Методика поверки «ГСОЕИ. Газосигнализаторы ГСМ» (МП-242-1952-2016)

Методика поверки

Тип документа

ГСОЕИ. Газосигнализаторы ГСМ

Наименование

МП-242-1952-2016

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Директор им. Д.И. Менделеева" К.В. Гоголинский "19" мая 2016 г.

Государственная система обеспечения единства измерений Газосигнализаторы ГСМ МЕТОДИКА ПОВЕРКИ МП-242-1952-2016

ФГУП "ВНИИМ

СОГЛАСОВАНО Руководитель научно-исследовательского отдела государственных эталонов в области физико-хим их измерений гИ. Менделеева" Л.А. Конопелько "19" мая 2016 г.

аботал -й категории А.Л. Матвеев

Санкт-Петербург 2016 г.

Настоящая методика поверки распространяется на газосигнализаторы ГСМ, выпускаемые ООО НПП «ТЭК», г. Томск, и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

4.1 Определение основной погрешности измерений содержания определяемого компонента

6.4.1

да

да

4.2 Определение основной погрешности срабатывания порогового устройства

6.4.2

да

да

4.3 Определение вариации выходного сигнала

6.4.3

да

нет

4.4 Определение времени установления выходного сигнала

6.4.4

да

да

  • 1.2 Если при проведении одной из операций получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0,2 °C

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С

6.4

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

Редуктор баллонный кислородный одноступенчатый БКО-50-4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6*1,5 мм

Поверочный нулевой газ (ПНГ) - воздух марки Б, в баллонах под давлением по ТУ 6-21-5-85

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.4

Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)1

Насадка для подачи ГС

Примечания:

  • 1 В таблице приняты следующие обозначения и сокращения: ГС - газовая смесь.

  • 2 Все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС - действующие паспорта.

  • 3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности

  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.4 Требования правил безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

  • 3.5 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки
  • - диапазон температура окружающей среды, °C

    от 10 до 30

    от 30 до 80 от 84,0 до 106,7 от 630 до 800

  • - диапазон относительной влажности окружающей среды, %

  • - диапазон атмосферного давления, кПа

мм рт.ст.

5 Подготовка к поверке
  • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4 Выдержать поверяемые газосигнализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 5.5 Подготовить поверяемый газосигнализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают соответствие газосигнализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газосигнализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Газосигнализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 При опробовании проверяют общее функционирование газосигнализатора. На газосигнализатор подается электрическое питание, при этом запускается процедура тестирования.

По окончанию процедуры тестирования газосигнализатор переходит в режим измерений:

  • - на дисплее газосигнализатора (при его наличии) или персонального компьютера отображается измерительная информация.

  • 6.2.2 Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах,

  • - после окончания времени прогрева газосигнализатор переходит в режим измерений,

  • - органы управления газосигнализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газосигнализатора (встроенное ПО ГСМ-05 и ГСМ-08 идентифицируется при каждом включении газосигнализатора путем вывода на дисплей условного наименования ПО и номера версии перед переходом в режим измерений. Встроенное ПО ГСМ-03 идентифицируется при подключении персонального компьютера по интерфейсу RS-232 к блоку БС-М2);

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газосигнализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газосигнализаторов (приложение к Свидетельству об утверждении типа).

  • 6.4 Определение метрологических характеристик

    • 6.4.1 Определение основной погрешности измерений содержания определяемого компонента

  • 6.4.1 Определение основной погрешности измерений содержания определяемого компонента проводят по схеме рисунка Б.1 Приложения Б в следующем порядке:

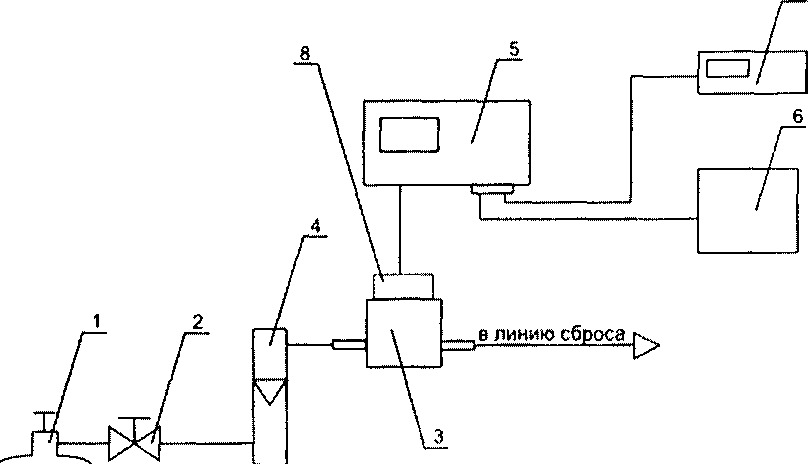

  • 1) Собирают схему, приведенную на рисунке Б.1.

  • 2) На вход газосигнализатора с помощью насадки подают ГС (таблица А. 1 -Приложения А, соответственно определяемому компоненту) в последовательности:

  • - №№ 1-2-3-2-1-3 - при первичной поверке;

  • - №№ 1-2-3-1-3 - при периодической поверке;

Время подачи каждой ГС - не менее утроенного предела допускаемого времени установления выходного сигнала по уровню 90 %.

  • 3) Фиксируют установившиеся значения содержания определяемого компонента по показаниям дисплея газоанализатора или персонального компьютера.

  • 4) Значение основной абсолютной погрешности газосигнализатора Aj, %, рассчитывают по формуле

где Ci       - результат измерений содержания определяемого компонента на входе газосиг

нализатора, довзрывоопасная концентрация, % НКПР;

Ср      - действительное значение содержания определяемого компонента в i-ой ГС до

взрывоопасная концентрация, % НКПР.

Действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС Ср, % НКПР, рассчитывают по формуле

гд(%)

(2)

Cf = ?--100,

СнкПР

где С!ч('-)    - объемная доля определяемого компонента, указанная в паспорте i-й ГС, %;

СНКПР ■ объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР) согласно ГОСТ 30852.19-2002, %. Значения СНКПр приведены в таблице 3, в зависимости от определяемого компонента.

Таблица 3 - Значения СНКПр

Определяемый компонент

Нижний концентрационный предел распространения пламени, объемная доля %

метан (СН4)

4,40

этан(С2Нб)

2,50

пропан (С3Н8)

1,70

н-бутан (С4Н10)

1,40

изобутан (И-С4Н10)

1,30

н-пентан (С5Н12)

1,40

изо-пентан (i-C5Hi2)

1,40

гексан (СбНы)

1,00

водород (Нг)

4,00

этилен (С2Н4)

2,30

бензол (СбНб)

1,20

аммиак (NH3)

15,0

винилхлорид (C2H3CI)

3,60

оксид углерода (СО)

10,90

6) Результат определения основной погрешности газосигнализатора считают положительным, если основная погрешность газосигнализатора во всех точках поверки не превышает ± 5 % НКПР.

  • 6.4.2 Определение основной погрешности срабатывания порогового устройства

Определение основной погрешности срабатывания порогового устройства проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС № 2 и ГС № 3 в следующем порядке:

  • 1) подать на газосигнализатор ГС № 2, зафиксировать установившееся значение показаний газосигнализатора при включении индикатора «Порог 1»;

  • 2) рассчитать значение основной погрешности срабатывания порогового устройства Д", %, по формуле

Д?= С? - С^уст\                                  (3)

где С"      - результат измерений содержания определяемого компонента на входе газосиг

нализатора при срабатывании порогового устройства, довзрывоопасная концентрация, % НКПР;

С?      - значение содержания определяемого компонента в i-ой ГС при срабатывании

порогового устройства, установленное при настройке газосигнализатора, довзрывоопасная концентрация, % НКПР.

  • 3) подать на газосигнализатор ГС № 3, зафиксировать установившееся значение показаний газосигнализатора при включении индикатора «Порог 2»;

  • 4) рассчитать значение основной погрешности срабатывания порогового устройства А", %, по формуле (3).

  • 5) Результат определения основной погрешности срабатывания порогового устройства газосигнализатора считают положительным, если основная погрешность во всех точках поверки не превышает ± 1 % НКПР.

  • 6.4.3 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.

Вариацию выходного сигнала, , в долях от пределов допускаемой основной абсолютной погрешности рассчитывают по формуле

(4)

где   Cf,         - результат измерений содержания определяемого компонента при подходе к

точке поверки 2 со стороны больших и меньших значений, довзрывоопасная концентрация, % НКПР;

0   - пределы допускаемой основной абсолютной погрешности поверяемого газосигна

лизатора, довзрывоопасная концентрация, % НКПР.

Результат считают положительным, если вариация выходного сигнала газосигнализатора не превышает 0,5.

  • 6.4.4 Определение времени установления выходного сигнала

Определение времени установления выходного сигнала допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 в следующем порядке:

  • 1) подать на газосигнализатор ГС № 3, зафиксировать установившееся значение показаний газосигнализатора;

  • 2) рассчитать значения, равные 0,5 и 0,9 от показаний, полученных в п. 1);

  • 3) подать на газосигнализатор ГС № 1, дождаться установления показаний газосигнализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности), затем, не подавая ГС на газосигнализатор продуть газовую линию ГС № 3 в течение не менее 3 мин., подать ГС на газосигнализатор и включить секундомер. Зафиксировать время достижения показаниями газосигнализатора значений, рассчитанных на предыдущем шаге.

Результаты определения времени установления выходного сигнала считают удовлетворительными, если время установления выходного сигнала не превышает:

-Тодд                                                                   Ю

- Т0,9д                                                                                                   30.

7 Оформление результатов поверки
  • 7.1 При проведении поверки оформляют протокол результатов поверки (рекомендуемая форма протокола поверки приведена в Приложении В).

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газосигнализатор по результатам поверки признан пригодным к применению, то на техническую документацию наносится оттиск знака поверки или выдается "Свидетельство о поверке" согласно Приказу Минпромторга 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке». На оборотной стороне свидетельства о поверке указывают:

  • - перечень эталонов, с помощью которых произведена поверка;

  • - перечень влияющих факторов с указанием их значений;

  • - метрологические характеристики газосигнализатора;

  • - указание на наличие Приложения — протокола поверки (при его наличии);

  • - дату поверки;

  • - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

  • - руководителем подразделения, производившего поверку,

  • - поверителем, производившим поверку;

На оборотной стороне:

  • - руководителем подразделения, производившего проверку (не обязательно),

  • - поверителем, производившим поверку.

  • 7.3 Если газосигнализатор по результатам поверки признан непригодным к применению, оттиск знака поверки гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности" или делается соответствующая запись в технической документации.

Приложение А

(обязательное)

Технические характеристики ГС, используемых при поверке газосигнализаторов

Таблица А.1 - Технические характеристики ГС для поверки газосигнализаторов ГСМ модификаций ГСМ-03, ГСМ-05, ГСМ-08

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

метан (СН4)

От 0 до 2,2 (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

1,1 % об.д. ± 5 % отн.

2,1 % об.д. ± 5 % отн.

± 1,5 % отн.

ГСО 10257-2013

этан(СгНб)

От 0 до 1,25 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

0,6 % ± 5 % отн.

1,2 % ± 5 % отн.

± 1,5 % отн.

ГСО 10244-2013

пропан (СзШ)

От 0 до 0,85 (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

0,43 % ± 5 % отн.

± (-2,5Х + 2,75) % отн.

ГСО 10263-2013

0,81 % ± 5 % отн.

± 1,5 % отн.

ГСО 10263-2013

н-бутан (С4Н10)

От 0 до 0,7 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

0,35 % ± 10 % отн.

0,64 % ± 10 % отн.

±(-1,667Х +

2,667) % отн.

ГСО 10246-2013

изобутан (И-С4Н10)

От 0 до 0,65 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

0,3 % ± 10 % отн.

0,6 % ± 10 % отн.

±(-1,818Х +

2,682) % отн.

ГСО 10333-2013

н-пентан (С5Н12)

От 0 до 0,7 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

0,35 % ± 10 % отн.

0,64 % ± 10 % отн.

±(-1,667Х +

2,667) % отн.

ГСО 10364-2013

Определяемый компонент

Диапазон измерений объемной   доли

определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

изо-пентан (i-CsHi2)

От 0 до 0,7 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

0,35 % ± 10 % отн.

0,64 % ± 10 % отн.

± (-1,667Х +

2,667) % отн.

ГСО 10365-2013

гексан

6Н14)

От 0 до 0,5 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

0,25 % ± 10 % отн.

0,475 % ± 10 % отн.

± (-2,5Х 4- 2,75) % отн.

ГСО 10335-2013

водород (Нг)

От 0 до 2,0 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

1,0 % ± 5 % отн.

1,9 % ± 5 % отн.

± 1,5 % отн.

ГСО 10325-2013

этилен (С2Н4)

От 0 до 1,15 (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

0,58 % ± 5 % отн.

1,1 %±5%отн.

± 1,5 % отн.

ГСО 10248-2013

бензол (СбНб)

От 0 до 0,6 (от 0 до 50 % НКПР)

ПНГ - воз

дух

Марка Б ТУ 6-21-

5-85

0,3 % ± 10 % отн.

0,55 ± 10 % отн.

± (-2,0Х 4- 2,7) % отн.

ГСО 10366-2013

аммиак (NH3)

От 0 до 7,5 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б по ТУ 6-

21-5-82

3,8 % ± 5 % отн.

7,1 ± 5 % отн.

± 1,5% отн.

ГСО 10327-2013

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

винилхлорид (C2H3CI)

от 0 до 1,8 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

Марка Б ТУ 6-21-

5-85

0,9 % ± 5 % отн.

± 1,5 % отн.

ГСО 10549-2014 (C2H3CI - воздух)

1,71 % об.д. ± 5 % отн.

± 1,0 % отн.

ГСО 10549-2014

(C2H3CI - воздух)

оксид углерода (СО)

от 0 до 5,45 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

Марка Б ТУ 6-21-

5-85

2,5 % ± 5 % отн.

5,2 % ± 5 % отн.

± 1,5 % отн.

ГСО 10242-2013

Примечания:

  • - изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

-НКПР для определяемых компонентов в соответствии с ГОСТ 30852.19-2002. Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических и неорганических горючих веществ, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент;

  • - "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

Приложение Б

(обязательное)

Схема подачи ГС на газосигнализаторы

  • 1 -баллон с ГС;

  • 2 - вентиль точной регулировки;

  • 3 - насадка для подачи ГС;

  • 4 - индикатор расхода (ротаметр);

  • 5 - блок сигнализатора;

  • 6 - источник питания;

  • 7 - персональный компьютер;

  • 8 - блок детекторный.

Рисунок Б.1 - Рекомендуемая схема подачи ГС из баллонов под давлением на вход газосигнализатора

Зав. №________________________________________________________________________________

Принадлежит____________________________________________________________________

Дата выпуска__________________________________________________________________________

Дата поверки__________________________________________________________________________

Условия поверки:

температура окружающего воздуха_____________________________________________________°C;

относительная влажность окружающего воздуха__________________________________________%;

атмосферное давление_________________________________________________________________кПа.

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1 Результаты внешнего осмотра_____________________________________________________________

  • 2 Результаты опробования__________________________________________________________________

  • 3 Результаты подтверждения соответствия программного обеспечения__________________________

  • 4 Результаты определения метрологических характеристик:

Поверочный компонент: ГСО №__________________________

Таблица В.1

№ п/ п

Зав. № БС/БД

Результаты определения основной абсолютной погрешности измерений содержания определяемого компонента

Результаты определения основной абсолютной погрешности срабатывания порогового устройства

действительное значение содержания определяемого компонента, % НКПР

измеренное значение содержания определяемого компонента, % НКПР

погрешность, %

НКПР

пределы допускаемой основной абсолютной погрешности, % НКПР

значение содержания определяемого компонента в i-ой ГС при срабатывании порогового устройства, установленное при настройке, % НКПР

измеренное значение содержания определяемого компонента в i-ой ГС при срабатывании порогового устройства, % НКПР

погрешность,

% НКПР

пределы допускаемой основной абсолютной погрешности, % НКПР

± 5

± 1

№ п/ п

Зав. № БС/БД

Результаты определения вариации

Результаты определения

времени установления выходного сигнала

С2Я,%НКПР

C2W, %

НКПР

предел допускаемой вариации, в долях от предела допускаемой основной погрешности

То,5д, С

предел допускаемого времени установления выходного сигнала, с

То,9д, С

предел допускаемого времени установления выходного сигнала, с

1 л

и,О

  • 5 Заключение о годности____________________________________________________________

Поверитель___________________________

13

1

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методики поверки, при выполнении следующих условий:

  • - номинальное значение содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газосигнализатора, должно быть не более 1/3.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
