ГкЭОАНАЛИЗИОГ IHAM-2I

: Метода»* ■ ОО»*1** ■

ИИ 12332-во

ФГУ "Пенэенсхий центр стандартизации, метрологии и сертификации" НТД

Ятнвц AMXMteeHsn** УТФ I .NNpeetfTqeAHnro I "NNMBXfKtmrqeo n ммтоподгем ‘_____ai±L___

Приложение справочное

ТЕХШПЕСКИБ XAPiKTSFfiCnoaf ГСО, ИСПОДЬЗУВЬХ ДЛЯ ПСШЕЛШ

I допускается использовать

Вместо ГСО

ОФОРНЯЕШЕ IWibUTOB ПОВЕНШ

У.Х.Ооложотельвыв результата поверки, удовлетворяющие требованиям настоящих методпескях указаний, оформляют: при первичной поверке - записью в паспорте

ИБНЛ.413311.001 ПС в разделе "Свидетельство о поверке”, удостоверенной напесевием оттиска клейма госповерителя;

при пержодической поверке - вндачей свидетельства о Государственной поверке по ферме, установленной Госстандартом.

• 7.2. отрицательша результатах позерки (поваре-газоанализатор забраковав) газоанализатор не допускают к дальяейвену пркиевению, в паспорт вносят запись о непригодности газоанализатора к ахсплуатации, клеймо пре-дндущей поверки гасят, свидетельство аннулируют На гаэ^ анализатор выдают извецвние о вещюодяости.

Настоящие методические указания распространяются на газоанализатор ГИАЫ-21 ТУ 25-7407.0033-90 (в дальнейшем газоанализатор) и устанавливают кгетодику его перв1гчной и периодической поверок.

Газоанализатор в соответствии с ГОСТ 8.513-84 подде-хит обязательной государственной поверке, иехповерочный интервал 12 мес.

• I. ОПЕРАЦИИ nOisEPKH

• l.I. При проведения поверки ДО|1ЖНН быть внполяваы операции, указанные в табл. I,

Таблица 1

• 2. СРЭДСТВА ПОВЕРКИ

  • 2.1. Прж проээдекии поверки долиш быть применены средства, указанные в табл. 2.

Таблица 2

• 6.6.1.8. качение основной приведенной погрешности ^д) измерения числа оборотов определите по форлуле (I),

где Aj - показания газоанализатора, об/мин;

Ао - показания газоанализатора в соответствии о табл. 4, об/мин;

Ак, Ан - значения, соответогвупцие конечному в начальному диапазону измерения, об/мин.

• 6.6.1.9. Полученные значения основной приведенной погрешности измерения числа оборотов карбюраторного двигателя должны ти:

  быть в пределах - 2,5

  6.6.2. Проверка интервала времени работы газоанализатора корректировки показаний

  6.6.2.1. Проверку проводить в следующей последовательное-

  без

прогреть газоанализатор в течение времени не менее 3 ч; откорректировать нулевые показания по ГСО м I и чувствительность газоанализатора по ГСО н 4;

в дальнейшем в течение всего периода испытаний показания газоанализатора не корректируются.

• 6.6.2.2. Определить значения основной приведенной погрешности один раз в начале и один раз в конце испыт..ний по методике, изложенной в пл. 6.6.1.2, 6.6.1.3, 6.6.1.6 -6.6*1.8.

При проверке основной приведенной погрешности измерения СО и СП через газоанализатор последовательно пропускать ГСО NN 1-2-4. При. проверке основной приведенной погрешности измерения числа оборотов задать частоту импульсов генератора 160 Гц амплитудой от 15 до 20 В.

• 6.6.2.3. Значения основной приведенной погрешности измерения СО и СН в течение 8 ч должны быть В пределах ± 5 %.

Значения основной приведенной погрешности измерения числа оборотов карбюраторных двигателей должны быть в пределах i 2,'5 %.

6.6.I.7. Задать генвраторои частоты в соответствии с табл. 4

Таблица 4

Схема проверки измерения числа оборотов харбюраторвых двигателеИ

i:

1^                 “ * "-SJ04

A.

' ’’ :.■     .■. ■■■■■■:■-'■.>■■■..::,_ ' IZ ■.-, n..\.,-:-I -

«'5 J г*- ' -   ***-

I о тазоаяалхамор; 2 гевератор;

■ 3 - чаототоиер            >^'\Ла?Н л <<

Наименование образцового средства измерений или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; основные технические характеристики

Баллоны с государственными стандартными обт разцамк (далее ГСО), снабженными редукторами или вентелями точной регулировки о ниппелями Параметры ГСО ухазавы в оправочном прилохе-нив I

• 3. TFEEOBAW БЕЭСШЯОСТИ

  • 3.1. При проввдевии поверки должны бшпь ообх)одев11 оаа-

дуюте требования безопасвостж:           \   ■- , ; - ■   _

газоанаииэатор должен имети исправные прадохранитеди > для разршва электрических цопав шюашш в едучао пробоя мвхтрвчесхов 'хзодяпии t вамжавия л^оаоуопах проводов и кодтахтов:

газоавадизатор дояхев иметь иевравцпв еветоду» ивдва» цию о вилотеван оетевого питания;

прн работе от сети перомзином тока ваврпеввен 220 В корпус газоанализатора долход ОД» зазеняев;

долины выполняться требования техники безоюсвости в соответствии с "Правилами устройства я баводасвОД эксплуа-тапки сосудов, работаввах под давкевием" , утверодевными Гостортехгодэорои СССР 25.12.78;

газоанализатор должен устанавливаться во вврывобезопао-всм подваеввя,

• 3.2. Проведевхе поверки относится и работам во вредвнх условиях труда.

• 4. УСЛОВИЯ ПОВЕИО'

  • 4.1. Поверку газоанадазеторе so иетродопичвским харак-* теряспосан проводят в вомецеваах, отноежвхоа к категории

"нормальные" по "Правилам устройстве электроустановок", 1986 г., при соблпдевжв следукпих условий:

газоанализатор должен быть смонтирован в рабочем положении, указанном в паспорте ИБЯЛ.413311.001 ПС;

температура охрухахцего воздуха относительная влажность воздуха должна быть от 30 до 60 % ;

изменение атмосферного давления

(760 мм рт.ст.) должно быть не более 0,7 кПа (5 мм рт.ст.).

Примечание. Если значение атмосферного давления во время поверки отличается более чем на - 0,7 кПа (5 ш< рт.ст.) от значения 101,5 кПа (760 мм рт.ст.), то в показания ■газоанализатора необходимо вводить поправ-______ 'ИУ в соответствии с ИБЯЛ.413311.001 ПС.

• 5. ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1. Перед проведением поверки должны быть выполнены следухцие подготовительные работы:

газоанализатор смонтируйте в рабочее положение ж под-готовьте к работе согласно паспорту ИБЯ1.413311.001 ПС;

выдержите газоанализатор при температуре поверки 2 ч; выдержите ГСО в баллонах при температуре поверки 24 ч.

6. ПРОВЕЩЕЕИБ ПОВЕРКИ

• 6.1. Ввевяхй осмотр

• 6.1. X. Прв внешнем осмотре должно быть установлено соответствие газоанализатора следупшш требованиям:

комплектность газоанализатора должна соответствовать требованиям паспорта ИБЯД.413311.001 ПС;

газоанализатор не должен иметь внешних дефектов (неисправностей переключателей, разъемов, повреждения и загрязнения передней панели).

• 6.2. Опробование

3) определять переводные коеффжаиенты гексана (С6Н14} в пропаяошй (СЗН8) эквивалент. Дня измерения СК а цреде-дах от О до 3500 ррн > восффицвент KI, в пределах от 3500 до 5000 ррм - хоэ^^вЦ*^ кг (после ремонта).

Определение хоаффипиевтов проводить в следувдам порядке:

откалибровать газоанализатор по ГСО на I, 7, 8; пропустить ГСО а 2 (СЗН8) л через I мин зафахсаровать показания;

пропустить ГСО а 4 (СЗН8) и через I мин зафиксировать показания;

измерения проводить 3 раза. Определить козффицнент KI по формуле;

где С1 - показания газоанализатора на ГСО а 2, ррм; Сдп - значение концентрации пропана, указанное в _________паспорте на ГСО а 2, % (или ррм);

коэффициент К2 определять по формуле (3);

где Ci - показания газоанализатора на ГСО а 4, ррм; Сдп - значение концентрации пропана, указанное в паспорте на ГСО а 4, ррм;

4) откорректировать нулевые показания и чувствительность по ГСОах и а 4 соответственно.

• 6.6.1.5. Определить значения осношой приведенной погрешности измерения СО и (31 по методике, изложенной js

п. 6.6.1.2, о учетом подученных коэффициентов'KI и К2.

• 6.6.1.6. Определение основной приведенной погрешности измерения числа оборотов карбюраторного двигателя производить следующим образом:

  собрать схему согласно рис. 3; включить газоанализатор в сеть питания, включить "СЕТЬ";

  проверять и, в случае необходимости, потвициомвтрса1

• 1)

• 2)

кнопку

3)

>0< установить нулевые показания на цифровом табло газоанализатора.

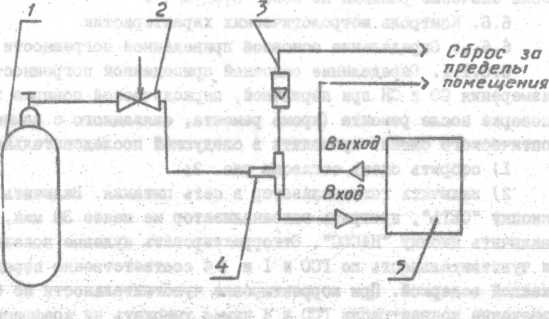

Схема ороверш гааоанашатора с щяр'евёнхем ГСО

1 - баяха о ГСО; 2 ■« вевтхп ретулсровочяый;

3 - ротаметр; 4 - трдгбха (троКвях); 5 > гааоаваяватор Газовые соелввеввв вюювввть трубкой ПВХ4х1,б.

Пю. 2

6.6.1.З. Полученные ввачеввя освовво! врвведеввсА оогреововтж вамереввв СО х СВ доххвн быть в 1федвхах ± 6%. .

6.6.1«4. Офеледевхе оововво* црвведевво! похреввостх хвиервввя СО я СВ орх поверке пооде реиовта, связаввого о аамевой оптхчеокого блока, проводить в одедупоэв пооде-доватедьвоотв:

• I) собрать oxeifj- оогдаово рве. 2;

' 2} ввлвчхть гавоавадхаатор в сеть пвтанхя. Вкдсчвть квопху ’’СЗЕТЬ’*, прогреть гааоааалваатор ве мевее 30 шв, вхдтхть квсшку "ВАСОС*;

• 6.2.1. Проверка герыэтжчноотж газовой схстеш газоана-даэатора

• 6.2.1.1. Проварку на гермаппность газовой свстаиц га-зоааалхзатора осуществлять при температуре, аэмевяпейся за время хопытавхя не более чш па 5 °C, следухвпш образом:

• 1) собрать схему ооглаово рве. I;

• 2) создать взбнточвое давлевве 20 кПа (0,2 кге/ом^), паремать трубив, вдуове ва вход газоанализатора в ва оброс;

3} зафвхсировать показания манометра;

4) по вотачеввв пооледувмвх 5 мин. повторво зафиксировать пежававвя мшонетра.

«•

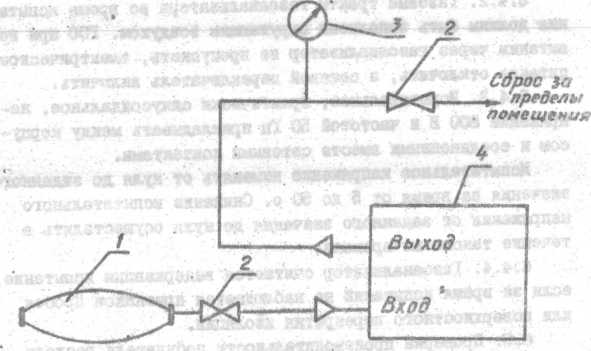

Схема провври гармвтжчностж гааово! свотемв гааоакахпвхсфа

мехх резввовне; 2 - завив;

'               манометр; 4 - гаэоавалхватор

Газовве соеднвеввя внполвять трубкой CBX4xI,S Рио. I

• 6.2.1.2. Результаты испыташй считаются полсжительшши, если в течение S мин спад давления не превышает 0,005 кгс/см^.

• 6.3. Проверка алектрического сопротивления изоляции

• 6.3.1. Проверку проводить мегаомметром $ 4101 при напряжении 500 В. Подключить мегаомютр между корпусом и соединенными вместе сетевыми контактами.

ГСО во время испытаний через газоанализатор не пропускать. Газовые тракты газоанализатора во время испытания должны быть заполнены окружающим воздухом, электрическое питание отключи.ь, а сетевой переключатель включить.

Отсчет показаний производить через I мин после приложения измерительного напряжения.

• 6.3.2. Результаты испытаний считаются положительными, если показания мегаомметра не менее 40 НСМ.

• 6.4. Проверка электрической прочности изоляции

• 6.4.1. Проверку проводить на пробойной установке УПУ-10М.

• 6.4.2. Газовые тракты газоанализатора во время испытания должны быть заполнены окружающим воздухом. ГСО при испытании через газоанализатор не пропускать, электрическое питание отключить, а сетевой переключатель включить.

• 6.4.3. Испытательное, практически синусоидальное, напряжение 800 В ичастотсЛ 50 Гц прикладывать между корпусом и соединенными вместе сетевыми контактами.

Испытательное напряжение изменять от нудя до заданного значения за время от 5 до 50 с. Снижение испытательного напряжения от заданного значения до нуля осуществлять в течение такого же времени. < -

• 6.4.4. Газоанализатор считается выдержавшим испытание, если за время испытаний не наблюдается признаков пробоя или поверхностного перекрытия изоляции.

• 6.5. Проверка производительности побудителя расхода

• 6.5.1. Проверку производить следующим образом:

• 1) подсоединить к штуцеру “ВХОД" газоанализатора фильтр и пробозаборник}

• 2) подссединить к штуцеру "ВЫХОД" ротаметр (длина соединительной трубки не должна превышать 30 см, внутренний

диаметр - 4 1м);

• 3) включить кнопку "СЕТЬ", а через 2 мин кнопку "LiCOC" и зафиксировать показания ротаметра.

• 6.5.2. Результаты испытаний считаются положительными, если значение расхода не менее 0,06 ы/ч®.

• 6.6. Контроль метрологических характеристик

  • 6.6. x. Опредвланве основной проведенной погрешности

• 6.6.1.1. Определение основной приведенной погрешности измерения СО и СИ при первичной, периодической поверке и поверке после ремонта (кроме ремонта, связанного с заменой оптического блока) проводить в следующей последовательности:

• 1) собрать схему согласно рис. 2;

• 2) включить газоанализатор в сеть питания. Включить кнопку "СЕТЬ**, прогреть газоанализатор не менее 30 мин, включить кнопку "НАСОС". Откорректировать нулевые показания и чувствительность по ГСО ж 1 и N 4 соответственно перед каждой поверкой. При корректировке чувствительности по GH значение концентрации Г^ v 4 нужно умножить на козффициент К2, приведенный в табличке на задней панели.

• 6.6.1.2. Определить значение основной приввден1"'й погрешности (уд) при подаче ГСО в последовательности

Эт) I-2-4-2-I-4 для измерения по фор1оглв:

V g,                * 100,

?       Ак - Ан

измерения СН по формуле: Aj - AO*Ki

» Ак—-д-дв—■ ' 100.
