Государственная система обеспечения единства измерений

РАСХОДОМЕРЫ СЕРИИ FP И MF Методика поверки

МП 208-017-2018 г. Москва

2018

Настоящая методика поверки распространяется на расходомеры серии FP и MF (далее -расходомеры), изготовленные фирмой «ONO SOKKI СО., LTD.», Япония и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками, не более 1 года;

1 Операции поверки

При проведении поверки должны выполняться операции поверки, указанные в таблице 1.

Таблица 1 Операции поверки

№ п.п.

Наименование операции

Номер пункта методики поверки

1.

Внешний осмотр

6.1.

2.

Проверка герметичности

6.2.

3.

Проверку идентификационных данных ПО

6.3.

4.

Определение метрологических характеристик:

6.4.

2 Средства поверки и вспомогательное оборудование
  • 2.1 При поведении поверки применяют следующие эталонные средства измерений и вспомогательное оборудование.

    • 2.1.1 Весы прецизионные, диапазон измерений от 30 до 30000 г, кл.т. высокий II по ГОСТ 8.021-2015;

    • 2.1.2 Секундомер электронный с таймерным выходом СТЦ-1, пределы допускаемой погрешности измерений интервалов времени ±(20-10'6 Т + С), где Т - значение измеряемого интервала времени в секундах, С - цена деления секундомера в секундах;

    • 2.1.3 Ареометры с диапазоном измерений плотности от 500 до 2000 кг/м3 по ГОСТ 18481-81, абсолютная погрешность ±(0,5; 1) кг/м3;

    • 2.1.4 Манометр показывающий, класс точности не ниже 1,5 по ГОСТ 2405.

    • 2.1.5 Гидравлический пресс со статическим давлением до 4,0 МПа (40 кгс/см2).

  • 2.2 Все эталонные средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

  • 2.3 Допускается применять другие эталонные СИ с характеристиками не хуже, указанных в пункте 2.1.

3 Требования к безопасности и к квалификации поверителей.
  • 3.1 К поверке допускают лиц, изучивших эксплуатационную документацию на счётчики, эталонные средства измерений и вспомогательное оборудование, правила пожарной безопасности, действующие на предприятии и утверждённые в установленном порядке, а также правила выполнения работ в соответствии с технической документацией, прошедших обучение и инструктаж по технике безопасности труда в соответствии с ГОСТ 12.0.004-90 и аттестованных в качестве поверителя.

  • 3.2 При поверке расходомеров соблюдают требования в соответствии с эксплуатационной документацией на расходомеры.

  • 3.3 Монтаж и демонтаж расходомеров должен проводиться при отсутствии избыточного давления в трубопроводе.

4 Условия поверки
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • •  Поверочная среда - светлые нефтепродукты плотностью до 870 кг/м3,

  • •  Температура поверочной среды - от +5 до +35 °C.

  • •  Температура окружающего воздуха - от +15 до +30 °C.

  • •  Относительная влажность - от 30 до 80 %.

  • •  Атмосферное давление - от 84 до 106,7 кПа.

  • •  Отсутствие вибрации тряски и ударов, влияющих на работу расходомеров и эталонных средств измерений.

  • 4.2 Изменение температуры поверочной среды в течение поверки не должно превышать 5 °C. Температуру поверочной среды измеряют в начале и в конце поверки.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

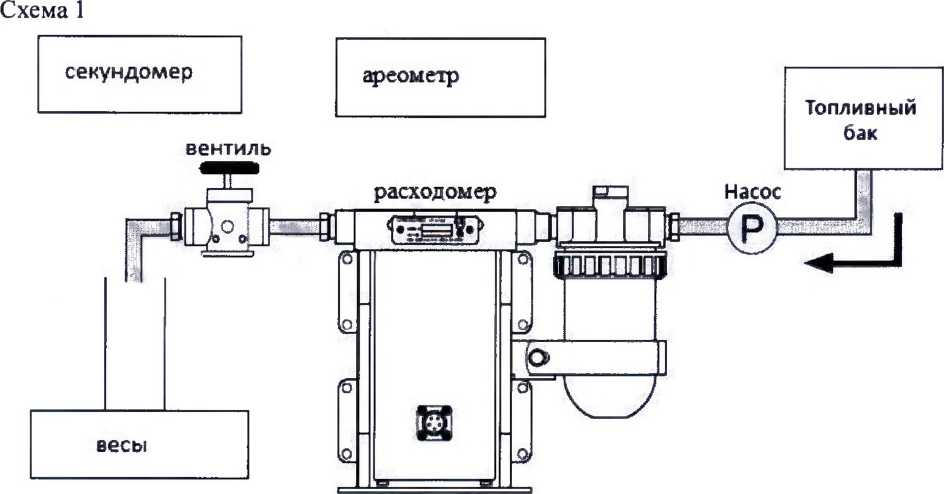

при необходимости собирают и подготавливают к работе поверочную установку согласно схеме 1.

расходомеры подготавливают согласно их руководства (инструкциям) по монтажу и эксплуатации;

прежде чем приступить к измерениям, необходимо проверить систему на наличие утечек и полностью удалить воздух из шлангов и расходомера. Данная инструкция описана в руководстве по эксплуатации.

6 Проведение поверки
  • 6.1 Внешний осмотр.

При внешнем осмотре расходомера должно быть установлено:

соответствие комплектности требованиям эксплуатационной документации на расходомер;

- отсутствие механических повреждений, влияющих на работоспособность расходомера; отсутствие дефектов, препятствующих чтению надписей, маркировки и на показывающем устройстве расходомера.

Результаты внешнего осмотра считают положительными, если выполняются вышеперечисленные условия.

  • 6.2 Проверка герметичности.

Герметичность расходомера, проверяют созданием гидравлическим прессом в рабочей полости расходомера давления в 1,5 раза превышающего максимальное давление измеряемой среды, указанное в технической документации и выдерживают расходомер под давлением в течение 15 минут.

единений и корпусе расходомера не наблюдается отпотевания, каплевыделений или течи поверяемой жидкости, а также отсутствует падение давления жидкости по контрольному манометру.

  • 6.3 Проверку идентификационных данных ПО проводят путем сличения идентификационных данных ПО, указанных в таблице 2 с информацией, указанной в руководстве по эксплуатации на расходомеры серии FP и MF раздел 8.2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DF-210B

FM-1500, FM-1500

DF-2200

Номер версии (идентификационный номер) ПО, не ниже

1.0

1.0

0209

Цифровой идентификатор ПО

01А21С72

01A4491F

02762F79

Другие идентификационные данные, если имеются

-

-

-

  • 6.3.1 Результат поверки считается положительным, если номер версии программы, указанный в руководстве по эксплуатации, соответствует данным указанным в таблице 2.

  • 6.4 Определение метрологических характеристик.

    • 6.4.1 Определение относительной погрешности расходомеров.

      • 6.4.1.1 Относительную погрешность расходомера определяют на трёх поверочных расходах (Qmin, 0,5 Qmax, Qmax)- На каждом расходе необходимо выполнить одно измерение.

      • 6.4.1.2 Значения минимальных объёмов поверочной жидкости, пропускаемых через расходомер на каждом поверочном расходе, приведены в таблице 3.

Таблица 3 Значения минимальных объёмов поверочной жидкости

Модели расходомеров

Минимальный объём жидкости за пропуск при расходе, дм3

Qmin

O^Qmax

Qmax

FP-213, FP-213S

0,18

0,9

1,5

FP-2140H, FP-2240HA, MF-2200, MF-3200

0,18

1,8

3,0

FP-2140S, FP-4135

0,18

3,5

6,5

FP-215, FP-2250A

0,18

18,0

25,0

  • 6.4.1.3 Относительную погрешность расходомеров определяют по результатам измерения одного и того же объёма поверочной жидкости, пропущенного через расходомер и измеренного эталонной мерой.

Относительную погрешность расходомера в процентах для каждого поверочного расхода определяют по формуле:

<5К«-—2-400%,

где:

V - объём поверочной жидкости, измеренный расходомером, дм3; Vo - объём поверочной жидкости, измеренный эталонной мерой, дм3.

  • 6.4.1.4 Расход поверочной жидкости Q, дм3/ч, вычисляют по формуле:

Уэ

0 = — хЗбОО

х t

где Иэ- объем жидкости измеренный эталонной мерой, дм3; t - время определенное по секундомеру, с.

Р

(3)

где:

Мэ - масса поверочной жидкости измеренная на весах, г;

р - плотность поверочной жидкости, г/см3.

  • 6.4.1.5 Результаты поверки считают положительными, если относительная погрешность расходомеров моделей FP-213, FP-213S, FP-215, FP-2250A не более ±0,5 %, а моделей FP-2140S, FP-2140H, FP-2240HA, FP-4135, MF-2200, MF-3200 не более ±0,2 %.

7 Оформление результатов поверки
  • 7.1 Результат поверки оформляют протоколом поверки произвольной формы.

  • 7.2 При положительных результатах поверки в паспорте делается соответствующая запись с нанесением знака поверки, заверяемой подписью поверителя или оформляется свидетельство о поверке.

  • 7.3 Расходомеры, не прошедшие поверку, к выпуску и применению не допускаются, запись в паспорте гасят, свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению.

Начальник отдела 208

ФГУП «ВНИИМС»

Инженер отдела 208

ФГУП «ВНИИМС»

Б.А. Иполитов

Д.П. Ломакин
