    • ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ II МЕТРОЛОГИИ

    ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

    СОГЛАСОВАНО

    Заместитель генерального директора

    ФБУ «Ростест-

    [кГЕНТС TCq

    <уод*егмое

    А.Д. Меньшиков

    «25» марта 2021 г.

    Государственная система обеспечения единства измерений

    АНАЛИЗАТОРЫ ЦЕПЕЙ ВЕКТОРНЫЕ S50180

    Методика поверки

    РТ-МП-7897-441 -2021 г. Москва

    2021 г.

    1 Общие положения

    Настоящая методика устанавливает методы и средства первичной и периодической поверки анализаторов цепей векторных S50180 производства ООО «ПЛАНАР» г. Челябинск (далее - анализаторы), предназначенных для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников. Анализаторы работают под управлением внешнего персонального компьютера.

    Методика поверки разработана с учётом требований и рекомендаций, приведённых в МИ 3411-2013.

    Поверка анализаторов цепей векторных S50180 может осуществляться только аккредитованным на проведение поверки в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации лицом, в соответствии с его областью аккредитации.

    При проведении поверки должна быть обеспечена прослеживаемость поверяемых анализаторов цепей векторных S50180 к государственным первичным эталонам единиц величин:

    • - ГЭТ 1-2018. «Государственный первичный эталон единиц времени, частоты и национальной шкалы времени» в соответствии с Приказом Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты;

    • - ГЭТ 26-2010 «Государственный первичный эталон единицы мощности электромагнитных колебаний в волноводных и коаксиальных трактах в диапазоне частот от 0,03 до 37,50 ГГц» в соответствии с Приказом Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц;

    • - ГЭТ 75-2017 «Государственный первичный эталон единицы волнового сопротивления в коаксиальных волноводах» в соответствии с ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65,00 ГГц.

    Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на анализаторы.

    После проведения поверки необходимо выполнить визуальный контроль чистоты и целостности всех соединителей, расположенных на передней панели анализаторов. В случае обнаружения посторонних частиц провести чистку соединителей.

    2 Перечень операций поверки средства измерений

    2.1 При проведении поверки следует выполнить операции, указанные в таблице 1.

    Таблица 1 - Операции поверки

    Наименование операции

    Методы поверки (номер пункта)

    Обязательность проведения при поверке

    первичной

    периодической

    Внешний осмотр средства измерений

    7

    да

    да

    Проверка присоединительных размеров

    8.7

    да

    да

    Проверка программного обеспечения средства измерений

    9

    да

    да

    Определение метрологических характеристик

    Определение относительной погрешности установки частоты выходного сигнала

    10.1

    да

    да

    Определение относительной погрешности установки уровня выходной мощности

    10.2

    да

    да

    Определение среднего квадратического отклонения трассы

    10.3

    да

    да

    Проверка уровня собственного шума приёмников

    10.4

    да

    да

    Определение нескорректированных параметров

    10.5

    да

    да

    Определение абсолютной погрешности измерений       модуля       и       фазы

    коэффициентов передачи и отражения

    10.6

    да

    да

    2.2 В случае выявления несоответствия требованиям в ходе выполнения любой

    операции, указанной в таблице 1, поверку анализатора прекращают, и на него оформляют извещение о непригодности установленного образца.

    2.3 На основании письменного заявления владельца анализатора допускается проводить периодическую поверку анализаторов цепей векторных для меньшего числа измеряемых величин и поддиапазонов (где применимо), которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Данные ограничения должны быть зафиксированы при оформлении результатов поверки.

    2.4 Определение погрешности измерений модуля и фазы коэффициентов передачи и отражения для анализаторов в волноводе с сечением, отличающимся от измерительных портов, следует проводить в соответствии с МИ 3411-2013.

    3 Требования к условиям проведения поверки

    При проведении поверки должны соблюдаться следующие условия:

    - температура окружающего воздуха (23 ± 5) °С;

    • - относительная влажность воздуха не более 80 %;

    • - атмосферное давление от 84,0 до 106,7 кПа.

    4 Требования к специалистам, осуществляющим поверку

    К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с анализаторами и применяемыми средствами поверки и изучившие настоящую методику.

    5 Метрологические и технические требования к средствам поверки

    При проведении поверки следует применять средства поверки, указанные в таблице 2.

    Таблица 2  - Средства поверки анализаторов (коаксиальный волновод соедини

    телей измерительных портов 7,0/3,04 мм)

    Номер пункта методики

    Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки

    8.7

    Комплект     для     измерений     соединителей     коаксиальных

    (КИСК - 7):

    - пределы допускаемой абсолютной погрешности измерений присоединительных размеров ±0,01 мм.

    10.1

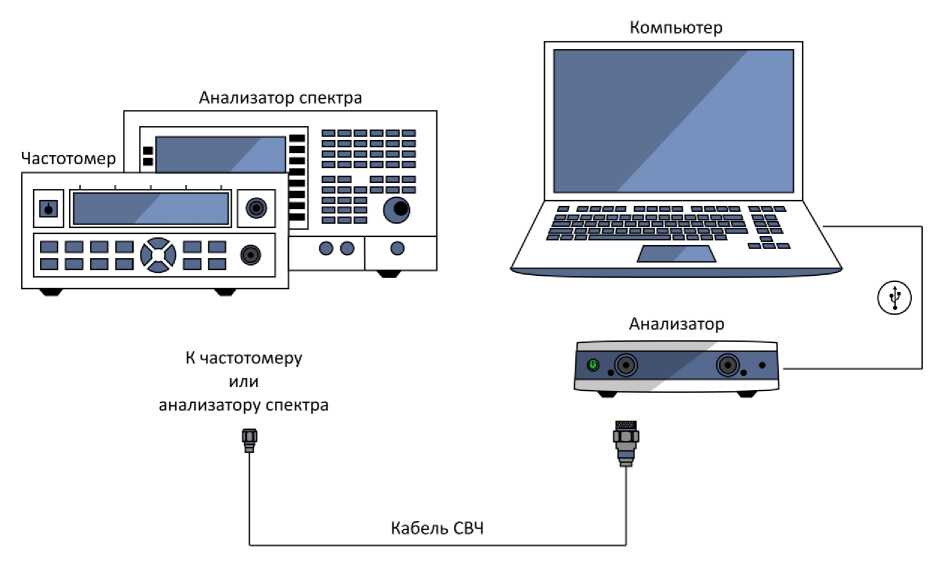

    Частотомер электронно-счётный (53150A, опция 001, Keysight Technologies):

    • - диапазон частот от 10 Гц до 20 ГГц;

    • - пределы относительной погрешности по частоте кварцевого генератора за один год ±5-10’7.

    10.2

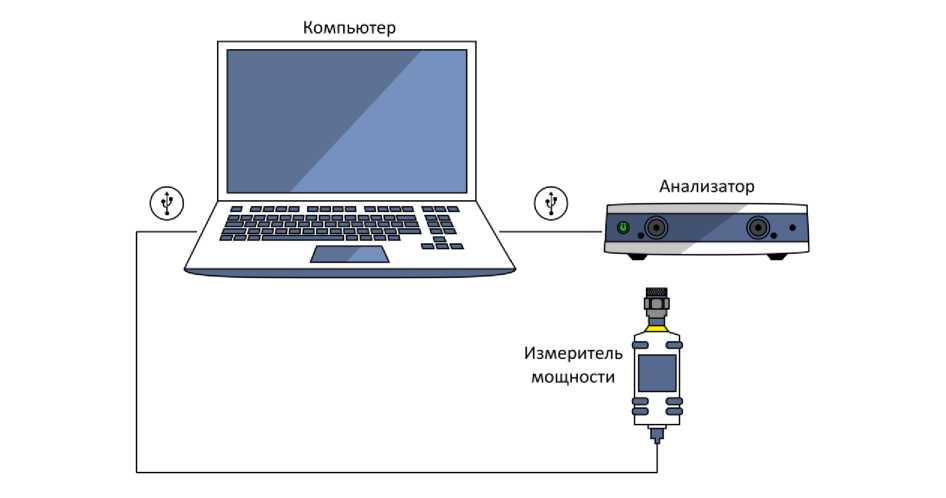

    Преобразователь измерительный (NRP-Z51, Rohde & Schwarz):

    • - диапазон измерений мощности от -30 до 20 дБм;

    • - пределы допускаемой относительной погрешности измерений мощности ±6 %.

    10.3,

    10.5, 10.6

    Набор калибровочных мер (05CK010-150, Rosenberger):

    • - обеспечиваемые эффективные параметры анализаторов после «калибровки» в диапазоне частот до 10 ГГц и свыше 10 до 18 ГГц1:

    направленность 46 и 42 дБ          трекинг отражения 0,05 и 0,10 дБ

    согласование источника 40 и 38 дБ трекинг передачи 0,05 и 0,05 дБ согласование нагрузки 46 и 42 дБ

    • - меры из состава набора должны иметь табличное описание частотных характеристик2.

    Номер пункта методики

    Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки

    10.6

    Набор мер коэффициентов передачи и отражения (ZV-Z270, Rohde & Schwarz):

    - пределы допускаемой погрешности определения действительных значений:

    модуля коэффициента отражения ■ (0,003.. .0,010) фазы коэффициента отражения ±(0,5...0,8) градусов модуля коэффициента передачи ±(0,03 ...0,05) дБ фазы коэффициента передачи ±(0,3.0,5) градусов

    - меры из состава набора должны иметь табличное описание частотных характеристик.

    10.6

    Набор мер коэффициентов передачи и отражения (85055А, Keysight Technologies):

    • - пределы абсолютной погрешности определения действительных значений модуля и фазы коэффициента передачи аттенюаторов ±0,1 дБ и ±1 градус;

    • - пределы абсолютной погрешности определения действительных значений модуля и фазы коэффициента отражения отрезка коаксиального волновода 25 Ом от ±0,008 до ±0,016 (линейный масштаб) и от ±1,5 до ±10,0 градусов.

    10.6

    Аттенюатор 40 дБ (05AS122-K40S3, Rosenberger):

    - пределы абсолютной погрешности определения действительных значений модуля и фазы коэффициента передачи ±0,1 дБ и ±1 градус.

    10.6

    Нагрузка короткозамкнутая (05S12S-000S3, Rosenberger):

    • - тип соединителя N, вилка;

    • - пределы абсолютной погрешности определения действительных значений модуля и фазы коэффициента отражения ±0,010 и ±0,8 градусов.

    10.6

    Набор нагрузок с номинальными значениями KcmU (КСВН) 1,0; 1,1 (1,2); и 2,0:

    • - тип соединителя N, вилка;

    • - пределы относительной погрешности определения КСВН не более:

    1,0Kcmu % в диапазоне частот до 10 ГГц;

    1,5KcmU % в диапазоне частот свыше 10 ГГц.

    Вспомогательные средства поверки

    10.4

    Нагрузки согласованные (05S150-C10S3, Rosenberger):

    • - тип соединителя N, вилка;

    • - КСВН не более 1,1.

    Количество нагрузок, требуемых для поверки - 2 шт.

    Номер пункта методики

    Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки

    10.1,

    10.3,

    10.5 -

    10.6

    Кабель измерительный (TESTPRO3, Radiall):

    - тип соединителей N, вилка.

    Кабель должен быть амплитудно- и фазостабильным.

    Для подключения к портам анализатора следует использовать переходы коаксиальные тип N, розетка - N, вилка.

    10.1

    Переходы коаксиальные:

    • - BNC, вилка - N, розетка;

    • - 3,5 мм, вилка - N, розетка.

    10.1 -

    10.6

    Ключ тарированный:

    - значение крутящего момента от 1,1 до 1,7 Н-м.

    10.1 -

    10.6

    Ключи гаечные (поддерживающие):

    - в соответствии с пазами подключаемых устройств.

    8.6 - 10.6

    Персональный компьютер со следующими минимальными требованиями:

    • - операционная система Windows 7 и выше;

    • - наличие соединителя USB 2.0.

    Примечания:

    1 Применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке. Допускается использовать средства измерений, калиброванные на эталоне волнового сопротивления, аттестованном в установленном порядке.

    2 Допускается применение иных средств измерений, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

    6 Требования (условия) по обеспечению безопасности проведения поверки

    При проведении поверки необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

    На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

    Для исключения сбоев в работе измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

    7 Внешний осмотр средства измерений

    • 7.1.1 Сверить комплектность и внешний вид поверяемого анализатора с данными, приведёнными в эксплуатационной документации на него.

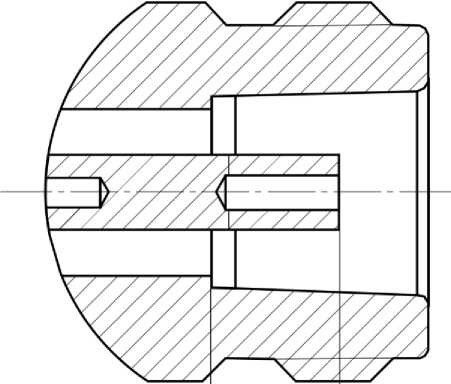

    • 7.1.2 Провести визуальный контроль чистоты всех соединителей анализатора. В случае обнаружения посторонних частиц провести чистку соединителей (см. приложение А).

    ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ МЕТАЛЛИЧЕСКИЕ ПРЕДМЕТЫ ДЛЯ ЧИСТКИ СОЕДИНИТЕЛЕЙ.

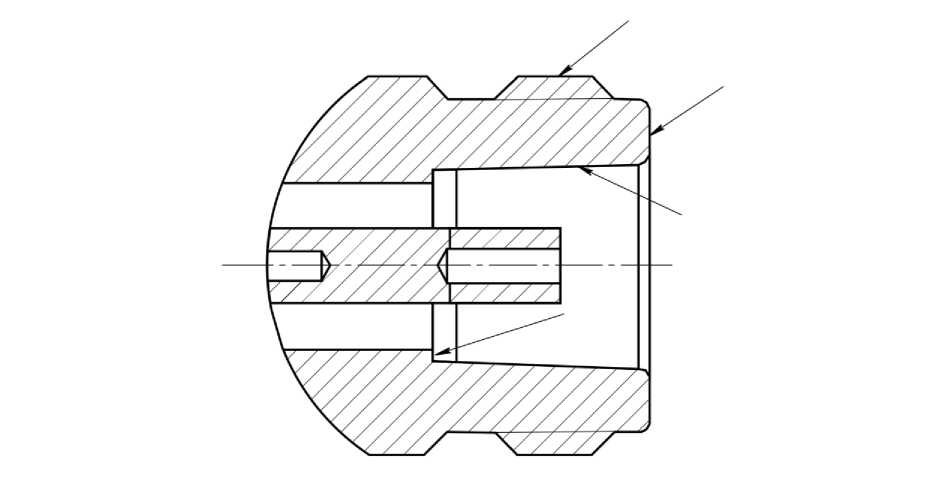

    • 7.1.3 Проверить отсутствие механических повреждений (вмятин, забоин, отслаивания покрытия и т. д.) на контактных и токонесущих поверхностях соединителей измерительных портов.

    • 7.1.4 Проверить отсутствие глубоких царапин и вмятин на корпусе анализатора, шумов внутри корпуса, обусловленных наличием незакреплённых деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки.

    Примечание - К механическим повреждениям относятся глубокие царапины, деформации на рабочих поверхностях центрального или внешнего проводников соединителей, вмятины на корпусе прибора, а также другие повреждения, непосредственно влияющие на технические характеристики.

    • 7.1.5 Провести визуальный контроль блока питания и кабеля USB.

    • 7.1.6 Запись результатов внешнего осмотра допускается проводить с помощью программного обеспечения VNA Performance Test в пункте «Внешний осмотр». Для этого необходимо заполнить таблицу, указанную в программном обеспечении. Порядок работы с программным обеспечением описан в пункте 8.4.

    • 7.1.7 Результаты проверки считать положительными, если:

    - комплектность соответствует приведённой в эксплуатационной документации;

    - отсутствуют механические повреждения соединителей;

    - отсутствуют глубокие царапины и вмятины на корпусе анализатора;

    - отсутствуют шумы внутри корпуса, обусловленные наличием незакреплённых деталей;

    - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров;

    - лакокрасочные покрытия не повреждены;

    - маркировка разборчива;

    - кабель (блок) питания и кабель USB не имеют повреждений.

    8 Подготовка к поверке и опробование средства измерений

    • 8.1 Подготовка поверяемого средства измерений

      • 8.1.1 Убедиться в выполнении условий проведения поверки.

      • 8.1.2 Выдержать анализатор в выключенном состоянии в условиях проведения поверки не менее двух часов, если он находился в отличных от них условиях.

    • 8.2 Подготовка наборов мер

      • 8.2.1 Провести визуальный контроль чистоты и целостности соединителей используемых средств «калибровки» анализатора. Выполнить проверку присоединительных размеров и проверку качества их соединителей. Контроль и измерения следует проводить в соответствии с рекомендациями, приведёнными в МИ 3411-2013.

    ЗАПРЕЩАЕТСЯ ДАЛЬНЕЙШЕЕ ИСПОЛЬЗОВАНИЕ:

    - УСТРОЙСТВ, У КОТОРЫХ БЫЛИ ОБНАРУЖЕНЫ МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ СОЕДИНИТЕЛЕЙ ИЛИ ПОСТОРОННИЕ ЧАСТИЦЫ, КОТОРЫЕ НЕ УДАЛЯЮТСЯ В ПРОЦЕССЕ ЧИСТКИ;

    - УСТРОЙСТВ, У СОЕДИНИТЕЛЕЙ КОТОРЫХ ВЫЯВЛЕНЫ НЕСООТВЕТСТВИЯ ПРИСОЕДИНИТЕЛЬНЫХ РАЗМЕРОВ.

    НЕВЫПОЛНЕНИЕ ЭТИХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К МЕХАНИЧЕСКИМ ПОВРЕЖДЕНИЯМ СОЕДИНИТЕЛЕЙ УСТРОЙСТВ.

    • 8.2.2 Если набор калибровочных мер (пользовательский набор) имеет отличные от указанных в таблице 2 значения обеспечиваемых эффективных параметров, то следует вычислить пределы погрешности измерений модуля и фазы коэффициентов передачи и отражения (см. приложение А).

    • 8.3 Подготовка средств поверки

      • 8.3.1 Выдержать средства поверки во включённом состоянии не менее времени, указанного в их руководствах по эксплуатации.

    • 8.4 Возможности автоматизации операций поверки

      • 8.4.1 Поверка анализаторов может выполняться в автоматическом режиме с помощью программного обеспечения VNA Performance Test или без использования автоматизации - вручную (см. таблицу 3 ). Описание всех операций в настоящей методике преимущественно ориентировано на работу в автоматическом режиме. Приложение А конкретизирует проведение измерений вручную.

    Т а б л и ц а 3

    Проверка в VNA Performance Test

    Номер пункта

    Режим измерений

    Внешний осмотр

    7

    Автоматический, ручной

    Проверка присоединительных размеров

    8.7

    Автоматический, ручной

    Определение относительной погрешности установки частоты выходного сигнала

    10.1

    Автоматический, ручной

    Определение относительной погрешности установки уровня выходной мощности

    10.2

    Автоматический, ручной

    Определение среднего квадратического отклонения трассы

    10.3

    Автоматический, ручной

    Определение уровня собственного шума приёмников

    10.4

    Автоматический, ручной

    Определение нескорректированных параметров

    10.5

    Автоматический, ручной

    Определение погрешности измерений модуля и фазы коэффициентов передачи и отражения, нескорректированных параметров и уровня собственного шума приёмников

    10.6

    (Метод 1)

    Автоматический

    Определение абсолютной погрешности измерений модуля и

    фазы коэффициента отражения

    10.6

    (Метод 2)

    Автоматический, ручной

    Определение абсолютной погрешности измерений модуля и фазы коэффициента передачи

    10.6

    (Метод 2)

    Автоматический, ручной

    Определение погрешности измерений модуля и фазы коэффициентов передачи и отражения и нескорректированных параметров

    10.6

    (Метод 3)

    Автоматический

    Определение абсолютной погрешности измерений модуля и фазы коэффициента отражения

    10.6

    (Метод 4)

    Ручной

    • 8.4.2 Программное обеспечение VNA Performance Test содержит все необходимые инструкции и схемы измерений. Программа автоматически устанавливает параметры анализатора, такие как частотный диапазон, количество точек по частоте, уровень выходной мощности, полосу пропускания фильтра промежуточной частоты, в зависимости от проводимой проверки. Запрещается менять установленные параметры прибора.

    VNA Performance Test отображает результаты измерений в виде таблиц и графиков. Все графики поддерживают возможность масштабирования. Для их анализа удобно использовать реализованные в программе маркеры. Полученные результаты могут быть сохранены в файл и (или) напечатаны в форме протокола.

    Программное обеспечение поддерживает несколько методов определения погрешности измерений модуля и фазы коэффициентов передачи и отражения. Перед началом измерений следует ознакомиться с пунктом 10.6 для выбора нужного метода в зависимости от применяемых средств поверки.

    Заключение о соответствии формируется автоматически по результатам проведения каждой операции, предусмотренной настоящей методикой. В пункте 10.6 программное обеспечение позволяет учитывать погрешность средств поверки, включая используемые наборы мер.

    • 8.4.3 Для запуска VNA Performance Test необходимо выполнить следующие действия:

    - подключить анализатор к персональному компьютеру (ПК) с помощью кабеля USB;

    - установить драйвер и программное обеспечение S2VNA для управления двухпортовыми анализаторами с USB flash накопителя из состава поверяемого прибора, если они не были ранее установлены, и настроить Socket сервер;

    ВНИМАНИЕ! Настройка Socket сервера необходима для надёжного соединения VNA Performance Test со штатным (управляющим) программным обеспечением анализатора. Процедура включения Socket сервера и его настройка подробно изложены в руководстве пользователя на VNA Performance Test.

    - запустить программное обеспечение;

    - проверить, чтобы через несколько секунд в строке состояния программного обеспечения индицировалась надпись: «Готов»;

    - установить программное обеспечение VNA Performance Test, если оно не было ранее установлено;

    - запустить программное обеспечение VNA Performance Test, программа должна автоматически определить прибор, подключенный к ПК; при необходимости, нажать кнопку «Обновить»;

    - ввести имя файла протокола (при необходимости) и персональные данные поверителя;

    - выбрать из списка анализатор и нажать кнопку «Выполнить»;

    - в появившемся диалоговом окне выбрать метод в зависимости от применяемых средств поверки (см. пункт 10.6);

    - на главной странице проверить тип и номер анализатора;

    - проверить параметры набора калибровочных мер (пользовательского набора);

    - выполнить указанные пункты поверки; для установления рабочего режима выдержать анализатор во включенном состоянии не менее 40 минут;

    - сохранить результаты измерений в формате PDF или распечатать.

    Примечание - Если появится сообщение об ошибке или надпись в строке состояния «Не готов», необходимо закрыть программное обеспечение, проверить надёжность подключения кабеля USB и правильность установки драйвера, выключить и через одну минуту включить питание прибора, дождаться появления статуса «Готов», обновить информацию на стартовой странице VNA Performance Test.

    • 8.4.4 Ручной метод может быть использован при поверке анализаторов с учетом пункта 2.3. Описание измерений приведено в приложении А.

    В этом случае поверитель может самостоятельно назначать контролируемые точки или диапазоны, не противоречащие указанным в настоящем документе. Произвольно менять оговорённые настройки анализаторов не допускается.

    Фиксация результатов измерений производится согласно требованиям и в форме, предусмотренной системой качества организации, выполняющей поверку.

    Результаты поверки считают положительными, если определённые значения параметров анализатора соответствуют установленным на него требованиям. В противном случае, анализатор бракуют.

    • 8.5 Правила подключения устройств СВЧ

    Для улучшения повторяемости измерений рекомендуется проводить подключение устройств в указанной последовательности:

    - аккуратно совместить соединители устройств;

    - удерживая подключаемое устройство, накрутить гайку соединителя «вилка» таким образом, чтобы центральный проводник соединителя «вилка» вошёл в центральный проводник соединителя «розетка»;

    ВНИМАНИЕ! ПРИСОЕДИНЕНИЕ ОСУЩЕСТВЛЯЕТСЯ ТОЛЬКО ВРАЩЕНИЕМ ГАЙКИ СОЕДИНИТЕЛЯ «ВИЛКА».

    ЗАПРЕЩАЕТСЯ ВРАЩАТЬ КОРПУС ПОДКЛЮЧАЕМОГО УСТРОЙСТВА.

    - окончательное затягивание гайки соединителя «вилка» проводить с помощью ключа тарированного, при этом следует использовать ключ гаечный (поддерживающий) для предотвращения устройств от поворота.

    Отключение соединителей проводится в обратной последовательности. При ослаблении и раскручивании гайки соединителя «вилка» следует удерживать отключаемое устройство во избежание механического повреждения центральных проводников.

    • 8.6 Опробование средства измерений

      • 8.6.1 Для опробования анализатора следует:

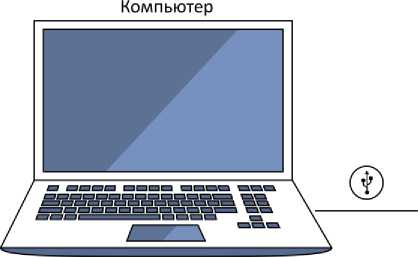

    - подключить анализатор к персональному компьютеру (ПК) с помощью кабеля USB;

    - установить драйвер и программное обеспечение S2VNA для управления двухпортовыми анализаторами с USB flash накопителя из состава поверяемого прибора, если они не были ранее установлены;

    П р и м е ч а н и е - Порядок подключения анализатора к ПК, установки драйвера и программного обеспечения, управления и дополнительная информация приведены в руководстве по эксплуатации.

    - запустить программное обеспечение S2VNA;

    - проверить, чтобы через несколько секунд в строке состояния программного обеспечения индицировалась надпись: «Готов»;

    - в программном обеспечении S2VNA выполнить сброс к установкам по-умолчанию через меню Система Начальная установка;

    • - проверить, что светодиод первого порта светится;

    • - изменить отображаемую измеряемую величину S11 на S22 через меню Измерение S22;

    - проверить, что светодиод второго порта светится;

    - в программном обеспечении S2VNA выполнить сброс к установкам по-умолчанию через меню Система Начальная установка.

    • 8.6.2 Поверку продолжают в случае, если программное обеспечение загружается, в строке состояния индицируется надпись: «Готов», светодиоды портов светятся, сообщений об ошибках не появляются.

    • 8.7 Проверка присоединительных размеров

      • 8.7.1 Выбрать пункт «Проверка присоединительных размеров».

      • 8.7.2 Проверку присоединительных размеров проводить с применением комплекта для измерений соединителей коаксиальных в соответствии с указаниями эксплуатационной документации на них.

      • 8.7.3 Проверке подлежит присоединительный размер «А» соединителей всех портов анализатора. Тип соединителей приведён в таблице 4. Размер «А» показан на рисунках в приложении А.

    Т а б л и ц а 4

    Анализатор

    Тип соединителей измерительных портов

    S50180

    тип N, розетка

    8.7.4 Заполнить таблицу, указанную в программном обеспечении.

    • 8.7.5 Результаты проверки считать положительными, если присоединительные размеры находятся в пределах, указанных в таблице 5:

    Т а б л и ц а 5

    Тип соединителя

    Присоединительный размер «А»

    тип N, розетка

    от 5,18 до 5,26 мм

    9 Проверка программного обеспечения средства измерений

    • 9.1.1 Для проверки программного обеспечения анализатора следует:

    - запустить программное обеспечение S2VNA;

    - проверить, чтобы через несколько секунд в строке состояния программного обеспечения индицировалась надпись: «Готов»;

    - в программном обеспечении S2VNA проверить номер версии программного обеспечения через меню Система О программе...

    • 9.1.2 Номер версии программного обеспечения должен быть не ниже номера, указанного в описании типа анализатора.

    10 Определение метрологических характеристик средства измерений

    • 10.1 Определение относительной погрешности установки частоты выходного сигнала

      • 10.1.1 Проверку относительной погрешности установки частоты проводить с помощью частотомера электронно-счётного (далее - частотомер).

      • 10.1.2 Выбрать пункт «Определение относительной погрешности установки частоты выходного сигнала».

      • 10.1.3 Подготовить к работе частотомер в соответствии с руководством по эксплуатации на него.

      • 10.1.4 Подключить частотомер к первому порту анализатора (следует использовать переходы коаксиальные и кабели измерительные (далее - кабель СВЧ), позволяющие подключить прибор к одному из входов частотомера; перечень необходимых средств измерений приведён в таблице 2).

      • 10.1.5 Измерить частоты выходного сигнала в Гц с помощью частотомера, последовательно нажимая программные кнопки, на которых указаны значения контролируемых частот. Измерения проводят для трёх-пяти произвольно выбранных частот в начале, середине и конце диапазона рабочих частот анализатора.

      • 10.1.6 Зафиксировать результаты, данные занести в таблицу.

      • 10.1.7 Проверить, что измеренные значения находятся в пределах, указанных в таблице.

      • 10.1.8 Результаты проверки считать положительными, если относительная погрешность установки частоты выходного сигнала находится в пределах ±5-10"6 (выполняется 10.1.7) в диапазоне частот применения прибора.

    Т а б л и ц а 6

    Анализатор

    Диапазон рабочих частот

    S50180

    от 100 кГц до 18 ГГц

    • 10.2 Определение относительной погрешности установки уровня выходной мощности

      • 10.2.1 Проверку относительной погрешности установки уровня выходной мощности проводить с помощью преобразователя измерительного (далее - ваттметр). Уровень мощности следует контролировать на выходе каждого измерительного порта.

      • 10.2.2 Выбрать пункт «Определение относительной погрешности установки уровня выходной мощности».

      • 10.2.3 Подготовить к работе ваттметр в соответствии с руководством по эксплуатации на него.

      • 10.2.4 Подключить ваттметр к измерительному порту анализатора, при необходимости, используя переход коаксиальный с известным коэффициентом передачи. Описание перехода можно ввести вручную или загрузить из файла (*.s2p), нажав на кнопку «Загрузить описание перехода».

      • 10.2.5 Выбрать порт, нажав программную кнопку с номером требуемого порта.

      • 10.2.6 Провести измерения выходной мощности 0 дБм с помощью ваттметра, последовательно нажимая программные кнопки со значениями частотных точек. Зафиксировать результаты измерений, данные занести в таблицу. Для компенсации неравномерности частотной характеристики ваттметра необходимо в его управляющем программном обеспечении указывать значение частоты, на которой проводятся текущие измерения мощности.

    Программа VNA Performance Test может непосредственно управлять ваттметром. Для этого ваттметр должен быть подключён к персональному компьютеру, на котором установлено программное обеспечение анализатора, ваттметра и их драйверы. Настройки подключения находятся в программном обеспечении анализатора (Система > Настройки > Настройки измерителя мощности). Для автоматического заполнения строки 0 дБм следует нажать кнопку «Измерение 0 дБм в автоматическом режиме».

    • 10.2.7 Не отключая ваттметр от порта анализатора, нажать кнопку «Измерение мощности» для измерения других уровней мощности с помощью внутреннего приёмника. Диапазоны рабочих частот и установки уровня выходной мощности приведены в таблице 7.

    • 10.2.8 Проверить, что относительная погрешность установки уровня выходной мощности во всех контролируемых точках находится в пределах ±2,0 дБ.

    Т а б л и ц а 7

    Анализатор

    Диапазон рабочих частот

    Диапазон установки уровня выходной мощности

    S50180

    от 100 кГц до 16 ГГц включ.

    от минус 45 до плюс 10 дБм

    св. 16 до 18 ГГц

    от минус 45 до плюс 6 дБм

    • 10.2.9 Аналогичным образом провести измерения для второго порта анализатора.

    • 10.2.10 Результаты проверки считать положительными, если относительная погрешность установки уровня выходной мощности находится в пределах ±2,0 дБ.

    • 10.3 Определение среднего квадратического отклонения трассы

      • 10.3.1 Выбрать пункт «Определение среднего квадратического отклонения трассы».

      • 10.3.2 Подключить к порту 1 анализатора нагрузку короткозамкнутую (или нагрузку холостого хода) из состава набора калибровочных мер.

      • 10.3.3 Выполнить измерение, нажав программную кнопку «S11».

      • 10.3.4 Повторить измерение, подключив нагрузку ко второму порту анализатора и нажав кнопку «S22».

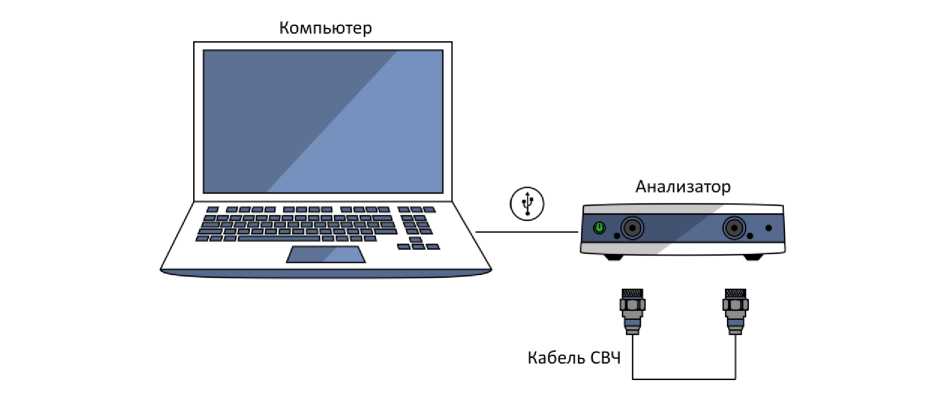

      • 10.3.5 Отключить нагрузку короткозамкнутую от анализатора. Подключить кабель СВЧ между первым и вторым портами. Выполнить измерение, нажав программную кнопку «S21», а затем «S12». Во время измерения кабель СВЧ должен быть неподвижным.

      • 10.3.6 По окончании отсоединить кабель СВЧ от портов анализатора.

      • 10.3.7 Результаты проверки считать положительными, если среднее квадратическое отклонение всех трасс не превышает нижеперечисленных значений:

    0,010 дБ.............................................. от 100 кГц до 1 МГц включ.;

    0,002 дБ.............................................. св. 1,0 МГц до 6,5 ГГц включ.;

    0,003 дБ.............................................. св. 6,5 до 12,0 ГГц включ.;

    0,004 дБ.............................................. св. 12 до 18 ГГц.

    • 10.4 Проверка уровня собственного шума приёмников

    Проверка проводится совместно с определением абсолютной погрешности измерений модуля и фазы коэффициентов передачи и отражения при работе в автоматическом режиме по методу 1.

    • 10.4.1 Выбрать пункт «Определение уровня собственного шума приёмников».

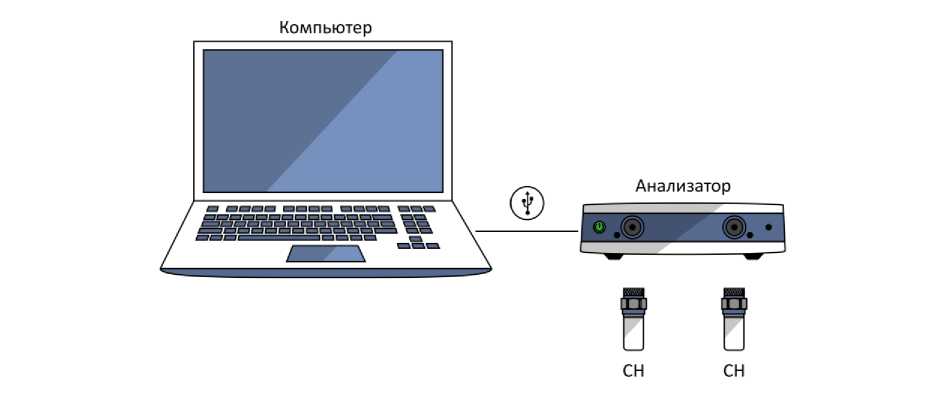

    • 10.4.2 Подключить нагрузки согласованные к измерительным портам анализатора.

    • 10.4.3 Выполнить измерение, нажав программную кнопку «Измерение».

    • 10.4.4 Зафиксировать измеренные значения уровней собственного шума в заданных частотных диапазонах. Отключить нагрузки согласованные.

    • 10.4.5 Результаты проверки считать положительными, если уровни собственного шума приёмников не превышают нижеперечисленных значений:

    минус 100 дБм................................... от 100 кГц до 1 МГц включ.;

    минус 130 дБм................................... св. 1,0 МГц до 6,5 ГГц включ.;

    минус 125 дБм................................... св. 6,5 до 12,0 ГГц включ.;

    минус 122 дБм................................... св. 12 до 18 ГГц.

    • 10.5 Определение нескорректированных параметров

    Проверка проводится совместно с определением абсолютной погрешности измерений модуля и фазы коэффициентов передачи и отражения при работе в автоматическом режиме по методам 1 или 3.

    • 10.5.1 Выбрать пункт «Определение нескорректированных параметров». В течение проверки определяются нескорректированные параметры портов, такие как направленность, согласование источника и согласование нагрузки.

    • 10.5.2 Подготовить к работе набор калибровочных мер в соответствии с руководством по эксплуатации на него.

    • 10.5.3 Нажать программную кнопку «SOLR калибровка» и перейти в программное обеспечение анализатора.

    • 10.5.4 Выполнить полную двухпортовую «калибровку» с неизвестной перемычкой в соответствии с руководством по эксплуатации на анализатор. «Калибровка» осуществляется путём последовательного подключения мер к измерительным портам. В качестве неизвестной перемычки следует использовать кабель СВЧ.

    • 10.5.5 После выполнения «калибровки» необходимо вернуться в программное обеспечение VNA Performance Test и проверить, что измеренные нескорректированные параметры не выходят за допускаемые пределы.

    • 10.5.6 Результаты проверки считать положительными, если параметры измерительных портов не менее значений, указанных в таблице 8.

    Т а б л и ц а 8

    Диапазон частот

    Направленность

    [дБ]

    Согласование

    источника [дБ]

    Согласование нагрузки [дБ]

    от 100 кГц до 1 МГц

    10

    8

    12

    св. 1,0 МГц до 6,5 ГГц

    15

    12

    15

    св. 6,5 до 12,0 ГГц

    10

    8

    10

    св. 12 до 18 ГГц

    10

    8

    10

    • 10.6 Определение абсолютной погрешности измерений модуля и фазы коэффициентов передачи и отражения

    Определение погрешности может быть выполнено с применением нескольких методов:

    - Метод 1 (метод сравнения): с использованием эталонного набора калибровочных мер (набора мер коэффициентов передачи и отражения ZV-Z270);

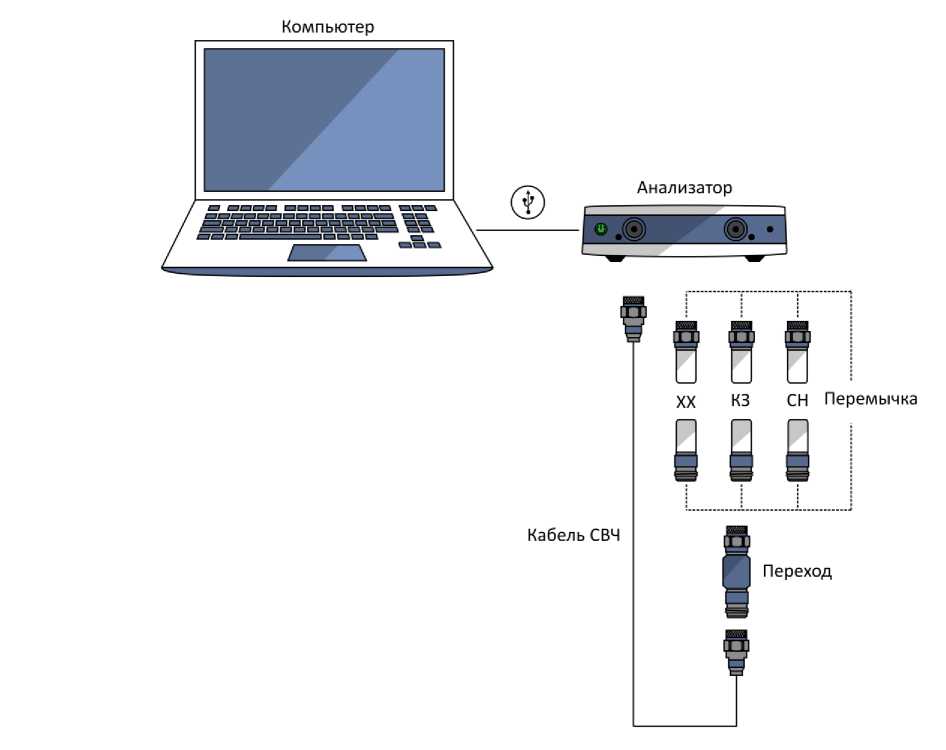

    - Метод 2 (прямой): с использованием верификационного набора мер (набора мер коэффициентов передачи и отражения 85055A);

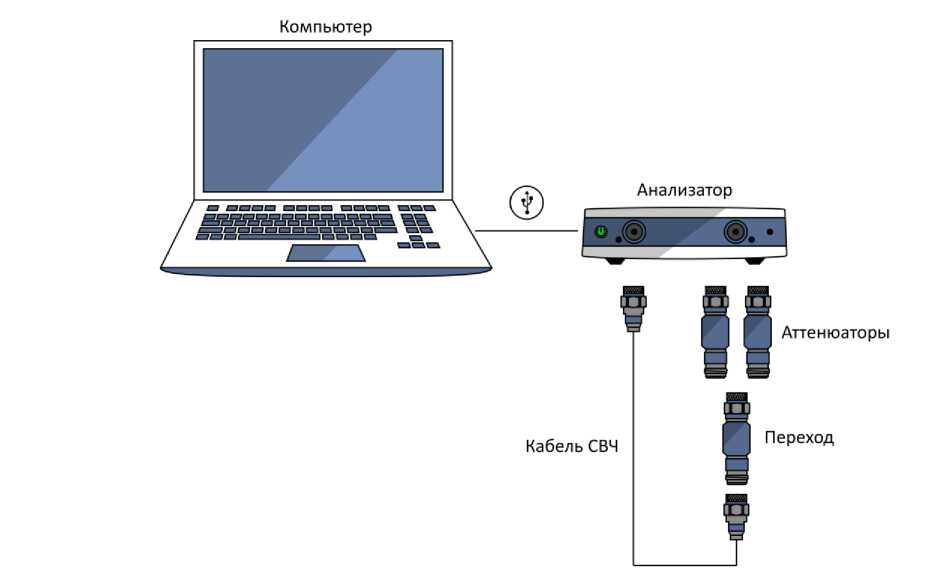

    - Метод 3 (прямой): при помощи фиксированного аттенюатора, с ослаблением не менее 30 дБ, и нагрузки короткозамкнутой со смещением с известными метрологическими характеристиками;

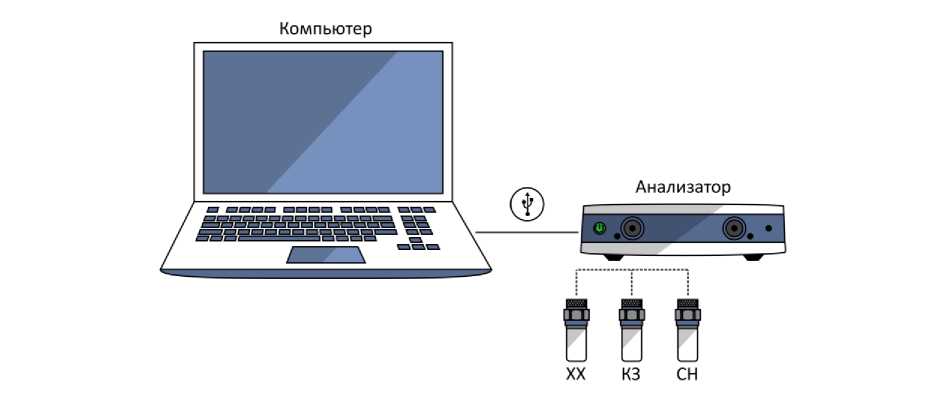

    - Метод 4 (прямой): при помощи отдельных мер коэффициентов отражения с известными метрологическими характеристиками, таких как нагрузки согласованные, рассогласованные и (или) полного отражения, параметры которых отличаются от мер при «калибровке» прибора.

    Первые три метода реализованы в программном обеспечении VNA Performance Test. Программа позволяет определять отдельно или совместно погрешности измерений модуля и фазы коэффициентов передачи и отражения. Для сокращения количества аттенюаторов при поверке и имитации измерений в широком диапазоне коэффициента передачи в методе 3 измерения выполняются при двух уровнях выходной мощности.

    Метод 4 предназначен для определения погрешности измерений модуля и фазы коэффициента отражения в ручном режиме.

    С помощью прямых методов определяются абсолютные погрешности путём сравнения измеренных и действительных значений параметров устройств, указанных в таблице 9, в регламентируемых для них частотных точках.

    Т а б л и ц а 9

    Метод 1

    Метод 2

    Метод 3

    Метод 4

    Тип

    Метод сравнения

    Прямой

    Прямой

    Прямой

    Режим измерений

    Автоматический

    Ручной

    Автоматический

    Автоматический

    Ручной

    Уровень выходной мощности

    Номинальный

    Номинальный

    Номинальный и смещенный на 20 дБ

    Номинальный

    Определение погрешности модуля и фазы коэффициента отражения

    Калибровочные меры

    Отрезок коаксиального волновода 25 Ом

    Нагрузка короткозамкнутая

    Нагрузки согласованные, рассогласованные и (или) полного отражения

    Определение погрешности модуля и фазы коэффициента передачи

    Калибровочные меры

    Аттенюаторы 20, 40 дБ (или

    50 дБ)

    Аттенюатор

    40 дБ

    -

    Метод 2: Допускается вместо отрезка коаксиального волновода 25 Ом использовать двухпортовое устройство T-check. Программное обеспечение VNA Performance Test позволяет выбирать ослабление аттенюаторов до начала проверки в зависимости применяемых средств.

    Методика измерений, основанная на методе сравнения калибровок, представлена в МИ 3411-2013. Она позволяет определять отдельные составляющие погрешности измерений модуля и фазы коэффициентов передачи и отражения, и включает проверку уровня собственного шума приёмников и нескорректированных параметров измерительных портов.

    Принцип метода состоит в последовательном проведении двух «калибровок» одного и тоже анализатора с помощью двух разных средств (эталонного и пользовательского наборов мер) и поэлементном сравнении полученных данных.

    В качестве эталонного набора следует использовать набор мер коэффициентов передачи и отражения, в качестве пользовательского - набор калибровочных мер. Все средства измерений указаны в таблице 2. Перед началом работы рекомендуется проверить описание наборов (всех используемых мер из состава), занесённое в программное обеспечение анализатора, с указанным в документации. Если описание в программном обеспечении отсутствует, его необходимо внести.

    Определение погрешности измерений модуля и фазы коэффициентов передачи и отражения для анализаторов в волноводе с сечением, отличающимся от измерительных портов, следует проводить в соответствии с МИ 3411-2013, после проверки нескорректированных параметров. Нескорректированные параметры анализаторов должны быть определены непосредственно на выходе измерительных портов.

    Допускается использовать другие методы измерений, обеспечивающие определение указанных метрологических характеристик поверяемых анализаторов с требуемой точностью.

    Пределы максимальной погрешности измерений модуля и фазы коэффициентов передачи и отражения рассчитываются с учётом погрешности описания используемых средств поверки. Пропуск учёта погрешности описания в соответствующих пунктах, приведённых ниже, может являться причиной несоответствия результатов измерений.

    Метод 1

    10.6.1 Выбрать пункт «Определение погрешности измерений модуля и фазы коэффициентов передачи и отражения, нескорректированных параметров и уровня собственного шума приёмников».

    10.6.2 Подготовить к работе набор мер коэффициентов передачи и отражения и набор калибровочных мер в соответствии с руководствами по эксплуатации на них.

    • 10.6.3 Занести в таблицу эффективные параметры набора мер коэффициентов передачи и отражения в децибелах. Значения параметров указаны в МИ 3411-2013 и (или) в свидетельстве о поверке на набор.

    Для пересчёта эффективных параметров (направленности Ed, согласования источника Es, согласования нагрузки El, трекинга отражения Er и трекинга передачи Et) из линейного масштаба в логарифмический следует использовать формулы:

    20 ■ lg(Fd)                                -20 ■ lg(l - Er) 20 ■ lg(Fs)                                -20 ■ lg(l - Et) 20 ■ lg(FZ)

    В таблицу результаты расчёта записывать без знака «минус».

    • 10.6.4 Подключить нагрузки согласованные к измерительным портам анализатора.

    • 10.6.5 Нажать программную кнопку «Измерение».

    • 10.6.6 Проверить, что измеренные значения уровней собственного шума в заданных частотных диапазонах соответствуют 10.4.5. Отключить нагрузки согласованные.

    • 10.6.7 Нажать программную кнопку «SOLR калибровка пользовательским набором» и перейти в программное обеспечение анализатора.

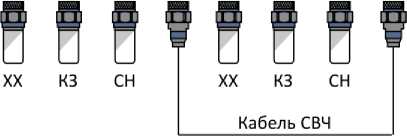

    • 10.6.8 Выполнить полную двухпортовую «калибровку» с неизвестной перемычкой, используя набор калибровочных мер, в соответствии с руководством по эксплуатации на анализатор. Калибровка осуществляется путём последовательного подключения мер к измерительным портам. В качестве неизвестной перемычки следует использовать кабель СВЧ.

    • 10.6.9 После выполнения «калибровки» необходимо вернуться в программное обеспечение VNA Performance Test и нажать программную кнопку «SOLR калибровка эталонным набором».

    • 10.6.10 Аналогичным образом выполнить полную двухпортовую «калибровку» с помощью набора мер коэффициентов передачи и отражения.

    • 10.6.11 После выполнения двух «калибровок» проверить, что измеренные нескорректированные и эффективные параметры, отображаемые на графиках, не выходят за допускаемые пределы.

    • 10.6.12 Результаты проверки считать положительными, если программное обеспечение отображает положительное заключение о соответствии:

    - уровни собственного шума не превышают значений, указанных в 10.4.5;

    - нескорректированные параметры не выходят за допускаемые пределы, приведённые в 10.5.6;

    - эффективные параметры не выходят за допускаемые пределы, приведённые в программном обеспечении VNA Performance Test с учётом погрешности описания эталонного набора мер.

    Метод 2

    Проверка абсолютной погрешности измерений модуля и фазы коэффициента отражения

    Проверка выполняется путём сравнения измеренных и действительных значений модуля и фазы коэффициента отражения отрезка коаксиального волновода 25 Ом (далее -воздушная линия).

    • 10.6.13 Выбрать пункт «Определение абсолютной погрешности измерений модуля и

    фазы коэффициента отражения».

    • 10.6.14 Подготовить к работе набор калибровочных мер в соответствии с руководством по эксплуатации на него.

    • 10.6.15 Заполнить таблицы, указав для используемой воздушной линии действительные значения модуля и фазы коэффициента отражения, а также погрешности их определения, на регламентируемых частотных точках.

    П р и м е ч а н и е - Поскольку воздушная линия является несимметричным устройством, то будьте внимательны к ориентации при подключении и сравнении данных.

    • 10.6.16 Собрать схему измерений, указанную в инструкции VNA Performance Test. Воздушную линию не подключать.

    • 10.6.17 Нажать программную кнопку «Калибровка» и перейти в программное обеспечение анализатора.

    • 10.6.18 Выполнить полную двухпортовую «калибровку».

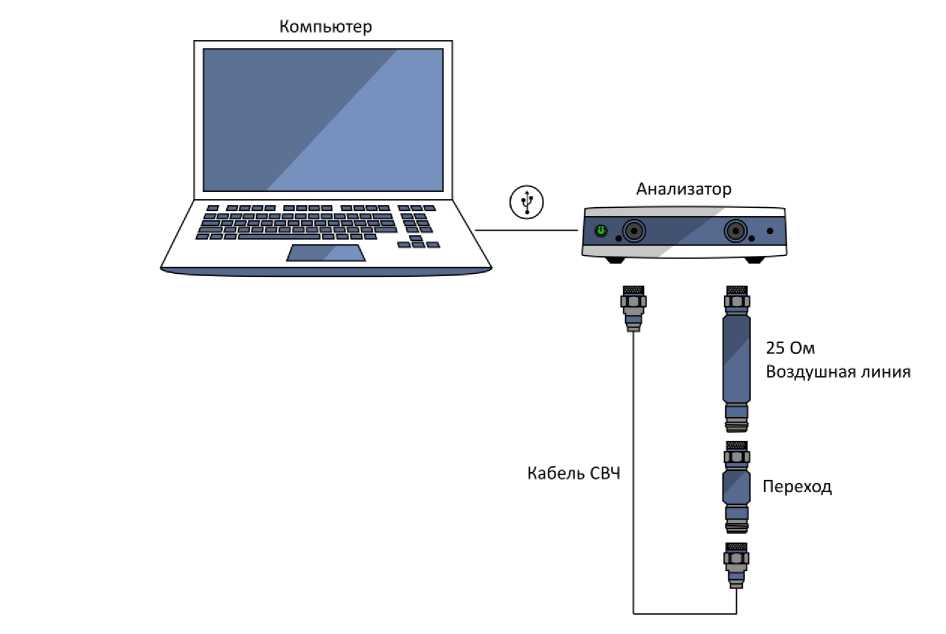

    • 10.6.19 После выполнения «калибровки» подключить воздушную линию в соответствии со схемой измерений.

    ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ ВОЗДУШНОЙ ЛИНИИ ДОЛЖНО БЫТЬ ВЫПОЛНЕНО С МИНИМАЛЬНЫМ ИЗМЕНЕНИЕМ ПОЛОЖЕНИЯ КАБЕЛЯ СВЧ.

    • 10.6.20 Нажать в VNA Performance Test программную кнопку «Измерение». Проверить, что погрешности измерений модуля и фазы коэффициента отражения находятся в заданных пределах с учётом погрешности описания воздушной линии.

    • 10.6.21 Результаты проверки считать положительными, если погрешности измерений модуля и фазы коэффициента отражения находятся в заданных пределах.

    Проверка абсолютной погрешности измерений модуля и фазы коэффициента передачи

    Проверка выполняется путём сравнения измеренных и действительных значений модуля и фазы коэффициентов передачи аттенюаторов.

    • 10.6.22 Выбрать пункт «Определение абсолютной погрешности измерений модуля и фазы коэффициента передачи».

    • 10.6.23 Подготовить к работе набор калибровочных мер в соответствии с руководством по эксплуатации на него.

    • 10.6.24 Загрузить файл описания аттенюатора 20 дБ «*.s2p», нажав программную кнопку «Загрузить описание аттенюатора 20 дБ».

    • 10.6.25 Заполнить таблицу, указав для аттенюатора действительные значения погрешности определения модуля и фазы коэффициентов передачи (S21 и S12) на регламентируемых частотных точках. Введённые значения погрешности могут быть сохранены в файл и загружены при дальнейшем использовании.

    • 10.6.26 Загрузить файл описания аттенюатора 50 дБ «*.s2p», нажав программную кнопку «Загрузить описание аттенюатора 50 дБ». Заполнить таблицу, указав действительные значения погрешности определения модуля и фазы коэффициентов передачи (S21 и S12) на регламентируемых частотных точках.

    • 10.6.27 Собрать схему измерений, указанную в инструкции VNA Performance Test. Нажать программную кнопку «Калибровка» и перейти в программное обеспечение анализатора.

    • 10.6.28 Выполнить полную двухпортовую «калибровку».

    • 10.6.29 После выполнения «калибровки» подключить аттенюатор 20 дБ в соответствии со схемой измерений.

    ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ АТТЕНЮАТОРА ДОЛЖНО БЫТЬ ВЫПОЛНЕНО С МИНИМАЛЬНЫМ ИЗМЕНЕНИЕМ ПОЛОЖЕНИЯ КАБЕЛЯ СВЧ.

    • 10.6.30 В VNA Performance Test нажать программу кнопку «Измерение аттенюатора 20 дБ». Проверить, что погрешность измерений модуля и фазы коэффициента передачи находится в заданных пределах. При необходимости изменения ориентации описания аттенюатора следует нажать кнопку «Реверс описания».

    Пр име ч а н ие - Поскольку аттенюаторы являются несимметричными устройствами, то будьте внимательны к ориентации при подключении и сравнении данных.

    • 10.6.31 Вместо аттенюатора 20 дБ подключить аттенюатор 50 дБ и нажать программу кнопку «Измерение аттенюатора 50 дБ». Проверить, что погрешность измерений модуля и фазы коэффициента передачи находится в заданных пределах. При необходимости изменения ориентации описания аттенюатора следует нажать кнопку «Реверс описания».

    • 10.6.32 Результаты проверки считать положительными, если погрешности измерений модуля и фазы коэффициента передачи находятся в заданных пределах.

    Метод 3

    • 10.6.33 Выбрать пункт «Определение погрешности измерений модуля и фазы коэффициентов передачи и отражения и нескорректированных параметров».

    • 10.6.34 Подготовить к работе набор калибровочных мер в соответствии с руководством по эксплуатации на него.

    • 10.6.35 Нажать программную кнопку «Калибровка. Порт 1» и перейти в программное обеспечение анализатора.

    • 10.6.36 Выполнить полную однопортовую «калибровку» первого измерительного порта.

    • 10.6.37 По завершении измерений вернуться в VNA Performance Test и проверить, что нескорректированные параметры первого порта находятся в заданных пределах.

    П р и м е ч а н и е - К контролируемым нескорректированным параметрам после однопортовой «калибровки» относятся направленность и согласование источника.

    • 10.6.38 Аналогичным образом выполнить полную однопортовую «калибровку» второго порта анализатора, нажав соответствующую программную кнопку. Проверить, что нескорректированные параметры второго порта находятся в заданных пределах.

    • 10.6.39 Подключить кабель СВЧ, как указано в инструкции VNA Performance Test. Нажать программную кнопку «Кабель».

    • 10.6.40 После выполнения измерений проверить, что согласование нагрузки (нескорректированный параметр) находится в заданных пределах.

    • 10.6.41 Подключить аттенюатор, как указано в инструкции VNA Performance Test. Подключение аттенюатора должно выполняться с минимальным изменением положения кабеля СВЧ. Во время измерения кабель СВЧ должен быть неподвижным.

    • 10.6.42 Загрузить файл описания аттенюатора 40 дБ «*.s2p», нажав программную кнопку «Описание аттенюатора». Заполнить таблицу, указав действительные значения погрешности определения модуля и фазы коэффициентов передачи и отражения. Введённые значения погрешности могут быть сохранены в файл и загружены при дальнейшем использовании.

    П р и м е ч а н и е - Поскольку аттенюатор является несимметричным устройством, то будьте внимательны к его ориентации.

    • 10.6.43 Для запуска измерений параметров аттенюатора нажать одноименную программную кнопку «Аттенюатор».

    Коэффициенты передачи (S21 и S12) аттенюатора измеряются при двух уровнях выходной мощности - номинальном и смещённом на 20 дБ. Смещение мощности имитирует процесс измерения 60 дБ аттенюатора в целях проверки линейности динамической характеристики прибора и увеличения диапазона контролируемого коэффициента передачи. Коэффициент отражения (S11) измеряется только при номинальном уровне мощности.

    • 10.6.44 Проверить, что абсолютная погрешность измерений модуля и фазы коэффициентов передачи (S21 и S12) для двух уровней, а также погрешность измерений модуля и фазы коэффициента отражения (S11) находятся в заданных пределах.

    • 10.6.45 Отсоединить кабель СВЧ и аттенюатор от анализатора.

    • 10.6.46 Подключить к первому измерительному порту нагрузку короткозамкнутую.

    • 10.6.47 Загрузить файл описания нагрузки короткозамкнутой «*.s1p», нажав программную кнопку «Описание нагрузки КЗ». Заполнить таблицу, указав для нагрузки действительные значения погрешности определения модуля и фазы коэффициента отражения. Введённые значения погрешности могут быть сохранены в файл и загружены при дальнейшем использовании.

    • 10.6.48 Нажать программную кнопку «Нагрузка КЗ. Порт 1» для измерения коэффициента отражения нагрузки со стороны первого порта. Проверить, что абсолютная погрешность измерений модуля и фазы коэффициента отражения находится в заданных пределах.

    • 10.6.49 Отсоединить нагрузку короткозамкнутую от первого порта и подключить ее ко второму.

    • 10.6.50 Нажать программную кнопку «Нагрузка КЗ. Порт 2» для измерения коэффициента отражения нагрузки со стороны второго порта. Проверить, что абсолютная погрешность измерений модуля и фазы коэффициента отражения находится в заданных пределах. Отсоединить нагрузку короткозамкнутую от анализатора.

    • 10.6.51 Результаты проверки считать положительными, если программное обеспечение отображает положительное заключение о соответствии:

    • - параметры измерительных портов соответствуют 10.5.6;

    • - абсолютная погрешность измерений модуля и фазы коэффициентов передачи и отражения не превышает допускаемых пределов.

    Метод 4

    Проверка выполняется путём сравнения измеренных и действительных значений модуля и фазы коэффициента отражения нагрузок с номинальными значениями КСВН 1,0; 1,1 (1,2); и 2,0.

    Проверку следует проводить последовательно для каждого измерительного порта анализатора.

    • 10.6.52 Подготовить к работе набор калибровочных мер в соответствии с руководством по эксплуатации на него.

    • 10.6.53 Установить на анализаторе параметры по умолчанию, уровень выходной мощности 0 дБм и полосу пропускания фильтра промежуточной частоты 1 кГц.

    Предпочтительный ряд частот: от 100 кГц до 1 МГц с шагом 100 кГц (10 точек), от 1 МГц до 25 МГц с шагом 1 МГц (25 точек), от 25 МГц до 18 ГГц с шагом 25 МГц (720 точек).

    Если применяемые нагрузки имеют табличное описание (файл с расширением s1p), то рекомендуется установить количество точек таким, чтобы частоты измерений и описаний совпадали, для исключения погрешности интерполяции между точками. Для этого рекомендуется использовать сегментное сканирование анализатора.

    • 10.6.54 Выбрать соответствующую трассу S11 (S22), формат отображения «Ампл лин».

    • 10.6.55 Выполнить полную однопортовую «калибровку» измерительного порта, используя ранее указанный набор мер.

    • 10.6.56 Подключить нагрузку с номинальным значением КСВН 1,0 к порту.

    • 10.6.57 Загрузить, при наличии, файл (*.s1p) описания нагрузки. Произвести автомасштаб измеряемых данных и данных трассы памяти.

    • 10.6.58 Определить с помощью маркеров максимальную разницу Д | 5- 3 м 1 | (i - номер порта) между измеряемыми данными и данными трассы памяти. Зафиксировать результаты измерений (разность модулей коэффициентов отражения в линейном масштабе).

    Пересчёт из КСВН в модуль коэффициента отражения для мер (нагрузок), имеющих табличное описание, полученное по результатам сличения, поверки или аттестации выполнить по формуле:

    ^cmU~ 1

    где KcmU - действительные значения КСВН мер в регламентируемых частотных точках.

    • 10.6.59 Отсоединить нагрузку, повернуть на угол, приблизительно равный 120 градусов, и снова подключить. Аналогичным образом определить с помощью маркеров максимальную разницу . Зафиксировать результаты измерений.

    • 10.6.60 Отсоединить нагрузку, повернуть на угол, приблизительно равный 120 градусов, и снова подключить. Определить с помощью маркеров максимальную разницу . Зафиксировать результаты измерений.

    • 10.6.61 Рассчитать среднее значение отклонения для указанных диапазонов частот по формуле:

    (2)

    • 10.6.62 Отсоединить нагрузку с номинальным значением КСВН 1,0.

    • 10.6.63 Повторить измерения, подключая нагрузки с номинальными значениями КСВН 1,1 (1,2) и 2,0. Кроме вычисления       , для каждой нагрузки требуется допол

    нительно определять максимальные отклонения фазы в градусах, для чего во время измерений необходимо выбирать формат отображения «Фаза». Для упрощения поиска максимальных отклонений рекомендуется применять математическую операцию деления измеряемых данных на данные трассы памяти. При необходимости, использовать функцию автоматического масштабирования результата измерений.

    • 10.6.64 Для каждой нагрузки рассчитать среднее значение отклонения , градусы, для ранее указанных диапазонов частот по формуле:

    (3)

    • 10.6.65 По окончании убрать все используемые маркеры, отключить математическую функцию деления, если она была задействована.

    • 10.6.66 Вычислить пределы суммарной погрешности измерений модуля коэффициента отражения в линейном масштабе (разы) и фазы коэффициента отражения в градусах:

    a I sf, I = V [ A|S?, I ] 2 + [ A |S?, I F,                             (4)

    (Sfi ) = V [ a^(sA) F + [ MS?,) ] 2,                    (5)

    где A | S-j4, | - предел допускаемой абсолютной погрешности измерений модуля коэффициента отражения поверяемого анализатора;

    - предел абсолютной погрешности описания действительных значений модуля коэффициента отражения используемой нагрузки;

    - предел допускаемой абсолютной погрешности измерений фазы коэффициента отражения поверяемого анализатора, градус;

    Д р (Sfi) - предел абсолютной погрешности описания действительных значений фазы коэффициента отражения используемой нагрузки, градус.

    Пределы погрешности     и       рассчитываются по следующим формулам:

    ,

    (6)

    bpfsfo - 1,0 + ( * У a resin ( Ь> 1 ),

    (7)

    где

    - эффективная направленность;

    Es

    - эффективное согласование источника;

    Er

    - эффективный трекинг отражения;

    I5M

    - действительное значение модуля коэффициента отражения

    используемой

    нагрузки.

    Таблица 10 - Значения эффективных параметров в диапазоне частот

    Диапазон частот

    Ed

    Es

    (Er-1)

    от 100 кГц до 10 ГГц включ.

    0,005

    0,010

    0,012

    св. 10 ГГц до 18 ГГц

    0,008

    0,013

    0,012

    • 10.6.67 Результаты проверки считать положительными, если вычисленные средние значения отклонений       и         не превышают соответствующие пределы сум

    марной погрешности измерений модуля и фазы коэффициента отражения, определённые по формулам 4 и 5.

    11 Подтверждение соответствия средства измерений метрологическим требованиям

    Обработка результатов измерений выполняется программным обеспечением VNAPT или, при работе в ручном режиме, поверителем по формулам, приведенным в приложении А.

    Критериями принятия поверителем решения по подтверждению соответствия анализатора метрологическим требованиям, установленным при утверждении типа, являются: выполнение всех операций, перечисленных в разделе 2 “Перечень операций поверки средства измерений” и соответствие действительных значений метрологических характеристик анализатора требованиям, указанным в пунктах раздела 10 “Определение метрологических характеристик средства измерений” данной методики поверки.

    12 Оформление результатов поверки

    Средства измерений, прошедшие поверку с положительными результатом, признаются годными и допускаются к применению.

    Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

    При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдаётся свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами. Знак поверки наносится на свидетельство о поверке.

    При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдаётся извещение о непригодности к применению средства измерений установленного образца, оформленное в соответствии с действующими нормативно-правовыми документами.

    И.о. начальника лаборатории № 441

    ФБУ «Ростест-Москва»

    Главный специалист по метрологии лаборатории № 441 ФБУ «Ростест-Москва»

    Н. Голышак

    Каледин

    Приложение А

    (справочное)

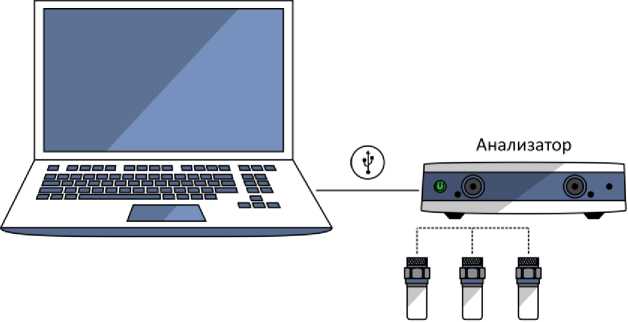

    Схемы измерений

    Внешний осмотр

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Средства поверки не требуются

    Описание проверки

    Заключение о соответствии

    Комплектность соответствует приведённой в эксплуатационной документации

    Отсутствуют механические повреждения соединителей

    Отсутствуют глубокие царапины и вмятины на корпусе анализатора

    Отсутствуют шумы внутри корпуса, обусловленные наличием незакреплённых деталей

    Отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров

    Лакокрасочные покрытия не повреждены

    Маркировка разборчива

    Кабель (блок) питания и кабель USB не имеют повреждений

    Внешний осмотр

    (продолжение)

    N, розетка

    Рисунок А. 1 - Чистка соединителей

    Стрелками указаны поверхности, которые необходимо протирать при чистке соедини

    телей.

    Тип соединителей измерительных портов приведён в таблице 4.

    Внешний осмотр

    (продолжение)

    Чистку коаксиальных соединителей проводить по следующей методике:

    - протереть поверхности соединителя, указанные стрелками на рисунке, палочкой с ватным тампоном, смоченным в спирте;

    - провести чистку остальных внутренних поверхностей соединителя, продув их воздухом;

    - просушить соединитель, убедиться в отсутствии остатков спирта внутри соединителя;

    - провести визуальный контроль чистоты соединителя, убедиться в отсутствии посторонних частиц;

    - при необходимости чистку повторить.

    ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ МЕТАЛЛИЧЕСКИЕ ПРЕДМЕТЫ ДЛЯ ЧИСТКИ СОЕДИНИТЕЛЕЙ.

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Комплект для измерений соединителей коаксиальных КИСК- 7

    Пределы допускаемой абсолютной погрешности измерений присоединительных размеров ±0,01 мм

    Тип соединителя

    Нижний предел

    [мм]

    Измеренное значение

    [мм]

    Верхний предел

    [мм]

    PORT 1 (2) 50 Q тип N, розетка

    5,18

    5,26

    (продолжение)

    N, розетка

    Рисунок А. 2 - Присоединительный размер А

    Тип соединителей измерительных портов приведён в таблице 4.

    Определение относительной погрешности установки частоты выходного сигнала

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Частотомер электронносчётный 53150A

    Диапазон частот от 10 Гц до 20 ГГц

    Пределы относительной погрешности по частоте кварцевого генератора за один год ±540-7

    Порт

    Установленная частота [МГц]

    Измеренная частота [Гц]

    Относительная погрешность [10-6]

    Допускаемое значение [10-6]

    1

    Fi

    ±5,0

    Fn

    Рисунок А.3 - Схема измерений

    Измерения проводят для трёх-пяти произвольно выбранных частот в начале, середине и конце диапазона рабочих частот анализатора (см. таблицу 6).

    Расчёт относительной погрешности установки частоты выходного сигнала Sf следует выполнять по формуле:

    Sf = (Изм - /уст) / f УСТ,

    где /изм - измеренное значение частоты, Г ц;

    /уст - установленное значение частоты, Гц.

    Допускается применение анализатора спектра, обеспечивающего измерение частоты выходного сигнала поверяемого анализатора с требуемой точностью.

    Проведение измерений:

    Установить на анализаторе параметры по умолчанию, требуемую частоту выходного сигнала, полосу сканирования 0 Гц, триггер запуска сканирования в положение «Однократно». Для каждого измерения необходимо переводить триггер запуска в состояние «Однократно» из положения «Стоп».

    Настойки анализатора

    Команда

    Установка

    начальная установка

    Система, Начальная установка, Подтвердить

    фиксированная частота

    Стимул, Центр F МГ ц, Стимул, Полоса 0 Гц

    однократный запуск

    Стимул, Запуск, Однократно

    где F - требуемое значение частоты, МГц.

    Определение относительной погрешности установки уровня выходной мощности

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Преобразователь измеритель

    ный NRP-Z51

    Диапазон измерений мощности от -30 до 20 дБм

    Пределы допускаемой относительной погрешности измерений мощности ±6 %

    Порт

    Выходная мощность [дБм]

    Измеренная выходная мощность [дБм]

    Относительная погрешность [дБ]

    Допускаемое значение[дБ]

    Частота [МГ ц]

    Fi

    Fn

    1

    0

    ±2,0

    P1

    Pn

    2

    0

    ±2,0

    Pi

    Pn

    Рисунок А.4 - Схема измерений

    Измерения проводят при уровне выходной мощности 0 дБм и других трёх-пяти значениях Р1^ PN на не менее пяти произвольно выбранных частотах F1^ FN. Диапазоны рабочих частот и установки уровня выходной мощности для каждого анализатора приведены в таблице 7. При проверке должны контролироваться граничные значения частот и мощностей.

    Уровень мощности проверяется на выходе каждого измерительного порта.

    Проведение измерений:

    Установить на анализаторе параметры по умолчанию, уровень выходной мощности 0 дБм, требуемую частоту выходного сигнала Fi... FN, полосу сканирования 0 Гц, триггер запуска сканирования в положение «Однократно». Для каждого измерения необходимо переводить триггер запуска в состояние «Однократно» из положения «Стоп».

    Последовательно измерить уровень выходной мощности 0 дБм с помощью ваттметра на частотах F1. FN. При использовании перехода для подключения ваттметра к измерительному порту, необходимо учитывать вносимое ослабление (коэффициент передачи).

    Проверку остальных уровней выходной мощности следует выполнять с помощью опорных приёмников анализатора, работающих в режиме абсолютных измерений, после нормализации данных (деления данных на память). За результат принимается сумма показаний опорных приёмников на каждой контролируемой частоте и измеренных значений 0 дБм с помощью ваттметра.

    Настойки анализатора

    Команда

    Установка

    Измерение с помощью ваттметра

    начальная установка

    Система, Начальная установка, Подтвердить

    фиксированная частота

    Стимул, Центр F МГ ц, Стимул, Полоса 0 Гц

    уровень выходной мощности 0 дБм

    Стимул, Мощность, Мощность 0 дБм

    выбор измеряемого параметра

    Измерение (S11, S22)

    однократный запуск

    Стимул, Запуск, Однократно

    Настойки анализатора

    Команда

    Установка

    Измерение с помощью опорных приёмников

    начальная установка

    Система, Начальная установка, Подтвердить

    уровень выходной мощности 0 дБм

    Стимул, Мощность, Мощность 0 дБм

    i строка таблицы сегментов: старт и стоп число точек полоса ПЧ

    Стимул, Таблица сегментов

    Fi (из Fl„ Fn)

    1

    10 Hz

    включение режима сегментного сканирования

    Стимул, Тип сканирования, Сегментный

    режим абсолютных измерений для порта 1

    Измерение, Абсолютн. (Опорный приемник), R1 (1)

    режим абсолютных измерений для порта 2

    Измерение, Абсолютн. (Опорный приемник), R2 (2)

    нормализация результатов измерений

    Индикация, Данные Память, Математика Дан / Пам

    уровень выходной мощности P дБм

    Стимул, Мощность, Мощность P дБм

    добавление маркера

    Маркеры, Добавить маркер, F МГ ц

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Нагрузка короткозамкнутая (холостого хода) из состава набора калибровочных мер 05CK010-150

    Тип соединителя N, вилка

    Кабель измерительный

    TESTPRO3

    Амплитудно- и фазостабильный кабель СВЧ

    Частота

    Среднеквадратические отклонение трассы [дБ]

    Максимальное измеренное значение[дБ]

    Верхний предел [дБ]

    Диапазон .AF

    S11

    согласно

    10.3.7

    S22

    S21

    S12

    Диапазоны частот AF и соответствующие предельные значения среднеквадратического отклонения указаны в пункте 10.3.7.

    (продолжение)

    Рисунок А. 5 - Схема измерений

    Измерения проводят при уровне выходной мощности 0 дБм и полосе фильтра промежуточной частоты 3 кГц последовательно в каждом диапазоне частот, указанном в 10.3.7.

    Определение среднего квадратического отклонения трассы

    (продолжение)

    Проведение измерений:

    Установить на анализаторе параметры по умолчанию, уровень выходной мощности 0 дБм, полосу фильтра промежуточной частоты 3 кГц, диапазон частот в соответствии с 10.3.7, количество точек не менее 500.

    При измерении следует определять среднее квадратическое отклонение модулей коэффициентов передачи и отражения после нормализации (деления данных на память). За результат принимается значение параметра «ст. отк», считанное из маркера «Статистика» программного обеспечения анализатора.

    Настойки анализатора

    Команда

    Установка

    начальная установка

    Система, Начальная установка, Подтвердить

    выбор измеряемого параметра

    Измерение (S-параметры)

    Конфигурация сегментного сканирования

    строка 1 таблицы сегментов: старт и стоп количество точек полоса ПЧ

    Стимул, Таблица сегментов Диапазон частот AF (см. 10.3.7) Не менее 500 3 кГц

    включение режима сегментного сканирования

    Стимул, Тип сканирования, Сегментный

    уровень выходной мощности 0 дБм

    Стимул, Мощность, Мощность 0 дБм

    нормализация результатов измерений

    Индикация, Данные Память, Математика Дан / Пам

    отображение статистики

    Маркеры, Маркерные вычисления, Статистика - Вкл

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Нагрузки согласованные

    5S150-C10S3

    Тип соединителя N, вилка

    КСВН не более 1,1

    Количество нагрузок, требуемых для поверки, соответствует количеству измерительных портов анализатора

    Частота

    Уровень шума

    [дБм]

    Максимальное измеренное значение [дБм]

    Верхний предел [дБм]

    Диапазон .AF

    S21

    согласно

    10.4.5

    S12

    Диапазоны частот AF и соответствующие предельные значения уровня собственного шума приёмников указаны в пункте 10.4.5.

    (продолжение)

    Рисунок А.6 - Схема измерений

    Измерения проводят при уровне выходной мощности 0 дБм и полосе фильтра промежуточной частоты 100 Гц последовательно в каждом диапазоне частот, указанном в 10.4.5.

    Определение уровня собственного шума приёмников

    (продолжение)

    Проведение измерений:

    Установить на анализаторе параметры по умолчанию, уровень выходной мощности 0 дБм, полосу фильтра промежуточной частоты 100 Гц, диапазон частот в соответствии с 10.4.5, количество точек не менее 500.

    При измерении следует определять среднее значение уровня собственного шума Sji (модуля соответствующих коэффициентов передачи) в линейном масштабе в установленном диапазоне частот. За результат принимается значение параметра «сред», считанное из маркера «Статистика» программного обеспечения анализатора. По окончании измерений необходимо перевести результат в логарифмический масштаб по формуле 20-lg (j

    Для пересчёта собственного шума к дБм/Гц необходимо отнять значение 104g (Afn4M/Afn4H) от результата измерений, где Afn4.M - ширина полосы пропускания фильтра промежуточной частоты при измерении, Гц; А/пч.н - номинальная ширина полосы пропускания фильтра промежуточной частоты, равная 1 Гц.

    Настойки анализатора

    Команда

    Установка

    начальная установка

    Система, Начальная установка, Подтвердить

    выбор измеряемого параметра

    Измерение (S-параметры)

    формат отображения

    Формат

    Конфигурация сегментного сканирования

    строка 1 таблицы сегментов: старт и стоп количество точек полоса ПЧ

    Стимул, Таблица сегментов

    Диапазон частот AF (см. 10.4.5) Не менее 500 100 Гц

    включение режима сегментного сканирования

    Стимул, Тип сканирования, Сегментный

    уровень выходной мощности 0 дБм

    Стимул, Мощность, Мощность 0 дБм

    отображение статистики

    Маркеры, Маркерные вычисления, Статистика - Вкл

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Набор калибровочных мер

    05CK010-150

    Меры из состава набора должны иметь табличное описание частотных характеристик (см. таблицу 2)

    Кабель измерительный

    TESTPRO3

    Амплитудно- и фазостабильный кабель СВЧ

    Параметр

    Нижний предел [дБ]

    Измеренное значение [дБ]

    Верхний предел [дБ]

    Направленность: диапазон частот AF1

    диапазон частот AF-

    -

    Согласование источника: диапазон частот AF1

    диапазон частот AFN

    -

    Согласование нагрузки: диапазон частот AF1

    диапазон частот ЛЬ-

    -

    Диапазоны частот AF и соответствующие предельные значения нескорректированных параметров указаны в таблице 8.

    (продолжение)

    Анализатор

    Рисунок А.7 - Схема измерений (проведение «калибровки» с неизвестной перемычкой)

    Измерения проводят при уровне выходной мощности 0 дБм.

    Определение нескорректированных параметров

    (продолжение)

    Проведение измерений:

    Установить на анализаторе параметры по умолчанию, отключить системную коррекцию, уровень выходной мощности 0 дБм, полосу фильтра промежуточной частоты не более 1 кГц, диапазон рабочих частот в соответствии с таблицей 6.

    Предпочтительный ряд частот: от 100 кГц до 1 МГц с шагом 100 кГц (10 точек), от 1 МГц до 25 МГц с шагом 1 МГц (25 точек), от 25 МГц до 18 ГГц с шагом 25 МГц (720 точек).

    Если применяемые нагрузки из набора мер имеют табличное описание (файлы с расширением s1p), то рекомендуется установить количество точек таким, чтобы частоты измерений и описаний совпадали, для исключения погрешности интерполяции между точками.

    После проведения «калибровки» с неизвестной перемычкой необходимо вычислить нескорректированные параметры анализатора, используя файл состояния с расширением sta, и сравнить их с предельными значениями, указанными в таблице 8.

    Нескорректированные параметры - это определяемые в процессе калибровки коэффициенты (комплексные оценки ошибок в соответствии с моделью анализатора, см. МИ 3411-2013), которые применяются прибором для векторной коррекции результатов измерении с целью повышения точности. После калибровки эти коэффициенты необходимо сохранить в файл (Сохр/Восст > Сохранить состояние > Файл...).

    Каждый калибровочный коэффициент записывается в файл *.sta в виде реальной и мнимой части комплексного числа на всех точках измерений. Всего в файле после полной двухпортовой калибровки будут находиться 12 коэффициентов. Структура данных будет выглядеть следующим образом:

    {Частоты, Гц}

    {Re(Er11)}

    {Im(Er11)}

    {Re(Ed11)}

    {Im(Ed11)}

    {Re(Es11)}

    {Im(Es11)}

    {Частоты, Гц}

    {Re(Et12)}

    {Im(Et12)}

    {Re(Ex12)}

    {Im(Ex12)}

    {Re(El12)}

    {Im(El12)}

    {Частоты, Гц}

    {Re(Et21)}

    {Im(Et21)}

    {Re(Ex21)}

    {Im(Ex21)}

    {Re(El21)}

    {Im(El21)}

    {Частоты, Гц}

    {Re(Er22)}

    {Im(Er22)}

    {Re(Ed22)}

    {Im(Ed22)}

    {Re(Es22)}

    {Im(Es22)}

    Допускается применять любые доступные текстовые редакторы для чтения данных из файла.

    Определение нескорректированных параметров

    (продолжение)

    Для определения нескорректированной направленности, дБ, первого и второго порта соответственно следует использовать ниже приведённые формулы:

    Re(Edll)+i-Zm(Edll) Re(Erll)+i-Zm(Erll)

    и

    Re(Ed22)+i-Zm(Ed22)

    Re(Er22)+i-/m(Er22)

    Расчёт нескорректированного согласования источника, дБ, первого и второго порта необходимо выполнять по формулам:

    и .

    Расчёт нескорректированного согласования нагрузки, дБ, для первого и второго порта выполнять по формулам:

    и .

    За результат принимается максимальное значение параметра в диапазоне частот. При записи в протокол знак «минус» отбрасывается.

    Настойки анализатора

    Команда

    Установка

    начальная установка

    Система, Начальная установка, Подтвердить

    уровень выходной мощности 0 дБм

    Стимул, Мощность, Мощность 0 дБм

    полоса ПЧ

    Стимул, Полоса ПЧ не более 1 кГц

    количество точек

    Стимул, Число точек [число точек]

    SOLR калибровка

    выбор набора мер

    Калибровка, Комплект мер [название набо-

    Ра\

    выполнение калибровки

    Калибровка, Калибровать, Полн. 2-порт.

    Сохранение данных в файл

    сохранение данных

    Сохр/Восст, Сохранить состояние, Файл...

    Проверка осуществляется только в автоматическом режиме.

    Программное обеспечение VNA Performance Test содержит все необходимые инструкции и схемы измерений и автоматически устанавливает параметры анализатора в ходе проверки, которые не следует менять самостоятельно.

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Набор калибровочных мер

    05CK010-150

    Меры из состава набора должны иметь табличное описание частотных характеристик (см. таблицу 2)

    Набор мер коэффициентов передачи и отражения ZV-Z270

    Меры из состава набора должны иметь табличное описание частотных характеристик (см. таблицу 2)

    Кабель измерительный

    TESTPRO3

    Амплитудно- и фазостабильный кабель СВЧ

    Измерения проводят в диапазоне рабочих частот прибора при уровне выходной мощности 0 дБм.

    Полоса фильтра промежуточной частоты не более 1 кГц.

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Набор калибровочных мер

    05CK010-150

    Меры из состава набора должны иметь табличное описание частотных характеристик (см. таблицу 2)

    Набор мер коэффициентов передачи и отражения 85055А

    Пределы абсолютной погрешности определения действительных значений модуля коэффициента отражения отрезка коаксиального волновода 25 Ом от ±0,008 до +0,016 (линейный масштаб)

    Пределы абсолютной погрешности определения действительных значений фазы коэффициента отражения отрезка коаксиального волновода 25 Ом от ±1,5 до ±10,0 градусов

    Кабель измерительный

    TESTPRO3

    Амплитудно- и фазостабильный кабель СВЧ

    Погрешность измерений модуля коэффициента отражения

    Нижний предел (лин)

    Измеренное значение (лин)

    Верхний предел (лин)

    Диапазон частот AF1

    ниже -25 дБ (ниже 0,056)

    от -25 до -15 дБ (от 0,056 до 0,178)

    от -15 до 0 дБ (от 0,178 до 1,000)

    Диапазон частот AFN

    ниже -25 дБ (ниже 0,056)

    от -25 до -15 дБ (от 0,056 до 0,178)

    от -15 до 0 дБ (от 0,178 до 1,000)

    Погрешность измерений фазы коэффициента отражения

    Нижний предел [градус]

    Измеренное значение [градус]

    Верхний предел [градус]

    Диапазон частот AF1

    от -25 до -15 дБ (от 0,056 до 0,178)

    от -15 до 0 дБ (от 0,178 до 1,000)

    Диапазон частот AFN

    от -25 до -15 дБ (от 0,056 до 0,178)

    от -15 до 0 дБ (от 0,178 до 1,000)

    Диапазоны частот AF указаны в таблице с эффективными параметрами (см. ниже по тексту).

    Пределы рассчитываются с учётом погрешности определения действительных значений модуля и фазы коэффициента отражения используемой воздушной линии.

    Рисунок А. 8 - Схема измерений (проведение «калибровки»)

    Измерения проводят при уровне выходной мощности 0 дБм. Для улучшения повторяемости при подключении устройств рекомендуется использовать прецизионный переход.

    Рисунок А.9 - Схема измерений

    Измерения проводят при уровне выходной мощности 0 дБм.

    Проведение измерений:

    Установить на анализаторе параметры по умолчанию, уровень выходной мощности 0 дБм, полосу фильтра промежуточной частоты не более 1 кГц, диапазон рабочих частот в соответствии с таблицей 6.

    Измерения следует проводить на регламентируемых для воздушной линии частотах (на частотах её описания). Для этого рекомендуется использовать сегментное сканирование анализатора.

    После выполнения полной двухпортовой «калибровки», подключить воздушную линию к измерительным портам анализатора. Подключение проводить в соответствии с описанием, представленным в руководстве по эксплуатации на набор мер коэффициентов передачи и отражения. Провести в регламентируемых частотных точках измерения модуля коэффициента отражения в линейном масштабе (разы) и фазы коэффициента отражения в градусах при двух направлениях зондирования: прямом и обратном. При необходимости, для упрощения измерений можно использовать маркеры, реализованные в программном обеспечении анализатора. Определить абсолютные погрешности:

    ,

    где Д | S ц3 м |   - погрешность измерений модуля коэффициента отражения;

    I \^3 М |    - измеренное значение модуля коэффициента отражения воздушной ли

    нии;

    • - действительное значение модуля коэффициента отражения воздушной линии;

    • - погрешность измерений фазы коэффициента отражения, градус;

    • - измеренное значение фазы коэффициента отражения воздушной линии, градус;

    • - действительное значение фазы коэффициента отражения воздушной линии, градус.

    i         - номер порта, работающего в режиме источника сигнала.

    Вычислить пределы суммарной погрешности измерений модуля коэффициента отражения в линейном масштабе (разы) и фазы коэффициента отражения в градусах:

    Л I su I = J [ л I S« I ] 2 + [ л I S.”l ] 2       Ap (sS) = ,Tm^TT,

    где Л | S-f |   - предел допускаемой абсолютной погрешности измерений модуля коэффи

    циента отражения поверяемого анализатора;

    • - предел абсолютной погрешности описания действительных значений модуля коэффициента отражения воздушной линии;

    • - предел допускаемой абсолютной погрешности измерений фазы коэффициента отражения поверяемого анализатора, градус;

    • - предел абсолютной погрешности описания действительных значений фазы коэффициента отражения воздушной линии, градус.

    Пределы погрешности     и       рассчитываются по следующим формулам:

    ,

    Д Р М) = 1 ,0 + (^) • а г с s i п (q^),

    где         - эффективная направленность;

    • - эффективное согласование источника;

    • - эффективное согласование нагрузки;

    • - эффективный трекинг отражения;

    • - действительное значение модуля коэффициента отражения воздушной линии;

    • - действительное значение модуля коэффициента передачи воздушной линии (в прямом направлении);

    • - действительное значение модуля коэффициента передачи воздушной ли

    нии (в обратном направлении).

    По окончании расчёта проверить, что погрешности измерений модуля и фазы коэффициента отражения не превышают пределы суммарной погрешности и соответственно. В таблицу результатов измерений (или протокол) вносятся максимальные отклонения.

    Значения эффективных параметров в диапазонах частот AF1^AFN:

    Диапазон частот

    Ed

    Es

    El

    (Er-1)

    от 100 кГц до 10 ГГц включ.

    0,005

    0,010

    0,005

    0,012

    св. 10 до 18 ГГц

    0,008

    0,013

    0,008

    0,012

    Настойки анализатора

    Команда

    Установка

    начальная установка

    Система, Начальная установка, Подтвердить

    уровень выходной мощности 0 дБм

    Стимул, Мощность, Мощность 0 дБм

    полоса ПЧ

    Стимул, Полоса ПЧ не более 1 кГц

    количество точек

    Стимул, Число точек [число точек]

    Конфигурация сегментного сканирования (при необходимости)

    строка таблицы сегментов: старт и стоп количество точек полоса ПЧ

    Стимул, Таблица сегментов

    [диапазон частот] [количество точек] не более 1 кГц

    включение режима сегментного сканирования

    Стимул, Тип сканирования, Сегментный

    Калибровка

    выбор набора мер

    Калибровка, Комплект мер [название набо-

    Ра\

    выполнение калибровки

    Калибровка, Калибровать, Полн. 2-порт.

    Выбор измеряемого параметра

    выбор измеряемого параметра

    Измерение (S-параметры)

    формат отображения

    Формат

    Использование маркеров

    добавление маркера

    Маркеры, Добавить маркер, F МГ ц

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Набор калибровочных мер

    05CK010-150

    Меры из состава набора должны иметь табличное описание частотных характеристик (см. таблицу 2)

    Набор мер коэффициентов передачи и отражения 85055А

    Пределы абсолютной погрешности определения действительных значений модуля коэффициента передачи аттенюаторов +0,1 дБ

    Пределы абсолютной погрешности определения действительных значений фазы коэффициента передачи аттенюаторов +1 градус

    Кабель измерительный

    TESTPRO3

    Амплитудно- и фазостабильный кабель СВЧ

    Погрешность измерений модуля коэффициента передачи

    Нижний предел

    [дБ]

    Измеренное значение

    [дБ]

    Верхний предел

    [дБ]

    A1 дБ

    диапазон частот AF1

    диапазон частот AFN

    A2 дБ

    диапазон частот AF1

    диапазон частот AF-

    Погрешность измерений фазы коэффициента передачи

    Нижний предел [градус]

    Измеренное значение [градус]

    Верхний предел [градус]

    A1 дБ

    диапазон частот AF1

    диапазон частот AF-

    A2 дБ

    диапазон частот AF1

    диапазон частот AF-

    А1 и А2 - коэффициенты передачи используемых аттенюаторов.

    Диапазоны частот AF указаны в таблице с эффективными параметрами (см. ниже по тексту).

    Пределы рассчитываются с учётом погрешности определения действительных значений модуля и фазы коэффициента передачи используемых аттенюаторов.

    Рисунок А. 10 - Схема измерений (проведение «калибровки»)

    Измерения проводят при уровне выходной мощности 0 дБм. Для улучшения повторяемости при подключении устройств рекомендуется использовать прецизионный переход.

    Рисунок А. 11 - Схема измерений

    Измерения проводят при уровне выходной мощности 0 дБм.

    Проведение измерений:

    Установить на анализаторе параметры по умолчанию, уровень выходной мощности 0 дБм, диапазон рабочих частот в соответствии с таблицей 6, полосу фильтра промежуточной частоты не более 100 Гц.

    Измерения следует проводить на регламентируемых для аттенюаторов частотах (на частотах их описания). Для этого рекомендуется использовать сегментное сканирование анализатора.

    После выполнения полной двухпортовой «калибровки», подключить аттенюатор к измерительным портам анализатора. Провести в регламентируемых частотных точках измерения модуля коэффициента передачи в логарифмическом масштабе (дБ) и фазы коэффициента передачи в градусах при двух направлениях зондирования: прямом и обратном. При необходимости, для упрощения измерений можно использовать маркеры, реализованные в программном обеспечении анализатора. Определить абсолютные погрешности.

    Индекс «ji» в нижеприведённых формулах будет относиться к прямому направлению зондирования, «ij» - к обратному. Далее по тексту будет представлен расчёт только для прямого направления в предположении, что для обратного он будет аналогичным.

    ,                             (для прямого коэффициента пе

    редачи),

    ,                              (для обратного коэффициента

    передачи),

    где

    |^ЗМ|

    1^1

    • - погрешность измерений модуля коэффициента передачи, дБ;

    • - измеренное значение модуля коэффициента передачи аттенюатора, дБ;

    • - действительное значение модуля коэффициента передачи аттенюатора,

    дБ;

    - погрешность измерений фазы коэффициента передачи, градус;

    • - измеренное значение фазы коэффициента передачи аттенюатора, градус;

    • - действительное значение фазы коэффициента передачи аттенюатора,

    градус.

    Вычислить пределы суммарной погрешности измерений модуля коэффициента пе

    редачи в дБ и фазы коэффициента передачи       в градусах:

    1 - 10
    1 - 10

    где Д | Sfi |   - предел допускаемой абсолютной погрешности измерений модуля коэффи

    циента передачи поверяемого анализатора, дБ;

    - предел абсолютной погрешности описания действительных значений мо-

    дуля коэффициента передачи аттенюатора, дБ;

    • - предел допускаемой абсолютной погрешности измерений фазы коэффициента передачи поверяемого анализатора, градус;

    • - предел абсолютной погрешности описания действительных значений фазы коэффициента передачи аттенюатора, градус.

    Пределы погрешности и       рассчитываются по следующим формулам:

    Д | S ■■ | = -2 0-1 g [ 1 - ((Еt — 1) + Es - | Sfi | + ЕI - | Sjj | + Ех - | S? |    ] ,

    где

    Es
    El
    Ex

    • - эффективный трекинг передачи;

    • - эффективное согласование источника;

    • - эффективное согласование нагрузки;

    • - изоляция (или максимальный уровень собственных шумов);

    и     - действительное значение модуля коэффициента отражения входа и вы

    хода аттенюатора соответственно (в линейном масштабе);

    - действительное значение модуля коэффициента передачи аттенюатора (в линейном масштабе).

    По окончании расчёта проверить, что погрешности измерений модуля и фазы коэффициента передачи не превышают пределы суммарной погрешности и соответственно (для двух направлений зондирования). В таблицу результатов измерений (или протокол) вносятся максимальные отклонения.

    Значения эффективных параметров в диапазонах частот AF1^AFN:

    Диапазон частот

    Es

    El

    (Et-1)

    Ex

    от 100 кГц до 1 МГц включ.

    0,010

    0,005

    0,009

    3,240-5

    св. 1,0 МГц до 6,5 ГГц включ.

    0,010

    0,005

    0,009

    1,040-6

    св. 6,5 до 10,0 ГГц включ.

    0,010

    0,005

    0,009

    1,840-6

    св. 10 до 12 ГГц включ.

    0,013

    0,008

    0,009

    1,840-6

    св. 12 до 18 ГГц

    0,013

    0,008

    0,009

    2,5 •IO-6

    Если измерения проводятся при полосе фильтра промежуточной частоты отличной от 1 Гц, то следует пересчитать параметр Ex, указанный в вышеприведённой таблице:

    где D - нижняя граница диапазона измерений модуля коэффициента передачи, дБ;

    ЛЛпчм - ширина полосы пропускания фильтра промежуточной частоты при измерении, Гц;

    ЛЛпч.н - номинальная ширина полосы пропускания фильтра промежуточной частоты, равная 1 Гц.

    Диапазон измерений модуля коэффициента передачи в диапазоне частот: от минус 90 до плюс 10 дБ .............. от 100 кГц до 1 МГц включ.;

    от минус 120 до плюс 10 дБ ............ св. 1,0 МГц до 6,5 ГГц включ.;

    от минус 115 до плюс 10 дБ ............ св. 6,5 до 12,0 ГГц включ.;

    от минус 112 до плюс 10 дБ ............ св. 12 до 16 ГГц включ.;

    от минус 112 до плюс 6 дБ .............. св. 16 до 18 ГГц.

    Настойки анализатора

    Команда

    Установка

    начальная установка

    Система, Начальная установка, Подтвердить

    уровень выходной мощности 0 дБм

    Стимул, Мощность, Мощность 0 дБм

    полоса ПЧ

    Стимул, Полоса ПЧ не более 10 Гц

    количество точек

    Стимул, Число точек [число точек]

    Конфигурация сегментного сканирования (при необходимости)

    строка таблицы сегментов: старт и стоп количество точек полоса ПЧ

    Стимул, Таблица сегментов

    [диапазон частот] [количество точек] не более 100 Гц

    включение режима сегментного сканирования

    Стимул, Тип сканирования, Сегментный

    Калибровка

    выбор набора мер

    Калибровка, Комплект мер [название набо-

    Ра\

    выполнение калибровки

    Калибровка, Калибровать, Полн. 2-порт.

    Выбор измеряемого параметра

    выбор измеряемого параметра

    Измерение (S-параметры)

    формат отображения

    Формат

    Использование маркеров

    добавление маркера

    Маркеры, Добавить маркер, F МГ ц

    Определение абсолютной погрешности измерений модуля и фазы коэффициентов передачи и отражения (метод 3)

    Проверка осуществляется только в автоматическом режиме.

    Программное обеспечение VNA Performance Test содержит все необходимые инструкции и схемы измерений и автоматически устанавливает параметры анализатора в ходе

    проверки, которые не следует менять самостоятельно.

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Набор калибровочных мер

    05CK010-150

    Меры из состава набора должны иметь табличное описание частотных характеристик (см. таблицу 2)

    Аттенюатор 40 дБ

    05AS122-K40S3

    Пределы абсолютной погрешности определения действительных значений модуля коэффициента передачи ±0,1 дБ

    Пределы абсолютной погрешности определения действительных значений фазы коэффициента передачи ±1 градус

    Нагрузка короткозамкнутая

    05S12S-000S3

    Пределы абсолютной погрешности определения действительных значений модуля коэффициента отражения ±0,010

    Пределы абсолютной погрешности определения действительных значений фазы коэффициента отражения ±0,8 градусов

    Кабель измерительный

    TESTPRO3

    Амплитудно- и фазостабильный кабель СВЧ

    Измерения проводят в диапазоне рабочих частот прибора при уровне выходной мощности 0 дБм.

    Полоса фильтра промежуточной частоты не более 1 кГц.

    Проверка осуществляется только в ручном режиме.

    Последовательность действий представлена в пункте 10.6.

    Перечень основных средств поверки

    Наименование

    Технические и метрологические характеристики

    Набор калибровочных мер

    05CK010-150

    Меры из состава набора должны иметь табличное описание частотных характеристик (см. таблицу 2)

    Набор нагрузок

    Номинальные значения KcmU (КСВН) 1,0; 1,1 (1,2); и 2,0

    Тип соединителя N, вилка

    Пределы относительной погрешности определения КСВН не более:

    1,0KcmU % в диапазоне частот до 10 ГГц

    1,5KcmU % в диапазоне частот свыше 10 ГГц

    Погрешность измерений модуля коэффициента отражения

    Нижний предел

    (лин)

    Измеренное значение (лин)

    Верхний предел (лин)

    КСВН 1,0

    диапазон частот AF1

    диапазон частот AFN

    КСВН 1,1 (1,2)

    диапазон частот AF1

    диапазон частот AFN

    КСВН 2,0

    диапазон частот AF1

    диапазон частот AF-

    Погрешность измерений фазы коэффициента отражения

    Нижний предел [градус]

    Измеренное значение [градус]

    Верхний предел [градус]

    КСВН 1,1 (1,2)

    диапазон частот AF1

    диапазон частот AF-

    КСВН 2,0

    диапазон частот AF1

    диапазон частот AF-

    Диапазоны частот AF указаны в таблице 10.

    Пределы рассчитываются с учётом погрешности определения действительных значений модуля и фазы коэффициента отражения используемых нагрузок.

    Рисунок А. 12 - Проведение полной однопортовой «калибровки»

    Компьютер

    ксвн ксвн ксвн

    1,0 1,1 (1,2) 2,0

    Рисунок А.13 - Схема измерений

    Измерения проводят при уровне выходной мощности 0 дБм.

    Настойки анализатора

    Команда

    Установка

    начальная установка

    Система, Начальная установка, Подтвердить

    уровень выходной мощности 0 дБм

    Стимул, Мощность, Мощность 0 дБм

    полоса ПЧ

    Стимул, Полоса ПЧ 1 кГц

    количество точек

    Стимул, Число точек [число точек]

    Конфигурация сегментного сканирования (при необходимости)

    строка таблицы сегментов: старт и стоп количество точек полоса ПЧ

    Стимул, Таблица сегментов

    [диапазон частот] [количество точек]

    1 кГц

    включение режима сегментного сканирования

    Стимул, Тип сканирования, Сегментный

    Калибровка

    выбор набора мер

    Калибровка, Комплект мер [название набо-

    Ра\

    выполнение калибровки

    Калибровка, Калибровать, Полн. 1-порт.

    Выбор измеряемого параметра

    выбор измеряемого параметра

    Измерение (S-параметры)

    формат отображения

    Формат

    Использование маркеров

    добавление маркера

    Маркеры, Добавить маркер, F МГ ц

    80

    1

    Калибровка - процесс, в результате которого определяются комплексные оценки ошибок в соответствии с моделью анализатора цепей векторного (см. МИ 3411-2013). Здесь и далее по тексту термин калибровка будет отображаться в кавычках, чтобы не путать с термином калибровка средств измерений, указанным в Федеральном законе от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений».

    2

    Под табличным описанием следует понимать набор (таблицу) значений комплексного коэффициента отражения меры (нагрузки) в диапазоне рабочих частот.

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
