ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ «Ростест-Москва»

А.Д. Меньшиков

» января 2019 г.

Государственная система обеспечения единства измерений

ГАЗОАНАЛИЗАТОРЫ КИСЛОРОДА И УГЛЕКИСЛОГО ГАЗА

CHECKPOINT 3 И CHECKPOINT 3 PREMIUM

Методика поверки

РТ-МП-5396-448-2019 г. Москва

2019 г.

Настоящая методика поверки распространяется на газоанализаторы кислорода и углекислого газа Checkpoint 3 и Checkpoint 3 Premium (далее-газоанализаторы), выпускаемые MOCON Europe А/S (Дания), и устанавливает методы и средства их первичной поверки при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1 Операции поверки
  • 1.1 При проведении поверки выполняют следующие операции:

  • - внешний осмотр, п. 6.1;

  • - опробование, п. 6.2;

  • - определение метрологических характеристик, п. 6.3.

  • 1.2 Допускается проведение поверки отдельных измерительных каналов газоанализатора с обязательным указанием в свидетельстве о поверке информации об объёме проведённой поверки.

  • 1.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1 При проведении поверки применяют средства измерений и вспомогательное оборудование, указанные в таблице 1. Таблица 1 — Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего требования к средству, метрологические и технические характеристики

4

Прибор комбинированный Testo 622, диапазон измерений относительной влажности воздуха от 15 до 85 %; диапазон измерений температуры воздуха от 0 до 50 °C, диапазон измерений абсолютного давления от 300 до 1200 гПа

6

Стандартные образцы состава искусственной газовой смеси в азоте (N2-МЗ-1) (регистрационный номер в Федеральном информационном фонде 10706-2015);

стандартные образцы состава искусственной газовой смеси в азоте (N2-МЗ-2) (регистрационный номер в Федеральном информационном фонде 10707-2015) (приложение А)

6

Поверочный нулевой газ (ПНГ) азот марки Б по ТУ 6-21-39-96 в баллонах под давлением

Вспомогательное оборудование

6

Ротаметр РМ-А-0,063ГУЗ. ГОСТ 13045-81

6

Вентиль точной регулировки ВТР-1, АПИ4.463.008

6

Трубки ПВХ гибкие, ТУ-6-01 -1196-79

  • 2.2 Допускается применение других средств измерений, не приведённых в таблице 2, но обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью1.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, а стандартные образцы - действующие паспорта.

3 Требования безопасности

При проведении поверки должны соблюдаться следующие требования безопасности:

  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утверждённым приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. №116.

  • 3.4 Не допускается сбрасывать газовые смеси в атмосферу рабочих помещений.

4 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, 0 С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от 15 до 25

от 30 до 80

от 84 до 106,7

5 Подготовка к поверке

Перед проведением поверки баллоны с ГС должны быть выдержаны в помещении, в котором проводят поверку, в течение 24 часов, поверяемый газоанализатор - в течение 2 часов.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие газоанализатора следующим требованиям:

  • - отсутствие дефектов, нарушающих сохранность маркировки;

  • - отсутствие на корпусе вмятин, нарушения покрытий, коррозионных пятен и других повреждений.

  • 6.2 Опробование.

    • 6.2.1 Проверка общего функционирования.

Для проверки общего функционирования включают газоанализатор, после чего запускается процедура автоматического тестирования.

В процессе прогрева на дисплее отображается версия программного обеспечения и количество дней, оставшееся до следующей калибровки.

Результаты проверки считают положительными, если:

  • - после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация);

  • - органы управления газоанализатора функционируют.

  • 6.2.2 Подтверждение соответствия программного обеспечения.

Для проверки соответствия ПО выполняются следующие операции:

  • - проводится визуализация идентификационных данных ПО газоанализатора путём сличения номера версии встроенного ПО, отображаемого на дисплее при включении газоанализатора (или в соответствующем разделе меню прибора: Menu-Diagnostics-About);

  • - сравниваются полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (Приложение к Свидетельству об утверждении типа).

6.3 Определение абсолютной погрешности измерений объёмной доли кислорода (О2) и углекислого газа (СО2).

Определение абсолютной погрешности измерений объёмной доли кислорода (Ог) и углекислого газа (СО2) проводят последовательно по каждому измерительному каналу при поочерёдной подаче ГС на вход газоанализатора. Последовательность подачи ГС 1-2-3-2-1-3.

Подачу необходимой ГС (приложение А) на газоанализатор осуществляют в следующем порядке:

  • - собирают схему, приведённую в приложении Б;

  • - вентилем точной регулировки устанавливают расход ГС (0,4±0,1) дм7мин;

  • - подсоединяют к схеме газоанализатор и нажимают на клавишу измерений;

  • - выполняют последовательно два измерения;

  • - первый результат измерений отбрасывают как холостой;

  • - по окончании измерения № 2 фиксируют значение, отображаемое на дисплее газоанализатора.

Значение абсолютной погрешности А;, объёмная доля определяемого компонента, % вычисляют по формуле:

(1)

где С; - значение объёмной доли определяемого компонента, отображаемое на дисплее газоанализатора по результатам измерения № 2, %;

С/ - действительное значение объёмной доли определяемого компонента в i-й ГС, %.

Результат определения абсолютной погрешности измерений объёмной доли кислорода (О2) и углекислого газа (СО2) считают положительным, если значения погрешности во всех точках поверки не превышают пределов, указанных в таблице 1В приложения В.

7 Оформление результатов поверки
  • 7.1 При проведении поверки газоанализатора составляется протокол, форма которого приведена в приложении Г.

  • 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики, признаются годными и допускаются к применению. Результаты поверки удостоверяются свидетельством о поверке согласно действующим нормативным правовым документам.

Знак поверки наносится на свидетельство о поверке.

  • 7.3 При отрицательных результатах поверки выдаётся извещение о непригодности с указанием причин.

    А.Г. Дубинчик

    Д.Ю. Беляев

Начальник лаборатории № 448

ФБУ «Ростест-Москва»

Главный специалист по метрологии лаб. 448

ФБУ «Ростест-Москва»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГАЗОВЫХ СМЕСЕЙ,

ИСПОЛЬЗУЕМЫХ ПРИ ПОВЕРКЕ

газоанализаторов кислорода и углекислого газа Checkpoint 3 и Checkpoint 3 Premium

1. Канал О2.

Таблица 1А

№№

ГС

Компонентный

состав

Номинальное значение объёмной доли О2, пределы допускаемого отклонения от номинального значения, %

Пределы допускаемой абсолютной погрешности, об. доля, %

№ ГСО по реестру

1

ПНГ азот

-

-

-

2

O2+N2

30±3

±0,2

10706-2015

3

O2+N2

5 5±5

±0,2

2. Канал СО2.

Таблица 2 А

№№

ГС

Компонентный

состав

Номинальное значение объёмной доли СО2, пределы допускаемого отклонения от номинального значения, %

Пределы допускаемой абсолютной погрешности, об. доля, %

№ ГСО по реестру

1

ПНГ азот

-

-

-

2

CO2+N2

50±5

±0,8

10707-2015

3

co2±n2

90±5

±0,3

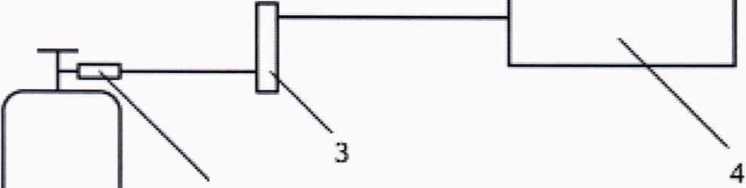

СХЕМА ПОДАЧИ ГАЗОВЫХ СМЕСЕЙ, ИСПОЛЬЗУЕМЫХ ПРИ ПОВЕРКЕ газоанализаторов кислорода и углекислого газа Checkpoint 3 и Checkpoint 3 Premium

  • 1 - баллон с ПГС;

  • 2 - вентиль ВТР-1;

  • 3 - ротаметр РМ-А-0,063ГУЗ;

  • 4 - газоанализатор Checkpoint 3 или Checkpoint 3 Premium.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

газоанализаторов кислорода и углекислого газа Checkpoint 3 и Checkpoint 3 Premium

Таблица 1В

Определяемый компонент

Диапазон измерений объёмной доли, %

Пределы допускаемой абсолютной погрешности, объёмная доля, %

о2

0-60

± (0,2+0,03 Свх)

СО2

0-100

± (2,0+0,025 Свх.)

ПРОТОКОЛ ПОВЕРКИ

Газонализатор _______________________

Зав. №________________

Дата поверки _____________

Условия поверки: температура окружающего воздуха ______°C;

относительная влажность ______________ %;

атмосферное давление ________________ кПа.

Результаты поверки:

  • 1. Внешний осмотр _________________

  • 2. Опробование

    • 2.1 Проверка общего функционирования________________

    • 2.2 Подтверждение соответствия программного обеспечения______________

  • 3. Определение метрологических характеристик.

Таблица1Г

Определяемый компонент

Номер ГС

(точка поверки)

Номинальное значение объёмной доли определяемого компонента в ГС, %

Показания газоанализатора, об. доля, %

Погрешность измерений А, об. доля, %

Пределы допускаемого значения абсолютной погрешности Ад, об. доля, %

О2

1

2

2

1

3

СО2

1

2

3

2

1

3

Заключение: _____________________

Поверитель _________________________

1

-Допускается использование стандартных образцов состава искусственных газовых смесей (ГС), не указанных в Приложении А при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из Приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой погрешности поверяемого газоанализатора, должно быть не более 1/3.
