Руководство по эксплуатации «Счетчик электрической энергии многофункциональный СЭБ-1ТМ.04Т. Часть 2» (ФРДС.411152.009РЭ1)

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЙ СЭБ-1ТМ.04Т

Руководство по эксплуатации Часть 2 Методика поверки ФРДС.411152.009РЭ1

Перечень операций поверки счетчика

Требования к условиям проведения поверки

Требования к специалистам, осуществляющим поверку

Метрологические и технические требования к средствам поверки

Требования (условия) по обеспечению безопасности проведения поверки

Внешний осмотр

Подготовка к поверке и опробование счетчика

Приложение А Схемы подключения счётчика к поверочной установке

Приложение Б Схемы подключения счётчиков к компьютеру

• 1.1   Настоящая методика составлена с учетом требований Приказов Минпромторга России № 2510 от 31.07.2020, № 2907 от 28.08.20, РМГ 51-2002 в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 8.584-2004 и устанавливает методику первичной, периодической и внеочередной поверки счётчиков, а также объем, условия поверки и подготовку к ней.

• 1.2   Настоящая методика распространяется на счётчики электрической энергии многофункциональные серии СЭБ-1ТМ.04Т (далее счётчики), предназначенные для измерения и многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока с номинальным напряжением 230 В, базовым (максимальным) током 5 (100) А, частотой (50 ± 2,5) Гц при непосредственном подключении к сети.

В модельный ряд счётчиков серии СЭБ-1ТМ.04Т входят счётчики, отличающиеся наличием реле управления нагрузкой, наличием второго датчика тока в нулевом проводе, типами интерфейсов связи и способом установки (внутри или снаружи помещений или на DIN-рейку). Счётчики всех вариантов исполнения имеют идентичные метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики, единое программное обеспечение. Варианты исполнения счётчиков и встраиваемых модемов приведены в таблицах 1 - 3.

• 1.3   До ввода в эксплуатацию и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый счётчик.

Интервал между поверками 16 лет.

• 1.4   Периодической поверке подлежат счётчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

• 1.5   Внеочередную поверку проводят при эксплуатации счётчиков в случае:

• -  отсутствия подтверждения результатов поверки счётчика в соответствии с действующим на дату ее проведения нормативным правовым актом, принятым в соответствии с законодательством Российской Федерации об обеспечении единства измерений;

• -  повреждения или отсутствия пломб, обеспечивающих защиту от несанкционированного доступа к узлам настройки (регулировки) счётчика, с вскрытием пломб, предотвращающих доступ к узлам настройки (регулировки) и (или) элементам конструкции счётчика;

• -  в случае утраты формуляра счётчика;

• -  ввода в эксплуатацию счётчика после длительного хранения (более одного интервала между поверками);

• -  при известном или предполагаемом ударном воздействии на счётчик или неудовлетворительной его работе;

• -  продажи (отправки) потребителю счётчика, не реализованного по истечении срока, равного одному интервалу между поверками.

  					ФРДС.411152.009РЭ1	Лист
  						3
  Изм	Лист	№ докум.	Подп.	Дата

• 3.2   При проведении поверки должны соблюдаться условия, установленные в

ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 8.584-2004:

• - температура окружающего воздуха (23±2)°С ;

• -  относительная влажность воздуха (30 - 80) %;

• -  атмосферное давление (630 - 795) мм. рт. ст;

• -  внешнее магнитное поле не превышает естественного фона;

• -  частота измерительной сети (50+0,3) Гц;

• - форма кривой напряжения и тока измерительной сети синусоидальная с Кг не более 2 %;

• -  отклонение напряжения от среднего значения не более +1 %;

• -  отклонение тока от среднего значения не более +1 %.

• 3.3   Перед проведением поверки необходимо изучить документы: ФРДС.411152.009РЭ «Руководство по эксплуатации. Часть 1», ФРДС.411152.009РЭ2 «Руководство по эксплуатации. Часть 3. Дистанционный режим», ФРДС.468369.009РЭ «Терминалы серии Т-1. Руководство по эксплуатации».

• 3.4   Поверка должна проводиться на аттестованном оборудовании и с применением средств поверки, имеющих действующий знак поверки или свидетельство о поверке.

• 4.1   К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки, руководство по эксплуатации на счетчик, эксплуатационную документацию на средства поверки и имеющих стаж работы по данному виду измерений не менее 1 года.

• 5.1   Для проведения поверки должно быть организовано рабочее место, оснащенное средствами поверки в соответствии с таблицей 5.

  Таблица 5- Средства поверки

  Средства поверки	Номер пункта методики поверки	Основные технические характеристики средства поверки
  Прибор для испытания электрической       прочности УПУ-10	10.1	Испытательное напряжение до 10 кВ, погрешность установки напряжения ± 5 %;
  Установка поверочная универсальная     УППУ-МЭ 3.1КМ	8.2, 10.2 10.8	Диапазон напряжений (160-276) В; диапазон токов (0,02-100) А; погрешность измерения активной/реактивной энергии + (0,015/0,03) %; погрешность измерения тока и напряжения + 0,03 %.
  Частотомер    электронно счетный Ч3-63	10.8	Погрешность измерения 5Л0-/
  Секундомер механический СОСпр-2б-2	10.2-10.3	цена деления 0,2 с, класс точности 2
  Источник питания Б5-70	10.2-10.3, 10.8	Напряжение (0-30) В, ток до 50 мА; погрешность индикации ±200 мВ, ±30мА

  Лист

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.009РЭ1

Продолжение таблицы 5

• 5.2 Допускается проведение поверки счётчиков с применением средств поверки, не указанных в таблице 5, но обеспечивающих определение и контроль метрологических характеристик поверяемых счётчиков с требуемой точностью.

Допускается проведение поверки на установке с максимальным током 50 А.

• 6.1   Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 6.2   При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потр ебителей», а так же требования раздела 1 руководства по эксплуатации ФРДС.411152.009РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

• 6.3   К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний, если иное не установлено в эксплуатационных документах на поверочную установку.

• 7.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

• -   лицевая панель счётчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ 31818.11-2012;

• -   во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

• -   на крышке зажимов счётчика должна быть нанесена схема подключения счётчика к электрической сети;

• -   на табло индикатора счётчика отсутствуют сообщения об ошибках;

• -   в комплект счётчика должен входить формуляр и руководство по эксплуатации.

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.009РЭ1

  Лист

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

• 8 Подготовка к поверке и опробование счетчика

• 8.1.1  Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 8.1.2  Подключить средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

• 8.1.3  Если в счетчик установлен дополнительный интерфейсный модуль, то его следует отключить от цепей счетчика и подключить обратно по окончанию поверки.

• 8.1.4  Для определения погрешностей измерения активной и реактивной энергии и мощности прямого и обратного направления, частоты, напряжения и тока:

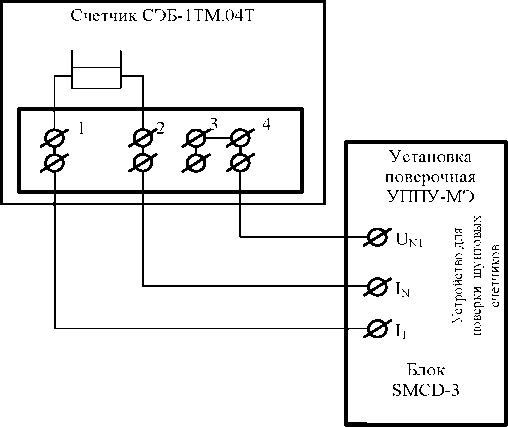

• -   счётчики с одним датчиком тока должны подключаться к поверочной установке по схеме, приведенной на рисунке А.1 приложения А;

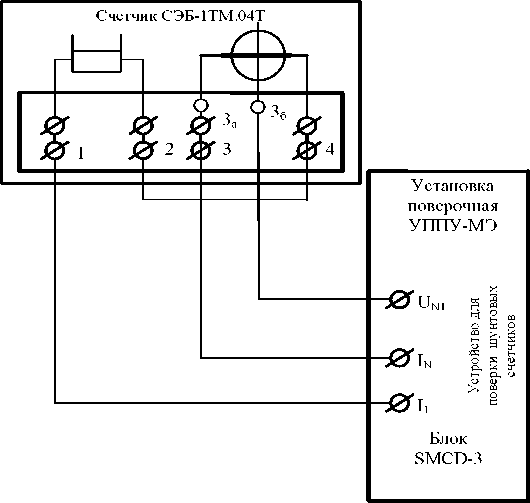

• -   счётчики с двумя датчиками тока должны подключаться к поверочной установке по схеме, приведенной на рисунке А.2 приложения А;

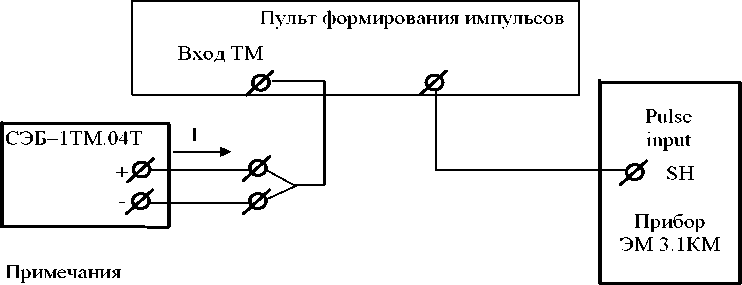

• -   испытательный выход счётчика должен подключаться к поверочной установке по схеме, приведенной на рисунке А.3 приложения А;

• -   назначение и расположение контактов соединителей интерфейсных цепей приведены на рисунке А.4 приложения А.

• 8.1.5 Поверка должна проводиться с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ».

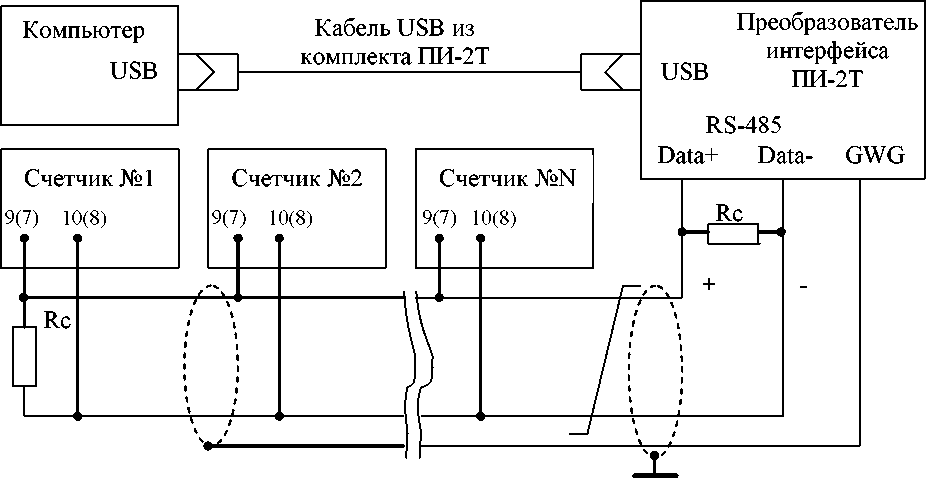

Подключение счётчика к компьютеру для работы через интерфейс RS-485 должно производиться по схеме, приведенной на рисунке Б.1 приложения Б.

Подключение счётчика к компьютеру для работы через оптопорт должно производиться по схеме, приведенной на рисунке Б.2 приложения Б.

• 8.1.6 Подготовка к работе компьютера, программы «Конфигуратор СЭТ-4ТМ» и установка связи со счётчиком

  • 8.1.6.1 Включить питание компьютера и дождаться загрузки операционной системы.

  • 8.1.6.2 Установить на компьютере программное обеспечение «Конфигуратор СЭТ-4ТМ», если оно не было установлено ранее, из дистрибутивного пакета, поставляемого заводом-изготовителем счётчиков. Порядок установки программы «Конфигуратора СЭТ-4ТМ» на компьютере пользователя описан в файле, входящем в состав поставляемого программного обеспечения конфигуратора. После установки программы следует пользоваться загрузочным модулем программы «Конфигуратор СЭТ-4ТМ» той версии, которая указана в таблице 5 или более поздней.

  • 8.1.6.3 Вызвать программу «Конфигуратор СЭТ-4ТМ». При этом на экране должна появиться генеральная форма программы, приведенная на рисунке 1, содержащая панель инструментов, меню режимов и рабочий стол для вызова подчиненных форм из меню режимов.

    					ФРДС.411152.009РЭ1	Лист
    						9
    Изм	Лист	№ докум.	Подп.	Дата

• -   убедиться, что в окнах генеральной формы «Тип счётчика», «1ном», «ином» установились правильные значения для проверяемого счётчика.

• 8.1.6.6 Проверить настройки интерфейса RS-485 счётчика чтением параметров настройки через оптопорт (кроме счетчиков наружной установки). Для чего:

• -   открыть вкладку «Изменение параметров соединения» формы «Параметры соединения» (рисунок 2);

• -   нажать кнопку «Прочитать» в группе элементов «Канал 1»;

• -   убедиться, что в информационном окне генеральной формы программы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», а в окнах вкладки «Скорость», «Четность» отображаются прочитанные значения «9600» и «Нечет» соответственно;

• -   если это не так, то запомнить настройки RS-485, установленные потребителем на стадии эксплуатации, чтобы их вернуть по окончанию поверки счётчика. В окне «Скорость» установить значение «9600» из списка окна, в окне «Четность» установить значение «Нечет» и нажать кнопку «Изменить»;

• -   убедиться, что в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», свидетельствующее о том, что интерфейс RS-485 счётчика настроен на скорость обмена 9600 бит/с с битом контроля нечетности.

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

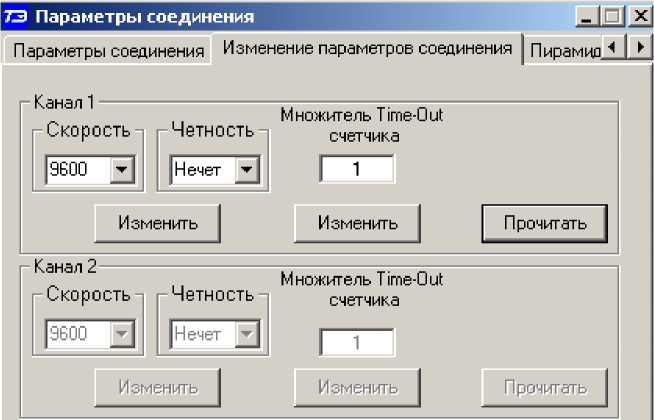

Рисунок 2 - Форма «Параметры соединения», вкладка «Изменение параметров соединения»

• 8.1.6.7 Проверить связь со счётчиком через интерфейс RS-485 (кроме счетчиков наружной установки). Для чего:

• -   подключить счётчик к компьютеру по схеме, приведенной на рисунке Б.1 приложения Б;

• -   нажать одну из кнопок «RS485» на форме «Параметры соединения»;

• -   в окне «Порт» установить номер COM-порта компьютера (COM1-COM255), к которому подключен преобразователь интерфейса ПИ-2Т (ТЕ010);

• -   в окне «Скорость» установить «9600»;

• -   в окне «Четность» установить «Нечет»;

• -   в окне «Стоп-бит» установить «1»;

• -   в окне «Время ожидания ответа счётчика» установить 250 мс;

• -   в окне «Системный TimeOut» установить 50 мс;

• -   нажать кнопку «Автоопределение типа счётчика» на панели инструментов генеральной формы программы;

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.009РЭ1

  Лист

  11

- убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счётчика по интерфейсу RS-485, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1).

• 8.1.6.8 Для счётчиков всех вариантов исполнения снять флаг «Однонаправленный режим учета по модулю» на форме «Параметры и установки», если он установлен. Восстановить флаг по окончанию поверки, если он был установлен на эксплуатации.

8.1.7 Конфигурирование испытательного выхода

• 8.1.7.1 Перед началом внеочередной и периодической поверки с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов и цифровых входов» прочитать и запомнить конфигурацию выхода, установленную потребителем на стадии эксплуатации, чтобы вернуть по окончанию поверки счётчика.

• 8.1.7.2 Произвести конфигурирование испытательного выхода с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов»:

• -   как показано на рисунке 3 для определения погрешности измерения активной энергии прямого направления;

• -   как показано на рисунке 4 для определения погрешности измерения активной энергии обратного направления;

• -   как показано на рисунке 5 для определения погрешности измерения реактивной энергии прямого направления;

• -   как показано на рисунке 6 для определения погрешности измерения реактивной энергии обратного направления.

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

  7_Э Конфигурирование испытательным выходов и цифровых входов

  Конфигурирование | Т елеуправление и телесигнализация |

  Сетевой адрес	Режим испытательных выходов	Канал 0 Выход
  4	в	Импульсы А+

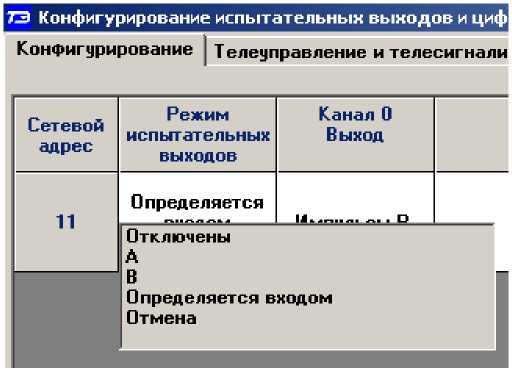

  Рисунок 3 - Конфигурирование испытательных выходов для определения погрешности измерения активной энергии прямого направления

  73 Конфигурирование испытательных выходов и цифровых входов

  Конфигурирование | т елеуправление и телесигнализация]

  Сетевой адрес	Режим испытательных выходов	Канал В Выход
  4	в	Импульсы А-

  Рисунок 4 - Конфигурирование испытательных выходов для определения погрешности измерения активной энергии обратного направления

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.009РЭ1

  Лист

  12

73 Конфигурирование испытательных выходов и цифровых входов

Конфигурирование | Т елеуправление и телесигнализация ]

Рисунок 5 - Конфигурирование испытательных выходов для определения погрешности измерения реактивной энергии прямого направления

73 Конфигурирование испытательных выходов и цифровых входов

Конфигурирование Телеуправление и телесигнализация |

Рисунок 6 - Конфигурирование испытательных выходов для определения погрешности измерения реактивной энергии обратного направления

• 8.1.7.3 Основной (А) и поверочный (В) режимы телеметрии должны переключаться интерфейсной командой посредством формы «Конфигурирование испытательных выходов» путем выбора режима «А» или «В» из меню «Режим испытательных выходов», как показано на рисунке 7.

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата



  Рисунок 7 - Конфигурирование основного (А) и поверочного (В) режима телеметрии

  8.1.8 Перед началом поверки установить внутреннее время счётчика, посредством программы «Конфигуратор СЭТ-4ТМ», формы «Время»\«Установка и коррекция». При этом время компьютера должно быть установлено по шестому сигналу точного времени или любому другому источнику точного времени. Например, по серверу точного времени ВНИИФТРИ ntp2.vniiftri.ru.

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.009РЭ1

  Лист

  13

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

• 8.2.1 Перед началом поверки, посредством формы конфигуратора «Управление режимами индикации», вкладки «Маски» прочитать и запомнить установленные маски режимов индикации, чтобы их восстановить по окончанию поверки. Размаскировать все режимы индикации, сняв все маски по кнопке «Выбрать все» и записать в счётчик по кнопке «Передать в прибор».

• 8.2.2.1 Подать на параллельную цепь счётчика номинальное напряжение и отключить ток. Убедиться, что в течение 1,5 с, включились все элементы индикации ЖКИ. Если времени анализа оказалось недостаточным, то включить все элементы индикации можно через интерфейсы связи посредством формы конфигуратора «Управление режимами индикации», вкладки «Управление», нажатием кнопки «Тест УИ». При этом включаются все элементы индикации ЖКИ на время 5 с, после чего индикатор возвращается в прерванный режим индикации.

• 8.2.2.2 Убедиться, что через 2-3 секунды счётчик перешел в режим индикации основных параметров, в подрежим индикации текущих измерений, с отображением на индикаторе:

• -      пиктограмм текущего тарифа «Т1», «Т2», «Т3», «Т4»);

• -      пиктограмм текущего вида (направления) активной энергии;

• -      значения активной энергии нарастающего итога по текущему тарифу текущего направления с размерностью «кВт^ч».

• 8.2.2.3 Посредством программы «Конфигуратор СЭТ-4ТМ» формы «Расширенные массивы энергии» прочитать энергию нарастающего итога, нажатием кнопки «Всего» на поле формы.

• 8.2.2.4 Убедиться, что округленное до второго знака после запятой прочитанное конфигуратором значение активной энергии по текущему тарифу, равно значению энергии, индицируемой счётчиком.

• 8.2.2.5 Убедиться, что по каждому короткому нажатию кнопки управления РЕЖИМ ИНД производится перебор параметров подрежима индикации энергии нарастающего итога в следующей последовательности:

• -   активная прямого направления по тарифу 1 с включением «Т1», «^-»;

• -   активная прямого направления по тарифу 2 с включением «Т2», «^-»;

• -   активная прямого направления по тарифу 3 с включением «Т3», «^-»;

• -   активная прямого направления по тарифу 4 с включением «Т4», «^»;

• -   активная прямого направления по сумме тарифов с включением «^»;

• -   активная обратного направления по тарифу 1 с включением «Т1», «^»;

• -   активная обратного направления по тарифу 2 с включением «Т2», «^»;

• -   активная обратного направления по тарифу 3 с включением «Т3», «^»;

• -   активная обратного направления по тарифу 4 с включением «Т4», «^»;

• -   активная обратного направления по сумме тарифов с включением «^»;

• -   реактивная прямого направления по тарифу 1 с включением «Т1», «^»;

• -   реактивная прямого направления по тарифу 2 с включением «Т2», «^»;

• -   реактивная прямого направления по тарифу 3 с включением «Т3», «^»;

• -   реактивная прямого направления по тарифу 4 с включением «Т4», «^»;

• -   реактивная прямого направления по сумме тарифов с включением «^»;

• -   реактивная обратного направления по тарифу 1 с включением «Т1», «^»;

  					ФРДС.411152.009РЭ1	Лист
  						14
  Изм	Лист	№ докум.	Подп.	Дата

• 8.2.2.6 Убедиться, что каждое значение энергии, индицируемое при индикации энергии нарастающего итога, равно соответствующему значению энергии, прочитанному по интерфейсу связи (п. 8.2.2.3).

• 8.2.2.7 Перейти в режим индикации вспомогательных параметров по длинному нажатию кнопки РЕЖИМ ИНД (более 1 секунды, но менее 5) и убедиться, что по каждому короткому нажатию кнопки производится смена индикации в следующей последовательности (по кольцу):

• -   активная мощность «Р» с размерностью «Вт»;

• -   реактивная мощность «Q» с размерностью «Вар»;

• -   полная мощность «S» с размерностью (не индицируется) В^А;

• -   напряжение сети «U» с размерностью (не индицируется) В;

• -   напряжение батареи «Ub» с размерностью (не индицируется) В;

• -   ток «U» с размерностью (не индицируется) А;

• -   коэффициент активной мощности «CoS» без размерности;

• -   коэффициент реактивной мощности «Sin» без размерности;

• -   коэффициент реактивной мощности «tAn» без размерности;

• -   частота сети «F» с размерностью (не индицируется) Гц;

• -   время без размерности;

• -   дата без размерности;

• -   температура с размерностью «°С».

• 8.2.2.8 Перейти в режим индикации технологических параметров по сверхдлинному нажатию кнопки управления (более 5 секунд) и убедиться, что по каждому короткому нажатию кнопки производится смена индикации в следующей последовательности (по кольцу):

• -   версия внутреннего программного обеспечения (ПО) с индикацией в двух старших разрядах табло символов «по» 1900.хх;

• -   контрольная сумма метрологически значимой части ПО с индикацией в трех старших разрядах табло символов «crc» А56В;

• -   загруженность процессора «EFF» с размерностью (не индицируется) %;

• -   свободная память «FhP» размерностью (не индицируется) %;

• -   сетевой адрес «CA» короткий без размерности.

• 8.2.3.1 Счётчик наружной установки не имеет собственного ЖК индикатора, и визуализация данных измерений счётчика производится через удаленный терминал Т-1.01МТ, Т-1.01МТ/1, подключаемый к счётчику по радиоканалу через встроенный радиомодем. Терминал входит в комплект поставки счётчика наружной установки, имеет индикатор и одну кнопку управления режимами индикации.

• 8.2.3.2 Проверку функционирования проводить по методике, изложенной в п. 8.2.2 также, как и для счётчика внутренней установки. При этом считывание информации должно производиться с индикатора терминала, а управление режимами индикации производиться кнопкой управления терминала.

Результат поверки считается положительным, если функционирует кнопка управления, на табло ЖКИ отображается информация без искажения символов и отсутствуют сообщения об ошибках.

• 8.2.4.1 Для проверки функционирования электронных пломб открыть форму конфигуратора «Журналы событий» из меню «Параметры»\«Время».

  					ФРДС.411152.009РЭ1	Лист
  						16
  Изм	Лист	№ докум.	Подп.	Дата

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

• 8.2.4.2 Проверить функционирование электронной пломбы крышки зажимов, для чего:

• -  закрыть крышку зажимов;

• -  включить счётчик;

• -  прочитать и запомнить содержимое верхней строки журнала «Откры-тие/закрытие защитной крышки зажимов», которая должна содержать штамп времени открытия и штамп времени закрытия крышки;

• -  выключить счётчик;

• -  открыть и, через (4-5) секунд, закрыть крышку зажимов в выключенном состоянии счётчика;

• -  включить счётчик и прочитать верхнюю строку журнала «Открытие/закрытие защитной крышки зажимов»;

• -  убедиться, что в верхней строке журнала зафиксировалось время откры-тия/закрытия крышки зажимов в выключенном состоянии счётчика.

• 8.2.4.3 Проверить функционирование электронной пломбы крышки счётчика, аналогично описанному в п. 8.2.4.2, с той лишь разницей, что открывать/закрывать следует крышку счётчика после снятия крепежных винтов, а читать записи журнала «Вскрытия счётчика».

• 8.2.4.4 У счетчика для установки на DIN-рейку проверить функционирование электронной пломбы крышки батарейного отсека счётчика, аналогично описанному в п. 8.2.4.2, с той лишь разницей, что открывать/закрывать следует крышку батарейного отсека после снятия крепежных винтов, а читать записи журнала «Открытие/закрытие защитной крышки батарейного отсека».

Результаты поверки считают положительными, если формируются записи в журналах «Открытие/закрытие защитной крышки зажимов», «Вскрытия счётчика» «Откры-тие/закрытие защитной крышки батарейного отсека» при открытии/закрытии соответствующих крышек.

• 8.2.5.1 Проверку внутренних логических структур и массивов счётчика проводить с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ». При этом счётчик должен быть подключен к компьютеру через интерфейс RS-485 по схеме, приведенной на рисунке Б.1 приложения Б, или через оптопорт по схеме, приведенной на рисунке Б.2 приложения Б.

• 8.2.5.2 Подготовить к работе компьютеры и «Конфигуратор СЭТ-4ТМ» в соответствии с требованиями п.п. 8.1.5, 8.1.6 настоящей методики.

• 8.2.5.3 Подключить счётчик к поверочной установке, установить номинальное напряжение и отключить ток.

• 8.2.5.4 Открыть форму «Проверка функционирования по п. 1.2.20 ТУ» из меню «Поверка». При внеочередной и периодической поверке снять флаг «Проверять версию ПО». При первичной поверке установить флаг «Проверять версию ПО».

• 8.2.5.5 Нажать кнопку «Прочитать из прибора» на панели инструментов генеральной формы программы «Конфигуратор СЭТ-4ТМ».

• 8.2.5.6 Программа производит последовательную проверку операций считывания параметров и данных и проверку внутренних логических структур и массивов. Последовательность операций проверки и ее результаты отображаются в строках информационного окна формы. По окончанию проверки выдается результат в строке «Соответствие требованиям п. 1.2.20 ТУ» в виде сообщений «ДА» или «НЕТ» с предложением сохранения протокола проверки в базе данных конфигуратора

  					ФРДС.411152.009РЭ1	Лист
  						17
  Изм	Лист	№ докум.	Подп.	Дата

• 8.2.5.7 Если при внеочередной или периодической поверке общий результат проверки отрицательный, то необходимо просмотреть все строки таблицы проверки параметров, имеющие заключение «НЕТ». Контекстная подсказка по несоответствию параметра может быть получена путем наведения указателя манипулятора «мышь» на сообщение «НЕТ». Если несоответствие связано с параметром, измененным пользователем на стадии эксплуатации, то параметр необходимо запомнить, установить в соответствии с требованиями контекстной подсказки (параметры по умолчанию завода-изготовителя) и повторить проверку по п. 8.2.5. По окончанию проверки параметр должен быть восстановлен.

• 8.2.5.8 Для сохранения протокола поверки в базе данных конфигуратора необходимо создать базу данных, если она не создана, и присвоить ей имя. Для создания базы данных нажать кнопку «Создать чистую базу данных» на форме «База данных» из меню «Пар а-метры». Внешний вид формы базы данных приведен на рисунке. 8.

• 8.2.5.9 При утвердительном ответе на предложение сохранения протокола в базе данных конфигуратор запрашивает путь к базе с выдачей формы обзора файлов компьютера. После выбора файла требуемой базы данных в форме обзора, конфигуратор записывает протокол в указанную базу.

• 8.2.5.10 Для просмотра, сохраненного в базе протокола, нужно в окне счётчиков выделить требуемый счётчик (нажатием левой кнопки манипулятора «мышь») и нажать кнопку «Проверка по ТУ» на поле формы. При этом в окне параметров будет выведен список сохраненных протоколов по выбранному счётчику с указанием даты проверки. Выделить требуемый протокол в окне параметров (нажатием левой кнопки манипулятора «мышь») и нажать кнопку «Открыть измерение» на поле формы. При этом формируется файл протокола в формате Word с возможностью просмотра, сохранения в файле под указанным именем или получения твердой копии на бумаге.

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

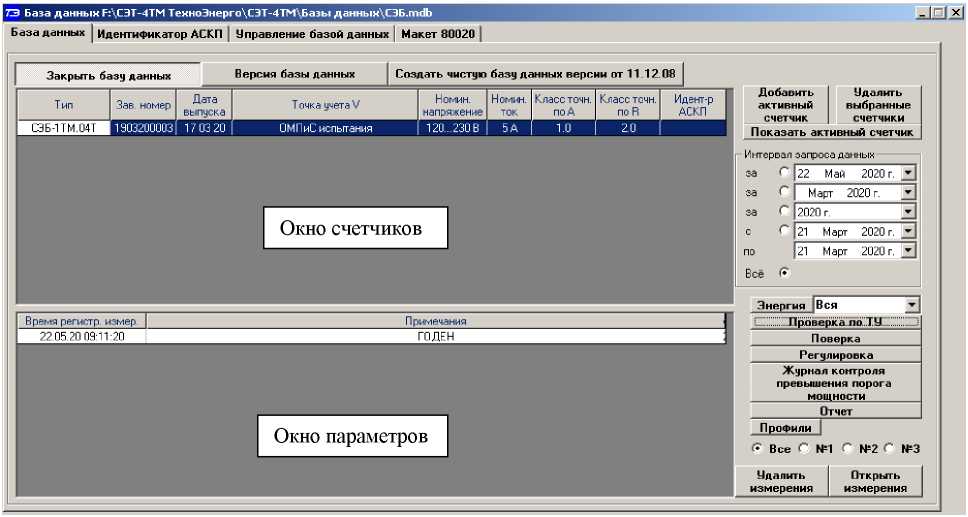

  Рисунок 8 - Форма «База данных»

  Результаты поверки считают положительными, если по окончанию проверки в строке «Соответствие требованиям п. 1.2.20 ТУ» выдается сообщение «Да» и отсутствуют ошибки обмена в окне «Состояние обмена».

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.009РЭ1

  Лист

  18

• 8.2.6.1 Этот пункт не выполняется, если проверяемый счётчик не имеет встроенного радиомодема (таблица 1).

• 8.2.6.2 Проверку функционирования встроенного радиомодема следует проводить с применением терминала Т-1.01МТ или Т-1.01МТ/1, входящего в состав комплекта счётчиков наружной установки.

• 8.2.6.3 Подготовить терминал к работе, для чего записать в его параметры конфигурации адрес радиомодема счётчика, равный серийному номеру счётчика, указанному на шкале счётчика.

• 8.2.6.4 Подключить терминал к компьютеру через оптопорт и настроить конфигур а-тор для работы через оптопорт, как описано в п. 8.1.6.4.

• 8.2.6.5 Открыть форму «Радиомодем» из меню «Параметры», вид которой приведен на рисунке 9.

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

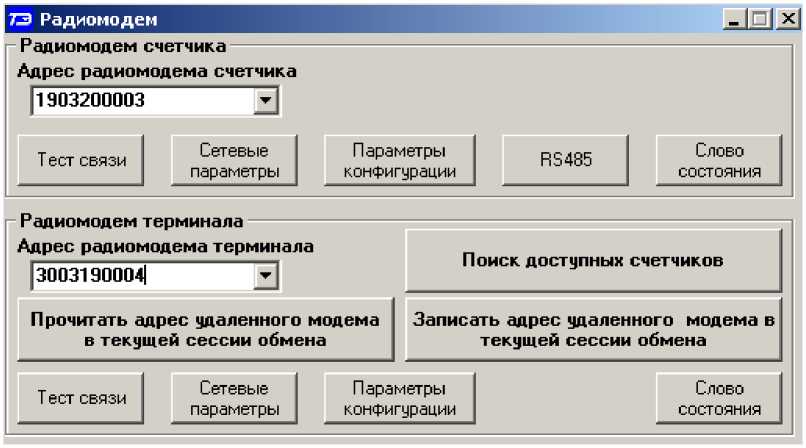

Рисунок 9 - Форма «Радиомодем»

• 8.2.6.6 В окно формы «Адрес радиомодема терминала» ввести серийный номер терминала, указанный на его шкале, или адрес 0000000000 (10 нулей). Ввод серийного номера завершить нажатием кнопки «Enter».

• 8.2.6.7 Проверить связь с терминалом через оптопорт, для чего нажать кнопку «Тест связи» в группе элементов «Радиомодем терминала» и убедиться, что в окне сообщений конфигуратора (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен».

• 8.2.6.8 Вызвать форму «Параметры конфигурации радиомодема терминала», нажатием кнопки «Параметры конфигурации» в группе «Радиомодем терминала», вид формы приведен на рисунке 10. Прочитать конфигурационные параметры радиомодема терминала по кнопке «Прочитать все».

• 8.2.6.9 В окно «Адрес модема счётчика» ввести серийный номер проверяемого счётчика и записать его в терминал, по кнопке, расположенной справа от окна. На рисунке 10 это 1403190003. Убедиться, что в окне сообщений конфигуратора (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен». После успешной записи нажать кнопку «Записать адрес удаленного модема в текущей сессии обмена».

• 8.2.6.10 Убедиться, что на табло терминала индицируется один из режимов индикации проверяемого счётчика и отсутствуют сообщения об ошибках в виде сообщений: «Err 00», «Err 01».

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.009РЭ1

  Лист

  19



  Рисунок 10 - Форма «Радиомодем терминала»

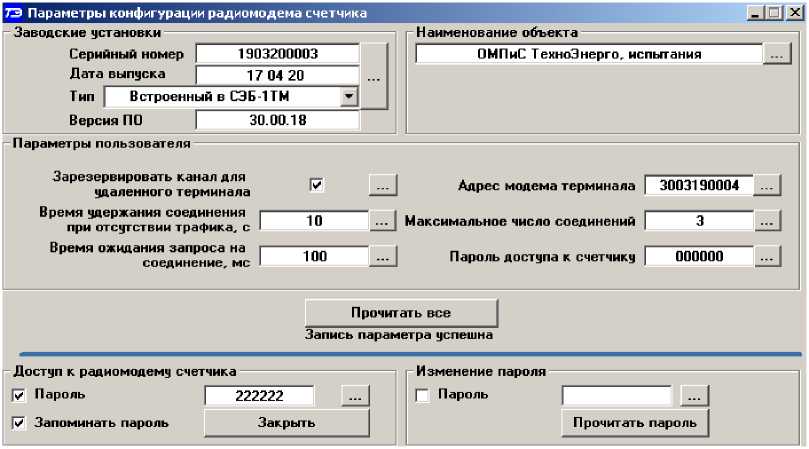

• 8.2.6.11 Вызвать форму «Параметры конфигурации радиомодема счётчика», нажатием кнопки «Параметры конфигурации» в группе «Радиомодем счётчика», вид формы приведен на рисунке 11. Прочитать конфигурационные параметры радиомодема счётчика по кнопке «Прочитать все».В окно «Адрес модема терминала» ввести серийный номер терминала и записать его в счётчик, по кнопке, расположенной справа от окна. На рисунке 11 это 3003190004. Убедиться, что в окне сообщений конфигуратора (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен».

• 8.2.6.12 Нажать кнопку управления режимами индикации терминала и убедиться, что режим индикации счётчика изменяется и отображается на табло терминала.

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата



  Рисунок 11 - Форма «Радиомодем терминала»

Результаты поверки считают положительными, если радиомодем устанавливает соединение с терминалом, на табло терминала отображаются индицируемые параметры счётчика и производится изменение режимов индикации счётчика по нажатию кнопки терминала.

• 9.1   Проверку идентификационных характеристик программного обеспечения (ПО) счётчика проводят в процессе проверки функционирования устройства индикации, описанной в п. 8.2.2.8. При этом на экране ЖКИ должно отсутствовать сообщение об ошибке Е-42 «Ошибка контрольной суммы метрологически значимой части ПО».

Результаты поверки считаются положительными, если версия ПО счетчиков 1900.ХХ и контрольная сумма метрологически значимой части ПО А56В, а на ЖКИ отсутствует сообщение об ошибке Е-42.

• 10 Определение метрологических характеристик счетчика

• 10.1.1 Проверку электрической прочности изоляции напряжением переменного тока частотой 50 Гц проводить по ГОСТ 31819.21-2012, прикладывая испытательное напряжение между контактами счётчика, указанными в таблице 6.

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

  Таблица 6 - Номера контактов счётчика для проверки электрической прочности изоляции

  Номера контактов, между которыми прикладывается испытательное напряжение		Величина испытательного напряжения
  Для счётчиков внутренней установки
  1 - 4	«Земля», 5 - 10	4 кВ
  5, 6	«Земля», 1 - 4, 7 - 10	2 кВ
  Для счётчиков наружной установки
  1 - 4	«Земля» , 5, 6	4 кВ
  Для счётчиков установки на DIN-рейку
  1 - 4	«Земля», 5 - 8	4 кВ
  5, 6	«Земля», 1 - 4, 7 - 8	2 кВ
  Примечание - «Землей» является проводящая пленка из фольги, охватывающая счётчик и присоединенная к плоской проводящей поверхности, на которой установлен цоколь счётчика.

• 10.1.2 Мощность источника испытательного напряжения 50 Гц должна быть не менее 500 В-А. Увеличивать напряжение в ходе испытания следует плавно, начиная со 100 В и далее равномерно или ступенями, не превышающими 10 % установленного напряжения, в течение от 5 до 10 секунд до 2 кВ или 4 кВ. При достижении испытательного напряжения, счётчик выдерживают под его воздействием в течение 1 мин, контролируя отсутствие искрения, пробивного разряда или пробоя. Затем испытательное напряжение плавно уменьшают.

Результаты поверки считают положительными, если не произошло пробоя изоляции и ни один импульс не вызвал образования дуги. Появление коронного разряда или шума не является признаком неудовлетворительных результатов испытаний.

• 10.2.1 Проверку стартового тока проводить для прямого и обратного направления активной и реактивной энергии при номинальном напряжении, токе 0,0041ном (20 мА) и коэффициенте мощности, равном единице, в исполнениях счетчиков со вторым датчиком тока в нулевом проводе - для каждого датчика тока.

• 10.2.2 В качестве индикатора использовать светодиодный индикатор, подключенный к испытательному выходу по схеме, приведенной на рисунке 12.

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.009РЭ1

  Лист

  21

• 10.2.3 Произвести конфигурирование испытательного выхода счётчика для каждого вида энергии, как описано в п. 8.1.7.2 и перевести в режим поверки (В), как описано в п. 8.1.7.3. Конфигурирование датчиков тока производится установкой/снятием флагов соответствующих датчику в фазном проводе и нулевом проводе на форме «Параметры и установки».

• 10.2.4 Снять напряжение с параллельной цепи счётчика и через 10 секунд подать напряжение, включить секундомер и измерить период включения светодиодного индикатора.



  VD1 - Индикатор единичный АЛ307БМ

  R1 - Резистор С2-33Н-0,25-1 кОм±5 %

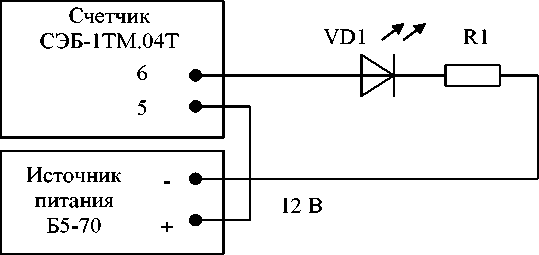

  Рисунок 12 - Схема подключения счётчика для проверки стартового тока и самохода

Результаты поверки считают положительными, если счётчик регистрирует ток и мощности, а период следования импульсов на испытательном выходе менее 60 с для прямого и обратного направления активной и реактивной энергии.

• 10.3.1 Проверку отсутствия самохода следует проводить при максимальном рабочем напряжении (276 В) и отсутствии тока в последовательной цепи.

• 10.3.2 Проверку проводить по каждому виду энергии обоих направлений, в исполнениях счетчиков со вторым датчиком тока в нулевом проводе - для каждого датчика тока. В качестве индикатора использовать светодиодный индикатор, подключенный к испытательному выходу по схеме, приведенной на рисунке 12. Конфигурирование датчиков тока производится установкой/снятием флагов соответствующих датчику в фазном проводе и нулевом проводе на форме «Параметры и установки».

• 10.3.3 Произвести конфигурирование испытательного выхода счётчика для каждого вида энергии, как описано в п. 8.1.7.2 в режиме поверки (В).

• 10.3.4 Снять напряжение с параллельной цепи счётчика и через 10 секунд подать напряжение и включить секундомер. Дождаться включения светодиодного индикатора испытательного выхода и остановить секундомер.

Результаты поверки считают положительными, если светодиод не включился за время, рассчитанное по формуле (1) для счётчиков активной энергии класса точности 1, по формуле (2) для счётчиков реактивной энергии класса точности 1:

• -   1,63 мин (98 с) для счётчика активной энергии;

• -   1,30 мин (78 с) для счётчика реактивной энергии.

Проверку самохода можно прекратить, и считать результаты поверки положительными, если светодиод не включился за указанное время.

.        600х 10⁶

At >----------------

^k • ^m • ^U _Ном ’¹ макс

.        480х10⁶

At >---------------

^k • ^m • ^ино_М • ¹_Макс

где   At    - время анализа самохода, мин;

m - число изМерительных элеМентов;

k - число импульсов выходного устройства на 1 кВт-ч, имп./(кВт-ч) (имп./(квар-ч));

ином - номинальное напряжение;

1макс - максимальный ток, А.

• 10.4 Определение основной относительной погрешности измерения активной и реактивной энергии и мощности, вызываемой изменением тока, проверка класса точности

• 10.4.1 Определение основной относительной погрешности измерения активной энергии проводить методом непосредственного сличения с эталонным счётчиком поверочной установки по импульсам телеметрии при значениях информативных параметров входного сигнала, приведенных в таблице 7 для прямого направления активной энергии, и испытание № 4 для обратного направления активной энергии.

• 10.4.2 Определение основной относительной погрешности измерения активной мощности прямого и обратного направления проводить методом сравнения со значением активной мощности, измеренной эталонным счётчиком поверочной установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 7. Относительную погрешность измерения активной мощности 5P, %, рассчитывать по формуле (3)

8P = ^РИЗМ -^Ро-100 ,                                 (3)

Ро

где   5P    - относительная погрешность измерения активной мощности, %;

Ризм - значение активной мощности, измеренное поверяемым счётчиком, Вт;

Ро - значение активной мощности, измеренное эталонным счётчиком, Вт.

• 10.4.3 Допускается проверку по предыдущему пункту (п. 10.4.1) проводить для прямого направления активной мощности при значениях информативных параметров входного сигнала, приведенных в таблице 7, и испытание № 4 для обратного направления активной мощности. При этом для прямого и обратного направления активной энергии проводить испытание № 4 с целью проверки функционирования испытательных выходов. Остальные испытания не проводятся, а погрешности гарантируются схемно-техническими решениями.

Результаты поверки считают положительными, если счётчик соответствует классу точности, а относительные погрешности измерений активной энергии и мощности прямого и обратного направления находятся в пределах, приведенных в таблице 7.

• 10.4.4 Определение основной относительной погрешности измерения реактивной энергии проводить методом непосредственного сличения с эталонным счётчиком поверочной установки по импульсам телеметрии при значениях информативных параметров входного сигнала, соответствующих испытаниям № 4, 5 таблицы 7 для прямого направления реактивной энергии, и испытание № 4 для обратного направления реактивной энергии.

  					ФРДС.411152.009РЭ1	Лист
  						23
  Изм	Лист	№ докум.	Подп.	Дата

Таблица 7 - Значения информативных параметров входного сигнала

Примечания:

• 1 При испытаниях время измерения устанавливать равное 10 с. Изменение погрешности при двух, трех измерениях не должно превышать 0,1 допускаемого значения погрешности, указанного в таблице.

• 2 Конфигурирование испытательных выходов для работы в основном режиме А (500 имп./(кВт^ч) (имп./(квар^ч)) и поверочном режиме В (16000 имп./(кВт-ч) (имп./(квар^ч)) проводить согласно п. 8.1.7.З.

• 3 Для вариантов исполнений с двумя датчиками тока испытания проводят для каждого датчика тока.

• 10.4.5 Определение основной относительной погрешности измерения реактивной мощности прямого и обратного направления проводить методом сравнения со значением реактивной мощности, измеренной эталонным счётчиком поверочной установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 7. Относительную погрешность измерения реактивной мощности 5Q, %, рассчитывать по формуле (4)

₈Q = ^Q1BM - ^Qo -100 ,                                (4)

Qo

где   5Q   - относительная погрешность измерения реактивной мощности, %;

Qизм - значение реактивной мощности, измеренное поверяемым счётчиком, вар; Qо - значение реактивной мощности, измеренное эталонным счётчиком, вар.

Результаты поверки считаются положительными, если счётчик соответствует классу точности, а относительные погрешности измерений реактивной энергии и мощности прямого и обратного направления находятся в пределах, приведенных в таблице 7.

• 10.5.1 Определение погрешности измерения коэффициентов мощности проводить при базовом токе, номинальном напряжении (230 В) и четырех значений углов сдвига фаз между током и напряжением (60 ° - первый квадрант; 120 “-второй квадрант; 240 ° - третий квадрант; 300 “-четвертый квадрант) с целью проверки алгоритма вычисления.

  					ФРДС.411152.009РЭ1	Лист
  						24
  Изм	Лист	№ докум.	Подп.	Дата

Вычисление счётчиком коэффициента активной мощности К_р производится по формуле (5), коэффициента реактивной мощности KQ по формуле (6) и коэффициента реактивной мощности Ktg по формуле (7)

где P - активная мощность, измеряемая счётчиком;

Q - реактивная мощность, измеряемая счётчиком;

S - полная мощность, измеряемая счётчиком.

• 10.5.2 Установить угол сдвига фаз между током и напряжением равным 60 ° (первый квадрант). Установить время усреднения эталонного счётчика 10 с и режим ИЗМЕРЕНИЯ\МОЩНОСТЬ. Произвести измерения эталонным счётчиком значений активной, реактивной и полной мощности и посчитать эталонные значения коэффициентов мощности по формулам (5), (6), (7).

• 10.5.3 Считать с проверяемого счётчика значение измеренных коэффициентов мощности К_ИЗМ (cos9, sin9, tg9) и вычислить относительную погрешность измерения коэффициента мощности по формуле (8)

  Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

5k = ^{Кизм Кэ} -100, %                                 (8)

K э

• 10.5.4 Повторить проверку для второго, третьего и четвертого квадрантов, как описано в п.п. 10.5.2, 10.5.3.

• 10.5.5 В исполнениях счетчиков со вторым датчиком тока в нулевом проводе измерения проводить для каждого датчика тока. Конфигурирование датчиков тока производится установкой флага соответствующего датчика в фазном или нулевом проводе на форме «Параметры и установки».

Результаты испытаний считают положительными, если вычисленные погрешности измерения коэффициентов мощности не превышают значений, вычисленных по формулам (9), (10), (11) и приведенных в таблице 8.

5kp = 5p+5s, %

SkQ = 5q+5s, %

5ktg = 5q+5p, %

где 5p - предел основной относительной погрешности измерения активной мощности;

5q - предел основной относительной погрешности измерения реактивной мощности;

5s - предел основной относительной погрешности измерения полной мощности, численно равный пределу основной относительной погрешности измерения реактивной мощности.

Таблица 10 - Пределы допускаемой погрешности счетчиков при измерении параметров сети, показателей качества электрической энергии

10.7 Определение основной относительной погрешности измерения активной и реактивной мощности, напряжения и тока целесообразно проводить в автоматизированном режиме с применением программы «Конфигуратор СЭТ-4ТМ» и формы «Измеритель погрешности», внешний вид которой приведен на рисунке 13. Такую проверку можно проводить только для счётчиков с интерфейсом RS-485 (т.е. кроме счетчиков наружной установки).

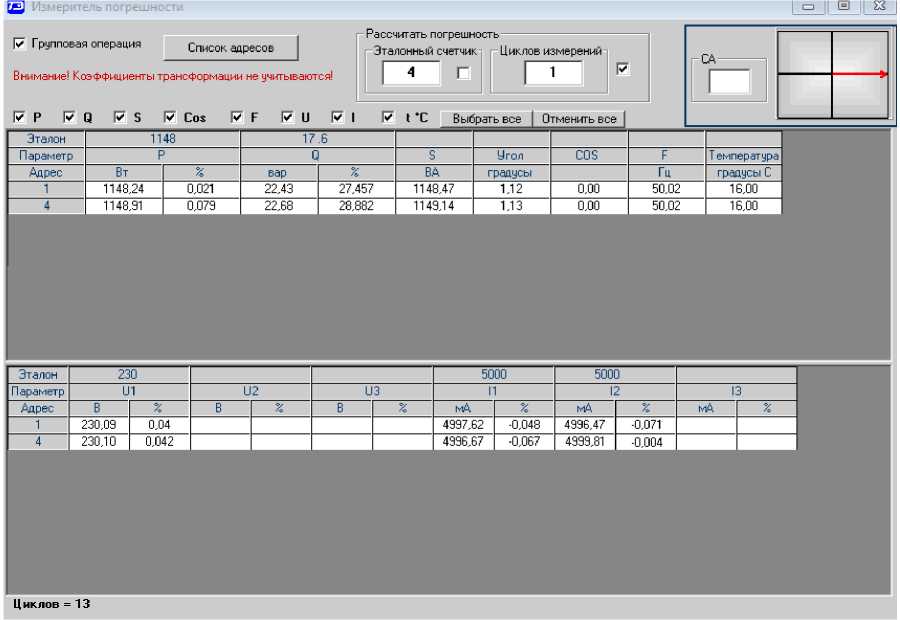

Рисунок 13 - Форма «Измеритель погрешности»

• 10.7.2 В строке «Эталон» над каждым интересующим параметром ввести эталонное значение, измеренное внешним эталонным средством, относительно которого нужно вычислить погрешность измерения счётчика.

• 10.7.3 Нажать кнопку «Прочитать из прибора», расположенную на панели инструментов генеральной формы. При этом «Конфигуратор СЭТ-4ТМ» производит чтение приведенных в окнах формы параметров, их отображение в соответствующих окнах, усреднение и вычисление погрешности измерения относительно введенных эталонных значений. Рассчитанные относительные погрешности индицируется в соответствующих окнах с размерностью «%».

• 10.7.4 Для определения погрешностей группы счётчиков (до 6 штук) их сетевые адреса нужно указать в форме «Список адресов», установить флажок «Групповая операция» и повторить п. 10.7.3. При этом вычисленные погрешности каждого поверяемого счётчика будут отображаться на отдельной строке формы «Измеритель погрешности».

• 10.8.1 Определение точности хода часов во включенном состоянии счётчика проводить измерением периода сигнала времязадающего генератора на испытательном выходе счётчика согласно раздела 5 ГОСТ IEC 61038-2012.

• 10.8.2 Для проведения проверки собрать схему, приведенную на рисунке 14. При этом счётчик должен быть подключен к компьютеру через оптопорт по схеме, приведенной на рисунке Б.2 приложения Б. Проверку проводить при номинальном напряжении и номинальной частоте сети.

R1 - Резистор С2-33Н-0,25-1,0 кОм ± 5 %

R2 - Резистор С2-33Н-0,25-4,3 кОм ± 5 %

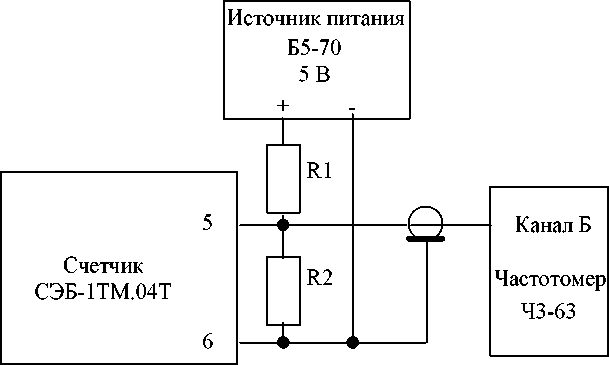

Рисунок 14 - Схема подключения оборудования для проверки точности хода часов

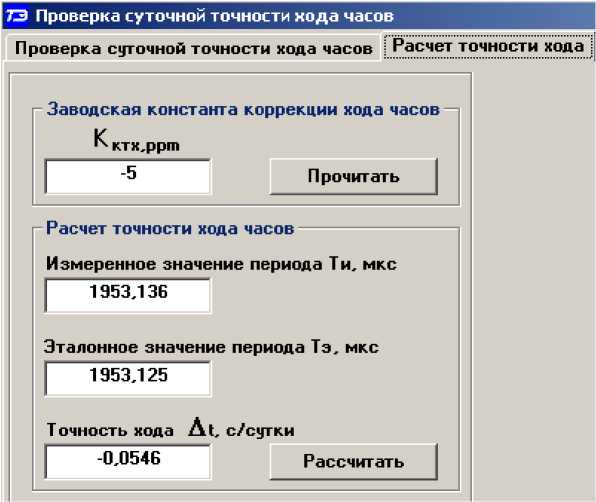

Рисунок 15 - Форма «Расчет точности хода»

значение периода сигнала времязадающего генератора, измеренное частотомером до четвертого знака после запятой, и нажать кнопку «Рассчитать». При этом конфигуратор производит:

• -  чтение заводской константы коррекции точности хода Кктх с отображением в окне «Кктх, ppm»;

• -  чтение варианта исполнения счётчика и установку значения эталонного периода сигнала времязадающего генератора в зависимости от типа счётчика с отображением в окне «Тэ, мкс» (1953,125 мкс для СЭБ-1ТМ.04Т);

• -  расчет точности хода часов по формуле (16) с отображением результата расчета в окне формы «Точность хода At, с/сут».

Результаты поверки считают положительными, если точность хода часов в нормальных условиях, посчитанная по формуле (16) или рассчитанная конфигуратором, находится в пределах ±0,5 с/сут.

ВНИМАНИЕ! После внеочередной и периодической поверки восстановить запомненные пользовательские параметры, если они были изменены в ходе поверки:

• -   скорость обмена по RS-485, п. 8.1.6.6;

• -   флаг «Однонаправленный режим учета по модулю» п. 8.1.6.8;

• -   конфигурацию испытательного выхода п. 8.1.7.1;

• -   маски режимов индикации п. 8.2.1.

• 11.1  Соответствие счетчика метрологическим требованиям подтверждается положительными результатами поверки при определении метрологических характеристик по каждому пункту раздела 10 «Определение метрологических характеристик счетчика» данной методики поверки.

• 12.1  Результаты поверки оформляются в соответствии с Приказом Минпромторга России № 2510 от 30.07.20, РМГ-51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.

• 12.2  Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 12.3  При удовлетворительных результатах поверки, по заявлению владельца средства измерений или лица, предъявившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в формуляр средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

Знак поверки наносится на счётчик давлением на навесную пломбу, расположенную в месте крепления верхней части корпуса к основанию.

Результаты поверки заносят в раздел 5 формуляра ФРДС.411152.009ФО.

• 12.4  При неудовлетворительных результатах поверки, средство измерений признают непригодным к применению, и, по заявлению владельца средства измерений или лица, предъявившего его на поверку, выписывается извещение о непригодности к применению средства измерений.

  					ФРДС.411152.009РЭ1	Лист
  						30
  Изм	Лист	№ докум.	Подп.	Дата

Приложение А

(обязательное)

Схемы подключения счётчика к поверочной установке

А.1 Схема подключения счётчиков с одним датчиком тока к поверочной установке приведена на рисунке А.1. Схема подключения счётчиков с двумя датчиками тока к поверочной установке приведена на рисунке А.2. Назначение контактов соединителей интерфейсных цепей приведены на рисунке А.3.

Рисунок А.1 - Схема подключения счётчиков с одним датчиком тока к установке УППУ-МЭ

• 1 Значение I не должно превышать 30 мА.

• 2 Номера контактов испытательных выходов 5 (+), 6 (-).

Приложение Б

(рекомендуемое)

Схемы подключения счётчиков к компьютеру

Б.1 Схема подключения счётчиков к компьютеру через интерфейс RS-485 приведена на рисунке Б.1. Схема подключения счётчика к компьютеру через оптопорт приведена на рисунке Б.2.

Инв.№ подл. I Подп. и дата     |Взам. инв.№ |Инв.№ дубл. I Подп. и дата

Ф2.106-5а

Формат А4
