ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора •тест - Москва»

Е.В. Морин

I -1 регмо”«” -   '   ■ ■

« 25 » мая 2016 г.

--"<’*

Государственная система обеспечения единства измерений

Счётчики холодной и горячей воды тахометрические GROEN серии Dual, WR, DR, WT

Методика поверки

РТ-МП-3443-449-2016 г. Москва 2016

СОДЕРЖАНИЕ

Приложение А

Приложение Б

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на счётчики воды тахометрические GROEN серии DUAL, WR, DR, WT (далее - счётчики), изготавливаемые ООО «Энергобыт», Россия, и «CHONGQING GROEN IMP.& EXP. СО., LTD», КНР, и устанавливает объём и методы их первичной и периодической поверок.

  • 1.2 Интервал между поверками:

  • - 4 года для счётчиков горячей воды;

  • - 6 лет для счётчиков холодной воды.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1- Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1. Внешний осмотр

7.1.

Да

Да

2. Проверка герметичности

7.2.

Да

Да

3. Опробование

7.3.

Да

Да

4. Проверка открытия и закрытия переключающего устройства в диапазоне заданных расходов для счётчиков серии DUAL

7.4.

Да

Да

5. Определение относительной погрешности счётчиков

7.5.

Да

Да

6. Проверка импульсного дистанционного сигнала (при наличии)

7.6.

Да

Да

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки применяют средства поверки и вспомогательное оборудование, указанные в таблице 2.

Таблица 2 Средства поверки и вспомогательное оборудование

Наименование

Требуемые характеристики

Установка для поверки счётчиков воды

Рабочий эталон 2-го разряда по ГОСТ 8.374-2013

Термометр

Диапазон измерений от 10 до 30 °C, погрешность ±0,5 °C

Гидравлический стенд

Создание давления до 2,5 МПа

  • 3.2 Средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны выполняться следующие требования безопасности:

  • - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

  • - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

  • - поверитель должен соблюдать требования безопасности, указанные в технической документации на применяемые средства поверки и вспомогательное оборудование;

  • - поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 При проведении поверки системы должны быть соблюдены следующие условия:

  • - относительная влажность окружающего воздуха от 30 % до 80 %;

  • - атмосферное давление от 84 до 106 кПа;

  • - температура окружающей среды от 15 до 25 °C;

  • - рабочая жидкость - вода питьевая по СанПин 2.1.4.1047-01;

  • - температура рабочей жидкости от 10 до 30 °C;

  • - изменение температуры рабочей жидкости за время поверки не более 5 °C;

  • - вибрация, тряска, удары - отсутствуют;

  • - рабочее положение счётчика - горизонтальное.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки выполнить следующие подготовительные работы:

    • 6.1.1 Подготовить к работе поверочную установку и вспомогательные средства измерений согласно требованиям эксплуатационной документации.

    • 6.1.2 Счётчики установить на поверочной установке по одному или последовательно по несколько штук. Число счётчиков в группе должно обеспечивать возможность их поверки при значениях расходов, равных Qn. Счётчики должны быть однотипными и иметь одинаковый диаметр условного прохода (Ду).

    • 6.1.3 Счётчики присоединить к трубопроводу поверочной установки через переходные или промежуточные патрубки, длина которых должна обеспечивать длину прямого участка до счётчика и после него согласно требований эксплуатационной документации.

    • 6.1.4 Проверить герметичность соединений счётчиков с трубопроводами и между собой. Проверку производить давлением воды в системе при открытом запорном устройстве перед счётчиком и закрытом после него.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

При проведении внешнего осмотра установить соответствие поверяемого счётчика следующим требованиям:

  • - комплектность соответствует указанной в паспорте;

  • - номер счётчика соответствует номеру в паспорте;

  • - целостность пломбировки не нарушена;

  • - маркировка счётчика содержит всю необходимую информацию, все надписи и обозначения четкие;

  • - наружные поверхности чистые, без отслоений лакокрасочного покрытия и очагов коррозии.

При не соответствии указанным требованиям счётчик к дальнейшей поверке не допускают.

  • 7.2 Проверка герметичности

Герметичность счётчиков проверить на гидравлическом стенде путём создания в рабочей полости давления (2,4 ±0,1) МПа и выдержкой при этом давлении не менее 15 мин. Значение давления контролируют по манометру.

Счётчики считаются выдержавшими проверку, если отсутствует падение давления по манометру, а в местах соединений и на наружных поверхностях счётчиков не наблюдается отпотеваний, каплевыделений и течи рабочей жидкости.

  • 7.3 Опробование

    • 7.3.1 Пропустить рабочую жидкость через поверяемые счётчики при наибольшем поверочном расходе с целью удаления пузырей воздуха из системы поверочной установки.

    • 7.3.2 Изменяя расход рабочей жидкости в пределах рабочего давления счётчика, следить за изменением показаний индикаторного устройства и счётчика импульсов.

Допускается совместить опробование с определением относительной погрешности счётчиков. Счётчики считаются выдержавшими проверку, если при увеличении (уменьшении) расхода наблюдается увеличение (уменьшение) скорости изменения показаний индикаторного устройства и счётчика импульсов.

  • 7.4 Проверка открытия и закрытия переключающего устройства в диапазоне заданных расходов для счётчиков серии DUAL

Диапазоны срабатывания переключающего устройства при закрытии и открытии приведены в таблице 3.

аблица 3 - Диапазоны срабатывания переключающего устройства счётчиков серии DUAL

Диаметр условного прохода счётчика, Ду, мм

50/15

50/20

65/20

80/20

100/20

150/40

Диапазон срабатывания переключающего устройства при закрытии и открытии, м3

0,7...1,4

0,7... 1,4

0,8...1,8

0,8...1,8

1,2...2,1

4,2...6,0

Увеличивая значение расхода на поверочной установке, установить требуемое значение согласно таблице 3.

Визуально определить открытие переключающего устройства, которое характеризуется следующими параметрами:

  • - резкое уменьшение числа оборотов сигнальной звездочки вспомогательного счётчика;

  • - включился в работу основной счётчик, двигаются стрелочные указатели его индикаторного устройства.

Уменьшить расход поверочной установки до требуемого значения согласно таблице 3.

Визуально определить закрытие переключающего устройства, которое характеризуется следующими параметрами:

  • - резкое увеличение числа оборотов сигнальной звездочки вспомогательного счётчика;

  • - остановка вращения стрелочных указателей индикаторного устройства основного счётчика.

Счётчики считаются выдержавшими проверку, если открытие и закрытие переключающего устройства происходит при расходах, указанных в таблице 3.

  • 7.5 Определение относительной погрешности счётчиков

Относительную погрешность счётчиков для счётчиков серии DUAL определить на пяти значениях поверочных расходов, которые приведены в таблице 4, и Qmitl + 10 %, Qt ± 10 %, 0„± 10 % для счётчиков серии WR, DR, WT.

Относительную погрешность счётчиков определить по результатам измерения одного и того же объёма воды, пропущенного через счётчик и эталонную меру поверочной установки.

Объём воды, измеренный счётчиком, определить как сумму показаний основного и вспомогательного счётчиков по формуле

Vc=V0 + rg,                                            (1)

где Vo - объём воды, измеренный основным счётчиком (разность показаний счётчика в конце и в начале измерений), м3;

Ve - объём воды, измеренный вспомогательным счётчиком (разность показаний счётчика в конце и в начале измерений), м3.

Для счётчиков серии WR, DR, WT Ve = 0.

Относительную погрешность счётчика, <5, в процентах, определить по формуле

К - V..

<5 = ^---i^xlOO,                                   (2)

Vy.n

где Vc - суммарный объём воды, прошедший через поверяемый счётчик, м3;

V3.c. - объём воды, по эталонному средству измерений, м3.

Если объём Vc, м3, прошедший через поверяемые счётчики, определяется с использованием оптоэлектронного узла съёма сигнала, суммарный объём вычислить по формуле

VC=KO-NO+ Ke-Ne,                                       (3)

где Ко - передаточный коэффициент основного счётчика, м3/имп. (указан в паспорте счётчика);

No - число импульсов, зарегистрированное счётчиком импульсов с основного счётчика;

Кв - передаточный коэффициент вспомогательного счётчика, м3/имп. (указан в паспорте счётчика);

Ne - число импульсов, зарегистрированное счётчиком импульсов с вспомогательного счётчика.

Для счётчиков серии WR, DR, WT Ne=Q.

Таблица 4 - Значения поверочных расходов для счётчиков серии DUAL

Тип счётчика

Поверочный расход, м3

&

Предельное отклонение

Qi (вблизи зоны переключения )

Предельное отклонение

Q?

(в зоне переключения)

Предельное отклонение

Q,

Предельное отклонение

Qmin

Предельное отклонение

50/15

15

±4,5

1,4

±0,14

0,7

-0,07

0,12

±0.012

0,03

±0,003

50/20

15

±4,5

1,4

±0,14

0,7

-0,07

0,2

±0.012

0.05

±0,003

65/20

25

±6,0

1,8

±0,18

0,8

-0,08

0,2

±0,02

0,05

±0,005

80/20

40

±10,0

1,8

±0,18

0,8

-0,08

0,2

±0,02

0,05

±0,005

Продолжение таблицы 4

100/20

60

±15,0

2,1

+0,21

1,2

-0,12

0,2

+0,02

0,05

+0,005

150/40

150

±25.0

6,0

+0,6

4,2

-0,42

0,8

+0,08

0,2

+0,02

Ориентировочные значения минимального времени измерений на каждой точке расхода приведены в таблице 5, но при этом минимальный объём воды, прошедшей через счётчик, должен быть не менее 1/20 от наименьшей цены деления счётчика.

Таблица 5 - Значения минимального времени измерений на каждой точке расхода

Диаметр условного прохода счётчика, Ду, мм

Значение минимального времени измерения на расходе Qnс, не менее

Значение минимального времени измерения на расходе 1,Г0/} с, не менее

Значение минимального времени измерения на расходе Qminс, не менее

от Ду 10 до Ду 150

120

360

720

Если в результате поверки получены значения погрешностей, не превышающие:

± 5 % - в диапазоне расходов от Отт до Qt\

± 2 % - в диапазоне расходов от Qt до Qn включительно, то счётчик признается пригодным к дальнейшей эксплуатации.

  • 7.6 Проверка импульсного дистанционного сигнала (при наличии)

Проверку соответствия числа импульсов дистанционного выходного сигнала счётчиков проводить с помощью комбинированного прибора (ампервольтметра), подключаемого к выходным контактным зажимам узла съёма информации. Проверку можно осуществить непосредственно на поверочной установке при любом расходе от Qmin до Q„.

По изменению показаний индикаторного устройства и счётчика импульсов судить о работоспособности узла съёма информации.

Результат проверки считается положительным, если объём по индикаторному устройству счётчика Vc, м3, и рассчитанный по формуле (3) равны.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформить протоколом, рекомендуемая форма которого приведена в приложении А настоящей методики.

  • 8.2 При положительных результатах поверки знак поверки наносится на пломбу, в виде оттиска поверительного клейма (Приложение Б), а также на свидетельство о поверке или в паспорт.

  • 8.3 При отрицательных результатах поверки свидетельство о поверке аннулировать, клеймо о предыдущей поверке погасить и выдать извещение о непригодности.

Разработали:

А.А. Сулин

О.И Овчинников

Начальник лаборатории № 449 ФБУ «Ростест - Москва»

Главный специалист по метрологии лаборатории № 449 ФБУ «Ростест - Москва»

ПРИЛОЖЕНИЕ А

(рекомендуемое)

ПРОТОКОЛ №

поверки счётчика воды________________от «__ »__________201__ г.

принадлежащего________ __________________________________

Методика поверки_____________________________________________

Основные средства поверки:______________________________________

Условия проведения измерений:

Т      =

1 окр.среды

Т     =

1 воды      _________

Результат внешнего осмотра:___

Испытания на герметичность:_____________________________________

Проверка импульсного дистанционного сигнала:____________________

’езультаты изме

рений

Тип счётчика, зав. номер

Поен, ДМ3

Квсп, ДМ3

Ксум, ДМ

II

Кэт, ДМ3

oi

д, %

Роен, ДМ3

s

Квсп, ДМ3

Ксум, ДМ

II

oi

Тэт, ДМ3

<5, %

Коен, ДМ3

Твсп, ДМ3

Ксум, ДМ

II

Кэт, ДМ3

oi

<5, %

Коен, ДМ3

s

КвСп, дм3

Ксум, Дм

II

Кэт, дм3

<5, %

Коен, ДМ3

Квсп, ДМ3

Ксум, Дм

II

Кэт, ДМ3

<01

(5,%

Заключение: годен/непригоден

Поверитель________________

(подпись, дата)

ПРИЛОЖЕНИЕ Б

(обязательное)

Места пломбировки счётчика

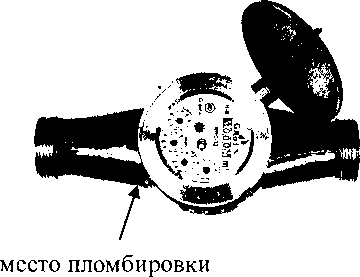

Рисунок Б.1.-Мокроходный многоструный счётчик воды серии WR.

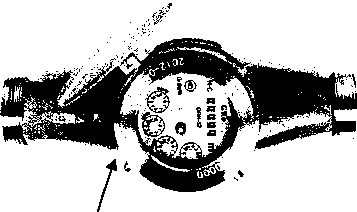

Рисунок Б.2. - Мокроходный одноструйный счётчик воды серии WR.

место пломбировки

место пломбировки

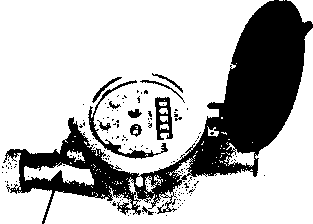

Рисунок Б.З. - Мокроходный многоструный счётчик воды серии WR, модификация GL

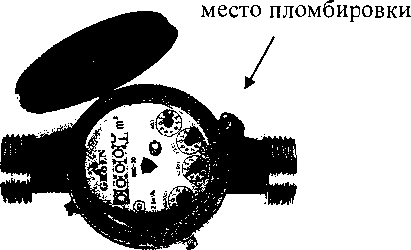

Рисунок Б.4. - Сухоходный многоструйный счётчик воды серии DR.

место пломбировки

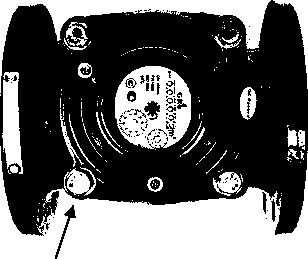

Рисунок Б.5. - Турбинный счётчик воды Рисунок Б.6. - Комбинированный серии WT.                                 счётчик воды серии Dual.

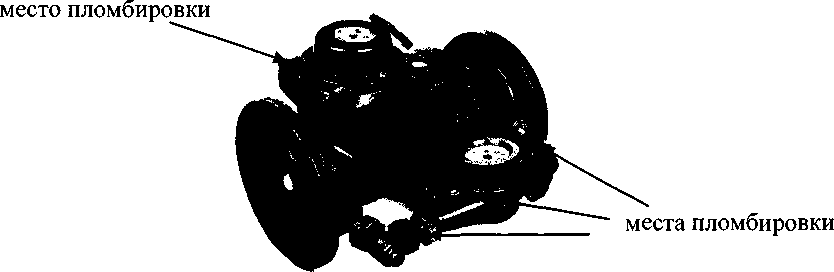

Рисунок Б.7. - Комбинированный счётчик воды серии Dual BY.
