УТВЕРЖДАЮ

Генеральный директор

Инструкция

Модули преобразователей напряжения аналого-цифровые DS-NET

Методика поверки DS-NET.01-2017.Mn

2017 г.

ВВЕДЕНИЕ

Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки модулей преобразователей напряжения аналого-цифровых DS-NET (далее - модули) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполнять операции, указанные в таблице 1. Таблица 1

Наименование операции

№ пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение абсолютной погрешности измерений напряжения постоянного тока модулем DS-NET V8

7.3

да

да

4 Определение относительной погрешности измерений коэффициента рассогласования модулем DS-NET BR8

7.4

да

да

5 Определение относительной погрешности измерений коэффициента рассогласования модулем DS-NET CFB2

7.5

да

да

6 Определение абсолютной погрешности измерений напряжения постоянного тока модулем DS-NET ТН8

7.6

да

да

7 Определение относительной погрешностей измерений частоты модулем

DS-NET DIO8

7.7

да

да

8 Проверка цифрового идентификатора программного обеспечения (ПО)

7.8

да

да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта

МП

Наименование эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3, 7.6

Калибратор многофункциональный Calibro 140: диапазон воспроизведения напряжения постоянного тока от 0,1 мВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,0055 %.

Номер пункта МП

Наименование эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.4, 7.5

Калибратор КЗ607: пределы воспроизведения коэффициента преобразования 0,5; 1, 2, 5, 10 мВ/B, пределы допускаемой относительной погрешности воспроизведения коэффициента преобразования ± 0,01 %

7.7

Генератор сигналов низкочастотный ГЗ-136: диапазон рабочих частот от 0,01 Гц до 1 МГц; пределы допускаемой относительной погрешности воспроизведения частоты ± 5-10'8

Вспомогательные средства поверки

Раздел 3

Измеритель влажности и температуры ИВТМ-7М : диапазон измерений относительной влажности от 10 до 100 %, пределы допускаемой абсолютной погрешности измерений относительной влажности ± 2 %, диапазон измерений температуры от минус 20 до 60 °C, пределы допускаемой абсолютной погрешности измерений температуры ± 0,2 °C

7.1-7.8

Шасси (сборное или стационарное) с установленным контроллером DS-GATE, персональный компьютер с контроллером Ethernet, ПО DEWESoft версии не ниже 7.2

  • 2.2 При проведении поверки допускается применять другие эталоны и средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей МП.

  • 2.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 2.4 Используемые при поверке эталоны и средства измерений должны быть поверены и иметь действующие свидетельства о поверке (знаки поверки).

3 УСЛОВИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

    температура окружающего воздуха, °C..........................................................................от 15 до 25;

    относительная влажность воздуха, %.............................................................................от 30 до 80;

    Параметры электропитания:

    напряжение переменного тока, В.........................................................................................220±4,4;

    частота переменного тока, Гц....................................................................................................50±1.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

  • 4.2 К поверке допускаются лица, имеющие достаточную квалификацию, изучившие руководство по эксплуатации на модули, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 При подготовке к поверке на модулях должны быть выполнены все предусмотренные регламентные работы и сделаны соответствующие отметки в эксплуатационных документах.

  • 5.2 Рабочее место, особенно при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

  • 5.3 Проверить наличие свидетельств о поверке (знаков поверки) эталонов и средств измерений.

  • 5.4 Подготовка к работе средств поверки (эталонов), перечисленных в таблице 2, производится в соответствии с инструкциями и руководствами по их эксплуатации.

  • 5.5 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, влажность).

Примечание: в операциях поверки даны указания по коммутации модулей с разъемами, которые устанавливаются в базовом исполнении. Если на модуле установлены разъемы других типов, при изготовлении соединительных приспособлений контактов следует пользоваться инструкциями руководства по эксплуатации с указаниями по нумерации контактов разъемов соответствующего типа.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре проверить:

  • - чистоту и исправность разъемов;

  • - отсутствие механических повреждений корпуса и элементов на корпусе;

  • - наличие и четкость обозначения товарного знака изготовителя и заводского номера модуля.

  • 6.1.2 Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 6.2 Опробование

    • 6.2.1 Установить контроллер и модуль (модули) в шасси. Соединить контроллер и персональный компьютер с установленным программным обеспечением (ПО) «DEWESoftX» с помощью кабеля, подать напряжение питания.

    • 6.2.2 Запустить ПО «DEWESoftX» (по умолчанию, ярлык на рабочем столе).

    • 6.2.3 Провести настройку подключения в соответствии с разделами 3 и 4 руководства по эксплуатации DS-NET.

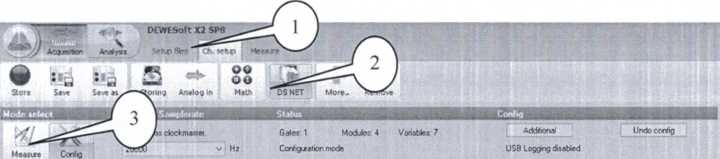

    • 6.2.4 Перейти на вкладку «Ch. Setup» (1) Выбрать вкладку DS-NET (2) и в ней вкладку конфигурации модулей (3). Убедиться в успешной инициализации модуля (модулей) и измерительных каналов (в диалоговом окне в таблице отображаются перечни модулей и измерительных каналов модулей). При нажатии кнопки «Full setup» (4) должно открываться диалоговое окно расширенных настроек модуля. При нажатии на кнопку «Setup» (5) любого канала в таблице должно открываться диалоговое окно расширенных настроек канала.

      в X

      . iJcrtncS;

      IHDfX   ON/OFT 3        KAMI                                     MODUlf CONFJGURAI ION

      SETUP

      o.i

      □ OS HET BR8 (Al 16)      Configure tk>r> OK

      Uarn 0 Address: 1

      Ful'S? tuT     ~~

      0

      fctafeitd

      GZ8-SOJ>0

      Bridge; Ful 4 Wire, 4V ■I0..»mv/V;lowpase

      Setup

      1

      Enabled

      G20-5O_Chl

      Bndge; Ful 4 Wire, 4V • 5..5nVA'; towpas*

      Setup

      2

      EnaWed

      G2B-S0.O12

      Bndge; f ul 6 Wire, 4V •2,5..2,SmV/V; to«pa»

      3

      Erw*4erf

      G28-50_Ch3

      Bridge; Г ив 6 Wire, 4V -iS..2,5mV,*;U>wpes*

      Setup

      1 «

      Enatted

      G23-S0.CM

      Bridge; FuB 6 Wire, 4V -2,5..2,5 mV Д’; lowpess

      Setup

      5

      G 28-50.05

      Bridge Ful 4 Wire, 4V • 10.. 10 mV/V; Aver age (0)

      Setup

      6

      Enatted

      G28-50.016

      Bridge; FuB 6 Wire, 4V -2,S..2,5mvA;lowpass

      Setup

      7

      foabted

      G28-S0_Ch?

      Bridge; FuB 6 Wire, 4V

      ■2,5..2,5mV/V; Lo»4»3S

      Setup

      0 2             J OS HET lНЯ (A 104)      Conhgwatmn OK

      tUct 0 Address: 2

      FJ setup

      0

      Enabled

      G2S-S1.CM)

      Voltage; Differential •0,03. .0^8 ¥; Average (0)

      Setup

      1

      G28-5i_ail

      ТС Туре К; ОС •270 .1372 °C; Average (C)

      Setup

      2

      Ensued

      G23-Sl_Oi2

      TC Type К; ОС -100.. 1000 =C

      Setup

      3

      Enabled

      G28-51J513

      TC Type IQ ОС •100.. 1000 =c

      Senp

      Ensued

      G22-51.O4

      TC Type KJ ОС

      Setup

    • 6.2.5 Опробование считать выполненным, если выполняются требования п. 6.2.4. В противном случае модуль бракуется и направляется в ремонт.

6.3 Определение абсолютной погрешности измерений напряжения постоянного тока модулем DS-NET V8

  • 6.3.1 Запустить на выполнение программу «DEWESoftX».

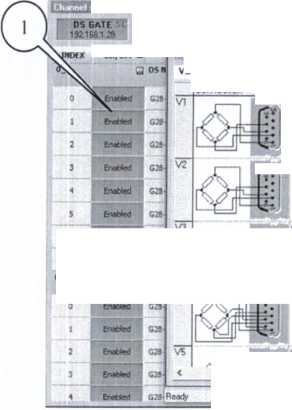

  • 6.3.2 Перейти на вкладку «Ch. Setup». Активировать (Enabled) все каналы модуля нажатием соответствующих кнопок (1).

  • 6.3.3 Соединить кабелем 1 канал модуля (AI 0) с клеммами калибратора. Схема соединений (контакты терминального разъема) (2) указана в окне расширенных настроек канала (3).

ВНИМАНИЕ: при проведении соединений выход калибратора должен быть отключен.

DEWESoft Х2 SPS

□ Average

Frequency (-3d3):

|io,o

S

=4» 1

oo oo

Storing

Analog in

Math

■■ DS NET    More. Remove

| Nodr .HeU            DS HE 1

'</  A

Measure     C.cnlig

loan ,

В Channel setup

DS GATE ?ii1 j 192lbai.28

4        uteatied

G28-51.CM 1

5       D-saWed

G29 51.05 |

S      tabled

G2S 51.O6 .

7       Dey-Wed I

G28-S1.O17 1

J DS NET V8 (A

0^ Erwtted

G23-52..O10 1

1       Dsebied

G23-S2.O1 1

2      DsaWed

G28-52.O12 '

3     DwWed

G29-52.013 1

4      DsaWed

G28-S2.O4 I

OJ OS NET VB (A106) - Variable 0

Закрыть окно настроек модуля, подтвердить настройки, нажав кнопку «Да».

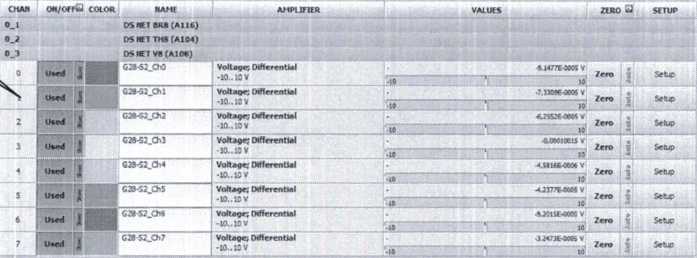

  • 6.3.4 Перейти в режим измерений «Measure» (1). Нажатием соответствующих кнопок

    установить в столбце «Used» состояние «Used» (2) для всех каналов fT*"'.                         OtWESoftiisM ‘     “       ......................................

    Sexp riles

    SL +

    • »‘в !1a

    Al Q^es wir*

    US БАГЕ iszisai 28

    S

    «к

    оо оо

    Storing

    Analog in

    Meth

    Rurrwg at ciockmattet.

    .< Л

    os ж J oioa (oioi)

  • 6.3.4 Перейти на вкладку «Measure» (1). Нажать кнопку «Design» (2), выбрать числовое и установить параметры измерений и отображения

    отображение результатов измерений (3) результатов измерений согласно (4V-G).

    / 1 )

Cok4fe^*GE .Ж iS&eMC-l ,X

DEWESQRX2SP8

Setqi files Ch. setvp                nctQrt .

4’1

ие © - 1 • H    | +

, у Я ф .     .

Average

Ctvnrd

PI Shsw cap bon

□ use standard i

Омвоя!

Примечание: настройки отображения результатов измерений для остальных модулей аналогичны.

  • 6.3.6 Последовательно подавать с выхода калибратора на вход 1-го канала модуля напряжение постоянного тока 0, +0,1, -0,1, +1,-1, +3, -3, +7, -7, +10, -10 В.

Примечание: допускается подавать сигнал с выхода калибратора через разветвители на входы нескольких каналов одновременно.

  • 6.3.7 Зафиксировать измеренные модулем значения напряжения постоянного тока для каждого установленного на калибраторе значения напряжения и внести их в протокол.

  • 6.3.8 Рассчитать для каждого установленного на калибраторе значения напряжения значение абсолютной погрешности измерений напряжения постоянного тока AU (В) по формуле (1):

ди= и-иэ,

(1)

где иэ- значение напряжения, установленное на калибраторе, В;

U- измеренное значение напряжения, В.

  • 6.3.9 Выполнить операции по п.п. 6.3.6-6.3.8 для каждого из каналов модуля.

  • 6.3.10 Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного тока находятся в пределах ±(1 •10'3-U+2) мВ, где U - установленное на калибраторе значение напряжения постоянного тока, мВ. В противном случае модуль бракуется и направляется в ремонт.

  • 6.4 Определение относительной погрешности измерений коэффициента рассогласования, модулем DS-NET BR8

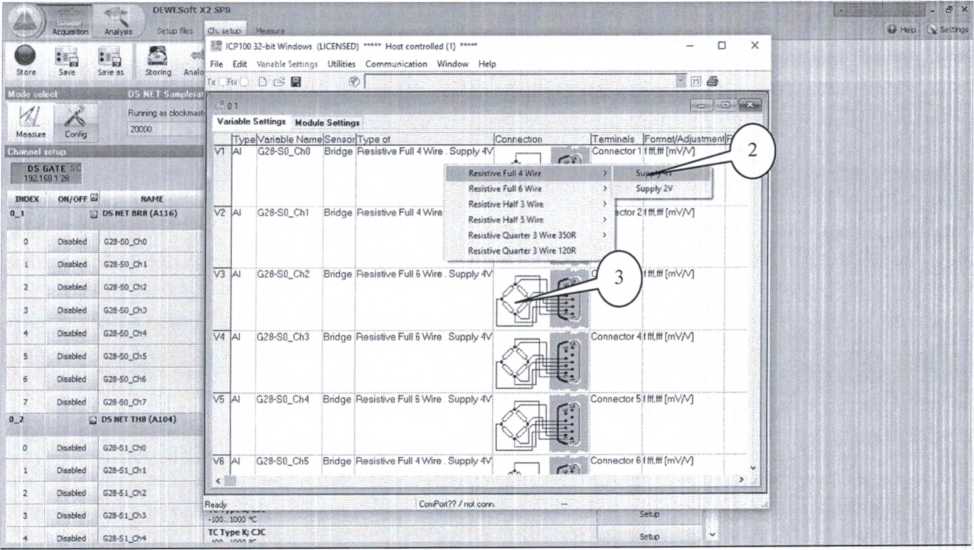

  • 6.4.1 Перейти на вкладку «Ch. Setup», режим «Config». Активировать (Enabled) все каналы модуля нажатием соответствующих кнопок. Нажать кнопку «Full setup», в открывшемся диалоговом окне расширенных настроек модуля в столбце «Туре of» выбрать для всех каналов полномостовую 4-х проводную схему с питанием 4 В (2). Соединить кабелем 1 канал модуля (AI 0) с клеммами калибратора К3606. Схема соединений (контакты разъема DB9) для каналов модуля указана в окне расширенных настроек канала (3), схема подключений к калибратору указана на его задней панели.

    В столбце «Range/Еггог» установить диапазон измерений ±10 мВ/B (1), нажать кнопку

«ОК».

D EWE Soft X2 SP8

[

or

X Cancel

iStey at Last Value

□ Activate range error checking

Гу or

Undo config

I

Running M ctockm-Srtei

oji/oef S

ConneCtor 21 °

; Connecter 31 fff.fti [mV/V]

t*

V4

|          Connector 51 ftf.tfl [mV/V]

CornPoit^?I not corn

< A

Measure    Cc*M(

Connector 41 fff.fff [mV/V]

i—!

«♦*

oo QO

:'S Ф “

Storing

Anelog in

Mith

; OS NET    More. Remove

Modifes: 4

K?            WrMfrWS (UCSNSEDi ***** H<MCeontrnlltd{:} *****

Ffe Edit triable Settings Utilitres <cimnvjni<sbon Window

ESMMMI

I. «• '• n e?B

Variable Setting* Module Setting*

Connection

iTetminaJs |Formal/Ad)ustment|l4onge/trror{Ar<riirinnaLc Il'iP Reni Qfnl......

_ • Connector 11 tff.fft [mVM             -10.OQO Lf Variable V1: <G28-S0.Ch0>

lO.OOOi I

•2.500

2.500

-2 5001

2.5OO|

Error Handling at Sensor Failure:

Закрыть окно настроек модуля, подтвердить настройки, нажав кнопку «Да».

Перейти в режим «Measure». Нажатием соответствующих кнопок установить в столбце «Used» состояние «Used» для всех каналов. Перейти на вкладку «Measure».

  • 6.4.2 Последовательно подавать с выхода калибратора 3607 на вход 1-го канала модуля значения коэффициента рассогласования -0,1-Кв; 0,1-Кв; -0,5-Кв; 0,5-Кв; -0,9-Кв; 0,9-Кв; -Кв; Кв, где Кв - абсолютное значение установленного верхнего предела диапазона измерений модуля (для BR.8 10 мВ/В).

  • 6.4.3 Зафиксировать измеренные модулем значения коэффициента рассогласования, мВ/B, для каждого установленного на калибраторе значения и внести их в протокол.

  • 6.4.4 Рассчитать для каждого установленного на калибраторе значения коэффициента рассогласования значение относительной погрешности измерений напряжения переменного тока по формуле (2).

8 К = —U100%,

(2)

кэ

где Кэ- установленные на калибраторе значения коэффициента рассогласования, мВ/В;

К- измеренные модулем значения коэффициента рассогласования, мВ/В.

  • 6.4.5 Выполнить операции по п.п. 6.4.1 - 6.4.4 для каждого из каналов модуля.

  • 6.4.6 Результаты поверки считать положительными, если значения относительной погрешности измерений коэффициента рассогласования находятся в пределах ±0,1 %. В противном случае модуль бракуется и направляется в ремонт.

6.5 Определение относительной погрешности измерений коэффициента рассогласования модулем DS-NET CFB2

  • 6.5.1 Определение относительной погрешности измерений коэффициента рассогласования модулем DS-NET CFB2 провести в порядке, аналогичном п. 6.4, для диапазонов измерений ±1,25; ±2,5; ±25; ±50; ±100. При этом для диапазона измерении ±1,25 мВ/В устанавливать на калибраторе значения коэффициента рассогласования +0,1; -0,1; +0,5; -0,5; +1,2; -1,2 мВ/В; для диапазона ±2,5 мВ/В устанавливать значения коэффициента рассогласования +0,25; -0,25; +1,0; -1,0; +2,5; -2,5 мВ/В; для диапазона ±25 мВ/В устанавливать значения коэффициента рассогласования +2,5; -2,5; +5,0; -5,0; +10; -10 мВ/В; для диапазона ± 50 мВ/В устанавливать значения коэффициента рассогласования +5; -5; +10, -10 мВ/B; для диапазона ±100 мВ/B устанавливать значения коэффициента рассогласования +10;-10мВ/В.

  • 6.5.2 Зафиксировать измеренные модулем значения коэффициента рассогласования, мВ/B, для каждого установленного на калибраторе значения и внести их в протокол.

  • 6.5.3 Рассчитать для каждого установленного на калибраторе значения коэффициента рассогласования значение относительной погрешности измерений по формуле (2).

  • 6.5.4 Выполнить операции по п.п. 6.5.1 - 6.5.3 для каждого из каналов модуля.

  • 6.5.5 Выполнить операции по п.п. 6.5.1 - 6.5.4 для каждого из поддиапазонов измерений.

  • 6.5.6 Результаты поверки считать положительными, если значения относительной погрешности измерений коэффициента рассогласования находятся в пределах ±0,5 %. В противном случае модуль бракуется и направляется в ремонт.

    • 6.6 Определение абсолютной погрешности измерений напряжения постоянного тока модулем DS-NET TH 8

      • 6.6.1 Перейти на вкладку «Ch. Setup», режим «Config». Активировать (Enabled) все каналы модуля нажатием соответствующих кнопок. Для каждого канала в окне расширенных настроек «Setup» (1) выбрать режим измерений напряжения «Voltage» (2). Соединить кабелем 1 канал модуля (AI 0) с клеммами калибратора Calibro 140. Схема соединений (контакты терминального или контакты термопарного разъема) для каналов модуля указана в окне расширенных настроек канала (3).

        Mcdutesreteq

        ttrbcr of iampir.z-.

        G23-S2_OC

        G28S2_Ol

        Voltage; Differential

        IHWfSoft Х2 SPR

        S

        I

        OQ ОО

        JS ! ♦ "I

        stormy

        Analog in

        Meth

        DS NET

        More.. Remove

        < A

        Rurrmg as cbckmertet.                  Gates; 1

        Modules: 4     Variables. 7

        J Addncnel

        Undo contig

        Meatue    Conlig

        ЕЕЯЕЕЯЯИ

        ■ SC 0J DS NET TH8 (A104) • Variable 0

        variable name:

        OS SATE '

        26

        s

        Enafcted

        Enatted

        7

        Enafcted

        0_2

        0

        1

        greeted

        Erected

        2

        feutted

        3

        Enabled

        4

        «rotted

        S

        Enafcted

        6

        Erwbted

        7

        glutted

        о_з           у

        0

        Enatted

        1

        1 1

        Subted

        -

        - •- •

        Меаягете»ч

        Yollaoe; Differential

        E Average

        [jLowpasj

        Frequency (-MB):

      • 6.6.2 Последовательно подавать с выхода калибратора на вход 1-го канала модуля напряжение постоянного тока 0, +8, -8, ±40, -40, +80, -80 мВ.

      • 6.6.3 Зафиксировать измеренные модулем значения напряжения постоянного тока для каждого установленного на калибраторе значения напряжения и внести их в протокол.

      • 6.6.4 Рассчитать для каждого установленного на калибраторе значения напряжения значение абсолютной погрешности измерений напряжения постоянного тока (В) по формуле (1).

      • 6.6.5 Выполнить операции по п.п. 6.6.1-6.6.4 для каждого из каналов модуля.

      • 6.6.6 Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного тока находятся в пределах ±(5-10 4-U+10) мкВ, где U - установленное на калибраторе значение напряжения постоянного тока, мкВ.

6.7 Определение относительной погрешности измерений частоты модулем DS-NET DIO8

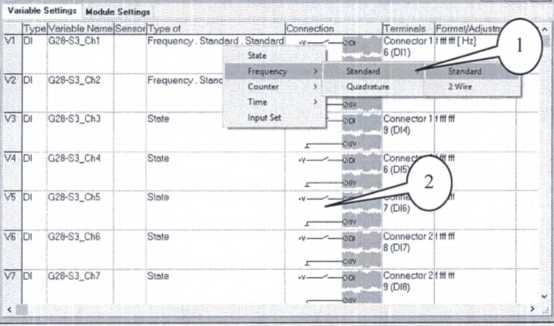

  • 6.7.1 Перейти на вкладку «Ch. Setup», режим «Config». Активировать (Enabled) все каналы модуля нажатием соответствующих кнопок. Нажать кнопку «Full setup», в открывшемся диалоговом окне расширенных настроек модуля в столбце «Туре of» выбрать для всех каналов режим измерений частоты (1). Соединить 1 канал модуля в соответствии со схемой в окне расширенных настроек модуля с выходом 1 генератора ГЗ-136 (2).

    : ■ ..

    □ ы

    RFWF.Soft X? ЯРЯ

    oo oo

    i

    1 Ф « 1

    Storing

    Analog in

    Mjtn

    DS NET

    More- Remove >

    v? tCPIOO 32-bit Windows (LICENSED) Host controlled (1)

    File Edit Vadafcie Settings Utilities Communication Window Help

  • 6.7.2 Устанавливать на выходе генератора напряжение переменного тока 1 В (СКЗ) на частотах 1; 10; 100 Гц; 1; 10; 100 кГц; 1 МГц.

  • 6.7.3 Зафиксировать измеренные модулем значения частоты для каждого установленного на выходе генератора значения и внести их в протокол.

  • 6.7.4 Рассчитать для каждого установленного значения частоты значение относительной погрешности измерений частоты по формуле (4).

6F =                                      (4)

А

где Гэ - значение частоты, установленное на выходе генератора, Гц;

F- измеренное модулем значение частоты, Гц.

  • 6.7.5 Повторить операции по п.п. 6.7.1 - 6.7.4 для оставшихся каналов модуля.

  • 6.7.6 Результаты поверки считать положительными, если значения относительной погрешности измерений частоты находятся в пределах ±1-10 . В противном случае модуль бракуется и направляется в ремонт.

6.9 Проверка цифрового идентификатора ПО

  • 6.9.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

  • - идентификационное наименование ПО;

  • - номер версии (идентификационный номер) ПО.

  • 6.9.2 Проверка номеров версий (идентификационных номеров) ПО:

  • 1) открыть папку с программным пакетом «DEWESoft» (по умолчанию папка C:DEWESoft);

  • 2) нажать правой кнопкой манипулятора «Мышь» на файл исполняемой программы DEWESoftX.exe (по умолчанию папка C:\DEWESoft\Bin). В открывшемся меню выбрать «Свойства»;

  • 3) выбрать вкладку «Подробно»;

  • 4) напротив строки «Наименование продукта» зафиксировать отображаемое значение.

  • 5) напротив строки «Версия продукта» зафиксировать цифровой код;

  • 6.9.3 Результат проверки считать положительными, если идентификационное наименование ПО «DEWESoft» и номер его версии не менее 6.2.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При поверке вести протокол произвольной формы.

  • 7.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.06.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки модуль к применению не допускается и на него выдается извещение о непригодности с указанием пруяйнз£1бракования.

    В. Супрунюк

Главный метролог ООО «КИА»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
