Методика поверки «Государственная система обеспечения единства измерений МОДУЛИ СЧЕТНОГО ВВОДА CDT 731-TG» (PT-MП-4641-441-2017)
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ »
(ФБУ «РОСТЕСТ - МОСКВА»)
УТВЕРЖДАЮ
Заместитель генерального директора
А.Д. Меньшиков
«06» сентября 2017 г.
«Росте осква»
Государственная система обеспечения единства измерений
МОДУЛИ СЧЕТНОГО ВВОДА CDT 731-TG Методика поверки
РТ-МП-4641-441-2017 г. Москва
2017 г.
Настоящая методика распространяется на модули счетного ввода CDT 731-TG (далее по тексту — модули), изготовленные Selectron Systems AG, Швейцария, и устанавливает порядок и объём их первичной и периодической поверки.
Интервал между поверками - 1 год.
1 Операции поверкиПри поверке выполняют операции, перечисленные в таблице 1.
Таблица 1 - Операции, выполняемые при поверке
Наименование операции |
Номер пункта методики |
Обязательность проведения при поверке | |
первичной |
периодической | ||
Внешний осмотр |
6.1 |
да |
да |
6.2 Опробование |
6.2 |
да |
да |
Определение относительной погрешности измерений частоты |
6.3 |
да |
да |
-
2.1 При проведении поверки модулей следует применять средства поверки, приведённые в таблице 2.
Таблица 2- Применяемые средства поверки
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки |
6.3 |
Калибратор осциллографов 9500В: диапазон частот 10 Гц - 1 МГц; Af ± 2,5-10'1 2 3 |
6.3 |
Генератор импульсов Г5-82 диапазон частот 0,1 Гц - 1 МГц, Af ± 0,3 % |
6.3 |
Осциллограф цифровой Agilent MSO6104A Погрешность коэффициента отклонения по вертикали ± 0,2 %; погрешность коэффициента развертки ± 0,0015 %. |
Примечания
|
-
3.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.
4 Условия поверки
При проведении поверки должны быть соблюдены следующие условия:
|
20 ±5; 65 ±15; 100 ±4 (750 ±30); 220 ± 22; 50 ±0,5. |
Подготовку модулей CDT 731-TG и оборудования, перечисленного в таблице 2, проводят в соответствии с требованиями, изложенными в соответствующих эксплуатационных документах.
Убедиться в выполнении условий проведения поверки.
Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.
6 Проведение поверки-
6.1 Внешний осмотр
При внешнем осмотре убедиться в:
-
- комплектности модуля в соответствии с «Руководством по эксплуатации»;
-
- отсутствии механических повреждений, влияющих на работоспособность модуля;
-
- чистоте гнезд, разъемов и клемм;
-
- целостности лакокрасочного покрытия и четкости маркировки;
-
- отсутствии внутри корпуса незакрепленных предметов.
Результаты внешнего осмотра считать положительными, если модуль удовлетворяет вышеперечисленным требованиям, комплектность полная. Модули, имеющие дефекты, к поверке не допускаются.
-
6.2 Опробование
Для опробования необходимо загрузить ПО «ТОР 1131» в соответствии с п.11 «руководства по эксплуатации». После процедуры пакетного обновления «Batch Update» прикладное программное обеспечение для оценки частоты, измеряемой модулем CDT 731-TG, будет загружено в CPU 831-TG. Подключить генератор импульсов Г5-82 к осциллографу MSO6104A. На генераторе импульсов сформировать сигнал с периодом Т - 5 с (0,2 Гц) и длительностью t - 2,5 с, амплитуда 24 В. Проконтролировать на осциллографе параметры входного сигнала. Подать сигнал с генератора импульсов на вход модуля CDT 731-TG в соответствии с рисунком 1.

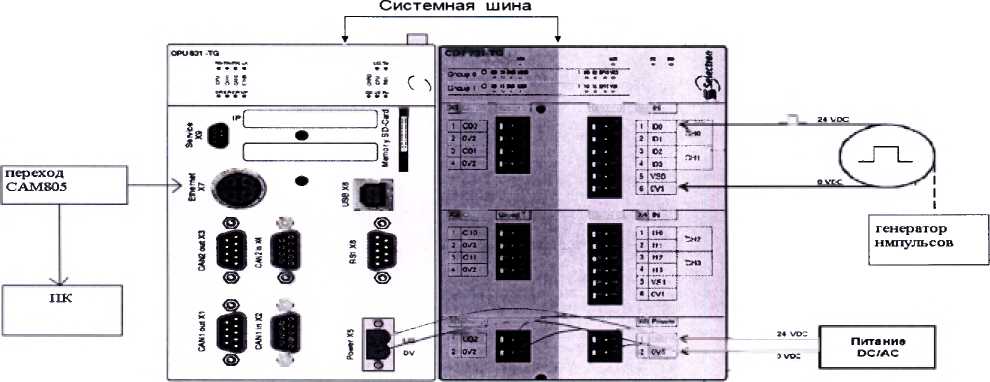

Рисунок 1 - схема соединения
Запустить процедуру регистрации частоты в программе ТОР1131, для этого перейти в окно Datalogger.

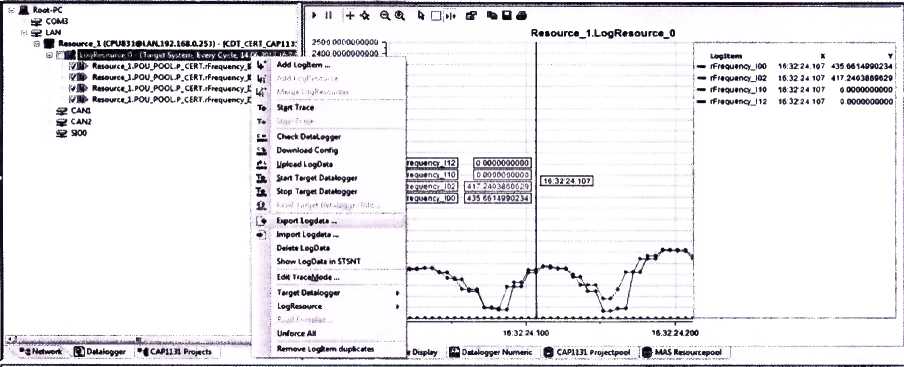

Для запуска регистрации частоты в контекстном меню (нажать правую клавишу мыши) ресурса LogResourceO... необходимо выбрать Start Trace.
! Rte Edit View Online CAF1131 Project Recipes Datalogger Extras Help
; »я_4 X i Д, %■ д____________________
[<>\TJe\COT_CERT_Mo»kau\CDT.CERT-topl
Project Ahasname Project Name Project Path CF
Fj CDT.CBtT_CAPl.131 CDT.CERT.CAMBl \CDT_CERT_CAPU31 CF
3» COM3
.- IAN
8 taowtH KTU131>IAN.»?.1<>>.OJ53) - (СШ.аКТ.СЛУШЦ
у Е.ШвНГ ...
йЙ^моигсеТЖЗ^^Р^тМгодиеп Ip’ \ AddLogkem»
Resource_lJ>OtJ_POOLJ>.CERT.rfrequen j Add irgR«©v.'« Й» Resource.l.POUJOOL.P.CERT^roquen (
Resource.l.PtMJ.POOl.P.CERT.rFrequen **
To Start Trace
Ta I b.;.<
Check Datalogger Download Config
Upload logOata
Start Target Datalogger Stop Target Datalogger
Export Logdarta import Logdata ... Delete LogOata
Edrt TraeaMode ...
Target Datalogger
LogReource
UrrforotAI
Remove Logkem duplk
’!**•?!! ;»<CAP1131 Projects
rtiaal .
_|] Properties |Q Trace Display Q Datalogger Numenc (JCA

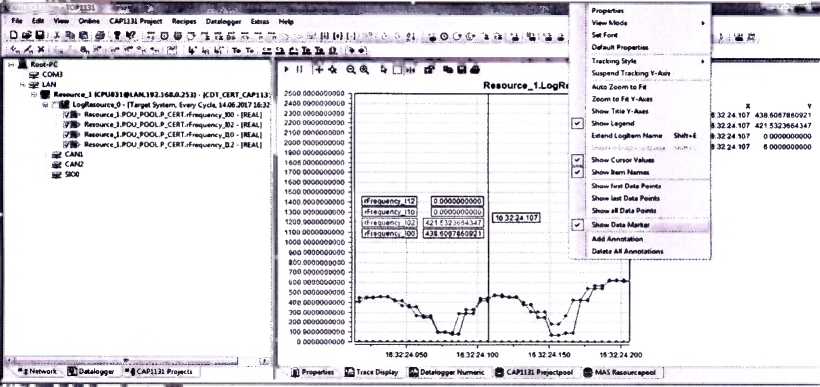

Наблюдать регистрацию сигнала в появившемся окне с отражением частоты входного сигнала.
Результаты опробования считаются удовлетворительными, если сигнал в виде меандра уровнем не менее 24 В регистрируется модулем CDT 731-TG.
-
6.3 Определение относительной погрешности измерения частоты входного сигнала
Провести процедуру настройки и подключения в соответствии с п. 6.2 программы. Подать сигнал с генератора импульсов на модуль счета CDT 731-TG по следующим частотам, Гц: 0,2; 1, 5, 10, 20, 50, 100, 500, 1000, 5000, 10000,20000, 25000, 40000. При переключении с частоты на частоту нажать паузу в измерениях для исключения неверных результатов. Модуль счета в режиме Start Trace записывает все значения полученных частот в log файлы, с последующей возможностью экспортировать и обработать полученные результаты в формате EXEL, либо возможно просмотреть полученные измерения в вкладке Datalogger Numeric. Частоту 45000 Гц подать с калибратора осциллографов 9500В.
: Fd« ЕсМ View ОгЛм CAF1131 Projecl *•<•₽« DMidogg* Емги Нф
* 3<® ® >? Э~«й в “ лЛ'“ЬЙЙ'Ч!: u. Ч. - а ч и :
л м: лл •«■в ;F'«<r-»T»:8aakBa'»®
При открытии log файла, предоставляется следующая информация: дата, время и частота. Из полученного ряда значений соответствующего номинала частоты выбирается значение с наибольшим отклонением от номинала и подставляется в формулу 1.
Af-xf 100%
Af V 7
где
Af - значение установленной частоты, Гц
xf- значение измеренной частоты, Гц
Результаты поверки считаются удовлетворительными, если относительная погрешность измерений частоты входного сигнала не превышает ±1 %.
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
7.1 При положительных результатах поверки выдается свидетельство о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015. Знак поверки наносится на свидетельство о поверке.
-
7.2 При отрицательных результатах поверки оформляют извещение о непригодности установленного образца. Результаты предыдущей поверки аннулируются (аннулируется свидетельство о поверке).
Заместитель начальника лаборатории № 441 ФБУ «Ростест-Москва»
.В. Подколзин
Требования безопасности
-
3.1 При проведении поверки модулей CDT 731-TG необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.
-
3.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с модулями CDT 731-TG и применяемыми средствами поверки и изучившие настоящую методику.
-
3.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.
