_              ' УТВЕРЖДАЮ- .Заместитель руководителя ^.;^'<йрв^иятия п/я А-Г742 Н.В.Студенцов

“ ■ ■

'С-             i

да

Группа П53

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ОКП 39 4665 4C0I

Срок введения с              198^ г.

НастояЕцие методические указания распространяются на прибор типа НТИ, выпускаемый по ТУ 2-034-648-34 , и устанавливают методы Vi средства их первичной и периодической'поверок.

  • I. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

    • I.I. При проведении поверки должны выполняться операции и применяться средства поверки, .указанные в таблице.

      ; t

Ч", •

к-*

/•

Наименование операпии

Номер пункта Методики

поверки

  • 3.1

  • 3.2

Наименование образцового средства измерений или вспомогательного средства поверки; номер документа,регла-ментир^щего технические требования к средству;разряд по государственной поверочной схеме или метрологические или основные техн1пческие хз,-рактеристики

Обязательность проведе-

ния операсти при

выпуске из пре-» водства

выпуске после ремонта

эксплуа -тапии и хранении

Внешний осмотр Опробование Определение мет-3.3, рологических характеристик Определение рас-3.3.1 стояния между концом стрелки и т^иферблатом Определение параметра шероховатости измерительных поверхностей наконечников

Определение уг- 3.3.3. ла гконуса-х измерительных поверхностей наконечников

Определение измерительного усилия

■ Определение перемещения подвижного наконечника

3.3.2,

3.3.4

3.3.5.

Определение наибольшей разности погрешностей

3.3.6,

Да

Да

Да

Да

Да

Да

Да Да

Нет

Образин шероховатости поверхности по

ГОСТ 9378-75 с параметром шероховатости На <0,16 мкм

УглОхмер

тип 1-2 ГОСТ 5378-66

Весы для статического взвешивания с накболь-пределом взвешивания 10 кг по

ГОСТ 29676-79

Да

Нет

Да

Да

Да

Нет

Нет

Прибо^,микрометрический Да

ТУ2-034-612-86, спеииальный кронштейн (см.справочное приложение I) и наконечник (см.справочное приложение 2)

Прибор микрсметр1тееекий Да Тип ГШИ ТУ2-034^12-^  '

с наибольшей разностью погрешностей 0,002 мь? на любом аттестованном участке длиной 3 мм, спет^иальный кронштейн

Нет

Да

Наименование

операиии

Помер пункта методики поверки

Наименование образго- Обязательность прове-вого средства измере- дения операиии при

эксплуе-тагии и хранении

НИЙ или вспомогательного средства поверки; номер документа,регламентирующего технические требования к средству;разряд по государственной поверочной схеме или метрологические или основные технические характеристики

выпуске выпуске из про- после кзводст-ремонта ва

Определение ва-риапии показаний

(см.справочное приложение 1) и специальный наконечник (см.справочное приложение'2)

То же

Да

(

и

4.

Примечание,Допускается пршленять другие средства поверки,устанавливающие метрологические характеристики прибора типа НТИ с погрешностью,не превышающей 30* пределов по ТУ2-034-648- 84

  • 2.ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1„При проведении поверки должны быть соблюдены требования безопасности,изложенные в следующих стандартах скстеь/к безопасности Tj:^a: общие требования безопасности должны соответствовать требованиям ГОСТ 12,3.002-"^;оборудование,применяемое при поверке,должно соответствовать требованиям ГОСТ 12.2.003-74;воздух рабочей зоны должен соответствовать требованиях^! ГОСТ I2.I.0C6-76 при температуре помещения,соответствующей условиям поверки для легких физических работ

2.УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕИ

2.1.При проведении поверки должны быть соблюдены условия:

I) температура рабочего пространства должна быть от +15 до +25°С;

25 изменение температуры рабочего пространства в не должно быть более 2°С.

следующие

в диапазоне

течение часа

  • 3) относительная злаг-кность не дслткна быть более 80^ при те^лпе-ратуре +25°C.

  • 2.2.Перед поверкой прибор и средства поверки должны быть приведены в рабочее состояние в соответствии с документапией по эксплуа-таиии и ввдержакы в помещенииgв котором проводят поверку,не менее 3 часов.

  • 3.ПРОВЕДЕНИЕ ПОВЕРКИ

    • 3.1.Внешний осмотр

При внешнем осмотре должно быть установлено соответствие прибора следующим требования!?:

  • I) Б комплект должны входить прибор,наконечники неподвижные, штанги g гайки, (Тут ляр, паспорт;

25 на лицевой стороне циферблата должно быть нанесено товарный знак предприятия-изготовителя; диапазон измерений прибора;гена деления шкалы;

  • 3) на наружных поверхностях прибора не должно быть дефектов, ухудшающих внешний ввд или влияющих на эксплуатаиионные качества прибора;

  • 4) наружные металлические поверхности прибора и принадлежности к нему должны иметь надежное защитное покрытие;

  • 5)   ерблат должен быть закрыт прозрачным .материалом,не имеющитл дефектов,препятствующих отсчету показаний;

  • 6) стрелка и элементы шкалы (штрихи и цифры) должны быть отчетливо Бкдны на фоне циферблата;

  • 7) каждое пятое деление шкалы должно быть отмечено удлкненныья штрихом.Еажцсе десятое деление должно быть отмечено соответствующим делению числом.Числовые отметки шкалы должны быть нанесены в одном направлении;

  • 8) прибор должен быть снабжен указателем показывающим число полных оборотов стрелки;

  • 9) стрелка,штрихи,цифры,буквы,товарный заак и оцифровка шкалы указателя должны быть черного цвета;

  • 10) цифры,нанесенные на штангах,должны быть ровными и отчетливыми.

3.2.Опробование

Гфй опробовании проверяют взаимодействие узлов прибора:

  • 1) подвижный наконечник должен перемещаться плавно без заеданий;

  • 2) конец стрелки должен перекрывать короткие штрихи шкалы не менее чем на 0,3 и не более чем на 0,8 их длины;

1ЙО» '

432^

  • 3) при свободном перемещении подвижного наконечника или при его резкой остановке стрелка не должна проворачива'гьсл на оси;

  • 4) при установке прибора по указателю оборотов на любое число полных оборотов отклонение стрелки от направления оси подвижного наконечника не должно Гфевышать 15 делений;

  • 5) устройство совмещения стрелки с любым штрихом шкалы должно ботать главно9без заеданий;

  • 6) в обоих крайних положениях хода подвижного наконечника стрелка должна переходить ось сишетрии не менее чем на 5 делений.

3.3.Определение метрологических параметров

  • 3.3.1.Расстояние между конном стрелки и гиферблатом определяьэт по изменению показания при повороте прибора.Стрелку совмещают с отметкой шкалы О,затем прибор поворачивают вокруг стрелки приблизи-тельно'на 45^и оДхювременно,не меняя положения головыанаблюдзтот изменение показагжя.

Тафе определяют изменения показаний прибора на отметках шкалы 25,5С и 75.Изменения показаний прибора не должны превшать 0,7 деления шкалы В этом случае расстояние между конном стрелки и н^^Терблатом не должно превышать значения,указанного в ТУ2~034-648“34.

  • 3.3.3. юероховатость измерит’ельной.поверхности наконечников определяют визуальньал сравнением с образна?^® шероховатости поверхности. Параметр шероховатости Ra измерительной поверхности наконечников не должен быть более 0,16 мкм по ГОСТ 2789-73.

  • 3.3.3. Угол конуса' измерительной поверхности наконечников опре-дсляьзт с помощью угломера с нониусом п^’-тем наложения измерительных поверхностей угломера на измерительные поверхности наконечника. Сткленение угла конуса- измерительной поверхности наконечников не должно превышать -30‘ .

  • 3.3.4. Измерительное усилие прибора определяют с помощью весов для статического взвешивания с пищерблатнш-з отсчетным устрсйствсм .при контакте подвижного наконечника прибора с площадкой весов.

В момент качала и конга перемещения стрелки прибора производят снятие казанйй по шкале весов.

Измерительное усилие должно быть 25-60Н.

3.3,5.Определение перемещения подвижного наконечника производят помощи прибора типа ВМИ.При проведении поверки на приборе типа кронштейн с пружинной подвеской кеобхедш^о заменить на спегиальныГ-кренштейн (см.справочное приложение 1)9наконечник с конической изме-ительной поверхностью заменить на специальный наконечник (см.спра-o^iKoe пратсженис 2).Величина перемещения наконечника до.ш-г'на быть е менее 2 мм.

'w/

ми 482-84

со н

«о К(

S

л ij S с: et О С

CQ

сз ь

«3 Bi

лист 7 /1и^~ S

3.3.6.Наибольшую разность погрешностей прибора определяют при помощи прибора типа ГШИ.Прибор закрепляют в специальном кронштейне (см.справочное приложение I), вставляют спеииальный наконечник (см.справочное приложение 2) и устанавливают в исходное нулевое положение в сторону прямого или обратного перехмещения наконечника.Арретирование наконечника и изменение направления перемещения измерительного стержня при определении погрешностей не допускается,Поверку ка приборе типа ПШ производят на любом аттестованном участке длиной 3 мм с наибольшей разностью погрешностей прибора 0,002 ш.!.Подвижный наконечник перемещают через интервалы равные 0,2 мм.Отсчет показаний прюизводят по шкале прибора типа Пйй.

Наибольшая разность погрешностей на всем диапазоне измерений прибора- при прямом или обратном ходе измерительного стержня равна разности наибольшего к наш^еньшего отклонений показаний на веем диапазоне измерений.

Наибольшая разность погрешностей прибора в пределах перемещения наконечника не должна превышать 0,015 ш.

3.3.7.Вариацию показаний прибора определяют при помощи прибора типа ПШ1,спепиального кронштейна (см.справочное приложение I) и спет’иального наконечника (см.справочное приложение 2) в трех равномерно расположенных точках диапазона измерений.

Специальный наконечник перемещают вращением микрометрического винта прибора типа до точного совмещения стрелки прибора НТИ со штрихом шкалы прибора НТЙ и отсчитывают показания прибора ПЬий. Затем наконечник перемещают в том же направлении на О,Сб мм к,изменив направление перемещения,возвращают наконечник в точку,где стрелка совпа,цает с тем же штрихом шкалы прибора ШИ.Отсчитывают показание прибора типа ИМИ.Разность показаний прибора определяет вариацию показаний. Измерение повторяют три раза и вычисляют среднюю разность,которую принимают за вариацию показаний в данной точке диапазона измерений, так же определяют вариацию показаний в других точках диапазона измерений .

Вариация показаний в каждой точке не должна превышать 0,004 мм.

4.ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЬТКИ

  • 4.1.Положительные результаты первичной поверки прибора ооороя

,

\                    Ш                     Лист 9

ют записью в паспорте,на гфибор, зздостовер»пюй в х^ядке,установи ^прадприаттмюп^^          .         ''-/-/.h.

:; 4^^1^лприбрр,признанный/роднж при/го<ддарствеййой ’по®ерк^ ведают- e^j^^e^sbeTBcr тш фо^т, установленной Госстандартом GCCP.

4^4; :Половительж                           периодической поверки

прибора оформляют ввдах1ей свидетельства о поверке,составленном ведом-ственной метрологической службой.

4»4» Габоры, ж удовлетв<>Р^Щ5хё>*^оебо^а1здям нжтоя]дих методическ] указаний к применению не догускают.

..ч’’

-•■I

■>

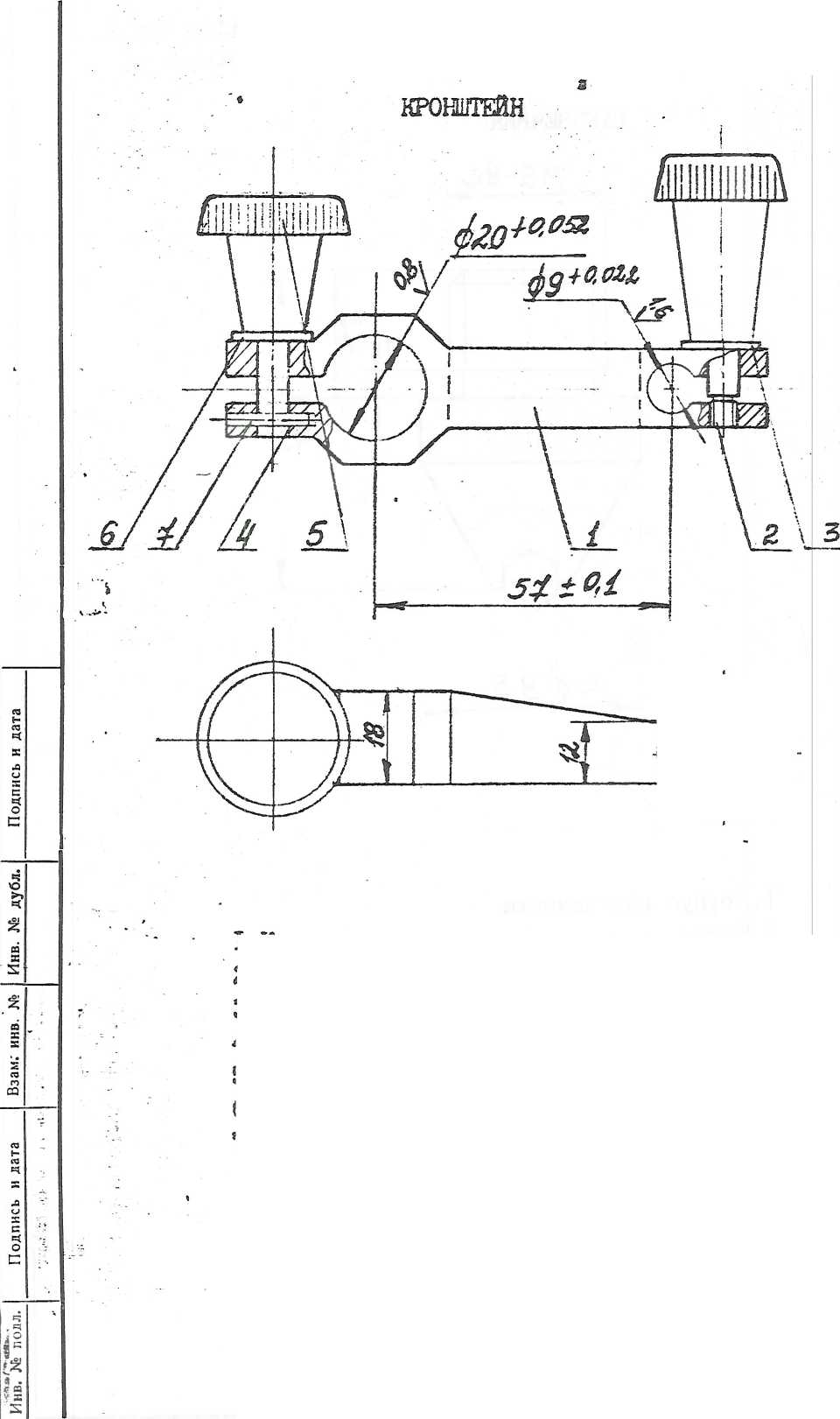

Приложение 1

Справочное

  • 1. Корпус

  • 2. Винт

  • 3. Шайба

  • 4. Шпилька

  • 5. Гайка

  • 6. Шайба

  • 7. Штифт

тГ

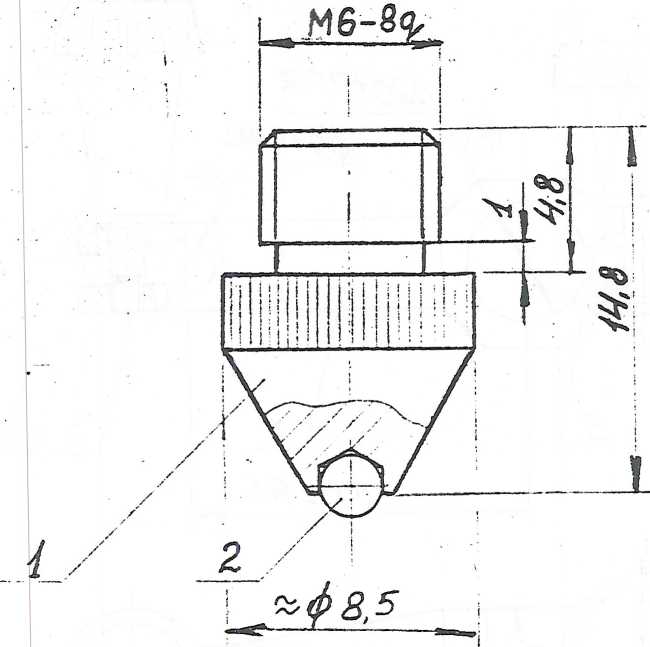

НШЗНЕЧНИК
Приложение 2 Справочное
  • 1. Корпус наконечника

  • 2. Шарик

j    Кировский инструментальный завод

I     ’’Красный инструменталнцик’*

имени бО-летия Союза ССГ

Главный иняенер завода

Начальник БСН

M. Крещенко

Главный метролог

' С,Т>Корякав

Исполнитель

Инженер-конструктор

' I

СОГЛАСОВАНО:

Брянский машиностроительный завод

Главный инженер

‘i

ВНЙйизмерения

Заместитель директора по научной работе
