БЛОК ДЕТЕКТИРОВАНИЯ ГАМ МА-И ЗЛУЧЕННЯ БДКГ-224 Методика поверки

МРБ MIIJJW -2018

РАЗРАБОТЧИК

  • 1 лавный метролог начатьник о i дела радиационной метроло! ии

УН «А1;ОМГЕХ»

’  7 В.Д.Гузов

«J/3 »    /7.__201X

(.'одержание

Приложение А (рекомендуемое) Форма протокола поверки

Библио! рафия

Настоящая методика поверки (далее ММ) распространяется на блок де iактирования гамма-излучения БДКГ-224 (далее БД), определяет операции, проводимые в процессе поверки, устанавливает условии проведения, методы и средства поверки.

Ml 1 разработана в соответствии с TKI1 8.003. (ГБ 8065.

Первичной поверке подлежа) БД ут вержденного типа при выпуске из производства.

Периодической поверке подлежат БД. находящиеся в эксплуатации или на хранении, через установленный межповерочный интервал.

Мсжповерочпый интервал 12 мое.

Внеочередной поверке до окончания срока действия периодической поверки подлежа т БД после ремой га. Внеочередная поверка после ремонта проводи гея в объеме, установленном для первичной поверки.

Поверка БД должна осуществляться юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

  • I Нормативные ссылки

  • 1.1 В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее ГНПА):

ГКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ

ГКП 181-2009(02230) Правила технической эксплуатации электроустановок потребителей

('ГБ 8065-2016 Система обеспечения единства измерений Республики Беларусь. Дозиметры и измерители мощности дозы фотонного излучения. Методика поверки

С ГБ 8083-2020 Система обеспечения единства измерений Республики Беларусь. 1 осуларс) венная поверочная схема для среде t в измерений кермы в воздухе, мощности кермы в воздухе, амбиеншого. направленного и индивидуально)о эквивалентов дозы, мощностей амбиеншого. направленного и индивидуального эквивален юв дозы рентгеновского и гамма-излучений

I ОС 1 8.087-2000 Государственная система обеспечения единства измерений. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки но мощности экспозиционной дозы и мощности кермы в воздухе

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия элек 1 ро технические. ()бщис iребования безопасности

ГОС 1 IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторною оборудования. Часть 1. Общие требования

Примечание При пользовании настоящей МН целесообразно проверить действие ГНПА но каталогу, составленному по состоянию на I января текущего года, и но соответствующим информационным указателям, опубликованным в текущем юлу. Если ссылочные ГНПА заменены (изменены), го при пользовании наооящей МН следует руководствоваться замененными (измененными) ГНИЛ. Гели ссылочные I ИНА отменены без замены, ю положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 Операции поверки
  • 2.1 При проведении поверки должны бьнь выполнены операции, указанные в таблице 2.1.

Таблица 2.1

11аимепование операции

1Томер

пункта Ml 1

11роведение первичной поверке

операции при периодический поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение Meipo.'ioi ических характеристик

3.1 Определение основной относительной

: погрешности при измерении мощности амбиеп i ного эквивален га дозы реп м енонско! о и гамма-излучения

7.3.1

Да

Да

4 Оформление результатов поверки

8

Да

Да

Примечание При получении трицат ельного результата при проведении гой или иной операции дальнейшая поверка должна быть прекращена.

3 Среде» на поверки
  • 3.1 При проведении поверки должны применяться эталоны и вспомогательные среде i ва поверки, у казанные в таблице 3.1.

Таблица 3.1

11омср пункта Ml!

Наименование и тип (условное обозначение) > га.тонов и bchomoj а тельных средств поверки, их метрологические и основные технические характеристики, обозначение ГНИЛ

7.1

7.2

-

7.3.1

Установка дозиметрическая гамма-излучения эталонная ио 1 (X Г 8.087 рабочий эталон 1-1 о или 2-ю разряда по (' 1 Ь 8083. диапазон измерений мощное 1 и амбиен 1ного эквиваленia дозы от 0.05 мкЗв/ч до 1.0 Зв/ч. доверительные i раницы относительной погрешности (Р 0.95) не более (7 %

6.1

Гермо! шрометр ИВА-6Н-Д. диапазон измерений температуры от минус 20 °C до плюс 60 °C. абсолютная hoi решност ь нс более ±0.3 "(диапазон измерений относительной влажности от 0 % до 98 %. абсолютная hoi рсшностъ не более ( 2 %; диапазон измерений атмосферно! о давления от 700 до 1 100 ilia. абсолютная ши решност ь нс более i 2.5 rl 1а

6.1

Дозиметр ДК1 -Л Т2140. диапазон измерений мощности амбиентши о эквивалент дозы от 0.1 мкЗв/ч до 10 мЗв/ч. основная погрешность нс более 115 %

Примечания

  • 1  Допускается применять другие средства поверки, обеспечивающие определение метроло) ических характеристик поверяемо! о ЕД с требуемой гочност ьй.

  • 2 Все среде 1ва поверки должны быть поверены и иметь л ей ствующие свидетельства о поверке.

4   Требования к квалификации поверителей
  • 4.1   К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, подтвердившие компетентноси, выполнения данного вида поверочных работ.

5   Требования безопасности
  • 5.1   11ри проведении поверки необходимо соблюдать требования 111 и [2]. а также: правила технической эксплуатации элекгроу становок погреби гелей по I КП 181; требования безопасности, установленные 1 ОС Г IEC 61010-1 (степей}. загря тения 2)

л,ля оборудования класса зашиты Ш но ГОС Г 12.2.007.0:

требования инструкций но технике безопасное!и и ио радиационной безопасное!и. действующие в организации:

гребования безопасности, изложенные в эксплуатационной документации на применяемые средства поверки.

  • 5.2  Процесс проведения поверки должен быть отнесен к работам во вредных условиях труда.

6 Условия поверки и подготовка к ней

6.1   11ри проведении новерки должны быть соблюдены следующие условия:

температура окружающег о воздуха о гносит ельная влажность воздуха ат мосферное давление фон гамма-излучения

от 15 °C до 25 °C:

от 30 % до 80 %: от 84 до 106.7 к! 1а; не более 0,20 мкЗв/ч.

  • 6.2  В помещении, где проводился поверка, не должно быть посторонних источников ионизпрующе! о излучения.

  • 6.3  1 кэдгоговка к поверке эталонов и вспомогательных среде из поверки осуществляется в соответствии с эксплуатационной документацией на них.

  • 6.4 При подготовке к поверке необходимо:

выдержать БД в транспортной таре в нормальных условиях в течение не менее 2 ч; извлечь БД из ipancnopiHon лары и расположить на рабочем месте: установить на персональный компьютер (ПК) программу «BDKG-224 I 'tility»: подготовить БД к работе в соответствии с руководством но эксплуатации.

7 Проведение новерки
  • 7.1  Внешний осмотр

  • 7.1.1 11ри внешнем осмотре должно быт ь установлено:

отсутствие па корпусе БД следов коррозии, загрязнений, механических повреждений, влияющих на работу;

соответствие комплектное!и БД., приведенной в руководстве но эксплуатации, в объеме, необходимом для поверки:

наличие на БД маркировки, приведенной в руководстве по эксплуатации: наличие свидетельства о предыдущей поверке (при периодической поверке); на !ичис целое! пост и пломбы па корпусе БД.

  • 7.2 Опробование

  • 7.2.1 При опробовании необходимо проверить:

в ып ол пени с са м око и i р< эл я:

соогвсюпше npoiраммного обеспечения.

  • 7.2.2 Проверку выполнения самоконтроля проводя! в следующей шзслсдовазсяьности:

а) подключаю! ЬД к НК и источнику питания в соответствии с руководством но эксплуатации и рисунком 7.1. Включаю! источник ши ания;

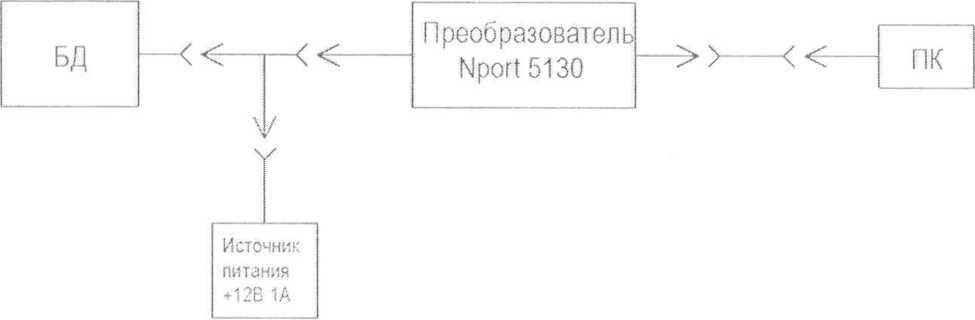

Рисунок 7.1

б) устанавливаю! связь между ЬД и НК в соответствии с разделом 3 руководства оператора на программу <<BI)K.G-224 Utility». При этом ЬД должен автоматически перейти в режим самоконтроля.

При успешном выполнении самоконтроля после включения источника шиания по запросу оз внешнею устройства (ПК) на него начинаез носзхназь информация о мощности амбненз woiо эквивалента дозы.

  • 7.2.3 Подтверждение соответствия программного обеспечения (НО) состою из под!верждения защиты oi непреднамеренных и преднамеренных изменений и проверки идентификационных данных встроенного ПО.

Под!верждением зашипи встроенною НО оз непреднамеренных и преднамеренных изменений является целостность пломбы из разрушаемой пленки на корпусе БД, ограничивающей доступ к 110.

Для идентификации везроенного ПО сравниваю! номер версии, который отображается в окне программы «BDKG-224 Utility», со значением, приведенным в разделе «Свидетельство о приемке» руковоленлз по экспяуазации.

Иден 1ификационные данные встроенного ПО приведены в таблице 7.1.

Таблица 7.1

Идет ификационные данные (признаки)

Значение

Иден тификапионнос наименование 1К)

BDKG-2 |

Номер версии (идентификационный номер) ПО

11.16.10.30: 11.X.Y.Z*

Цифровой идентификатор ПО

-

* X. Y. /. составные части номера версии ПО: X принимают равным оз 1 до 99, Y принимаю! равным от 1 до 12. Z принимаю! равным oi 1 до 31.

Иден i ификанионяые данные (признаки)                   Значение

11римечания

  • 1  Идснгификациониые данные версии НО 11.X.Y.Z внося) в раздел «Свидетельство о нрпемко? руководства по эксплуатации и в протокол поверки.

  • 2 НО устанавливается па стадии производства и доступа к цифровому идет и фи ка гору но. Изменение ПО невозможно без применения специализированного оборудования изготовителя.

  • 7.2.4 Результаты опробования считаю) удовлетвори гельными. если после выполнения самокоп троля на БД но запросу от внешне) о устройства (ПК) начинает поступать информация о мощности амбиешного эквивалента дозы, нс нарушена целостность пломбы на корпусе БД и идентификационные данные встроенного ПО соответствую) значениям, приведенным в разделе «Свидетельство о приемке» руководства но эксплуатации.

  • 7.3 Определение мет ролей пческих характерист ик

  • 7.3.1 Определение основной относительной iioi рентноеги при измерении мощности амбнен итого эквивалента дозы рентгеновского и тамма-нзлучення

Определение основной относительной но1решности при измерении мощности амбиенгного эквивалента дозы рентгеновского и i амма-излучения проводят на эталонной дозиметрической установке гамма-излучения с радионуклидным источником ,5''Cs в контрольных точках в соответствии с таблицей 7.2 в следующей последовательное in:

Таблица 7.2

I Io мер контрольной точки /

Мощность амбиенгного эквивалента дозы /7^, (10)

И змерение фо) га ///, (10)

И змерение мощност и амбиспт ного эквива. ten т а

дозы

/7/(10)

Количество измерений

(’ гатистическая

по) рентное 1 ь. %, не более

Количсст во измерений

Статист ическая

hoi решност ь, %, не более

1

0,06 мкЗв/ч

3

5

3

3

2

0.7 мкЗв/ч

3

5

з

3

3

7.0 мкЗв/ч

-

-

3

3

4

70,0 .мкЗв/ч

-

-

3

о

5

0,7 мЗв/ч

-

-

з

1

6

7,0 мЗв/ч

-

-

3

1

7

70.0 мЗв/ч

-

-

3

1

8

0.7 Зв/ч

-

-

3

1

1 фимечання

  • 1  В котрольной точке 1 измерения проводят только при первичной поверке.

  • 2 В контрольных точках 3-8 значением фона можно пренебречь.

а) устанавливают БД на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центральная ось пучка излучения установки была направлена вдоль продольной осн БД и пересекала метку па поверхности колпачка в соответствии с рисунком 7.2.

Примечание Расстояние для /-й контрольной точки устанавливаю! си источника излучения до кольцевой риски на поверхности колпачка;

б) устанавливают БД на расстоянии от источника излучения, соответствующем кон I рольной точке 1;

в) выполняют операции но 7.2.2 (а-б):

г) по истечении времени установления рабочею режима (I мин) измеряют фон //..Д10) в контрольной точке 1. Определяют среднее арифметическое измеренных значений //,',(10);

л.) подвергают БД воздействию излучения и измеряют мощность амбиентного жвивалента дозы //Д10). Определяют среднее арифметическое измеренных значений //.’(10);

е) выполняют операции по 7.3.1 (б, д) для остальных. контрольных точек:

ж) рассчитывают для /-й контрольной точки доверительные границы основной относительной погрешности А. (без учета знака). %. при доверительной вероятное!и 0.95 по формуле

у                                т.п

1ДС

О,., относительная погрешность эталонной дозиметрической установки тамма-иточения в /-й контрольной точке (из свидетельства о поверке). %:

0 относительная погрешность измерения мощности амбиентного эквивалента дозы в /-й контрольной точке. %, вычисляемая по формуле

z<(io)-7/;,(io)-zc(iO)

(7.2)

Примечание Для кошрольных точек 3-8

/77(10) принимают равным нулю.

Результаты поверки БД. выпущенных до 23.04.2020. считают удовлетворительными, если рассчитанное для контрольной точки 1 значение А, не превышает ±15 %„ а рассчитанные для контрольных точек 2-8 значения не превышают ±10 %.

Резулыаил поверки БД. выпущенных после удовлетворительными, если значения А, нс превышают 1 15%.

23.04.2020. считаю!

8 Оформление результатов поверки
  • 8.1   Результат поверки заносят в протокол. форма которого приведена в приложении А.

  • 8.2  Вели но результатам поверки БД признан пригодным к применению, ю результаты поверки оформляют:

а) при выпуске из производства:

записью в разделе «(лзидетсльс i во о приемке» руководства но эксплуатации даия проведения поверки, заверенной подписью поверителя и от iиском повери т ел ьного клейма: нанесением клейма-наклейки поверителя на боковую поверхность корпуса БД:

б) при женлуатаиии и после ремонта нанесением клейма-наклейки поверителя на боковую поверхность корпуса БД и выдачей свидетельства о поверке по форме, установленной 11x11 8.003.

  • 8.3  I ели ио результатам поверки БД признан непригодным к применению, доверительное клеймо-наклейка гасится, свидетельство о поверке аннулируется и выдастся заключение о непригодности с указанием причин по форме, установленной I KI 1 8.003.

Приложение Л

(рекомендуемое) Форма протокола поверки

наименование орг аннзании, проводящей поверку

Протокол №___

новерки

зав. №

наименование средеi ва измерений

принадлсжащс! о

найм с нова пне орган иза ции

113101 они иль

УН «АТОМТЕХ» ___

ДАТА ПРОВЕДЕНИЯ ПОВЕРКИ

год, месяц, число

ПОВЕРКА ПРОВОДИ ГС Я НО

документ, но которому проводи гея поверка

Условно поверки:

°C;

к! 1а; мкЗв/ч.

1 емнерат ура окружающе;о воздуха

01 носи гельная влажность воздуха ат мосферное давление фон гамма-излучения

( редел ва поверки:

Рсзульгады поверки:

Л.1 Внешний осмотр

соо 1 вс 1 с 1 вует/не coo i вс i с s вус i

А.2 Опробование

соо гвеI с гвуеi не cooiветсiвуеi

Таблица А.2.1

Идент ификаииоIш ые дашше (i физнаки)

Значение

Идентификационное наименование 1 К)

Помер версии (идентификационный номер) НО

г'/~     ’-.j

1 (ифровой идентификатор 1IO

-Г-  - J Г"л~ .;гд < VJ

I пнфор ц.‘

А.З Определение Meiроло! ических характеристик

Л.3.1 Определение основной относительной погрешности при измерении мощности амбиенmoi о жви вален га дозы реп 11 сионского и j амма-излучсния

Га блин а А .3.1

.Мощное] i> амбиен гною тквиваленга дозы в КОН!рольной 1 очке // (Ю)

Измерение фона

Измерение мошпосз и амбиентного жвиваленза

ДОЗЫ /7, (10)

Доверительные границы основной относительной hoi реш-ности А.,%

11ределы допускаемой основной о тноси тельной погрешности, %

Измеренное

значение

Среднее

арифме-

1ическое

измеренных значений

Измеренное

значение

(’редисе арифметическое измеренных значений

0,06 мкЗв/ч

±1 5

0.7 мкЗв/ч

±10*

7.0 мкЗв/ч

-

70.0 мкЗв/ч

-

-

0.7 мЗв/ч

-

7.0 мЗв/ч

-

-

70.0 мЗв/ч

-

-

0,7 Зв/ч

-

-

* s 15 %для БД. выпущенных после 23.04.2020.

  • 3 AKJIК )Ч ЕН И Е __________

Свидетельство №           от_______

(заключение о непригодное] и)

11оверитель

должное I ь

подпись

рас и I ифров ка f ю, тис и

i. . ic;i i.aywj;

ияформяппл

• bupv.iwn . .ни.;

ICHVW II '-11И

Библио! рафия

| 1 ] Санитарные нормы и правила «Требования к обеспечению радиационной безопасности персона ш и населения при осуществлении деятельности по использованию атомной энергии и иеючников ионизирующего изл\ нения». Утверждены постановлением Министереi ва здравоохранения Республики Ьслархсь от 31 декабря 2013 i. №137

Санитарные нормы и правила «1 реновация к ра шационной безопасности».

УI верждены постановлением Министерства здравоохранения Республики Беларусь о I 28 декабря 2012 i. №213

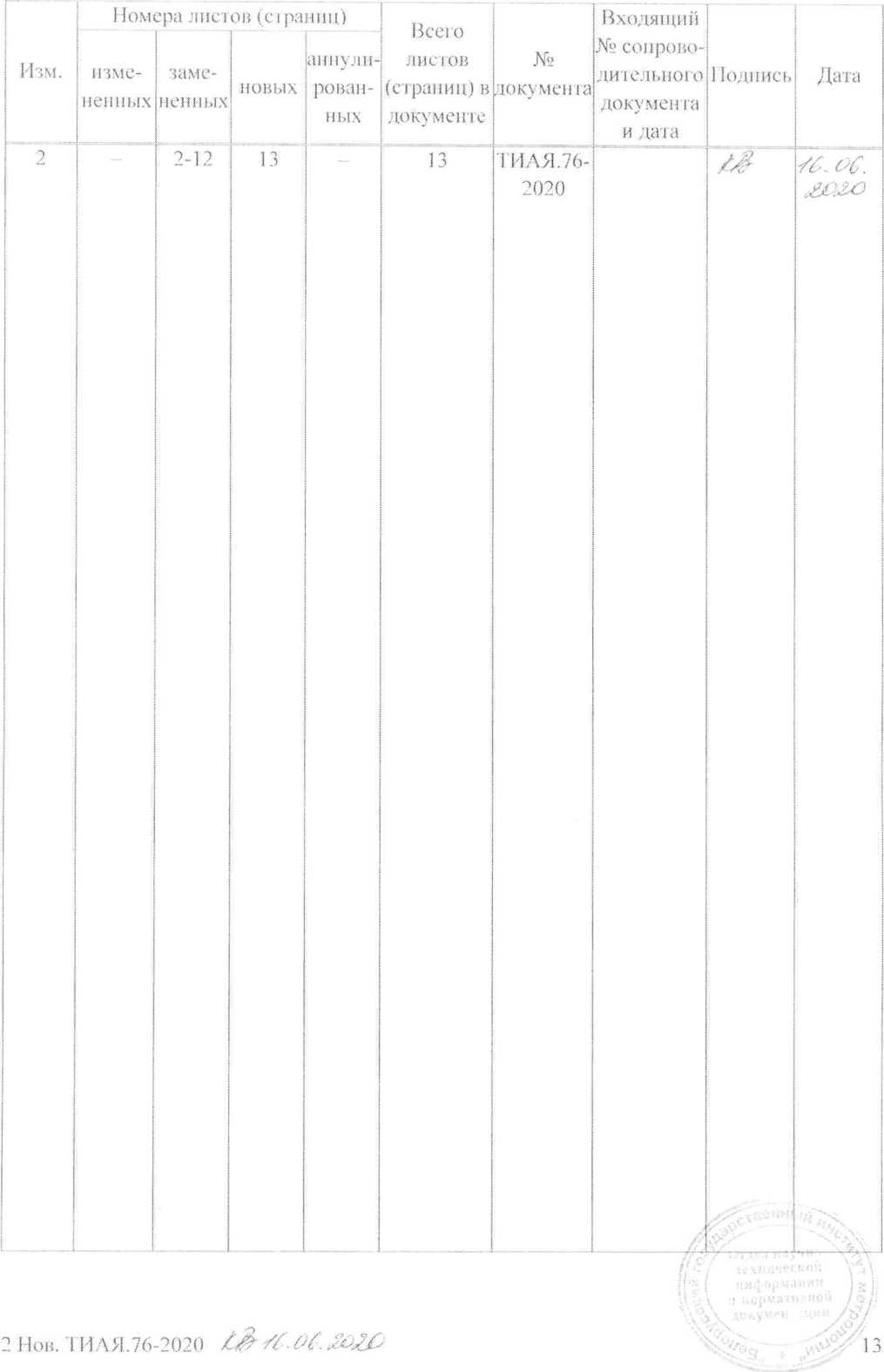

Лип регистрации изменений

СОГЛАСОВАНО

Дпре.юор УН «А ГОМТЕХ»

В. А. Кожемякин

2020

Извещение ТИЛЯ.76-2020 об изменении №2

МР1> МП.2844-2018

Даш введения с ____________

РАЗРАБОТЧИК

Главный метролог начальник отдела радиационной метрологим

В.Д.Гузов

2020

Заместитель начальника сектора ядертюй элек 1 роники^УП «АТ()МТЕХ»

\ I - Л. Л. юксей чу к

«>.     / г           20?о

1 ПАЯ. 76-2020

МРБ МП.2814-2018

ДАТА ВЫНУЛ КА

СРОК ИЗМЕНЕНИЯ

ЛиС!

ЛИСЮВ

ПРИЧИНА

Но результатам I К И

Код

УКАЗАНЫ О

ЗАДЕЛЕ

Задела не(

УКАЗАНИЮ)

ВНЕДРЕНИИ

ПРИМЕНЯВ МОСРЬ

I ИАЯ.418269.103

РАЗО( 'ЛА РЬ

11о данным Ы РРД

ПРИЛОЖИ ПНР

На 12 лисiах

изм.
