СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Устройства сбора и передачи данных УСПД 3021

Методика поверки

ИЦРМ-МП-103-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

ПРИЛОЖЕНИЕ А

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на устройства сбора и передачи данных УСПД 3021 (далее также - УСПД), изготавливаемые Обществом с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек»), и устанавливает методику их первичной и периодической поверок.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость УСПД к ГЭТ 1-2018 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 (далее также - Приказ № 1621).

  • 1.3 Поверка УСПД должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 10 лет.

  • 1.4 Метод, обеспечивающий реализацию методики поверки, - метод измерения разности шкал времени по каналам связи и по сигналам ГНСС.

  • 1.5 Основные метрологические характеристики УСПД приведены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Проверка программного обеспечения средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды плюс (20±5) °C;

  • - относительная влажность от 30 до 80 %.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые УСПД и средства поверки.

  • 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Рабочий эталон 4-го разряда и выше согласно Приказу № 1621

Устройство синхронизирующее Метроном-РТР (далее также -сервер времени), per. № 66731-17

Вспомогательные средства поверки

Средство измерений температуры окружающей среды с диапазоном измерений температуры окружающей среды, включающим значения от +15 до +25 °C;

Средство измерений относительной влажности среды с диапазоном измерений относительной влажности, включающим значения от 30 до 80 %.

Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. №32014-11

Воспроизведение:

  • - напряжения переменного тока 230 В;

  • - силы переменного тока

1 А;

  • - частоты переменного тока 50 Гц.

Источник переменного тока и напряжения трехфазный программируемый «Энергоформа-3.3-100» (далее также - источник)

-

Счётчики электрической энергии трехфазные многофункциональные SM3 (далее также - счетчик).

-

Персональный компьютер (далее также - ПК) и Wi-Fi маршру-тизатор/маршрутизатор (в зависимости исполнения УСПД)

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом № 1621.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые УСПД и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

УСПД допускается к дальнейшей поверке, если:

- внешний вид УСПД соответствует описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и УСПД допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, УСПД к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационную документацию на поверяемый УСПД и на применяемые средства поверки;

  • - выдержать УСПД в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

  • - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

  • 8.2 Опробование

  • 1) В зависимости от исполнения УСПД собрать схему, представленную на рисунке 1.

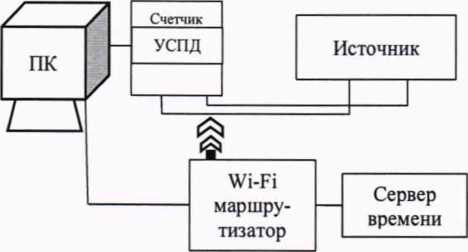

    а) схема подключения для следующих исполнений УСПД (с применением интерфейса связи Wi-Fi): 3021-01, 3021-03, 3021-04, 3021-06

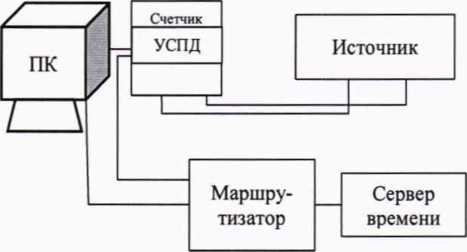

    б) схема подключения для следующих исполнений УСПД (с применением интерфейса связи Ethernet): 3021-02, 3021-05

Рисунок 1 - Схема подключения

  • 2) С источника на любую из фаз счетчика подать питание с параметрами:

  • - фазное напряжение переменного тока, равное 230 В;

  • - силу переменного тока, равную 1 А;

  • - частоту переменного тока, равную 50 Гц.

  • 3) Подключить УСПД к ПК согласно ЭД.

  • 4) При помощи браузера зайти в Web-интерфейс УСПД согласно ЭД.

УСПД допускается к дальнейшей поверке, если при опробовании связь с ПК успешно установлена и установлен доступ к Web-интерфейсу УСПД.

Примечание - Допускается проводить опробование при определении метрологических характеристик УСПД.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Проверку идентификационных данных ПО проводить путем сличения идентификационных данных ПО, указанных в описании типа на УСПД, с идентификационными данными ПО, считанными с УСПД с Web-интерфейса.

УСПД допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Определение хода часов (без коррекции от источника точного времени)

Определение хода часов (без коррекции от источника точного времени) проводить следующим образом:

  • 1) В зависимости от исполнения УСПД собрать схему, представленную на рисунке 1.

  • 2) С источника подать на счетчик питание с параметрами:

  • - фазное напряжение переменного тока, равное 230 В.

  • - силу переменного тока, равную 1 А.

  • - частоту переменного тока, равную 50 Гц.

  • 3) Подключить УСПД к ПК согласно ЭД.

  • 4) При помощи браузера зайти в Web-интерфейс УСПД согласно ЭД.

  • 5) Выбрать раздел «Меню-УСПД-Управление-Системные настройки» и заполнить вкладку «Настройки времени» где в строке № 4 указать IP-адрес сервера времени. Подтвердить указанную информацию клавишей «Записать». В строке «Синхронизация по сети» должно быть выбрано значение «Нет». С помощью клавиши «Считать» проверить указанную информацию, предварительно нажав кнопку Ы.

  • 6) В зависимости от используемого интерфейса связи Ethernet (для исполнений УСПД 3021-03, 3021-05) или Wi-Fi (для исполнений УСПД 3021-01, 3021-02, 3021-04, 3021-06) заполнить один из следующих разделов:

  • - «Подключение Ethernet» (для интерфейса связи Ethernet);

  • - «Подключение Wi-Fi» (для интерфейса связи Wi-Fi).

Заполняются адресные данные и пароли. Подтвердить указанную информацию клавишей «Записать». С помощью клавиши «Считать» проверить указанную информацию, предварительно нажав кнопку 1д1.

  • 7) Выбрать раздел «Меню-УСПД-Время-Время УСПД» и нажать клавишу «Считать».

  • 8) Выбрать раздел «Меню-УСПД-Время-Синхронизация» и провести синхронизацию УСПД с сервером времени при помощи клавиши «Выполнить».

  • 9) Повторить п. 7), в Web-интерфейсе отобразятся текущие дата и время.

  • 10) Ровно по истечении 24 часов, при переключении единицы младшего разряда на сервере времени, провести считывание разницы суточного хода встроенных часов УСПД и сервера времени, повторив п.п. 8) и 9).

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

УСПД подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если ход часов (без коррекции от источника точного времени) не превышает допускаемый ход часов, указанный в таблице А. 1 Приложения А.

При невыполнении любого из вышеперечисленных условий (когда УСПД не подтверждает соответствие метрологическим требованиям), поверку УСПД прекращают, результаты поверки признают отрицательными.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки УСПД подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 12.2 По заявлению владельца УСПД или лица, представившего его на поверку, положительные результаты поверки (когда УСПД подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на УСПД знака поверки, и (или) внесением в формуляр УСПД записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.3 По заявлению владельца УСПД или лица, представившего его на поверку, отрицательные результаты поверки (когда УСПД не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в формуляре УСПД соответствующей записи.

  • 12.4 Протоколы поверки УСПД оформляются по произвольной форме.

    Инженер 2 категории ООО «ИЦРМ»

    П. Е. Леоненко

ПРИЛОЖЕНИЕ А (обязательное)

Таблица АЛ - Основные метрологические характеристики

Наименование характеристики

Значение

Допускаемый ход встроенных часов (без коррекции от источника точного времени), с/сут

±1
