УТВЕРЖДАЮ Первый      тель

екая

нов

г,

Инструкция

Генераторы сигналов многоканальные MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8

МЕТОДИКА ПОВЕРКИ

651-17-003 МП р.п. Менделеево 2017 г.

  • 1 Общие положения

    • 1.1 Настоящая методика распространяется на генераторы сигналов многоканальные MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8 (далее по тексту - генераторы), изготавливаемых компанией «Anapico Ltd.», Швейцария, и устанавливает методы и средства первичной и периодической поверок.

    • 1.2 Интервал между поверками - 1 год.

  • 2 Операции поверки

    • 2.1 При поверке выполнять операции, представленные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операций при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Идентификация программного обеспечения (ПО)

8.3

да

да

4 Определение диапазона рабочих частот и относительной погрешности установки частоты

8.4

да

да

5 Определение уровня фазовых шумов

8.5

да

да

6 Определение уровня гармонических составляющих относительно уровня основного сигнала

8.6

да

да

7 Определение уровня негармонических составляющих относительно уровня основного сигнала

8.7

да

нет

8 Определение диапазона и пределов абсолютной погрешности установки уровня выходного сигнала

8.8

да

да

9 Определение параметров импульсного сигнала в режиме импульсной модуляции (ИМ)

8.9

да

да

  • 3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.4

Частотомер электронно-счётный 53152А с опцией 001 (пределы допускаемой относительной погрешности измерений частоты ±1 • 10’8

8.4

Стандарт частоты рубидиевый FS725 (пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5*10'11)

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.5

Анализатор источников сигналов Е5052А/В с СВЧ преобразователем частоты Е5053А, максимальный динамический диапазон 110 дБ, пределы допускаемой абсолютной погрешности измерений уровня ±1,0 дБ)

8.6, 8.7, 8.9

Анализатор спектра FSW67 (диапазон частот от 2 Гц до 67 ГГц, пределы допускаемой абсолютной погрешности измерений уровня в диапазоне от минус 70 до 0 дБ ± (0,37 - 2,8 дБ)

8.8,

Измерительный блок ваттметра СВЧ NRP с преобразователем измерительным NRP-Z57 (диапазон частот от 0 до 67 ГГц, уровень входной мощности от минус 35 до 20 дБ/мВт, пределы допускаемой погрешности измерений мощности ±0,25 дБ)

8.9

Осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А (полоса пропускания не менее 18 ГГц, диапазон значений коэффициента отклонения от 1 мВ/дел до 1 В/дел, пределы допускаемой абсолютной погрешности измерений временных интервалов ± (0,001Т+8 пс), где Т-измеряемый временной интервал)

  • 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.

  • 3.3 Все средства поверки должны быть исправны и иметь свидетельства о поверке.

  • 4 Требования к квалификации поверителей

    • 4.1 К проведению поверки генераторов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

  • 5 Требования безопасности

    • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

    • 5.2 К работе с генераторами допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

    • 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземлённые браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

  • 6 Условия поверки

    • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C 25 ± 10;

  • - относительная влажность воздуха, % от 30 до 80;

  • - атмосферное давление, кПа от 84 до 106;

  • - напряжение питания, В от 100 до 250;

-частота, Гц от 50 до 60.

Примечание - Температура окружающего воздуха выбирается в соответствии с руководствами по эксплуатации средств поверки. Все средства измерений, использующиеся при поверке генераторов, должны работать в нормальных условиях эксплуатации.

  • 7 Подготовка к поверке

    • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговорённые в документации изготовителя на поверяемый генератор по его подготовке к работе;

  • - выполнить операции, оговорённые в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

  • 8 Проведение поверки

    • 8.1  Внешний осмотр

      • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2 Результаты поверки считать положительными, если выполняются все вышеперечисленные требования. В противном случае генератор бракуется.

  • 8.2  Опробование

    • 8.2.1 Подключить генератор к сети питания. Включить его согласно РЭ.

    • 8.2.2 Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений генератора.

    • 8.2.3 Результаты опробования считать положительными, если при включении генератора отсутствуют сообщения о неисправности и генератор позволяет менять настройки параметров и режимы работы. В противном случае генератор бракуется.

  • 8.3  Идентификация ПО

Проверку соответствия заявленных идентификационных данных ПО генератора проводить в следующей последовательности:

  • - проверить идентификационное наименование ПО;

  • - проверить номер версии (идентификационный номер) ПО.

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведённым в таблице 3.

Таблица 3_____

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ANAPICO GUI

Номер версии (идентификационный номер) ПО

2.88

В противном случае генератор бракуется.

  • 8.4 Определение диапазона рабочих частот и относительной погрешности установки частоты

    • 8.4.1 Диапазон рабочих частот определить путем измерения частоты колебаний при соединении приборов по схеме, приведенной на рисунке 1.

Рисунок 1

  • 8.4.2 Установить значение частоты выходного сигнала поверяемого генератора равным

10 МГц, значение уровня мощности выходного сигнала поверяемого генератора равным

10 дБ/мВт. Провести измерения частоты с помощью частотомера.

Результаты измерений считать положительными, если значение частоты находится в пределах 10 МГц ± 0,5 Гц.

  • 8.4.3 Установить значение частоты выходного сигнала поверяемого генератора равной

  • 6,2 ГГц для MCSG6-2/3/4/8, 12,5 ГГц для MCSG12-2/3/4/8, 20,5 ГГц для MCSG20-4 для проведения измерений использовать непосредственно частотомер.

  • 8.4.4 Результаты измерений считать положительными, если значения частоты находится в пределах:

  • - 6,2 ГГц ± 310 Гц для MCSG6-2/3/4/8;

  • - 12,5 ГГц ± 625 Гц для MCSG12-2/3/4/8;

  • - 20,5 ГГц ± 1025 Гц для MCSG20-4.

  • 8.4.5 Повторить измерения по пп. 8.4.2 - 8.4.3 для каждого независимого канала.

  • 8.4.6 Относительную погрешность установки частоты определить путем измерения частоты колебаний при соединении приборов по схеме, приведённой на рисунке 2. На генераторе установить: значение частоты выходного сигнала равным 10 МГц, значение уровня мощности выходного сигнала поверяемого генератора равным 0 дБ/мВт. Измерить значение частоты с помощью частотомера.

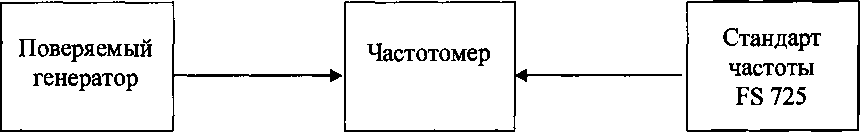

Рисунок 2

Относительную погрешность установки частоты генератора (8f) вычислить по формуле (1):

8f — (fyeT - 1*ИЗм)/ 1иЗМ                    (1)

где fycr - значение частоты, установленное на генераторе,

fnsM - значение частоты, измеренное частотомером.

  • 8.4.6 Результаты испытаний считать положительными, если значения погрешности установки частоты находятся в пределах ±5-10'8. В противном случае генератор бракуется.

8.5 Определение уровня фазовых шумов

  • 8.5.1 Уровень фазовых шумов генератора определить с помощью анализатора источников сигналов Е5052А/В с СВЧ преобразователями частоты Е5053А при значениях отстройки от несущей, приведённых в таблице 4. На генераторе сигналов установить значение уровня выходного сигнала 10 дБ/мВт.

  • 8.5.2 Провести измерения уровня фазовых шумов генератора на частотах 500 МГц, 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц, 6 ГГц, 10 ГГц, 20 ГГц

  • 8.5.3 Повторить процедуры поверки для каждого канала генератора.

8.5.4 Результаты поверки считать положительными, если уровень фазовых шумов не превышает значений, приведённых в таблице 4. В противном случае генератор бракуется.

Таблица 4

Однополосный фазовый шум (значение выходного сигнала +10 дБм), дБн/Гц

Частотный диапазон

Отстройка от несущей

10 Гц

Отстройка от несущей

20 кГц

Отстройка от несущей

100 кГц

500 МГц

-105

-141

-147

1 ГГц

-97

-133

-138

2 ГГц

-93

-129

-135

ЗГГц

-89

-125

-131

4 ГГц

-87

-123

-129

6 ГГц

-83

-119

-125

10 ГГц

-79

-115

-121

20 ГГц

-73

-109

-115

  • 8.6 Определение уровня гармонических составляющих относительно уровня основного сигнала

  • 8.6.1 Определение уровня гармонических составляющих относительно уровня основного сигнала проводить с помощью анализатора спектра. Измерения проводить на частотах focH; 0,01, 0,08, 0,5, 1, 2, 3, 5, 6, 10, 20 ГГц при уровне выходного сигнала генератора 5 дБ/мВт или максимального значении уровня выходного сигнала для данной частоты (в зависимости от того, какое значение меньше).

  • 8.6.2 Повторить операции п. 8.6.1 для каждого канала генератора.

  • 8.6.3 Результаты поверки считать положительными, если уровни гармонических составляющих относительно уровня основного сигнала не превышают значений в диапазоне частот:

  • - от 10 до 80 МГц включ..................-25 дБн;

  • - св. 80 МГц до 6 ГГц включ...............-40 дБн;

  • - св. 6 до 20 ГГц включ.....................-45 дБн.

В противном случае генератор бракуется.

  • 8.7 Определение уровня негармонических составляющих относительно уровня основного сигнала

  • 8.7.1 Определение уровня негармонических составляющих относительно уровня несущей частоты проводить с помощью анализатора спектра с помощью маркеров при отстройке от несущей частоты на 1 кГц. Измерения проводить на частотах 200, 500, 625 МГц, 1,5 ГГц, 2,5; 5; 7; 10; 20 ГГц при выходном уровне сигнала 10 дБ/мВт или максимального значении уровня выходного сигнала для данной частоты (в зависимости от того, какое значение меньше).

  • 8.7.2 Повторить операции пп. 8.7.1 - 8.7.2 для каждого канала генератора.

  • 8.7.3 Результаты поверки считать положительными, если уровень негармонических составляющих по отношению к уровню несущей частоты не превышает значения минус 60 дБн в диапазоне от 10 МГц до 20 ГГц. В противном случае генератор бракуется.

  • 8.8 Определение диапазона и абсолютной погрешности установки уровня выходного сигнала

  • 8.8.1 Определение диапазона установки уровня выходного сигнала проводить путем сличения установленного нормированного значения уровня с показаниями ваттметра (анализатора спектра при наличии опций встроенного программируемого аттенюатора у поверяемого генератора). Измерения проводить на частотах 10, 500, 1000, 2000, 4000, 6000, 10000,12500,20000 МГц (в зависимости от типа генератора).

  • 8.8.2 Определение абсолютной погрешности установки уровня выходного сигнала проводить путём сличения установленного значения уровня выходного сигнала с показаниями ваттметров NRP (рисунок 3).

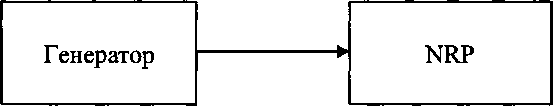

    Рисунок 3

Абсолютная погрешность установки уровня выходного сигнала определить по формуле (4):

ДР = Руст[дБм] - Ризм[дБм],          (4)

где Руст - установленное значение уровня выходного сигнала, дБм; Ризм - измеренное значение уровня выходного сигнала.

  • 8.8.3 Измерения проводить при уровнях выходного сигнала минус 15; 0; 15 дБм,.

  • 8.8.4 Повторить операции пп. 8.8.1-8.8.3 для каждого канала генератора.

  • 8.8.5 Результаты поверки считать положительными, если в диапазонах уровня выходного сигнала генератора от минус 15 до 15 дБ/мВт значения относительной погрешности установки уровня выходного сигнала находятся в пределах:

    • - на частотах от 10 МГц до 12 ГГц включ................................±1,0 дБ;

    • - на частотах св. 12 до 20,0 ГГц.............................................±0,7 дБ.

    В противном случае генератор бракуется.

  • 8.9 Определение основных параметров импульсного сигнала в режиме ИМ

  • 8.9.1 Определение параметров сигнала в режиме ИМ проводить с помощью осциллографа стробоскопического широкополосного 86100С на частотах основного сигнала 50 МГц; 1; 10; 20 ГГц.

  • 8.9.2 В соответствии с руководством по эксплуатации осциллографа и рисунком 4 определить длительность фронта/среза и минимальную ширину импульсного модулирующего сигнала генератора для следующих величин:

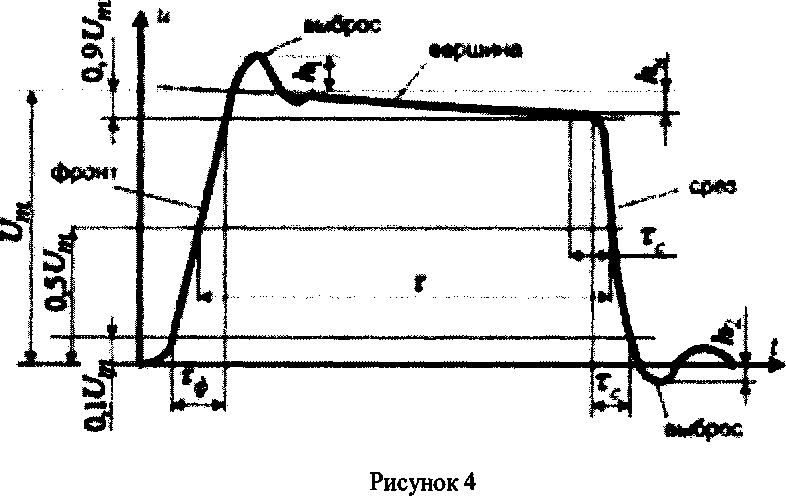

  • - минимальная ширина импульсного модулирующего сигнала на уровне 0,5 его высоты, т;

  • - фронт, Тф - соответствует времени нарастания импульса от 0,rUm до 0,9 Um;

  • - срез, Тс - соответствует времени убывания импульса от 0,9-Um до 0,l Um.

  • 8.9.3 Повторить операции пп. 8.9.1-8.9.2 для каждого канала генератора.

  • 8.9.4 Результаты поверки считать положительными, если:

  • - длительность фронта/среза, не более...................................10 нс;

  • - минимальная ширина импульсного модулирующего сигнала .... 50 нс. В противном случае генератор бракуется.

  • 9 Оформление результатов проведения поверки

    • 9.1 При положительных результатах поверки на генераторы наносится оттиск повери-тельного клейма и выдается свидетельство установленной формы.

    • 9.2 Значения характеристик, определённые при проверке при необходимости заносятся в документацию.

    • 9.3 В случае отрицательных результатов поверки применение генератора запрещается, на него выдается извещение о непригодности к применению с указанием причин забракования.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

О.В. Каминский
