Методика поверки «Приборы универсальные портативные серии СоСо» (ИЦРМ-МП-023-19)

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

Методика поверки

ИЦРМ-МП-023-19

г. Москва

2019 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на приборы универсальные портативные серии «СоСо» модификаций «80Х» и «90Х» (далее по тексту — приборы) и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять приборы до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять приборы в процессе эксплуатации и/или хранения.

• 1.4 При наличии соответствующего заявления от владельца приборов допускается проведение поверки отдельных измерительных каналов, с указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.5 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации приборов, но не реже одного раза в 3 года.

• 1.6 Основные метрологические характеристики приведены в таблице 1.

Таблица 1

2 ОПЕРАЦИИ ПОВЕРКИ

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из опера

ций поверки прибор бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Вместо указанных в таблице 3 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 3

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения приборов необходимо обеспечить выполнение следующих требований:

• - подсоединение приборов и оборудования к сети для зарядки АКБ должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - заземление приборов должно производиться посредством заземляющего провода или сетевого адаптера;

• - присоединения приборов и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с приборами при снятых крышках или панелях;

• - запрещается работать с приборами в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с приборами в случае обнаружения их повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от +15 до +25 °C;

• -  относительная влажность воздуха от 30 до 80 %.

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационные документы на поверяемые приборы, а также эксплуатационную документацию применяемых средств поверки;

• - выдержать приборы в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе приборы и выдержать во включенном состоянии в соответствии с указаниями эксплуатационных документов.

• 8.1 Внешний осмотр

При проведении внешнего осмотра приборов проверяют:

• - наличие эксплуатационной документации;

• - наличие комплектации приборов в соответствии с эксплуатационной документацией;

• - отсутствие видимых механических повреждений, дефектов лакокрасочных покрытий, загрязнения корпуса, влияющих на работоспособность и метрологические характеристики.

Результат внешнего осмотра считают положительным, если выполняются все вышеуказанные требования.

• 8.2 Опробование и подтверждение соответствия программного обеспечения.

  • 8.2.1 Опробование проводить в следующей последовательности:

• 1) Включить и прогреть прибор в соответствии с эксплуатационной документацией.

• 2) В стартовом окне нажать клавишу “About” (в случае если в приборе активированы оба рабочих режима, то необходимо выбрать режим DSA, а затем перейти на вкладку “About”), в открывшимся окне будет отражена детальная информация об приборе: Серийный номер, базовая версия и версия встроенного программного обеспечения (далее по тексту - ПО) согласно рисункам 1 и 2.

При этом:

• - Серийный номер (Serial Number) - должен соответствовать номеру, указанному на оборотной стороне прибора;

-Аппаратная версия (Base Hardware Version) должна соответствовать указанной на оборотной стороне прибора;

• - Версия встроенного ПО (Software Version) - должна быть не ниже, чем указанная в описании типа (1.2.5).

  r Dynamic Signal Analyzer

  Recent Projects




  VDC

  Setup Analysis. About

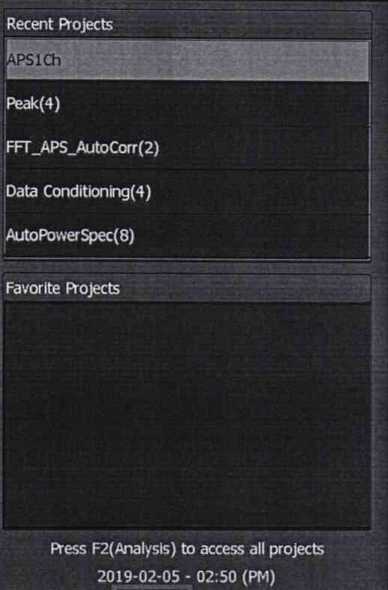

Рисунок 1

г About C0C0-8OX                    i :<■ 14:57

About

Detail Information

Subscription & Calibration

Subscription Period

Last Calibration Date

System Specifications

• - 311.37M internal flash storage

• - 3.68G internal SD card storage

• - 8 input channels

• - 1 output channels

  Software
  Options

Back

Рисунок 2

• 3) Далее, нажав виртуальную клавишу Back (правый нижний угол экрана) или F6, перейти во вкладку Setup (Fl) где последовательно выбрать: CSA Application->Transient and Power Spectra ->APS (x) (где APS:AutoPowerSpector, ax- число активных каналов), после загрузки приложения на экране появится базовые окна спектра мощности и временная развертка сигнала (шум холостого хода каналов/наводка с линий связи со средствами поверки)

Результаты считают положительными, если идентификационные данные прибора, указанные на его задней стороне соответствуют данным указанным в ПО и описании типа, а также если после загрузки приложения на экране появится базовые окна спектра мощности и временная развертка сигнала (шум холостого хода каналов/наводка с линий связи со средствами поверки).

• 8.3 Определение метрологических характеристик

  • 8.3.1 Подготовка к определению метрологических характеристик осуществляется в следующей последовательности:

• 1) Подготовить и включить прибор и калибратор универсальный 5522А (далее по тексту - калибратор) в соответствии с их эксплуатационной документацией.

• 2) Подключить калибратор на вход выбранного канала прибора согласно структурной схеме, представленной на рисунке 3.



Рисунок 3 - Структурная подключения прибора к калибратору

• 3) Включить прибор в режим APS (х) (согласно п.8.2) и настроить входные каналы, установив значения как показано на рисунке 4.

Input Channel Table

Sensor Sensor „ Save

Calib. Status              Config

Рисунок 4 - Настройка входных каналов

• 4) Установить частоту выборки 3,2 кГц (Param->Sampling Rate (Fs)) и Размер блока 4096/1800 (Param. ->Analysis Parameters->Block Size)

• 5) Настроить окна: Traces-> Trace and Window Settings- >, где выбрать временной поток и спектр (Time Stream и Auto Spectrum) необходимого канала согласно рисунку 5.

г Change Signals in Trace                ЗЕ        17:23]

Press Enter key to select or de-select a signal in a trace.

Рисунок 5 - Настройка окон

• 8.3.2 Проверка относительной погрешности измерений частоты переменного тока входных сигналов синусоидальной формы в диапазоне частот от 0,1 до 46 кГц и относительной погрешности измерений амплитудного значения напряжения переменного тока в диапазоне частот от 0,1 до 10 кГц

Определение относительных погрешностей проводят в следующей последовательности:

• 1) Для измерения частоты переменного и амплитудного значения напряжения переменного тока необходимо на приборе включить курсоры: Cursor-> Add Cursor XI to Top Trace и Cursor-> Add Cursor XI to Bottom Trace

• 2) При помощи калибратора задают частоту переменного тока таким образом, чтобы частота переменного тока на экране прибора была равна 100 Гц воспроизводят 5 испытательных сигналов среднеквадратического значения напряжения переменного тока: 0,1; 1,5; 10 и 14 В.

• 3) Для измерения значения амплитудного значения напряжения переменного тока необходимо разместить курсор рядом с пиком (на частотном спектре) и нажать клавишу «вверх» при этом произойдет детектирование пика и отображения его несущей частоты.

• 4) Аналогично, активировав курсор верхнего графика (временной поток) так же нажимаем «вверх» и детектируем пик синусоидального сигнала согласно рисунку 6.

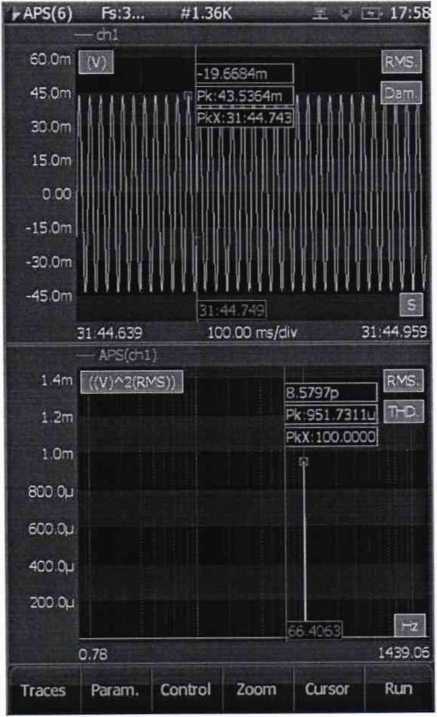

Рисунок 6 - Измерения амплитудных значений напряжения и частоты переменного тока

• 5) Соответствующие значения курсоров необходимо занести в протокол (измеренные значения амплитуды предварительно пересчитать в среднеквадратические значения по формуле 1) и рассчитать значения относительной погрешности измерений частоты переменного тока входных сигналов синусоидальной формы по формуле 2 и относительной погрешности измерений амплитудного значения напряжения переменного тока на частоте 100 Гц по формуле 3.

т т __ д и>1

^и скз - гг

(1) где искз - среднеквадратическое значения напряжения переменного тока, В Чамп - амплитудное значения напряжения переменного тока, В

где Хнзм - измеренное значение частоты переменного тока, Гц;

Х_эт- значение частоты переменного тока заданного при помощи калибратора Гц.

где Хизм- измеренное значение напряжения переменного тока, В;

Х_эт- значение напряжения переменного тока заданного при помощи калибратора, В.

• 6) Далее необходимо установить частоту выборки 102,4 кГц (Param->Sampling Rate (Fs)), а размер блока оставить без изменения (4096/1800) и повторить измерения для среднеквадратических значений напряжения переменного тока 0,1; 1,5; 10 и 14 В на частотах: 1; 2; 5; 7; 10 кГц, а на частотах 27,5 и 46 кГц при уровне среднеквадратического значения напряжения переменного тока 5 В (для проверки значения 46 кГц необходимо на приборе перейти во вкладку Zoom, далее нажать Bottom Trace, далее нажать Set Exact X-Axis Range, в строке Xmin установить значение частоты 45000 Гц, затем нажать Apply и вернуться на главный экран).

• 7) Повторить операции 2) - 8) для всех измерительных каналов.

Результаты считают положительными, если полученные значения относительных погрешностей не превышают значений, представленных в таблице 1.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерения;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик по форме таблиц раздела 8 настоящего документа.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с действующей нормативной документацией.

• 9.3 При отрицательном результате поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается изменение о непригодности в соответствии с действующей нормативной документацией.

Заместитель начальника отдела испытаний ООО «ИЦРМ»

Страница 10 из 10
