Руководство по эксплуатации «Прибор для исследования амплитудно-частотных характеристик Х1-50» (2.048.062 ТО)

ПРИБОР ДЛЯ ИССЛЕДОВАНИЯ АМПЛИТУДНО-ЧАСТОТНЫХ ХАРАКТЕРИСТИК

Х1-50

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2.048.062 ТО

Продолжение табл. 6

• 12.2. Условия поверки и подготовка к ней

• 12.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды (293+5) К С(20+5) °СЗ; относительная влажность воздуха (65+15) %\

атмосферное давление (100+4) кПа Г(750+30) мм рт. ст.З; напряжение сети (220+4,4) В, частота (50+0,5) Гц,

• 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разд. 9 "Подготовка к работе", кроме включения прибора в сеть, и следующие дополнительные операции:

промыть СВЧ контакты прибора и СВЧ контакты образцовых средств поверки этиловым спиртом;

разместить как можно удобнее прибор на рабочем месте.

• 12.3. Проведение поверки

• 12.3. 1. Внешний осмотр

При проведении внешнего осмотра должны быть выполнены все требования пп. 7.1 - 7.3 и следующие дополнительные операции: проверена чистота гнезд, разъемов и клемм;

проверено состояние покрытий и четкость маркировки.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 12.3.2. Опробование

Перед опробованием прибора Х1-50 подготовьте его к работе согласно разд. 9. При нажатии кнопки СЕТЬ должен загореться индикатор включения сети и цифры на цифровом табло.

Опробование проводите в такой последовательности:

при нажатых кнопках И - КЗ верхнего переключателя на экране ЭЛТ должна наблюдаться собственная АЧХ, а на линии АЧХ должны быть частотные метки через 1 МГц;

нажмите кнопку МЕТКИ MHz 1-10, при этом на АЧХ должны появиться частотные метки через 10 МГц;

отпустите кнопку ВНУТ? - ВНЕШ, при этом частотные метки через 1 и 10 МГц при отпущенной и нажатой кнопке МЕТКИ MHz 1-10 должны отсутствовать; нажмите кнопку ВНУТР - ВНЕШ;

нажмите кнопку СЧЕТ, при этом на цифровом табло примерно каждые 1,5 с должен происходить пересчет центральной частоты установленного поддиапазона; кнопку СЧЕТ отпустите;

нажмите кнопку УВК - ШИР, при этом на экране ЭЛТ должен наблюдаться весь установленный поддиапазон частот; отпустите кнопку УЗК - ШИР;

нажмите кнопку 100 переключателя ПЕРИОД ms, при этом на экране ЭЛТ вместо собственной АЧХ должна появиться линия горизонтальной развертки, а цифры цифрового индикатора погаснуть;

нажмите кнопку 0,01 V, при этом на экране должны наблюдаться прямоугольные импульсы типа меандр.

Неисправные приборы бракуются и направляются в ремонт.

• 12.3.3. Определение метрологических параметров

• 12.3.3.1. Определите рабочий диапазон частот прибора следующим образом:

проведите калибровку прибора по методике, изложенной в пп. 9.2 и 9.4;

с яркостной меткой; нажмите кнопку ВНУТР - ВНИИ, внутренняя частотная одномегагерцевая метка, совпадающая с яркостной меткой, обозначает частоту 420 МГц; генератор Г4-76А выключите и ручкой яркостную метку установите в промежутке между метками 421 и 422 10; нажмите кнопку СЧЕТ, при этом счетчик должен показывать частоту 421 МГц. Если счетчик показывает неправильно, вращая ось резистора В23, добейтесь показаний 421 МГц; нажмите кнопку МЕТКИ МНя 1-10; ручками ?П , Q совместите 10-мегагерцевую метку, обозначающую частоту 630 МГц, с яркостной меткой;

нажмите кнопку СЧЕТ, при этом счетчик должен показывать частоту (630+2) МГц.

• 11.3.3. ЭЛТ

После замены ЭЛТ необходима подстройка астигматизма. Для этого:

нажмите кнопки 100 и 1:10 переключателей ПЕИОДдаз и соответственно; ручку У^^установите в крайнее левое положение;

от любого генератора НЧ на вход *5) У прибора подайте сигнал частотой 1-2 кГц; ручками СИНХР И ПЕРИОД ms       на экране при

бора установите 3-4 устойчивых периода сигнала; осью резистора под шлиц ф установите необходимую яркость луча;

поворотом оси резистора Q и оси резистора R160, расположенного на плате устройства усилителя и меток 5.032.297, добейтесь хорошей фокусировки луча в любой точке изображения.

12. ПОВЕРКА ПРИБОРА'

Настоящие методические указания устанавливают методы и средства поверки приборов для исследования амплитудно-частотных характеристик Х1-50, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

Поверку технического состояния прибора Х1-50, а также его работоспособности проводите один раз в год в объеме, оговоренном в разд. 12.

• 12.1. Операции и средства поверки

• 12.1.1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 5.

65

Продолжение табл. 5

- В!*-

^; •

СП ■ч

установите ручками 1^? Д , Щ начало I поддиапазона в середине экрана (начало I поддиапазонаотличается провалом АЧХ); ручками ПОЛОСА и F Щ по собственным 1-мегагерцевым меткам установите полосу качания около 1 МГц так, чтобы начало поддиапазона было в левой части экрана, а метка, отмечающая частоту 1 МГц, - в правой части экрана; ручкой МЕТКИ MHz установите размах меток около 5.мм; кнопку ВНУТР - ВНЕШ отпустите и к разъему 0 ВНИИ подключите вход генератора Г4-106 по схеме, приведенной на рис. 19;

частоту сигнала генератора Г4-106 по его собственной шкале установите около 1 МГц, а напряжение такое, чтобы внешние метки на экране прибора были отчетливо различимы; середину первой от провала внешней метки перестройкой частоты генератора установите в начале поддиапазона и частотомером 43-54 измерьте частоту сигнала генератора; измеренная частота является частотой начала I поддиапазона и минимальной рабочей частотой диапазона;

для определения наибольшей частоты I поддиапазона приборы соедините по схеме, приведенной на рис.20,а, ручки F □ ш • МЕТКИ и ПОЛОСА установите в крайнее правое положение, внешнюю метку изменением частоты генератора Г4-76А установите в центр экрана прибора и частотомером 43-54 с блоком ЯЗЧ-72 измерьте частоту сигнала генератора;

проверьте минимальную и максимальную частоты II и Ш поддиапазонов аналогично, как и для I поддиапазона; для этого соедините приборы по схеме, приведенной на рис.20,а, и нажмите кнопку ?2 или F3 в приборе соответственно; при измерении минимальной частоты поддиапазона ручки Р Ц , jj] установите в крайнее левое положение, а при измерении максимальной частоты - в крайнее правое положение; максимальная частота III поддиапазона является и максимальной рабочей частотой диапазона.

Минимальные и максимальные частоты поддиапазонов с учетом перекрытия по их краям должны быть не более 360 кГц, 434, 634 МГц и не менее 436 , 636, 1002 МГц соответственно для 1,11 и Ш поддиапазонов.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

12.3.3.2. Определите полосу качания частоты при максимальной и минимальной узкой, а также минимальной широкой полосе качания в начале и конце каждого поддиапазона следующим образом:

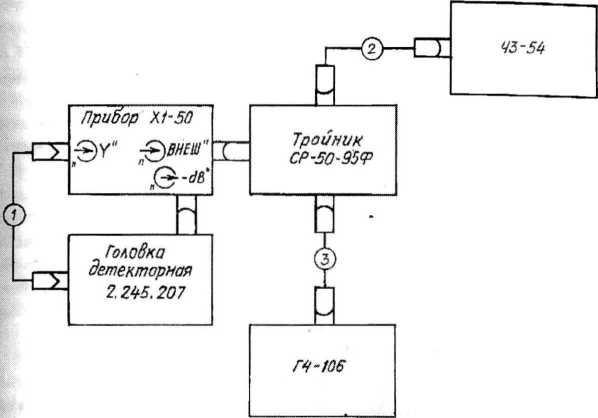

РИС. 19. СХЕМА СОЕДИНЕНИЙ ПРИ ПРОВЕРКЕ ЧАСТОТЫ В НАЧАЛЕ

|. I ПОДДИАПАЗОНА И МИНИМАЛЬНОЙ УЗКОЙ ПОЛОСЫ В НАЧАЛЕ

I ПОДДИАПАЗОНА:

1 - кабель соединительный ВЧ 4.851.081-9 Сп; 2 - кабель соединительный из комплекта частотомера 43-54; 3 - кабель соединительный из комплекта генератора Г4-106

проведите калибровку прибора по методике, изложенной в пп. 9.2 и 9.4;

установите ручку ПОЛОСА в крайнее правое положение;

отпустите кнопку ВНУТР - ВНЕШ и ручками F П. ш начало I поддиапазона (провал АЧХ) установите в начале наблюдаемой АЧХ; соедините приборы по схеме, приведенной на рис.20,б; в генераторе установите сигнал такой частоты и величины, чтобы внешняя метка была отчетливо различима, а ее середина находилась в конце наблюдаемой АЧХ, и частотомером 43-54 измерьте частоту внешнего генс-| ратора; измеренная частота является значением максимальной узкой полосы качания в начале I поддиапазона;

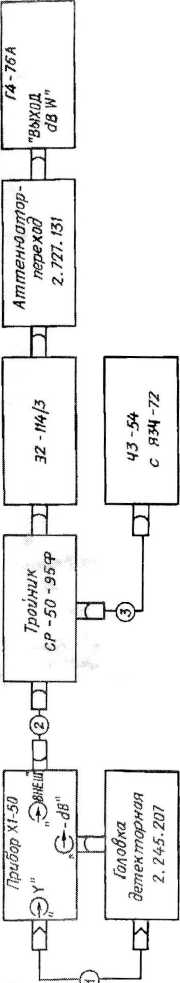

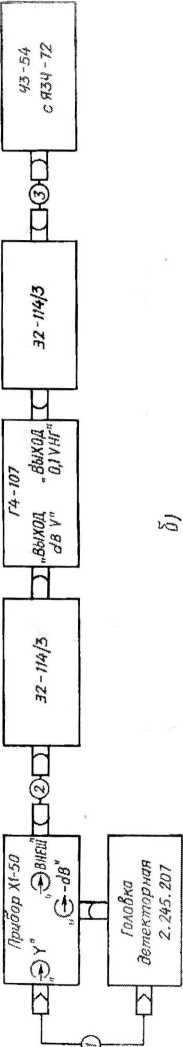

■соедините приборы по схеме, приведенной на рис.20,а, в генераторе Г4-76А по частотомеру 43-54 установите частоту поддиапазона ^f_K0E = 435 МГц, ручками F Q . [Д внешнюю частотную метку совместите с концом АЧХ; вместо генератора Г4-76А подключите генератор Г4-107 (см. рис.20,б) и перестройкой его частоты метку совместите с началом АЧХ и измерьте частоту генератора ^f_HS4; максимальную полосу качания в конце I поддиапазона определите по формуле

'! •

Для проверки максимальной узкой полосы качания в начале II поддиапазона приборы соедините по схеме, приведенной на рис.20,а,

"«©’кнопку 2 верхнего переключателя прибора, в генераторе 4-76А по частотомеру 43-54. установите частоту ^_нач = 435 МГц и г П . [П внешнюю метку совместите с началом АЧХ; генератором Г4-76А метку переместите в конец наблюдаемой АЧХ и час-отомером измерьте частоту ^_кон; максимальную узкую полосу кача-з начале II поддиапазона определите по формуле (4);

проверьте максимальную узкую полосу в конце II поддиапазона огично проверке максимальной узкой полосы в конце I подии а-ЛИазона с той лишь разницей, что в конце АЧХ необходимо установить ₽шнюю метку частотой f_R0H = 635 ?ЛГп, а частоту £_нач получить встройкой внешней метки в начале АЧХ без замены генератора; максимальную узкую полосу качания в начале и конце Ш подуй а ?:Пазона проверьте так же, как и во II поддиапазоне, только при бгЯроверке полосы качания в начале поддиапазона за частоту f_]Ia4 X; берите 635 МГц, а при проверке полосы качания в конце поддаапа-’|..'эона за частоту ?_кон берите частоту, равную 1000 МГц;

Ж нажмите кнопку УЗК -'НИР, соедините приборы по схеме, приве-■ж(енной на шс.Р.С.а и поонерьте максимальную полосу качания в широкополосном режиме в I поддиапазоне аналогично проверке максимальной узкой полоса качания в начале I поддиапазона;

проверьте максимальную широкую полосу качания по Н и Ш поддиапазонах аналогично проверке максимальной узкой полосы в начале Ц поддиапазона, тол,ко за частоту г_нач в начале ВТ поддиапазона берите частоту, равную 635 МГц, генератор от входа £) ВНИИ отключите;

нажмите кнопки F1, ВНУТР - ВНИИ и СЧЕТ и по собственному частотомеру ручками s П > ГП установите частоту около 5 Мн, при этом светящаяся точка должна располагаться в интервале между двумя частотными метками (тогда показания собственного частотомера соответствуют значению частоты частотной метки, расположенной слева от светящейся точки).

Ручкой ПОЛОСА по собственным 1-мегагерцевым меткам установите полосу качания около 3 МГц, кнопку СЧЕТ отпустите, ручку ПОЛОСА медленно поворачивайте вправо, причем полоса должна увеличиваться до максимальной без скачков;

проверьте по такой же методике минимальную широкую полосу качания в конце I поддиапазона на частоте 425 МГц, в начале и конце II поддиапазона на частотах 440 и 625 КГц, а также в начале и конце Ш поддиапазона на частотах 640 и 995 МГц соответственно;

отпустите кнопки ВНУТР - ВНЕШ и УЗК - ШИР и пот помощи внешней метки и частотомера 43-54 определите минимальную узкую полосу качания во всех поддиапазонах на частотах 5, 425, 440, 625, 640 и 995 МГц; гнездо -0 ВНЕШ прибора соедините с выходом генератора Г4-106 (пои проверке полосы в начале I поддиапазона) и Г4-76А (пр? проверке полосы во всех остальных точках поддиапазонов) (см. рис. 19,20,а); ручку ПОЛОСА установите в крайнее левое положение; от генератора подайте сигнал такой величины и частоты, чтобы метка была отчетливо различима, а ее середина находилась близко к середине экрана ЭЛТ; ручку ПОЛОСА поворачивайте в правую сторону до начала сужения метки; затем середину внешней метки изменением-частоты генератора совместите с правой и левой граничными вертикалями сетки экрана и каждый раз внешним частотомером измеряйте частоту генератора f, и

определите минимальную узкую полосу качания по формуле

^Л1мия =' ^fl “ ^f2 ■                               ⁽⁵⁾

Полосы качания должны быть: не более 0,5 МГц к не менее 20 МГи при установленной минимальной и максимальной полосах в узкополосном режиме качания, не более 4,.35; 6,35 и 10,0 МГц при минимальной широкой полосе качания и не менее 434.6; 200 и 365 МГц при максимальной широкой полосе в I, II и 111 поддиапазонах соответственно.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.3.3.3. Определите погрешность измерения частоты на экране прибора по собственным частотным меткам следующим образом:

проведите калибровку прибора по методике, изложенной в ПП. 9.2 и 9.4;

установите ручкой ПОЛОСА по собственным частотным меткам полосу качания около 5 МГц, нажмите кнопку СЧЕТ, по собственному частотомеру ручками ?П , Q установите частоту 430 МГц, кнопку СЧЕТ отпустите; нажмите кнопку МЕТКИ MHz 1-10, ближайшая метка к светящейся точке обозначает частоту 430 МГц. Кнопку МЕТКИ MHz 1-10 отпустите и определите метки, обозначающие частоты 429 и 430 МГц; ручками ПОЛОСА и ? П , установите центральную частоту и полосу качания 1 МГц так, чтобы середины меток, обозначающих частоты 429 и 430 МГц, находились на крайних вертикалях масштабной сетки экрана;

подключите к гнезду ВНЕШ прибора генератор Г4-76А и частотомер 43-54 по схеме, приведенной на рис. 20,а; отпустите кнопку ВНУТР - ВНЕШ, середину внешней метки перестройкой частоты генератора Г4-76А совместите с 4-й и 8-й вертикалями масштабной сетки экрана и каждый раз измеряйте частотомером частоту генератора;

определите погрешность измерения частоты во II и Ш поддиапазонах аналогично, как и в I поддиапазоне, только во II поддиапазоне на крайних вертикалях сетки экрана установите метки, обозначающие частоты 629 и 630 МГц, а в третьем поддиапазоне - метки, обозначающие частоты 999 и 1000 МГц;

подсчитайте погрешность измерения частоты на экране прибора по собственным частотным меткам по формуле

где fg - частота в выбранной точке и измеренная прибором. Гл;

- действительное значение частоты в той же точке, Гл. Действительные значения частоты должны лежать в пределах частот, приведенных в табл. 7.

Таблица 7

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт,

• 12.3.3.4. Определите погрешность цифрового отсчета центральной частоты в точке, отмечаемой светящейся точкой на экране прибора, следующим образом:

проведите калибровку прибора по методике, изложенной в

пп. 9.2 и 9.4;

установите ручкой ПОЛОСА по собственным меткам полосу качания около 5 МГц, нажмите кнопку СЧЕТ, ручками F П , Q по собственному частотомеру установите частоту 430 МГц, кнопку СЧЕТ отпустите, ручкой F Щ середину 1-мегагерцевой метки, находящейся слева от светящейся точки и обозначающей частоту fg = 430 МГц, совместите со светящейся точкой;

отпустите кнопку ВНУТР - ВНИИ, к гнезду ВНЕШ подключите генератор Г4-76А и частотомер 43-54 с блоком 3.34-72 по схеме, приведенной на рис.20,а; середину внешней метки совместите со светящейся точкой и внешним частотомером измерьте частоту fg, обозначаемую внешней меткой; генератор Г4-76А выключите, нажмите кнопку ВНУТР - ВНЕШ;

подсчитайте погрешность цифрового отсчета частоты по формуле

А, = f₅ - fg ,                            (7)

где fg - частота, измеренная прибором, Гц;

fg - измеренное значение частоты внешнего генератора, Гц.

Проверьте погрешность цифрового отсчета частоты во П и Ш поддиапазонах на частотах 630 и 1000 МГц аналогично, как и в I поддиапазоне.

Погреиность цифрового отсчета частоты не должна выходить за пределы +2 МГц на всех трех точках поверки,.

Примечание. Допускается сбой показаний собственного частотомера не чаще одного раза на 10 периодов счета и на любое показание, кроме ООО в 1 поддиапазоне, 420 - во II поддиапазоне и 630 - в 1D поддиапазоне.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.3.3.5. Определите выходное напряжение ГКЧ на согласованной нагрузке следующим образом:

проведите калибровку прибора по методике, изложенной в пп. 9.2 и 9.4;

просмотрите поворотом ручек F Q , 1Д весь частотный поилия-пазон 0,4 - 435 МГц, визуально определите .и установите в центр экрана участок с наименьшим выходным напряжением; ручкой ПОЛОСА по собственным частотным меткам установите полосу качания около 1 МГц;

отключите соединительный кабель 4.851.081-9 Сп от входа ц*) У и подключите его к осциллографу С1-65 (рис.21,а); размах изображения по вертикали на экране осциллографа регулировкой его чувствительности установите равным рабочей высоте экрана; нажмите кнопку СЧЕТ, по собственному частотомеру прибора определите частоту ГКЧ, кнопку СЧЕТ отпустите, детекторную головку переключите к внешнему генератору через тройник от милливольтметра B3-43 по схеме, приведенной на рис.21,б, если измеренная частота ГКЧ более 4С0 МГп, или по схеме, приведенной на рис.21,в, если измеренная частота ГКЧ менее 400 МГи; в генераторе установите частоту, равную ранее измеренной частоте ГКЧ, регулировкой выходного напряжения генератора линию развертки осциллографа отклоните на рабочую высоту экрана; значение выходного напряжения генератора при этом равно значению выходного напряжения ГКЧ; милливольтметром B3-43 измерьте выходное напряжение генератора;

измерьте выходное напряжение ГКЧ во 11 и П1 поддиапазонах аналогично, как и в I поддиапазоне. Выходное напряжение ГКЧ должно быть не менее 100 В.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.3.3.6. Определите неравномерность собственной АЧХ в максимальной узкой полосе качания следующим образом:

проведите калибровку прибора по методике, изложенной в лп. 9.2 и 9.4;

установите ручку МЕТКИ MHz в крайнее левое положение, ручку ПОЛОСА - в крайнее правое, поворотом ручек П Q просмотрите весь частотный поддиапазон 0,4 - 435 МГц и определите участок с наибольшей неравномерностью; нажмите кнопку МЕТКИ MHz 1-10, ручку

a)

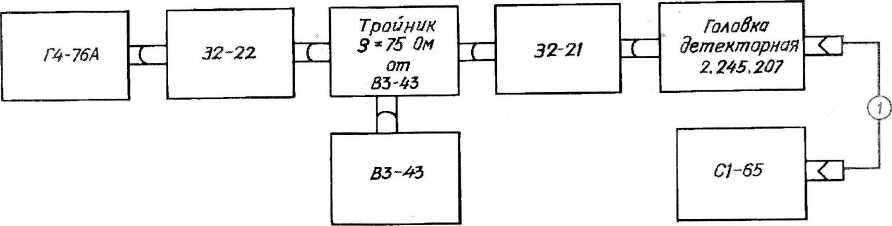

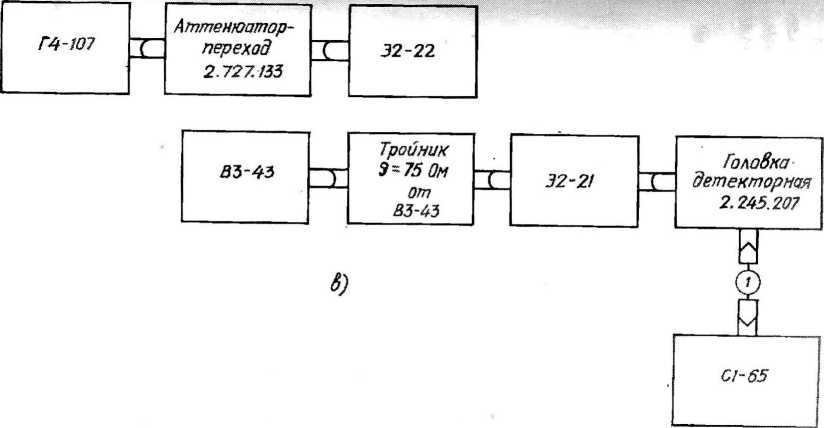

РИС. 21. СХЕМА СОЕДИНЕНИЙ ПРИ ПРОВЕРКЕ ВЫХОДНОГО НАДРЖЕНИ.Н ПОТ И ФТСТВИТЕЛЬНООИ КВО с СОГЛАСОВАННОЙ детекторной головкой;

МЕЗКИ 1ЙН z установите в среднее положение и по собственным iu-ме-гагерцевым меткам ручкой ПОЛОСА установите полосу качания 20 МГц;

установите ручками У-'“^в'^и | изображение АЧХ на всю рабочую высоту экрана так, чтобы максимум АЧХ был совмещен с верхней горизонталью сетки экрана (рис. 22, кривая 1)'и по мелким делениям сетки определите перепад дГ между максимумом и минимумом АЧХ; нажмите кнопку СЧЕТ, по собственному частотомеру определите центральную частоту, кнопку СЧЕТ отпустите;

определите допускаемые пределы неравномерности собственной АЧХ на экране прибора следующим образом:

1

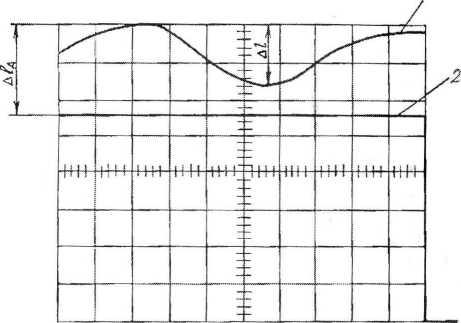

РИС. 22. ИЗОБРАЖЕНИЕ АЧХ ПРИБОРА (КРИВАЯ 1) И ВИДОИШУЛЬСА НА экране прибора при

ПРОВЕРКЕ НЕРАВНОМЕРНОСта СОБСТВЕННОЙ АЧХ

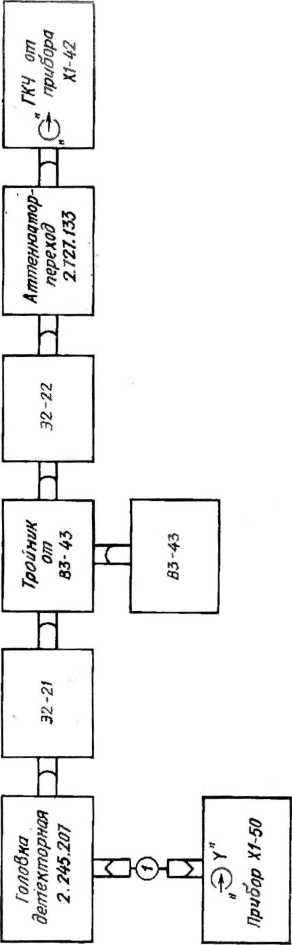

к входу -9 У прибора подключите блок ГКЧ прибора Х1-42 и вольтметр B3-43 через аттенюатор-переход 2.727.133, тройник от вольтметра B3-43 и детекторную головку 2.245.207 по схеме, приведенной на рис. 23;

установите органы управления блока ГКЧ прибора Х1-42 в положения: переключатели РЕЖИМ, РОД РАБОТЫ, MHz , АРМ, ПЕРИОД S и УРОВЕНЬ АВ - в положения НГ, F_{;4A4 кон}, 0,5 - 610, ВНУТР НГ, 0,02 и 0 соответственно, ручку УРОВЕНЬ установите в среднее положение, переключатель БЛАНК - 0ТКЛ-(на задней панели блока ГКЧ) - в положение БЛАНК, ручками Гщц и визиры, связанные с этим ручками, совместите с отметкой шкалы MHz, соответствующей частоте,

кабель соединительный ВЧ 4.851.081-9 Сп

ранее измеренной собственным частотомером прибора; в приборе нажмите кнопку 100 верхнего переключателя; при этом на экране прибора должна наблюдаться АЧХ блока ГКЧ прибора Х1-42 в виде видеоимпульса (см. рис. 22, кривая 2); ручками ПЕРИОД          СИНХР

прибора установите устойчивое изображение, а поворотом оси ручек £> X к •—♦ размер видеоимпульса установите на всю рабочую ширину экрана;

аттенюатором и ручкой УРОВЕНЬ блока ГКЧ, а также ручкой | прабора амплитуду видеоимпульса установите на всю рабочую высоту экрана (40 мм);

переведите переключатель БЛАНК - ОТКЛ в блоке ГКЧ в положение ОТКЛ и вольтметром B3-43, предварительно откалиброванным, измерьте выходное напряжение блока ГКЧ; ручкой УРОВЕНЬ в блоке ГКЧ по вольтметру B3-43 установите выходное напряжение, равное J22 , что соответствует вводу ослабления 1,0 дБ относительно 1 12 первоначального выходного напряжения       переключатель БЛАНК -

ОТКЛ переведите в положение БЛАНК, ручкой | прибора нижнюю часть видеоимпульса совместите с нижней горизонталью сетки экрана и измерьте расстояние вершины видеоимпульса от верхней горизонтали сетки экрана; отрезок Д?д соответствует ослаблению минус 1,0 дБ;

проверьте неравномерность собственной АЧХ в максимальной узкой полосе качания во II и Ш поддиапазонах аналогично проверке в I поддиапазоне.

Определите неравномерность собственной АЧХ в каждом поддиапазоне следующим образом:

проведите калибровку прибора по методике, изложенной в пп. 9.2 и 9.4;

нажмите кнопку УЗК - ШИР, ручкой р Ц начало I поддиапазона установите в начале наблюдаемой АЧХ; к гнезду -J) ВНЕШ подключите вход генератора Г4-76А и частотомер с блоком ЯЗЧ-72 по схеме, приведенной на рис.20,а, отпустите кнопку ВНУТР - ВНЕШ; в генераторе Г4-76А по частотомеру 43-54 установите частоту 435 МГн, ручками ПОЛОСА и у Ц, Q установите такую полосу качания и центральную частоту, чтобы начало поддиапазона и внешняя метка находились на крайних вертикалях сетки экрана; генератор Г4-76А выключите; нажмите кнопку ВНУТР - ВНЕШ;

установите ручками Ух* “■* и —— изображение АЧХ на всю рабочую высоту экрана так, чтобы максимум АЧХ был совмещен с верхней горизонталью сетки экрана и по мелким делениям сетки определите перепад л/¹ между максимумом и минимумом АЧХ; нажмите кнопку СЧЕТ и по собственному частотомеру определите центральную частоту; кнопку СЧЕТ отпустите;

определите допустите пределы неравномерности собственной АЧХ на экране прибора в поддиапазоне частот по аналогичной методике, как и при максимальной узкой полосе качания, только ручкой УРОВЕНЬ блока ГКЧ по вольтметру B3-43 установите выходное напряжение, что соответствует вводу ослабления 3,0 дБ относительно первоначального выходного напряжения ^иррл!

определите неравномерность собственной АЧХ в поддиапазонах 435 - 635 МГц и 635 - 1000 МГц по методике, аналогичной при проверке неравномерности в поддиапазоне 0,4 - 435 МГц.

До определения неравномерности необходимо установить поддиапазоны частот по методике, изложенной ниже:

подключите к гнезду -0 ВНЕШ генератор Г4-76А по схеме, приведенной на рис.20,а; выходной сигнал генератора выключите, нажмите кнопку ВНУТР - ВНЕШ, ручку ПОЛОСА установите в крайнее правое положение, нажмите кнопку СЧЕТ; по собственному частотомеру ручками F П , Щ установите среднюю частоту поддиапазона 535 МГц (во И поддиапазоне), 817 МГц (в III поддиапазоне), кнопку СЧЕТ отпустите, кнопку ВНУТР - ВНЕШ отпустите, включите выход генератора Г4-76А; ручками ПОЛОСА, F Q Q и при помощи внешней метки установите полосу качания 200 МГц (во П поддиапазоне) и 365 МГц (в 111 поддиапазоне) так, чтобы внешние метки, отмечающие частоты 435 и 635 МГн (во II поддиапазоне) и 635 и 1000 МГц (в III поддиапазоне), находились на крайних вертикалях сетки экрана.

Перепад не должен превышать расстояния соответствующего 1,0 дБ, при полосе качания 20 МГц и не должен превышать расстояния Д^д, соответствующего 3,0 дБ, при полосе качания, равной всему поддиапазону.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.3.3.7. Определите пределы регулировки выходного напряжения* 8ГКЧ и погрешность ослабления следующим образом:

установите органы управления прибора в положения, указанные в п. 9.2;

соедините выход прибора -аВ через аттенюатор-переход 2.727.131 со входом анализатора спектра С4-60/1 (рис. 24); нажмите кнопку СЧЕТ, ручками F jj , Щ прибора по собственному частотомеру установите частоту около 250 МГц, ручку ПОЛОСА установите в крайнее левое положение, кнопку СЧЕТ отпустите;

РИС. 24. СХЕМА СОЕДИНЕНИЙ ПРИ ПРОВЕРКЕ ПРИЦЕЛОВ РЕП^ГЛИРОВКИ ВЫХОДНОГО НАПРЯЖЕНИЯ ГКЧ. И ПОГРЕШНОСТИ

ОСЛАБЛЕНИЯ:

1 - кабель соединительный из комплекта анализатора спектра С4—60/1

в анализаторе спектра включите логарифмический масштаб, ручками регулировки центральной частота и полосы обзора отклик исследуемого сигнала установите в центре экрана анализатора, ручки аттенюаторов через 1 и 10 дБ установите в положения 9 и 50 соответственно, отклик первой гармоники сигнала установите на всю рабочую высоту экрана анализатора;

риску ручки -<зВ прибора совместите с оцифрованной точкой 10 и на экране анализатора отметьте точку вершины отклика;

ручку -<зВ верните в исходное положение и аттенюаторами анализатора спектра через 1 и 10 дБ точку вершины- отклика совместите с ранее отмеченной точкой;

подсчитайте погрешность ослабления по формуле

^йА = ^Аном ~ \зм -                     ⁽⁸⁾

где А„_ом - номинальное значение ослабления выходного напряжения ГКЧ, дБ;

- измеренное значение ослабления анализатором спектра, дБ;

определите погрешность ослабления выходного напряжения ГКЧ в оцифрованных точках 20, 30, 40, 50 аналогично, как и в оцифрованной точке 10;

установите ручку -аВ в крайнее правое положение и на экране

анализатора отметьте точку вершины отклика;

ручку -с.В верните в положение 0 и аттенюаторами анализатора спектра точку вершины отклика совместите с ранее отмеченной точкой; введенное ослабление аттенюаторами анализатора является предельным ослаблением, выходного напряжения ГКЧ.

Погрешность ослабления в каждой оцифрованной точке ручки -аВ

не должна выходить за пределы +5 дБ.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и иа-t правлению в ремонт.

• 12.3.3.8. Определите период качания частоты при работе в режиме ГКЧ следующим образом:

установите органы управления прибора в положения, указанные в п. 9.2;

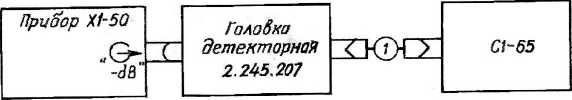

подключите к выходу Q* - dB прибора детекторную головку 2.245.207, низкочастотный выход которой через кабель 4.851.081-9 Сп соедините с осциллографом С1-65;

установите в приборе ручку ПОЛОСА в крайнее левое положение, регулировкой чувствительности осциллографа изображение огибающей продетектированного сигнала установите величиной, удобной для наблюдения, синхронизируйте его и по собственному временному калибратору осциллографа определите период развертки прибора, состоящий из прямого и обратного ходов. Период развертки должен быть (20+6) мс.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.3.3.9. Определите чувствительность КВО без детектора следующим образом:

нажмите кнопки 1:1 и 100 нижнего и верхнего переключателей соответственно, ручку У** "^установите в крайнее правое поло

жение;

соедините приборы по схеме, приведенной на рис. 25; на вход -0 У от генератора ГЗ-102 подайте сигнал частотой около 1 кГц такой величины, чтобы вертикальный размер изображения был равен рабочей высоте экрана (40 мм), и милливольтметром B3-38

измерьте выходное напряжение генератора;

определите чувствительность КВО без детектора в миллиметрах на милливольт по формуле

А_

2V2TT ’

(9)

где - размер изображения на экране прибора ( ^ = 40 мм), мм;

U - выходное напряжение генератора, мВ.

Чувствительность КВО без детектора должна быть не менее 10 мм/мВ (при этом выходное напряжение генератора не должно превышать 1,41 мВ).

Прибор Х1-50

1 - кабель соединительный из комплекта генератора ГЗ-102;

2 - кабель соединительный ВЧ 4.851.081-9 Сп

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.3.3.10. Определите чувствительность КВО по входу детекторной головки следующим образом:

проведите калибровку прибора по методике, изложенной в пп. 9.2 и 9.4;

нажмите кнопку СЧЕТ и ручками F Ц, Q по собственному частотомеру установите частоту 410 МГц; кнопку СЧЕТ отпустите; ручкой ПОЛОСА по собственным меткам установите полосу качания около 1 МГц; ручку       поверните вправо до отказа, регулировкой

выходного напряжения ТКЧ ручкой -<1В на экране прибора установите размах изображения АЧХ, равным 40 мм, и измерьте значение выходного напряжения ГКЧ методом замещения.

Для этого соединительный кабель 4.851.081-9 Сп от входа -£) У отключите и подключите его к осциллографу С1-65 (см. рис.21,а);

размах изображения по вертикали на экране осциллографа регулировкой его чувствительности установите равным рабочей высоте экрана; детекторную головку переключите к внешнему генератору Г4-76А через тройник от милливольтметра B3-43 по схеме, приведенной на рис.21,6; в генераторе установите частоту, равную 410 МГц, регу

лографа отклоните на рабочую высоту экрана и милливольтметром B3-43 измерьте выходное напряжение генератора; выходное напряжение генератора при этом равно выходному напряжению ГКЧ;

лиметрах на милливольт (эффективное значение) по формуле ^Г^к

°дет ~ тт *

где ?_z. - 40 мм;

К - введенное ослабление чувствительности КВО, раз (К=Ю)-

- напряжение генератора Г4-76А, мВ.

Чувствительность КВО с выносным детектором должна быть не менее 1 мм/мВ (эффективное значение), при этом измеренное напряжение генератора Г4-76А не должно превышать 400 мВ (эффективное значение).

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.3.3.11. Определите полосу пропускания КВО следующим образом:

нажмите кнопку 1:10 и 100 нижнего и верхнего переключателей, к входу ■€> У КВО подключите генератор ГЗ-110 и милливольтметр B3-38 по схеме, приведенной на рис. 26, в генераторе установите частоту 1 кГц сигнала величиной 20 мВ по милливольтметру B3-38 и запомните показания собственного вольтметра генератора ГЗ-110; ручкой У^^^*размах изображения установите размером 30 мм по вертикали;

установите в генераторе ГЗ-110 сигнал частотой 0,7 Гц такой величины, чтобы собственный вольтметр генератора показывал то же значение напряжения, как и на частоте 1 кГц; по сетке экрана измерьте размах изображения на частоте 0,7 Гц;

РИС. 26. СХЕМА СОЕДИНЕНИЙ ПРИ ПРОВЕРКЕ ПОЛОСЫ ПРОПУСКАНИЯ КВО:

1 - кабель соединительйнй ВЧ 4.851.081-9 Сп: 2 - кабель соединительный из комплекта B3-38

установите в генераторе ГЗ-110 сигнал частотой 400 кГц напряжением 20 мВ (по милливольтметру B3-38) и измерьте размет изображения по масштабной сетке экрана прибора.

Размах изображения на частотах 0,7 Гц и 400 кГц не должен отличаться от размаха на частоте 1 кГц (30 мм) более чем на +9 мм.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.3.3.12. Определите толщину сфокусированной линии луча на экране прибора следующим образом:

нажмите кнопки 1:10 и 100 нижнего и верхнего переключателей соответственно, к входу прибора подключите генератор Г5-56;

подайте с генератора импульсы с частотой следования 1 кГц длительностью 0,5 мс и амплитудой 100 мВ; ручкой Ух^* установите размах изображения на экране равным 40 мм; ручками ПЕРИОД ms и СИНХР изображение синхронизируйте; осью резистора под шлиц 0 луч сфокусируйте в рабочей части экрана, осью резистора под шлиц установите яркость, удобную для исследования импульсов и измерьте толщину линии по малым делениям масштабной сетки экрана, цена деления которых равна 1 мм.

Толщина линии сфокусированного луча не должна превышать 1 мм.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а прибор подлежит забракованию и направлению в ремонт.

• 12.4. Оформление результатов поверки

  • 12.4.1. Результаты поверки занесите в соответствующий раздел формуляра прибора, заверьте подписью поверителя и оттиском поверит ельно го клейма.

  • 12.4.2. Запрещается выпуск в обращение и применение прибора Х1-50, прошедшего проверку с отрицательными результатами. При этом в обязательном порядке осуществляется погашение клейм и .додается извещение о непригодности прибора к применению с записью в нем параметров, по которым они не соответствуют техническим условиям.

• 13. ПРАВИЛА ХРАНЕНИЯ

  • 13.1. Прибор в течение кратковременного срока хранения (6 месяцев) должен храниться в упаковке предприятия-изготовителя при температуре окружающего воздуха от 274 (1) до 313 К (40 °C) и относительной влажности до 80 %.

  • 13.2. Хранение прибора без упаковки следует Производить при температуре окружающего воздуха от 283 (10) до 308 К (35 °с) и относительной влажности до 80 ? при температуре 298 К (25 °с).

  • 13.3. В помещениях для хранения приборов не должно быть пыж, паров кислот и щелочей, агрессивных газов и других вредных при-’ месей, вызывающих коррозию.

• 14. ТРАНСПОРТИРОВАНИЕ

  • 14.1. Тара, упаковка и маркирование упаковки

    • 14.1.1. Для упаковки прибора применяется коробка, ящик и транспортный ящик.

    • 14.1.2. Прибор, подготовленный к упаковке, вкладывается в коробку. Эксплуатационная документация и комплект прибора Х1-50 укладываются в ящик (рис. 27). Далее коробка и ящик укладываются в транспортный ящик (рис. 28). Пространство между стенками, дном и крышкой транспортного ящика и наружной поверхностью коробки и ящика заполняется прокладками из гофрированного картона. В транспортный ящик вкладывается товаро-сопроводительная документация, завернутая в пакет из оберточной бумаги.

    • 14.1.3. На транспортном ящике нанесены следующие надписи: получатель;

место назначения;

масса грузового места (брутто, не.тто) в килограммах; отправитель;

место отправления.

• 14.2. Условия транспортирования

  • 14.2.1. Прибор должен транспортироваться в следующих условиях: минимальная температура до 223 К (минус 50 °C);

максимальная температура до 323 К (50 °C);

относительная влажность воздуха 95 % при температуре 298 К (25 °C).

• 14.2.2. Прибор должен транспортироваться в закрытом транспорте любого вида. При транспортировании самолетом прибор должен быть размещен в герметизированном отсеке.

• 14.2.3. Железнодорожные вагоны, контейнеры, кузова автомобилей, используемые для перевозки средств измерений,не должны иметь следов перевозки цемента, угля, химикатов и т.п.

• 9, ЛСДГОТОЖА К РАБОТЕ

  • 9.1. Заэле рабочего места не должно быть сильных источжкзг .мйгдатжах и элекгрбпесккх долей.

  • 9.2. Устякоедте орган* уцраахенкл прибора Х1-50 в следумдае отложения;

нажмите хнолкя 1, 1;10, ВНУТР - ВНЕШ, остальные кнопки додхиь быть- от~ушеик;

рута |_ф«—*₍        , ПЕРИОД я: '     < СИКХР. жКТХИ'" *»,

г ц гд * н ось под шлкц 0 установите в среднее положение,

Т5СЬ под шлиц 0 , ручку ПОЛОСА установите в крайнее прелое положено;

рута У■* , -6В установите в крайнее левое положение.

• 9.3. ЛйрядОИ ИАЛЛЧСНКЯ прибора:

соедините «лемму 0 , распйлажеинув на задней панвж пре бора, С заземлением на рабочем Месте;

аклзичите вилку сетевого пил» прибора в сеть переменного тока напряжением 230 В 50 Гц;

вк/пгште прибор а сеть накажем КНОПКИ СЕТЬ.

• 3.4. Порядок кажбро®» прибора:

устаиожте ручками | , —— линк* торга о»ащ>ио£ развертки, в центр экрана прибора, а Осям* под плиц О « 0 устам сайте необходим?» яркость и фокусировку луча;

установите ручка® £>V и •—* длину якни развертки на экране прибора в пределах рабочей ширины Экрана;

аолклячмте к выходу 0- -<JB прибора детехториув головку 2,Я45ч207, етакочаотетный выход которой кабелем ВЧ 4.®1.®1-9 Сс соедините с гйездок 0У Ручкой У>*звртакальнай размер АЩ на экране Э.ЕТ установите около 30 да и ’дайте прибору прогреться в течеже 15 шк.

• 10. ПОВДОК РАКЛИ

Прибор XI-30 позволяет исследовать Ш пассивных и актаввых четтгрйеп&аскиков, проводить ремонт и настройку телевизионных при ежике®.

"p'dep. Х1-50 мижет быть использован в качестве осададпграфа.

Ниже рассмотрены все варианты использования дркбера.

10 • 1 - Порядок раСсты с тмборои Х1Ч50

• 10.1.1. Подготовки к проведении измерений

• 10.1.1.1. Для проведения исследования АЧХ пассивных и активных четнржЕОлюсиикс® соберите одну из схем, приведении на

t . .'       •*’ четырехполюсник, имщедй волновое вопрд>щв_

Jas 75 радхлтедтв х ртему Q -4Б прибор® с ло«тю ка-' вч 4.051.083-23 СП. К выходу четырехполюсника подкжчкте 'егекгорыуЕ головку 2.245.207. В-;ход EFT головки кабелем S4 4,851.°^{вьЭ 051 совдй!}®'^{те с} Ретемом 0 У прибора. Бела ВОлно-* золротжвлеяие исследуемого четареизолюсягка равно 50 Ом. то _кс6^дуемыЙ четырехполюсник между разъемами (0 -4В и -0у ярИЙРра май»?-- через аттекваотры - переходы 2.727.131 и"”' 2.727.133.

деда волаовоа сспротквхеъзе исследуемого четырехполюсника ог-ЛЕчается от 7S и 50 Ок. то между разъемом Q* -® прибора и вхс-дсн Чотчужпсжсжкй вк.’йчите переход для погласовакяч выходного _сдаротмвл«иия прибора с входным сопротивлением четырехпалое на кв. Зкхсд четьт-ехполсздака натрудите сопротивлением, ровкык его вы-хедйом* сосроивлевэ». С ломоцьс ексоэжжной детекторной гсловхе 2.245.206 с нагрузка четырехгоженнка выделите стыбаядую сигнала clff (АЧЙ- я подайте на рязъеи 0у прибора.

• 10.1.1.2. Ваяете кнопки ГКЧ - ОС1ЖЯ, ВНУТР - ВНЕШ, а кнопкой УГй - UI1F включите по яеобходкиосте узкополосный или шрокополоо кай режим кйчйхия. Ручкой МЕЛИ MHz установите наиболее удобный размах частотных меток. Н.тз;хзтс кнопку СЧЕТ и ручидля F П [Д уетйкдате требуеыув пен?р4Л!.яую частоту ио собственному частого-мрру. Кнопку СЧЕТ отпустите. Ручкой ПОЛОСА ПО собственным частотным меткам установите кеобхедгмук п с лесу качания.

• 10.1.1.3. Ручкой -4В установите трс'уехэе каптжензе ВЧ на еыхеле чотярехлолкймйке,. Ручней и переключателем. 0i 7 вервместз-те Ьсрхяке часть ийОбрйже'йя АЧХ четырехподкняка а верхнее пмо-мну рабочей чвети экрана ЭЛТ, Рублей | сенмаргитн лише обратного хода ртдотрп-и с нижней горизонталью масштабной сятки зхро-НО ЭЛ.

• 10.1.2. Иоеледованме АЧХ пассивных четырехж.х®сни.кон

• 10.1.2.1. Частоту э любой точке исследуемой ЩХ определите с ■■■.‘Мацсп собствеиных частотных меток яж п отхйтьй частотной метки от ийешнего генератора.

,;,Л^{Ее₽ММ сл}®^ча® ^мда’”31 кнопку СЧЙГ и слрележте частоту в л-йтре играна зи (светящаяся течка на жжк АЧХ). Кнопку СЧЕТ

^{ИЙЕВ7Хем КЫОПХ5Е} МЕТКИ мн* 1-Ю гклпчите 10-мегагер-'« метка и определите частоту ю-мегвгерпевой метет следа от
