Методика поверки «ГСОЕИ. Вольамперфазометры цифровые РЕТОМЕТР-М2» (БРГА.411259.012 МП)

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Методика поверки

БРГА.411259.012 МП

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 8

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А. ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ

• 1.1 Настоящая методика поверки распространяется на вольтамперфазометры

цифровые РЕТОМЕТР-М2 (далее - приборы), изготавливаемые Обществом с ограниченной ответственностью      «Научно-производственное      предприятие      «Динамика»

(ООО «НПП «Динамика»), и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость прибора к ГЭТ 13-2001 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457, ГЭТ 89-2008 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942, ГЭТ 88-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575, ГЭТ 61-88 утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 года № 2882.

• 1.3 Допускается проведение первичной (периодической) поверки отдельных измерительных каналов и проведение периодической поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

• 1.4 Поверка прибора должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 2 года.

• 1.5 Методы, обеспечивающие реализацию методики поверки, - прямой метод измерений, метод непосредственного сличения.

• 1.6 Основные метрологические характеристики приборов приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (20±5) °C;

• - относительная влажность от 30 до 80 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые приборы и средства поверки.

• 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

Таблица 2 - Средства поверки

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457, Приказом Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942, Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года№ 575, Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 года № 2882.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые приборы и применяемые средства поверки.

Прибор допускается к дальнейшей поверке, если:

• - внешний вид прибора соответствует описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и прибор допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, прибор к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый прибор и на применяемые средства поверки;

• - выдержать прибор в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование прибора проводить в следующей последовательности:

• 1) Оценить внешний вид корпуса прибора на отсутствие механических повреждений и дефектов.

• 2) Установить факт наличия маркировки прибора и возможности его идентификации на основании приведенной маркировки. Маркировка должна быть читаемой, не должно быть повреждений маркировочной таблички.

• 3) Включить прибор в соответствии с его руководством по эксплуатации и убедиться в отсутствии ошибок программного обеспечения при его работе.

• 8.3 Проверка электрического сопротивления изоляции

Сопротивление изоляции измерять с помощью установки для проверки параметров электрической безопасности GPT-79803 между цепями, указанными в таблице 3.

Таблица 3

Примечание - При проверке электрического сопротивления изоляции корпус прибора необходимо обернуть металлической фольгой или мягкой токопроводящей резиной, кроме областей вокруг гнезд, индикатора, кнопок.

• 8.4 Проверка электрической прочности изоляции (проводится только при первичной поверке)

Проверку электрической прочности изоляции проводить с помощью установки для проверки параметров электрической безопасности GPT-79803 между цепями, указанными в таблице 3.

Примечание — При проверке электрической прочности изоляции корпус прибора необходимо обернуть металлической фольгой или мягкой токопроводящей резиной, кроме областей вокруг гнезд, индикатора, кнопок.

При проведении проверки электрической прочности изоляции входы (гнезда) в каждой группе проверяемых цепей следует замкнуть между собой.

Прибор допускается к дальнейшей поверке, если при опробовании соблюдаются требования пункта 8.2 настоящей методики поверки, при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 20 МОм, во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции.

Проверку программного обеспечения проводить в следующей последовательности:

• 1) Включить прибор в соответствии с его руководством по эксплуатации.

• 2) Перейти в окно «Настройки» прибора.

• 3) Выбрать раздел «Прошивка».

• 4) Сравнить приведенную в разделе «Прошивка» версию программного обеспечения с указанной в Описании типа.

Прибор допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

• 10.1 Определение абсолютной основной погрешности измерений среднеквадратического значения (далее - СКЗ) фазного напряжения переменного тока в однофазном и трехфазном режимах (в режиме измерений среднеквадратических значений и режиме измерений по основной частоте)

Определение абсолютной основной погрешности измерений СКЗ фазного напряжения переменного тока в однофазном и трехфазном режимах (в режиме измерений среднеквадратических значений и режиме измерений по основной частоте) проводить в следующей последовательности:

• 1) Поочередно собрать каждую из схем, представленных на рисунках 1-3.



9100 - Калибратор универсальный 9100.

РЕТОМЕТР-М2 - Вольтамперфазометр цифровой РЕТОМЕТР-М2.

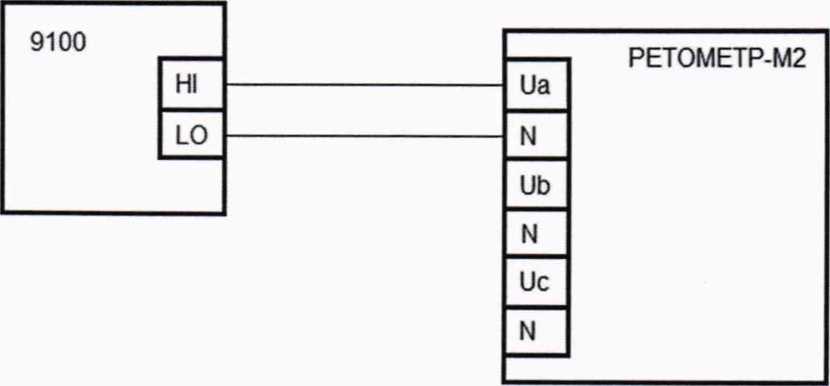

Рисунок 1 - Структурная схема подключений при определении абсолютной основной погрешности измерений СКЗ фазного напряжения переменного тока (в однофазном режиме — фаза А), абсолютной основной погрешности измерений напряжения постоянного тока, абсолютной основной погрешности измерений частоты напряжения переменного тока

Рисунок 2 - Структурная схема подключений при определении абсолютной основной погрешности измерений СКЗ фазного напряжения переменного тока (в однофазном режиме — фаза В)

Рисунок 3 - Структурная схема подключений при определении абсолютной основной погрешности измерений СКЗ фазного напряжения переменного тока

(в трехфазном режиме)

• 2) Подключить внешнее питание калибратора универсального 9100 в соответствии с его руководством по эксплуатации.

• 3) Включить и настроить калибратор универсальный 9100 и поверяемый прибор в соответствии с их руководствами по эксплуатации.

• 4) Входной сигнал СКЗ фазного напряжения переменного тока (в однофазном режиме) подавать с помощью калибратора универсального 9100 последовательно для каждой из фаз U_a и t/_b в соответствии со схемами, приведенными на рисунках 1 и 2, при значениях входного напряжения переменного тока равных 5,9; 59 и 750 В и значении частоты переменного тока входного сигнала равном 50 Гц.

• 5) Входной сигнал СКЗ фазного напряжения переменного тока (в трехфазном режиме) подавать с помощью калибратора универсального 9100 одновременно по трем фазам U_a,

и в соответствии со схемой, приведенной на рисунке 3, при значениях равных от 10 до 20 %, от 45 до 55 %, от 95 до 100 % от конечного значения поддиапазона измерений фазного напряжения переменного тока и значении частоты переменного тока входного сигнала равном 50 Гц.

• 6) Зафиксировать эталонные СКЗ фазного напряжения переменного тока, воспроизведенные с помощью калибратора универсального 9100, и СКЗ фазного напряжения переменного тока, измеренные поверяемым прибором (в режиме измерений среднеквадратических значений и режиме измерений по основной частоте).

• 10.2 Определение абсолютной основной погрешности измерений СКЗ силы переменного тока (в режиме измерений среднеквадратических значений и режиме измерений по основной частоте)

Определение абсолютной основной погрешности измерений СКЗ силы переменного тока (в режиме измерений среднеквадратических значений и режиме измерений по основной частоте) проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 4.



Энергомонитор - Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ», модификация «Энергомонитор-3.1 КМ» П-02-010-3-0-50-1000К10.

Энергоформа - Источник переменного тока и напряжения трехфазный программируемый «Энергоформа-3.3-100».

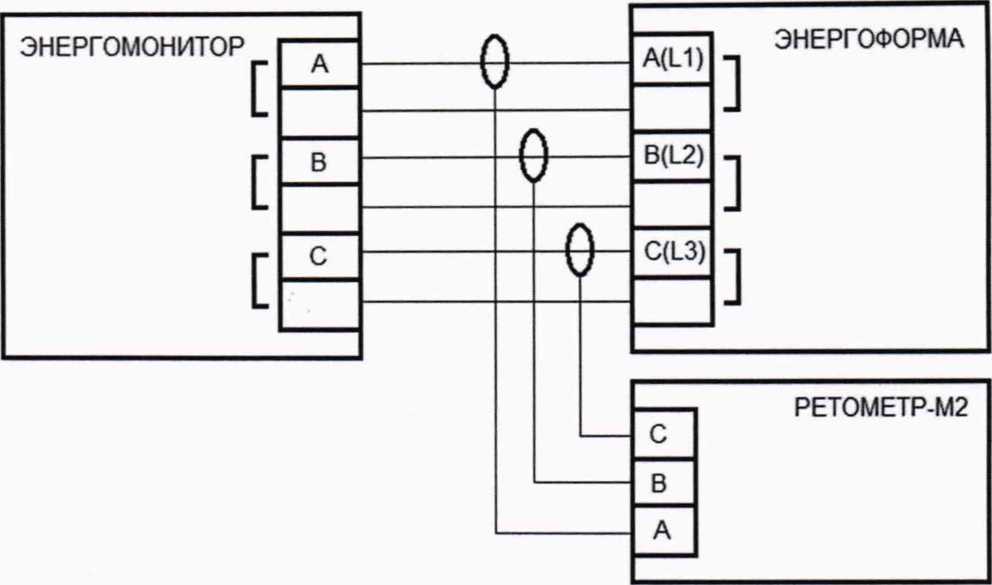

Рисунок 4 - Структурная схема подключений при определении абсолютной основной погрешности измерений СКЗ силы переменного тока

• 2) Подключить внешнее питание прибора электроизмерительного эталонного многофункционального «Энергомонитор-3.1 КМ», модификация «Энергомонитор-3.1 КМ» П-02-010-3-0-50-1000К10 (далее - Энергомонитор) и источника переменного тока и напряжения трехфазного программируемого «Энергоформа-3.3-100» (далее - Энергоформа) в соответствии с их руководствами по эксплуатации.

• 3) Включить и настроить Энергомонитор, Энергоформу и поверяемый прибор в соответствии с их руководствами по эксплуатации.

• 4) Входной сигнал СКЗ силы переменного тока подавать с помощью Энергоформы одновременно по трем фазам в соответствии со схемой, приведенной на рисунке 4, при значениях равных от 10 до 20 %, от 45 до 55 %, от 95 до 100 % от конечного значения поддиапазона измерений СКЗ силы переменного тока и значении частоты переменного тока входного сигнала равном 50 Гц.

• 5) Зафиксировать эталонные СКЗ силы переменного тока по показаниям Энергомонитора и СКЗ силы переменного тока, измеренные поверяемым прибором (в режиме измерений среднеквадратических значений и режиме измерений по основной частоте).

• 10.3 Определение абсолютной основной погрешности измерений напряжения постоянного тока (в режиме измерений напряжения постоянного тока)

Определение абсолютной основной погрешности измерений напряжения постоянного тока (в режиме измерений напряжения постоянного тока) проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) Подключить внешнее питание калибратора универсального 9100 в соответствии с его руководством по эксплуатации.

• 3) Включить и настроить калибратор универсальный 9100 и поверяемый прибор в соответствии с их руководствами по эксплуатации.

• 4) Входной сигнал напряжения постоянного тока подавать с помощью калибратора универсального 9100 по фазе U_a в соответствии со схемой, приведенной на рисунке 1, при значениях равных от 10 до 20 %, от 45 до 55 %, от 95 до 100 % от конечного значения поддиапазона измерений напряжения постоянного тока.

• 5) Зафиксировать эталонные значения напряжения постоянного тока, воспроизведенные с помощью калибратора универсального 9100, и значения напряжения постоянного тока, измеренные поверяемым прибором (в режиме измерений напряжения постоянного тока).

• 10.4 Определение абсолютной основной погрешности измерений частоты напряжения переменного тока (в режиме измерений частоты)

Определение абсолютной основной погрешности измерений частоты напряжения переменного тока (в режиме измерений частоты) проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) Подключить внешнее питание калибратора универсального 9100 в соответствии с его руководством по эксплуатации.

• 3) Включить и настроить калибратор универсальный 9100 и поверяемый прибор в соответствии с их руководствами по эксплуатации.

• 4) Входной сигнал частоты напряжения переменного тока подавать с помощью калибратора универсального 9100 в соответствии со схемой, приведенной на рисунке 1, при значениях частоты напряжения переменного тока равных 40, 50, 60, 70, 80 Гц и значении напряжения переменного тока от 130 до 230 В.

• 5) Зафиксировать эталонные значения частоты напряжения переменного тока, воспроизведенные с помощью калибратора универсального 9100, и значения частоты напряжения переменного тока, измеренные поверяемым прибором (в режиме измерений частоты).

• 10.5 Определение абсолютной основной погрешности измерений фазового угла сдвига напряжения (в режиме измерений фазовых углов сдвига)

Определение абсолютной основной погрешности измерений фазового угла сдвига напряжения (в режиме измерений фазовых углов сдвига) проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 5.

ЭНЕРГОМОНИТОР

ЭНЕРГОФОРМА

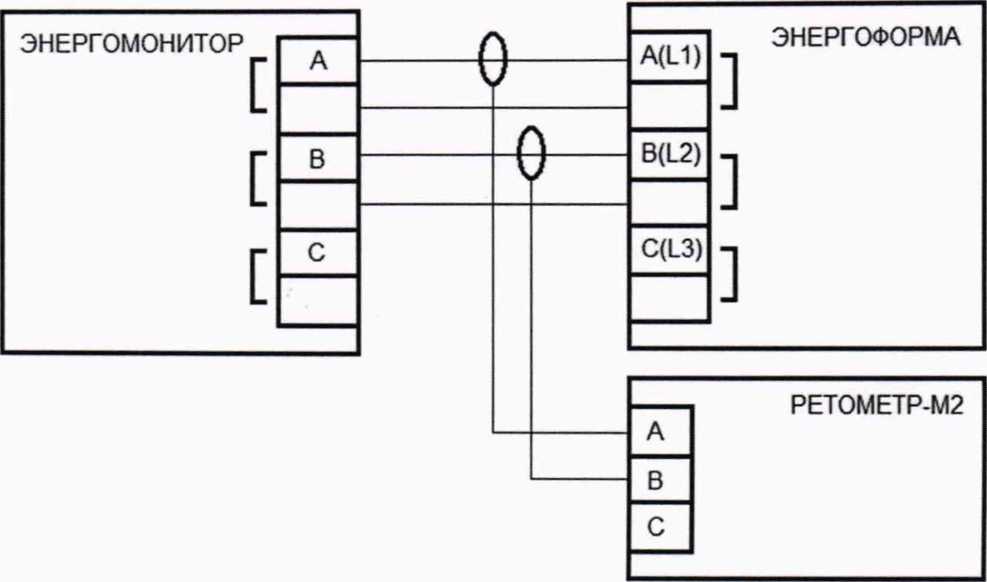

Рисунок 5 - Структурная схема подключений при определении абсолютной основной погрешности измерений фазового угла сдвига напряжения (между входами £7_а и (Д, t/_a и U_c), абсолютной основной погрешности измерений фазового угла сдвига между током и напряжением (между входами U_a и /_а)

• 2) Подключить внешнее питание Энергомонитора и Энергоформы в соответствии с их руководствами по эксплуатации.

• 3) Включить и настроить Энергомонитор, Энергоформу и поверяемый прибор в соответствии с их руководствами по эксплуатации.

• 4) Последовательно установить с помощью Энергоформы значения фазового угла сдвига напряжения (между входами Ua - Ub, Ua - Uc), равные: 0°, 90°, 179° при значении СКЗ напряжения переменного тока от 130 до 230 В и частоте входного сигнала 50 Гц.

• 5) Зафиксировать эталонные значения фазового угла сдвига напряжения по показаниям Энергомонитора и значения фазового угла сдвига напряжения, измеренные поверяемым прибором (в режиме измерений фазовых углов сдвига).

• 10.6 Определение абсолютной основной погрешности измерений фазового угла сдвига тока (в режиме измерений фазовых углов сдвига)

Определение абсолютной основной погрешности измерений фазового угла сдвига тока (в режиме измерений фазовых углов сдвига) проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 6.

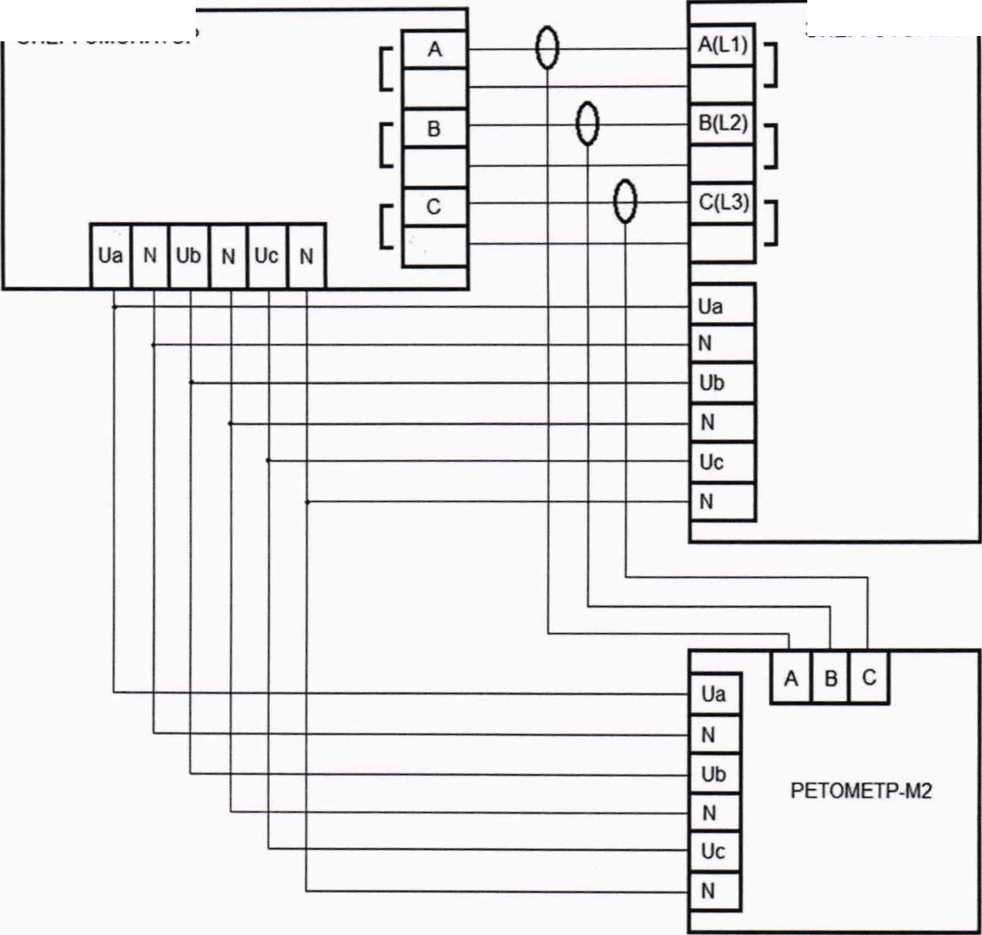

Рисунок 6 - Структурная схема подключений при определении абсолютной основной погрешности измерений фазового угла сдвига тока (между входами /_а и /_ь)

• 2) Подключить внешнее питание Энергомонитора и Энергоформы в соответствии с их руководствами по эксплуатации.

• 3) Включить и настроить Энергомонитор, Энергоформу и поверяемый прибор в соответствии с их руководствами по эксплуатации.

• 4) Установить с помощью Энергоформы значение силы переменного тока 10 А для фаз А и В при частоте 50 Гц.

• 5) В меню Энергоформы перейти по вкладкам: «специальные сигналы» - «произвольная форма» - «междуфазные углы».

• 6) Установить значения фазовых углов сдвига напряжения U_a - U_b, U_b - U_c, U_c - U_a равные 0°, фазовых углов сдвига между током и напряжением U_b- I_b, U_c- 1_с равные 0°.

• 7) Поочередно установить значения фазовых углов сдвига между током и напряжением U_a- 1_а равные 0°, 90°, 179°.

• 8) В меню Энергомонитора выбрать режим «поверка ТТ» - «поверка» - «замер».

• 9) В меню прибора перейти в однофазный режим.

• 10) Зафиксировать эталонные значения фазового угла сдвига тока по показаниям Энергомонитора (в разделе «погрешность» - показания «1ац)^л 1в(1)») и значения фазового угла сдвига тока, измеренные поверяемым прибором (в режиме измерений фазовых углов сдвига).

  • 10.7 Определение абсолютной основной погрешности измерений фазового угла сдвига между током и напряжением (в режиме измерений фазовых углов сдвига)

Определение абсолютной основной погрешности измерений фазового угла сдвига между током и напряжением (в режиме измерений фазовых углов сдвига) проводить в следующей последовательности:

• 1) Повторить требования подпунктов 1) - 3) пункта 10.5 настоящей методики поверки.

• 2) Последовательно установить с помощью Энергоформы значения фазового угла сдвига между током и напряжением (между входами С_а и 7_а), равные: 0°, 90°, 179° при значении силы переменного тока 10 А, напряжении переменного тока от 130 до 230 В и частоте входного сигнала 50 Гц.

• 3) Зафиксировать эталонные значения фазового угла сдвига тока по показаниям Энергомонитора и значения фазового угла сдвига между током и напряжением, измеренные поверяемым прибором (в режиме измерений фазовых углов сдвига).

• 11.1 Формула, используемая при расчетах.

  • 11.1.1 Абсолютная основная погрешность измерений СКЗ фазного напряжения переменного тока (в режиме измерений среднеквадратических значений и режиме измерений по основной частоте), СКЗ силы переменного тока (в режиме измерений среднеквадратических значений и режиме измерений по основной частоте), напряжения постоянного тока (в режиме измерений напряжения постоянного тока), частоты напряжения переменного тока (в режиме измерений частоты), фазового угла сдвига напряжения, фазового угла сдвига тока, фазового угла сдвига между током и напряжением (в режиме измерений фазовых углов сдвига), рассчитывается по формуле:

А ^ИЗМ ^ЭТ’                                        (1)

где Д_изм - измеренное поверяемым прибором значение параметра;

Л_эт - значение параметра, измеренное (воспроизведенное) эталонным средством измерений.

Примечания

• 1 При измерении фазового угла сдвига напряжения Ua — Uc следует обратить внимание, что Энергомонитор отображает измеренное значение с противоположным знаком по отношению к поверяемому прибору. При определении абсолютной основной погрешности измерений фазового угла сдвига напряжения Ua — Uc необходимо вычислить алгебраическую разность абсолютных значений (по модулю) измеренного прибором значения и значения, измеренного эталонным средством измерений.

• 2 При определении абсолютной основной погрешности измерений фазового угла сдвига тока необходимо вычислить алгебраическую разность абсолютных значений (по модулю) измеренного прибором значения и значения, измеренного эталонным средством измерений.

Прибор подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения абсолютной основной погрешности измерений СКЗ фазного напряжения переменного тока, СКЗ силы переменного тока, напряжения постоянного тока, частоты напряжения переменного тока, фазового угла сдвига напряжения, фазового угла сдвига тока, фазового угла сдвига между током и напряжением не превышают пределов, указанных в таблице А.1 Приложения А.

При невыполнении любого из вышеперечисленных условий (когда прибор не подтверждает соответствие метрологическим требованиям), поверку прибора прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки прибора подтверждаются сведениями в соответствии с порядком, установленным действующим законодательством.

• 12.2 По заявлению владельца прибора или лица, представившего его на поверку, положительные результаты поверки (когда прибор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на прибор знака поверки, и (или) внесением в паспорт прибора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 12.3 По заявлению владельца прибора или лица, представившего его на поверку, отрицательные результаты поверки (когда прибор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт прибора соответствующей записи.

• 12.4 Протоколы поверки прибора оформляются по произвольной форме.

  Ведущий инженер ООО «ИЦРМ»




  П.В. Галыня

ПРИЛОЖЕНИЕ А

Основные метрологические характеристики приборов

Таблица А.1 - Основные метрологические характеристики приборов
