Методика поверки «ИЗМЕРИТЕЛЬ МОЩНОСТИ ТЕРМИСТОРНЫЙ МЗ-22 МЕТОДИКА ПОВЕРКИ» (МП 2.720.008 ТО)

ИЗМЕРИТЕЛЬ МОЩНОСТИ ТЕРМИСТОРНЫЙ МЗ-22

МЕТОДИКА ПОВЕРКИ

2.720.008 ТО

ИЗМЕРИТЕЛЬ МОЩНОСТИ ТЕРМИСТОРНЫЙ

2.720.008 ТО

• II.3. При проведении профилактических работ прибор необходимо отключить от сети.

|    II.4, После проведения профилактических работ, связанных со

pgrtnpHTgeM прибора, обязательна его поверка в соответствии о ^|йаделом 12.

12. ПОВЕИСА ШИБОРА

• 12.1. При проведении поверки доданы производиться операции ^Применяться средства поверки, указанные в табл.12.1. L^? _v. . Основные технические характеристики применяемых ^ образцовых и вспомогательных средств поверки приведены в _;^г'-^абл,12.2.

:         Периодичность поверки прибора не менее одного раза

Таблица 12.I

+00,01

+0,001

+000,1

+00,01

Таблица 12.2

61

Примечания! I. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается.применять другие аналогичные шеры и измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

• 2. Образцовые и вспомогательные средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 3. Операции п.п. 12.3.4.2, 12,3.4.3, 12.3.4.4 должны производиться только при выпуске средств измерений из ремонта.

• 4. Взамен приборов Щ31 и BI-I3 рекомендуются РЗООЗ и BI-I2 соответственно*

• 12.2. Условия поверки я подготовка к ней

• 12.2.1. При проведении операций поверки должны соблюдаться следующие условии

• 1) температура окружающей среды, °C (К) 20+5 (293 +5);

• 2) относительная влажность воздуха* % 65 +15;

• 3) атмосферное давление, кПа (мм рт.ст.) 100^4(750+30);

• 4) напряжение сети, В 220+4,4.

• 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы* оговоренные в разделе "Подготовка К работе".

• 12.3. Проведение поверки

• 12.3.1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 12.1, 12.2.

• 12.3.2. При проведении внешнего осмотра'должны быть проведены все операции п.п. 6.1...6.5 раздела "Общие указания по эксплуатации". Приборы, имеющие дефекты, бракуются и направляются на ремонт.

• 12.3.3. Опробование работы прибора производится по п.п. 9.I.I, 9.1.2 раздела 9 "Порядок работы” для оценки его исправности. Неисправные приборы бракуются и направляются в ремонт.

• 12.3.4. Определение метрологических параметров

• 12.3.4.1. Рабочее сопротивление каждого термистора 75,100, 240,400 СМ определяется косвенным методом путем измерения напряже-ния универсальны?.! вольтметром Щ31 между клеммой РАН проверяемого прибора, его корпусом и клемм измерительной катушки эталонного сопротивления с дальнейшим вычислением величины сопротивления по формуле. Схема соединения приборов приведена на рис. 12.1.

Измерения проводите в следующем порядке:

• 1) соедините приборы согласно рис.12.I;

• 2) подготовьте к работе и прогрейте приборы в соответствии с инструкциями по эксплуатации на них;

• 3) измерьте универсальным вольтметром ЩЗГ напряжение между потенциальными клеммами (, U_z ) измерительной катушки сопротивления 2 й клёшами РАБ. и ” X " проверяемого прибора;

• 4) вычислите действительное значение рабочего сопротивления

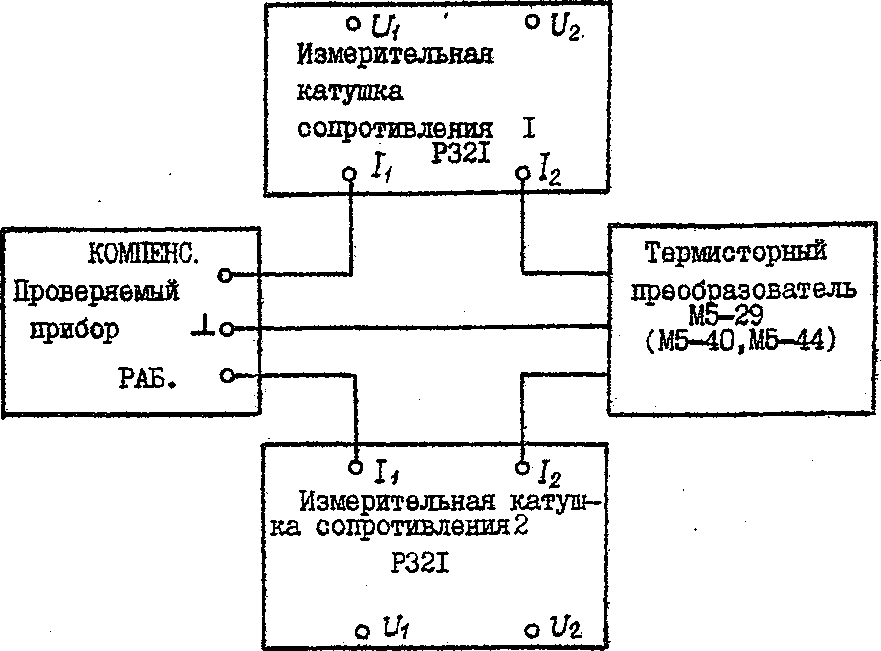

Электрическая схема соединений приборов при определении рабочего сопротивления термистора

Рис. 12.I

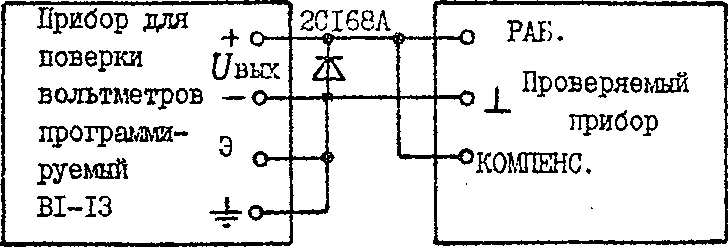

Электрическая схема соединений приборов для проверки мощности смещения

2CI68A

Рис. 12.2

термиотора f?_T по формуле (12.1):

(12.I)

где 14“ напряжение между клеммами РАБ, " X ", (4- напряжение между клеммами UJJ_Z измерительной катушки сопротивления;

• 5) вычислите погрешность сопротивления термистора BRt tlq формуле (12.2):



  (12.2)

где /?_о- номинальное значение сопротивления, Ом, выгравированное на переключателе "5?

Rr- измеренное значение сопротивления, Ом;

• 6) измерьте универсальным вольтметром Щ31 напряжение между потенциальными клешами {U_ffU₂) измерительной катушки сопротивления I, клеммами КШПЕНС. и "X " прибора;

• 7) произведите вычисления по формулам 12.1, 12.2, подставляя напряжения, измеренные в пД

Измерения проведите дая всех значений рабочих сопротивлений.

Результаты измерений считаются удовлетворительными, если погрешность действительного значения сопротивления термистора не превышает + 0,1%.

• 12.3.4.2. Проверка мощности смещения производится путем определения точности коэффициента передачи моста при максимальном выходом напряжения ( /?_т = 400 Ом) и максимальном токе нагрузки (/?т =75 Ол) мостового усилителя. Схема соединения приборов приведена на рис. 12.2.

Измерения проводите в следующем порядке:

• 1) соедините приборы, согласно рис. 12.2;

• 2) установите переключатель ”52” прибора в положение

” V ”, подготовьте к работе и прогрейте приборы в соответствии с инструкцией ио эксплуатации на них; заземление прибора BI-I3 (и при последующих проверках) производить только через корпусную клемму, расположенную на его передней панели;

• 3) установите на выходе калибратора BI-I3 напряжение 1,8775 В| а на магазине сопротивлений 150 Ол;

• 4) измерьте вольтметром Щ31 напряжение Up между клеммами ^п Up ", " J_

  5) установите на выходе калибратора BI-I3 напряжение 0,3873 Ц



  КШПЕНС, установите напряжение, равным 0,7246 В, а магазин сопротивлений МСР-6Ш подключите между клеммами "U_K ”, "JL”;




с п*п. 3) - 5);

• 8) установите на магазине сопротивлений 800 Ой;

• 9) проведите измерение напряжений U& ,Uk_tUp_tUp3 соответствии с п.п. 6), 7), 3), 4), 5), устанавливая поочередно на выходе , калибратора BI-I3 напряжения 5,2915 и 1,4142 В;

• 10) вычислите коэффициенты передачи рабочего моста Кмр>

‘ 'А

№1 сопротивления 150 См:

(12.3)

для сопротивления 800 0м:

8)

Результаты.измерений считаются удовлетворительными, если коэффициенты передачи рабочего и компенсационного мостов не превышают 2 + 0,002.

• 12.3.4.3. Проверка работоспособности прибора с термисторными преобразователями, имевдими 20-ти процентный разброс токов подогрева, производится косвенным путем, определением глубины регулировки потенциометра ” О⁴ ’’.Схема соединения приборов приведена на рис.12.3.

Измерения проводятся в следующем порядке:

• 1) соедините приборы согласно рис.12.3;

• 2) установите переключатель ” Й " прибора в положение

" V ”, подготовьте к работе и прогрейте приборы в соответствии с инструкциями по эксплуатации на них;

• 3) установите на выходе калибратора BI-I3 напряжение 1,8775В, а потенциометр ” *0* ” прибора установите в крайнее левое положение;

• 4) измерьте вольтметром Щ31 напряжение U_t между клеммами

” CL ^{n ,f} L ”•

• 5) установите потенциометр ”*0* ” в крайнее правое положение и измерьте напряжение U₂ между клеммами ” U_o ” X

• 6) вычислите глубину регулировки потенциометром ” *0* ” по формуле;

• /00%                  (I2.II)

Результаты измерений считаются удовлетворительными, если глубина регулировки составляет не менее 4С$.

• 12.3.4.4. Время установления показаний прибора определяется путем изменения мощности подогрева термистора и измерения времени, за которое отсчетное устройство показывает величину подаваемой мощности. Схема соединения приборов приведена на рис. 12.4.

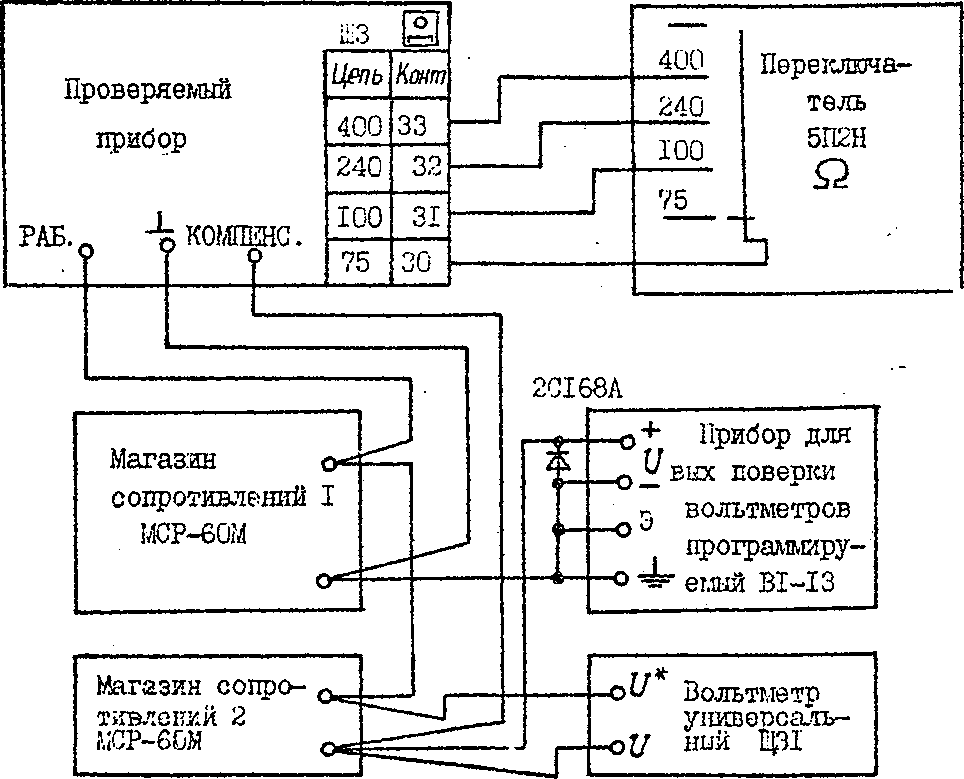

Электрическая схема соединений прибора для проверки работоспособности прибора с термисторными преобразователями, имеющими 20-ти процентный разброс

2CI68A

Рис. 12.3

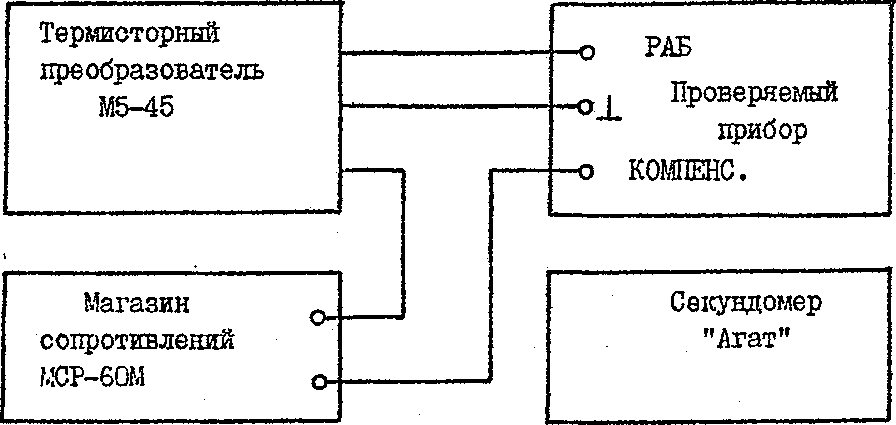

Электрическая схема соединения приборов для проверки времени установления показаний

Рис. 12.4

Измерения производите в следующем порядке:

• 1) соедините приборы согласно рис. 12.4;

• 2) установите переключатель " J2 "в положение ”400**,

переключатель         в положение "10 mW ”, а курбели магазина

сопротивлений МСР-60М установите в нулевое положение

и подготовьте к работе прибор в соответствии с инструкцией по эксплуатации;

• 3) установите с помощью потенциометра " ►О* " нуль на отсчет* ном устройстве, а затем о помощью магазина сопротивлений установите показание 10 мВт;

• 4) закоротите клеммы МСР-60М, установите нуль потенциометром

°        освободите клеммы и с помощью магазина установите 10 мВт;

• 5) закоротите клеммы магазина сопротивлений МСР-60М после установления нуля на отсчетном устройстве, освободите клеммы МСР-60М, по секундомеру определите время, в течение которого на отсчетном устройстве термисторного моста появится показание 9,98мВт.

Результаты измерений считаются удовлетворительными, если в течение 10 с показание отсчетного устройства не будет отличаться от 10 mW более чем на половину основной погрешности (2 знака младшего разряда).

• 12.3.4.5. Точность установки нуля и уход нуля при переключении пределов измерения определяется в режиме автоматической установки нуля путем снятия показаний с отсчетного устройства прибора.

Схема соединения приборов приведена на рис, 12.5.

Измерения проводите в следующем порядке:

• 1) соедините приборы согласно рио. 12.5;

• 2) установите переключатель " $2 "в положение " ▼  ”,

переключатель " (il- в положение ”10mW ", а на выходе калибратора BI-I3 установите 1,66583 В;

• 3) подготовьте к работе и прогрейте приборы в соответствии с инструкциями по эксплуатации на них;

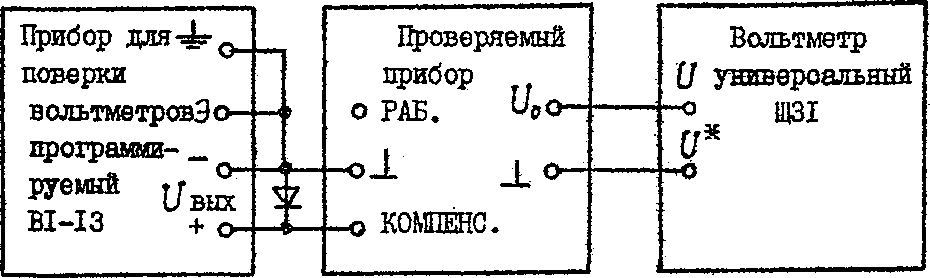

Электрическая схема соединения приборов

для определения точности установки нуля и его ухода ври переключении пределов измерения

Рис. 12.5

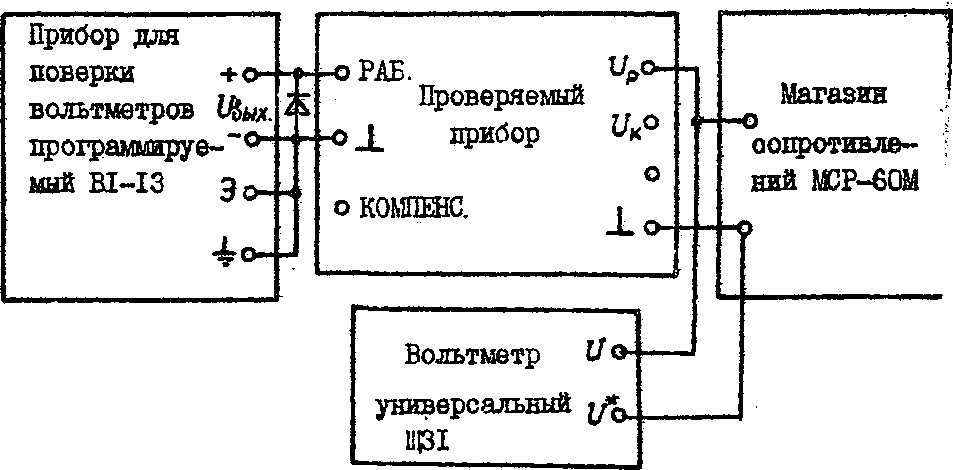

Электрическая схема соединения приборов для проверки основной погрешности

Рис. 12.6

• 4) установите потенциометром °»0«" нуль на отсчетном устройстве прибора и нажмите кнопку "



• 5) последовательно устанавливая переключатель        в положения "ImW", "IOO^W", "IOjmW", через 10 с после каждой установки отсчитайте показания отсчетного устройства;

• 6) нажмите кнопку ", последовательно переключая предел измерения на IOOjwW, I, I0mW, отсчитайте после каждой установки показание отечетного устройства.

Результаты измерений считаются удовлетворительными, если при установке нуля показания отсчетного устройства не превышают по абсолютной величине I знака и при переключении пределов-5 знаков младшего разряда.

• 12.3.4.6. Нестабильность показаний прибора определяется путем измерения дрейфа нуля по отсчетному устройству в течение 0,5 мин.

Измерения проводите в следующем порядке:

• 1) выполните операция п.п. 12.3.4.5.1),2),3),4);

• 2) установите переключатель "££•]" в положение "IOmW";

• 3) через 2мин. нажмите кнопку " я через 0,5 мин. отсчитайте показание отсчетного устройства. Во время измерения в помещении не должно быть сквозняков и резких перепадов температуры.

Результаты измерений считаются удовлетворительными, если показание отсчетного устройства прибора не превышает O.IjhW-Примечание. При неудовлетворительных результатах нажмите кнопку «аИ" _и повторите измерения по п. 3).

• 12.3.4,7. Нестабильность показаний прибора при работе с термисторным преобразователем определяется путем измерения дрейфа нуля по от-счетному устройству в течение 0,5 мин, при неизменной в пределах 1°С температуре окружающей среды и термостатированин термисторных преобразователей.

Измерения проведите в следующем порядке:.

71

• I) -подключите термисторный преобразователь к входным клеммам прибора в соответствии с цветовой маркировкой клемм, установите переключателем "XI ” величину сопротивления , соответствующую сопротивлению термистора, переключатель "Е^-1 ” поставьте в положение "10 mW

• 2) включите прибор, прогрейте его в соответствии с инструкцией по эксплуатации;

  3) установите потенциометром ^и*0*”

  ройстве, нажмите кнопку



  " и поставьте

  нуль на отсчетном уст-

  переключатель " [2S.]-

в положение "IOjwW";

• 4) через 10 с нажмите кнопку "     " и через 0,5 мин. отсчи

тайте показания отсчетного устройства.

Если при этом показания отсчетного устройства будут отрицательными, измените подключение термисторного преобразователя к клеммам прибора (компенсационный термистор подключите к клеше РАБ., а рабочий - к клемме КОМПЕНС.);

• 5) проведите десять измерений, устанавливая нуль кнопкой "ШЭ" после каждого измерения, и определите нестабильность прибора как среднее арифметическое для всех интервалов времени.

Результаты измерений считаются удовлетворительными, если показания отсчетного устройства прибора не превышают величины, приведенной в паспорте на преобразователь.

12.3.4.8» Основная погрешность прибора определяется косвенно, путем подачи на вход прибора постоянных напряжений, эквивалентных мощности подогрева термистора и мощности СВЧ, равной установленному пределу измерения, и определения отличия показаний отсчетного устройства прибора от установленного предела измерения.

Яри определении погрешности на младших пределах на показания прибора могут влиять помехи от внешних источников и от питающей сети. В этом случае необходимо, отключая по очереди заземление от приборов, найти вариант, при котором влияние помех минимально.

Схема соединения приборов приведена на рис. 12»6.

Измерения проведите в следующем порядке:

• 1) соедините приборы согласно рис. 12.6;

• 2) установите переключатель " £2 ” в положение " V ”, переключатель " [51] ч в положение ”10 mW,", на выходе ВНЗ напряжение Ц=4,47214 В (см. табл. 12.3), а переключатель 5П2Н в положение, соответствующее сопротивлению термистора 400 Ом;

• 3) подготовьте к работе и прогрейте приборы в соответствии о инструкциями по эксплуатации на них;

• 4) на магазине сопротивлений I установите сопротивление 5 кОл а на магазине сопротивлений 2-сопротивление равное нулю, потенциометром ” *0* ” установите нуль на отсчетном устройстве прибора;

• 5) нажмите кнопку ” Ш ”, через 10 с нажмите кнопку ” 51 ”, измерьте напряжение AU вольтметром Щ31, установите о помощью магазина сопротивлений 2 на вольтметре Щ31 напряжение равное алгебраической сумме All и &U (см.табл.12.3), отсчитайте показание отсчетного устройства прибора, установите магазин сопротивлений 2

в первоначальное положение;

• 6) установите переключатель ”(i]” в положение ”/mW”, выполните операции п.5) взяв из табл.12.3 для мощности I мВт, если разрешающей способности магазина сопротивлений 2 недостаточно дан точной установки напряжения на вольтметре Щ31, изменением величины сопротивления магазина сопротивлений I, установите необходимое напряжение, отсчитайте показания отсчетного устройства проверяемого прибора, установите магазины сопротивлений в первоначальное положение;,

• 7) проведите аналогичные п.6) измерения .на пределах "IOOjnW", ”I0j*W ”, выбирая необходимые значения &U из табл, 12.3;

73

• 8) установите переключатель 5П2Н в положение, соответствующее сопротивлению термистора 100 Ом, используя напряжения в

табл. 12.3 для 100 Ом, доведите измерения аналогично п, б) ;

• 9) установите переключатель 5П2Н в положение, соответствующее сопротивлению термистора 240 Ом, используя напряжения в табл. 12,3 для 240 JJu, проведите измерения аналогично п. 5) ;

• 10) установите переключатель 5И2Н в положение, соответствующее сопротивлению термистора 75 Ом, используя напряжения в табл. 12.3 для 75 0м, проведите измерения аналогично п. 5);

• 11) установите переключатель "[‘V] ” ^в положение ” 10/иШ/**, для 400 Ом проведите измерения аналогично п. 5), устанавливая на входе проверяемого прибора напряжения &U, равные 0,27691 В и 44, 947 мВ (6 и I мВт);

• 12) рассчитайте основную погрешность прибора без преобразователя 5_п но формуле:

5ц *                  >           (12.12)

где Ри - измеренное значение мощности в поверяемой точке •

Таблица 12.3

12,3.4.9. Основная погрешность приборе в режиме автоматического

выбора пределов определяется расчетным путем до формуле»

где К- величина смещения нуля в процентах (0,1%

равна I внаку младшего разряда отсчетного устройства), погрешность измерения соответствующего предела измерения. Результаты измерений считаются удовлетворительными, еоли основная погрешность не превышает значений,указанных в табл.12.4.

Таблица 12.4

12.3.4.10. Проверку основной погрешности измерителя модности производят расчетным путем по результатам определения основной погрешности прибора без преобразователя (п.12.3.4.8) с использованием паспортных данных термисторных преобразователей по погрешноози

78

аттестации коэффициента преобразования.

Результаты измерений считаются удовлетворительными, если величина основной погрешности измерителя мощности не выходит за пределы его класса точности.

12.4. Оформление результатов поверки

• 12.4.1. Положительные результаты поверки должны быть оформи аг путем:

• 1) клеймения поверенных средств измерений;

• 2) выдачи свидетельства о поверке установленной формы

с указанием в нем результатов поверки;

• 3) записи результатов поверки в формуляре, заверенной подписью поверителя и оттиском поверительного клейма.

• 12.4.2. Приборы, имеющие отрицательные результаты поверки, в обращение не допускаются.
