Методика поверки «Тахометры ВК-307» (МП 06/008-11)
Государственная система обеспечения единства измерений
УТВЕРЖДАЮ
Заместитель руководителя ГЦИ СИ М Московской области» ево-Посадского филиала овской области»
Е.А. Павлюк
2011 г.
Тахометры ВК-307
МЕТОДИКА ПОВЕРКИМП 06/008-11
Настоящая методика поверки разработана в соответствии с ГОСТ 8.285-78 «Тахометры. Методы и средства поверки», распространяется на тахометры ВК-307 (далее тахометры) и устанавливает методику их первичной и периодической поверки.
Рекомендуемый интервал между поверками - один год.
1 Операции и средства поверки
При проведении поверки проводят операции, указанные в таблице 1, и должны использоваться средства поверки, указанные в таблице 2.
Таблица 1. Операции поверки.
№ п/п |
Операции поверки |
Номер пункта методики поверки |
Проведение операций при поверке | |
первичной |
периодической | |||
1 |
Проверка внешнего вида, маркировки и комплектности |
5.1 |
+ |
+ |
2 |
Проверка работоспособности |
5.2 |
+ |
+ |
3 |
Определение основной абсолютной погрешности измерений частоты вращения |
5.3 |
+ |
+ |
Примечания:
При несоответствии характеристик поверяемого тахометра установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 5.4.
Таблица 2. Средства поверки.
№ п/п методики поверки |
Наименование и тип средства поверки |
Метрологические характеристики |
5.3.1 |

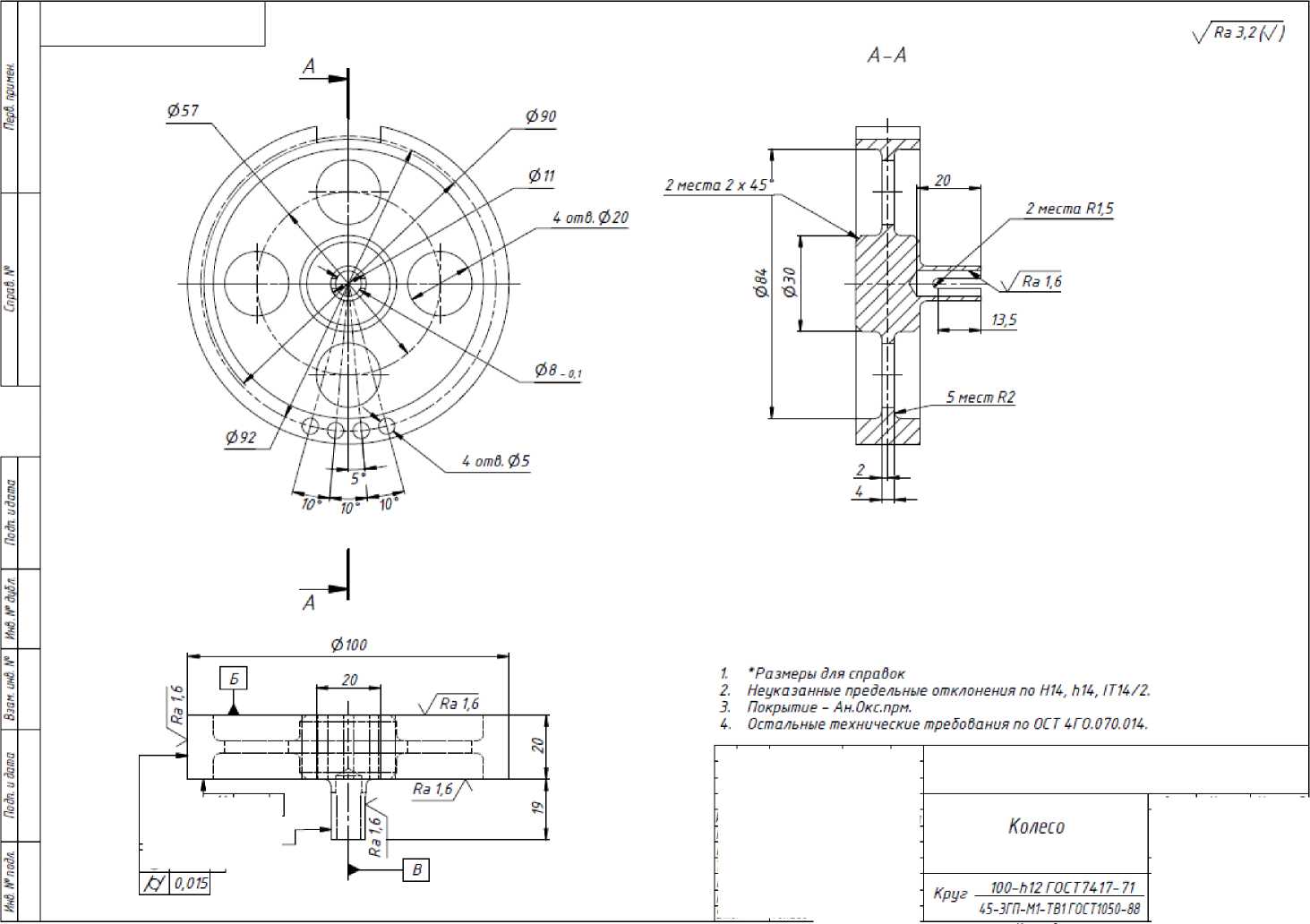

Поверочная тахометрическая установка УТ-05-60. Колесо из комплекта тахометра. Вольтметр универсальный В7-78/1. |
Диапазон формирования частоты вращения (10-60000) об/мин, погрешность 5=±0,05 %. Диапазон измерения I==(0-100) мА, погрешность Д1=±(0,0005 1х+5 е.м.р.) мА. |
5.3.2 |
Генератор сигналов низкочастотный Г3-122. Блок поверочный БП-307 из комплекта тахометра. Вольтметр универсальный В7-78/1. |
Диапазон формирования частоты F (0,001-2Ч(У) Гц, погрешность AF=±540’1 2 3 4 5 6 7 Гц. Диапазон измерения I==(0-100) мА, погрешность Д1=±(0,0005 1х+5 е.м.р.) мА. |
Примечания:
3 Требования безопасности
При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационных документах на средства поверки и поверяемые тахометры.
4 Условия поверки и подготовка к ней
4.1 При проведении поверки должны соблюдаться следующие условия:
|
(15-25)ОС; (30-80) % ; (96-104) кПа; (220+4,4) В. |
4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в
соответствующих эксплуатационных документах.
-
4.3 Перед проведением поверки необходимо выдержать тахометры в нормальных условиях не менее 2 часов.
-
4.4 Соединить устройства из комплекта тахометров согласно схеме соединений, приведённой в паспорте.
5 Проведение поверки
-
5.1 Проверка внешнего вида, маркировки и комплектности.
При внешнем осмотре проверяется соответствие устройств из комплекта тахометров следующим требованиям:
- все надписи должны быть четкими и ясными;
- должны отсутствовать механические повреждения, влияющие на работоспособность устройств;
- соединительные кабели и разъемы для их подключения должны быть без повреждений.
Комплектность тахометров должна соответствовать паспорту.
-
5.2 Проверка работоспособности.
Проверка работоспособности тахометра производится в режиме “контроль”. Для запуска проверки нажать на кнопку “контроль” на передней панели вторичного блока. При этом на передней панели должны включиться четыре светодиода уставок "Зоны 1" и "Зоны 2", а показания индикатора начнут увеличиваться. Показания встроенного индикатора должны увеличиваться на 20 мин-1 в диапазоне (0-9999) мин-1 с интервалом времени 1 с. По достижении значения 9999 мин-1 процесс контроля прекращается и тахометр переходит в режим измерений.
-
5.3 Определение основной абсолютной погрешности измерений частоты вращения.
-
5.3.1 Определение основной абсолютной погрешности измерений частоты вращения с помощью поверочной тахометрической установки.
Определение основной абсолютной погрешности измерений частоты вращения производится методом непосредственного сличения с помощью поверочной тахометрической установки УТ-05-60 в соответствии с разделом 4.3 ГОСТ 8.285-78.
Собрать схему согласно рисунку 1. Включить аппаратуру и выдержать ее в рабочем режиме не менее 15 мин. Установить датчик оборотов тахометра относительно специального колеса из комплекта тахометра (приложение 2) на выходном валу установки УТ-05-60 с рабочим зазором, указанным в паспорте на тахометр, при этом должен загореться светодиод на торце датчика (выносном усилителе). Указания по установке датчика оборотов изложены в п. 1.5.1.4 руководства по эксплуатации тахометра.

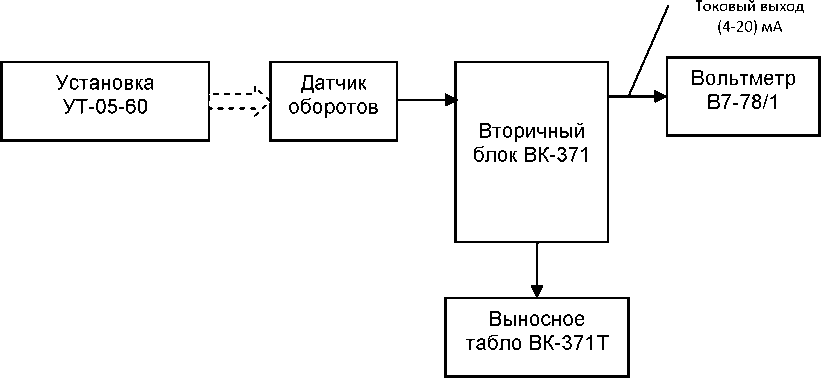

Рисунок 1. Схема подключения оборудования при определении основной абсолютной погрешности измерений частоты вращения с помощью поверочной тахометрической установки.
-
5.3.1.1 Определение основной абсолютной погрешности измерений по цифровому индикатору.
Определение основной абсолютной погрешности измерений по цифровому индикатору производится в точках, указанных в таблице 3.
Таблица 3. Значения точек поверки и допускаемые значения погрешности измерений по цифровому индикатору.
Номинальное значение точки поверки No, мин-1 |
Формула определения допускаемых значений погрешности, мин-1 |
Пределы допускаемых показаний тахометра, мин-1 | |
нижний |
верхний | ||
10 |
±(0,005-Ni+1) |
9 |
11 |
200 |
198 |
202 | |
2000 |
1989 |
2011 | |
4000 |
3979 |
4021 | |
6000 |
5969 |
6031 | |
9949 |
9899 |
9999 |
Основная абсолютная погрешность измерений по цифровому индикатору вычисляется по формуле:
An Nu3M - Nyc^
где Nycm - значение числа оборотов, заданное на установке УТ-05-60, мин-1;
NU3M - значение числа оборотов, измеренное поверяемым тахометром, мин-1. AN не должна превышать пределов, вычисляемых по формуле, приведенной в таблице 3.
-
5.3.1.2 Определение основной абсолютной погрешности измерений по токовому выходу.
Определение основной абсолютной погрешности измерений по токовому выходу производится с помощью вольтметра В7-78/1 в режиме измерения силы постоянного тока в точках, указанных в таблице 4.
Таблица 4. Значения точек поверки и допускаемые значения погрешности измерений
по токовому выходу.
Номинальное значение точки поверки No, -1 мин |
Номинальное значение выходного тока, мА |
Формула определения допускаемых значений погрешности, мин’1 |
Пределы допускаемых показаний тахометра, мин’1 (мА) | |
нижний |
верхний | |||
10 |
4,04 |
±(0,005-Ni+1) |
9 (4,036) |
11 (4,044) |
200 |
4,80 |
198 (4,792) |
202 (4,808) | |
2000 |
12,00 |
1989 (11,956) |
2011 (12,044) | |
3900 |
19,60 |
3879 (19,522) |
3921 (19,678) |
Основная абсолютная погрешность измерений по токовому выходу вычисляется по формуле:
An NH3'I ’ Nуст,
где NycT - значение числа оборотов, заданное на установке УТ-05-60, мин’
N^m - значение числа оборотов, мин’1, вычисленное по формуле:
Nn’.'i (1р.1.1Х|’1о)/Кир\
где 1вых{ - выходной ток в i-той точке поверки, измеренный вольтметром В7-78/1, мА;
I0 - выходной ток при числе оборотов 0 мин-1, мА;
Кпр - коэффициент преобразования числа оборотов в ток, мА/мин-1, высчитываемый по формуле:
Кпр (Imax’I0)/Nmax,
где Imax и I0 - выходной ток, мА, соответственно при максимальном (Nmax) и нулевом
числе оборотов, мин-1;
Кпр=(20-4)/4000=0,004 мА/мин-1.
AN не должна превышать пределов, вычисляемых по формуле, приведенной в таблице 4.
-
5.3.2 Определение основной абсолютной погрешности измерений частоты вращения при использовании блока поверочного БП-307.
Данный метод определения основной абсолютной погрешности измерений частоты вращения является альтернативным и допускается для проведении поверки тахометра.
Определение основной абсолютной погрешности измерений частоты вращения производится с помощью генератора сигналов низкочастотного Г3-122 и блока поверочного БП-307 из комплекта тахометра.
Собрать схему согласно рисунку 2. Включить аппаратуру и выдержать ее в рабочем режиме не менее 15 мин. Установить уровень выходного сигнала генератора равным (1,5±0,2) В, частоту 10 Гц. Приближать датчик оборотов к катушке блока поверочного БП-307 до момента включения светодиода на торце датчика (выносном усилителе). Зафиксировать датчик в этом положении.

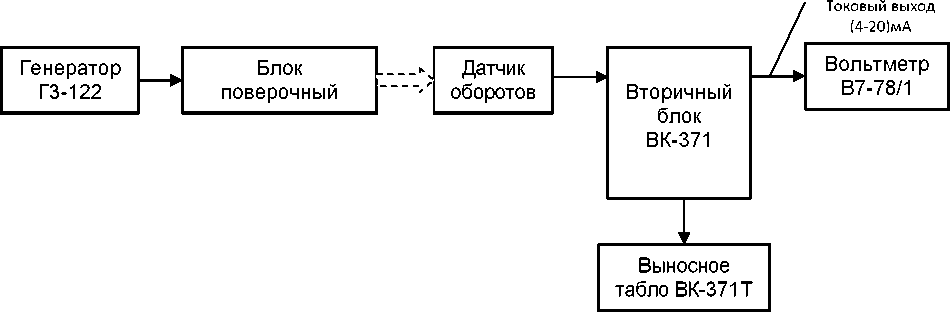

Рисунок 2. Схема подключения оборудования при определении основной абсолютной погрешности измерений частоты вращения при использовании блока поверочного БП-307.
Измерения выполняются в точках, указанных в таблицах 5 и 6, для чего необходимо устанавливать соответствующие значения частоты генератора Г3-122.
5.3.2.1 Определение основной абсолютной погрешности измерений по цифровому индикатору.
Определение основной абсолютной погрешности измерений по цифровому индикатору производится в точках, указанных в таблице 5.
Таблица 5. Значения точек поверки и допускаемые значения погрешности измерений по цифровому индикатору.
Номинальное значение точки поверки N0, -1 мин |
Значения частоты генератора Г-122, Гц |
Формула определения допускаемых значений погрешности, мин-1 |
Пределы допускаемых показаний тахометра, мин-1 | |
нижний |
верхний | |||
10 |
0,167 |
±(0,005-Ni+1) |
9 |
11 |
200 |
3,333 |
198 |
202 | |
2000 |
33,333 |
1989 |
2011 | |
4000 |
66,667 |
3979 |
4021 | |
6000 |
100,000 |
5969 |
6031 | |
9949 |
165,817 |
9899 |
9999 |
Основная абсолютная погрешность измерений по цифровому индикатору вычисляется по формуле:
AN= NU3M - Nyc^ где Nycm - установленное значение числа оборотов, мин-1;
NU3M - значение числа оборотов, измеренное поверяемым тахометром, мин-1. AN не должна превышать пределов, вычисляемых по формуле, приведенной в таблице 5.
-
5.3.2.2 Определение основной абсолютной погрешности измерений по токовому выходу.
Определение основной абсолютной погрешности измерений по токовому выходу производится с помощью вольтметра В7-78/1 в режиме измерения силы постоянного тока в точках, указанных в таблице 6.
Таблица 6. Значения точек поверки и допускаемые значения погрешности измерений
по токовому выходу.
Номинальное значение точки поверки N0, -1 мин |
Значения частоты генератора Г-122, Гц |
Номинальное значение выходного тока, мА |
Формула определения допускаемых значений погрешности, -1 мин |
Пределы допускаемых показаний тахометра, мин-1 (мА) | |
нижний |
верхний | ||||
10 |
0,167 |
4,04 |
±(0,005-Ni+1) |
9 (4,036) |
11 (4,044) |
200 |
3,333 |
4,80 |
198 (4,792) |
202 (4,808) | |
2000 |
33,333 |
12,00 |
1989 (11,956) |
2011 (12,044) | |
3900 |
65,000 |
19,60 |
3879 (19,522) |
3921 (19,678) |
Основная абсолютная погрешность измерений по токовому выходу вычисляется по формуле:
An NH3'I - Nуст, где NycT - установленное значение числа оборотов, мин-1;
N^m - значение числа оборотов, мин-1, вычисленное по формуле:
Nn’.'i (1р.1.1Х1-1о)/Кир\
где 1вых{ - выходной ток в i-той точке поверки, измеренный вольтметром В7-78/1, мА;
I0 - выходной ток при числе оборотов 0 мин-1, мА;
Кпр - коэффициент преобразования числа оборотов в ток, мА/мин-1, высчитываемый по формуле:
Кпр (Imax-I0)/Nmax,
где Imax и I0 - выходной ток, мА, соответственно при максимальном (Nmax) и нулевом
числе оборотов, мин-1;
Кпр=(20-4)/4000=0,004 мА/мин-1.
AN не должна превышать пределов, вычисляемых по формуле, приведенной в таблице 6.
-
5.4 Оформление результатов поверки.
-
5.4.1 В процессе поверки поверитель должен вести протокол поверки (обязательная форма протокола приведена в приложении 1), включающий в себя следующие данные: наименование заказчика, наименование и тип средства измерения, заводской номер, рабочий диапазон измерений, данные измерений, заключение о годности, дату поверки, фамилию поверителя. Допускаются компьютерные записи, формирование и хранение протокола поверки.
-
5.4.2 Тахометр признается годным, если результаты измерений по пунктам 5.1, 5.2, 5.3 положительны.
На тахометры, признанные годными, выдается свидетельство о поверке установленной формы.
-
5.4.3 На забракованные тахометры оформляются извещения о непригодности.
Главный метролог
Сергиево-Посадского филиала ФБУ «ЦСМ Московской области» Киселев С. В.
Начальник лаборатории аттестации методик выполнения измерений
Сергиево-Посадского филиала ФБУ «ЦСМ Московской области» Маслов В.А.
Приложение 1(обязательное)
Форма протокола поверки тахометровТахометр ВК-307 в составе:
___________________________ № _________, ____________________________ № _________, ___________________________ № _________, ____________________________ № _________
Изготовитель ООО «ВиКонт» Владелец ___________________________________________
Пределы измерений: по цифровому индикатору (10-9999) мин-1, по токовому выходу (10-4000) мин-1
Пределы допускаемой основной погрешности ±(0,005-Ni+1) мин-1
Применяемые средства поверки и их метрологические характеристики____________________
Таблица 1. Условия проведения поверки.
Наименование параметра |
Единицы измерений |
Значение |
Температура окружающего воздуха |
° С | |
Относительная влажность |
% | |
Атмосферное давление |
кПа | |
Напряжение питающей сети |
В |
Таблица. 2. Результаты поверки по цифровому индикатору.
Номер измерений |
Установленное значение частоты вращения, мин-1 |
Показания тахометра, мин-1 |
Основная абсолютная погрешность тахометра, мин-1 |
1 | |||
2 |
Таблица 3. Результаты поверки по токовому выходу.
Номер измерений |
Установленное |
Номинальное |
Показания |
Основная абсолютная |
значение частоты вращения, мин-1 |
значение выходного тока, мА |
тахометра, -1 мин |
погрешность тахометра, мин-1 | |
1 | ||||
2 |
Тахометр по результатам поверки ____________________________________________
соответствует (не соответствует) требованиям ТУ 4278-035-98222904-11 и ______________________ для эксплуатации
годен (не годен)
Поверитель ________________ _______________ _____________________
(дата)
(подпись)
(расшифровка подписи)
Kompot>a/i
// |
0,05 |
Б | |||
О |
0,05 | ||||
© |
О,О1‘. |
в |
Изм |
Лжв |
(Рдокцн. |
Пойл. |
Дита |
Разрой. |
ХуаЛ |
ЯШМ | ||
ПюВ. |
ПаизенцеВ | |||
Т контр |
Мурашов | |||
Начото | ||||
Н контр |
Воробьев | |||
Май |
ТокаеВ |
//ат |
Масса |
Масштаб | ||
0.6 |
1.-1 | |||
Лися |
1 I Листов 1 | |||
ООО “ВиКонт" |
Формат АЗ
Блок поверочный БП-307

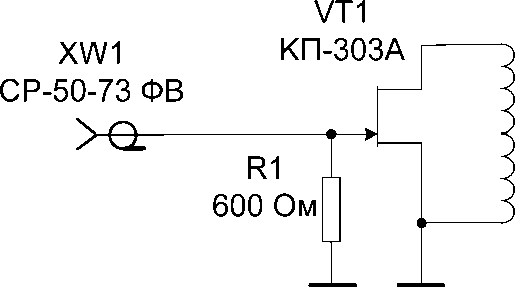

Рисунок 1. Схема электрическая принципиальная блока поверочного БП-307.
[2,5]

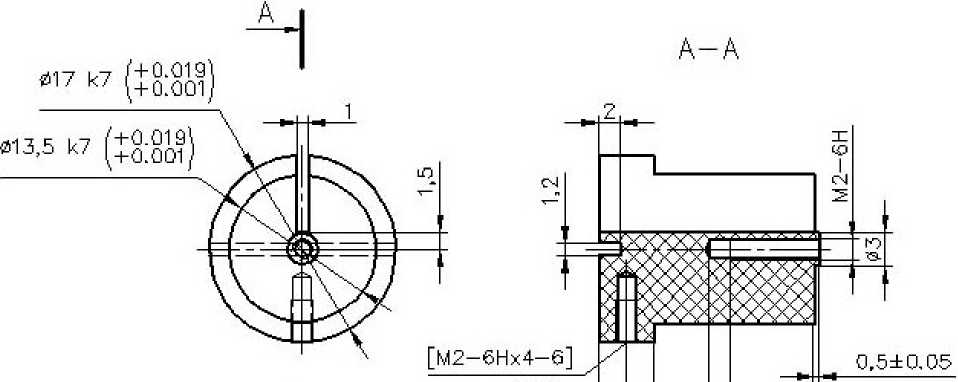

Рисунок 2. Конструкция катушки индуктивности L1 блока поверочного БП-307.
Данные обмотки | |
N’ udmo’iiku |
1 |
Мирки 1 роОиуи |
ПЭЭ-2-0,1 rOCT3fS2-73 |
Число ВишкоБ расчетное |
100* |
Изоляция между рядами обматки |
Uuralco 44&1 ’’Cotronlcs corp.” |
* Намотку вести внавал до заполнения каркаса.
10*
А

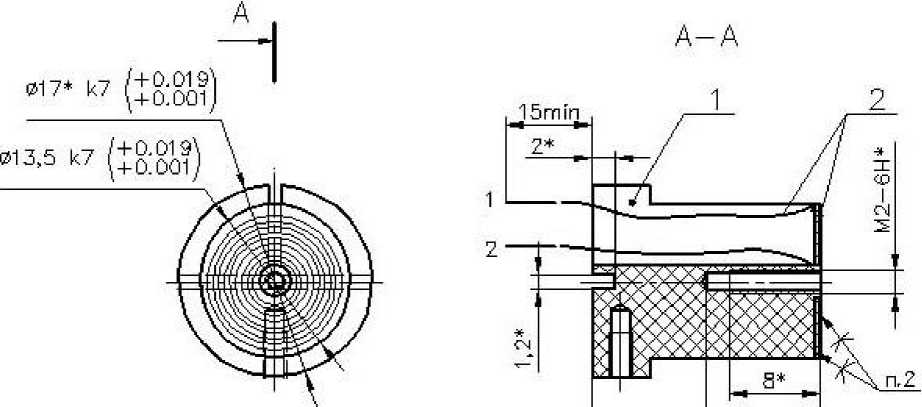

Рисунок 3. Катушки индуктивности L1 блока поверочного БП-307.
Рисунок 4. Общий вид блока поверочного БП-307.
Допускается применять другие средства поверки, метрологические и технические характеристики которых удовлетворяют требованиям ГОСТ 8.285-78.
Все средства измерений должны быть поверены и иметь действующие
свидетельства о поверке.
-
2 Требования к квалификации поверителей
К поверке тахометров допускают лиц, аттестованных на право поверки средств
измерений механических величин.
Поверку тахометров проводят лица, изучившие настоящий документ, руководства по эксплуатации тахометров и используемых средств измерений.
