Инструкция «ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ ЦИФРОВОЙ В7-34 (B7-34/1, В7-34А)» (Tг2.710.010 ИЭ)

ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ ЦИФРОВОЙ В7-34 (В7-34|1, В7-34А) ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ Тг2.710.010 ИЭ

1’1

ВНИМАНИЕ!

При измерении синусоидального напряжения символ «~» на индикаторном табло не высвечивается, в режиме ТЕСТа символ «ТЕСТ» не высвечивается.

1990 младшего разряда, вращая ось резистора R30 на плате устройства преобразования;

3) измените полярность выходного напряжения прибора В1-12, показание вольтметра должно быть (-1-1.00000± 1) единица младшего разряда. В противном случае произведите регулировку с помощью R30 таким образом, чтобы при входном напряжении ± 1.00000 V показания вольтметра были (±1.00000±1) единица младшего разряда.

• 6.8.12. Произведите юстировку вольтметра на пределе измерения постоянного напряжения 0,1 V:

• 1) установите предел измерения вольтметра 0,1 V;

• 2) подавая от прибора В1-12 напряжение ±0.100000 V и вращая ось резистора R28 на плате устройства преобразования, добейтесь показания вольтметра (±0.100000±3) единицы младшего разряда.

• 6.8.13. Произведите юстировку вольтметра на пределе измерения постоянного напряжения 100 V:

• 1) установите предел измерения вольтметра 100 V;

• 2) подавая от прибора В1-12 напряжение ±100V и вращая ось резистора R9, добейтесь показаний вольтметра (±100.000±2) единицы младшего разряда.

• 6.8.14. Проверьте юстировку вольтметра на пределе 1000 V:

• 1) установите предел измерения вольтметра 1000 V;

• 2) подавайте на вход вольтметра от прибора В1-12 напряжение ±1000V, показания вольтметра должны быть (±1000.00±2) единицы младшего разряда. В противном случае повторно произведите настройку по методикам пп. 6.8.9—6.8.13.

• 6.8.15. Произведите юстировку вольтметра в режиме измерения синусоидального напряжения по методике пп. 6.7.20—6.7.22.

• 6.8.16. Произведите юстировку вольтметра в режиме измерения сопротивлений по методике п. 6.7.23.

7. ПОВЕРКА ВОЛЬТМЕТРА

Настоящий раздел составлен в соответствии с требованиями МИ 118-77 «Методики поверки цифровых вольтметров, аналого-цифровых преобразователей напряжения и комбинированных универсальных цифровых приборов постоянного и переменного тока» и устанавливает методы и средства поверки вольтметра универсального цифрового В7-34, В7-34/1, В7-34А. Поверка должна производиться не реже одного раза в 6 месяцев.

• 7.1. Операции и средства поверки

• 7.1.1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 22.

Номер пункта раздела поверки	Наименование операций, производимых при поверке	Поверяемые отметки
7.3.1	Внешний осмотр
7.3.2	Опробование
7.3.3	Проверка электрической прочности изоляции
7,3.4	Определение входного сопротивления и входной емкости
7.3.5	Определение метрологических параметров
7.3.5.1	Определение основной погрешности и проверка пределов измерения постоянного напряжения	7x10-5;   0,1;   0.5; 10; 1,2 Uk на Uk=0,1 V; 0,1; 0,5; 1.0; 1,2 Uk на Uk=! V 0,1;    0,3; 0,5; 0.7; 1,0 1,2 Uk на Uk=10 V; 0,1; 1,0;  1,2 Uk на Uk = = 100 V; 0,1; I.OUkhb Uk=1000 V

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

Допускаемые значения погрешностей или предельные значения определяемых параметров	Средства поверки
	образцовые	вспомогательные
Допускаемые значения погрешностей для поверяемых отметок указаны в табл. 26, 27	В1-9 (В1-27) Я1В-22 ВЗ-49	ГЗ-107 Г4-154 фпльтр 500 kHz Тг5.067.056
Допускаемые значения погрешностей для поверяемых отметок указаны в табл. 28	В1-12 Х482 (Х488/1) (10 шт.)

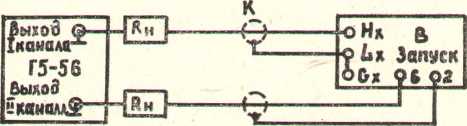

Определение времени установления переходной характеристики

Проверка работы в режиме «Выборка/запоми-нание с задержкой»

Определение основной погрешности и проверка пределов измерения сопротивления постоянному току

10-3; 0,1; 1.0 Rk на Rk= = 0,1 кП;

1,0 Rk на Rk=1;

100 кП;

0.1; 0,5; 1,0; 1.2 Rk на Rk=10 кП;

0,1; 0,5; 1,0 Rk на R = = 1000; 10000 кП

Продолжение табл. 22

Допускаемые значения погрешностей или предельные значения определяемых параметров	Средства поверки
	образцовые	вспомогательные
не более 1200 pis на	Г5-56	с 1-65
Uk=1; 100 V;		2Д522Б
не более 614 цз		ОМЛТ-0,125-75 й±5%
Uk=10 V; 1000 V		(2 шт.) ОМЛТ-0,125-10 кй± ±5% КМ-5а-М1,50-.3000 р1'± ±5%
	Г5-56	ОМЛТ-2-51 й±10% (2 шт.) КМ-5а-1500-3000 pF± ±5%
Допускаемые значения	Р327
погрешностей для пове-	Р331
ряемых отметок указаны	(R=0,l П
в табл, 29	0,1; 100 кП — 1 шт., R=10 кй — 2 шт.)
	Р4013 (2 шт.) Р4021 (2 шт.)

Допускаемые значения погрешностей пли пр'е-дельные значения определяемых параметров	Средства поверки
	образцовые	вспомогательные
Допускаемые значения погрешностей для поверяемых отметок указаны в табл. 30, 31	В1-12 Х482 (Х488/1) ПО шт.)
Допускаемые значения погрешностей для поверяемых отметок указаны в табл. 32	В1-9 (В 1-27) В1-12
не более 0,4 V		В7-27 (В7-40) Б5-43 Ц4313 (Ц4315) ОМЛТ-0,25-130 Q+ ±10%
не менее 2.4 V		В7-27 (В7-40) Б5-43 ОМЛТ-0,25-3 кП±10% (17 шт.)

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

ОМЛТ-0.25-6,2 kQ±

±10% (17 шт.)

ОМЛТ-0,25-1 kQ± ±10% 2Д522Б;

КМ-5а-М1500--5100 pF±5%

Б5-43;

В7-27; (В7-40)

Г5-54;

ОМЛТ-0,25-3 kQ±

±10% (17 шт.)

ОМЛТ-0,25-6,2 kQ± ±10% (17 шт.) ОМЛТ-0,25-1 кП± ±10% 2Д522Б;

КМ-5а-М1500-

-5100 pF±5%

(В7-40)

Б5-43;

Г5-54;

ОМЛТ-0,25-3 кП± ±10% (17 шт.) ОМЛТ-0,25-6,2 кП± ±10% (17 шт.) ОМ Л Т-0,25-1 кП±10% 2Д522Б;

Номер пункта раздела поверки	Наименование операций, производимых при поверке	Поверяемые отметки	Допускаемые значения погрешностей или предельные значения определяемых параметров		Средства поверки
					образцовые	вспомогательные
						КМ-5а-М1500- -5100 pFib’/o

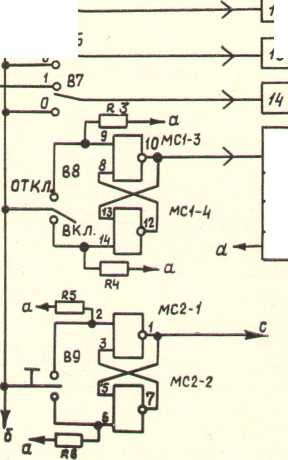

7.3.9	Проверка возможности					В7-27; (В7-40)
	перехода    управления					Б5-43;
	вольтметром В7-34 (В7-					Г5-54;
	34/1) с дистанционного					ОМЛТ-0,25-3 кП+10%
	на местное					17 шт.; ОМЛТ-0,25-6,2к£2±10% 17 шт.. ОМЛ Т-0,25-1 кП + 10% 2Д522Б; КМ-5а-М1500- -5100 pF±5%
7.3.10	Проверка возможности					В1-12
	вывода данных вольт-					В7-27
	метра В7-34А на внеш-					С1-55
	нее регистрирующее устройство					(С1-114)
						Г5-54; В7-27; (В7-40)

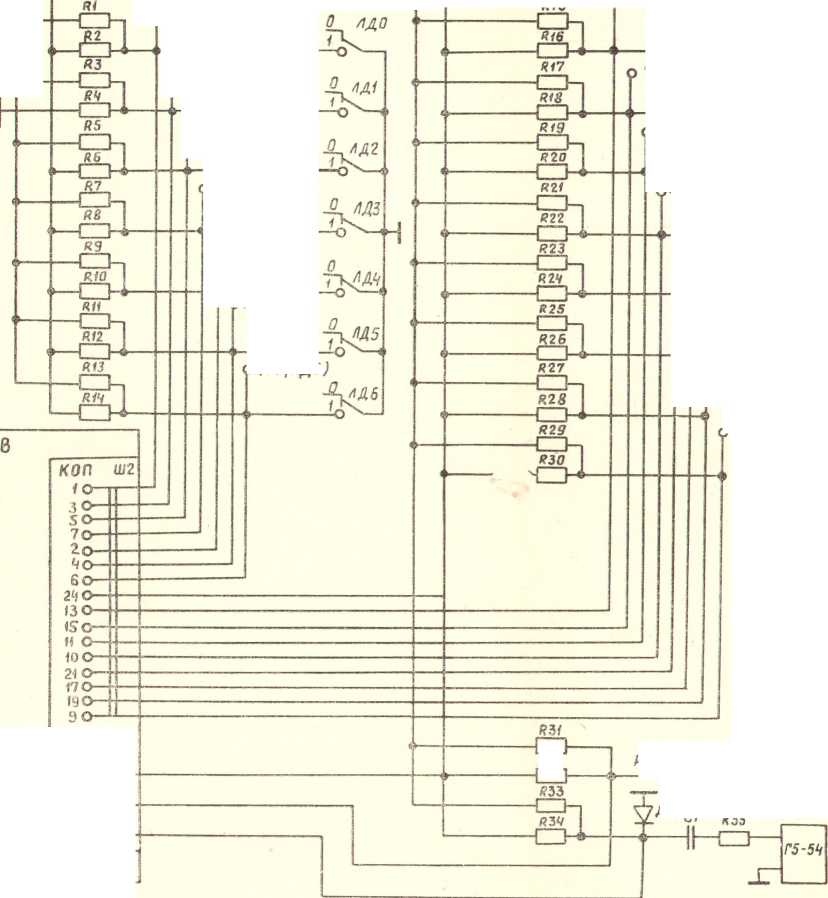

7.3.11	Проверка возможности					CI-55 (С1-114)
	дистанционного управле-					134ДБ1А
	НИЯ вольтметром В7-34А					(2 шт.) ОМЛТ-0,125-10 kQ± + 10%- (6 шт.)

Примечания: 1. Все средства поверки должны быть исправны, поверены и иметь свидетельства, отметки в формулярах или паспортах о государственной или ведомственной поверке.

сл 2. Операции по пп, 7.3.3, 7.3.4, 7.3.6—7,3.11 должны производиться только после ремонта вольтметра.

• 7.1.2. Основные технические характеристики образцовых и вспомогательных средств поверки, необходимых при поверке вольтметра по методикам настоящего раздела или другим типовым ме-тодикам/ указанным в табл. 23.

• 7.2. Условия поверки и подготовка к пей

• 7.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 20°С±5°С (293К±5К); относительная влажность воздуха (б5± 15) %: атмосферное давление (100 + 4) кРа;

напряжение питающей сети (220±4,4) V;

частота питающей сети (50±{),5) Hz.

Поверка по методикам п. 7.3.5 должна производиться при температуре 20°С±2°С (293К±2К).

• 7.2.2. Перед проведением поверки вольтметр должен быть выдержан не менее 4 h при температуре от 15 до 30°С. Перед поверкой по методикам п. 7.3.5 вольтметр должен быть дополнительно выдержан не менее 2 h при температуре (20±2) °C.

• 7.2.3. Перед проведением операции поверки необходимо выполнить подготовительные работы, оговоренные в разделе 4 «Подготовка к работе» настоящей ИЭ.

7.3; Проведение поверки

• 7.3.1. Внешний осмотр

При проведениг! внешнего осмотра должно быть установлено соответствие вольтметра следующим требованиям:

наличие в комплекте вольтметра входных кабелей;

отсутствие механических повреждений, влияющих на точность показаний вольтметра;

наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, наличие предохранителя;

чистота разъемов;

четкость маркировки вольтметра.

Вольтметр не допускается к дальнейшей поверке, если при его внешнем осмотре обнаружены дефекты:

отсутствуют, расшатаны или повреждены наружные части; внутри вольтметра находятся незакрепленные предметы; имеются трещины и другие повреждения.

Вольтметр, имеющий дефекты, бракуется и направляется в ремонт.

• 7.3.2. Опробование

Перед проведением опробования проведите юстировку вольтметра, для чего:

нажмите кнопку U — переключателя рода работы, установите предел измерения 10 V;

• подайте на вход вольтметра от прибора В1-12 напряжение минус 10 Y. Вращая ось резистора «▼», выведенного за правую боковую стенку вольтметра, установите на индикаторном табло * показания максимально приближающиеся к значению — 10,0000, но не более ±4 единицы младшего разряда.

Опробование вольтметра проведите с помощью тестового контроля в последовательности, приведенной в п. 5.1.2. Показания тестового контроля должны соответствовать величинам, указанным в п. 5.1.2.

• 7.3.3. Проверка электрической прочности изоляции

Электрическую прочность изоляции цепей, указанных в табл. 24, проверяйте следующим образом:

соедините выход установки УПУ-10 с клеммами - или штырями проверяемой цепи, причем при испытании цепи питания тумблер СЕТЬ должен быть во включенном состоянии, при испытании остальньпх цепей — в выключенном состоянии;

подайте испытательное напряжение, значение которого для каждой цепи указано в табл. 24. Подачу испытательного напряжения произведите, начиная с нуля или со значения, не превышающего рабочее напряжение.

Поднимайте напряжение плавно или равномерно ступенями, не превышающими 10% от значения испытательного напряжения;

выдержите цепь под испытательным напряжением в течение 1 min, после- чего напряжение плавно или ступенями уменьшите до нуля.

Во время проверки не должно быть пробоя и поверхностного перекрытия изоляции.

• 7.3.4. Определение входного сопротивления и входной емкости вольтметра

Определение входного сопротивления по входу Нх на пределах 0,1; 1; 10 V при измерении постоянного напряжения и отношения двух’ постоянных напряжений проводите в следующей последовательности:

подготовьте вольтметр к работе согласно указаниям разделов 4, 5;

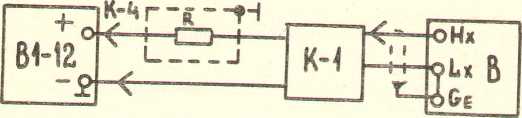

соберите схему измерений в соответствии с рис. 17, при этом все декады переключателя выходного сигнала прибора В1-12 установите в нулевое положение;

Структурная схема определения входного сопротивления при измерении постоянного напряжения и отношения двух постоянных напрЯ(Жений

Bl-12 — прибор для поверки вольтметров, дифференциальный вольтметр постоянного тока;

К-4 — кабель Тг4.854.158, входящий в комплект поверяемого вольтметра;

R — катушка электрического сопротивления измерительная Р4013;

К-1 — кабель Тг4.854.040, входящий в комплект поверяемого вольтметра; В — поверяемый вольтметр.

Рис. 17

нажмите кнопку U — переключателя рода работы и кнопку 1,0 переключателя пределов и тестов;

подайте с выхода прибора В1-12 напряжение 1 V и определите среднеарифметическое значение Ui. из десяти показаний вольтметра;

подайте с выхода прибора В1-12 напряжение 0,1V и вновь определите среднеарифметическое значение U2 из десяти показаний вольтметра; ‘

проведите аналогичные измерения при закороченном резисторе R и определите значения U/ и U2'.

Разность показаний (lUi-—U/l —IU2—LVI)должна быть не более 5 единиц младшего разряда.

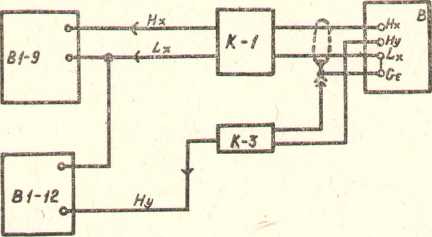

Определение входного сопротивления по входу Нх на пределах 100; 1000 V при измерении постоянного напряжения и отношения двух постоянных напряжений проведите вольтметром В7-28, присоединив его входным кабелем к клеммам Нх, Lx, Ge , сняв перемычку, соединяющую клеммы Lx, Ge г и установив предел 100 V измерения постоянного напряжения поверяемого вольтметра. Показание вольтметра В7-28 должно находиться в пределах (9,950—10,050) MQ.

Определение входного сопротивления (входной проводимости) и входной емкости при измерении переменного напряжения и отношения переменного напряжения к постоянному проводите прибором Е7-8 по схеме рис. 18, установив предел 10 V измерения переменного напряжения поверяемого вольтметра.

Показания прибора Е7-8 должны находиться в пределах (0,95—1,05) ц5 при измерении проводимости и не должны превышать 80 pF при измерении емкости.

Структурная схема определения входного сопротивления и входной емкости при измерении переменного напряжения и отношения переменного напряжения к постоянному

Продолжение табл. 23

Наименование средства поверки	Основные технические характеристики средства поверки		Рекомендуемое средство поверки (тип)	Примечание
	Пределы измерения	Погрешность, %
Образцовая мера сопротивления	R,= 10-«— — 10^ к£2	0,02 0,002 у 0,005 0,01	R32I P33I Р4013 Р4021	Номинал ь н ы е значения сопротивлений приведены в табл. 29
				Стабильность катушки электрического сопротивления измерительной РЗЗ 1—0.002%
Генератор им пульсов	TI ^500 ns tn ^100 us	0,1 т+З ns	Г5-56
Нормальный элемент		0,001 %	Х482 (Х488/1)	10 штук
2. Вспомогательные средства поверки
Вольтметр   уни версальный	U=100 V R=10 Mfi	0,1 % 0.1 %	В7-28 (В7-34А)

Продолжение табл. 23

Наименование средства поверки	Основные технические характеристики средства поверки		Рекомендуемое средство поверки (тип)	Примечание
	Пределы измерения	Погрешность, %
Вольтметр   уни версальный	и=0,1 —10 V 1=10—100 mA	0,25% 0,25%	В7-27 (В7-40)
Измеритель L, С, R	до 100 pF до 1 pS	±■1 % ±1%	Е7-8
Генератор сигналов низкочастотный	1 = 200 kHz ивых.= (1 — 10) V	Коэффициент гармоник не более 0,2%	ГЗ-107 (ГЗ-112/1)
Генератор    сиг налов высокочастотный	1 = 500 kHz Нвых. = =■(0,01—20) V	Коэффициент гар,МОНИК не более 5%	Г4-154
Генератор импульсов	Нвых.^5 V т = 200 ns	Погрешность установки длительности ±(0,11 + 30 ns)'	Г5-54 (Г5-75)
Осциллограф универсальный моноблочный двухлучевой	1 = 3 Hz— — 10 MHz Коэффициент отклонения, mV/дел—10	10%	С1-55	1 — частота наблюдаемых периодических сигналов
Фильтр 500 kHz	1=0,5 MHz	Подавление гармоник 20 dB	Тг5.067.056	Фильтр входит в комплект прибора
Комбинированный прибор	1 = 50 mA	кл. 1,5	Ц4313 (Ц4315)

Продолжение табл. 23

Наименование средства поверки	Основные технические характеристики средства поверки		Рекомендуемое средство поверки (тип)	Примечание
	Пределы измерения	Погрешность, %
Источник питания постоянного тока	ивых.=5 V 1^40 mA	Нестабильность выхода не хуже ±0,03	Б5-43
Универсальная пробойная установка	и=зооо V f=50 Hz	кл. 2	У ПУ-10
Резистор	51; 75; 130 .Q 1; 3; 6,2; 10 kQ	5; 10%	ОМЛТ
Конденсатор	3000; 5100 pF	5%	КМ-5а
Диод		—	2Д522Б
Микросхема		—	134ЛБ1А
Переключатель		—	П2Т-1-1
Кнопка		—	КМ1-1
Вилка		—	СР-50-95П

Примечания: 1.

Электрические цепи вольтметра, подлежащие испытаниям	.Максимальное рабочее напряжение, V	Вид испытательного • напряжения	Испытательное напряжение при проверке электрической изоляции, V
			В нормальных условиях	В условиях повышенной влажности
1. Между ннзкопотен-	200	постоян-	600	240
цпальными    клеммами		нос
(Lx', by) входного разъе-
ма п клеммой защиты Ge
2. Между клеммой за-		постоян-	2800	1700
щиты Ge и корпусным		ное
штырем вилки кабеля	500
питания
3. Между соединенными	242**	синусои-	1500	900*
вместе питающими шты-		дально'е
рями вилки кабеля пита-
НИЯ и корпусным штырем

* постоянное напряжение, амплитуда синусоидального напряжения или их суммарное значение;

** среднеквадрагическое значение синусоидального напряжения, подготовьте к работе прибор В1-12 н отъюстируйте его по батарее на 10 нормальных элементов Х482 и блоку поверки прибора В1-12;

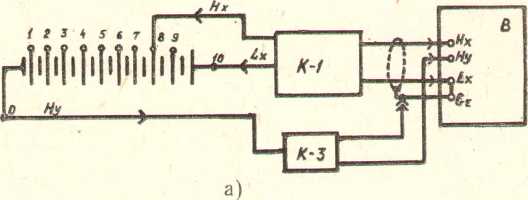

соберите схему измерений в соответствии с рис. 19;

Структурная схема

Х482 — батарея из 10 нормальны.х элементов;

В1-12 — прибор для поверки вольтметров, дифференциальный вольтметр; К-1 — кабель Тг4.854.040, входящий в комплект поверяемого вольтметра; В — поверяемый вольтметр.

Рис. 19 произведите поверку вольтметра в точках, указанных в табл. 25, для положительной полярности входного напряжения; определите погрешность измерения по формуле

Ux—Uo

а

поверяемого вольтметра. За значение Ux принимайте наихудшее, повторившееся не менее двух раз; если оно появилось один раз, то следующее за ним по величине.

При поверке предела измерения 0,1 V используйте предел 1 V прибора В1-12;

произведите поверку вольтметра при отрицательной полярности входного напряжения в точках 0,1; 0,5; 1,0 Пк для предела измерения 10 V и в точке 1,0 Пк для пределов измерения 0,1; 1; 100; 1000 V. Смену полярности производите на выходе прибора В1-12, меняя положение концов кабеля, подключенного к его выходу.

Основная погрешность вольтметра при измерении постоянного ■ напряжения должна быть не более значений у/Ад, указанных в табл. 25.

Примечание. Здесь и далее значение у(уДд) определены для образцовых i средугв поверки, указанных в табл. 22 и 23.

Определение основной погрешности измерения постоянного J напряжения на пределах 1; 10; 100; 1000 V после калибровки по внешней мере в течение 24-х часов непрерывной работы проводите в следующей последовательности:

подготовьте вольтметр к работе согласно указаниям разделов 4, 5 (время самопрогрева 2h);

подготовьте к работе прибор В1-12 и отъюстируйте его по батарее из 10 нормальных элементов и блоку поверки прибора В1-12;

соберите схему измерений в соответствии с рис. 19;

подайте от прибора В1-12 напряжение минус 10 V и с помощью потенциометра « V выведенного за правую боковую стенку вольтметра, установите показания вольтметра максимально приближающихся к значению — 10.0000;

по истечении 24 часов непрерывной работы произведите повер- ! ку вольтметра в точках, указанных в табл. 25а;

определите погрешность измерения по формуле 9.

Основная погрешность вольтметра должна быть не более значений уДд, указанных, в табл. 25а.                       Табли а 25а

С о. «у S со S Bt о ..J-О- S с к ■	Поверяе.мая точка Uq, V	Показания доверяемого вольтметра и.х, V			Погрешность измерения AU, единица младшего разряда		Предел допускаемого значения основной погрешности, ± единица младшего разряда
		, S 6 о § = S о; g g & S 5 X S с     са CJ	Д. 2 д о — S н о. СЗ ■ с. Д’	о Д S о U X д д а	6 о S S «у о о р « S g « S g о Е 1=^ 5 X д Д Д Ш о	■ S S О чг Д- Д    (У д о е; '=5 ® га flj     X Д Е- о U Cl га X Д Д .д Д О
							Дд	уДд
1	±1.00000						10	9
10	-ЫО.ОООО						10	9
	—10.0000						6	5,6
100	±100.000						10	9
1000^	±1000.00						10	9

Предел измерений, V	Поверяемая точка По, V	Показание поверяемого вольтметра Пх, V
		при положит, входном сигнале	при отрип. входном сигнале
0,1	.000007 .010000 .050000 .100000 .119950		*
1	0.10000 0.50000 1.00000 1.19950
10	01.0000 03.0000 05.0000 07.0000 10.0000 1 К.9950
100	010.000 100.000 119.950
1000	0100.00 1000.00

Погрешность измерения АП, единица младшего разряда		предел допускаемого значения основной погрешности, +едингша младшего разряда
при положит, входном сигнале	при отриц. входном сигнале	Ад	уАд
		11 11 20 20 24	И 10 19 19 22
	•	3.3 8 15 18	3.135 8 14 17
		2.8 4.4 6 '"9 10 12	2.66 4.4 6 8 9 И
		3.3 15 18	3.135 14 17
		3..3 1,5	3.135 14

2) Определение основной погрешности и проверку пределов измерения синусоидального напряжения проводите методом прямого измерения поверяемым измерительным прибором величины, воспроизведенной образцовой мерой по следующим методикам:

для определения погрешности измерения синусоидального напряжения на пределах 1; !0; 100 V в диапазоне частот 20 Hz — 100 kHz;

подготовьте вольтметр к работе согласно указаниям раз'делов 4, 5;

соберите схему измерений в соответствии с рис. 20.

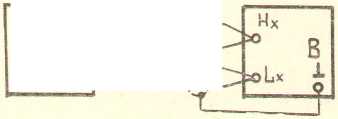

Структурная схема определения погрешности измерения синусоидального напряжения на пределах 1; 10; 100 V в диапазоне частот 20 Hz—100 kHz

в 1-9 — прибор для поверки вольтметров переменного тока;

• — кабель Тг4.854.040, входящий в комплект поверяемого вольтметра;

• — поверяемый вольтметр.

Рис. 20

произведите поверку вольтметра в точках, указанных в табл. 26; определите погрешность измерения по формуле;

Ux—Uo AU =--------,

а

где ди — основная погрешность измерения синусоидального напряжения, выраженная в единицах младшего разряда; Ux — показание поверяемого вольтметра, V;

Uo — действительное значение измеряемого напряжения, указанное в табл. 26;

а — цена единицы младшего разряда, V.

Погрешность измерения синусоидального напряжения должна быть не более значения уДд, указанных в табл. 26.

Для определения погрешности измерения синусоидального напряжения на пределах 1; 10 V па частоте 200; 500 kHz:

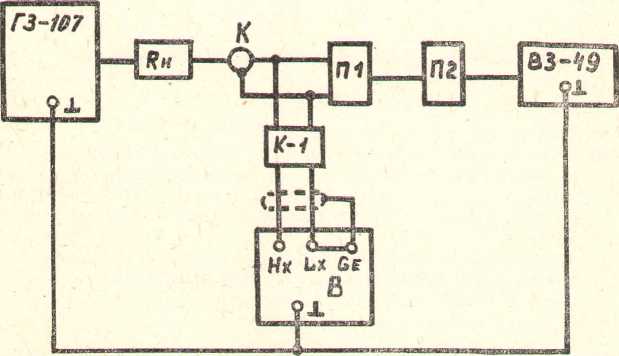

соберите схему измерений в соответствии с рис. 21;

подайте от генератора ГЗ-107 напряжение IV частотой 200 kHz и, изменяя его уровень, добейтесь нулевого показания вольтметра ВЗ-49;

a

Произведите аналогичные измерения в точках, указанных в табл. 27, используя соответствующую схему поверки (рис. 21, 22 или 23).

Погрешность измерения синусоидального напряжения должна быть не более значений уДд, указанных в табл. 27.

Определение основной погрешности измерения синусоидального напряжения на пределе ГООО V производите в точках, указанных в табл. 26, по схеме рис. 24.

Погрешность измерения синусоидального напряжения в точке 500 V должна быть не более значений уДд, указанных в табл. 26.

Таблица 26

О Си OJ S т S ■ S > S. g с »	Поверяемая точка Uo. V	Частота выходного напряжения В1-9, Hz	6 П B- > О s ffl X S3 о « C S.S	fO S o< я Э g O' о C 2	КЗ 5 «=< 5 ® 2 ex co Я я Cf cu <u я	предел допускаемого значения основной погрешности, ± единица младшего разряда
						Дд	уДд
		20				10	10
		60				5	5
	0,01	400				5	5
		10 kHz				5	5
		100 kHz				5	5
		20				14	14
		60	0 /'-t'			6	6
	0,1	400				5,5	5,5
		10 kHz				5,5	5,5
		100 kHz	C '■ C<! !			6	6
		20				30	28
I		60	OS 0- -			10	9
	0,5	400	a У С'П -3			7,5	7
		10 kHz				7,5	7
		100 kHz	‘'69 ->			10	9
		20	- у •>			50	46
		60	С   h •			15	13
		400	'           i t			10	9
	1	10 kHz				10	9
		25 kHz				15	13
		50 kHz				15	13
		75 kHz				15	13
		100 kHz				15	13

л OJ го О г> =1 С я	Поверяемая точка По, V	Частота выходного напряжения В1-9, Hz	6 g 5 > <3j о S gS § § g-о a; H C cuS	i ■ 7 =t« 5 ®= О < s c-я Os S ® S я о г2 S-§« 1—' S ф в	Предел допускаемого значения основной погрешности, ± единица младшего разряда
					Дд	1’Дд
10	0.1	20 60 400 10 kHz 100 kHz	< «P, .<> f. ■ - Oo fCAJ		10 5 5 5 5	10 5 5 5 5
	1	20 60 400 10 kHz 100 kHz	f*' -	X	14 6 5,5 5,5 6	14 6 5,5 5,5 6
	5	20 60 400 10 kHz 50 kHz 100 kHz	■   Oei, / 1/ A ■ П		30 10 7.5 7.5 10 10	28 9 7 7 9 9
	10	20 60 400 10 kHz 25 kHz 50 kHz 75 kHz 100 kHz	гЧ ■',r - '?		50 15 10 10 15 15 15 15	47 13 9 9 13 13 13 13
100	100	20 60 1 kHz 10 kHz 50 kHz 100 kHz	■H. .’<70,		50 15 15 15 25 25	47 13 13 13 22 22
1000	700	20 60 100 kHz			38 19 19	35 17,6 17,6

3) проверку работы вольтметра В7-34 (В7-34/1) в режимах «Выборка/запоминание» и «Выборка/запоминание с задержкой» производите по следующим методикам.

Определяйте основную погрешность измерения постоянного напряжения в режиме «ВыборкаЛапоминание» методом прямого измерения поверяемым измерительным прибором величины воспроизведенной образцовой мерой по методике п. 7.3.5 в точках, указанных в табл. 28.

При наличии случайной составляющей за значение Ux принимайте среднее арифметическое ' из пяти показаний поверяемого вольтметра.

Погрешность измерения постоянного напряжения должна быть не более значений уДд, указанных в табл. 28.

Для определения времени установления переходной характеристики:

подготовьте вольтметр к работе согласно указаниям разделов 4, 5; при этом нажмите кнопки: U__ переключателя рода работы, 1,0 переключателя пределов измерений, ВНЕШН: переключателя ЗАПУСК, ВКЛ. переключателя ВЫБОР/ЗАПОМ., переключатель полярности импульсов запуска вольтметра (на задней панели прибора) установите в положение «Z».

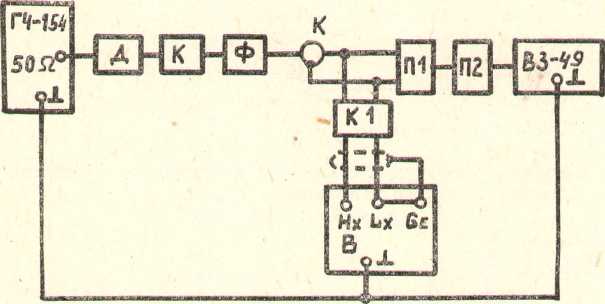

Структурная схема определения погрешности измерения синусоидального напряжения на пределах 1 и 10 V на частоте 200 kHz

Структурная схема определения погрешности измерения синусоидального напряжения в точках 0,01; 0,1; 0,3 V на частоте 500 kHz

Г4-154 — генератор сигналов высокочастотный;

• — делитель плавный (из комплекта Г4-154);

• — кабели соединительные (из комплекта ГЗ-107 и Г4-154);

• — фильтр 500 kHz Тг5.067.056 (из комплекта поверяемого вольтметра);

• — переход С-001 (из комплекта ВЗ-49, подключение кабелей с помощью зажимов из комплекта поверяемого вольтметра и тора ГЗ-107);

• — переход С-002 (из комплекта ВЗ-49);

• — вольтметр переменного тока диодный компенсационный;

Примечание. Изменяя частоту генератора и контролируя сигнал по тору вольтметра ВЗ-49, настройте схему в резонанс фильтра.

Рис. 22

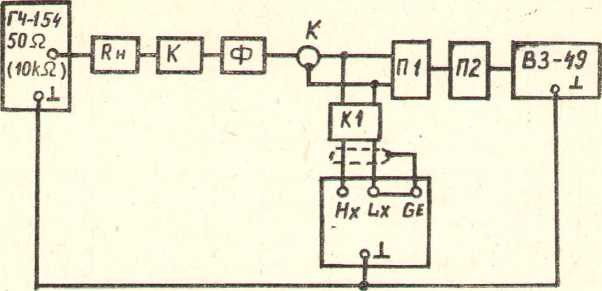

Структурная схема определения погрешности измерения синусоидального напряжения частотой 500 kHz в точках 1; 5; 10 V

• — генератор сигналов высокочастотный;

• — нагрузка согласованная (из комплекта генератора Г4-154);

• — кабели соединительные (из комплекта генераторов Г4-154 и ГЗ-107);

• — фильтр 500 kHz Тг5.067.056 (из комплекта поверяемого вольтметра);

  П2

  ВЗ-49

  KI

  В

• — переход С-001 (из комплекта вольтметра ВЗ-49, подключение кабелей К и К1 с помощью зажимов из комплектов поверяемого вольтметра и генератора ГЗ-107);

• — переход С-002 (из комплекта вольтметра ВЗ-49);

• — вольтметр переменного тока диодный компенсационный;

• — кабель из комплекта поверяемого вольтметра;

• — поверяемый вольтметр.

Примечание. Изменяя частоту генератора и контролируя сигнал по индикатору вольтметра ВЗ-49, настройте схему в резонанс с фильтром.

Рис. 23

Структурная схема определения погрешности измерения синусоидального напряжения на пределе 1000 V

В1-9 прибор для поверки вольтметров переменного тока;

Я1В-22 — блок, усиления напряжения до 1000 V;

К-1    — кабель Тг4.854.040, входящий в комплект поверяемого вольтметра;

В — поверяемый вольтметр.

Рис. 24

00 to

Предел измерения, V	Поверяемая точка, V	Частота, kHz	Схема измерения
	1	200	рис. 21
1	0,01	500	рис. 22
	0,1	500	рис. 22
	0,3	500	рис. 22
	1	500	рис. 22
	0.1	500	рис. 22
	1	500	рис. 22
10	5	500	рис. 23
	10	500	рис. 23
	10	200	рис. 21

Показание поверяемого вольтметра их, V	Погрешность измерения AU, единица младшего разряда	Предел допускаемого значения основной погрешности, единица младшего разряда
		Дд	уДд
		100	94
		27	27
		42	42
		77	72
1		200	190
		27	27
		43	43
		ИЗ	ИЗ
	*	200	200
		100	94

Соберите схему измерений в соответствии с рис. 25; установите переключатель полярности импульсов запуска вольтметра (на задней панели прибора) в положение Z;

установите i ;               “

крайнее левое положение, ние

Структурная схема проверки максимального времени установления и времени задержки запуска

Г5-56

Rh

К

Б

Рис. 25

установите на генераторе период следования импульсов 1 s; временной сдвиг импульсов обоих каналов 10-2 цд. длительность импульсов 1-го канала 3 ms, амплитуду — 1 V, длительность импульсов 2-го канала — 100 ps, амплитуду — 4 V;

на индикаторе вольтметра будут показания (1 ±0,1) V;

установите на генераторе временной сдвиг импульсов 2-го канала 1 ms, показания вольтметра должны быть 0,0000±20 единиц младшего разряда;

установите на поверяемом вольтметре предел измерения 10 V; на генераторе установите временной сдвиг импульсов 2-го канала 10-2 ps, а амплитуду импульсов 1-го канала равной 10 V;

проверьте показания вольтметра, они должны быть (10±0,1) V; установите временной сдвиг импульсов 2-го канала равным 500 ps, при этом показания вольтметра должны быть 00,000±20 единиц младшего разряда;

установите на поверяемом вольтметре предел измерения 100 V; на генераторе установите временной сдвиг импульсов 2-го канала равным 60 ps, при этом показания вольтметра должны быть не более 5 V.

Проверка измерения амплитуды импульса в режиме «Выбор-ка/запоминание с задержкой» производится в следующей последовательности:

соберите схему измерений в соответствии с рис. 25;

если вольтметр не был подготовлен к работе, подготовьте его согласно указаниям разделов 4.5 для измерения постоянного напряжения на пределе 10 V, запуск разовый;

установите переключатель полярности импульсов запуска вольтметра (на задней панели прибора) в положение Z;

установите все органы плавной регулировки генератора в крайнее левое положение, тумблеры числа импульсов в положение Л. , а переключатели полярности импульсов в положение ЪГ;

установите на генераторе: период следования импульсов равным 1 S, временной сдвиг импульсов обоих каналов — Ю-^ цз, длительность импульсов 1-го канала — 640 ps, амплитуду — 10 V; длительность импульсов 2-го канала — 100 ps, амплитуду — 4 V;

включите режим вольтметра «Выборка/запоминание» и убедитесь, что показания прибора составляют (10±0,1) V;

включите режим «Выборка/запоминание с задержкой», при этом показания вольтметра счета;

установите на поверяемом

на генераторе установите; канала равным 50 ps, длительность — 1,2 ms, амплитуду — IV;

включите режим вольтметра «Выборка/запоминание» (без задержки) и убедитесь, что показания прибора составляют (1±0,1) V;

включите режим «Выборка/запоминание с задержкой», при этом показания вольтметра должны быть 0,0000±20 единиц счета.

Примечание. Длительности импульсов 640 ps и 1,2 ms контролировать частотомером 43-54 с точностью ±0,5% и устанавливать ручкой «ПЛАВНО» генератора Г5-56,

4) определение основной погрешности и проверку пределов измерения сопротивления постоянному току проводите методом прямого измерения поверяемым измерительным- прибором величины, воспроизведенной образцовой мерой в следующей последовательности:

Предел изме рения, V	Поверяемая точка По, V	Показание поверяемого вольтметра Ux, V
		При положит, входном сигнале	при отриц. входном сигнале
1	0.1000 1.0000
10	01.000 10.000 11.995
100	100.00
1000	1000.0

00 сл

Погрешность измерения ДП, единица младшего разряда		Предел допускаемого значения основной погрешности, ± единица младшего разряда
При положит, входном сигнале	при отриц. входном сигнале	Дд	уДд
		2 ч 4 ■	2 4
		2	2
		4	4
		4	4
		4	4
		4	4

подготовьте вольтметр к работе согласно указаниям разделов 4, 5;

соберите схему измерений в соответствии с рис. 26, тип образцовой меры в зависимости от поверяемой точки указан в табл. 29. Если образцовая мера имеет экран и металлический корпус, то соедините зажим кабеля К-2 с экраном меры, а корпус меры кабелем К-4 с клеммой на задней панели вольтметра. Если образцовая мера имеет металлический корпус, служащий одновременно экраном, то соедините его с зажимом кабеля К-2;

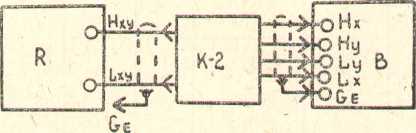

Структурная схема определения основной погрешности измерения сопротивления постоянному току

где AR — основная погрешность измерения сопротивления постоянному току вольтметра, выраженная в единицах млад- , шего разряда;

R — показание поверяемого вольтметра, к£2;

Ro — действительное значение измеряемого сопротивления, указанное в табл. 29, кЙ;

а — цена единицы младшего разряда, кЙ;

определите аналогично основную погрешность измерения сопротивления по двухпроводной схеме на пределе измерения 0,1 кЙ, при этом соедините вольтметр с образцовой мерой кабелем К-1 в соответствии с рис. 1г, за значение R принимайте сопротивление, вычисленное! по формуле (2) в соответствии с указаниями п. 5.2.2.

Основная погрешность вольтметра при измерении сопротивления постоянному току должна быть не более значений уАд, указанных в табл. 29.

Предел изме-	Поверяемая точка	Образцовая
рения, kQ	Ro, кй	мера     >
0,1	.000100 .010000 .100000	Р321 Р321 Р321
1	1.00000	Р331
10	01.0000 05.0000 10.0000 11.9900	Р331 Р331 (2 шт.) Р331 Р331 мер—60М
100	100.000	Р331
1000	0100.00 0500.00 1000.00	Р331 Р4013—2 шт. Р4013
10000	01000.0 05000.0 10000.0	Р4013 Р4021—2 шт. Р4021

оэ

--q

Показание поверяемого вольтмет ра R, кП	Погрешность измерения AR, единица младшего разряда	Предел допускаемого значения основной погрешности, ± единица младшего разряда
		Дд	уДд
		10 и 25	10 И 25
		15	14
		3 9	3 8
		15 17	14 15
		15	14
		4 ■ 11 20	4 10 18
		9 22 40	9 21 38

5) Определение основной погрешности и проверку пределов измерения отношения двух постоянных напряжений проводите методом прямого измерения поверяемым измерительным прибором величины, воспроизведенной образцовой мерой в следующей последовательности:

подготовьте вольтметр к работе согласно указаниям разделов 4, 5;

соберите схему измерений в соответствии с рис. 27а и произ-г=едите поверку вольтметра в точках, указанных в табл. 30. Измерения произведите для значений Ux и Uy одинаковой полярности — положительной и отрицательной;

определите действительное значение отношений So по формуле:

их

Uy ’

где Ux, Uy — суммарное значение э.д.с. нормальных элементов, подключенных ко входам Нх и Ну соответственно;

определите погрешность измерения по формуле:

S—So а ’

где Д8 — основная погрешность измерения отношения двух постоянных напряжений, выраженная в единицах младшего разряда;

S — показание поверяемого вольтметра;

So — действительное значение измеряемого отношения;

а — цена единицы младшего разряда;

соберите схему измерений в соответствии с рис. 276;

произведите поверку вольтметра в точках, соответствующих номинальным значениям пределов измерений согласно табл. 31.

Прибор В1-12 предварительно отъюстируйте по той же самой батарее нормальных элементов, которую используете для поверки вольтметра. Выходное напряжение прибора В1-12 устанавливайте равным

Ux=nUy,                       (15)

— коэффициент, указанный в табл. 31 для каждого предела измерений;

суммарное значение э.д-с. нормальных элементов, подключенных ко входу Ну, V;

производите измерения для значений Ux и Uy одинаковой полярности — положительной и отрицательной;

определите погрешность измерения по формуле 14, где So — действител>ное значение измеряемого отношения, равное коэффициенту п.

Основная погрешность вольтметра при измерении отношения двух постоянных напряжений должна быть не более значений уАд, указанных в табл. 30, 31.

6) Определение основной погрешности и проверку пределов измерения отношения синусоидального напряжения к постоянному напряжению проводите методом прямого измерения поверяемым измерительным прибором величины, воспроизведенной образцовой мерой в следующей последовательности:

подготовьте вольтметр к работе согласно указаниям разделов 4, 5;

входящий в комплект поверяемого вольтметра;

• — поверяемый вольтметр;

• — прибор для поверки вольтметров, дифференциальный вольтметр.

Рис. 27

Погрешность измерения Д5, единица младшего разряда		Предел допускаемого значения основной погрешности, ± единица младшего разряда
X 6 3    JH* с5 Я X 2 о 5 3 ч “ g S « „ н 3 к 5 Я О t- 6 5  к с Я и о	Cf S X X в’ "J и а е ® 5 S ® Э-'*’ S я я о	Дд	уДд
		14	14
		12	12
		8	8
		4	4
		3	3
		7	7
		20	20
		50	50
		15	15
		19	19

Показание поверяемого вольтметра S		Погрешность измерения AS, единица младшего разряда			Предел допускаемого значения основной погрешности, ± единица младшег?' разряда
X 6 3 ё и X 2 g й g § S  1 ® S >2 о t-i сх, S X S t= S 03 Q	® X «в я с; ° S S- ® S о Ьи о- X S с 03 и	X ° 1 я Ч S е( S S 1? ° £ а. 5 « S я S а о	X §, 3 6"   52 О с( я g О. 03 Е=	X . та та аз См S	Ад	уАд
					14	13
					27	26
					22	21
					14	13
					14	12

Продолжение табл. 31

	Погрешность измерения Д5, единица младшего разряда			Предел допускаемого значения основной погрешности, ± единица младшего разряда
	6 3 § 5 g 2 о 2 S Ё S Е	ы § « § а X Ом а с	и л 1=; а к {-. S о	Дд	7Ад
				19	19
				19	18
				19	17

Предел измерения отношения	Выходное напряжение В1-9 и~х, V	Выходное напряжение В1-12 и—у, V	Действительное значение отношения So
0,1 (Ukx=1 V; ику= 10 V)	1,0000	10,0000
1 (икх=ику= = 1 V)	1,0000	1,00000
1 (икх=ику= = 10V)	10,000	10,0000
10 (Ukx = 10 V; ику=1 V)	10,000	1,00000
10 (Ukx=100 V; ику=10 V)	100,00	10,0000
100 (Ukx=100 V; ику=1 V)	100,00	1,00000
1000 (Ukx=1000 V; ику=1 V)'	100,00	0,10000

Таблица 32

Показание поверяемого вольтметра S	Погрешность измерения Д5, единица младшего разряда	Предел допускаемого значения основной погрешности^ ± единица младшего разряда
		Дд	уДд
		15	13
		16	14
		15	13
		16	14
		25	23
		26	23
		80	76

7.3.6. Определение уровней потенциальных сигналов отрицательной логики вольтметра В7-34 (В7-34/1) при выдаче/приеме информации в/из канала общего пользования.

Определение уровня логической «1» проводите в следующей последовательности:

подготовьте вольтметр к работе согласно указаниям разделов 4, 5; установите переключатель ТОЛЬКО ПЕРЕДАЧА на задней панели в нужное положение;

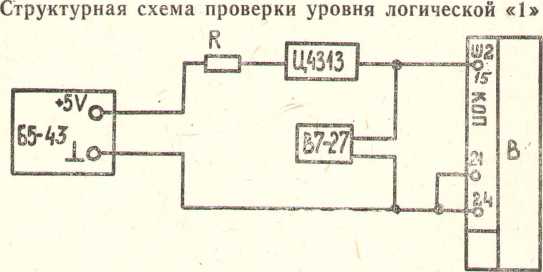

соберите схему измерений в соответствии с рис. 29, при этом переключатель установки выходного напряж,ения источника Б5-43 должен быть в положении 5, а ручка плавной регулировки — в крайнем левом положении;

Б5-43 — источник питания;

R — резистор ОМЛТ-0,25-130 Р±10%;

Ц4313— комбинированный прибор;

В7-27 — вольтметр универсальный,цифровой;

В — поверяемый вольтметр.

Рис. 29

установите ток 48 mA по прибору Ц4313 при помощи ручки плавной регулировки выходного напряжения источника Б5-43;

снимите показания вольтметра В7-27, они не должны превышать 0,4 V.

Определение уровня логического «0» проводите в следующей последовательности:

соберите схему измерений в соответствии с рис. 30, при этом генератор Г5-54 должен быть выключен;

установите на задней панели поверяемого вольтметра пере-‘ ключатель ТОЛЬКО ПЕРЕДАЧА в нижнее положение, переключатель ДУ—РУ может быть в любом положении;

установите все тумблеры схемы измерения в положение 0, кнопочный переключатель ОК должен быть в ненажатом состоянии;

последовательно измеряйте вольтметром В7-27 напряжение во всех контрольных точках КТ схемы.

Показание вольтметра В7-27 должно быть не менее 2,4 V.

7Л.7. Проверка программирования и выдачи информации в КОП вольтметром В7-34 (B7-3V1).

Подготовьте вольтметр к работе согласно указаниям разделов 4, 5, установите на задней панели переключатель ТОЛЬКО ПЕРЕДАЧА в нижнее положение, переключатель ДУ—РУ в положение ДУ.

Установите код, предписываемый вольтметру (код 6 — на прием, код — на передачу), для чего установите первый и четвертый переключатели АДРЕС на задней панели вольтметра в верхнец положение.

Соберите схему измерений в соответствии с рис. 30, установите тумблеры ГП, ДП, СД, Уп в положение 0, тумблер ДУ — в положение 1.

Нажмите кнопочный переключатель ОК. Изменяя положение органов управления на передней панели проверяемого вольтметра, проверьте соответствие их положения показаниям на индикаторном табло.                    ■'                _ к

Адресуйте вольтметр на прием, для чего:

убедитесь, что тумблеры ГП, ДП, СД, Уп находятся в положении о, а тумблер ДУ — в положении 1;

установите тумблер Уп в положение 1, тумблерами ЛДО— ЛД6 в соответствии с табл. 2 наберите код 6, который является приемным адресом вольтметра при данном положении переключателей адреса на задней панели вольтметра;

измерьте вольтметром В7-27 напряжение в контрольной точке КТ (ГП), оно должно быть не менее 2,4 V (уровень логического

Структурная схема проверки программирования и выдачи информации в КОП вольтметром В7-34 (В7-34/1)

Б5-43 — источник питания;

R1.  R3,  R5,  R7,  R9, R11,   R13, R15,   R17, R,I9,   R21,  R23,

R27, R29, R31, R33 — резистор ОМЛТ-0,25-3 kQ±10%;

R2,  R4,  R6,  R8,  RIO, R12, R14, R16,   R18, R20,  R22,  R24,

R28, R30, R32, R34 — резистор ОМЛТ-0,25-6,2 кО±10%:

R35 — резистор ОМЛТ-0,25-1 kQ±10%;

ЛДО—ЛД6, ГП, ДП, СД, ДУ, Уп — любой двухполюсный переключатель; ОК — кнопочный переключатель;

В — проверяемый вольтметр;

Д — диод полупроводниковый 2Д522Б;

С — конденсатор КМ-5а-М1500-5100 pF±57o;

Г5-54 — генератор импульсов микросекундного диапазона малогабаритный.

Рис. 30

(уровень логической «1»), измерьте напряжение в контрольной точке КТ (ДП), оно должно быть не менее 2,4 V (уровень логического «О»), установите тумблер СД в положение 0;

установите тумблер Уп в положение 0.

После проведенных операций вольтметр адресован на прием, па индикаторном табло должен высвечиваться символ ДУ.

Запрограммируйте вольтметр на программу: тест 1, многократные измерения с выводом данных, немедленный внутренний запуск. Для этого необходимо передать на вольтметр согласно табл. 3 буквенно-цифровой код F 3R7M1T1E:

наберите тумблерами ЛДО—ЛД6 код первого байта программы в соответствии с табл. 1,3;

измерьте вольтметром В7-27 напряжение в контрольной точке КТ (ГП), оно должно быть не менее 2,4 V (уровень логического «о»);

измерьте напряжение в контрольной точке КТ (ДП), оно должно быть не более 0,4 V (уровень логической «1»);

осуществите синхронизацию байта информации, передаваемого на вольтметр, для чего установите тумблер СД в положение 1, измерьте напряжение в контрольной точке КТ (ГП), оно должно быть не более 0,4 V, измерьте напряжение в контрольной точке КТ (ГП), оно должно быть не менее 2,4 V, установите тумблер СД в положение 0;

после проведенных операций вольтметр принял код первого байта программы. Код второго и всех последующих (по порядку записи) байтов программы набирайте тумблерами ЛДО—ЛД6 также в соответствии с табл. 2, 3 и передавайте на вольтметр, осуществляя переключения тумблером СД и измеряя напряжения в контрольных точках КТ (ГП) и КТ (ДП) аналогично, как при передаче кода первого байта.

После окончания передачи на вольтметр всей последовательности байтов программы F 3R 7М1Т1Е вольтметр должен произвести измерение и на его индикаторном табло должно индицироваться одно из показаний тестового контроля:

080.0ХХ

04.00ХХ

0.200ХХ .ОЮОХХ 0.080ХХ Ю.ООХХ 200.0ХХ 4000.ХХ 8000Х.Х 3> 6000.ХХ

примечания: 1. Полярность показаний произвольная.

2. XX — произвольные показания,

Адресуйте вольтметр на передачу, для чего:

убедитесь, что тумблеры ГП, ДП, СД, Уп находятся в положении О, а тумблер ДУ — в положении 1;

установите тумблер Уп в положение 1, тумблерами ЛДО—ЛДб в соответствии с табл. 2 наберите код V, который является адресом лей го

измерьте вольтметром КТ (ГП), оно должно быть не более 0,4 V, измерьте напряжение в контрольной точке КТ (ДП), оно должно быть не менее 2,4 V, установите тумблер СД в положение 0.

После проведенных операций вольтметр адресован чу и должен выдавать первый байт выходных данных ствии с показаниями индикаторного табло.

Проведите последовательно по байтам проверку данных, выдаваемых поверяемым вольтметром, адресованным на передачу:

установите тумблеры ЛДО—ЛД6 в положение 0, затем установите в положение 0 тумблер ГП;

установите тумблер ДП в положение 1, тумблер СД — в положение о, тумблер ДУ должен при этом находиться в положении 1, тумблер Уп установите в положение 0;

измерьте вольтметром В7-27 напряжение в контрольной точке КТ (СД), оно должно быть не более 0,4 V;

снимите код первого байта выходных данных, измеряя напряжения в контрольных точках КТ (ЛДО) — КТ (ЛДб). Код первого байта выходных данных должен соответствовать одному из кодов первого байта, представленных в табл. 2, и показаниям индикаторного табло; расшифровка кодов дана в табл. 4;

установите тумблер ГП в положение 1, тумблер ДП — в положение 0;

измерьте вольтметром В7-27 напряжение в контрольной точке КТ (СД), оно должно быть не менее 2,4 V;

установите тумблер ДП в положение 1, тумблер ГП — в положение 0;

проверьте второй и все последующие байты выходных данных в соответствии с табл. 1, 4, 5 в последовательности, аналогичной проверке nej)Boro байта.

вольтметра индицируется Вольтметр выдает данные

CRLE

индицируется значение + 6000,ХХ, то данные выводятся вольтметром в следующей последовательности:

*6000ХХ—2Т NCRLF.

После выдачи полного формата данных согласно табл. 4 вольтметр должен автоматически произвести измерение и на индикатор-■цом табло должно индицироваться следующее показание тестового контроля.

Адресуйте вольтметр на прием согласно приведенным выше указаниям.

Запрограммируйте вольтметр на программу: U_ , предел измерения 10 V, немедленный внутренний запуск, многократные измерения с выходом данных. Для этого передайте на вольтметр согласно табл. 3 буквенно-цифровой код FOR4E (немедленный внутренний запуск и многократные измерения с выходом данных запрограммированы вольтметру предыдущей программой М1Т1).

После окончания передачи на вольтметр всей последовательности байтов программы FOR4E вольтметр должен произвести измерение и на индикаторном табло должно индицироваться значение постоянного напряжения на пределе измерения 10 V.

Адресуйте вольтметр на передачу согласно приведенным выше указаниям.

Проверьте выходные данные, выдаваемые вольтметром в последовательности

±ХХХХХХЕ—4UN     CRLE

в соответствии с показаниями индикаторного табло.

После выдачи полного формата данных вольтметр должен автоматически произвести новое измерение.

Подготовьте к работе генератор Г5-54, установите выходной импульс отрицательной полярности, амплитудой 8—9 V, длительностью не менее 200 ns в режиме однократного запуска.

Адресуйте на прием проверяемый вольтметр.

Запрограммируйте вольтметр на программу; U^, предел измерения 1 V однократное измерение с запросом на обслуживание с выводом данных, внешний запуск. Для этого передайте на вольтметр, согласно табл. 2, буквенно-цифровой код F 2R5M7T2E.

Измерьте вольтметром В7-27 напряжение в контрольной точке КТ (РВЗ), оно должно быть не более 0,4 V.

Осуществите внешний запуск поверяемого вольтметра разовым импульсом генератора Г5-54. Вольтметр должен произвести измерение и на индикаторном табло должно индицироваться значение синусоидального напряжения на пределе измерения 1 V.

Измерьте вольтметром В7-27 напряжение в контрольной точке КТ (РВЗ), оно должно быть не менее 2,4 V; затем измерьте напряжение в контрольной точке КТ (30), оно должно быть не более 0,4 V.

Осуществите идентификацию запроса обслуживания в следующей последовательности:

убедитесь, что тумблеры ГП, ДП, СД, Уп находятся в положении о, а тумблер ДУ — в положении 1;

установите тумблер Уп в положение 1, тумблерами Л ДО—ЛД6 наберите код ОПО в соответствии с табл. 1;

измерьте вольтметром В7-27 напряжение в контрольной точке КТ (ГП), оно должно быть не менее 2,4 V;

измерьте напряжение в контрольной точке КТ (ДП), оно должно быть не более 0,4 V.

Осуществите синхронизацию байта информации, передаваемого на вольтметр, для чего установите тумблер СД в положение 1, измерьте вольтметром В7-27 напряжение в контрольной точке КТ (ГП), оно должно быть не более 0,4 V, измерьте напряжение в контрольной точке КТ (ДП), оно должно быть не менее 2,4 V, установите тумблер СД в положение 0.

Адресуйте вольтметр на передачу.

Проверьте байт выходных данных, выдаваемых вольтметром: убедитесь, что тумблеры ЛДО—ЛД6, ГП, СД, Уп находятся в положении о, а тумблеры ДП, ДУ в положении 1;

измерьте вольтметром В7-27 напряжение в контрольной точке КТ (СД), оно должно быть не более 0,4 V; затем измерьте напряжение в контрольной точке КТ (ЛД6), оно также должно соответствовать уровню логической «1»;

установите тумблер Уп в положение 1; тумблеры ГП, ДП, СД должны находиться в положении 0, а тумблер ДУ—в положении 1;

наберите тумблерами ЛДО—ЛД6 код ЗПО в соответствии с табл. 1;

измерьте напряжение в контрольной точке КТ (ГП), оно долж-соответствовать уровню логического «0»;

измерьте напряжение в контрольной точке КТ (ДП), оно долж-соответствовать уровню логической «Г»;

осуществите синхронизацию байта информации, передаваемо-на вольтметр, используя тумблер СД;

установите тумблеры ЛДО—ЛД6 в положение 0, тумблер ДП —в положение 1, затем тумблер Уп — в положение 0.

Проверьте выходные данные вольтметра, адресованного на передачу по приведенной выше методике. Вольтметр должен выдавать данные в последовательности

-ХХХХХХЕ—5UN CRLF

в соответствии с показаниями индикаторного табло.

Адресуйте вольтметр на прием.

Запрограммируйте вольтметр на программу: измерение сопротивления (R), предел измерения 100 кй, однократное измерение с выводом данных, периодический запуск. Для этого передайте на вольтметр буквенно-цифровой код F1R3M3T0E.

После окончания передачи на вольтметр всей последовательности байтов программы вольтметр должен произвести измерение и на его индикаторном табло должны индицироваться символ перегрузки и показание 120.ООХ кЙ.

Адресуйте вольтметр на передачу. Проверьте выходные данные, выдаваемые вольтметром в последовательности

Д2000ХЕ-3 RN CRLF

После выдачи полного формата данных вольтметр не должен производить новое измерение.

• 7.3.8. Проверку возможности принудительного перехода вольтметра В7-34 (В7-34/1) в режим «Передача» проводите в следующей последовательности:

соберите схему измерений в соответствии с рис. 30, установите все тумблеры схемы в положение 0;

установите переключатель ТОЛЬКО ПЕРЕДАЧА на задней панели вольтметра в верхнее положение;

проведите проверку выходных данных, выдаваемых вольтметром по методике, приведенной в п. 7.3.7.

Вольтметр должен реагировать на органы управления, расположенные на передней панели, и после каждого измерения выдавать данные в соответствии с табл. 5.

• 7.3.9. Проверку возможности перехода управления вольтметрами В7-34, В7-34/1 с дистанционного на местное проводите в следующей последовательности:

запрограммируйте поверяемый вольтметр по методике, приведенной в п. 7.3.7, при этом тумблер РУ—ДУ на задней панели должен быть в положении ДУ. Вольтметр не должен реагировать на переключение органов управления, расположенных на передней панели;

установите тумблер РУ—ДУ на задней панели вольтметра в положение РУ, после чего вольтметр должен реагировать на переключение органов управления передней панели, а на индикаторном табло не должен высвечиваться символ ДУ.

• 7.3.10. Проверку возможности вывода данных вольтметра В7-34А на внешнее регистрирующее устройство проводите следующим образом:

подготовьте вольтметр к работе согласно указаниям разделов 4, 5;

соберите схему измерений в соответствии с рис. 31;

Структурная схема проверки возможности вывода данных на внешнее регистрирующее устройство

В7-27 — вольтметр универсальный цифровой;

С1-55 — осциллограф универсальный моноблочный двухлучевой;

В — любой двухполюсный переключатель;

Ш — разъем РЕГИСТ. УСТРОЙСТВО, находящееся на задней панели проверяемого вольтметра.

Рис. 31

установите удобный для работы период запуска;

установите переключатель В в положение 1;

подключите вольтметр В7-27 к контактам 1, 2 разъема РЕГИСТ. УСТРОЙСТВО и определите уровень логической «1»;

подключите поочередно вольтметр В7-27 к контактам 6, 8, 10, 12, 13, 26 разъема РЕГИСТ. УСТРОЙСТВО и определяйте значение напряжения на них, оно должно быть не менее 2,4 V;

подключайте поочередно вольтметр В7-27 к контактам 7, 9, 11, 17, 18 разъема РЕГИСТ. УСТРОЙСТВО и определяйте значение напряжения на них, оно должно быть не более 0,4 V.

Примечание. Измерения на разъеме производите между контактом 1 и необходимым сигнальным контактом;

подключите осциллограф к контакту 3 разъема РЕГИСТ. УСТРОЙСТВО и снимите осциллограмму сигнала МД (сопровождение) она должна соответствовать рис. 32;

нажмите поочередно кнопки U—, U~, R, ТЕСТ переключателя рода работы и, измеряя вольтметром В7-27 напряжение на контактах разъема РЕГИСТ. УСТРОЙСТВО, проверьте соответствие выходных кодовых сигналов данным, приведенным в табл. 6;

нажимайте поочередно кнопки 0,1; 1,0; 10; 100; 1000; 10 MQ переключателя пределов измерения и аналогично проверьте соответствие выходных кодовых сигналов данным, приведенным в табл. 7;

установите предел 1 V измерения постоянного напряжения поверяемого вольтметра, подайте от любого источника постоянного напряжения, например, от прибора В1-12, на вход Нх Lx вольтметра напряжение 1 V и, изменяя его полярность, проверьте соответствие кода положительного и отрицательного сигнала данным, приведенным в табл. 8;

Форма сигнала на контакте 3 разъема РЕГИСТ. УСТРОЙСТВО и на контакте 4 разъема ДУ

подайте на вход вольтметра напряжение 1,5 V соответствие кода сигнала перегрузки данным, в табл. 8;

установите предел 10 V измерения постоянного Изменяйте выходное напряжение прибора В1-12 таким образом, чтобы в каждом разряде на табло вольтметра индицировались поочередно цифры от о до 9, а в старшем 0 и 1;

проверьте поразрядно соответствие кодов мантиссы на разъеме РЕГИСТ. УСТРОЙСТВО индицируемым на табло цифрам согласно данным, приведенным в табл. 9.

Примечание. Переключатель В устанавливайте в положение I при измерении вольтметром напряжения и в положение 0 при проверке кода.

Вольтметр должен выдавать информацию на внешнее регист-рируюшее устройство в коде согласно табл. 6—9.

• 7.3.11. Проверку возможности дистанционного управления вольтметром В7-34А проводите следуюшим образом:

подготовьте вольтметр к работе согласно указаниям разделов 4, 5;

соберите схему измерений в соответствии с рис. 33;

нажмите кнопку «То» на передней панели вольтметра;

присоедините осциллограф к контакту 4 разъема ДУ и снимите осциллограмму сигнала МД (Запрет-разрешение), она должна соответствовать рис. 32;

присоедините вольтметр В7-27 к контактам 1, 2 разъема ДУ и определите уровень логической «1», он должен быть не менее 2.4 V:

Г5-54 — генератор импульсов микросекундного диапазона малогабаритный;

В7-27 — вольтметр универсальный цифровой;

С1-55 — осциллограф универсальный моноблочный двухлучевой;

В1...В8 — переключатель П2Т-1-2 или любой двухполюсный переключатель; В9 — кнопка КМ-1-1;

R1—R6 — резистор ОМЛТ-0,125-10 kQ±10%;

MCI, МС2 — микросхема 134ЛБ1А.

Примечания: 1, Соедините одноименные точки О, С,

2. Вывод 4 микросхем MCI, МС2 соедините с точкой а (-TSV), вывод II с точкой (Общий).

Рис. 33

установите переключатель В1 в положение ВКЛ., при этом на передней панели должен индицироваться символ ДУ;

установите переключатель В8 в положение ВКЛ., подайте от генератора Г5-54 на контакт 22 разъема ДУ одиночные импульсы амплитудой 4 V^Uumh. ^2,4 V и длительностью 1имп. ^200 ;ns, при этом синхронно с запуском генератора на табло должна индицироваться точка;

присоедините канал I осциллографа к контакту 3, осциллографа к контакту 23 разъема ДУ; подайте от одиночный импульс амплитудой 4 У>иимп.>2,4 V и

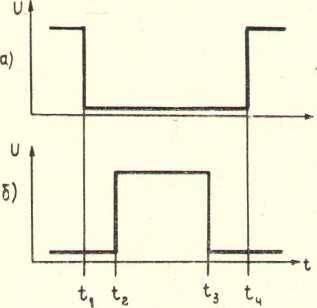

Форма сигналов на контактах 3(a) и 23(6) разъема ДУ

произведите проверку дистанционного управления, устанавливая переключатели В1-В8 в положения согласно табл. 10, 11;

подавайте после каждого набора кода на контакт 3 импульс «Ввод программы», а на контакт 22 импульс «Запуск», при этом на табло должны индицироваться символы и положения запятой согласно табл. 10, 11.

7.4. Оформление результатов поверки

• 7.4.1. Результаты поверки заносятся в формуляр.

• 7.4.2. На вольтметр, прошедший государственную поверку, органом Госстандарта выдается «Свидетельство о государственной поверке» установленного образца.



107
