УТВЕРЖДАЮ

Руководитель испытательноцентра

лк А- •<л'/

В.Н. Яншин

2014 г.

НИИМС»

Преобразователи температуры серий AT, LI, ATL, GI МЕТОДИКА ПОВЕРКИ г.Москва

2014 г.

Настоящая методика распространяется на преобразователи температуры серий АТ, LI, ATL, GI (далее по тексту - преобразователи) фирмы «APLISENS S.A.», Польша и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 3 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены следующие операции:

  • -  внешний осмотр (п.5.1);

  • -  определение основной погрешности прибора (и.5.2);

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки приборов применяют следующие средства:

  • - калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Госреестр №52489-13);

  • - удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТГ1 (в соответствии с требованиями по ГОСТ 8.338-2002)

  • - меры электрического сопротивления однозначные МС 3050М (Госреестр № 46843-п);

  • - мера электрического сопротивления постоянного тока многозначная МС 3070 (Госреестр № 50281-12)

  • - компаратор напряжений РЗООЗ, кл.0,0005;

  • - термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур: -50...+300 °C, пределы допускаемой абсолютной погрешности ±0.05°С (в диапазоне -5О...+199,99°С);

  • - сосуд Дьюара с льдо-водяной смесью;

  • - программно-аппаратный комплекс с поддержкой протоколов HART позволяющий визуализировать измеренные значения;

  • - источник питания Б5-45А.

  • 2.2 При поверке могут применяться и другие средства поверки с метрологическими характеристиками, удовлетворяющими следующему критерию:

А -/А п< 1/3, где: А , - погрешность эталонных СИ, А п - погрешность поверяемого прибора.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 При проведении поверки соблюдают общие правила выполнения работ в соответствии с технической документацией по требованиям безопасности, действующий на данном предприятии.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К ПОВЕРКЕ
  • 4.1 При проведении поверки соблюдают следующие условия:

    • - температура окружающего воздуха, °C                           20 ± 5;

    • - относительная влажность окружающего воздуха, %               45 - 80;

    • - атмосферное давление, кПа                                   84,0 - 106,7;

    • - напряжение питания. В                                             24;

    • - частота питающей сети, Гц                                         50±2.

  • 4.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.

5 ПРОВЕДЕНИЕ ПОВЕРКИ 5.1 Внешний осмотр

5.1.1. При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу приборов и на качество поверки.

5.2 Определение основной погрешности преобразователя

Погрешность определяют при пяти значениях выходного сигнала, соответствующих 0, 25, 50, 75 и 100 % диапазона изменения выходного сигнала. В зависимости от того, с чем работает совместно преобразователь - с термопреобразователем сопротивления или термоэлектрическим преобразователем, операции поверки проводят соотв. по п.5.2.1 или по п.5.2.2, принимая во внимание тип НСХ первичного термопреобразователя.

  • 5.2.1 Определение основной погрешности преобразователя в режиме работы с термопреобразователями сопротивления (ТС). '7

    • 5.2.1.1 Преобразователи серии, поддерживающих протоколы HART, при помощи программно-аппаратного комплекса, а преобразователи поддерживающих интерфейс RS-232, при помощи персонального компьютера устанавливают в режим работы с термопреобразователями сопротивления (устанавливают тип НСХ, диапазон (интервал) измерений).

Подключают меру электрического сопротивления МС 3050М или МС 3070 (далее -КС) и калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) к соответствующим клеммам преобразователя (в зависимости от схемы подключения), подают значение сопротивления с МС 3050М или МС 3070, соответствующее первой контрольной точке (в соответствии с НСХ по ГОСТ 6651-2009 (МЭК 60751)).

После установления значения выходного сигнала, измеряют при помощи BEAMEX МС6 (-R) значение выходного аналогового сигнала поверяемого преобразователя.

  • 5.2.1.2 Повторяют операции по 5.2.1.1 для остальных контрольных точек.

  • 5.2.1.3 Основную погрешность (At) по аналоговому выходному сигналу преобразователя вычисляют по формуле:

    Д =7изм 7Расч 10()0/о

    L

    (1)

где 1ИЗМ - значение измеренного выходного тока в поверяемой точке;

1Н - нормируемое значение выходного сигнала (16 мА);

1расч - расчетное значение выходного токового сигнала (в мА), соответствующие значению сопротивления в контрольной точке tpaC4 согласно типу НСХ по ГОСТ 6651-2009

(МЭК 60751);

расч

(2)

tmin> tmax - соответственно нижний и верхний пределы диапазона измерений, °C.

Значения At в контрольных точках не должны превышать значений, указанных в Приложении 1 к настоящей Методике.

  • 5.2.2 Определение основной погрешности преобразователей в режиме работы с термоэлектрическими преобразователями (ТП).(>

    • 5.2.2.1 Преобразователи серии, поддерживающих протоколы HART, при помощи программно-аппаратного комплекса, а преобразователи поддерживающих интерфейс RS-232, при помощи персонального компьютера устанавливают в режим работы с термоэлектрическими преобразователями (устанавливают тип НСХ, диапазон измерений).

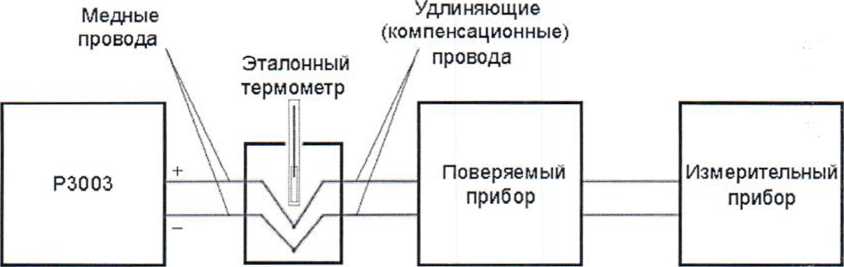

5.2.2.2 Собирают схему согласно рисунку 1.

Термостат

Рисунок 1

а) Ко входу поверяемого преобразователя подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки заполненные маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дыоара, заполненный льдо-водяной смесью). При этом температуру в термостате контролируют при помощи термометра ЛТ-300.

Тип компенсационных проводов должен соответствовать типу термоэлектрического преобразователя, по НСХ которого будет проводиться поверка.

б) Подключают медные провода к компаратору напряжений РЗООЗ.

в) Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) к соответствующим клеммам преобразователя.

  • 5.2.2.3 Подают с РЗООЗ значение ТЭДС, соответствующее первой контрольной точке (в соответствии с типами НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1)).

После установления значения выходного сигнала, измеряют значение выходного аналогового сигнала поверяемого преобразователя.

  • 5.2.2.4 Операции по п.5.2.2.3 повторяют в остальных контрольных точках.

  • 5.2.2.5 Основную погрешность (At) по аналоговому выходному сигналу преобразователя вычисляют по формуле:

д               100о               (3)

I

н

где 1ИЗМ - значение измеренного выходного тока в поверяемой точке;

1Н - нормируемое значение выходного сигнала (16 мА);

1расч - расчетное значение выходного токового сигнала (в мА), соответствующие значению напряжения в контрольной точке tpac4 согласно типу НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1).

^1 ■-И-                     (4)

^max ^min

tmin, tmax - соответственно нижний и верхний пределы диапазона измерений, °C.

Значения At в контрольных точках не должны превышать значений, указанных в Приложении 1 к настоящей Методике.

  • 5.2.3 Определение основной погрешности в режиме работы с омическими устройствами постоянного тока.

    • 5.2.3.1 Преобразователи серии, поддерживающих протоколы HART, при помощи программно-аппаратного комплекса, а преобразователи поддерживающих интерфейс RS-232, при помощи персонального компьютера устанавливают в режим работы с омическими устройствами.

    • 5.2.3.2 Подключают меру электрического сопротивления МС 3050М или МС 3070 и калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) к соответствующим клеммам преобразователя (в зависимости от схемы подключения), подают значение сопротивления с МС 3050М или МС 3070. соответствующее первой контрольной точке.

После установления значения выходного сигнала снимают показания.

  • 5.2.3.3 Повторяют операции по п.5.2.3.2 для остальных контрольных точек.

  • 5.2.3.4 Основную погрешность (Jr) по аналоговому выходному сигналу преобразователя вычисляют по формуле:

Дй = ^м~/ра-с^-100%                 (5)

L

где 1ИЗМ - значение измеренного выходного тока в поверяемой точке;

1н - нормируемое значение выходного сигнала (16 мА);

1расч - расчетное значение выходного токового сигнала (в мА), соответствующие значению сопротивления в контрольной точке (7?);

/расч = 4 + -* -^"""-Пб                (6)

раеч         о _ п                                v 7

■‘''max ‘'•min

Rmin, Rmax - соответственно нижний и верхний пределы диапазона измерений. Ом.

Значения Ar в контрольных точках не должны превышать значений, указанных в Приложении 1 к настоящей Методике.

  • 5.2.4 Определение основной погрешности в режиме работы с милливолътовыми устройствами постоянного тока.('

    • 5.2.4.1 Преобразователи серии, поддерживающих протоколы HART, при помощи программно-аппаратного комплекса, а преобразователи поддерживающих интерфейс RS-232, при помощи персонального компьютера устанавливают в режим работы с милли-вольтовыми устройствами постоянного тока.

    • 5.2.4.2 Подключают компаратор напряжений РЗООЗ и калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) к соответствующим клеммам прибора, подают с РЗООЗ значение милливольтового сигнала, соответствующее первой контрольной точке.

После установления значения выходного сигнала снимают показания.

  • 5.2.4.3 Повторяют операции по п.5.2.4.2 для остальных контрольных точек.

  • 5.2.4.4 Основную погрешность (Jg) по аналоговому выходному сигналу преобразователя вычисляют по формуле:

Д(7 = 7—- /расч • 100%                      (7)

где 1ИЗМ - значение измеренного выходного тока в поверяемой точке;

1н - нормируемое значение выходного сигнала (16 мА).

1расч - расчетное значение выходного токового сигнала (в мА), соответствующие значению напряжения в контрольной точке (U);

7расч = 4 + U ~U,nin16

Расч           Т Т __ Т 7

max

Umin, Umax - соответственно нижний и верхний пределы диапазона измерений, мВ.

Значения Дц в контрольных точках не должны превышать значений, указанных в Приложении 1 к настоящей Методике.

Примечание к п.п.5.2.1-5.2.4:

(*)

Для преобразователей имеющих встроенный ЖК-дисплей, выходной аналоговый сигнал постоянного тока 4-20 мА, а также цифровой сигнал для передачи по протоколу HART или интерфейс RS-232, допускается определять основную погрешность по формуле:

А = ±(/х-/нсх)   (9)

где _ показание прибора, считываемое с экрана встроенного дисплея, программно-аппаратного комплекса или монитора ПК;

У нсх _ значение сопротивления или милли вольтово го сигнала, подаваемого с МС 3050М или МС

3070 или РЗООЗ, или же значение сопротивления или ТЭДС (в температурном эквиваленте) в контрольной точке согласно типу НСХ по ГОСТ 6651-2009 (МЭК 60751) или по ГОСТ Р 8.585-2001 (МЭК 60584-1).

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 При положительных результатах поверки на преобразователь выдают свидетельство о поверке в соответствии с ПР 50.2.006.

  • 6.2 При отрицательных результатах поверки преобразователи к применению не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

Разработал:

Инженер лаборатории МО термометрии ФГУП «ВНИИМС»

Маркин

Приложение 1

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ

И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ТЕМПЕРАТУРЫ СЕРИЙ AT, LI, ATL, GI

Основные метрологические и технические характеристики преобразователей представлены в таблицах 1-5:

Таблица 1

Преобразователи серий AT, ATL

Тип НСХ(+). входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности /10 °C

Pt 100

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

10 °C

±0,2 % (от интервала измерений) или ±0,25 °С(**)

±0,1 % (от интервала измерений) или ± 0,25 °С(**)

100П

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

100М

(2-х, 3-х, 4-х пр. схема соед.)

от минус 180 до плюс 200 °C

10011

(2-х, 3-х, 4-х пр. схема соед.)

от минус 60 до плюс 180 °C

Примечания к таблице 1:

(*) Типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009 (МЭИ 60751). (**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 2

Преобразователи серии GI

Тип НСХ(*\ входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности / 10 °C

PH 00

(2-х, 3-х. 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

10 °C

±0,2 % (от интервала измерений) или ±0,25 °C (**)

±0,1 % (от интервала измерений) или ±0,25 °C (**)

100П

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

Преобразователи серии GI

100М

(2-х, 3-х, 4-х пр. схема соед.)

от минус 180 до плюс 200 °C

100Н

(2-х, 3-х, 4-х пр. схема соед.)

от минус 60 до плюс 180 °C

S

от минус 50 до плюс 1768 °C

В

от 0 до плюс 1820 °C

J

от минус 210 до плюс 1200 °C

Е

от минус 270 до плюс 1000 °C

R

от минус 50 до плюс 1768 °C

50 °C

±0,2% или ±0.25 °С(**)

±0,1 % или ±0,25 °C (**)

Т

от минус 270 до плюс 400 °C

К

от минус 270 до плюс 1372 °C

N

от минус 270 до плюс 1300 °C

L

от минус 200 до плюс 800 °C

Примечания к таблице 2:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

(**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 3

Преобразователи серии LI исполнения L1-23

Тип НСХ( ’, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности / 10 °C

Pt 100

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

10 °C

±0,2 % (от интервала измерений) или ±0,25 °C (**)

±0,1 % (от интервала измерений) или ±0.25 °C (**)

100П

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

100М

(2-х, 3-х, 4-х пр. схема соед.)

от минус 180 до плюс 200 °C

100Н

(2-х, 3-х, 4-х пр. схема соед.)

от минус 60 до плюс 1 80 °C

S

от минус 50 до плюс 1768 °C

50 °C

±0,2 % или ±0,25 °C (**)

±0.1 % или ±0,25 °C (**)

В

от Одо плюс 1820 °C

J

от минус 210 до плюс 1200 °C

т

от минус 270 до плюс 400 °C

к

от минус 270 до плюс 1372 °C

N

от минус 270 до плюс 1300 °C

L

от минус 200 до плюс 800 °C

Примечания к таблице 3:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

(**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 4

Преобразователи серии LI исполнения LI-24

Тип НСХГ), входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности / 10 °C

R, S

от минус 50 до плюс 1768 °C

В

от 0 до плюс 1820 °C

Т

от минус 270 до плюс 400 °C

J

от минус 200 до плюс 1200 °C

10 °C

±0.1 % (от интервала измерений)

±0.1 % (от интервала измере-

Е

от минус 270 до плюс 1000 °C

или ±0,25 °С(**)

ний) или ± 0,25 °С(**)

К

от минус 270 до плюс 1372 °C

L

от минус 200 до плюс 800 °C

N

от минус 270 до плюс 1300 °C

PtlO

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

Pt50

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

Pt 100

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

10 °C

±0.1 % (от интервала измерений)

±0,1 % (от интервала измере-

Pt200

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

или ±0,25 °C

ний) или ± 0,25 °C

Pt500

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

Pt 1000

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 266 °C

Преобразователи серии LI исполнения LI-24

Тип НСХ**'. входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности /10 °C

Nil 00

(2-х, 3-х, 4-х пр. схема соед.)

от минус 60 до плюс 180 °C

CulOO

(2-х, 3-х, 4-х пр. схема соед.)

от минус 50 до плюс 180 °C

Примечания к таблице 4:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

(**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 5

Преобразователи серии LI исполнения LI-24ALW

Тип НСХ’’’, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности^*)

Пределы допускаемой дополнительной погрешности / 10 °C

АЦП

ЦАП (от интервала измерений)

В

от плюс 100 до плюс 1820 °C

10 °C

±0,55 °C

± 0.05 %

±0,001 °C

Т

от минус 200 до плюс 400 °C

±0,15 °C

J

от минус 210 до плюс 1200 °C

±0,20 °C

Е

от минус 220 до плюс 1000 °C

±0,15 °C

К

от минус 210 до плюс 1372 °C

±0,30 °C

N

от минус 230 до плюс 1300 °C

±0,25 °C

Преобразователи серии LI исполнения LI-24ALW

Тип НСХ( . входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности^ *)

Пределы допускаемой дополнительной погрешности / 10 °C

АЦП

ЦАП (от интервала измерений)

R

от минус 20 до плюс 1768 °C

±0,35 °C

S

от минус 30 до плюс 1768 °C

±0,40 °C

L

от минус 200 до плюс 800 °C

±0,20 °C

РПО

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,8 °C

±0,035 °C

Pt5O

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,2 °C

±0,007 °C

Pt 100

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,07 °C

±0,0035 °C

Pt200

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,2 °C

±0,002 °C

Pt500

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,05 °C

±0,0007 °C

Pt 1000

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 266 °C

±0,03 °C

±0,0003 °C

10П

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,8 °C

±0,035 °C

50П

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,2 °C

±0,007 °C

100Г1

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,07 °C

±0,035 °C

500П

(2-х, 3-х, 4-х пр. схема соед.)

от минус 200 до плюс 850 °C

±0,05 °C

±0,007 °C

Преобразователи серии LI исполнения LI-24ALW

Тип НСХ(’\ входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности(**)

Пределы допускаемой дополнительной погрешности /10 °C

АЦП

ЦАП

(от интервала измерений)

50М

(2-х, 3-х, 4-х пр. схема соед.)

от минус 180 до плюс 200 °C

±0,2 °C

±0,007 °C

100Н

(2-х, 3-х, 4-х пр. схема соед.)

от минус 60 до плюс 180 °C

±0,07 °C

±0.003 °C

100М

(2-х, 3-х, 4-х пр. схема соед.)

от минус 180 до плюс 200 °C

±0,07 °C

±0,003 °C

мВ

от минус 10 до плюс 100 мВ

10 мВ

±0,006 мВ

±0,00006 мВ

от минус 100 до плюс 1000 мВ

±0,05 мВ

±0,0005 мВ

Ом

(2-х, 3-х, 4-х пр. схема соед.)

от 0 до 400 Ом

10 Ом

±0,03 Ом

±0,002 Ом

от 0 до 2000 Ом

±0,12 Ом

Примечания к таблице 5:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

(**) Погрешность ИП с цифровым выходом равна погрешности АЦП;

Погрешность ИП с выходом 4-^20 мЛ/HART равна сумме погрешности АЦП и ЦАП.

Выходной сигнал, мА:...................................................................................................................4Т20

Напряжение питания постоянного тока, В:.................................................1СН-36 (для серии GI,

серии LI исполнения L1-23); 8+28 (для серий AT, ATL);

14+50 (для исполнений LI-24, LI-24ALW) Сигнализация обрыва датчика:...............................................................................23 мА или 3,8 мА

Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 60529) (в зависимости от серии и исполнения):................................................................................IP20, IP54, IP65, IP66, IP67

Масса, кг. не более:..........................................................................1,5 (для исполнения LI-24ALW)

0,15 (для остальных серий и исполнений) Габаритные размеры, не более, мм:.......................................................043*21 (для серий AT, GI):

114,5*99*12,5 (для исполнения LI-23); 950 *800*280 (для исполнения LI-24); 101.5*132*140 (для исполнения LI-24ALW);

62*91*8 (для серии ATL) Условия эксплуатации:

  • - рабочая температура, °C..........................................................................от минус 25 до плюс 80

(для серий ATL. LI исполнения LI-23);

от минус 40 до плюс 85 (для серий GI, АТ): от минус 40 до плюс 80 (для серии LI исполнения LI-24ALW);

от минус 40 до плюс 75 (для серии LI исполнения LI-24)

  • - относительная влажность...................................................................................................до 98 %

Маркировки и виды взрывозащиты преобразователей температуры серий AT, LI, GI приведены в таблице 6.

Таблица 6

Серия и исполнение преобразователя

Маркировка взрывозащиты

Вид взрывозащиты

АТ исп. АТХ-2

0ExiaIICT4/T5/T6 X

искробезопасная электрическая цепь уровня «ia»

GI исп. G1X-22-2

LI исп. LI-24

0ExiaIICT4/T5 GaX

POExialMaX

LI исп. LI-24ALW

Ga/GbExiaIICT4/T5/T6X

ExiaIIICT105°CDa

POExialMaX (в стальном корпусе)

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
