Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Заместитель директора

. до производственной метрологии

ФГУП «ЙНИИМС»

X ■  - V’ ;

«О5?’. V

' _______А.Е. Коломин

2oZ/r.

Государственная система обеспечения единства измерений

Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУОО, ГТУ01, ГТУ02 Методика поверки

МП 201-019-2021

2021 г.

СОДЕРЖАНИЕ

1. ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки системы измерительно-управляющей в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02 (далее - система) и устанавливает методику ее первичной и периодической поверок.

Системы предназначена для измерений технологических параметров: температуры технологических жидкостей, газов и составных частей оборудования, давления (разрежения) технологических жидкостей и газов, разности (перепада) давлений технологических жидкостей и газов, переменного давления технологических жидкостей и газов, уровня технологических жидкостей, расхода технологических жидкостей, виброскорости и виброперемещения составных частей оборудования, частоты вращения составных частей оборудования, объемной доли различных компонентов в газовых средах, силы, напряжения и частоты переменного электрического тока, напряжения постоянного электрического тока, активной электрической мощности.

Производство единичное, зав. № 001.

Состав измерительных каналов (ИК) системы приведен в описании типа средства измерений. Перечень ИК приведен в технической документации на систему.

Системы состоят из следующих уровней:

а) первичные измерительные преобразователи (ПИП);

б) вторичная электрическая части ИК (ВИК);

Метрологические характеристики (MX) и основные технические характеристики системы и ее измерительных компонентов приведены в описании типа средства измерений.

Система подлежит покомпонентной (поэлементной) поверке:

  • 1) каждый ИК системы условно подразделяют на ПИП и ВИК;

  • 2) проверяют наличие действующих сведений о поверке на все ПИП, входящие в состав ИК системы;

  • 3) проводят экспериментальную проверку погрешностей ВИК (если компоненты ВИК имеют действующую поверку, допускается не проводить экспериментальную проверку в части этих ВИК);

  • 4) принимают решение о годности каждого отдельного ИК.

Результаты проверки каждого ИК системы считаются положительными, если:

  • - ПИП поверены и имеют актуальные сведения о проведенной поверки;

  • - погрешность ВИК не превышает допускаемых значений в условиях поверки, либо все компоненты ВИК имеют действующую поверку.

Допускается проведение поверки отдельных ИК в соответствии с письменным заявлением владельца системы с обязательным указанием информации об объёме проведённой поверки в перечне поверенных ИК.

ИК системы, прошедшие поверку с отрицательным результатом, выводятся из эксплуатации и не включаются в перечень поверенных ИК.

Периодическую поверку системы выполняют в процессе эксплуатации системы.

После ремонта системы, аварий, если эти события могли повлиять на метрологические характеристики ИК, а также после замены ее измерительных компонентов проводят первичную поверку системы. Допускается проводить поверку только тех ИК, которые подверглись указанным выше воздействиям.

Интервал между поверками системы - 3 года.

2. ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

Перечень операций, которые выполняют при поверке ИК, приведен в таблице 1.

Таблица 1

Наименование операции

Обязательность проведения

при поверке

Номер пункта настоящей ре-комендации

первичной

периодической

Внешний осмотр

Да

Да

6.1

Подготовка к поверке и опробование

Да

Да

6.2

Проверка программного обеспечения

Да

Да

6.3

Определение метрологических характеристик

Да

Да

6.4

Подтверждение соответствия метрологическим требованиям

Да

Да

6.5

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 3.1 Экспериментальные работы по определению метрологических характеристик ИК выполняют в нормальных условиях измерений соответствующих условиям эксплуатации си

стемы:

  • - температура окружающей среды

  • - относительная влажность

  • - атмосферное давление

от +15 до +25 °C;

до 80 %;

от 84,0 до 106,7.

3.2 Контроль климатических условий проводится непосредственно перед проведением экспериментальных работ и в процессе их выполнения. Заносят измеренные значения в протокол и проверяют их соответствие условиям, указанным в п.3.1. При обнаружении несоответствий дальнейшие работы приостанавливают до устранения причин, вызвавших несоответствия.

4 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

4.1 В таблице 2 приведены рекомендуемые для поверки системы средства поверки. Таблица 2 - Рекомендуемые средства поверки

Наименование средства поверки

Тип

Per. № / сведения об аттестации

Основные характеристики

1

2

3

4

Калибратор многофункциональный и коммуникатор

ВЕАМЕХ

MC6-R

52489-13

Пределы допускаемой абсолютной погрешности при воспроизведении сигналов силы постоянного тока в диапазоне от 0 до 25 мА : ±(0,01 % от показ. + 1,0 мкА)

Генератор сигналов произвольной формы

AFG3151C

63658-16

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения на частоте 1 кГц: ±(1 • 10'2Upp + Ua), где Upp - значение амплитуды напряжения; Ua = 1 мВ Диапазон частот синусоидального сигнала: от 1 мГц до 150 МГц

Пределы допускаемой относительной погрешности установки частоты после заводской калибровки : ± Г10'6 Гц

Мультиметр цифровой

Fluke 8845А

57943-14

Пределы допускаемой абсолютной погрешности измерений амплитуды напряжения переменного тока ± (0,06 % от показаний + 0,03 % от значения предела измерений)

таблицы 2

1

2

3

4

Прибор комбинированный

Testo 608-Н2

53505-13

Пределы допускаемой абсолютной погрешности в диапазоне от 0 до +50 °C ±0,5 °C

Пределы допускаемой абсолютной погрешности в диапазоне от 15 до 85 % ±3 %

Барометр-анероид метеорологический

БАММ-1

5738-76

Пределы допускаемой абсолютной погрешности в диапазоне от 80 до 106 кПа ±0,2 кПа

Примечание:

1. Средства поверки ПИП указаны в методиках поверки на них.

  • 4.2 Допускается использовать иные средства поверки, не приведенные в таблице 2, с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемой системы: погрешность средств поверки, используемых для экспериментальных проверок погрешности, не должна быть более 1/3 предела контролируемого значения погрешности в условиях поверки.

  • 4.3 Средства измерений, применяемые при поверке, должны быть поверены и иметь действующие сведения о поверке. Средства измерений, применяемые в качестве эталонов единиц величин, должны быть поверены в качестве эталонов единиц величин, иметь действующие сведения о поверке и удовлетворять требованиям точности государственных поверочных схем.

5 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 При проведении поверки системы соблюдают требования безопасности, указанные в технической документации на систему, ее компоненты, применяемые средства поверки и вспомогательное оборудование.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

комплектность системы,

отсутствие механических повреждений, коррозии, нарушения покрытий, надписей, отсутствие других дефектов.

  • 6.2 Подготовка к поверке и опробование

  • 6.2.1 Перед началом поверки поверитель должен изучить руководство по эксплуатации поверяемой системы, эталонов и других технических средств, используемых при поверке, настоящую методику поверки, правила техники безопасности и строго их соблюдать.

  • 6.2.2 Перед экспериментальной проверкой погрешности ИК все измерительные компоненты, используемые эталоны и вспомогательные технические средства должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на эти средства измерений.

  • 6.2.3 Проверяют наличие следующих документов:

  • - перечня ИК, входящих в состав системы, подлежащих поверке, с указанием заводских номеров комплектующих их измерительных компонентов;

  • - эксплуатационной документация на измерительные компоненты в составе ИК и на систему в целом;

  • - протоколов предыдущей поверки (при периодической поверке);

  • - протоколов измерений фактических значений, и границ их изменения, температуры, влажности воздуха, напряжения питания в помещениях, в которых размещены измерительные компоненты каналов;

  • - актуальные сведения о поверке ПИП.

  • 6.2.4 При опробовании ИК системы проверяется:

  • - работоспособность ПИП в соответствии с технической документации на ПИП;

  • - работоспособность ВИК в соответствии с технической документации на ВИК;

  • - работоспособность каналов связи;

  • - работоспособность программного обеспечения.

Результаты опробования считаются положительными, если ИК системы функционируют в соответствии с эксплуатационной документацией.

6.3 Проверка программного обеспечения

Проводят проверку идентификационных данных программного обеспечения на соответ

ствие таблице 2.

Таблица 2 - Идентификационные данные ПО АСДКУ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SPPA-T3000

Номер версии (идентификационный номер) ПО

Не ниже 8.2

Цифровой идентификатор ПО

-

  • 6.4 Определение метрологических характеристик

  • 6.4.1 Проверка MX ВИК преобразования сигналов силы постоянного тока в диапазоне от 4 до 20 мА.

Проверку MX ВИК преобразования силы постоянного тока от 4 до 20 мА проводят в изложенной ниже последовательности:

  • - собирают схему измерений согласно рисунку 1;

  • - выбирают 5 поверяемых точек Xi, равномерно распределенных по диапазону измерений (0-10, 25, 50, 75, 90-100 % диапазона измерений);

  • - на вход ВИК подают от калибратора значение сигнала силы тока IBX.i, соответствующее проверяемой точке Хвх

  • - считывают значение результата измерений ХВЫХл ВИК в единицах измеряемого физического параметра на АРМ;

  • - для каждой проверяемой точки рассчитывают значение абсолютной погрешности Au

А; = Хвыхл —Xex.i                             (1)

- рассчитывают значения приведенной погрешности у,:

Yi = 7--\--100%,                      (2)

Лтах лтлп

где: Хтах - максимальное значение диапазона измерения физического параметра,

Xmin - минимальное значение диапазона измерения физического параметра;

  • - заносят в протокол значения Xebixi,X^i, A,, yf;

  • - повторяют измерения для каждого X; пять раз, определяют набольшее значение приведенной погрешности А;;

  • - если для каждой проверяемой точки выполняется неравенство/; < удоп, где удоп - пределы допускаемой основной погрешности ВИК, то ИК считают прошедшим поверку.

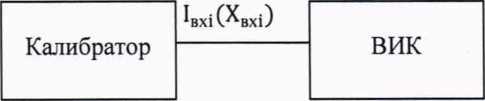

Рисунок 1 - Схема подключения при определении MX ВИК преобразования сигналов силы постоянного тока в диапазоне от 4 до 20 мА

  • 6.4.2 Проверка MX ВИК преобразования сигналов напряжения переменного тока Проверку MX ВИК преобразования напряжения переменного тока проводят в изложенной ниже последовательности:

  • - собирают схему измерений согласно рисунку 2 (для ИК измерения СКЗ виброскорости и виброперемещения технологических частей оборудования собирают схему измерений согласно рисунку 3);

  • - выбирают 5 поверяемых точек Xi, равномерно распределенных по диапазону измерений (0-10, 25, 50, 75, 90-100 % диапазона измерений);

  • - на вход ВИК подают от генератора значение амплитуды напряжения переменного тока UBx.i ном, соответствующее проверяемой точке XBX.i ном;

  • - считывают значение входного сигнала на мультиметре UBX.i, соответствующее проверяемой точке XBX.i;

  • - считывают значение результата измерений XBbiX.i ВИК в единицах измеряемого физического параметра на АРМ;

  • - для каждой проверяемой точки рассчитывают значение абсолютной погрешности Ди

Ai = Хвых. i — Хвх. i                                  (3)

  • - заносят в протокол значения Xeblxi, Х^, Д,;

  • - повторяют измерения для каждого Xt пять раз, определяют набольшее значение приведенной погрешности у,;

  • - если для каждой проверяемой точки выполняется неравенство Aj < Ддоп, где Ддоп- пределы допускаемой абсолютной погрешности ВИК, то ИК считают прошедшим поверку.

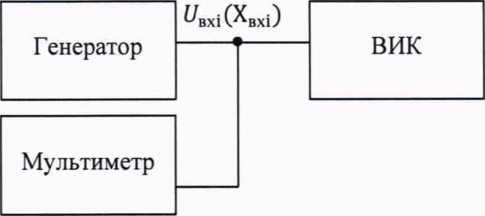

Рисунок 2 - Схема подключения при определении MX ВИК преобразования сигналов напряжения переменного тока

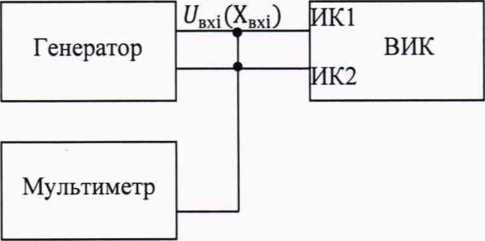

Рисунок 3 - Схема подключения при определении MX ВИК преобразования сигналов напряжения переменного тока ИК СКЗ виброскорости и виброперемещения технологических частей оборудования

6.4.3 Проверка MX ВИК при измерении температуры с термопреобразователями сопротивления.

Проверку MX ВИК при измерении температуры с термопреобразователями сопротивления проводят в изложенной ниже последовательности:

  • - собирают схему измерений согласно рисунку 4;

  • - выбирают 5 поверяемых точек tBX), равномерно распределенных по диапазону измерений (0-10, 25, 50, 75, 90-100 % диапазона измерений);

  • - для каждой поверяемой точки на входе ВИК с помощью калибратора в режиме воспроизведения электрического сопротивления задают электрическое сопротивление Rex.b соответствующее проверяемой точке tBXl, согласно ГОСТ 6651-2009;

  • - для каждой поверяемой точки считывают значение результата измерений tBbJXl ВИК, выраженное в градусах, на мониторе ПК системы;

  • - для каждой поверяемой точки рассчитывают значение абсолютной погрешности Ди

Ai = ^выхл ~ 1вхл                                       (4)

  • - заносят в протокол значения tebixi, t&xi, Д, ;

  • - повторяют измерения для каждого Ц пять раз, определяют набольшее значение абсолютной погрешности Д,;

  • - сопоставляют Дс пределами допускаемой погрешности ВИК &вик, указанными в описании типа на систему. Если для каждой проверяемой точки выполняется неравенство Д, < ДВЯЛ., то ИК считают прошедшим поверку.

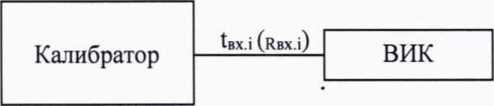

Рисунок 4 - Схема подключения при проверке MX ВИК температуры от ТС

  • 6.4.4 Проверка MX ВИК при измерении температуры с термопарами.

Проверку MX ВИК при измерении температуры с термопарами проводят в изложенной ниже последовательности:

  • - собирают схему измерений согласно рисунку 5;

  • - выбирают 5 поверяемых точек tBXl, равномерно распределенных по диапазону измерений (0-10, 25, 50, 75, 90-100 % диапазона измерений);

  • - программно настраивают значения холодного спая на 0 °C;

  • - для каждой поверяемой точки на входе ВИК с помощью калибратора задают напряжения постоянного электрического тока иВХл, соответствующее проверяемой точке tBXl, согласно ГОСТ Р 8.585-2001;

  • - для каждой поверяемой точки считывают значение результата измерений tBblXl ВИК, выраженное в градусах, на АРМ;

  • - рассчитывают значение напряжения постоянного электрического тока иВых.ь соответствующее проверяемой точке tBbIXl, согласно ГОСТ Р 8.585-2001;

  • - для каждой поверяемой точки рассчитывают значение абсолютной погрешности Ди

Ai = Uвыхл - ^вхл                     3            (5)

  • - заносят в протокол значения UВЬ1Хл, Увхл > 1вых.п 1вх., ,

  • - повторяют измерения для каждого tBXj пять раз, определяют набольшее значение абсолютной погрешности Д,;

  • - сопоставляют Д, с пределами допускаемой погрешности ВИК Ьвик, указанными в описании типа на систему. Если для каждой проверяемой точки выполняется неравенство Д, < Ьвик, то ИК считают прошедшим поверку.

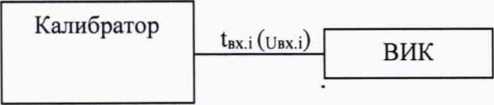

Рисунок 5 - Схема подключения при проверке MX ВИК температуры от ТП

  • 6.4.5 Проверка MX ВИК преобразования сигналов частоты следования импульсов.

Проверку MX ВИК преобразования частоты следования импульсов проводят в изложенной ниже последовательности:

  • - собирают схему измерений согласно рисунку 6;

  • - выбирают 5 поверяемых точек Ni, распределенных по диапазону измерений (0-10, 25, 50, 75, 90-100 % диапазона измерений);

  • - на вход ВИК подают от генератора значение частоты следования импульсов FBX.i;, соответствующее проверяемой точке NBX.i,

  • - считывают значение результата измерений NBbiX.i ВИК в единицах измеряемого физического параметра на мониторе ПК (для контроллеров Braun на дисплее контроллера Braun);

  • - для каждой проверяемой точки рассчитывают значение абсолютной погрешности Д,:

Ai = Ывых. i — Nex. i                                  (6)

  • - заносят в протокол значения Feblxi, F&xl, Д ;

  • - повторяют измерения для каждого N пять раз, определяют набольшее значение абсолютной погрешности Д;

  • - сопоставляют Д с пределами допускаемой погрешности ВИК Ддоп, указанными в описании типа на систему. Если для каждой проверяемой точки выполняется неравенство Д{< Д^ол, то ИК считают прошедшим поверку.

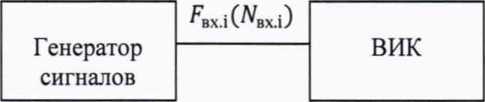

    Рисунок 6 - Схема подключения при определении MX ВИК частоты следования импульсов

  • 6.5 Подтверждение соответствия метрологическим требованиям

Результаты поверки ИК системы считают положительными, если ПИП имеет актуальные сведения о поверке, а вторичной части считается положительной, если результаты экспериментальных исследований MX ВИК по п.6.4.1 - 6.4.5 положительные. Результаты поверки ИК

Если в процессе проверки документации по п. 6.2 обнаруживают ПИП с истекшими сведениями о поверке, то ИК, в состав которого входит такой компонент, признают прошедшим поверку с отрицательным результатом до устранения выявленного несоответствия.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки оформляются в соответствии с приказом № 2510 от 31.07.2020 г. «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

Зам. начальника отдела 201 «Отдел метрологического обеспечения измерительных систем»                          л-—

ФГУП «ВНИИМС»                                     Ю.А. Шатохина

Разработал:

Инженер 3 кат. отдела 201 «Отдел метрологического обеспечения измерительных систем»

ФГУП «ВНИИМС»
