Методика поверки «ГСОЕИ. Термометры цифровые RGK моделей СТ-11, СТ-12» (МП 207-030-2020)

Заместитель директора твенной метрологии «ВНИИМС»

Ванникова 2020г.

Государственная система обеспечения единства измерений

МЕТОДИКА ПОВЕРКИ

2020 г.

Настоящая методика распространяется на Термометры цифровые RGK моделей СТ-11, СТ-12 (далее по тексту - термометры или приборы), изготавливаемые фирмой «UNITREND TECHNOLOGY (CHINA) СО., LTD», Китай и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

При проведении первичной и периодической поверки термометров должны выполняться операции, указанные в таблице 1.

Таблица 1

3. Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2014));

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства поверки;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации на термометры.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                          от + 15 до + 25;

• - относительная влажность окружающего воздуха, %, не более            80;

• - атмосферное давление, кПа                                     от 86 до 106,7;

• - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

• 5.2 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

• 5.3 Перед проведением поверки термометры должны быть выдержаны при нормальной температуре не менее 3 часов.

• 6.  Проведение поверки

• 6.1.1. Проверяют термометр и (или) внешний преобразователь термоэлектрический на отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу и на качество поверки термометра и (или) внешнего преобразователь термоэлектрический.

• 6.1.2. Результаты проверки считают положительными, если выполняются вышеперечисленные требования.

• 6.2.1. В соответствии с руководством по эксплуатации включают электронный блок термометра.

• 6.2.2. Подключают к электронному блоку термометра первичный преобразователь термоэлектрический (зонд).

• 6.2.3. На дисплее прибора отображается значение температуры, соответствующее текущему значению температуры окружающего воздуха в лаборатории.

• 6.2.4. В случае индицирования каких-либо кодов ошибки поверку прекращают.

• 6.2.5. Операции по п.п. 6.2.2-6.2.4 выполняют поочередно для всех внешних преобразователей термоэлектрических (зондов), входящих в комплект поставки термометра.

• 6.2.6. Результаты проверки считают положительными, если выполняются вышеперечисленные требования.

  • 6.3. Определение абсолютной погрешности измерений температуры

• 6.3.1.1.  Погрешность определяют для каждого поверяемого измерительного канала и типа НСХ входных сигналов не менее, чем в трех контрольных точках, находящихся внутри диапазона измерений, включая нижний и верхний пределы диапазона.

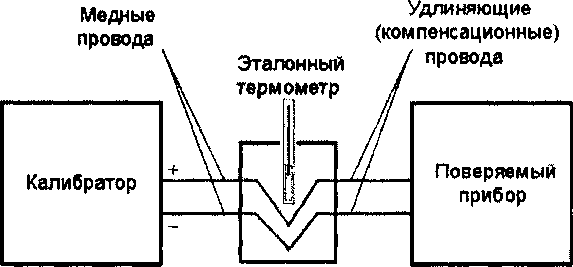

• 6.3.1.2.   Собирают схему согласно рисунку 1.



Термостат

Рисунок 1

• 6.3.1.3.  а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к калибратору многофункциональному и коммуникатору BEAMEX МС6 (-R).

• 6.3.1.4.  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

• 6.3.1.5.  После стабилизации показаний поверяемого термометра, снимают их с дисплея электронного блока.

• 6.3.1.6.  Рассчитывают основную абсолютную погрешность (Дт, °C) для каждой поверяемой точки по формуле 1:

^=т_с„-т_э       (1)

где: Тэ - среднее арифметическое значение сигнала, воспроизводимое эталонным прибором в температурном эквиваленте, °C;

Теи - среднее арифметическое значение, индицируемое на дисплее электронного блока, °C

• 6.3.1.7.   Повторяют операции по п.п. 6.3.1.4-6.3.1.6 для остальных поверяемых точек и поочередно для измерительных каналов и типов НСХ входных сигналов.

• 6.3.1.8.  Полученные значения во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Термометры цифровые RGK моделей СТ-11, СТ-12, изготавливаемые фирмой «UNI-TREND TECHNOLOGY (CHINA) СО., LTD», Китай.

• 6.3.2.1.  Погрешность измерений термометра в комплекте с первичным преобразователем термоэлектрическим (зондом) определяют для каждого поверяемого измерительного канала, и всех первичных преобразователей термоэлектрических (зондов), входящих в комплект поставки не менее, чем в четырех контрольных точках, находящихся внутри диапазона измерений, включая нижний и верхний пределы диапазона.

• 6.3.2.2.  В зависимости от назначения (способа измерений) используемого зонда, поверку проводят с помощью разного метрологического оборудования.

При использовании зонда предназначенного для измерений температуры жидких, газообразных, сыпучих сред (зонды моделей TR-01S, TR-10A, TR-10W) поверку проводят с помощью криостатов (термостатов) и (или) калибраторов температуры методом непосредственного сличения с эталонным термометром сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8.

При использовании зонда предназначенного для измерений температуры поверхностей твердых тел (зонд модели TR-10S) поверку проводят с помощью калибраторов температуры поверхностных (с использованием специальной теплопроводящей пасты).

• 6.3.2.3.  В соответствии с руководством по эксплуатации подключают к электронному блоку термометра первичный преобразователь термоэлектрический (зонд).

• 6.3.2.4.  При поверке термометра с помощью криостата (термостата) первичный преобразователь (зонд) поверяемого термометра погружают в рабочую зону криостата (термостата) вместе с эталонным термометром при этом, предварительно (в случае необходимости) поместив зонд поверяемого термометра в защитный герметичный чехол.

• 6.3.2.5.  При поверке термометра с помощью калибратора температуры первичный преобразователь поверяемого термометра и эталонный термометр опускают на дно отверстий вставного блока калибратора, расположенных в непосредственной близости друг от друга. При наличии пустых отверстий в блоке сравнения необходимо закрыть их металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

• 6.3.2.6.  При поверке термометра с помощью калибратора температуры поверхностного (с использованием специальной теплопроводящей пасты) прижимают первичный преобразователь поверяемого термометра к центру рабочей поверхности калибратора.

• 6.3.2.7.  В соответствии с эксплуатационной документацией устанавливают на оборудовании первую температурную точку.

• 6.3.2.8.  После установления заданной температуры и установления теплового равновесия между эталонным термометром, первичным преобразователем поверяемого термометра и термостатирующей средой (стабилизации показаний эталонного и поверяемого термометра) снимают не менее 5 показаний (в течение 5 минут) с дисплея поверяемого термометра и эталона.

• 6.3.2.9.  Рассчитывают погрешность измерений температуры термометра (Ат, °C) для каждой поверяемой точки по формуле 2:

⁼ Т_си ~ Т₃         (2)

где: Теи - среднее арифметическое значение температуры, измеренное поверяемым прибором, °C,

Тэ - среднее арифметическое значение температуры, измеренное эталоном,

• 6.3.2.10. Повторяют операции по п.п. 6.3.2.7 - 6.3.2.9 для остальных поверяемых точек и поочередно для каждого поверяемого измерительного канала, и всех первичных преобразователей термоэлектрических (зондов), входящих в комплект поставки.

• 6.3.2.11. Полученные значения во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Термометры цифровые RGK моделей СТ-11, СТ-12, изготавливаемые фирмой «UNI-TREND TECHNOLOGY (CHINA) СО., LTD», Китай.

• 7.1  Средства измерений, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

• 7.2 При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на средство измерений оформляется извещение о непригодности к применению.

Разработали:

Научный сотрудник

отдела метрологического обеспечения термометрии ФГУП «ВНИИМС»

Начальник

отдела метрологического обеспечения термометрии ФГУП «ВНИИМС»

6
