Методика поверки «ГСИ.Дефектоскопы ультразвуковые УДС2М-35» (МП 008.Д4-21)

И.С. Филимонов

2021 г.

директора по инновациям

ФГУП «ВНИИОФИ»

Главный научный сотрудник

ИИОФИ»

ФГУП

Москва 2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ.. 5

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8    ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

1 Общие положения

• 1.1 Настоящая методика поверки распространяется на дефектоскопы ультразвуковые УДС2М-35 (далее по тексту - дефектоскопы), предназначенные для измерений координат залегания дефектов, временных интервалов, оценки параметров по амплитуде отражённых сигналов и регистрации дефектов в рельсах железнодорожного пути (вторичный контроль), сварных стыках, выполненных электроконтактной и алюминотермитной (АЛТС) сваркой, а также для досварочного контроля концевых участков новых и старогодных рельсов перед их сваркой на рельсосварочных предприятиях или в пути, и устанавливает методы и средства их первичной и периодических поверок. По итогам проведения поверки должна обеспечиваться прослеживаемость к ГЭТ 1-2018, ГЭТ 193-2011, ГЭТ 2-2010, ГЭТ 182-2010. Поверка выполняется методом прямых измерений.

• 1.2 Интервал между поверками - 1 год.

• 1.3 Метрологические характеристики дефектоскопов указаны в таблице 1.

Таблица 1 - Метрологические характеристики дефектоскопов

2 Перечень операций поверки средства измерений

• 2.1 При проведении первичной и периодической поверок должны выполняться операции, указанные в таблице 2.

Таблица 2 - Операции первичной и периодической поверок

• 2.2 Поверку дефектоскопа осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.3 Поверка дефектоскопа прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а дефектоскоп признают не прошедшим поверку.

• 2.4 При получении отрицательного результата по пункту 7.4.4 методики поверки признается непригодным к применению пьезоэлектрический преобразователь (далее по тексту - ПЭП), если хотя бы с одним ПЭП из комплекта поставки дефектоскоп полностью прошел операцию поверки.

3 Требования к условиям проведения поверки

• 3.1 При проведении поверки должны соблюдаться следующие требования:

  • • температура окружающего воздуха, °C:                    (20 ± 5);

  • • относительная влажность воздуха, %, не более             от 50 до 75;

  • • атмосферное давление, мм рт.ст.                           (750 ± 30);

  • • напряжение сети переменного тока, В                     от 187 до 242;

  • • частота сети переменного тока, Гц                         (50 ± 1).

4 Требования к специалистам, осуществляющим поверку

• 4.1 К проведению поверки допускаются лица:

• - изучившие настоящую методику поверки и руководство по эксплуатации дефектоскопа;

• - прошедшие обучение на право проведения поверки по требуемому виду измерений.

5 Метрологические и технические требования к средствам поверки

• 5.1 При проведении поверки применяются средства, указанные в таблице 3.

• 5.2  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого дефектоскопа с требуемой точностью.

• 5.3 Средства поверки должны быть аттестованы (поверены) в установленном порядке.

Таблица 3 - Метрологические и технические требования к средствам поверки

6 Требования (условия) по обеспечению безопасности проведения поверки

• 6.1 Работа с дефектоскопами и средствами поверки должна проводиться согласно требованиям безопасности, указанным в нормативно-технической и эксплуатационной документации на дефектоскопы и средства поверки.

• 7 Проведение поверки

7.1 Внешний осмотр средства измерений

• 7.1.1 Внешним осмотром дефектоскопа должно быть установлено:

• • наличие маркировки, подтверждающей тип и заводской номер;

• • соответствие комплектности поверяемого дефектоскопа его паспорту;

• • отсутствие на наружных поверхностях дефектоскопа и его комплектующих повреждений, влияющих на его работоспособность, и загрязнений, препятствующих проведению поверки;

• • целостность пломбировки;

• • наличие знака утверждения типа на титульном листе руководства по эксплуатации и на информационной табличке электронного блока дефектоскопа.

• 7.1.2 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если дефектоскоп соответствует требованиям, приведенным в пункте 7.1.1.

7.2 Подготовка к поверке и опробование средства измерений

• 7.2.1 Если дефектоскоп и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в п. 3.1, то их выдерживают при этих условиях не менее часа, или времени, указанного в эксплуатационной документации на поверяемый дефектоскоп и средства поверки.

• 7.2.2 Перед проведением поверки, средства поверки и дефектоскоп подготовить к работе в соответствии с технической документацией на них.

• 7.2.3 Зарядить встроенный источник питания дефектоскопа зарядным устройством, входящим в его комплект поставки.

• 7.2.4 Включить дефектоскоп, нажав клавишу

  и удерживая ее не менее 3 с.

  • 7.2.5 Нажатием клавиши

  • 7.2.6 Вращением и торцевым нажатием ручки энкодера на правой стороне электронного блока дефектоскопа выбрать и загрузить настройку «Проверка по ТУ».

  J открыть меню основных настроек и вращением ручки

вывести экранную форму «Архив настроек».

• 7.2.7 Нажатием клавиши UJ правого энкодера выбрать строку «ПЭП».

• 7.2.8 Двукратным нажатием клавиши F1 - «№ ПЭП» выполнить переход в экранную форму «БД ПЭП». Вращением ручки правого энкодера выбрать учетную запись ПЭП «П112-2.5» и нажатием клавиши F3 - «Загрузить» вывести на экран осциллограмму сигналов в развертке типа А.



  7.2.9 По изображению пиктограммы

в строке состояния на экране дефектоскопа убедиться в том, что включен раздельный режим работы 1-го канала. В случае

несоответствия, нажатием клавиши L

ручки правого энкодера EN2 выбрать строку «Настр. канала» и нажатием клавиши F1 -«Сх. прозв.» выбрать необходимый режим «1-разд.».

• 7.2.10 При наличии пиктограммы

  в строке состояния на экране дефектоскопа

ГТ необходимо выключить ВРЧ. Для этого нажатием клавиши LL настроек, вращением ручки правого энкодера EN2 выбрать строку «ВРЧ». Нажатием клавиши F1 вначале активизировать окно «ВРЧ», а затем повторным нажатием установить значение «Выкл.».

• 7.2.11 Подключить соединительный кабель PC ПЭП из состава дефектоскопа к

разъемам 1**) и 14) на верхней панели дефектоскопа в соответствии с маркировкой на кабеле ПЭП.                 ____

• 7.2.12 Нажатием клавиши ^UD открыть экранную форму «дБ» и вращением ручки правого энкодера установить усиление равным У = 20 дБ.

• 7.2.13 Установить ПЭП дефектоскопа на смоченную контактной жидкостью поверхность меры № ЗР из комплекта мер ультразвуковых ККО-3 для выявления опорного отражателя отверстия диаметром 6 мм на глубине 44 мм, совместив продольные оси симметрии контактных плоскостей ПЭП и меры. В качестве контактной жидкости рекомендуется использовать минеральное масло.

Э     ЭЛ

• 7.2.14 Подключить соединительный кабель PC ПЭП к разъемам “ ^у и “ ^у на верхней панели дефектоскопа в соответствии с маркировкой на кабеле ПЭП. По

изображению пиктограммы

том, что включен раздельный режим работы 2-го канала. Повторить пункты 7.2.10, 7.2.12 -

• 7.2.13 на втором канале дефектоскопа.

7.2.15 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если подтверждается общая работоспособность дефектоскопа, регулировка параметров настройки и отображаются сигналы от отверстия диаметром 6 мм и от донной поверхности меры № ЗР из комплекта мер ультразвуковых ККО-3.

7.3 Проверка программного обеспечения средства измерений

• 7.3.1 Выполнить пункт 7.2.4.

• 7.3.2 Нажатием клавиши открыть меню основных настроек и вращением ручки правого энкодера выбрать строку «Справка».

• 7.3.3 Нажатием клавиши «F3» выполнить переход в экранную форму «О программе».

• 7.3.4 В левом верхнем углу появившегося окна в строке «Основная программа» прочитать номер версии ПО.

• 7.3.5 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 4.

Таблица 4 - Идентификационные данные ПО дефектоскопа

• 7.4 Определение метрологических характеристик средства измерений

  • 7.4.1 Определение частоты и отклонения установки частоты генератора импульсов возбуждения от номинального значения; определение размаха зондирующего импульса и отклонения установки размаха зондирующего импульса от номинального значения

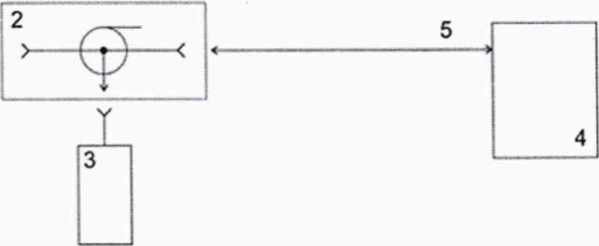

    • 7.4.1.1 Собрать схему согласно рисунку 1.



4Z XZ

2~) ^{1 2 3 4 5 6}

• 7.4.1.8 Подключить кабель BNC к разъёму «2 *£/» на верхней панели электронного блока.

• 7.4.1.9 Выполнить пункт 7.4.1.3.

• 7.4.1.10 При помощи клавиши «F1» установить совмещённый режим работы второго канала «2-Совм».

• 7.4.1.11 Выполнить пункты 7.4.1.5 - 7.4.1.7 для второго канала.

• 7.4.1.12 Произвести обработку результатов измерений в соответствии с пунктом 8.1.

7.4.2 Определение диапазона и абсолютной погрешности измерений временных интервалов

• 7.4.2.1 Выполнить пункты 7.2.4 - 7.2.6, 7.4.1.3.

• 7.4.2.2 При помощи клавиши «F1» установить раздельный режим работы первого канала «1-Разд».

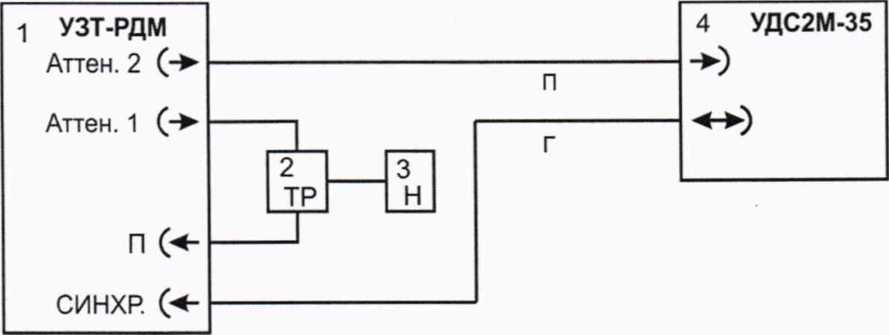

• 7.4.2.3 Собрать стенд по рисунку 2 для измерения параметров при раздельной схеме генераторно-приёмного тракта дефектоскопа. Включить электронный блок тестера УЗТ-РДМ.



• 1 - Тестер УЗТ-РДМ          3 - Нагрузка из комплекта тестера

• 2 - Тройник BNC             4 - Электронный блок дефектоскопа

Рисунок 2 - Стенд для измерения параметров при раздельной схеме генераторно-приемного тракта дефектоскопа

• 7.4.2.4 Нажатием клавиши 1 открыть меню основных настроек и вращением ручки правого энкодера выбрать строку «Настройки».

• 7.4.2.5 С помощью нажатия клавиши «F4» активизировать окно «Доп. настр.» и установить значение «ВКЛ» снова нажав клавишу «F4». Вращением и нажатием ручки правого энкодера установить единицы измерения микросекунды «ps».

• 7.4.2.6 Нажатием клавиши L=J открыть меню основных настроек и вращением ручки правого энкодера выбрать строку «ПЭП». Нажатием клавиши «F4» активизировать окно «2Тп, мкс» и вращением ручки правого энкодера установить значение времени задержки в призме равным 0 мкс.

• 7.4.2.7 Нажатием клавиши LEU вывести на экран экранную форму управления развёрткой. Нажатием клавиши «F2» активизировать окно «Задержка, ps» и вращением ручки правого энкодера установить значение времени задержки развёртки равным 0 мкс. Нажатием клавиши «Fl» активизировать окно «Длит., ps» и вращением ручки правого энкодера установить значение длительности развёртки равным 460 мкс.

  7.4.2.8 Нажатием клавиши



  вывести на экран дефектоскопа экранную форму

управления стробами. Нажатием клавиши «F2» активизировать окно «2-Задер., ps» и вращением ручек правого и, при необходимости, левого энкодера установить значение времени задержки строба № 2 равным 0 мкс.

zjD

• 7.4.2.9 Нажатием клавиши J активизировать окно «Усиление» и вращением ручки правого энкодера установить значение усиления равным 20 дБ.

• 7.4.2.10 Выполнить пункт 7.2.10.

• 7.4.2.11 Подготовить тестер УЗТ-РДМ к работе в качестве генератора радиоимпульса. В начальной экранной форме тестера УЗТ-РДМ выбрать и активизировать строку «Параметры ЭБ»:

• - в строке меню «Синхр.» установить внешнюю синхронизацию генератора;

• - в строке меню «ГРИ2» установить значение для параметра «Частота» 2500 кГц и «Источник» - внутренний;

• - в строке меню «ГРИ1» установить значение для параметра «Задержка» 1,0 мкс, значение для параметра «N периодов» 1;

• - в строке меню «Развертка» установить значение для параметра «Задержка» 0 мкс и значение для параметра «Длительность» 15 мкс;

• - в строке меню «Маркер» установить значение для параметра «Задержка» 0,5 мкс и значение для параметра «Длительность» 13 мкс;

• - в строке меню «Аттен.» установить значение для параметра «Затухание» 0 дБ и значение для параметра «Амплитуда» 300 мВ;

• - в строке меню «Усилитель» установить значение «Усиление» сигнала на экране тестера такой величины, чтобы его амплитуда находилась на уровне нижней границы верхней клетки;

• - удостовериться, что в строке меню «Аттен.» установлена амплитуда 300 мВ, в случае несоответствия установить необходимое значение.

• - в строке меню «Аттен.» активизировать строку «Затухание, дБ» и, вращая ручку энкодера тестера, отрегулировать амплитуду, чтобы сигнал на экране дефектоскопа находился на уровне 50 % экрана. Убедиться в срабатывании звуковой сигнализации срабатывания системы второго строба (далее по тексту - АСД2).

• 7.4.2.12 Записать в протокол поверки (Приложение А) значение задержки радиоимпульса «Ь> с экрана дефектоскопа.

• 7.4.2.13 В строке меню тестера «ГРИ1» установить задержку радиоимпульса - 10 мкс.

  вывести на экран дефектоскопа экранную форму

• 7.4.2.14 Нажатием клавиши управления стробами. Нажатием клавиши «F2» активизировать окно «2-Задер., ps» и вращением ручки правого энкодера установить строб № 2 так, чтобы он пересекал полученный от тестера импульс. Убедиться в срабатывании АСД2 дефектоскопа.

• 7.4.2.15 Выполнить пункт 7.4.2.12.

• 7.4.2.16 Выполнить измерения по пунктам 7.4.2.13 - 7.4.2.14 для значений задержки радиоимпульса 100 и 450 мкс.

• 7.4.2.17 Выполнить измерения по пунктам 7.4.2.11 - 7.4.2.16 еще два раза. Полученный результат усреднить.

• 7.4.2.18 Переключить кабели BNC с первого канала на второй.

• 7.4.2.19 Выполнить пункты 7.2.5 - 7.2.6, 7.4.1.3.

• 7.4.2.20 При помощи клавиши «F1» установить раздельный режим работы второго канала «2-Разд».

• 7.4.2.21 Повторить пункты 7.4.2.4 - 7.4.2.17 для второго канала.

• 7.4.2.22 Произвести обработку результатов измерений в соответствии с пунктом 8.2.

7.4.3 Определение диапазона и отклонения установки усиления

• 7.4.3.1 Выполнить последовательно пункты 7.4.2.1 - 7.4.2.3, 7.2.10.

• 7.4.3.2 Нажатием клавиши IJ активизировать окно «Усиление» и вращением ручки правого энкодера установить значение усиления равным 0 дБ.

• 7.4.3.3 Подготовить тестер УЗТ-РДМ к работе в качестве генератора радиоимпульса. В начальной экранной форме тестера УЗТ-РДМ выбрать и активизировать строку «Параметры ЭБ»:

• - в строке меню «Синхр.» установить внешнюю синхронизацию генератора;

• - в строке меню «ГРИ2» установить значение для параметра «Частота» 2500 кГц и «Источник» - внутренний;

• - в строке меню «ГРИ1» установить значение для параметра «Задержка» 50 мкс, значение для параметра «N периодов» 10;

• - в строке меню «Развертка» установить значение для параметра «Задержка» 45 мкс и значение для параметра «Длительность» 15 мкс;

• - в строке меню «Маркер» установить значение для параметра «Задержка» 4 мкс и значение для параметра «Длительность» 8 мкс;

• - в строке меню «Усилитель» установить значение для параметра «Усиление» 50 дБ;

• - в строке меню «Аттен.» установить значение для параметра «Затухание» 0 дБ и значение для параметра «Амплитуда» 800 мВ,

• - в строке меню «Усилитель» установить значение «Усиление» сигнала на экране тестера такой величины, чтобы его амплитуда находилась на уровне нижней границы верхней клетки.

• 7.4.3.4 В строке меню тестера «Аттен.» установить значение для параметра «Затухание», при котором плоская вершина сигнала на экране дефектоскопа установиться на пороговый уровень. Записать в протокол поверки (Приложение А) показания отсчетных устройств аттенюатора тестера No, дБ.

• 7.4.3.5 Изменить значение усиления приемника канала, индицируемое на экране дефектоскопа, на значение 10 дБ. В строке меню тестера «Аттен.» установить значение для параметра «Затухание», при котором плоская вершина сигнала на экране дефектоскопа установиться на пороговый уровень. Записать в протокол поверки показания отсчетных устройств аттенюатора тестера G_H3Mi, дБ. При наличии шумов в сигнале, с пороговым уровнем следует совмещать условную «среднюю линию» плоской вершины сигнала.

• 7.4.3.6 Выполнить пункт 7.4.3.5 для значений У [ном равных 20; 30, 40, 50 и 60 дБ.

• 7.4.3.7 Выполнить пункты 7.4.3.3 - 7.4.3.6 еще два раза.

• 7.4.3.8 Убедиться, что возможно установить значение усиления на дефектоскопе равным 80 дБ.

• 7.4.3.9 Выполнить пункты 7.4.3.1 - 7.4.3.6 для второго канала.

• 7.4.3.10 Произвести обработку результатов измерений в соответствии с пунктом 8.3.

7.4.4 Определение диапазона и абсолютной погрешности измерений координат залегания дефектов

• 7.4.4.1 Выполнить пункты 7.4.2.1, 7.4.1.4 и 7.2.10.

• 7.4.4.2 Подключить наклонный пьезоэлектрический преобразователь (далее - ПЭП) к разъему дефектоскопа 1 с помощью соединительного кабеля из комплекта поставки дефектоскопа.

• 7.4.4.3 Нажатием клавиши l=J открыть меню основных настроек и вращением ручки правого энкодера выбрать строку «ПЭП». Двойным нажатием клавиши «F1» выполнить переход в экранную форму «БД ПЭП». Вращением ручки правого энкодера выбрать учетную запись наклонного ПЭП и нажатием клавиши «F3» - «Загрузить» вывести на экран осциллограмму сигналов в развертке типа А.

• 7.4.4.4 Предварительно должны быть измерены (или взяты из сертификата калибровки ПЭП) и внесены в базу данных ПЭП параметры подключённого ПЭП:

• - время распространения ультразвуковых колебаний в призме ПЭП (2Тп, мкс);

• - угол ввода а,...°.

Если на ПЭП отсутствует свидетельство о калибровке, то определить точку ввода и время распространения ультразвуковых колебаний в призме ПЭП на мере № 3 из комплекта ККО-3, а угол ввода УЗ волны ПЭП на мере № 2 в следующей последовательности:

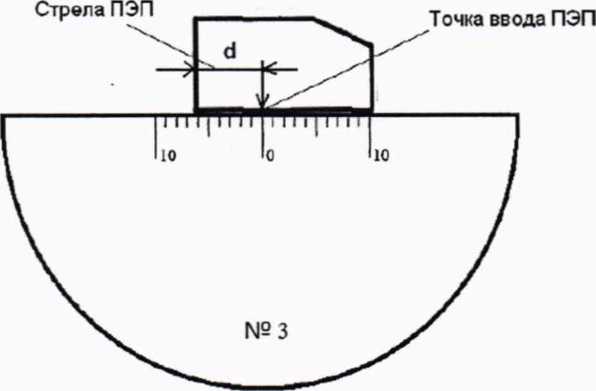

Рисунок 3 - Определение точки ввода ПЭП

• 7.4.4.4.1 Определение точки ввода ПЭП:

• - нажатием клавиши I = J открыть меню основных настроек, вращением правой ручки энкодера выбрать строку «ПЭП». Нажатием клавиши «F4» активизировать окно «2Тп, мкс» и вращением ручек правого (левого, при необходимости изменения разряда) энкодера установить значение времени распространения ультразвуковых колебаний в призме равным 0 мкс;

• - нажатием клавиши СЕЮ вывести на экран экранную форму управления развёрткой. Нажатием клавиши «F2» активизировать окно «Задержка, ps» и вращением ручки правого энкодера установить значение времени задержки развёртки равным 0 мкс. Нажатием клавиши «F1» активизировать окно «Длит., ps» и вращением ручки правого (левого, при необходимости изменения разряда) энкодера установить значение длительности развёртки равным 150 мкс;

• - установить ПЭП на поверхность меры № 3 из комплекта мер ультразвуковых ККО-3, обработанную контактной жидкостью;

• - перемещая ПЭП вперед-назад и поворачивая его вокруг оси от ± 5 до ± 10 угловых градусов, добиться максимального уровня эхо-сигнала от цилиндрической поверхности меры № 3. При необходимости выставить амплитуду отражённого сигнала на уровне 50 % экрана, нажатием клавиши I^UP J открыть экранную форму «Усиление» и вращением ручки правого энкодера выполнить регулировку усиления;

• - метка «О» на боковой поверхности меры № 3 из комплекта мер ультразвуковых ККО-3, перенесенная на боковую поверхность ПЭП, указывает на точку ввода ПЭП (рисунок 3).

• 7.4.4.4.2 Определение времени распространения ультразвуковых колебаний в призме ПЭП:

• - перемещая ПЭП вперед-назад и поворачивая его вокруг оси от ± 5 до ± 10 угловых градусов, регулируя усиление дефектоскопа, получить на экране два сигнала от цилиндрической поверхности меры № 3 из комплекта мер ультразвуковых ККО-3 максимальной амплитуды;

• - установить строб на первый сигнал и зафиксировать время прихода первого сигнала - показания Т1;

• - установить строб на второй сигнал и зафиксировать время прихода второго сигнала - показания Т2;

• - выполнить пункты 8.4.1 - 8.4.2.

• 7.4.4.4.3 Определение угла ввода ПЭП:

• - установить ПЭП на поверхность меры № 2 из комплекта мер ультразвуковых ККО-3, обработанную контактной жидкостью;

• - перемещая ПЭП вперед-назад по мере № 2 и поворачивая его вокруг оси от ± 5 до ± 10 угловых градусов, получить на экране дефектоскопа эхо-сигнал максимальной амплитуды от отверстия диаметром 6 мм;

• - для ПЭП с углами ввода в диапазоне от 40 до 64 градусов включительно, угол ввода определять по отверстию диаметром 6 мм, залегающему на глубине 44 мм. Для ПЭП с углами ввода в диапазоне от 65 до 75 градусов включительно, угол ввода определять по отверстию диаметром 6 мм, залегающему на глубине 15 мм.

• - отсчет угла ввода ПЭП осуществлять по точке ввода ПЭП, определенной в п. 7.4.4.4.1;

• - измерение угла ввода ПЭП следует повторить не менее трех раз, результат усреднить.

• 7.4.4.5 Для измерения координат дефекта установить следующие параметры на дефектоскопе:

• 1) в экранной форме «ПЭП»:

• - в окне «2Тп, мкс» - значение времени распространения ультразвуковых колебаний в призме, указанное в сертификате калибровки на ПЭП или измеренное в пункте 7.4.4.4.2;

• - в окне «Угол ввода, °»- значение угла ввода, указанное в сертификате калибровки на ПЭП или измеренное в пункте 7.4.4.4.3;

• 2) в экранной форме «Настройки» установить в окне «Уровень доступа» -«Наладчик»;

• 3) в экранной форме «Настр. канала» в окне «Сузк, м/с» нажатием клавиши «F5» и вращением ручки правого энкодера установить значение в соответствии с данными о скорости распространения УЗК из свидетельства о поверке на меру № 2 из комплекта мер ультразвуковых ККО-3 или рассчитанное в пункте 8.4.2.

• 7.4.4.6 Установить ПЭП на поверхность меры № 2 из комплекта мер ультразвуковых ККО-3, обработанную контактной жидкостью (рисунок 4).

  			4---►	Z
  		L
  		4---------------------------------------	---►	□
  		|||||||||||||||||||И|П11ртщ1т]1тп1ттт1111 ir|i 1 п 11	НИ	I 1 Г 1 1 I
  	0	10 20 30   40      50	а	70    ©
  н
  	Г
  		05 09     01	08
  		lliiilllllllllllllll 11 1 1 1 1 1 1 1 L	I	о

Рисунок 4 - Определение координат дефекта при работе с наклонным ПЭП

Н - глубина залегания дефекта, L - расстояние от точки ввода до проекции дефекта на поверхность, R - расстояние по лучу, d - стрела преобразователя, а - угол ввода

• 7.4.4.7 Перемещая ПЭП по поверхности меры № 2 получить эхо-сигнал максимальной амплитуды от отверстия диаметром 6 мм, залегающего на глубине 44 мм.

• 7.4.4.8 Изменить диапазон развертки так, чтобы эхо-сигнал от дефекта располагался по центру экрана.

• 7.4.4.9 Изменить усиление на дефектоскопе так, чтобы эхо-сигнал от отражателя занимал не менее 50 % высоты экрана.

• 7.4.4.10 Нажатием клавиши        вывести на экран экранную форму управления

стробами. При необходимости, нажатием клавиши «F2» активизировать окно «2-Задер., ps» и вращением ручки правого энкодера установить Строб 2 на полученный сигнал от отражателя. На экран дефектоскопа выводятся результаты измерений:

• - Н - глубина залегания дефекта;

• - L - расстояние от точки ввода до проекции дефекта на поверхность.

• 7.4.4.11 Выполнить пункты 7.4.4.5 - 7.4.4.10 еще четыре раза.

• 7.4.4.12 Подключить наклонный ПЭП к разъему дефектоскопа 2 *5 с помощью соединительного кабеля из комплекта поставки дефектоскопа и выполнить пункты 7.4.4.1,

• 7.4.4.3 - 7.4.4.11 для второго канала дефектскопа.

• 7.4.4.13 Выполнить пункты 7.4.4.1 - 7.4.4.12 со всеми наклонными ПЭП из комплекта поставки дефектоскопа.

• 7.4.4.14 Для раздельно-совмещенных прямых ПЭП установить следующие параметры настройки дефектоскопа:

- нажатием клавиши 1= открыть меню основных настроек и вращением ручки правого энкодера выбрать строку «Настр. канала». Несколькими нажатиями клавиши «F1» установить раздельный режим работы первого канала «1-Разд».

• - нажатием клавиши       открыть меню основных настроек, вращением ручки

правого энкодера выбрать строку «ПЭП». Двукратным нажатием клавиши «F1» выполнить переход в экранную форму «БД ПЭП». Вращением ручки правого энкодера выбрать учетную запись раздельно-совмещенного ПЭП и нажатием клавиши F3 - «Загрузить» вывести на экран осциллограмму сигналов в развертке типа А.

• - выполнит пункт 7.2.10.

• 7.4.4.15 Подключить соединительный кабель раздельно-совмещенного ПЭП к разъемам 14) и 14) на верхней панели дефектоскопа в соответствии с маркировкой на кабеле ПЭП.

• 7.4.4.16 Установить ПЭП на рабочую поверхность меры № 2 в бездефектное место (отмечено стрелкой 20 мкс), предварительно нанеся на нее слой контактной жидкости.

  7.4.4.17 Нажатием клавиши I

1J открыть меню основных настроек, вращением ручки энкодера выбрать строку «ПЭП». Нажатием клавиши «F4» активизировать окно «2Тп» и вращением ручки правого (левого, при необходимости изменения разряда) энкодера установить значение времени распространения в призме равным 0 мкс. Нажатием

клавиши I J, а затем вращением ручки правого энкодера изменить усиление дефектоскопа так, чтобы эхо-сигнал от отражателя занимал не менее 50 % высоты экрана.

вывести на экран экранную форму управления стробами. При необходимости, нажатием клавиши «F2» активизировать окно «2-Задер., ps» и вращением ручки правого энкодера установить Строб 2 на полученный отражённый сигнал. Зафиксировать показания значения времени прихода первого отражённого сигнала tj, мкс.                                 _____

U открыть меню основных настроек, вращением правой ручки энкодера выбрать строку «ПЭП». Нажатием клавиши «F4» активизировать окно «2Тп» и вращением ручки правого энкодера установить значение времени, определенное в пункте 8.4.6.

• 7.4.4.20 Нажатием клавиши       вывести на экран экранную форму управления

стробами. При необходимости, нажатием клавиши «F2» активизировать окно «2-Задер., ps» и вращением ручки правого энкодера установить Строб 2 на полученный первый отражённый сигнал. На экран дефектоскопа выводятся результаты измерений толщины меры № 2.

• 7.4.4.21 Повторить измерения толщины меры № 2 еще четыре раза, каждый раз заново устанавливая ПЭП на меру № 2 из комплекта мер ультразвуковых ККО-3.

• 7.4.4.22 Перемещая прямой ПЭП по мере № 2 получить наибольшую амплитуду сигнала на дефектоскопе от отверстия диаметром 6 мм, залегающего на глубине 41 мм.

• 7.4.4.23 Выполнить измерения глубины залегания дефекта аналогично пунктам 7.4.4.20-7.4.4.21.

• 7.4.4.24 Выполнить пункт 7.4.4.16.

• 7.4.4.25 Изменяя положение строба 2, выявить четвертое отражение донного сигнала

  "dB

на 236 мм. Нажатием клавиши      а затем вращением ручки правого энкодера изменить

усиление дефектоскопа так, чтобы измеряемый эхо-сигнал занимал не менее 50 % высоты экрана.

• 7.4.4.26 Выполнить измерения глубины залегания дефекта аналогично пунктам 7.4.4.20-7.4.4.21.

• 7.4.4.27 Выполнить пункты 7.4.4.14 - 7.4.4.26 для второго канала дефектоскопа.

• 7.4.4.28 Произвести обработку результатов измерений в соответствии с пунктом 8.4.

• 8 Подтверждение соответствия средства измерений метрологическим требованиям

8.1 Расчет отклонения установки частоты генератора импульсов возбуждения и отклонения установки размаха зондирующего импульса от номинального значения

• 8.1.1 Результатом измерений длительности периода двухполярного зондирующего импульса по пунктам 7.4.1.6 - 7.4.1.7 является среднее арифметическое значение длительности периода двухполярного зондирующего импульса Т, мкс, рассчитываемое по формуле (1):



(1)

где Т, - значение i-ro измерения, мкс; т - количество измерений.

• 8.1.2 Определить частоту генератора импульсов возбуждения F, МГц, по формуле (2):



(2)

• 8.1.3 Рассчитать отклонение установки частоты генератора импульсов возбуждения от номинального значения AF, МГц, по формуле (3):

AF = F-Fq,

где F - значение частоты генератора импульсов возбуждения, МГц;

Fq - номинальное значение частоты генератора импульсов возбуждения, указанное в таблице 5, МГц.

• 8.1.4 Результатом измерений размаха двухполярного прямоугольного зондирующего импульса (на нагрузке 50 Ом) с помощью осциллографа по пункту 7.4.1.5 является среднее арифметическое значение размаха зондирующего импульса (на нагрузке 50 Ом) U, В, рассчитываемое по формуле (4):



(4)

где t/j - значение i-ro измерения, В;

т - количество измерений.

• 8.1.5 Рассчитать отклонение установки размаха зондирующего импульса, АС/, В, по формуле (5):

ДС7=

где U - среднее арифметическое измеренное значение размаха зондирующего импульса, В;

Uo - номинальное значение размаха зондирующего импульса, указанное в таблице 5, В.

• 8.1.6 Дефектоскоп считается прошедшим операцию поверки по пункту 7.4.1 с положительным результатом, если полученные значения соответствуют таблице 5.

Таблица 5 - Метрологические характеристики

8.2 Расчет абсолютной погрешности измерений временных интервалов

• 8.2.1 Результатом измерений временных интервалов по пункту 7.4.2 является среднее арифметическое значение задержки радиоимпульса t„3_M. мкс, рассчитываемое для каждого значения задержки по формуле (1).

• 8.2.2 Для каждого значения задержки рассчитать абсолютную погрешность измерений временных интервалов At, мкс, по формуле (6):

  ?сдв>

(6)

где - среднее арифметическое значение задержки радиоимпульса, измеренное дефектоскопом, мкс;

t_Cde - значение задержки радиоимпульса, установленное на тестере, мкс.

• 8.2.3 Дефектоскоп считается прошедшим операцию поверки по пункту 7.4.2 с положительным результатом, если полученные значения соответствуют таблице 6.

Таблица 6 - Метрологические характеристики

8.3 Расчет отклонения установки усиления

• 8.3.1 Результатом измерений значения усиления по пункту 7.4.3 является среднее

арифметическое значение усиления на аттенюаторе тестера      дБ, рассчитываемое в

каждой точке диапазона по формуле (1).

• 8.3.2 Для каждой точки диапазона рассчитать отклонение установки усиления AG, дБ, по формуле (7):

AG= Gi^i-Go - G_HOM,                               (7)

где G_ia„_; - измеренное среднее арифметическое значение усиления на аттенюаторе тестера, дБ;

Go .начальное ослабление аттенюатора тестера, дБ;

G_H0M - значение усиления, установленное на дефектоскопе, дБ.

• 8.3.3 Дефектоскоп считается прошедшим операцию поверки по пункту 7.4.3 с положительным результатом, если полученные значения соответствуют таблице 7.

Таблица 7 - Метрологические характеристики

8.4 Расчет абсолютной погрешности измерений координат залегания дефектов

• 8.4.1 Рассчитать время распространения ультразвуковых колебаний в призме t₃, мкс, для наклонных ПЭП по формуле (8):

t₃ = (3 • Tj- Т^/2,                                    (8)

где Г/ - измеренное значение времени прихода первого сигнала, мкс, Т₂ - измеренное значение времени прихода второго сигнала, мкс.

• 8.4.2 Рассчитать скорость поперечной волны в образце И, м/с, по формуле (9):

V=(lOOOL)/(Ti-tJ,                     (9)

где L - диаметр меры № 3, мм, в соответствии со свидетельством о поверке;

Т] - измеренное значение времени прихода первого сигнала, мкс;

t₃ - время распространения ультразвуковых колебаний в призме ПЭП, мкс.

• 8.4.3 Результатом измерений глубины залегания дефекта по пунктам 7.4.4.10 -7.4.4.11 является среднее арифметическое значение глубины залегания дефекта Н_изл{, мм, для наклонного ПЭП, рассчитываемое по формуле (1).

• 8.4.4 Результатом измерений расстояния от точки ввода до проекции дефекта на поверхность по пунктам 7.4.4.10 - 7.4.4.11 является среднее арифметическое значение расстояния от точки ввода до проекции дефекта на поверхность L_U3M, мм, рассчитываемое по формуле (1).

• 8.4.5 Рассчитать абсолютную погрешность измерений координат залегания дефектов по формулам (10) и (11):

ДЯ = Н_изл, - (Но - cos (a) -do/2),                            (10)

AZ =     - (Ho tg(a) - do sin(a)),                          (11)

где H_U3S( - измеренное среднее арифметическое значение глубины залегания дефекта, мм;

L_U3M - измеренное среднее арифметическое значение расстояния от точки ввода до проекции дефекта на поверхность, мм;

Но - значение глубины залегания дефекта, указанное в протоколе поверки на меру № 2, мм;

а - угол ввода ПЭП, определенный в пункте 7.4.4.4.3,...°;

do- диаметр дефекта из протокола поверки на меру № 2, мм.

• 8.4.6 Рассчитать время распространения ультразвуковых колебаний в призме t_n, мкс, для прямых ПЭП по формуле (12):

tn = t!-20,                                    (12)

где Г/ - измеренное значение времени прихода первого отражённого сигнала, мкс.

• 8.4.7 Результатом измерений глубины залегания дефекта по пунктам 7.4.4.20 -7.4.4.26 является среднее арифметическое значение глубины залегания дефекта меры № 2 (Н_ср, мм) для раздельно-совмещенного прямого ПЭП, рассчитываемое по формуле (1).

• 8.4.8 Вычислить абсолютную погрешность измерений глубины залегания дефекта по формуле (13):

\=Н_ср-Н_ном,                           (13)

где Н_ср - измеренное среднее арифметическое значение глубины залегания дефекта диаметром 6 мм, мм;

Н_НОЛ1 - номинальное значение глубины залегания дефекта, указанное в свидетельстве о поверке на меру № 2, мм.

• 8.4.9 Дефектоскоп считается прошедшим операцию поверки по пункту 7.4.4 с положительным результатом, если полученные значения соответствуют таблице 8.

Таблица 8 - Метрологические характеристики

• 8.5 Дефектоскоп считается прошедшим поверку с положительным результатом и допускается к применению, если все операции поверки пройдены с положительным результатом. В ином случае дефектоскоп считается прошедшим поверку с отрицательным результатом и не допускается к применению.

9 Оформление результатов поверки

• 9.1 Результаты поверки оформляются протоколом. Рекомендуемая форма протокола поверки приведена в приложении А. Протокол может храниться на электронных носителях.

• 9.2 При положительных результатах поверки по запросу заказчика может быть оформлено свидетельство о поверке в установленной форме.

• 9.3 При отрицательных результатах поверки по запросу заказчика может быть оформлено извещение о непригодности в установленной форме с указанием причин непригодности.

• 9.4 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.



22

¹

- Электронный блок дефектоскопа

²

- Тройник BNC из комплекта тестера УЗТ-РДМ;

³

- Нагрузка 50 Ом

⁴

- Осциллограф

⁵

- Пробник осциллографа Р2200 с делителем 1:10

⁶

- Кабель BNC-BNC из комплекта дефектоскопа

Рисунок 1 - Схема для измерений частоты и размаха зондирующего импульса

• 7.4.1.2 Выполнить пункты 7.2.5 - 7.2.6.

• 7.4.1.3 Нажатием клавиши <1^3 открыть меню основных настроек и вращением ручки правого энкодера выбрать строку «Настр. канала».

• 7.4.1.4 Несколькими нажатиями клавиши «F1» установить совмещённый режим работы первого канала «1-Совм».

• 7.4.1.5 Измерить с помощью осциллографа размах двухполярного прямоугольного зондирующего импульса.

• 7.4.1.6 Измерить длительность периода двухполярного зондирующего импульса на уровне 0,5 от амплитуды (положительной и отрицательной).

• 7.4.1.7 Выполнить пункты 7.4.1.5 - 7.4.1.6 еще два раза.
