Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Директор ФГУП

Д.И. Менделеева”

К.В. Гоголинский

2017 г.

Государственная система обеспечения единства измерений

Г азоанализаторы кислорода OXITEC МЕТОДИКА ПОВЕРКИ МП-242-2096-2017

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ФГУП ’’ВНИИМ .И. Менделеева” Л.А. Конопелько ”31” марта 2017 г.

Санкт-Петербург 2017 г.

Разработал лаборатории Т.Н. Соколов

Настоящая методика поверки распространяется на газоанализаторы кислорода OXITEC исполнений OXITEC 5000, OXITEC 5000 GasEx, OXITEC Economy (в дальнейшем - газоанализаторы), выпускаемые фирмой «ENOTEC GmbH», Германия, и устанавливает методику их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1   При проведении поверки выполняют операции, указанные в таблице 1.

    1.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

    2 Средства поверки

    2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

2.1 Проверка общего функционирования газоанализатора

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

3 Определение метрологическ газоанализатора

  • - определение основной абсол ста

  • - определение вариации bhxoz

  • - определение времени устано

их характеристик отной погрешно-

;ного сигнала вления показаний

6.4

  • 6.4.1

  • 6.4.2

  • 6.4.3

да

да да

да

нет

нет

1.2 Допускается проведение поверки отдельных диапазонов измерений газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6

Прибор комбинированный Testo 622, диапазон измерений температуры от минус 10 до плюс 60 °C, относительной влажности от 10 до 95 %, атмосферного давления от 300 до 1200 гПа

6.4

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

Поверочный нулевой газ азот по ТУ 6-21-39-79 или

азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением

Стандартные образцы состава газовые смеси кислород - азот (Приложение А)

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6.4

Ротаметр РМ-А-0Д6Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,16 м3/ч, кл. точности 4 *

Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 *

Вентиль точной регулировки трассовый ВТР-4, диапазон рабочего давления (0-

6) кгс/см2, диаметр условного прохода 3 мм, штуцерно-ниппельное соединение под гибкую трубу диаметром 4...8 мм *

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6х 1,5 мм *

  • 2.2   Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью

  • 2.3   Все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

3 Требования безопасности
  • 3.1   Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.2   Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3   Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.4   Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

  • 4 Условия поверки

При проведении поверки соблюдают следующие условия:

  • - температура окружающей среды, °C

    20 ±5 от 20 до 80 от 90,6 до 104,8

    220 ± 22

  • - относительная влажность окружающей среды, %

  • - атмосферное давление, кПа

  • - напряжение питания переменного тока частотой (50±1) Гц, В

5 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

  • 1) проверяют комплектность газоанализатора в соответствии с его эксплуатационной документацией (при первичной поверке);

  • 2) подготавливают газоанализатор к работе в соответствии с требованиями с его эксплуатационной документации;

  • 3) проверяют наличие паспортов и сроки годности ГС;

’Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 4) баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы -4 ч;

  • 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

6    Проведение поверки
  • 6.1   Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

отсутствие внешних повреждений, влияющих на работоспособность;

исправность органов управления;

четкость надписей на лицевой панели.

маркировка должна соответствовать требованиям эксплуатационной документации. Газоанализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

  • 6.2   Опробование

При опробовании проводят проверку общего функционирования газоанализатора в следующем порядке:

  • 1) включают электрическое питание газоанализатора;

  • 2) выдерживают газоанализатор во включенном состоянии в течение времени прогрева;

  • 3) фиксируют показания дисплея газоанализатора.

Результат опробования считают положительным, если по окончанию времени прогрева отсутствует сигнализация об отказах, на дисплей газоанализатора выводится измерительная информация.

  • 6.3   Подтверждение соответствия программного обеспечения

    • 6.3.1  Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО газоанализаторов, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.

    • 6.3.2 Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО, установленного в газоанализаторов (номер версии встроенного ПО отображается на дисплее газоанализатора в последовательности запуска при включении электрического питания или через меню газоанализатора в разделе “Software version and options” (для английской версии интерфейса).

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа газоанализаторов.

  • 6.3.3  Результат подтверждения соответствия ПО считают положительным, если идентификационные данные (номер версии) не ниже указанного в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

  • 6.4 Определение метрологических характеристик газоанализатора

6.4.1 Определение основной абсолютной погрешности

Определение основной абсолютной погрешности газоанализатора проводят в следующем порядке:

  • 1) На вход (штуцер) для контрольного газа измерительного зонда газоанализатора подают ГС (таблица А.1 приложения А, соответственно диапазону измерений) согласно рисунку 1 или 2 (соответственно исполнению газоанализатора и измерительного зонда) в последовательности:

  • - №№ 1-2-3-2-1-3- при первичной поверке;

  • - №№ 1 - 2 - 3 - при периодической поверке.

Расход ГС устанавливают вентилем точной регулировки в диапазоне от 2,5 до 3,0 дм3/мин и контролируют по ротаметру. Значение расхода воздуха сравнения («эталонного») для измерительных зондов устанавливают в соответствии с требований эксплуатационной документации.

Примечание: при наличии в составе газоанализатора блока управления эталонным и контрольным газом допускается проводить подачу ГС через блок управления.

  • 2) Фиксируют установившиеся показания дисплея газоанализатора при подаче каждой ГС.

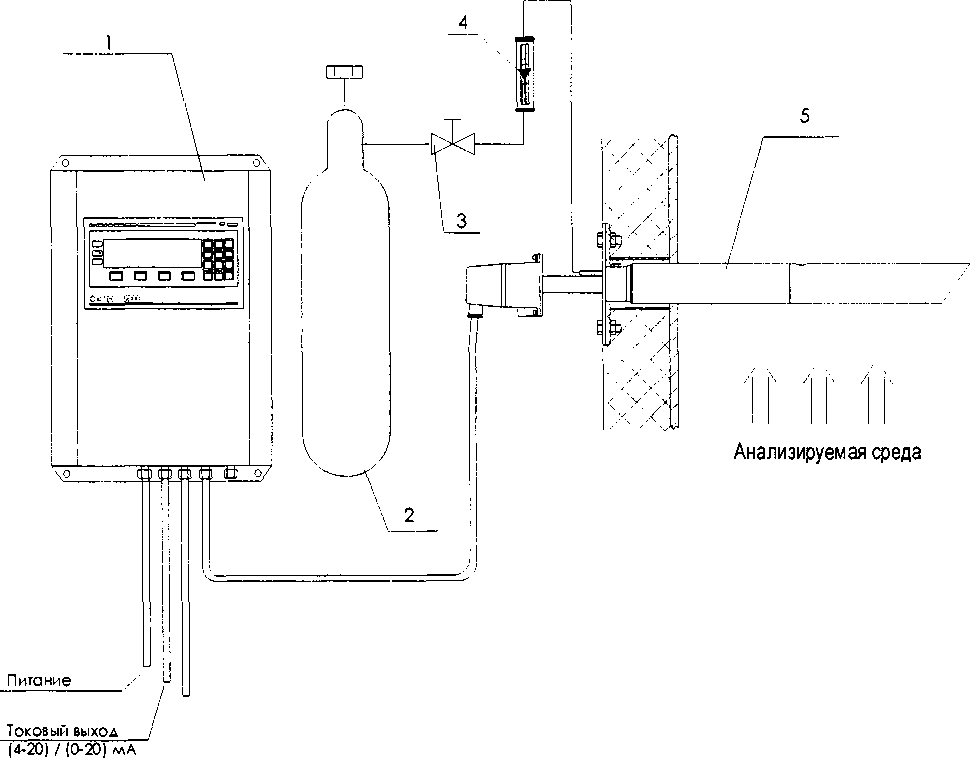

1 - блок управления; 2 - баллон с ГС; 3 - вентиль точной регулировки (редуктор); 4 - ротаметр;

5 - измерительный зонд

Рисунок 1 - Схема подачи ГС из баллонов под давлением

на газоанализатор исполнения OXITEC Economy с зондом KES-1000 при проведении поверки

1

2

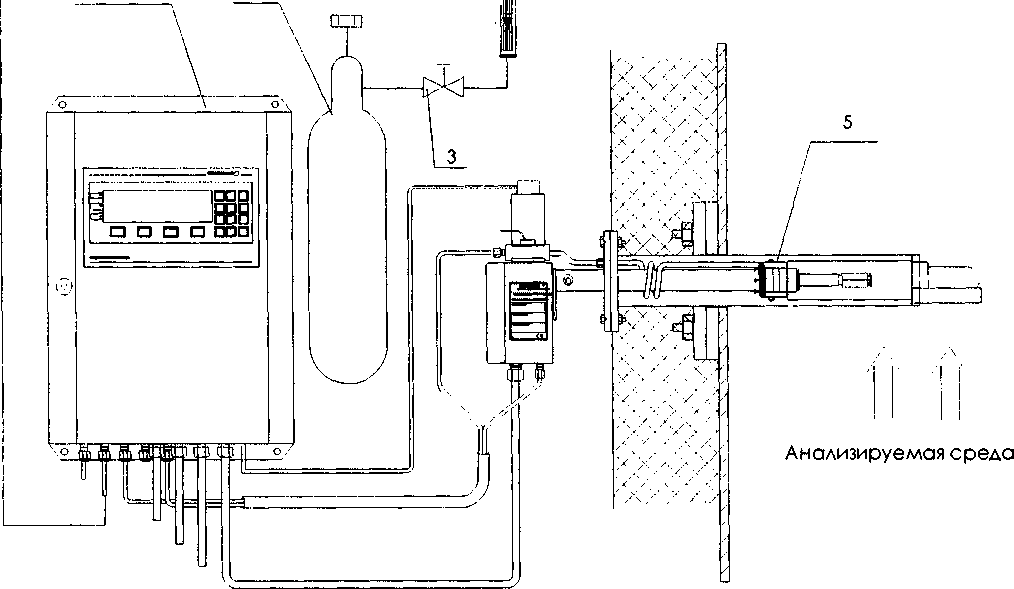

1 - блок управления; 2 - баллон с ГС; 3 - вентиль точной регулировки (редуктор); 4 - ротаметр; 5 - измерительный зонд

Примечание - допускается подача ГС непосредственно на входной штуцер для контрольного газа измерительного зонда

Рисунок 2 - Схема подачи ГС из баллонов под давлением на газоанализатор исполнения OXITEC 5000 при проведении поверки

  • 3) Значение основной абсолютной погрешности газоанализатора До (объемная доля кислорода, %) в каждой точке поверки рассчитывают по формуле

Ao=C,-Cd,                                    (1)

где С, - результат измерений объемной доли кислорода при подаче i-й ГС, %;

Сд - действительное значение объемной доли кислорода, указанное в паспорте на i-ю ГС, %.

Результат определения основной погрешности считается положительным, если значение основной абсолютной погрешности газоанализатора в каждой точке поверки не превышает ±0,3 %.

  • 6.4.2 Определение вариации показаний газоанализатора

Определение вариации выходного сигнала газоанализатора допускается проводить одновременно с определением основной абсолютной погрешности по 6.4.1 при подаче ГС № 2.

Значение абсолютной вариации выходного сигнала газоанализатора о, в долях от пределов основной абсолютной погрешности, рассчитывают по формуле

где СБ, (2м - результат измерения объемной доли кислорода в точке поверки 2 при подходе к точке поверки со стороны больших и меньших значений, %;

До - пределы допускаемой основной абсолютной погрешности, объемная доля кислорода, %.

Результаты определения вариации показаний считаются положительными, если она не превышает 0,2 в долях от пределов допускаемой основной погрешности.

  • 6.4.3 Определение времени установления показаний

Определение времени установления показаний газоанализатора допускается проводить одновременно с определением основной абсолютной погрешности по п.6.4.1 при подаче ГС №№ 1, 3 в следующем порядке:

  • - подают на вход для калибровочного газа зонда измерительного ГС № 1, дожидаются установления выходного сигнала газоанализатора;

  • - подают на вход для калибровочного газа зонда измерительного ГС № 3, фиксируют установившееся значение выходного сигнала газоанализатора;

  • - рассчитывают значение, равное 0,9 установившегося значения;

  • - подают на вход для калибровочного газа зонда измерительного ГС № 1, дожидаются установления выходного сигнала газоанализатора, отключить газовую линию от входа газоанализатора, продуть газовую линию ГС № 3 в течение не менее 4 мин, подключают газовую линию к входу газоанализатора и включают секундомер. Фиксируют время достижения выходным сигналом газоанализатора значения, рассчитанного на предыдущем шаге.

Примечание: суммарная длина газовой линии должна быть не более 1,0 м.

Результат испытания считают положительным, если время установления показаний не превышает 30 с.

7 Оформление результатов поверки
  • 7.1   При проведении поверки оформляют протокол результатов поверки произвольной формы.

  • 7.2   Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или техническую документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке установленной формы. На оборотной стороне свидетельства о поверке указывают:

  • - перечень стандартных образцов состава газовых смесей, с помощью которых произведена поверка газоанализатора;

  • - метрологические характеристики газоанализатора;

  • - указание на наличие Приложения — протокола поверки (при его наличии);

  • - дату поверки;

  • - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

  • - руководителем подразделения, производившего поверку,

  • - поверителем, производившим поверку;

На оборотной стороне:

  • - руководителем подразделения, производившего проверку (не обязательно),

  • - поверителем, производившим поверку.

  • 7.3   Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное)

Технические характеристики ГС, используемых для поверки газоанализаторов

  • 1) Допускается использование азота особой чистоты, сорт 2, в баллонах под давлением, выпускаемого по ГОСТ 9293-74.

  • 2) Знак «X» в формуле расчета пределов допускаемой относительной погрешности означает значение объемной доли кислорода, указанное в паспорте ГС.

  • 3) Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц мо-лярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-2011.

Таблица А.1 - Технические характеристики ГС, используемых для поверки газоанализаторов

Диапазон измерений объемной доли кислорода, %

Номинальное значение объемной доли кислорода в ГС и пределы допускаемого отклонения

Пределы допускаемой основной относительной погрешности 2\ %

ГОСТ, ТУ, номер по госреестру3)

ГС№1

ГС №2

ГС№3

От 0 до 2

ПНГ-

азот

ТУ 6-21-39-79 0

1,0 %± 5 % отн.

1,8 %± 5 % отн.

±(-0,046Х + 1,523) % отн.

ГСО 10253-2013

От 0 до 5

ПНГ-

азот

ТУ 6-21-39-79

2,5 %± 5 % отн.

4,8 %± 5 % отн.

±(-0,046Х + 1,523) % отн.

ГСО 10253-2013

От 0 до 6

ПНГ-

азот

ТУ 6-21-39-79

3,0 %± 5 % отн.

5,5 %± 5 % отн.

±(-0,046Х + 1,523) % отн.

ГСО 10253-2013

От Одо 10

ПНГ-

азот

ТУ 6-21-39-79

5,0 % ± 5 % отн.

9,5 %± 5 % отн.

±(-0,046Х + 1,523) % отн.

ГСО 10253-2013

От Одо 21

ПНГ-

азот

ТУ 6-21-39-79

10 %±

5 % отн.

20 % ± 5 % отн.

±(-0,046Х + 1,523) % отн.

ГСО 10253-2013

От 0 до 25

ПНГ-

азот

ТУ 6-21-39-79

12 %±

5 % отн.

±(-0,046Х + 1,523) % отн.

ГСО 10253-2013

24 % ±

5 % отн.

±(-0,008Х+0,76) % отн.

Примечания:
