Методика поверки «АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ (ГНСС-приёмник) S-Мах GEO» (МП АПМ 63-16)

УТВЕРЖДАЮ

АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ (ГНСС-приёмник) S-Мах GEO

МЕТОДИКА ПОВЕРКИ

Москва

2016

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую (ГНСС-приёмник) S-Мах GEO, производства ООО «Руснавгеосеть», г. Москва (далее - аппаратура) и устанавливает методику ее первичной и периодической поверки.

Интервал между поверками - 1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

К проведению поверки допускаются лица, изучившие эксплуатационные документы на аппаратуру, имеющие достаточные знания и опыт работы с нею.

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки и правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88.

• 5. Условия поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

• •  температура окружающей среды, °C.............................................. 20±5;

• •  относительная влажность воздуха. %............................................ не более 80;

• •  атмосферное давление, кПа (мм рт.ст.)......................................84,0..106,7 (630..800);

• •  измерения должны проводиться при отсутствии осадков и порывов ветра.

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды от минус 20 до плюс 50 °C

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• • проверить наличие действующих свидетельств о поверке на средства поверки;

• • аппаратуру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

• • аппаратура должна быть установлена на специальных основаниях (фундаментах) или штативах, не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

7 Проведение поверки

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

• •  отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики;

• •  наличие маркировки и комплектности согласно требованиям эксплуатационной документации на аппаратуру.

При опробовании должно быть установлено соответствие аппаратуры следующим требованиям:

• •  отсугствие качки и смещений неподвижно соединенных деталей и элементов;

• •  правильность взаимодействия с комплектом принадлежностей;

• •  работоспособность всех функциональных режимов.

Идентификацию программного обеспечения (ПО) следует проводить по следующему алгоритму:

• 7.2.1.1.1 Включить компьютер;

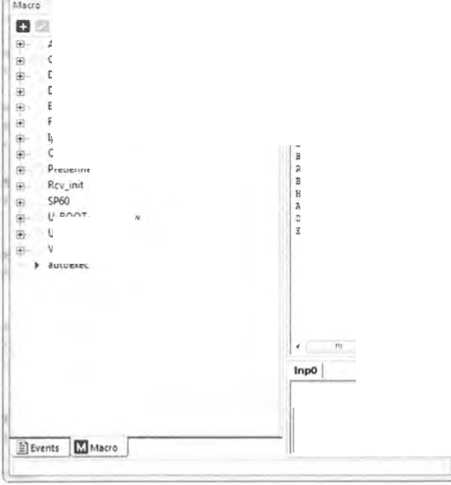

• 7.2.1.1.2 Запустить утилиту “Ashcom”;

• 7.2.1.1.3 В заголовке открывшегося окна прочитать наименование “Ashcom”:

  —■ •ihCQn'



  □ С ^а

  U-BOOT-CPUl-ne* Upload visualization autoexec

  I Ф £ £ £ Ф- i£- $ ЕВ £ ф 9 ■ ф S Q

Configura

Debug Decoding

Ip.connecticn Output Predefined

• 7.2.1.1.4 Подключить ГНСС-приемник S-Мах GEO интерфейсным кабелем арт. 59044-10 к СОМ-порту компьютера;

• 7.2.1.1.5 Включить ГНСС-приемник S-Мах GEO;

• 7.2.1.1.6 В меню “Ashcom” выбрать параметры подключения нажав Connection / Serial settings;

Serial port settings

Port ntxnbet ICOM9

Baudrate 1115200 _»]        Oatabie [в 3

Parly | None 3         Stop bite

Г CTS/RTS Flow Control

Detaul )              OK             Cancel |

• 7.2.1.1.7 Нажать на кнопку Connect/Disconnect Port.

  ashcom - COM9

  File	View сэа^щп
  ase e d|_Ji
  Macro
  □	&
  №	ABX
  	Configure
  №	Debug
  e	Decoding
  №	Events
  	File
  	Ip.connecbon
  61	Output
  ffi	Predefined
  ffi	Rcv.init
  ®	5P60
  ffi	U-BOOT-CPUl-new
  Ifi	Upload
  №	Visualization

  Command» Help

  autoexec

  Tx

  148

  о

  Rx

  353

  DispO | Html | Graph | Oilpl |

  COM3 Connected at 1XSS009 .	□
  • m	-
  InpO |

  Pat I COM3 »| Baud |1152OO a| Letter Г* Model Г

  »; ash;, vision

COMS connected 115200,4»,!

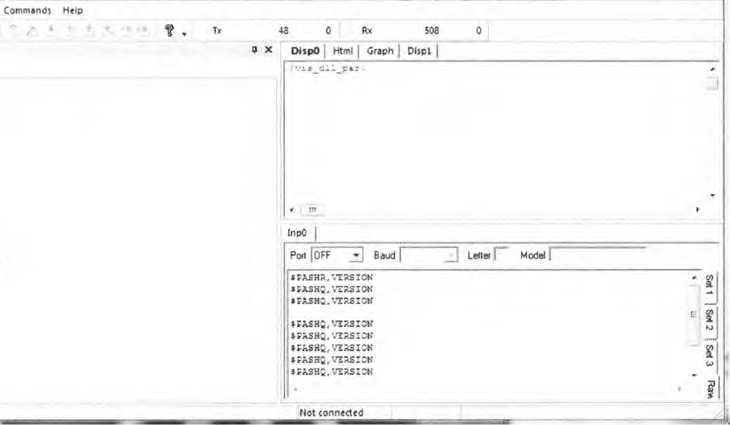

• 7.2.1.1.8 Набрать команду SPASHQ, VERSION в поле InpO, нажать Ввод и прочесть наименование ПО с номером версии;

•shcom • СОМ23

&

Ip.connecticn Output Predefined

NFUV1*

ДОЗУ!!

9.0.101 <349 SXP Aug/HorvXlK

0.13

СОМ2Э connected

• 7.2.1.1.9     Скачать программное обеспечение WinMD5 Free по ссылке, приведенной ниже. http://www.winmd5.com/download/winmd5free.zip;

• 7.2.1.1.10    На ПК запустить WinMD5 Free, программу для вычисления контрольной суммы MD5;

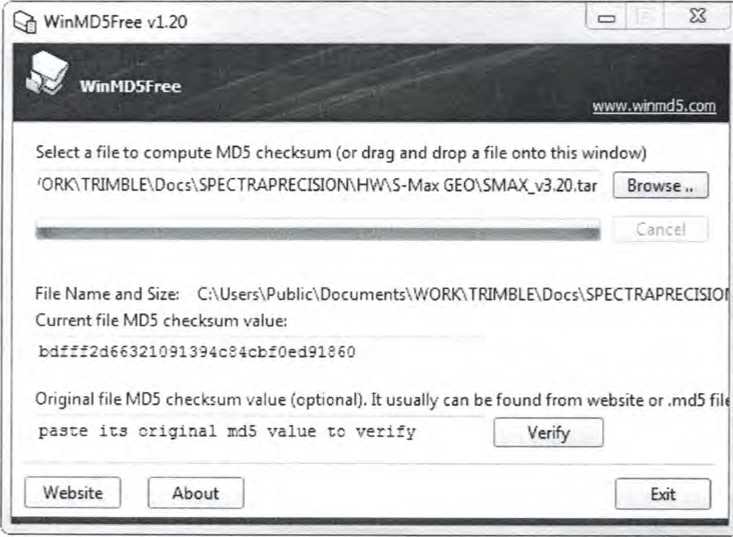

• 7.2.1.1.11    Указать путь к исходному файлу и прочесть контрольную сумму;



• 7.2.1.2.1 Включить полевой контроллер с установленным ПО “Survey Pro”;

• 7.2.1.2.2 Запустить ПО “Survey Pro”, дважды щелкнув по пиктограмме “Survey Pro”;

  Start <s> Survey Pro	♦♦ 'й <   3:24 зв а
  ft	■Л
  E-mail	Internet Frptarer х
  	Contacts       xQ?
  Calendar	Alarms w Settings_________л |ft_______
  <^я®

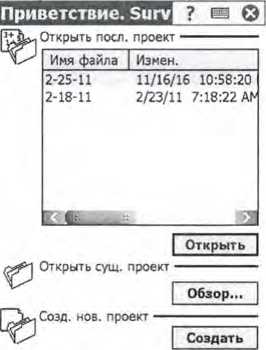

• 7.2.1.2.3 Открыть (или создать) новый проект;

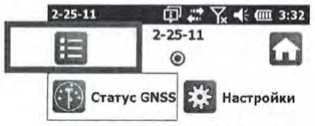

• 7.2.1.2.4 Нажать на кнопку «Главное меню»;

Просмотр (редактир...

Сбор данных

Завер. съемку

Разб. точек

Разб. до линии

• 7.2.1.2.5 Нажать на кнопку «Файл»;

Рисунок 8.

Эталонный файл

Рез. коп./восст.

а Импорт

Публикация

Авторское право (С) Spectra Precision

Посетите веб-узел Spectra Precision www.spectraprecision.com

Информ, об оборуд...

• 7.2.1.2.7 Скачать программное обеспечение WinMD5 Free по ссылке, приведенной ниже. http://www.winrnd5.corn/downloadAvi nmd5free.zip

• 7.2.1.2.8 На ПК запустить WinMD5 Free, программу для вычисления контрольной суммы MD5.

• 7.2.1.2.9 Указать путь к исходному файлу и прочесть контрольную сумму:

Q) WinMD5Free vl.2(

WinMDSfree

www.winmd5.com

Select a file to compute MD5 checksum (or drag and drop a file onto this window)

TRIMBLE\Docs\SPECTRAPRECISION\SMSurvey Pro\SurveyPro_6.0-0.40.exe ¹ Browse.. ]

SB Cance

File Name and Size: C:\Users\Public\Documents\WORK\TRIMBLE\Docs\SPECTRAPRECISIOI Current file MD5 checksum value: 2b7def7f07a63f3f63471bad5145c45e

Original file MD5 checksum value (optional). It usually can be found from website or ,md5 fill 2b7def7f07a63£3f 63471bad5145c45e               I Verify

Website I About

• 7.2.1.3.1 Включить компьютер с установленным ПО “Spectra Precision Survey Office”;

• 7.2.1.3.2 Запустите ПО “Spectra Precision Survey Office”, дважды щелкнув по иконке к ПО левой кнопкой мыши или вызвав ПО из меню «Пуск»;

ЙГ

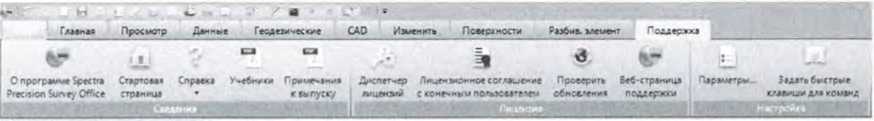

7.2.1.3.3 В открывшемся окне, перейти во вкладку «Поддержка»;

: Opceoew прояы»             9 X Стяьгаям         X |

Введение в Spectra Precision Survey Office

Открыть йшестауюший принт

⁴ Пооьеиа наличия оСнмльний

TH—> GUSS Planning Online

Диоптчто лникит

Учебиихи

Тд Файл «Read

^м=а*^> Техлоддеохха SPSO

7.2.1.3.4 Нажмите на кнопку «О программе Spectra Precision Survey Office»;

О программе Spectra

Precision Survey Office

• 7.2.1.3.5 В появившемся окне прочесть номер версии ПО;

- О программе Spectra Precision Survey Office

Версия 3.70 (3 70.5955 1 012)

®20C5-2016 Spectra Precision Все права зашкмены

треть                         конечного

оодасмуддя

• 7.2.1.3.6 Скачать программное обеспечение WinMD5 Free по ссылке, приведенной ниже,

http://www.winmd5.coin/download/winmd5free.zip:

• 7.2.1.3.7  На ПК запустить WinMD5 Free, программу для вычисления контрольной суммы MD5;

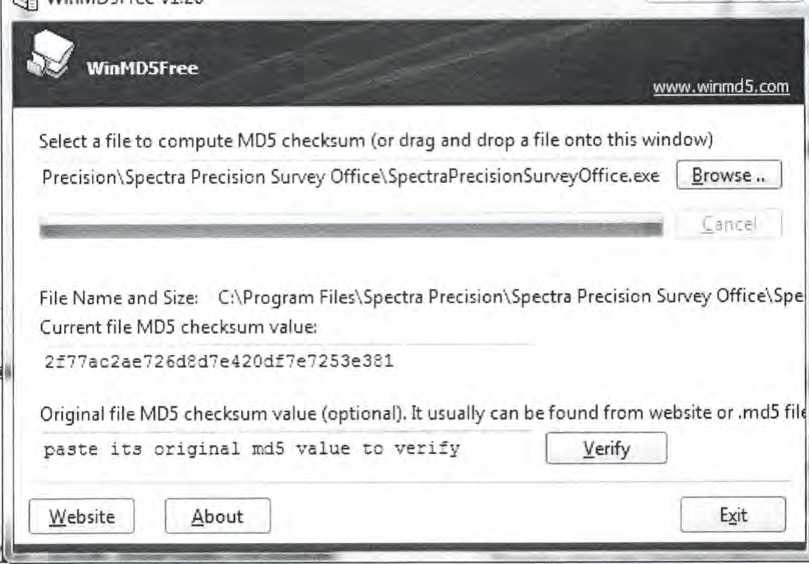

• 7.2.1.3.8  Указать путь к исходному файлу и прочесть контрольную сумму;



t

I

Определенные идентификационные данные ПО должны соответствовать данным, приведенным в таблице 3.

Таблица 3

• 7.3 Определение метрологических характеристик

Абсолютная погрешность измерений длины базиса в режиме «Статика» определяется путем многократных измерений (не менее 5) двух контрольных длин базиса, действительные значения которых расположены в диапазоне от 0,1 до 3,0 км и определены электронным тахеометром 1 разряда по ГОСТ Р 8.750-2011.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требования руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников, при наличии, помехи необходимо устранить.

Провести одновременно измерения на поверяемой аппаратуре при условиях, указанных в таблице 4 настоящей методики.

Выключить аппаратуру согласно требованиям руководства по эксплуатации и провести обработку данных с использованием штатного ПО к аппаратуре.

Еще раз измерить эталонным тахеометром длину базиса. Результат измерений не должен отличаться от значения , полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонном тахеометру. В случае если измеренная длина базиса отличается от значения , полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонном тахеометру, повторить съёмку аппаратурой заново.

Абсолютная погрешность измерений каждой длины базиса (при доверительной вероятности 0,95) определяется как сумма систематической и случайной погрешностей по формуле:

п

где AL_y - погрешность измерений j длины базиса в плане/по высоте, мм;

- эталонное значение j длины базиса в плане/по высоте, мм;

L_l - измеренное поверяемой аппаратурой значение j длины базиса / измерением в плане/по высоте, мм;

л, - число измерений j длины базиса.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0,95) не должна превышать значений, указанных в Приложении к настоящей методике поверки.

Абсолютная погрешность измерений длины базиса в режиме «Кинематика в реальном времени (RTK)» определяется не менее чем 10-и кратным измерением контрольной длины базиса, действительное значения которой расположено в диапазоне от 0,1 до 3,0 км и определено электронным тахеометром 1 разряда по ГОСТ Р 8.750-2011.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требования руководства по эксплуатации.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников, при наличии, помехи необходимо устранить.

Провести одновременно измерения на поверяемой аппаратуре при условиях, указанных в таблице 4 настоящей методики.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Ещё раз измерить эталонным тахеометром длину базиса. Результат измерений не должен отличаться от значения L_o, полученного до начата съёмки аппаратурой, более чем на величину погрешности, приписанную этатонном тахеометру. В случае если измеренная длина базиса отличается от значения L_o, полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонном тахеометру, повторить съёмку аппаратурой заново.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0,95) определяется как сумма систематической и случайной погрешностей по формуле:

ЛЛ = (^--£,)±2

п

где AZ. - погрешность измерений длины базиса в плане/по высоте, мм;

Lq — эталонное значение длины базиса в плане/по высоте, мм;

L, - измеренное аппаратурой значение длины базиса / измерением в плане/по высоте, мм;

п - число измерений длины базиса.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)» не должна превышать значений, указанных в Приложении к настоящей методике поверки.

Таблица 4.

• 8.1  Положительные результаты поверки оформляют свидетельством о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

• 8.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики аппаратуру к дальнейшей эксплуатации не допускают и выдают извещение о непригодности установленной формы. В извещении указывают причину непригодности и приводят указание о направлении аппаратуры в ремонт или невозможности их дальнейшего использования.



Руководитель отдела ООО «Автопрогресс-М»

Приложение

12
