Методика поверки «ГСИ. Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ» (МП-242-1979-2016)
УТВЕРЖДАЮ
Директор
ФГУИ "ВНИИМ й.м. Д.И. Менделеева"
Государственная система обеспечения единства измерений
Газоанализаторы стационарные
со сменными сенсорами взрывозащищенные ССС-903МТ МЕТОДИКА ПОВЕРКИ МП-242 - 1979-2016
СОГЛАСОВАНО Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений
И. Менделеева"
—__Л.А. Конопелько
"25" февраля 2016 г.
азработал
юратории
_________ I. Соколов
Сан кт - Петербург
2016 г.
Настоящая методика поверки распространяется на газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ (в дальнейшем - газоанализаторы), выпускаемые АО "Электронстандарт-прибор", Санкт-Петербург, и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта, периодической поверки в процессе эксплуатации.
Интервал между поверками:
-
- газоанализаторы с преобразователями газовыми ПГТ-903У, ПГЭ-903У, ПГФ-903У - один год.
-
- газоанализаторы с преобразователями газовыми ПГО-903У - три года..
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Обязательное П] |
ть проведения эи |
|
первичной поверке * |
периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 | ||
|
4.1 Определение основной погрешности |
6.4.1, 6.4.2 |
да |
да |
|
4.2 Определение вариации показаний |
6.4.3 |
да |
нет |
|
4.3 Определение времени установления показаний |
6.4.4 |
да |
нет |
|
Примечания:
| |||
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
-
2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.
Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Измеритель параметров микроклимата «Метеоскоп» по ТУ 43 1110 - 002 -18446736 - 05, диапазон измерений относительной влажности от 3 до 98 %, относительная погрешность ± 3 %, диапазон измерений температуры от минус 10 °C до плюс 50 °C, относительная погрешность ± 0,2 °C, диапазон измерений давления в воздухе от 80 до 110 кПа |
|
Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В |
|
IBM-совместимый компьютер со свободным COM-портом, конвертером RS-485 -RS-232 и установленной программой "903mCalib " версии 3.36.1 и выше | |
|
Полевой коммуникатор модели 475 производства компании Emerson Process Management или аналогичный с поддержкой файлов описания устройства (devicedescription rev.2) | |
|
Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с | |
|
6.4 |
Стандартные образцы состава газовые смеси (ГС) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (технические характеристики ГС приведены в Приложении А) |
|
Рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т, ГГС-К). регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, в комплекте с источниками микропотока, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 15075-09 | |
|
Рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В, зав. №01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 50724-12, пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента от ±10 % до ±5 % | |
|
Азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллонах под давлением | |
|
Поверочный нулевой газ (ПНГ) - воздух марка А, Б по ТУ 6-21-5-82 в баллонах под давлением | |
|
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм | |
|
Редуктор кислородный баллонный одноступенчатый БКО-50-4, наибольшее давление газа на входе 20 МПа | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм | |
|
Примечания:
| |
■> - Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
-
3.1 При проведении поверки соблюдают следующие требования безопасности:
помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;
содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88;
при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора №116 от 25.03.2014 г.).
4 Условия поверки-
4.1 При проведении поверки должны быть соблюдены следующие условия:
температура окружающего воздуха, °C 20 ± 5
относительная влажность окружающего воздуха, % от 30 до 80
атмосферное давление, кПа ' от 84,4 до 106,7
расход ГС, дм3/мин 0,45 ± 0,05
напряжение питания постоянным током, В 24 ± 1,2
5 Подготовка к поверкеПеред проведением поверки следует:
-
5.1 Проверить комплектность газоанализатора в соответствии с разделом 13 руководства по эксплуатации ЖСКФ.413425.003-МТ РЭ - при первичной поверке;
-
5.2 Подготовить газоанализатор к работе в соответствии с разделом 7 руководства по эксплуатации ЖСКФ.413425.003-МТ РЭ.
-
5.3 Выдержать средства поверки и поверяемые газоанализаторы в помещении, в котором будет проводиться поверка, в течение не менее 24 ч.
-
6.1 Внешний осмотр
При внешнем осмотре должно быть установлено:
отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность газоанализатора;
наличие маркировки газоанализатора согласно требованиям раздела 15 руководства по эксплуатации ЖСКФ.413425.003-МТ РЭ;
исправность органов управления и настройки.
Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.
-
6.2 Опробование
При опробовании проводится общая проверка функционирования газоанализатора в порядке, описанном ниже.
Включите электрическое питание газоанализатора, при этом должны засветиться светодиоды и включиться дисплеи трансмиттера УПЭС-903МТ. После чего на дисплее трансмиттера УПЭС-903МТ установятся показания, и на выходе газоанализатора появится соответствующий унифицированный сигнал (4-20 мА).
Результаты опробования считают положительными, если по окончании времени прогрева отсутствует информация об отказах, газоанализатор переходит в режим измерений (на дисплее трансмиттера УПЭС-903МТ отображается измерительная информация, на аналоговом выходе имеется унифицированный сигнал (4-20 мА)).
-
6.3 Подтверждение соответствия программного обеспечения
Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа газоанализаторов.
Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО газоанализатора: отображение номера версии ПО на дисплее при включении и в окне сервисного программного обеспечения «903mCalibr» на персональном компьютере;
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат проверки соответствия программного обеспечения считают положительным, если номер версии, отображающийся на дисплее газоанализатора, не ниже указанного в Описании типа.
-
6.4 Определение метрологических характеристик газоанализатора
6.4.1 Определение основной погрешности газоанализатора при первичной поверке
Определение основной погрешности газоанализатора при первичной поверке проводить в следующем порядке:
Для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГ0-903У-нефтепродукты, собрать схему поверки, приведенную на рисунке 1.
Газоанализаторы с установленными преобразователями газовыми ПГО-903У-нефтепродукты следует поместить в термошкаф рабочего эталона 1 -го разряда комплекса ДГК-В согласно схеме, приведенной на рисунке 2.
-
1) Для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У- нефтепродукты, с помощью насадки подать на вход ГС (Приложение А, в соответствии с установленным преобразователем газовым) с расходом (0,45±0,05) дм3 / мин в последовательности №№ 1-2-3-2-1-3.
Время подачи ГС не менее утроенного То,9.
Подачу ГС на газоанализаторы с установленными преобразователями газовыми ПГО-903У-нефтепродукты следует осуществлять с помощью рабочего эталона 1 -го разряда комплекса ДГК-В в последовательности №№ 1-2-3 (Приложение А) в соответствии с требованиями ШДЕК 418313.800 РЭ.
-
2) Зафиксировать установившиеся значения показаний газоанализатора:
-
- цифровому дисплею газоанализатора;
-
- по измерительному прибору, подключенному к аналоговому выходу газоанализатора;
-
- по цифровому выходу газоанализатора с помощью персонального компьютера с установленным ПО "903mCalib";
-
- по показаниям HART-коммуникатора.
-
3) Результат измерений содержания определяемого компонента С,, объемная доля, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3, по значению выходного токового сигнала (4-20) мА рассчитывают по формуле
С, =^(/,-4), (1)
1о
где /, - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА;
С/( - значение содержания определяемого компонента, соответствующее верхней гра
нице диапазона показаний, объемная доля, % (млн'1), или довзрывоопасная концентрация, % НКПР. или массовая концентрация, мг/м3.
-
4) Значение основной абсолютной погрешности газоанализатора А, объемная доля определяемого компонента, % (млн’1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/мл, для диапазонов в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле
(2)
где С, - показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м1 2 3 4;
С, - действительное значение концентрации определяемого компонента в i-й ГС, объемная доля, % (млн’1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3.
Значение основной относительной погрешности газоанализатора 8, %, для диапазонов в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле
С -С
3=' --"100
(3)
-
5 - газоанализатор;
-
6 - персональный компьютер с конвертером RS 485 - RS 232 / HART-коммуникатор;
-
7 - вольтметр цифровой универсальный;
-
8 - источник питания.
Примечание - HART-коммуникатор подключается к специальному разъему на корпусе УПЭС-903МТ или параллельно нагрузочному резистору 230 ... 1100 Ом в токовой петле выхода 4-20 мА

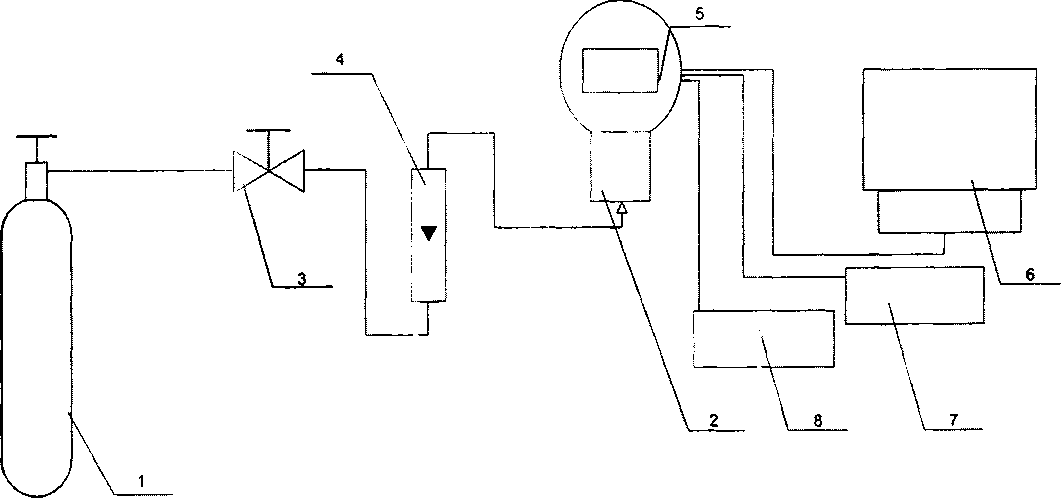

Рисунок 1 - Схема подачи ГС при проведении поверки газоанализаторов за исключением газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты
1-ДГК-В;
-
2 - термошкаф;
-
3 - газоанализатор;
-
4 -вольтметр цифровой универсальный;
-
5 - баллон с ГС водород;
-
6 - вентиль точной регулировки;
-
7 -модуль МИ-1;
. 8- пневматический сигнализатор;
-
9 - персональный компьютер с
KOHBepTepoMRS 485 -RS 232 / HART-модем;
-
10 - насадка.
Примечание - Н ART-коммуникатор подключается к специальному разъему на корпусе УПЭС-903МТ или параллельно нагрузочному резистору 230 ... 1100 Ом в токовой петле выхода 4-20 мА

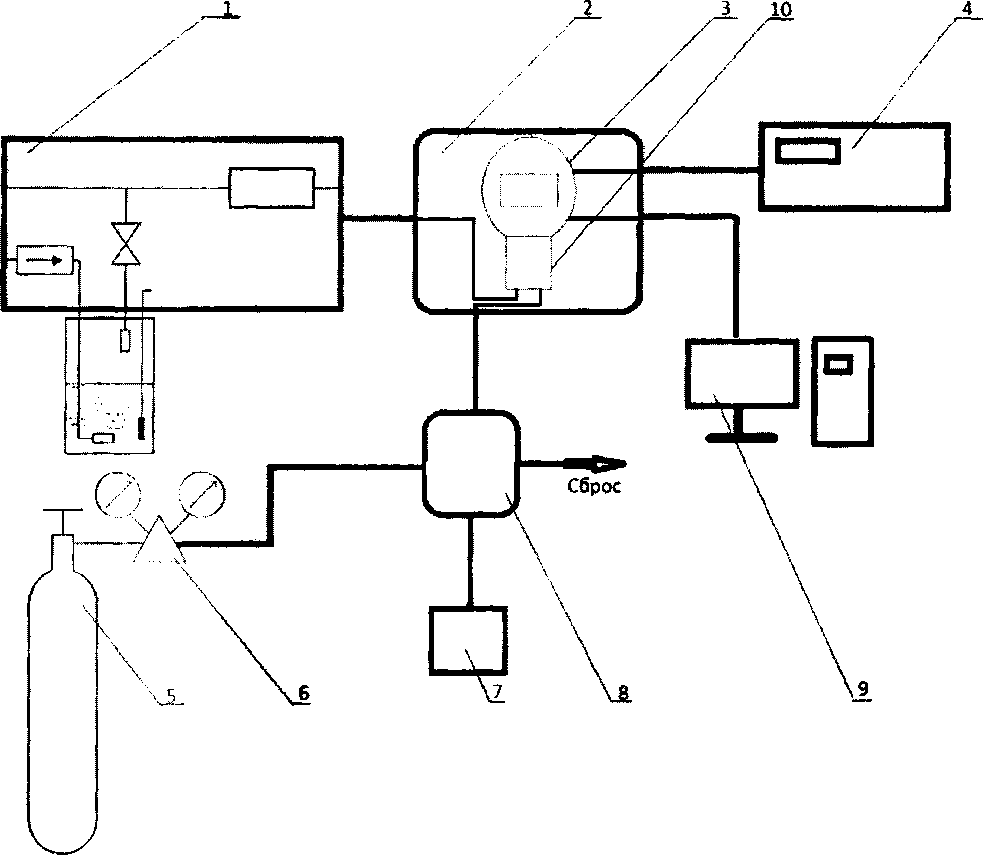

Рисунок 2 - Схема подачи ГС при проведении поверки газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты
-
5) Для газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты подать на вход эквивалентные ГС пропан - воздух (таблица А.5 Приложения А в соответствии с определяемым компонентом) с расходом (0,45±0,05) дм3 / мин в последовательности № 1 - 2 в течение не менее утроенного Тод;
-
6) зафиксировать показания газоанализатора в порядке, описанном в п. 3);
-
7) по значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе газоанализатора по формуле (1);
-
8) рассчитать основную погрешность газоанализатора в каждой точке поверки по формулам (2) и (3), при этом Сд % НКПР, рассчитывать по формуле
(4)
где кЖ1. - коэффициент пересчета для эквивалентной ГС пропан - воздух, указанный в паспорте поверяемого газоанализатора;
Ссзн& - довзрывоопасная концентрация пропана в эквивалентной ГС, % НКПР.
Результаты считают положительными, если:
-
- основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в Приложении Б;
-
- показания цифрового дисплея газоанализатора, и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.
-
6.4.2 Определение основной погрешности газоанализатора при периодической поверке
Определение основной погрешности газоанализатора при периодической поверке проводить в следующем порядке:
-
6.4.3 Определение вариации показаний
Определение вариации показаний проводится при первичной поверке для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродук ты.
Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1.при подаче ГС №2.
Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной абсолютной погрешности, для газоанализаторов с преобразователями газовыми, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле
С7Д -C2W
где С2Л, С,'7 - результат измерений содержания определяемого компонента при подходе к
точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3;
До - пределы допускаемой основной абсолютной погрешности поверяемого газоанализатора, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3.
'Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной относительной погрешности, для газоанализаторов с преобразователями газовыми, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле С?'-С2Л/
(6)
v. =-^-—-100,
80 - пределы допускаемой основной относительной погрешности газоанализато
ра, %.
Результаты считают положительными, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.
-
6.4.4 Определение времени установления показаний
Определение времени установления показаний проводят в следующем порядке:
а) с помощью насадки на вход газоанализатора подать ГС №3 (для газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты определение времени установления показаний проводить по эквивалентным ГС пропан - воздух ГС №2 (таблица А.5 Приложение А)), зафиксировать установившееся значение показаний газоанализатора;
б) вычислить значение, равное 0,1 установившихся показаний газоанализатора;
в) снять насадку и включить секундомер
г) зафиксировать время достижения значений, рассчитанных в п. б).
Примечание - при поверке газоанализаторов с преобразователями газовымиПГЭ-903У-кислород определение времени установления показаний проводить в следующем порядке:
-
1) выдержать газоанализатор на атмосферном воздухе в течение не менее 5 мин, зафиксировать показания газоанализатора;
-
2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);
-
3) подать на датчик ГС №1, дождаться установления показаний газоанализатора (отклонение показании от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);
-
4) снять насадку для подачи ГС и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).
Результаты считают положительными, если полученные значения времени установления показаний не превышают, с:
-
- для преобразователей ПГТ-903У 30
-
- для преобразователей ПГЭ-903У, ПГО-903У, ПГФ-903У 60
-
7.1 При проведении поверки оформляют протокол произвольной формы.
-
7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке/при первичной поверке после ремонта) установленной формы согласно Приказу Минпромторга 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке». В свидетельстве о поверке указывают следующие данные:
-
- перечень эталонов, с помощью которых произведена поверка газоанализатора;
-
- перечень влияющих факторов с указанием их значений;
-
- метрологические характеристики газоанализатора;
-
- указание на наличие Приложения — протокола поверки (при его наличии);
-
- дату поверки;
-
- наименование подразделения, выполнявшего поверку.
Свидетсльство о поверке должно быть подписано:
На лицевой стороне:
-
- руководителем подразделения, произведшего поверку,
-
- поверителем, произведшим поверку;
На оборотной стороне:
-
- руководителем подразделения, произведшего проверку (не обязательно),
-
- поверителем, произведшим поверку.
-
7.3 При отрицательных результатах газоанализатор не допускают к применению и направляют в ремонт. В технической документации делают отметку о непригодности, выдают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации и аннулируют свидетельство о поверке.
Приложение А
(обязательное) Технические характеристики ГС, необходимых для проведения поверки газоанализаторов стационарных со сменными сенсорами взрывозащищенных ССС-903МТ
Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГТ-903У
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Метан (СН4) |
От 0до2,2 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
1,1 %±5% отн. |
2,1 %±5 % отн. |
± 1,5 % отн. |
ГСО 10257- 2013 | |||
|
Пропан (СзН8) |
От 0 до 0,85 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5- 82 | |||
|
0,40 % ± 5 % отн. |
± (-2,5Х + 2,75) % отн. |
ГСО 10263- 2013 | ||||
|
0,80 % ± 5 % отн. |
i 1,5 % отн. |
ГСО 10263- 2013 | ||||
|
Водород (Н2) |
От 0 до 2 |
ПНГ- воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
1,0%± 5% отн. |
1,9 %± 5% отн. |
± 1,5 % отн. |
ГСО 10325- 2013 | |||
|
Гексан (С6Н14) |
От 0 до 0,5 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5- 85 | |||
|
0,25 %± 10 % отн. |
0,475 %± 10 % отн. |
± (-2,5Х + 2,75) % отн. |
ГСО 10335- 2013 | |||
|
Ацетилен (С2Н2) |
От 0 до 1,15 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5- 85 | |||
|
0,58 % ± 5 % отн. |
1,1 %±5% отн. |
± 1,5 % отн. |
ГСО 10386- 2013 | |||
|
Акрилонитрил (C3H3N) |
От 0 до 1,4 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5- 85 | |||
|
0,7 % ± 5 % отн. |
± 1,5 % отн. |
ГСО 10534-2014 (акрилонитрил -воздух) | ||||
|
1,33 %± 5% отн. |
± 1,0 % отн. |
ГСО 10534-2014 (акрилонитрил -воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента. % |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Примечания:
| ||||||
Таблица А.2 - Технические характеристики ГС для первичной поверки газоанализаторов с преобразователями газовыми ПГО-903У
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Метан (CITi) |
От Одо 4,4 % об.д. |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
2,20 % ± 5 % отн. |
4,19 %± 5% отн. |
±(- 0.046Х+1,523) % отн. |
ГСО 10256- 2013 (метан - азот) | |||
|
Пропан (СзН8) |
От Одо 1,7 % об.д. |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
0,85 % ± 5 % отн. |
1,6 %± 5% отн. |
±1,5 % отн. |
ГСО 10262- 2013(пропан - азот) | |||
|
Г ексан (СбН14) |
От 0 до 1.0% об.д. |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
0,5 % ± 10% отн. |
± (-2,5Х + 2,75) % отн. |
ГСО 10334- 2013 (гексан - азот) | ||||
|
0,95 % ± 5 % отн. |
± 1,5 % отн. |
ГСО 10334- 2013 (гексан - азот) | ||||
|
Ацетилен (С2Н2) |
От 0 до 2,3 % об.д. |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
1,15 %± 5 % отн. |
2,18 %± 5% отн. |
± (-0Д46Х + 1,523) % отн. |
ГСО 10379-2013 (ацетилен - азот) | |||
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Этан (С2Н6) |
От 0 до 1,25% |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,6 % ± 5 % отн. |
1,15 %± 5% отн. |
± 1,5 % отн. |
ГСО 10244- 2013 | |||
|
Бутан(н- С4Н10) |
От 0 до 0,7 % |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,35 % ± 10% отн. |
0,65 % ± 10 % отн. |
±(-1,667Х + 2,667) % отн. |
ГСО 10246- 2013 | |||
|
Изобутан (и-СдНю) |
От 0 до 0,65 % |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,3 % ± 10% отн. |
0,6 %± 10% отн. |
±(-1,818Х + 2.682) % отн. |
ГСО 10333- 2013 | |||
|
Пентан (С5Н12) |
От 0 до 0.7 % |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,35 % ± 10% отн. |
0,65 %± 10% отн. |
±(-1,667Х + 2,667) % отн. |
ГСО 10364- 2013 | |||
|
Циклогексан (СбН1?) |
От 0 до 0,6 % |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,3 % ± 10% отн. |
0,55 % ± 10 % отн. |
* |
ДГК-В | |||
|
Гептан (С7Н1б) |
От 0 до 0.55 % |
ПНГ - воз дух |
- |
Марка Б ТУ 6-21-5-85 | ||
|
0,28 % ± 10% отн. |
0,50 % ± 10 % отн. |
* |
ДГК-В | |||
|
Пропилен (СзН6) |
От 0 до 1,0 % |
ПНГ - воз дух |
Марка Б ТУ 6-21-5-85 | |||
|
0,5 % ± 10% отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10250- 2013 | ||||
|
0,95 %± 10% отн. |
±1,5 % отн. |
ГСО 10250- 2013 | ||||
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Метанол (СНзОН) |
От 0 до 2,75 % |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
1,38 % ± 10% отн. |
2,47 % ± 10 % отн. |
* |
ДГК-В | |||
|
Этанол (С2Н5ОН) |
От 0 до 1,55 % |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,78 % ± 10% отн. |
1,4 %± 10% отн. |
* |
ДГК-В | |||
|
Этилен (С2Н4) |
От 0 до 1,15 % |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,58 % ± 5 % отн. |
1,1 %±5% отн. |
± 1,5 % отн. |
ГСО 10248- 2013 | |||
|
Толуол (С6Н5СНз) |
От 0 до 0,55 % |
ПНГ - воз дух |
Марка Б ТУ 6-21-5-85 | |||
|
0,28 % ± 10% отн. |
0,50 % ± 10 % отн. |
* |
ДГК-В | |||
|
Бензол (СбН6) |
О г 0 до 0,6 % |
ПНГ - воз дух |
Марка Б ТУ 6-21-5-85 | |||
|
0,3 %± 10% отн. |
0,55 ± 10% отн. |
± (-2,0Х + 2,7) % отн. |
ГСО 10366- 2013 | |||
|
Ацетон (СН3СОСН3) |
От 0 до 1,25 % |
ПНГ - воз дух |
Марка Б ТУ 6-21-5-85 | |||
|
0,63 ± 5 % отн. |
1,14 ± 5 % отн. |
± 1,5 % отн. |
ГСО 10385- 2013 (ацетон -воздух) | |||
|
Этилбензол (С8Н10) |
От 0 до 0,5 % |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,25 % ± 10% отн. |
0,45 % ± 10 % отн. |
* |
ДГК-В | |||
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Метилтретбутиловый эфир (С5Н12О) |
От 0 до 0,75 % |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,4 % ± 10% отн. |
0,68 % ± 10 % отн. |
* |
ДГК-В | |||
|
Пара-ксилол (n-CsHio) |
От 0 до 0,55 % |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,27 % ± 10% отн. |
0,5 % ± 10 % отн. |
* |
ДГК-В | |||
|
Ортоксилол (о-CsHio) |
От 0 до 0,5 % |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | ||
|
0,25 % ± 10% отн. |
0,45 % ± 10 % отн. |
* |
ДГК-В | |||
|
Изопропиловый спирт (СзН8О) |
От 0 до 1,0% |
ПНГ - воз дух |
• |
Марка Б по ТУ 6-21-5-82 | ||
|
0,5 % ± 10% отн. |
0,9% ±10% отн. |
* |
ДГК-В | |||
|
Диоксид углерода (СО2) |
От 0 до 2 %об.д. |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-85 | ||
|
1,0 %± 5 % отн. |
1,9 %± 5% отн. |
± (- 0,046Х+1,523) % отн. |
ГСО 10241-2013(диоксид углерода - воздух) | |||
|
От 0 до 5 %об.д. |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-85 | |||
|
2,75 % ± 5 % отн. |
4,75 % ± 5 % отн. |
± (- 0,046Х+1,523) % отн. |
ГСО 10241- 2013(диоксид углерода - воздух) | |||
|
Пары бензина неэтилированного |
От 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
20% НКПР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Пары топлива дизельного |
От 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
20% НКПР |
50 % НКПР |
±2 % НКПР |
ДГК-В | |||
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Пары керосина |
От 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
20% НКПР |
50 % НКПР |
±2 % НКПР |
ДГК-В | |||
|
Пары уайт-спирита |
От 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
20% НКПР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Пары топлива для реактивных двигателей |
От 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
20% НКПР |
50 % НКПР |
±2 % НКПР |
ДГК-В | |||
|
Пары бен-зинаавтомо-бильного |
От 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
20% НКПР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Пары бен-зинаавиаци-онного |
От 0 до 50 % НКПР |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
20% НКПР |
50 % НКПР |
± 2 % НКПР |
ДГК-В | |||
|
Примечания:
* Пределы допускаемой относительной погрешности До(jf) для заданного значения объемной доли целевого компонента в ПГСЛ- для ДГК-В вычисляется по формуле: л / v\ 1 1 А 1 | XнижнУ (|^0л-ои.| |^0иач.|) ДоИ)-± |АОиач| + верхи. нижн. * ) где X,,,,,,,.,, и А'. ,,,,, - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента. %; ДОш/ч и ДОда)) - пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, %. | ||||||
Таблица А.З - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГЭ-903У
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Сероводород (H2S) |
От 0 до 7 млн’1 (от 0 до 10 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6- 21-5-82 | |||
|
0,00016 % ± 30 % отн. |
0,00054 % ± 30 % отн. |
±(-1111,1Х + 5,11)% отн. |
ГСО 10329-2013 | |||
|
От 0 до 20 млн’1 (от 0 до 28,3 мг/м1) |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | ||||
|
0,00016% ± 30 % отн. |
±(- 1111,1Х+5,11) % отн. |
ГСО 10329-2013 | ||||
|
0,00167 %± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10329-2013 | ||||
|
От 0 до 32 млн’1 (от 0 до 45 мг/м3) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,00054 % ± 30 % отн. |
± (- 1111,1Х+5,11) % отн. |
ГСО 10329-2013 | ||||
|
0,0027 % ± 20 % отн. |
± (- 15,15X4-4,015) % отн. |
ГСО 10329-2013 | ||||
|
От 0 до 50 млн'1 (от 0 до 70.7 мг/м3) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,00054 % ± 30 % отн. |
±(- 1111,1Х+5,11) % отн. |
ГСО 10329-2013 | ||||
|
0,0042 % ± 20 % отн. |
± (- 15,15X4-4,015) % отн. |
ГСО 10329-2013 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Сероводород (H2S) |
От 0 до 61 млн'1 (от 0 до 85 мг/м3) |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | |||
|
0,00054 % ± 30 % отн. |
±(- 1111,1Х+5,11) % отн. |
ГСО 10329-2013 | ||||
|
0,0051 %± 30 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10329-2013 | ||||
|
От 0 до 100 млн'1 (от 0 до 141,4 мг/м3) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,00054 % ± 30 % отн. |
±(- 1111,1Х+5,11) % отн. |
ГСО 10329-2013 | ||||
|
0,0083 % ± 20 % отн. |
±(-15,15Х+4,015) % отн. |
ГСО 10329-2013 | ||||
|
Кислород (О2) |
О г 0 до 30 % |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
15,0 %± 5 % отн. |
±(- 0,046X4,523) % отн. |
ГСО 10253-2013 (кислород -азот) | ||||
|
28,5 % ± 5 % отн. |
± (- 0,008Х+0,76) % отн. |
ГСО 10253- 2013 (кислород -азот) | ||||
|
Водород (Н2) |
От 0 до 2 % |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-82 | |||
|
1,0 %± 5 % отн. |
1,9%±5% отн. |
± 1,5 % отн. |
ГСО 10325-2013 | |||
|
Оксид углерода (СО) |
От 0 до 103 млн'1 (от 0 до 120 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6-21-5-85 | |||
|
0,0016 %± 10% отн. |
0,0096 % ± 20 % отн. |
±(-15,15Х + 4,015) % отн. |
ГСО 10242-2013 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Диоксид азота (NOz) |
От 0 до 10,5 млн'1 (от 0 до 20 мг/м’) |
ПНГ - воздух |
Марка А по ТУ 6- 21-5-85 | |||
|
0,0001 %± 30 % отн. |
0,00082 % ± 30 % отн. |
±(- 1111,1X4-5,11) % отн.. |
ГСО 10331-2013(диоксид азота - воздух) | |||
|
Диоксид серы (SO2) |
От 0 до 18,8 млн'1 (от 0 до 50 mt/mj) |
ПНГ - воз дух |
Марка А по ТУ 6-21-5-85 | |||
|
0,00029 %± 30 % отн. |
±(- 1111,1Х+5,11) % отн. |
ГСО 10342-2013(диоксид серы - воздух) | ||||
|
0,0016 %± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10342-2013(диоксид серы - воздух) | ||||
|
Аммиак (NH3) |
От 0 до 99 млн'1 (от 0 до 70 мгЛС) |
ПНГ - воз дух |
Марка Б по ТУ 6- 21-5-85 | |||
|
0,0023 % ± 20 % отн. |
0,0082 % ± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10327-2013 | |||
|
Св. 99 до 707 млн'1 (св. 70 до 500 мг/м3) |
0,012 %± 20 % отн. |
0,035 % ± 20 % отн. |
0,059 % ± 20 % отн. |
± (- 15,15Х+4,015) % отн. |
ГСО 10327-2013 | |
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Хлор (С12) |
От 0 до 10 млн’1 (от 0 до 30 mi7mj) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-85 | |||
|
0,28 млн’*± 15 % отн. |
8,7 млн4± 15 % отн. |
± 7 % отн. |
генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ С1 ИМ09-М-А2 | |||
|
Хлорид водорода (НС1) |
От 0 до 30 млн’1 (от 0 до 30 мг/м3) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
2,8 млн’1 ± 15 отн. |
26 млн'1 ± 15 % отн. |
± 7 % отн. |
Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ НС1 ИМ108-М-Е | |||
|
Фторид водорода (HF) |
От 0 до 10 млн’1 (от 0 до 8,2 мг/м3) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0,52 млн4± 15% отн. |
8,7 млн4± 15 % отн. |
± 7 % отн. |
Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ HF ИМ 130-М-А2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Формальдегид (СН2О) |
От 0 до 10 млн'1 (от 0 до 12,5 мг/м3) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0,34 млн_,± 15% отн. |
±10% отн. |
Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте cHMHF ИМ130-М- А2 | ||||
|
8,7 млн’’± 15% отн. |
± 7 % отн. |
Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ HF ИМ130-М-А2 | ||||
|
Оксид азота (NO) |
От Одо 100 млн'1 (от 0 до 125 мг/м3) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0,00031 % ± 30 % отн. |
± (- 1111,1X4-5,11) % отн. |
ГСО 10323-2013(оксид азота -азот) | ||||
|
0,0083 %± 20 % отн. |
± (- 15,15X4-4,015) % отн. |
ГСО 10323-2013 (оксид азота -азот) | ||||
|
Оксид этилена (С2Н4О) |
От 0 до 100 млн'1 (от 0 до 183 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6-21-5-85 | |||
|
0,00012 %± 30 % отн. |
± (- 1111,1X4-5,11) % отн. |
ГСО 10387-2013 | ||||
|
0,0084 % ± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10387-2013 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Несимметричный ди-метил-гидразин (C2H8N2) |
О г 0 до 0,5 млн'1 (от 0 до 1,24 мг/м’) |
ПНГ - воз дух |
Марка А по ТУ 6-21-5-85 | |||
|
0,1 млн'1 ± 15 % отн. |
0,43 млн'1 ± 15 % отн. |
± 5 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ C2H8N2 ИМ-РТ9- М-А1 | |||
|
Метанол (СНзОН) |
ОгО до 100 млн'1 (от 0 до 133 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6-21-5-85 | |||
|
0,00093 %± 20 % отн. |
0,0083 % ± 20 % отн. |
±(- 15,15X4-4,015) % отн. |
ГСО 10337-2013 (метанол -воздух) | |||
|
Метил-меркап-тан (CH3SH) |
От 0 до 4 млн'1 (от 0 до 8 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6-21-5-85 | |||
|
0,35 млн'1 ± 15% отн. |
3,5 млн'1 ± 15 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ CH3SH ИМ39-М -Б | |||
|
Этилмер-каптан (C2H5SH) |
От 0 до 3,9 млн'1 (от 0 до 10 мг/м3) |
ПНГ - воз дух |
Марка А по ТУ 6-21-5-85 | |||
|
0,35 млн'1 ± 15 % отн. |
3,4 млн'1 ± 15 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ C2H5SH ИМ07 - М -А2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Примечания:
млн-1, в массовую концентрацию, мг/м3, проводят по формуле с =с • м'р '-'(масс) ’■'(<») / . \ ’ 22,41 - 1 +--- -760 1 273/ где С(об) - объемная доля определяемого компонента, млн'1; С(Л1асс) - массовая концентрация определяемого компонента, мг/м3; Р - атмосферное давление, мм рт.ст.; М - молекулярная масса определяемого компонента, г/моль; t - температура окружающей среды, °C. | ||||||
Таблица А.4 - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГФ-903У
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Изобутилен (i-C4H8) |
От 0 до 19,3 млн'1 (о г 0 до 45 мг/м’) |
ПНГ-воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
10 млн'1 ± 30 % отн. |
14,8 млн'1 ± 30 % отн. |
± 7,5 % отн. |
ГСО 10539- 2014 | |||
|
От Одо 172 млн'1 (от 0 до 400 Mi/м’) |
ПНГ-воздух |
- |
Марка А по ТУ 6-21-5-85 | |||
|
33 млн'1 ± 30 % отн. |
± 7,5 % отн. |
ГСО 10539- 2014 | ||||
|
150 млн'1 ± 15 % отн |
± 7 % отн. |
ГСО 10540- 2014 | ||||
|
О г 0 до 2000 млн’1 (от 0 до 4660 мг/м3) |
ПНГ- воздух |
- |
Марка А по ТУ 6-21-5-85 | |||
|
33 млн'1 ± 30 % отн. |
± 7,5 % отн. |
ГСО 10539- 2014 | ||||
|
1870 млн'1 ± 7 % отн |
± 5 % отн. |
ГСО 10540- 2014 | ||||
|
Этилен (С2Н2) |
6 г 0 до 171 млн'1 (от 0 до 200 мг/м3) |
ПНГ-воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,0085 % ± 20 % отн. |
0,0142 %± 20 % отн. |
± (- 15,15X4-4,015) % отн. |
ГСО 10248- 2013 | |||
|
Бензол (С6Нб) |
С г 0 до 9,3 млн'1 (от 0 до 30 мг/м3) |
ПНГ- воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,00012 % ± 30 % отн. |
0,00072 % ± 30 % отн. |
± (- 1111,1X4-5,11) % отн. |
ГСО 10366- 2013 | |||
|
Метил-меркап-тан (CH3SH) |
От 0 до 4 млн'1 (о г 0 до 8 мг/мЗ) |
ПНГ- воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,35 млн'1 ± 15% отн. |
3,5 млн'1 ± 15 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ CH3SH ИМ39 -М-Б | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Этилмер-каптан (C2H5SH) |
От 0 до 3,9 млн'1 (от 0 до 10 мг/м’) |
ПНГ-воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,35 млн'1 ± 15 % отн. |
3,4 млн'1 ± 15 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС- К) в комплекте с ИМ C2H5SH ИМ07 - М - А2 | |||
|
Диэтилам ин (C4H11N) |
О г 0 до 50 мин'1 (От 0 до 150 мг/м’) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
8,2 млн'1 ± 20 % отн. |
± 4 % отн. |
ГСО 10657- 2015 | ||||
|
41,6 млн'1 ± 20 % отн. |
± 2,5 % отн. |
ГСО 10657- 2015 | ||||
|
Сероуглерод (CS2) |
От 0 до 15 мл1Г'(От 0 до 47 м г/м3) |
ПНГ- воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
2,7 млн'1 ± 15 % отн. |
13,1 млн’1 ± 15 % отн. |
± 5 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ CS2 ИМ41 - М-А2 | |||
|
Фенол (СбНбО) |
6 г 0 до 4 млн'*(От 0 до 15,6 мг/.м3) |
ПНГ-воздух |
- |
Марка А по ТУ 6-21-5-85 | ||
|
0,22 млн'1 ± 15 % отн. |
± 7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ СбНбО ИМ89 -М-А2 | ||||
|
3,5 млн'1 ± 15 % отн. |
± 5 % отн. |
ГГС (исп. ГГС-Т, ГГС- К) в комплекте с ИМ СбНбО ИМ89 -М-А2 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Погрешность аттестации |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Тет-рафторэт илен (C2F4) |
От 0 до 40 млн’'(От 0 до 166 мг/м’) |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
6 млн’1 ± 15 % отн. |
± 4 % отн. |
ГСО 10656- 2015 | ||||
|
33,4 млн’1 ± 15 % отн. |
± 2,5 % отн. |
ГСО 10656- 2015 | ||||
|
Примечания:
млн’1, в массовую концентрацию, мг/м3, проводят по формуле с =с ■ м'р '-'(MUCC) '-'(Об) / \ ’ 22,41 • 1 + ~ -760 1 273) где С (ой) - объемная доля определяемого компонента, млн’1; С(маСС1 массовая концентрация определяемого компонента, мг/м3; Р - атмосферное давление, мм рт.ст.; М - молекулярная масса определяемого компонента, г/моль; t - температура окружающей среды, °C. | ||||||
Таблица А.5 - Технические характеристики эквивалентных ГС пропан - воздух для периодической поверки газоанализаторов с преобразователями газовыми ПГО-903У-нефтепродукты
|
Определяемый компонент |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения,% |
Пределы допускаемой основной погрешности |
Номер по реестру ГСО или источник получения ГС | |
|
ГС№ 1 |
ГС №2 | |||
|
Пары бензина неэтилированного |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,78 %± 5 % отн. |
± 1,5 % отн. |
ГСО 10262-2013 | ||
|
Пары топлива ди-зельного |
ПНГ - воздух |
■ |
Марка Б по ТУ 6-21-5-82 | |
|
0,55 % ± 5 % отн. |
± 1,5 % отн. |
ГСО 10262-2013 | ||
|
Пары керосина |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,64 % ± 5 % отн. |
± 1,5 % отн. |
ГСО 10262-2013 | ||
|
Пары у ай г- спирита |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,58 % ± 5 % отн. |
± 1,5 % отн. |
ГСО 10262-2013 | ||
|
Пары топлива для реактивных двигателей |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,58 % ± 5 % отн. |
± 1,5 % отн. |
ГСО 10262-2013 | ||
|
Пары бензина автомобильного |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,72 %± 5 % отн. |
± 1,5 % отн. |
ГСО 10262-2013 | ||
|
Пары бензина авиационного |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||
|
0,67 % ± 5 % отн. |
± 1,5 % отн. |
ГСО 10262-2013 | ||
Примечания
-
1) Допускается использование в качестве ГС № 1 вместо ПНГ - воздух марки Б по ТУ 6-21-5-82 азота особой чис тоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.
-
2) - бензин нсэтилированный по ГОСТ Р 51866-2002,
-
- топливо дизельное по ГОСТ 305-2013,
-
- керосин по ГОСТ Р 52050-2006,
-
- уай г-сиирит по ГОСТ 3134-78,
-
- топливо для реактивных двигателей по ГОСТ 10227-86,
-
- бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазузу",
-
- бензин авиационный по ГОСТ 1012-2013.________________________________________
Приложение Б
(обязательное)
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов
Таблица Б.1 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГТ-903У
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
|
ПГТ-903У-метан |
СН4 |
О г 0 до 4,4 |
От 0 до 2,2 |
±0,22 |
|
ПГТ-903У-пропан |
СзН8 |
Ог 0 до 1,7 |
От 0 до 0,85 |
±0,085 |
|
ПГТ-903У-водород-4 |
н2 |
От 0 до 4 |
От 0 до 2 |
±0,2 |
|
ПГТ-903У-гексан |
СбНм |
От 0 до 1 |
От 0 до 0,5 |
±0,05 |
|
ПГТ-903У-аце гилен |
С2Н2 |
Ог 0 до 2,3 |
От 0 до 1,15 |
±0,115 |
|
ПГТ-903У акрилонитрил |
C3H3N |
Ог 0 до 2,8 |
От 0 до 1,4 |
±0,14 |
|
Примечания:
| ||||
ТаблицаБ.2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГО-903У
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
ПГО-903У- метан |
С1-14 |
От 0 до 4,4 % об.д. (от 0 до 100 % НКПР) |
От 0 до 2,2 % об.д. включ. Св. 2,2 до 4,4 % об.д. |
±0,22 % об.д. |
±10% |
|
П ГО-903 У- пропан |
СзНз |
От Одо 1,7% об.д. (от 0 до 100 % НКПР) |
От 0 до 0,85 % об.д. включ. Св. 0,85 до 1,7 % об.д. |
±0,085 % об.д. |
±10% |
|
ПГО-903У- гексан |
Сб1 114 |
От Одо 1,0% об.д. (от 0 до 100 % НКГ1Р) |
От 0 до 0,5% об.д. включ. Св. 0,5 до 1,0 % об.д. |
±0,05 % об.д. |
±10% |
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
ПГО-903У-ацетилен |
С2Н2 |
От 0 до 2,3 % об.д. (от 0 до 100 % НКПР) |
От 0 до 1,15 % об.д. включ. Св. 1,15 до 2,3 % об.д. |
±0,115% об.д. |
±10% |
|
П ГО-903 У-этан |
с2н6 |
От 0 до 2,5 % об.д. (от 0 до 100 % НКГ1Р) |
От 0 до 1,25 % об.д. включ. Св. 1,25 до 2,5 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У-бутан |
н-СдНю |
От Одо 1,4% об.д. (от 0 до 100 % НКПР) |
От 0 до 0,7 % об.д. включ. Св. 0,7 до 1,4 % об.д. |
±5 % НКПР | |
|
ПГО-903У-изобутан |
и-С.|Н| о |
От 0 до 1,3 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,65 % об.д. включ. Св. 0,65 до 1,3 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У- пентан |
С5Н12 |
От 0 до 1,4 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,7 % об.д. включ. Св. 0,7 до 1,4 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У-циклогексан |
Сб1Т 12 |
От 0 до 1,2 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,6 % об.д. включ. Св. 0,6 до 1,2 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У- гепган |
С7Н16 |
От Одо 1,1 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,55 % об.д. включ. Св. 0,55 до 1,1 % об.д. |
±5 % НКПР |
- |
|
ПГО-90.>У- пропилсп |
Сз 11б |
От 0 до 2,0 % об.д. (от 0 до 100 % НКПР) |
От 0 до 1,0 % об.д. включ. Св. 1,0 до 2,0 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У-метиловый спирт |
СНзОН |
О г 0 до 5,5 % об.д. (от 0 до 100 % НКПР) |
От 0 до 2,75 % об.д. включ. Св. 2,75 до 5,5 % об.д. |
±5 % НКПР |
- |
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
ПГО-903У-этиловый спирт |
С2Н5ОН |
От 0 до 3,1 % об.д. (от 0 до 100 % НКПР) |
От 0 до 1,55 % об.д. включ. Св. 1,55 до 3,1 % об.д. |
±5 % НКПР |
- |
|
П ГО-903 У- этилен |
С2Н4 |
От 0 до 2,3 % об.д. (от 0 до 100 % НКПР) |
От 0 до 1,15 % об.д. включ. Св. 1,15 до 2,3 % об.д. |
±5 % НКПР |
- |
|
П ГО-903 У-толуол |
С6Н5СНз |
От 0 до 1,1 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,55 % об.д. включ. Св. 0,55 до 1,1 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У-бензол |
С6Нб |
О г 0 до 1,2 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,6 % об.д. включ. Св. 0,6 до 1,2 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У- ацетон |
СН3СОСН3 |
От 0 до 2,5 % об.д. (от 0 до 100 % НКПР) |
От 0 до 1,25 % об.д. включ. Св. 1,25 до 2,5 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У-этилбензол |
СзЫю |
От 0 до 1,0 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,5 % об.д. включ. Св. 0,5 до 1,0 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У-метилтретбути-ловый эфир |
C5II12O |
От 0 до 1,5 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,75 % об.д. включ. Св. 0,75 до 1,5 % об.д. |
±5 % НКПР |
- |
|
П ГО-903 У-пара-ксилол |
1 i-CsHio |
От 0 до 1,1 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,55 % об.д. включ. Св. 0,55 до 1,1 % об.д. |
±5 % НКПР |
- |
|
Г1ГО-903У-орто-ксилол |
о-СвНю |
От 0 до 1,0 % об.д. (от 0 до 100 % НКПР) |
От 0 до 0,5 % об.д. включ. Св. 0,5 до 1,0 % об.д. |
±5 % НКПР |
- |
|
Тип преобразователя |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||||
|
П ГО-903 У-изопропиловый спирт |
С3Н8О |
От 0 до 2,0 % об.д. (от 0 до 100 % НКПР) |
От 0 до 1,0 % об.д. включ. Св. 1,0 до 2,0 % об.д. |
±5 % НКПР |
- |
|
ПГО-903У-диоксид углерода |
СО2 |
От 0 до 2 % об.д. |
От 0 до 2 % об.д. |
±(0,03+0,05Сх) % об.д. | |
|
П ГО-903 У-диоксид углероде |
От 0 до 5 % об.д. |
От 0 до 5 % об.д. |
±(0,03+0,05Сх) % об.д. |
- | |
|
ПГО-903У- нефтепродукты1) |
пары бензина не-этил ированного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- |
|
пары топлива ди зельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары уайт- спирита |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары топлива для реактивных двигателей |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР | ||
|
пары бензина ав томобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
|
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5%НКПР |
- | |
Примечания:
1) градуировка газоанализаторов исполнений ССС-903МТ-нефтепродукты осуществляется изго товителсм на один из определяемых компонентов:
Таблица Б.З - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГЭ-903У
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГЭ-903У-сероводород-10 |
H2S |
От 0 до 2,1 млн'1 включ. Св. 2,1 до 7 млн'1 |
От 0 до 3,0 включ. Св. 3,0 до 10 |
±0,75 мг/м3 |
±25 % |
|
ПГЭ-903У-сероводород-20 |
H2S |
От 0 до 2,1 млн'1 включ. Св. 2,1 до 20 млн'1 |
От 0 до 3,0 включ. Св. 3,0 до 28,3 |
±0,75 мг/м3 |
±25 % |
|
ПГЭ-903У-сероводород-4 5 |
От 0 до 7 млн'1 включ. Св. 7 до 32 млн'1 |
От 0 до 10 включ. Св. 10 до 45 |
±2,5 мг/м3 |
±25 % | |
|
ПГЭ-903У-сероводород-50 |
От 0 до 7 млн'1 включ. Св. 7 до 50 млн'1 |
От 0 до 10 включ. Св. 10 до 70,7 |
±2,5 мг/м3 |
±25 % | |
|
ПГЭ-903У-сероводород-85 |
От 0 до 7 млн'1 включ. Св. 7 до 61 млн'1 |
От 0 до 10 включ. Св. 10 до 85 |
±2,5 мг/м3 |
±25 % | |
|
ПГЭ-903У-сероводород-100 |
От 0 до 7 МЛ1Г1 включ. Св. 7 до 100 млн'1 |
От 0 до 10 включ. Св. 10 до 141,4 |
±2,5 мг/м3 |
±25 % | |
|
ПГЭ-903У-кислород |
о2 |
От 0 до 30 % |
- |
±(0,2+0,04Сх) % |
- |
|
ПГЭ-903У- водород |
н2 |
От 0 до 2 % |
- |
±(0,2+0,04Сх) % |
- |
|
ПГЭ-903У-оксид углерода |
со |
От 0 до 17 млн'1 включ. Св. 17 до 103 млн'1 |
От 0 до 20 включ. Св. 20 до 120 |
±5 мг/м3 |
±25 % |
|
ПГЭ-903У-диоксид азота |
NO2 |
От 0 до 1 млн'1 включ. Св. 1 до 10,5 млн 1 |
От 0 до 2 включ. Св. 2 до 20 |
±0,5 мг/м3 |
±25 % |
|
ПГЭ-903У-диокснд серы |
so2 |
От 0 до 3,8 млн 1 включ. Св. 3,8 до 18,8 млн'1 |
От 0 до 10 включ. Св. 10 до 50 |
±2,5 мг/м3 |
±25% |
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
ПГЭ-903У-аммиак-0-70 |
NH3 |
От 0 до 28 млн'1 включ. Св. 28 до 99 млн'1 |
От 0 до 20 включ. Св. 20 до 70 |
±5 мг/мЗ |
±25 % |
|
ПГЭ-903У-аммиак-0-500 |
От 0 до 99 млн'1 включ. Св. 99 до 707 млн'1 |
От 0 до 70 включ. Св. 70 до 500 |
не нормированы |
±25 % | |
|
ПГЭ-903У-хлор |
С12 |
От 0 до 0,33 млн'1 включ. Св. 0,33 до 10 млн'1 |
От 0 до 1 включ. Св. 1 до 30 |
±0,25 мг/м3 |
±25 % |
|
ПГЭ-903У-хлорид водорода |
HCI |
От 0 до 3,3 млн'1 включ. Св. 3,3 до 30 млн'1 |
От 0 до 5 включ. Св. 5 до 45 |
±0,75 мг/м3 |
±25 % |
|
ПГЭ-903У-фгорид водорода |
HF |
От 0 до 0,6 млн'1 включ. Св. 0,6 до 10 млн'1 |
От 0 до 0,5 включ. Св. 0,5 до 8,2 |
±0,12 мг/м3 |
±25 % |
|
ПГЭ-903У-формальдсгид |
СН2О |
От 0 до 0,4 млн'1 включ. Св. 0,4 до 10 млн'1 |
От 0 до 0,5 включ. Св. 0,5 до 12,5 |
±0,12 мг/м3 |
±25 % |
|
ПГЭ-903У-оксид азота |
NO |
От 0 до 4 млн'1 включ. Св. 4 до 100 млн'1 |
От 0 до 5 включ. Св. 5 до 125 |
±1,25 мг/м3 |
±25 % |
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
П1 Э-903У-оксид этилена |
С2Н4О |
От 0 до 1,6 млн'1 включ. Св. 1,6 до 100 млн'1 |
От 0 до 3 включ. Св. 3 до 183 |
±0,75 мг/м3 |
±25 % |
|
ПГЭ-903У-несиммстричный диметилгидразин |
C2H8N2 |
От 0 до 0,12 млн'1 включ. Св. 0,12 до 0,5 |
От 0 до 0,3 включ. Св. 0,3 до 1,24 |
±0,075 мг/м3 |
±25 % |
|
ПГЭ-903У- метанол |
СНзОН |
От 0 до 11,2 млн'1 включ. Св. 11,2 до 100 млн'1 |
От 0 до 15 включ. Св. 15 до 133 |
±3,75 мг/м3 |
±25 % |
|
ПГЭ-903У- метилмсркаптан |
CH3SH |
От 0 до 0,4 млн'1 включ. Св. 0,4 до 4,0 млн'1 |
От 0 до 0,8 включ. Св. 0,8 до 8,0 |
±0,2 мг/м3 |
±25 % |
|
ПГЭ-9(ГУ-этилмеркаптан |
C2H5SH |
От 0 до 0,4 млн'1 включ. Св. 0,4 до 3,9 млн'1 |
От 0 до 1,0 включ. Св. 1,0 до 10,0 |
±0,25 мг/м3 |
±25 % |
Примечание - Сх - значение содержания определяемого компонента на входе газоанализатора, объемная доля, %
Таблица Б.4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГФ-903У
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
П ГФ-903 У-изобутилен-0-20 |
i-C4H8 |
От 0 до 19,3 млн'1 |
От 0 до 45 |
±12 мг/м3 |
- |
|
ПГФ-903У-изобутилсн-0-200 |
ГСяНв |
От 0 до 43 млн'1 включ. Св. 43 до 172 млн 1 |
От 0 до 100 включ. Св. 100 до 400 |
±25 мг/м3 |
±25 % |
|
П ГФ-903 У изобутилен-0-2000 |
От 0 до 43 млн'1 включ. Св. 43 до 2000 млн'1. |
От 0 до 100 включ. Св. 100 до 4660 |
±25 мг/м3 |
±25 % | |
|
П ГФ-903 У - этилен |
С2Н4 |
От 0 до 86 млн 1 включ. Св. 86 до 171 млн 1 |
От 0 до 100 включ. Св. 100 до 200 |
±25 мг/м3 |
±25 % |
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
|
П ГФ-903 У-бензол |
СбН6 |
От 0 до 1,5 млн’ 1 включ. Св. 1,5 до 9,3 млн-1 |
От 0 до 5 включ. Св. 5 до 30 |
±1,25 мг/м3 |
±25 % |
|
П ГФ-903У- мстилмсркаптан |
CH3SH |
От 0 до 0,4 млн’ 1 включ. Св. 0,4 до 4,0 млн’1 |
От 0 до 0,8 включ. Св. 0,8 до 8,0 |
±0,2 мг/м3 |
±25 % |
|
П ГФ-903 У-этилмеркаитан |
C2H5SH |
От 0 до 0,4 млн’ 1 включ. Св. 0,4 до 3,9 млн’1 |
От 0 до 1,0 включ. Св. 1,0 до 10,0 |
±0,25 мг/м3 |
±25 % |
|
П ГФ-903 У- диэтиламин |
C4H11N |
От 0 до 9,8 млн’ 1 включ. Св. 9,8 до 50 млн’1 |
От 0 до 30 включ. Св. 30 до 150 |
±7,5 мг/м3 |
±25 % |
|
ПГФ-903У-сероуглсрод |
CS2 |
От 0 до 3,1 млн’ 1 включ. Св. 3,1 до 15 млн 1 |
От 0 до 10 включ. Св. 10 до 47 |
±2,5 мг/м3 |
±25 % |
|
П ГФ-903 У-фенол |
СбНбО |
От 0 до 0,25 млн’1 включ. Св. 0,25 до 4 млн’1 |
От 0 до 1 включ. Св. 1 до 15,6 |
±0,25 мг/м3 |
±25 % |
|
ПГ<: -903У- тс’[ афк'р тгилсп |
C2F4 |
От 0 до 7,2 млн’ 1 включ. Св. 7,2 до 40 млн’1 |
От 0 до 30 включ. Св. 30 до 166 |
±7,5 мг/м3 |
±25 % |
-
- бензин неэтилированный по ГОСТ Р 51866-2002,
-
- топливо дизельное по ГОСТ 305-2013,
-
- керосин по ГОСТ Р 52050-2006,
-
- уайт-спирит но ГОСТ 3134-78,
-
- топливо для реактивных двигателей по ГОСТ 10227-86,
-
- бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту".
-
- бензин авиационный по ГОСТ 1012-2013;
2) Сх - значение содержания определяемого компонента на входе газоанализатора.
35
- источник ГС (баллон или ГГС или ДГК-В);
- насадка;
- вентиль точной регулировки;
- индикатор расхода (ротаметр);
