1осударственная корпи pain in пп aio'inoii анергии «Росатом» Федеральное государи венноеунитарное предпрннтис РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРИЫЙ ЦЕНТР Всероссийский научно-исследовательский инстит ут экспериментальной физики

ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ ФГУП «РФЯЦ-ВНПИЭФ»

Аттестат аккредитации № RA.RU.311 769

6071XX. Нижегородская обл. i Саров, пр. Мира. д. 37 I еяефон S3130 22224 Факс 83130 22232 Г-mail: shvnffiolit.vniid'.rti

УТВЕРЖДАЮ

СОГЛАСОВАНО

Руководитель ЦИ С'И,

Директор

ООО «ГлобалТест»

главный метроло!

Преобразователи напряжения измерительные АР6300

Методика поверки

А3009.0243.МП-18

Содержание

Приложение А (справочное) Перечень документов, на которые данпы

ссылки в тексте МП

Приложение Б (справочное) Перечень принятых сокращений

Настоящая методика поверки распространяется на преобразователи напряжения измерительные АР6300

Преобразователи напряжения измерительные АР6300 (далее но тексту -преобразователи) предназначены для измерений напряжения постоянного и переменного тока при регистрации, анализе и постобработки сигналов с различных устройств, поступающих на его вход.

Принцип действия преобразователя основан на параллельном (одновременном) преобразовании мгновенных значений аналоговых входных сигналов с помощью 24-х битного АЦП в цифровой код и последующего анализа с помощью специального программного обеспечения. Преобразователь имеет возможность подключения датчиков со встроенной электроникой стандарта IEPE (integrated electronic piezoelectric) с параметрами: 2 мА, 124 В.

Конструктивно преобразователь представляет собой блок ввода и преобразования сигналов, и выпускается в пластиковом корпусе. Тип логики цифровой линии 3,3 B/TTL. Количество линий, программируемых на вход/выход - две. Питание преобразователя осуществляется от ПК через разъем микро-USB. Количество измерительных каналов одного модуля 4. Возможно параллельное подключение к ПК до 8 модулей.

Преобразователь позволяет:

  • - проводить спектральный анализ в различных полосах для сигналов в реальном масштабе времени и сигналов записанных ранее;

  • - проводить модальный анализ;

  • - проводить фильтрацию сигналов с помощью цифровых фильтров;

  • -  измерять постоянную и переменную составляющие сигналов, записывать их в файл с временной привязкой;

  • - регистрировать сигналы (вводить в память оцифрованные значения сигнала с последующей записью на накопитель).

Преобразователь поддерживает функции следующих измерительных приборов: «Спектроанализатор», «Осциллограф», «Частотомер», «Вольтметр переменного тока», «Вольтметр постоянного тока».

Данная методика поверки (далее - МП) устанавливает методику первичной и периодической поверок преобразователей. Первичной поверке преобразователи подвергаются при выпуске из производства и после ремонта. Организация и проведение поверки в соответствии с действующим «Порядок проведения поверки средств измерений...».

Межповерочный интервал - один год.

Перечень документов, на которые даны ссылки в тексте МП, приведен в приложении А.

Перечень принятых сокращений приведен в приложении Б.

1 Операции поверки

  • 1.1 При проведении первичной и периодической поверок преобразователей должны быть выполнены операции, указанные в таблице 1.

  • 1.2 При получении отрицательного результата какой-либо операции поверки дальнейшая поверка не проводится, и результаты оформляются в соответствии с 8.2.

  • 1.3 Протокол поверки ведется в произвольной форме. При проведении периодической поверки допускается сокращать проверяемые режимы (диапазоны, количество каналов) измерений преобразователей в соответствии с потребностями потребителя и (или) техническими возможностями применяемых СИ, при этом в свидетельстве о поверке должна быть сделана запись об ограничении использования режимов (диапазонов) измерений.

Таблица 1- Перечень операций при поверке

Наименование операции

Номер пункта методики

Обязательность

проведения при поверке

первичной

периодической

1 Внешний осмотр

7.1

Г

i •

2 Проверка ПО

7.2

Г

1

3 Опробование

7.3

г

1

4 Проверка амплитудного диапазона и основной абсолютной погрешности измерений входного напряжения

7.4

г

5 Проверка рабочего диапазона и неравномерности частотной характеристики

7.5

г

I-

2 Средства поверки

  • 2.1 При проведении поверки применяют СИ и оборудование, приведенные в таблице 2.

Допускается использовать другие СИ и оборудование, обеспечивающие требуемые диапазоны и точности измерений.

  • 2.2 Все применяемые СИ должны быть поверены и иметь действующие свидетельства о поверке. Оборудование, необходимое для проведения испытаний, должно быть аттестовано согласно ГОСТ Р 8.568.

3 Требования к квалификации поверителей

К проведению поверки допускается персонал, изучивший ЭД на преобразователь, данную методику поверки и имеющий опыт работы с оборудованием, перечисленным в таблице 2.

Таблица 2 - Перечень СИ и оборудования, применяемых при поверке

Наименование СИ

Требуемые характеристики

Рекомендуемый тип

Кол-

во

1 Тун кт МП

Диапазон измерений

Погрешность измерений

Калибратор универсальный

от 0,1 до 50000 Гц, от 10 до 10000 мВ

±0,1 %

П4-16

1

Персональный компьютер

В соответствии с АБКЖ.00029-01 34 «Программное обеспечение «СТГаЬ».

Руководство оператора»

1

все

4 Требования безопасности

  • 4.1 При проведении поверки необходимо руководствоваться «Правилами устройства установок» и «Правилами техники безопасности при эксплуатации электроустановок потребителей». Меры безопасности при подготовке и проведении измерений должны соответствовать требованиям ГОСТ 12.2.007.0 и правилам по охране труда ПОТ РМ-016.

  • 4.2 При проведении поверки должны быть выполнены все требования безопасности, указанные в ЭД на преобразователь, средства поверки и испытательное оборудование.

Все используемое оборудование должно иметь защитное заземление.

5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха от 18 до 25 °C;

~ относительная влажность окружающего воздуха до 80 %;

  • - атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.);

  • - напряжение питающей сети от 198 до 244 В;

  • - частота питающей сети от 49 до 51 Гц.

6 Подготовка к проведению поверки

  • 6.1 Перед проведением поверки подготавливают СИ и оборудование к работе в соответствии с ЭД на них.

  • 6.2 Проверяют наличие действующих свидетельств о поверке на СИ, а также соответствие условий поверки разделу 5.

7 Проведение поверки

  • 7.1 Внешний осмотр

При внешнем осмотре необходимо проверить:

  • - целостность корпуса преобразователя;

  • - отсутствие повреждений соединительных жгутов и разъёмов.

    При наличии вышеуказанных дефектов испытания не проводят до их устранения. Если дефекты устранить невозможно, преобразователь бракуют.

    7.2 Проверка ПО

    7.2.1 Проверку ПО проводят в соответствии с 5.1 ЛЬЕЖ.00029-01 34 «Программное обеспечение «GTLab». Руководство оператора». Цифровой идентификатор ПО рассчитывается автоматически при каждом запуске ПО «GTLab». Для вызова окна с информацией о версии ПО и результатов расчета цифрового идентификатора необходимо в меню выбрать пункт «О программе». Пример всплывающего окна приведен на рисунке 1.

    (St- global

    4.

    CR.C-32 (hex): 1BBEF28C

    CRC-32 (dec): 465498 764

    GTLAB vO. 32.2 Copyrightfe) 2018

    Cred’ts N

    СЖ . : I)

    ■ . . .. ■ !■

    1

    Рисунок 1 Пример окна с информацией о ПО

    7.2.2 Преобразователь считают выдержавшим испытания, если цифровой идентификатор ПО (контрольная сумма исполняемого кода) соответствует указанной в паспорте.

    7.3 Опробование

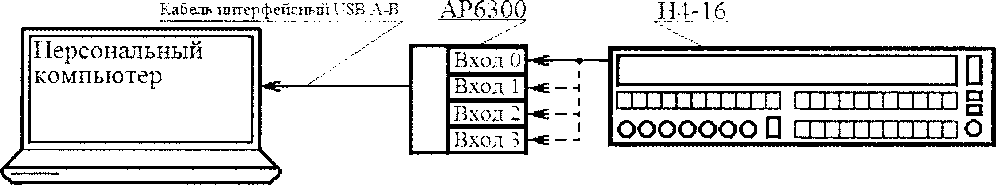

    7.3.1 Собирают схему измерений в соответствии с рисунком 1. Включают и прогревают измерительные приборы в соответствии с ЭД па них.

    Рисунок 1 - Схема измерений

    Примечание - Не допускается одновременная подача сигнала на все измерительные каналы преобразователя.

  • 7.3.2 В соответствии с АБКЖ.00029-01 34 устанавливают параметры регистрации:

  • - режим работы DC/AC;

  • - частота дискретизации 128 кГц;

  • - питание датчиков 1ЕРЕ - отключено;

  • - «Осциллограф».

  • 7.3.3 На частоте 1000 Гц задают значение амплитуды входного напряжения (1000±100) мВ.

  • 7.3.5 Считывают показания преобразователя UU3M, мВ.

  • 7.3.6  Преобразователь считают выдержавшим испытания, если регистрация входного напряжения прошла успешно.

7.4 Проверка амплитудного диапазона и основной абсолютной погрешности измерений амплитуды переменного и постоянного напряжения

  • 7.4.1 Собирают схему измерений в соответствии с рисунком 1. Включают и прогревают измерительные приборы в соответствии с ЭД на них.

  • 7.4.2 В соответствии с АБКЖ.00029-01 34 устанавливают параметры регистрации:

  • - режим работы DC/AC;

  • - частота дискретизации 128 кГц;

  • - питание датчиков IEPE - отключено;

  • - «Вольтметр постоянного тока»;

  • - «Осциллограф».

  • 7.4.3 Устанавливают короткозамкнутую заглушку на вход первого канала. Считывают показания в режиме «Вольтметр постоянного тока» Uimi.K3i мВ. и заносят их в таблицу 3.

  • 7.4.4 Задают рекомендуемые значения напряжения постоянного тока UpeK.i, мВ, из таблицы 3. Считывают показания в режиме «Вольтметр постоянного тока» Uimt.K3, мВ, и заносят их в таблицу 3.

  • 7.4.5 На частоте 1000 Гц задают рекомендуемые значения амплитуды напряжения UpeK i, мВ, из таблицы 3.

  • 7.4.6 С помощью курсора считывают значения амплитуд входного напряжения в режиме «Осциллограф» UimLi, мВ, и заносят их в таблицу 3.

  • 7.4.7 Повторяют операции по 7.4.4  7.4.6 для всех значений амплитуд

напряжения, указанных в таблице 3.

Таблица 3 - Определение основногуабсолютной погрешности измерений

Напряжение постоянного тока

Переменное напряжение, 1 кГц

UpeK.ii мВ

КЗ

1000

10000

1000

10000

U3ad.i1 мВ

Uu3M.ii мВ

АЛ1, мВ

  • 7.4.8  Основную абсолютную погрешность измерений амплитуды напряжения мВ, рассчитывают по формуле

Л L'i UU3Mj U3a()j,                                                (1)

где UU3Au - z-ая измеренная амплитуда напряжения мВ;

Uiad.i ~ z-ая заданная амплитуда напряжения, мВ.

  • 7.4.9  Повторяют операции по 7.4.4   7.4.8 для всех измерительных каналов.

  • 7.4.10 Преобразователь считают выдержавшим испытания, если абсолютная погрешность измерений входного напряжения ЕД, мВ, в диапазоне частот от 0 до 1 кГц включительно находится в пределах • (0.003 1' 1) мВ.

7.5 Проверка рабочего диапазона и неравномерности частотной характеристики

  • 7.5.1  Собирают схему измерений в соответствии с рисунком 1. Включают и прогревают измерительные приборы в соответствии с ЭД на них.

  • 7.5.2 В соответствии с АБКЖ.00029-01 34 устанавливаю!’ параметры регистрации:

  • - режим работы DC/АС;

  • - частота дискретизации 128 кГц;

  • - питание датчиков IEPE - отключено;

  • - «Вольтметр переменного тока»;

  • - «Осциллограф».

  • 7.5.3 На частоте 1000 Гц задают рекомендуемое значение амплитуды напряжения ирекЛ, мВ, из таблицы 4.

  • 7.5.4  С помощью курсора считывают значение амплитуды входного напряжения в режиме «Осциллограф» Uu3ALi, мВ. Результаты измерений заносят в таблицу 4.

Примечания

  • 1  При измерениях в режиме «Осциллограф» свыше 10 кГц учитывают максимальный результат измерений из не менее пяти периодов входного си [ нала.

  • 2 На частотах от 10 кГц допускается измерения проводить в режиме «Вольтметр переменного тока».

  • 7.5.5 Повторяют операции по 7.5.3, 7.5.4 для всех значений частот, указанных в таблице 4.

Т а б л и ц а 3 - Определение частотного диапазона

F Гн

1 рек.п х М

1000

10000

20000

45000

50000

UpeKj„ мВ

1000

1000

1000

1000

1000

зад. in м В

UU3M.in мВ

А/Л7, %

  • 7.5.6 Неравномерность частотной характеристики 34Al, %, рассчитывают по формуле

    к А.

    U м<>.\ 0001'11

    О„3,„.1000/'ч

    Л

    1 -100,

    7

    (2)

где иизмЛ- измеренная амплитуда напряжения на Гой частоте, мВ; иизл1Л>.юоогц ~ измеренная амплитуда напряжения на частоте 1000 Гц, мВ; U3adi ~ заданная амплитуда входного напряжения на Гой частоте, мВ; изад.юоогц ~ заданная амплитуда входного напряжения на частоте 1000 Гц, мВ.

  • 7.5.7  Повторяют операции по 7.5.3    7.5.6 для всех измерительных

каналов.

  • 7.5.8  Преобразователь считают выдержавшим испытания, если неравномерность частотной характеристики относительно уровня на частоте 1 кГц находится в пределах:

  • - до 10 кГц включительно ±2,0 %;

  • - св. 10 до 20 кГц включительно ±2,5 %;

  • - св. 20 кГц до 45 кГц включительно ±5,0 %;

  • - св. 45 кГц до 50 кГц включительно ±10,0 %.

8 Оформление результатов поверки

  • 8.1 При положительных результатах поверки оформляют свидетельство о поверке преобразователя по форме, установленной в действующих нормативных документах. Знак поверки наносится на свидетельство о поверке и (или) паспорт.

  • 8.2 Преобразователь, не прошедший поверку, к применению нс допускают. На него выдают извещение о непригодности но форме, установленной в действующих нормативных документах.

Приложение Л (справочное) Перечень документов, на которые даны ссылки в текс те МП

Обозначение

документа, на который дана ссылка

Наименование документа, на который дана ссылка

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ Р 8.568-97

ГСИ. Аттестация испытательного оборудования.

Основные положения

ГОСТ Р 8.669-2009

ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке. Введен приказом Минпромторга России от 02 июля 2015 г. № 1815

ПОТ РМ-016-2001

Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок

Приложение Б

(справочное) Перечень принятых сокращений

АЦП - аналогово-цифровой преобразователь;

МП - методика поверки;

ПК - персональный компьютер;

ПО - программное обеспеченье;

СИ - средство(а) измерений;

ЭД - эксплуатационная документация.
