Методика поверки «Государственная система обеспечения единства измерений Датчики состояния поверхности дорожного полотна ДВПД-02» (ОЦСМ 020196-2017 МП)

УТВЕРЖДАЮ

Диреткор ЦСМ» г

Светличный

Государственная система обеспечения единства измерений

Датчики состояния поверхности дорожного полотна ДВПД-02

МЕТОДИКА ПОВЕРКИ

ОЦСМ 020196-2017 МП

г. Омск

2017 г.

Настоящая методика поверки распространяется на датчики состояния поверхности дорожного полотна ДВПД-02 (далее по тексту - датчики) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - один год.

• 1.1 При проведении поверки выполняются операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

1.2 Если при проведении той или иной операции поверки получен отрицательный

результат, поверку прекращают, датчик признается непригодным к дальнейшей эксплуатации, выдается извещение о непригодности, с указанием причин непригодности.

• 2.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки

• 2.2 Все средства измерений должны быть исправны, поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма на корпусе или в технической документации.

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик датчиков с требуемой точностью.

Поверку СИ осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации юридические лица и индивидуальные предприниматели (далее - аккредитованные юридические лица или индивидуальные предприниматели). К проведению поверки допускаются лица, изучившие руководство по эксплуатации на датчики, эксплуатационную документацию на средства их поверки и настоящую методику поверки.

• 4.1 Лица, осуществляющие поверку датчиков, должны иметь квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей».

• 4.2 При поверке соблюдают правила ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности (с Изменением №1)».

При проведении поверки должны соблюдаться следующие условия измерений:

• - температура окружающего воздуха, °C                                  от +15 до +25;

• - относительная влажность окружающего воздуха, %                        от 30 до 80;

• - атмосферное давление, кПа                                              от 80 до 106;

• - напряжение питания постоянного тока, В                                от 11,4 до 12,6;

• 6.1 Перед проведением поверки, все приборы и оборудование должны быть надежно заземлены путем соединения клемм «КОРПУС» с шиной защитного заземления медным проводом сечением не менее 1,5 мм².

• 6.2 При всех проверках, если есть указание «Подключить датчик к источнику питания», необходимо соединить жилу кабеля датчика с коричневой цветной маркировкой с выходной клеммой «+» источника питания, жилу кабеля датчика с синей цветной маркировкой с выходной клеммой «-» источника питания.

• 6.3 При всех проверках, если есть указание «Включить источник питания», необходимо предварительно установить на выходе источника питания напряжение (12±0,6) В. Напряжение на выходе источника питания контролировать мультиметром.

• 6.4 Датчики, представляемые на периодическую поверку, должны иметь свидетельство о предыдущей поверке.

• 6.5 Подготовить к работе основные и вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

• 6.6 Датчик должен быть включен перед началом измерений не менее чем за 30 мин.

• 6.6 При проведении поверки на месте эксплуатации очистить лицевую панель датчиков от видимых загрязнений.

• 6.7 Поверку проводить с использованием лабораторных резиновых перчаток.

• 7 Проведение поверки

• 7.1.1 При проведении внешнего осмотра должно быть установлено следующее:

• - соответствие комплектности, маркировки требованиям, приведенным в эксплуатационной документации на датчик;

• - отсутствие механических повреждений, трещин, закатов, расслоений, влияющих на метрологические характеристики и выполнение основных функций.

• 7.1.2 Датчики, не удовлетворяющие вышеперечисленным требованиям, к дальнейшей поверке не допускаются.

• 7.2.1 Подключение датчика к персональному компьютеру (далее - ПК)

  • 7.2.1.1 Для подключения датчика к персональному компьютеру используется двухпроводный последовательный интерфейс RS-485. Подключить датчик к ПК можно, например, через преобразователь интерфейсов USB-RS-485 в соответствии с цветной маркировкой жил кабеля, указанной в таблице 3

Таблица 3 - Цветовая маркировка проводов кабеля датчиков

• 7.2.1.2 После подключения датчика к источнику питания, по истечении времени, равному 5 секундам, последовательный интерфейс RS-485 датчика будет готов к работе. Датчик выведет на экране запущенной коммуникационной программы строку с именем модели, версией внутреннего программного обеспечения (далее - ВПО) и установленным сетевым адресом:

RSCS 2.0.0 - ID:1

• 7.2.1.3 Датчик не возвращает набираемые символы на терминал. Для отображения набираемых команд необходимо включить функцию локального эха в используемой терминальной программе.

• 7.2.1.4 В процессе передачи или выполнения команды ввод новых данных невозможен. Необходимо дождаться ответа датчика.

• 7.2.1.5 Общий формат сетевых команд ВПО:

@id COMMAND paraml param2 ... paramN

где id - сетевой адрес датчика, принимает значения в диапазоне от 0 до 254;

COMMAND - имя команды, задаваемой пользователем;

paramN - возможные аргументы команды, отделенные символом пробела.

Сетевые команды всегда начинаются с префикса «@id», после которого обязательно должен вставляться символ пробела и имя команды, которое отмечает команду на исполнение.

Аргументы команд должны быть отделены от имени команды и друг от друга символом пробела. Аргументы, содержащие пробелы (например, текстовые строки) обрамляются двойными кавычками. В общем формате записи команд названия аргументов записываются курсивом. Если аргумент команды может быть опущен, то в формате обозначения он помещается в квадратные скобки «[...]».

Все команды и сообщения передаются в формате ASCII. Имя команды нечувствительно к регистру символов.

Исполнение команды пользователя начинается после её подтверждения, нажатием клавиши «ENTER».

• 7.2.1.6 Команда М

Команда М отображает текущее состояние поверхности дороги. Сетевая команда имеет следующий вид:

@1 М «ENTER»

Ответ на команду «М» имеет следующий формат:

ROADCOND<tab><salt concentration><tab><water layer thickness><tab>

<surface condition><tab><surface temperature><cr><lf>

Расшифровка ответа на команду М приведена в таблице 4.

Таблица 4

7.2.2 Результаты опробование считать положительными, если при подключении датчик

отвечает на команду опроса, идентификационное наименование ВПО - RSCS, номер версии ВПО - не ниже 2.0.0.

• 7.3.1 Определение абсолютной погрешности измерений толщины слоя воды проводить в следующей последовательности:

  • 7.3.1.1 Установить датчик на основание так, чтобы лицевая поверхность датчика находилась в горизонтальном положении. Подключить к датчику источник питания и ПК.

  • 7.3.1.2 Включить ПК. Датчик должен вывести на монитор ПК строку с именем модели, версией ВПО и установленным сетевым адресом испытуемого датчика.

  • 7.3.1.3 Промыть лицевую поверхность датчика дистиллированной водой, насухо вытереть и затем протереть изопропиловым спиртом.

  • 7.3.1.4 Включить источник питания.

  • 7.3.1.5 С помощью микрометра определить толщину кольца №2 С_о/, мм. Измерения проводить в четырех равномерно распределенных точках кольца. За результат измерений принять среднее арифметическое значение.

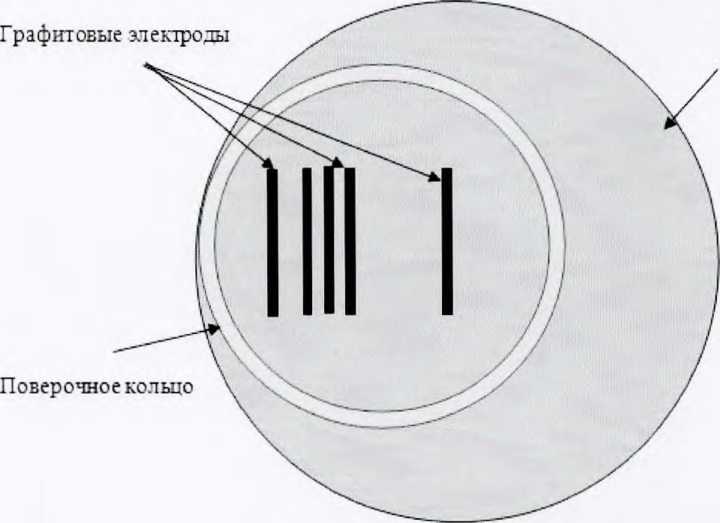

  • 7.3.1.6 Разместить на лицевой поверхности датчика кольцо №2 (схема расположения поверочного кольца приведена в Приложении А) и нанести на лицевую поверхность датчика не менее 4 см³ воды, равномерно распределив по внутренней площади кольца. Накрыть кольцо стеклом. Визуально проконтролировать отсутствие воздушных пузырей между стеклом и лицевой поверхностью датчика. Недопустимы пузырьки воздуха между графитовыми электродами. Допускаются пузырьки воздуха на расстоянии не менее 5 мм от краев электродов. Для более плотного прилегания стекла, установить сверху гирю 1 кг.

  • 7.3.1.7 Считать через 240 с на мониторе ПК в строке ответа на команду М в пункте <surface condition> - код состояния поверхности дороги, «2», а в пункте <water layer thickness> - толщина слоя воды, Ct, мм.

  • 7.3.1.8 Повторить измерения по 7.3.1.7 не менее 5 раз с интервалом 120 с. За результат измерений C_U2M/, мм, принять среднее арифметическое значение.

• 7.3.2 Повторить измерения по 7.3.1 используя кольца №3, №4 и №5. Объемы воды, наносимые на лицевую панель датчика с установленным кольцом: 5, 9, 15 см³ соответственно.

• 7.3.3 Абсолютную погрешность измерений толщины слоя воды определить по формуле:

* С_Изм i ~ ^oi>                                        О)

где С_изм i - толщина слоя воды, измеренная датчиком, мм;

С_о i - толщина кольца, установленного на датчик, мм.

• 7.3.3 Абсолютная погрешность измерений толщины слоя воды не должна превышать допускаемых пределов ± (0,05+0,2-С_Изм) мм.

• 8.1 Результаты поверки оформляют протоколом поверки произвольной формы.

• 8.2 Положительные результаты первичной поверки оформляются оттиском поверительного клейма в разделе 7 паспорта на датчик МРАШ.408946.002 ПС.

• 8.3 Положительные результаты периодической поверки оформляются свидетельством о поверке установленного образца.

• 8.4 При отрицательных результатах первичной поверки датчик считают непригодным и к эксплуатации не допускают.

• 8.5 При отрицательных результатах периодической поверки датчик считают непригодным и к эксплуатации не допускают. Свидетельство о поверке аннулируют и выдают извещение о непригодности установленного образца, с указанием причин непригодности.

Методику разработали:

Нач. отдела поверки и калибровки средств измерений геометрических величин ФБУ «Омский ЦСМ»

Инженер по метрологии 1 категории ФБУ «Омский ЦСМ»
