ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Заместитель директора изводственной метрологии НИИМС»

г

-с <

- 5'^-t

2021 г.

.В. Иванникова

Государственная система обеспечения единства измерений

РАСХОДОМЕРЫ-СЧЁТЧИКИ ГАЗА УЛЬТРАЗВУКОВЫЕ OPTISONIC

Методика поверки

МП 208-008-2021 г. Москва

2021 г.

Содержание

Таблица 1

п/п

Наименование

стр.

1

Общие положения

3

2

Перечень операций поверки

3

3

Требования к условиям проведения поверки

3

4

Требования к специалистам, осуществляющим поверку

3

5

Метрологические и технические требования к средствам поверки

4

6

Требования по обеспечению безопасности проведения поверки

4

7

Внешний осмотр

4

8

Подготовка к поверке и опробование

5

9

Проверка программного обеспечения

5

10

Определение метрологических характеристик

5

11

Подтверждение соответствия средства измерения метрологическим требованиям

8

12

Оформление результатов поверки

9

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящий документ распространяется на расходомеры-счётчики газа ультразвуковые OPTISONIC (далее расходомеры), изготовленные KROHNE ALTOMETER, и устанавливает требования к методам и средствам их первичной и периодической поверок.

  • 1.2 Средства измерения, используемые при поверке должны обеспечивать прослеживаемость к Государственному первичному эталону единиц объемного и массового расходов газа (ГЭТ 118-2017).

  • 1.3 Поверка может проводиться в лабораторных условиях или на месте эксплуатации.

  • 1.4 Интервал между поверками - 5 лет.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

2.1 При проведении поверки расходомеров должны выполняться операции, указанные в таблице 2.

Таблица 2

Наименование операции

Номер пункта методики поверки

При первичной поверке

При периодической поверке

Внешний осмотр

7

Да

Да

Подготовка к поверке и опробование

8

Да

Да

Проверка программного обеспечения

9

Да

Да

Определение метрологических характеристик

10, 12

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

11, 12

Да

Да

Оформление результатов поверки

13

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 3.1 При проведении поверки расходомера должны быть соблюдены следующие условия:

  • - относительная влажность окружающего воздуха от 30 % до 95 %;

  • - атмосферное давление от 84 до 106 кПа;

  • - температура окружающей среды (20 ± 5) °C;

  • - температура окружающей среды при поверке имитационным методом без снятия расходомера с линии от минус 20 до плюс 40 °C;

  • - изменение температуры окружающей среды во время поверки не более 2 °C;

  • - подготавливают к работе поверяемый расходомер и средства поверки в соответствии с эксплуатационной документацией;

рекомендуемая длина прямого участка до расходомера 10DN, после расходомера 3DN (при поверке на расходомерной установке)

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй.

Поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

  • 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ

ПОВЕРКИ

5.1 При проведении поверки применяют средства поверки, указанные в таблице 3. Таблица 3

Номер пункта методик и поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические, и (или) метрологические и основные технические характеристики средства поверки

Пример возможного средства поверки с указанием наименования, заводского обозначения, а при наличии -обозначения типа, модификации

10.1

Установка поверочная в качестве рабочего эталона 1го разряда в соответствии с ГПС, утвержденной приказом Госстандарта от 29.12.2018  №2825. Диапазон расхода в

соответствии с поверяемым расходомером. Допускаемая относительная погрешность ±0,3%...±0,5%.

Установка        поверочная

расходомеров-счетчиков газа УПРСГ     (регистрационный

номер      54253-13      в

Федеральном информационном фонде по обеспечению       единства

измерений)

10.2.9.1

Средство измерения силы постоянного тока от 4 до 20 мА, пределы допускаемой абсолютной погрешности измерений:

±(0,010 + 0,004) мА

Мультиметр       цифровой

34401А    (регистрационный

номер      54848-13      в

Федеральном информационном фонде по обеспечению       единства

измерений)

10.2.9.2

Средство измерения синусоидальных сигналов амплитудой до 50 В и частотой 0...100 МГц

Частотомер      электронносчетный     типа     43-86

(регистрационный     номер

27901-11 в Федеральном информационном фонде по обеспечению       единства

измерений)

7, 8, 9,

10

Средство      измерений      температуры

окружающей среды: диапазон измерений от минус 20 до 40 °C, пределы допускаемой абсолютной погрешности измерений ± 0,5 °C

Термогигрометр      ИВА-6

(регистрационный     номер

46434-11 в Федеральном информационном фонде по обеспечению       единства

измерений)

Средство измерений относительной влажности окружающей среды: диапазон измерений от 30 до 95 %, пределы допускаемой основной абсолютной погрешности измерений ±5 %.

Средство измерений атмосферного давления: диапазон измерений от 84 до 106 кПа, пределы допускаемой     основной     абсолютной

погрешности измерений ±0,5 кПа.

  • 5.2 Допускается использовать другие эталоны и средства поверки с метрологическими и техническими характеристиками обеспечивающих измерение параметров с требуемой точностью.

  • 5.3. Эталоны и средства поверки должны быть поверены, данные о поверке должны отображаться в Федеральном информационном фонде по обеспечению единства измерений Испытательное оборудование должно быть аттестовано, остальное оборудование - проверено.

  • 5.4. Допускается проводить поверку в сокращенном диапазоне расходов на основании письменного заявления владельца средства измерений или лица, представившего средство измерений на поверку, оформленного в произвольной форме.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 6.1 При проведении поверки должны выполняться следующие требования безопасности:

  • - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена, в соответствии с ГОСТ 12.2.007.0;

  • - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

  • - соблюдать требования безопасности, указанные в технической документации на расходомеры, применяемые средства поверки и вспомогательное оборудование;

  • - монтаж и демонтаж расходомеров должны производиться при отсутствии давления в измерительной линии.

7 ВНЕШНИЙ ОСМОТР

При внешнем осмотре расходомера проверяют:

  • - соответствие комплектности расходомера требованиям эксплуатационной документации;

  • - отсутствие механических повреждений, не позволяющих провести поверку;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки, индикатора;

При выявлении видимых дефектов принимают решение по устранению выявленных дефектов до проведения поверки или принятия решений по проведению дальнейшей поверки.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

Расходомер устанавливают и подключают согласно эксплуатационной документации.

  • 8.1. Опробуют расходомер на поверочной установке или измерительной линии путем увеличения (уменьшения) расхода поверочной среды в пределах диапазона измерения расходомера. Результат опробования считают положительным, если при увеличении (уменьшении) расхода, соответствующим образом изменялись показания на дисплеи расходомера, или на мониторе компьютера, или контроллера, или преобразующем устройстве: счетчик импульсов, или частотомер, или мультиметр цифровой.

  • 8.2. При имитационной поверке, перед началом поверки выполняют электрическое подключение поверяемого расходомера к персональному компьютеру одним из способов, описанных в руководстве по эксплуатации расходомера.

  • 8.3. При поверке на поверочной установке необходимо выполнить следующие действия:

Так как, расходомеры настроены на работу со средой и в условиях по месту эксплуатации, то, до начала проведения поверки, необходимо произвести настройки преобразователя сигналов на условия поверки. Для этого необходимо внести изменения в меню преобразователя сигналов.

Внимание! После окончания поверки, необходимо восстановить значения всех измененных настроек.

Перед началом работ выполнить сохранение текущей конфигурации настроек расходомера с использование подменю С5.6.2 «Сохранить настройки» в «Резервная копия 1» или «Резервная копия 2».

Примечание:

После выполнения операции, выйти в режим измерения с сохранением.

Описание меню и порядок работы с ним, описаны в Руководстве по эксплуатации.

Для настройки преобразователя сигналов выполнить следующее:

  • - в пункте меню С 1.3.2 «Направление потока» выбрать - «прямое направление», при этом расходомер должен быть монтирован на установке таким образом, чтобы направление потока поверочной среды совпадало с направлением стрелки на первичном преобразователе;

  • - в пункте меню С 1.3.3 «Постоянная времени» установить минимально возможное значение;

  • - в пункте меню С 1.3.4 «Отсечка малых расходов» установить минимально возможное значение. В меню С 1.2.1 расходомера выбирают калибровку нуля. Выбирают настройку нуля «автоматически».

Аналогичные изменения необходимо внести в соответствующие пункты подменю, относящиеся к выходным сигналам, задействованным в процессе поверки (например, частотный выход) и настроить соответствующие выходные сигналы на измерение объемного расхода.

Если, в пункте меню С. 1.9.1 «Линеаризация» установлено значение «вкл», то в пункте меню С. 1.9.2 «Динамическая вязкость», необходимо внести значение динамической вязкости поверочной среды. В частности для воздуха значение динамической вязкости 18,2710’6 Па с.

В пункте меню С 1.11 «Коррекция Р и Т» выбрать вариант - «нет», если установлены другие виды коррекции.

В подменю С5.7 «Единицы измерения», в пункте меню С5.7.2 «Объемный расход», единицы измерения объемного расхода привести в соответствие с настройками поверочной установки (например, «м3/ч»).

В пунктах меню А4.3«Диапазон», подменю используемых для поверки выходных сигналов, например, частотного выхода, внести значение максимального расхода QujKкоторое является минимальным значением из трех значений максимального расхода:

  • 1. Значение максимального расхода, на которое настроен расходомер для рабочей среды.

  • 2. Значение максимального расхода, воспроизводимое поверочной установкой.

  • 3. Значение максимального расхода для конкретного диаметра расходомера указано в Приложении 3 Руководства по эксплуатации:

  • 8.4. Значения давления, которое необходимо обеспечить в полости расходомера при поверке приведены в Приложении 3 Руководства по эксплуатации. В случае поверки на расходомерной установке допускается проводить поверку воздухом при атмосферном давлении для всех исполнений расходомера, при условии, что значение "SN Ratio UP"/ "SN Ratio DOWN" больше 30 dB, а значение параметра "Gain" не должно превышать значение 96 dB (порядок проверки параметров "SN Ratio UP"/ "SN Ratio DOW" и "Gain" в соответствии с п. 10.2.8)

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Проверяют соответствие идентификационных данных программного обеспечения (ПО). Для этого, согласно РЭ, необходимо войти:

  • - в меню ВЗ.З расходомера и считать номер версии.

Номер версии ПО должен быть не ниже указанного в описании типа.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 10.1 Проливной метод

Определение относительной погрешности проводят методом сличения объема (или объёмного расхода) поверочной среды, прошедшего через поверяемый расходомер V (Q), и объема (или объёмного расхода) полученного на установке Vo (Qo)n трёх точках расхода, соответствующих значениям расхода:

  • - ОТ Qmin ДО ОД Qiuk?

  • - ОТ 0,4 Qujk ДО 0,6 QmK»

■ от 0,7 Qujk до Qiiik

где Qmin - минимальное значение расхода, указанное в описании типа.

Допускается проводить поверку в большем количестве точек, по согласованию с Заказчиком. Время измерения должно быть не менее 30 секунд или до достижения не менее 2000 импульсов.

Величину расхода устанавливают с допуском ± 5 %.

Для каждого значения расхода проводят не менее трех измерений с последующим усреднением значений.

По окончании работ выполнить восстановление конфигурации настроек расходомера с использование подменю С5.6.3 «Загрузить настройки» из «Резервная копия 1» или «Резервная копия 2».

Примечание:

После выполнения операции, выйти в режим измерения с сохранением.

10.2 Имитационный метод
  • 10.2.1 Поверка может проводиться с демонтажем расходомера с измерительной линии в лаборатории или без демонтажа расходомера.

10. 2.2 Определение метрологических характеристик без демонтажа расходомера может быть применено только в том случае, если отрезок трубопровода с вмонтированным расходомером, может быть полностью перекрыт, в измерительном корпусе полностью отсутствует течение газа. При использовании расходомера на паре или низкотемпературных газах после перекрытия линии имеющийся газ необходимо стравить и закачать воздух, азот или природный газ.

10. 2.3 При проведении поверки без демонтажа прибора в условиях эксплуатации необходимо убедиться в том, что условия окружающей среды соответствуют требованиям Руководств по эксплуатации всех СИ, используемым при поверке. Расходомер и трубная обвязка не должны подвергаться воздействию осадков, источников тепла и т.п., так как это может вызвать образование конвекционных потоков внутри расходомера.

10. 2.4 При проведении поверки с демонтажем с измерительной линии расходомер не должен подвергаться воздействию источников тепла, т.к. это может вызвать внутри него конвекционные потоки. Расходомер выдерживается в лабораторных условиях не менее 24 часов при стабильной температуре окружающей среды.

10. 2.5 При поверке без демонтажа в полости расходомера необходимо обеспечить рабочее давление, при котором эксплуатируется прибор. В случае поверки с демонтажем с измерительной линии, а также при поверке без демонтажа с закачкой воздуха, азота или природного газа, необходимо обеспечить давление в соответствии с пунктом 8.4.

10. 2.6 Для проведения поверки используется установленное на PC программное обеспечение KROHNE Flow Meter Monitoring, Configuration and Diagnostics (MCD) Tool (версия 1.5.1.1 и выше). Данное ПО в открытом доступе можно скачать на сайте KROHNE.

10. 2.7 Проверка режима "нулевого расхода"

Войти в режим измерений скорости газа (скорости потока), согласно "Руководству по эксплуатации". На дисплее преобразователя сигналов расходомера индицируется измеренное значение скорости газа (скорости потока), значение которого не должно превышать 0,03 м/с.

10. 2.8 Проверка качества ультразвукового сигнала.

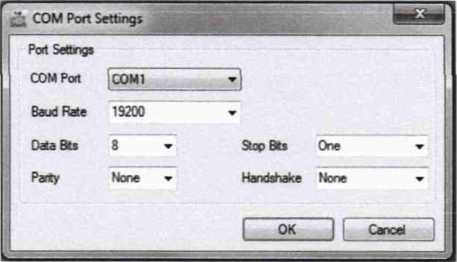

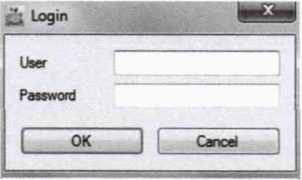

После проверки "Нулевого расхода" подключают к прибору с помощью USB-кабеля PC с программным обеспечение KROHNE Flow Meter Monitoring, Configuration and Diagnostics (MCD) Tool (версия 1.5.1.1 и выше) и на экран PC выводят окно диагностики с измеренными значениями параметров сигнала прибора в соответствии с Приложением В.

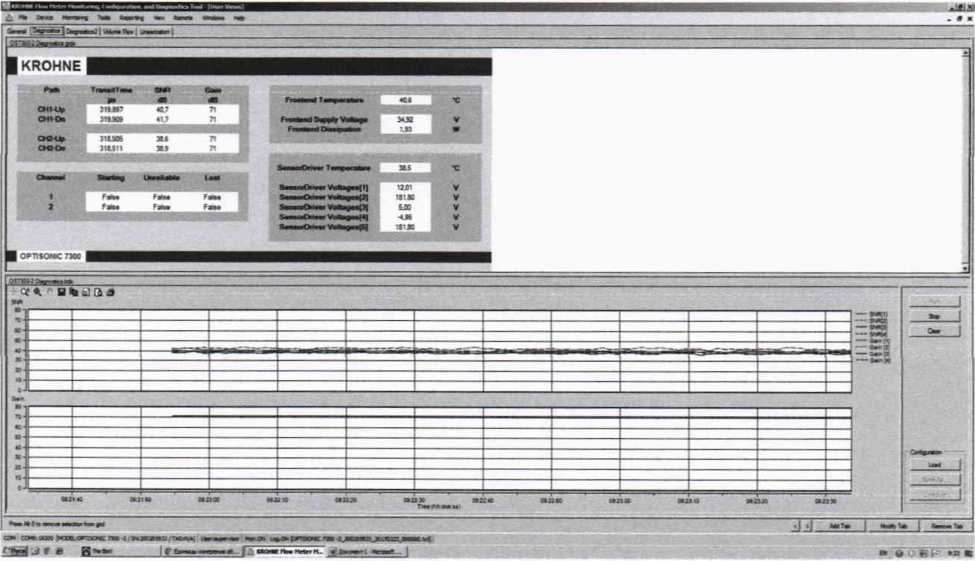

Далее фиксируют следующие значения параметров Transit time UP"/"Transit time DOWN; "SN Ratio UP"/ "SN Ratio DOWN; "Gain".

10. 2.9 Проверка выходных сигналов преобразователя сигналов.

Примечание:

  • 1) Проверка токовых сигналов обязательна при проведении поверки по п. 10.2. При проведении поверки по п. 10.1 проверка выходных сигналов выполняется по требованию заказчика.

  • 2) Проверка выходных сигналов может выполняться одновременно с п. 10.1

  • 10.2.9.1 Проверка токового сигнала.

К соответствующим выходным клеммам (токового выхода 4... 20 мА) преобразователя сигналов расходомера подключают миллиамперметр (измерение тока) согласно руководству по эксплуатации.

Последовательно установить в тестовом меню преобразователя сигналов и устанавливают значения выходного тока 4; 12; 20 мА и регистрировать показания миллиамперметра.

  • 10.2.9.2 Проверка частотного сигнала.

Подключить к соответствующим выходным клеммам преобразователя сигналов частотомер (измерение частоты) согласно руководству по эксплуатации. Последовательно установить значения выходной частоты 100; 1000; 3000; 10000 Гц и регистрировать показания частотомера.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ 11.1 Проливной метод

Допускается проводить поверку только по объемному расходу или объему.

Относительную погрешность измерений объема (при заданном объёмном расходе) %, определяют по формуле (1).

8V = ^х100%,                (1)

где Ро - объем, измеренный установкой, при заданном объемном расходе, м3; V - объем, измеренный расходомером, при заданном объемном расходе, м \

Относительную погрешность измерений объёмного расхода 3q, %, вычисляют по формуле (2):

ае = ^.юо%                   (2)

где

Qo - расход, измеренный поверочной установкой, м3/ч;

Q - расход среды, измеренный расходомером , т.е. показания расходомера м3/ч;

Результат поверки считают положительным, если усредненное значение относительной погрешности измерений объема или объёмного расхода при заданном объёмном расходе не превышают значений, указанных в описании типа.

11.2 Имитационный метод
  • 11.2.1 Значения параметров "Transit time UP"/"Transit time DOWN" измерительного канала не должны отличаются между собой более чем на 1 %;

  • 11.2.2 Значения параметров "SN Ratio UP"/ "SN Ratio DOWN" всегда должны быть больше 30 dB;

  • 11.2.3 Значение параметра "Gain" не должно превышать значение 96 dB.

  • 11.2.4 Приведенная к диапазону формирования токового сигнала погрешность токового сигнала 5прив1 рассчитывается по формуле

( I -I

хюо%

< max *min J                                                                            (3)

где /тах -максимальное значение тока, равное 20 мА;

/min - минимальное значение тока, равное 4 мА;

/о - заданное значение тока, мА;

Д - измеренное значение тока, мА;.

Результат проверки считается положительным, если приведенная погрешность к диапазону формирования токового сигнала токового выходного сигнала не превышает ±0,15 %.

  • 11.2.5 Относительная погрешность частотного сигнала 5ОТНос.г рассчитывается по формуле

«othoc F = (^) X 100%,                                        (4)

где

Fo - заданное значение частоты, Гц;

Fj - полученное значение частоты, Гц;

Результат проверки считается положительным, если относительная погрешность частоты не превышает ±0,15 %.

  • 11.2.6 Результат поверки считают положительным, в случае выполнения условий, указанных в п. 11.2.1-11.2.5 Прибор признаётся пригодным к применению с допускаемой погрешностью измерений, указанной в описании типа при поверке имитационным методом.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Сведения о результатах поверки расходомеров передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, предусмотренным частью 3 статьи 20 Федерального закона № 102-ФЗ

12.1. Результаты поверки оформляют протоколом по форме, приведенной в приложении А или приложении Б.

  • 12.1.2 По заявлению владельца средств измерений или лица, представившего их на поверку положительные результаты поверки, оформляют записью в Паспорте, удостоверенной подписью поверителя и нанесением знака поверки или выдают свидетельство о поверке по установленной форме в соответствии с приказом Минпромторга России от 31 июля 2020 г. № 2510 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 12.1.3 По заявлению владельца средств измерений или лица, представившего их на поверку в случае отрицательных результатов поверки, выдает извещения о непригодности к применению средства измерений.

    Д.П. Ломакин

Начальник отдела 208

ФГУП «ВНИИМС»

Ведущий инженер отдела 208

ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А

(рекомендуемое)

ПРОТОКОЛ поверки расходомера-счетчика газа ультразвукового OPT1SON1C на поверочной установке_____.

серийный номер расходомера диаметр условного прохода, мм применяемый диапазон расходов. м3/ч GK расходомера

СРЕДСТВА ПОВЕРКИ

Наименование средства поверки

№ средства поверки      ____

Верхний предел измерений

Результаты поверки по пунктам методики:

п. 7 и п.9 Заключение внешнему осмотру и проверке идентификационных данных ПО

п. 8       Заключение по опробованию

п. 11.1    Определение метрологических характеристик

№ п/п

Расход, Qq

3/ч]

Показания установки V (М3)

Показания расходомера

V(m3)

Относительная погрешность [%]

Допускаемая относительная погрешность [%]

...

РЕЗУЛЬТАТЫ ПРОВЕРКИ ВЫХОДНЫХ СИГНАЛОВ (при необходимости)

Заданное значение выходных сигналов СК

Измеренное значение выходного сигнал СК

Вычисленная погрешность

Допускаемая погрешность

мА

мА

%

%

4

12

20

Гц

Гц

%

%

100

1000

3000

10000

годен (не годен)

Зак люч ени е о при год нос ти:

Поверитель: _______________________(

If

20 г.

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПРОТОКОЛ поверки расходомера-счетчика газа ультразвукового OPTISONIC имитационный метод_____.

серийный номер расходомера диаметр условного прохода, мм применяемый диапазон расходов, м3/ч GK расходомера

СРЕДСТВА ПОВЕРКИ

Наименование средства поверки (тип, №, дата очередной поверки)

Результаты поверки по пунктам методики:

п. 7 и п.9 Заключение внешнему осмотру и проверке Идентификационных данных ПО

п. 8       Заключение по опробованию

п. 11.2     Имитационный метод поверки

Проверка качества ультразвукового сигнала Допускаемые параметры:

1. Скорость потока газа в режиме нулевого

расхода не более 0,03 м/с

2.

Transit time UP-Transit time DOWN

Transit time DOWM

3. SN Ratio UP не менее 30 dB

* 100% < 1%

4. SN Ratio DOWN не менее 30 dB

5. Gain не более 96 dB

РЕЗУЛЬТАТЫ ПРОВЕРКИ ВЫХОДНЫХ СИГНАЛОВ

Заданное значение выходных сигналов СК

Измерение значения выходного сигнал СК

Вычисленная погрешность

Допускаемая приведенная погрешность

мА

мА

%

%

4

12

20

Гц

Гц

%

%

100

1000

3000

10000

еритель: __________________________(                        )

Зак люч ени е о при год нос ти:

Пов

"       "               20 г.

ПРИЛОЖЕНИЕ В

(справочное)

Программу KROHNE Flow Meter Monitoring, Configuration and Diagnostics (MCD) Tool можно скачать с сайта http://ru.krohne.com, вкладка «Документация и ПО», раздел программное обеспечение.

Для начала работы необходимо запустить программу.

После запуска программы появится стартовое диалоговое окно.

Необходимо зайти на вкладку «Device» и выбрать пункт «Connect» (предварительно необходимо убедиться, что расходомер подключен к ПК)

В появившемся окне необходимо выбрать способ подключения расходомера к ПК и нажать ОК

В появившемся окне необходимо провести следующие настройки (Рисунок 1) и нажать ОК:

  • ■  Baudrate (Скорость передачи данных) - 19200 бод

  • ■  Databits (Биты данных) - 8 бит данных

  • ■  Parity (Чётность) - попе (нет)

  • ■  Stop bits (Стоповые биты) - one (один)

  • ■  Handshake (Квитирование установления связи) - попе (нет)

  • ■  COM Port (выбрать порт подключения)

Рисунок 1 - Настройки

В появившемся окне поля Логин и Пароль оставить пустыми и нажать ОК (Рисунок 2):

Рисунок 2 - Окно для ввода логина и пароля

Для получения доступа к параметрам диагностики в появившемся окне необходимо перейти на вкладку «Diagnostics». (Рисунок 3)

Рисунок 3 - Диаграмма

Предварительно убедитесь, что во вкладке «View», галочка стоит напротив «User Views»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
