Методика поверки «ГСИ. МАШИНЫ КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ » (МП АПМ 52-20)

УТВЕРЖДАЮ

директор

Государственная система обеспечения единства измерений

МАШИНЫ КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ NORGAU СЕРИИ NCMM

г. Москва.

2020 г.

Настоящая методика поверки распространяется на машины координатно-измерительные NORGAU серии NCMM (далее - КИМ) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 Операции и средства поверки

При проведении поверки должны применятся средства поверки и выполняться операции, ука

занные в таблице 1.

Таблица 1

Примечание: Допускается применение аналогичных средств поверки, обеспечивающих опре

деление метрологических характеристик, поверяемых СИ с требуемой точностью.

2 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на КИМ, имеющие достаточные знания и опыт.

3  Требования безопасности

При проведении поверки, должны соблюдаться требования по технике безопасности согласно эксплуатационной документации на приборы и поверочное оборудование, правила по технике безопасности, которые действуют на месте проведения поверки.

4  Условия проведения поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

5 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - КИМ подготавливают к работе в соответствии с требованиями эксплуатационной документации;

• - измерительные поверхности средств поверки: концевых мер длины, калибровочной сферы очищают от смазки, промывают авиационным бензином марки Б-70 по ГОСТ 1012-72 и спиртом ректификатом по ГОСТ 18300-72 и протирают чистой салфеткой,

• - средства поверки выдерживают до начала измерений в помещении, где проводят поверку КИМ в течение 24 часов и 1 час в рабочем (измерительном) объеме КИМ.

• 6 Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие КИМ следующим требованиям:

• - наружные поверхности КИМ не должны иметь дефектов, влияющих на ее эксплуатационные характеристики:

• - на рабочих поверхностях КИМ не должно быть царапин, забоин и других дефектов, влияющих на плавность перемещений подвижных узлов КИМ;

• - наконечники щупов не должны иметь сколов, царапин и других дефектов;

• - маркировка и комплектность должны соответствовать требованиям эксплуатационной документации.

6.2 Опробование

При опробовании проверяют взаимодействие частей на холостом ходу перемещением подвижных узлов на полные диапазоны. Перемещения должны быть плавными, без рывков и скачков.

6.3 Идентификация программного обеспечения

Для проведения идентификации программного обеспечения RationalDmis (далее — ПО Rational Dmis):

• - запустить ПО RationalDmis на персональном компьютере (далее - ПК);

• - выбрать пункт «Помощь»;

• - выбрать пункт «О RationalDmis»;

• - считать идентификационные данные ПО.

Для проведения идентификации программного обеспечения MODUS (далее - ПО MODUS):

• - запустить ПО MODUS на ПК;

• - выбрать пункт «Справка»;

• - выбрать пункт «О MODUS»;

• - считать идентификационные данные ПО.

КИМ считается выдержавшей проверку, если идентификационные данные соответствуют приведённым в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

6.4 Определение абсолютной погрешности измерительной головки МРЕр

Установить сферу на плите рабочего стола КИМ с помощью стойки. Производится 3 цикла измерений в автоматическом режиме. В каждом цикле производятся измерения поверхности сферы в 25 равномерно расположенных на полусфере точках.

Рекомендуемая модель измерений включает:

• - одну точку на вершине испытуемой сферы;

• - четыре точки (равномерно распределенных) на 22° ниже вершины (рис 1);

• - восемь точек (равномерно распределенных) на 45° ниже вершины и повернутых на 22.5° относительно предшествующей группы;

• - четыре точки (равномерно распределенных) на 68° ниже вершины (рис 1) повернутых на 22.5° относительно предшествующей группы;

• - восемь точек (равномерно расположенных) на 90° ниже вершины, т.е. на диаметре и повернутых относительно предыдущей группы на 22,5°.

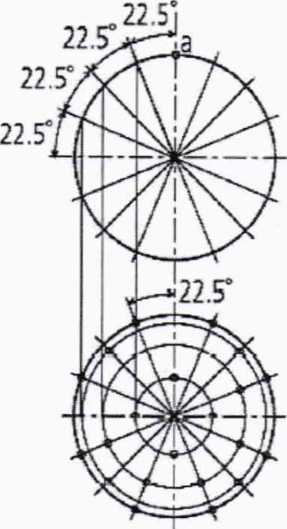

Рисунок 1 - Точки касания на сфере для определения абсолютной погрешности измерительной головки. МРЕр

Погрешность определяется как сумма максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов:

Д_Ог= |max(D_:+)| + |max(Z\_)|,                        (1)

где D_i+- отклонение точки i от средней сферы в положительную область, мм;

О._ - отклонение точки i от средней сферы в отрицательную область, мм.

Абсолютная погрешность измерений контактным датчиком не должна превышать значений, указанных в приложении 1.

6.5 Определение абсолютной объемной погрешности МРЕе

При поверке используют меры длины концевые плоскопараллельные 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10'⁹ до 100 м и длин волн в диапазоне от 0.2 до 50 мкм. утвержденной Приказом Госстандарта от 29 декабря 2018 г. № 2840 из набора номиналом от 50 до 1000 мм.

Концевые меры длины или устройство с концевыми мерами длины устанавливают в пространстве измерений КИМ вдоль линии измерений, используя теплоизолирующие перчатки. Обязательно осуществляется компенсация погрешностей, связанных с отклонениями параметров окружающей среды, отличающихся от нормальных. Датчик температурной компенсации устанавливается на поверхность концевых мер длины. Производится сбор точек с измерительных поверхностей концевых мер и определяется их длина. Измерения проводят в семи различных положениях (рис. 2), каждое измерение повторяется 3 раза. При этом должно быть измерено не менее четырех отрезков различной длины. Для диапазона измерений свыше 1200 мм рекомендуется проводить измерения вдоль осей в нескольких местах, равномерно расположенных по длине оси, а для пространственных диагоналей рекомендуется проводить измерения впереди и сзади, справа и слева рабочего объема КИМ.

Измерения должны проводиться в автоматическом режиме.

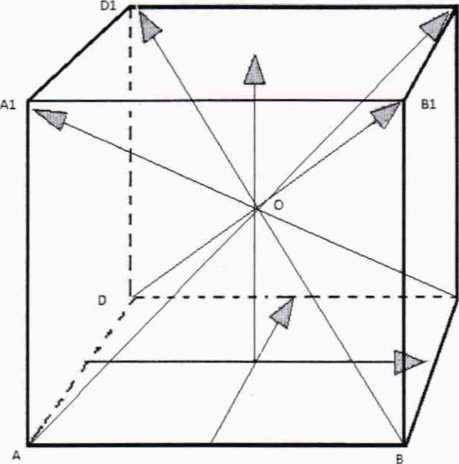

Рисунок 2 - Стандартные положения, в которых производят измерения в пределах объема КИМ

Результат измерений длины отрезка, воспроизводимого концевой мерой длины или устройством с концевыми мерами длины (Ljik), и действительное значение этого отрезка (L^ik), сравнить друг с другом и вычислить абсолютную объемную погрешность МРЕе по формуле:

МРЕе = L_jik- L^ik,                                            (2)

где: j - номер КМД;

i - номер измерений;

к - номер положения.

Наибольшее по модулю значение разности в данной точке диапазона принимают за абсолютную объемную погрешность. Абсолютная объемная погрешность МРЕе не должна превышать значений, указанных в приложении 1.

7 Оформление результатов поверки

• 7.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 6 настоящей методики поверки.

• 7.2 При положительных результатах поверки, КИМ признается годной к применению и на нее выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

• 7.3 При отрицательных результатах поверки, КИМ признается непригодной к применению и на нее выдается извещение о непригодности установленной формы с указанием основных причин.



  М.А. Скрипка

Руководитель отдела ООО «Автопрогресс-М»

(обязательное)

1 -

гики

гические

КИМ

Продолжение таблицы 1

Примечание: * - при температуре окружающего воздуха от плюс IX °C до плюс 22 °C и относительной влажности воздуха от 25 % до 75 %
