ДОЗИМЕТРЫ-РАДИОМЕТРЫ МКС-АТ6131

Методика поверки

МРБМП.г^ -2020

РАЗРАБОТЧИК

Главный метролог - начальник отдела радиационной метрологии

УП «АТОМТЕХ»

'' УГУ'Т'7 В.Д.Гузов

« «fc 7 ' 04      2020

Главный конструктор проекта

УП «АТОМТЕХ»

______ Т.В.Дылевская « £> »    04        2020

Содержание

Приложение А (рекомендуемое) Форма протокола поверки

Библиография............................................................................................................................

Настоящая методика поверки (далее - МП) распространяется на дозиметры-радиометры MKC-AI6131. МКС-АТ6131А. МКС-АТ6131В (далее - приборы), определяет операции, проводимые в процессе поверки, устанавливает условия проведения, методы и средства поверки.

МП разработана в соответствии с ТКП 8.003. СТБ 8065 и ГОСТ 8.040.

11срвичной поверке подлежат приборы утвержденного типа при выпуске из производства.

11ериодической поверке подлежат приборы, находящиеся в эксплуатации или на хранении, через установленный межповерочный интервал.

Межповерочный интервал - 12 мес.

Внеочередной поверке до окончания срока действия периодической поверки подлежат приборы после ремонта. Внеочередная поверка после ремонта проводится в объеме, установленном для первичной поверки.

Поверка приборов должна осуществляться юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

1 Нормативные ссылки
  • 1.1 В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее - ТИПА):

ТКП 8.003-201 1 (03220) Система обеспечения единства измерений Республики Беларусь. 11оверка средств измерений. Правила проведения работ

ТКП 181-2009 (02230) Правила технической эксплуатации электроустановок потребителей

СТБ 8065-2016 Система  обеспечения  единства  измерений  Республики  Беларусь.

Дозиметры и измерители мощности дозы фотонного излучения. Методика поверки

СТБ 8083-2020 Система  обеспечения  единства  измерений  Республики  Беларусь.

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, амбиенгного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы рентгеновского и гамма-излучений

ГОСТ 8.040-84 Государственная система обеспечения единства измерений. Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки

ГОСТ 8.087-2000 Государственная система обеспечения единства измерений. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки по мощности экспозиционной дозы и мощности кермы в воздухе

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

Примечание - При пользовании настоящей МП целесообразно проверить действие ТИПА по каталогу', составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочные ТИПА заменены (изменены), то при пользовании настоящей МП следует руководствоватьс ТИПА. Если ссылочные ТИПА отменены без замены, то положение, в применяется в части, не затрагивающей эту ссылку.

I замененными (измененными) котором '         ш них.

ул\-

|S|I Ж у#

i научно- Х

t                   •

2 Операции поверки
  • 2.1 При проведении поверки должны быть выполнены операции, указанные

в таблице 2.1.

Таблица 2.1

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение метрологических характеристик 3.1 Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского

7.3.1

Да

Да

и гамма-излучения

3.2 Определение основной относительной

7.3.2

Да

Да

погрешности при измерении плотности потока бета-частиц (для МКС-АТ6131. МКС-АТ6131В) 3.3 Проверка чувствительности к альфа-излучению (для МКС-АТ6131 В)

7.3.3

Да

Да

4 Оформление результатов поверки

8

Да

Да

Примечание - При получении отрицательного результата при проведении

той или иной

операции дальнейшая поверка должна быть прекращена.

Средства поверки

1 Зам. ТИАЯ.85-2021 /"# 0^. Of. Z-iU-f

3.1 При проведении поверки должны применяться эталоны и вспомогательные средства поверки, указанные в таблице 3.1.

Таблица 3.1

Номер пункта МП

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

7.1

-

7.2

-

7.3.1

Установка дозиметрическая гамма-излучения эталонная по ГОСТ 8.087 -рабочий эталон 1-го или 2-го разряда по СТБ 8083. диапазон измерений мощности амбиентного эквивалента дозы от 0.7 мкЗв/ч до 100 мЗв/ч. доверительные границы относительной погрешности (Р=0,95) не более ±7 %

7.3.2

Эталонные источники бета-излучения одного из типов 4СО (4С0), 5СО (5С0), погрешность не более ±6 %

7.3.3

Эталонный источник альфа-излучения типа 1П9; активность не менее 103 Бк, погрешность не более ±6 %

7.3.2

Линейка измерительная металлическая по ГОСТ 427, диапазон измерений от 0 до 300 мм. погрешность не более 0,5 мм                        . -к. -''‘:ги., -Д

V. -’у\ нлучнг.-плиннескн* ,

’ программ <£ ■'              -^'1 v-4' -4

Номер

пункта MI 1

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ГНИЛ

6.1

Термогигромстр ИВА-6Н-Д. диапазон измерений температуры от минус 20 °C до плюс 60 °C. абсолютная погрешность не более ±0,3 °C; диапазон измерений относительной влажности от 0 % до 98 %. абсолютная погрешность не более ±2 %: диапазон измерений атмосферного давления от 700 до 1100 гПа, абсолютная погрешность не более ±2.5 гПа

6.1

Дозиметр ДКГ-АТ2140, диапазон измерений мощности амбиентного эквивалента дозы от 0.1 мкЗв/ч до 10 мЗв/ч. основная погрешность не более ±15%

Примечания

  • 1 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемого прибора с требуемой точностью.

  • 2 Все средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

4 Требования к квалификации поверителей
  • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, подтвердившие компетентность выполнения данного вида поверочных работ.

5 Требования безопасности
  • 5.1    11ри проведении поверки необходимо соблюдать требования [I ] и [2], а также:

  • - правила технической эксплуатации электроустановок потребителей по ТКП 181; -требования безопасности, установленные ГОСТ IEC 61010-1 (степень загрязнения 1)

для оборудования класса зашиты III по ГОСТ 12.2.007.0:

  • - требования инструкций по технике безопасности и по радиационной безопасности, действующие в организации;

  • - требования безопасности. изложенные в эксплуатационной документации на применяемые средства поверки.

  • 5.2 Процесс проведения поверки должен быть отнесен к работам во вредных условиях труда.

6 Условия поверки и подготовка к ней
  • 6.1 При проведении поверки должны быть соблюдены следующие условия: - температура окружающего воздуха               от 15 °C до 25 °C;

  • - относительная влажность воздуха

  • - атмосферное давление

  • - фон гамма-излучения

    от 30 % до 80 %;

    от 84 до 106.7 кПа; не более 0.20 мкЗв/ч.

    6.2 В помещении, где проводится поверка, не должно быть посторонних источников ионизирующего излучения.

    11одготовка к поверке эталонов и вспомогательных средств пой

    Ж

    i* I

    %

    6.3

    в соответствии с эксплуатационной документацией на них.

    tikn осуществляется

    осущ<

  • 6.4 При подготовке к поверке необходимо:

  • - выдержать прибор в нормальных условиях в течение 2 ч;

  • - разместить прибор на рабочем месте;

  • - подготовить прибор к работе в соответствии с руководством по эксплуатации.

7 Проведение поверки

7.1  Внешний осмотр

  • 7.1.1  При внешнем осмотре должно быть установлено:

  • - отсутствие на корпусе прибора следов коррозии, загрязнений, механических повреждений, влияющих па работу;

  • - соотвегствие комплектности прибора, приведенной в руководстве по эксплуатации, в объеме, необходимом для поверки;

  • - наличие на приборе маркировки, приведенной в руководстве по эксплуатации;

  • - наличие свидетельства о предыдущей поверке (при периодической поверке):

  • - наличие целостности пломб на одном из двух крепежных винтов под заглушкой на каждой торцевой крышке корпуса прибора.

7.2 Опробование

  • 7.2.1  При опробовании необходимо проверить:

  • - выполнение самоконтроля;

  • - соответствие программного обеспечения.

  • 7.2.2  Проверку выполнения самоконтроля основных узлов при включении прибора проводят в соответствии с руководством по эксплуатации. При успешном завершении самоконтроля прибор должен перейти в режим измерения мощности амбиентного эквивалента дозы.

  • 7.2.3  Подтверждение соответствия программного обеспечения (ПО) состоит из подтверждения зашиты от непреднамеренных и преднамеренных изменений и проверки идентификационных данных встроенного ПО.

Подтверждением защиты встроенного ПО от непреднамеренных и преднамеренных изменений является целостность наклейки (пломбы) из разрушаемой пленки на одном из двух крепежных винтов под заглушкой на каждой торцевой крышке корпуса прибора, ограничивающей доступ к ПО.

Для идентификации встроенного ПО сравнивают идентификационные данные, которые отображаются на экране прибора после завершения самоконтроля, со значениями, приведенными в разделе «Свидетельство о приемке» руководства по эксплуатации.

Идентификационные данные встроенного ПО приведены в таблице 7.1.

Таблица 7.1

Идентификационные данные (признаки)

Значение

МКС-АТ6131

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Идентификационные данные (признаки)

Значение

МКС-АТ6131А

Идентификационное наименование ПО

АТ6131А

Номер версии (идентификационный номер) 110

1.0; 1.x*

Цифровой идентификатор ПО

-

МКС-АТ6131В

Идентификационное наименование ПО

АТ6131В

Номер версии (идентификационный номер) ПО

1.0; 1.x*

Цифровой идентификатор ПО

-

* х - составная часть номера версии ПО, х=[0...99].

11римечание - Идентификационные данные встроенного ПО заносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки.

  • 7.2.4 Результаты опробования считают удовлетворительными, если после выполнения самоконтроля прибор переходит в режим измерения мощности амбиентного эквивалента дозы, не нарушена целостность пломб на одном из двух крепежных винтов под заглушкой на каждой торцевой крышке корпуса прибора и идентификационные данные встроенного ПО соответствуют значениям, приведенным в разделе «Свидетельство о приемке» руководства по эксплуатации.

  • 7.3 Определение метрологических характеристик

7.3.1 Определение основной относительной погрешности при измерении мощности амбиентного эквивалента долы рентгеновского и гамма-излучения

Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения проводят на эталонной дозиметрической установке гамма-излучения с радионуклидным источником l37Cs в контрольных точках в соответствии с таблицей 7.2 в следующей последовательности:

Таблица 7.2

Номер контрольной точки

7

Мощность амбиентного эквивалента дозы рентгеновского и гамма-излучения лг;,(Ю)

Измерение фона Й’((10)

Измерение мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения /7* (10)

Количество измерений

Статистическая погрешность, %, не более

Количество измерений

Статистическая погрешность. %. не более

1

0.7 мкЗв/ч

3

20

3

10

2

7.0 мкЗв/ч

-

-

3

5

3

70,0 мкЗв/ч

-

-

3

4

0,7 мЗв/ч

-

-

3 Z

jjr-x

1 • • ■

А» ■. научно

5

7.0 мЗв/ч

-

-

з lb

---—Ui

„„формой»

Номер контрольной точки i

Мощность амбиентного эквивалента дозы рентгеновского и гамма-излучения ч:,(Ю)

Измерение фона //^(10)

Измерение мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения //*(10)

Количество измерений

Статистическая погрешность. %. не более

Количество измерений

Статистическая погрешность. %. не более

6

70.0 мЗв/ч

-

3

1

Примечания

  • 1  В контрольных точках 2-6 значением фона можно пренебречь.

  • 2 В контрольной точке 6 поверяется только прибор МКС-АТ6131 А.

а)  включают прибор в режим измерения мощности амбиентного эквивалента дозы (крышки-фильтры приборов МКС-АТ6131 и МКС-АТ6131В должны быть закрыты, на табло -индикация «/»);

б) устанавливают прибор на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центр чувствительного объема детектора прибора (метка на крышке-фильтре приборов МКС-АТ6131 и МКС-АТ6131В или метка на задней стенке корпуса прибора МКС-ЛТ6131 А) находился на центральной оси пучка излучения. При этом задняя стенка корпуса прибора должна быть расположена перпендикулярно направлению излучения и ориентирована к источнику излучения;

в)  устанавливают прибор на расстоянии от источника излучения, соответствующем контрольной точке 1.

Примечание - Расстояние для /-й контрольной точки устанавливают от источника излучения до метки на крышке-фильтре прибора, равное R=R -1,7 мм для МКС-АТ6131 и МКС-АТ6131В. и до метки на задней стенке корпуса прибора, равное R = R * - 3,3 мм для МКС-АТ6131А, где R -расстояние, мм. соответствующее действительному значению мощности амбиентного эквивалента дозы //*(10) в /-и контрольной точке;

г)  нажимают кнопку «Ф» и измеряют фон Н‘/}(10) в контрольной точке 1. Определяют среднее арифметическое измеренных значений /7’ДЮ);

д)  подвергают прибор воздействию излучения и измеряют мощность амбиентного эквивалента дозы //*(10). Определяют среднее арифметическое измеренных значений //*(10);

е)  выполняют операции по 7.3.1 (в. д) для остальных контрольных точек:

ж) рассчитывают для z-й контрольной точки доверительные границы основной относительной погрешности А, (без учета знака), %. при доверительной вероятности 0.95 по формуле

д,=1.17^+С’                    <71>

где 0О1 - относительная погрешность эталонной дозиметрической установки гамма-излучения в /-й контрольной точке (из свидетельсг

ва о поверке). %:

амбиентног

дозы

, s i млформаЦИИа ;. V « нормам*’»'’-04

0 и - относительная погрешность измерения мощности

/ле

в / -й контрольной точке. %, вычисляемая по форм^

//.-до)          -//,;, (ю) я;ао)

■100.

(7.2)

Примечание - Для контрольных точек 2-6 /7* (Ю) принимают равным нулю.

Результаты поверки считают удовлетворительными, если значения Д( не превышают ±20 %.

7.3.2 Определение основной относительной погрешности при измерении плотности потока бета-частиц

Определение основной относительной погрешности при измерении плотности потока бета-частиц проводят для приборов МКС-АТ6131 и МКС-АТ6131В с использованием эталонных источников бета-излучения ^'Sr+^’Y в контрольных точках в соответствии с таблицей 7.3 в следующей последовательности:

Таблица 7.3

Номер контрольной точки i

Плотность потока бета-частиц (p(ii. мин'1-см*2

Измерение плотности потока бета-частиц (pt

Количество измерений

Статистическая погрешность, %, не более

1

20- 102

5

15

2

2102- 103

3

2

2-103 - IO4

3

1

а)  включают прибор в режим измерения мощности амбиентного эквивалента дозы гамма-излучения (крышки-фильтры должны быть закрыты, на табло - индикация « у »);

б)  переводят прибор в режим измерения фона гамма-излучения;

в)  нажимают кнопку «Ф», измеряют фон при статистической погрешности не более 10 % и сохраняют в памяти прибора. На табло должна обновиться информация о сохраненном фоне:

г)  открывают крышку-фильтр (для МКС-АТ6131В - верхнюю), при этом прибор должен перейти в режим измерения плотности потока бета-частиц (на табло - индикация « р»);

д) устанавливают источник бета-излучения, соответствующий контрольной точке 1. напротив входного окна детектора на расстоянии (15 ± 3) мм от плоскости задней стенки корпуса прибора и нажимают кнопку «Ф»;

е)  измеряют плотность потока бета-частиц (/\ в контрольной точке 1. Определяют среднее арифметическое измеренных значений (f\;

ж) выполняют операции по 7.3.2 (д-е) для остальных контрольных точек;

и) рассчитывают для /-й контрольной точки доверительные границы основной относительной погрешности Az (без учета знака). %. при доверительной вероятности 0,95 по формуле

д,=

Sf венные

технической

7 7

/'- J

ютйюрманми и мирна 1ИИНОИ

где 0(!1 - относительная погрешность эталонного источника контрольной точке (из свидетельства о поверке). %:

$пр, - относительная погрешность измерения плотности потока бета-частиц в / -й

контрольной точке. %, вычисляемая по формуле

О = Фо, . | 00 ПП1                  v

(7.4)

К

Результаты поверки считают удовлетворительными, если значения Д( не превышают ±20 %.

7.33 Проверка чувствительности к альфа-излучению

Проверку чувствительности к альфа-излучению проводят для прибора МКС-АТ6131В в следующей последовательности:

а)  включают прибор в режим измерения плотности потока бета-частиц (одна крышка-фильтр должна быть открыта, на табло - индикация « /3»);

б)  переводят прибор в режим измерения фона бета-излучения:

в)  нажимают кнопку «Ф», измеряют фон при статистической погрешности не более 10 % и сохраняют в памяти прибора. Па табло должна обновиться информация о сохраненном фоне:

г)  открывают вторую крышку-фильтр, при этом прибор должен перейти в режим измерения скорости счета импульсов альфа-излучения (на табло - индикация « 6Z»);

д) устанавливают эталонный источник альфа-излучения напротив входного окна детектора вплотную к плоскости задней стенки корпуса прибора и нажимают кнопку «Ф»;

е)  измеряют скорость счета импульсов альфа-излучения па три раза. Определяют среднее арифметическое измеренных значений па;

ж) рассчитывают чувствительность к альфа-излучению £а, с*1 Бк*1, по формуле

(7.5)

где Па - среднее арифметическое скорости счета импульсов альфа-излучения, с'1;

- значение активности эталонного источника альфа-излучения. Бк.

Результаты поверки считают удовлетворительными, если значение чувствительности к альфа-излучению составляет не менее 0.4 с*1 Бк*1.

- От научно- -технической 1-нфсрмапин

и нлрматнииой /о ■

8 Оформление результатов поверки
  • 8.1   Результаты поверки заносят в протокол, форма которого приведена в приложении А.

  • 8.2  Если по результатам поверки прибор признан пригодным к применению, то результаты поверки оформляют:

а)  при выпуске из производства:

-записью в разделе «Свидетельство о приемке» руководства по эксплуатации даты проведения поверки, заверенной подписью поверителя и оттиском поверительного клейма;

- нанесением клейма-наклейки поверителя на боковую поверхность корпуса прибора;

б)  при эксплуатации и после ремонта - нанесением клейма-наклейки поверителя на боковую поверхность корпуса прибора и выдачей свидетельства о поверке по форме, установленной ТКИ 8.003.

  • 8.3  Если но результатам поверки прибор признан непригодным к применению, повсритсльное клеймо-наклейка гасится, свидетельство о поверке аннулируется и выдается заключение о непригодности с указанием причин по форме, установленной ТКП 8.003.

-7 Ст - . научво-

У / ч хнвческо*’ :{ инфпрчааин » V н нпрча-гивн'’*\\ г-эК¥.’<«втаШ1И

Приложение А

(рекомендуемое)

Форма протокола поверки

наименование организации, проводящей поверкч

Протокол №_________

поверки

зав. № наименование средства измерений

принадлежащего

наименование организации

ИЗГОТОВИТЕЛЬ                УП «АТОМТЕХ»

ДАТА ПРОВЕДЕНИЯ ПОВЕРКИ__

год, месяц, число

ПОВЕРКА ПРОВОДИТСЯ ПО

документ, по которому проводится поверка

Условия поверки:

  • - температура окружающего воздуха__°C;

  • - относительная влажность воздуха                  %;

  • - атмосферное давление                            кПа;

  • - фон гамма-излучения               мкЗв/ч.

Средства поверки:__________________________________________________________

Таблица А.2.1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

уУС / (Г гл няучно- \

Цифровой идентификатор Г1О

7^ / тгчнмческои Тз ; информации

I ЦОрУ.П’С-Я

-емтмешавии /?-'

У*' '

Результаты поверки:

АЛ Внешний осмотр

соответствует/не соответств} ет

А.2 Опробование

соответствует/ие соответствует

А.З Определение метрологических характеристик

А.3.1 Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения

Таблица А.3.1

Мощность амбиентного эквивалента дозы рентгеновского и гамма-излучения в контрольной точке Я* (Ю)

Среднее арифметическое мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения Н’ (Ю)

Доверительные границы основной относительной погрешности Ар%

Пределы допускаемой основной относительной погрешности. %

0,7 мкЗв/ч

±20

7.0 мкЗв/ч

70.0 мкЗв/ч

0.7 мЗв/ч

7,0 мЗв/ч

70.0 мЗв/ч*

* Только для прибора МКС-АТ6131А.

А.3.2 Определение основной относительной погрешности при измерении плотности

потока бета-частиц приборов МКС-АТ6131 и МКС-АТ6131В

Таблица .А.3.2

Плотность потока бета-частиц в контрольной точке    мин'1-см'2

Среднее арифметическое плотности потока бета-частиц (j)t, мин'1-см'2

Доверительные границы основной относительной погрешности Ар %

Пределы допускаемой основной относительной погрешности. %

20- 102

2-1O2 - 10’

±20

2-103 - 104

А.3.3 Проверка чувствительности к альфа-излучению прибора МКС-АТ6131В

Таблица Л.3.3

Активность эталонного источника А^. Бк

Среднее арифметическое скорости счета импульсов

«а-С'1

Рассчитанное значение чувствительности £а.

с*1 Бк'1

Чувствительность. с'1 Бк'1, нс менее

0,4

ЗАКЛЮЧЕНИЕ___

Свидетельство №____от____________

расш

технический ill.■--------------

локум«к.аими

(заключение о непригодности)

Поверитель

должность                 подпись

Библио! рафия

  • [1]  Санитарные нормы и правила «Требования к обеспечению радиационной безопасности персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения».

Утверждены постановлением Министерства здравоохранения Республики Беларусь от 31 декабря 2013 г. №137

  • [2]  Санитарные нормы и правила «Требования к радиационной безопасности». Утверждены постановлением Министерства здравоохранения Республики Беларусь от 28 декабря 2012 г. №213

    ,5абнный Л'

    »

    V 5 *

    •V

О я научно-технической в афор.чаини и нормативно*1

Изм.

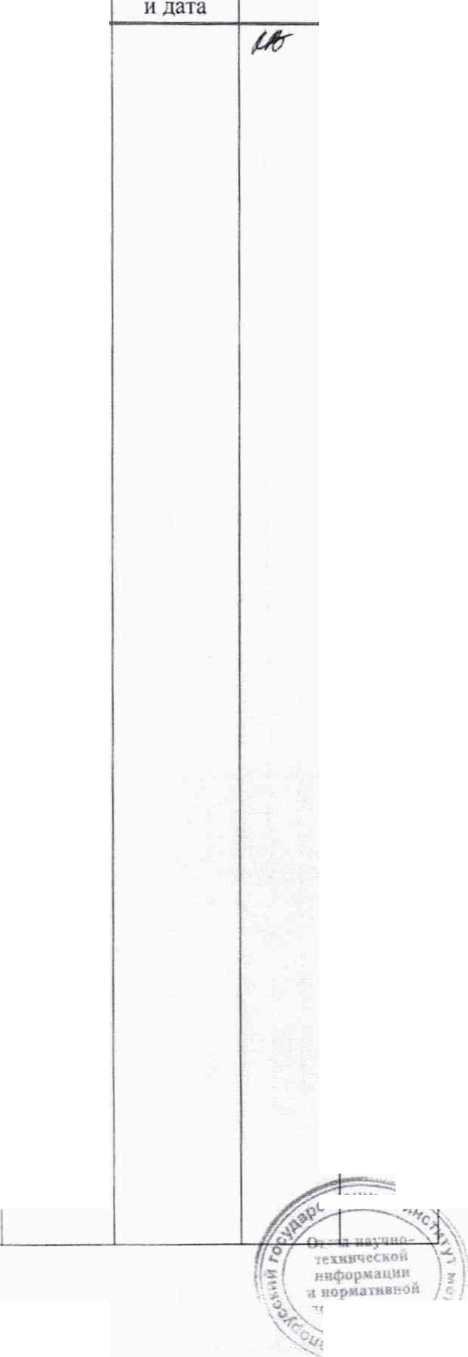

Лист регистрации изменений

Номера листов (страниц)

Всего

изме-

ненных

заме-

пенных

новых

аннулированных

листов (страниц) в документе

Входящий № сопроводительного

Подпись

документа

документа

ТкМ.Ю-

окуивя ацяи /> :

У$>/

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
