Методика поверки «Г осударственная система обеспечения единства измерений УСТАНОВКИ ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМНОЙ АКТИВНОСТИ РАДИОНУКЛИДОВ ЙОДА 1-131,1-132,1-133,1-135 «У ДАС-03 А»» (РТ-МП-7572-03-2020 )

ФЕДЕРА. 1Ы1ОЕ АГЕНТСТВО НО ТЕХНИЧЕС ’КОМУ РЕГУЛИРОВАНИЮ II МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора

Государственная система обеспечения единства измерений

УСТАНОВКИ

ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМНОЙ АКТИВНОСТИ РАДИОНУКЛИДОВ ЙОДА 1-131 Д-132,1-133, 1-135 «У ДАС-03 А»

Методика поверки

РТ-МП-7572-03-2020 г. Москва

2020 г.

Настоящая методика поверки распространяется на установки для измерения объемной активности радионуклидов йода 1-131. 1-132. 1-133. 1-135 «УДАС-ОЗА» (далее - установки), изготовленные обществом с ограниченной ответственностью «НТЦ Амплитуда», г. Москва. Зеленоград и устанавливает методы и средства, обеспечивающие реализацию методики поверки (первичной при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации).

При поверке обеспечивается прослеживаемость поверяемых установок к следующим Государственным первичным эталонам:

• - Государственному первичному эталону единиц активности радионуклидов, удельной активности, потока альфа-, бета-частиц и фотонов радионуклидных источников ГЭГ 6-2016 методом косвенных измерений в соответствии с Государственной поверочной схемой для средств измерений объемной активности радиоактивных аэрозолей, утвержденной приказом Госстандарта от 29 декабря 2018 г. № 2826, с применением радионуклидных источников фотонного излучения рабочих эталонов 2 разряда по Государственной поверочной схеме, утвержденной приказом Госстандарта от 29.12.2018 № 2841:

• - Государственному первичному эталону единиц объемного и массового расходов газа ГЭТ 118-2017 методом непосредственною сличения со счетчиком объема газа- рабочим эталоном 2 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа, утвержденной приказом Госстандарта от 29.12.2018

№ 2825.

Интервал между поверками -3 года.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Перечень операций при проведении поверки

• 3.1 При проведении поверки должны выполняться нормальные условия по ГОСТ 8.395-80 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования:

  от 15 до 25;

- температура окружающего воздуха, °C

• - относительная влажность воздуха при 35 °C конденсации влаги. %. не более

  и более низких температурах без от 30 до 80:

  от 84 до 106 (от 630 до 795).

• - атмосферное давление. кПа (мм рт. ст.)

• 4.1 Поверку могут проводить сотрудники (поверители) организаций, аккредитованных на право поверки средств измерений характеристик ионизирующих излучений и ядерных констант, ознакомленные с руководством по эксплуатации установки и допущенные к работам с закрытыми источниками ионизирующих излучений в установленном порядке.

• 4.2 Поверка проводится одним специалистом.

5.1 При проведении поверки применяются основные и вспомогательные средства, приведенные в таблице 2.

Таблица 2 - Перечень основных и вспомогательных средств поверки

л

• 4 Допускается применение средств измерений температуры, давления и влажности, аналогичных по характеристикам, указанным в таблице 2.

• 5 Используемые средства измерений должны быть поверены, эталоны - аттестованы в

установленном порядке._________________________________________________________________

• 6.1 При проведении поверки должны выполняться требования:

-СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;

-СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безо 11 ас пости (ОС ГIО Р Б- 99/2 010);

-действующих на предприятии инструкций по радиационной безопасности.

Примечание - При использовании настоящей методики поверки целесообразно проверить действие ссылочных нормативных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет. Если заменен ссылочный нормативный документ, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений.

• 7.1 При проведении внешнего осмотра устанавливают:

• - подтверждение соответствия внешнего вида установки согласно описанию типа:

• - наличие маркировки (наименование или товарный знак предприятия-изготовителя, тип и заводской номер установки) и исправных пломб на корпусе установки:

-отсутствие механических повреждений корпуса, ручек управления и соединительных проводов:

• - наличие заземления установки.

• 7.2 При нарушении требований п. 7.1 установка к поверке не допускается.

• 8.1 При подготовке к поверке необходимо выполнить следующие подготовительные работы:

• - проверка наличия эксплуатационной документации на установку;

• - проверка наличия эксплуатационной документации на средства поверки:

• - проверка записи в Федеральном информационном фонде по обеспечению единства измерений при проведении периодической поверки;

• - провести измерения температуры, относительной влажности, давления воздуха в месте расположения установки. Результаты измерений занести в протокол поверки:

• - подготовить установку к работе согласно п. 2.2 Руководства по эксплуатации АЖ11С.412123.008.РЭ (далее - РЭ).

• 8.2 При опробовании провести проверку работоспособности поверяемой установки, для этого необходимо выполнить операции в соответствии с п. 2.2 РЭ.

Результаты поверки считаются положительными. если автоматическое самотестирование при включении установки не выявило неисправностей установки.

• 9.1 Для подтверждения соответствия программного обеспечения (далее НО) установки требованиям, указанным в описании типа, необходимо провести проверку идентификационных данных встроенного ПО установки. Идентификационные данные, выводимые в пункте меню «О программе», должны соответствовать данным, приведенным в таблице 3.

  Таблица 3 - Идентификационные данные п	рограммного обеспечения
  Идентификационные данные (признаки)	Значение
  Идентификационное наименование ПО	УДАС-03А
  Номер версии (идентификационный номер) ПО	v.l.X.Y*
  1 (ифровой код идентификатора ПО	—
  * 1 метрологически значимая часть. X.Y - метрологически незначимая часть

• 10.1 Проверка диапазона измерений объёмной активности радионуклидов йода и определение относительной погрешности измерений

  • 10.1.1  При проведении проверки диапазона измерений объемной активности радионуклидов йода и определении относительной погрешности измерений используются источники № 1 и№ 2 - рабочие эталоны ОСГИ-А Ва-133 или ОСГИ-А Cs-137 или Со-60 (далее - эталонные источники).

Измерения проводятся в следующих точках диапазона измерений объемной активности:

-2.0-10⁴ Бк/м³;

-2.010^s Бк/м³;

-2.0-10⁶ Бк/м³.

• 10.1.2 Провести следующие операции:

• 1) подготовить установку к работе согласно РЭ:

• 2) рассчитать объём воздуха . который необходимо прокачать через установку при измерениях объемной активности для значения объемной активности Q_r = 2.0-10⁴ Бк/м³ по формуле(1)



где А_Э1 - активность эталонного источника № 1 из свидетельства о поверке. Бк:

Примечание - Допускается применять эталонный источник № 2. но это увеличит время измерений за счет увеличения времени прокачки объема.

• 3) с помощью гибкого шланга соединить выходной штуцер установки последовательно с входным штуцером эталонного счетчика газа и насосом в соответствии с схемой подключения, показанной на рисунке 1;

Примечание - Если условия подключения установки позволяют, допускается проводить поверку по месту эксплуатации, используя насос из состава систем пробоотобра.

• 4) включить насос;

• 5) регулировкой насоса установить расход ~1.8 м³/ч (30 л/мин), ориентируясь на показания У ДАС-03 А;

Примечание - Допускается для уменьшения времени прокачки увеличивать расход до 3.6 м‘7ч (60 л/мин).

• 6) задать в ПО установки в режиме «Поверка» рассчитанный объем воздуха для прокачки и время измерения источника ОСГИ-А 100 с и запустить измерения:

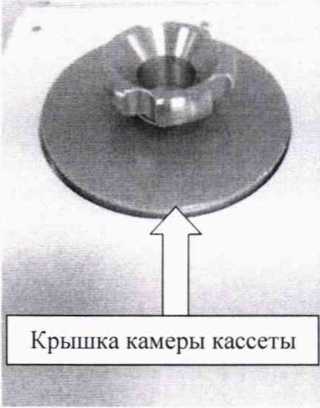

• 7) после остановки прокачки, не останавливая процесс измерений, выкрутить крышкх камеры кассеты вместе с кассетой, установить эталонный источник ОСЕЙ № 1 в держателе источника в камеру кассеты (см. рисунок 2) и продолжить измерения в соответствии с указаниями ПО:

• 8) по окончании процесса измерений записать в протокол значение объемной активности <21 с дисплея установки и объем прокачанного воздуха И, с эталонного счетчика газа:

• 9) Убрать эталонный источник в держателе и установить крышку с кассетой на место.

• 10) повторить измерения по п.п. 6)- 8) еще два раза;

• 11) повторить операции 2) - 9) для следующих значений объемной активности с источником № 2:

-2.0-10⁵ Бк/м³;

-2,0-10⁶ Бк/м³.

Рисунок 1 - Схема подключения установки для измерения объемной активности радионуклидов йода 1-131. 1-132. 1-133. 1-135 «УДАС-03А» к расходомеру (счетчик) газа рабочем) эталону 2 разряда.

Эталонный источник в держателе

Рисунок 2 - Размещение эталонного источника ОСГИ при поверке установки для измерения объемной активности радионуклидов йода 1-131, 1-132. 1-133. 1-135 «УДАС-03А».

• 11.1 Для подтверждения соответствия установки метрологическим требованиям.

установленным при утверждении типа, провести следующие расчеты:

• 1) для каждого k-го измерения (к=1.2. 3):

• - рассчитать опорное значение объемной активности Q_3k по формуле (2)

О = —                          Р)

_Уэк,                                              U)

где Д_э. - активность /-ого эталонного источника (№ 1 или № 2) (из свидетельства о поверке/сертификата калибровки). Бк;

V_3k - значение объема прокачанного воздуха через эталонный счегчик газа:

• - рассчитать средние значения по трем измерениям объемной активности, измеренные установкой Q_k и опорного значения Q_3k .

• 2) рассчитать оценку относительной погрешности измерений объемной активности по формуле(3)

_s - . ₁₀₀. <?Э/с

3) рассчитать верхнюю границу оценки погрешности о по формуле (4) ^ак ⁼ l^kl + 1^эа1 + 1^1 *

• ле 5_)Л - доверительные границы относительной погрешности эталонного источника (из свидетельства о поверке). %:

6_V - погрешность эталонного счетчика газа (из свидетельства о поверке). %.

• 11.2 Установка для измерения объемной активности радионуклидов йода 1-131. 1-132. 1-133. 1-135 «УДАС-ОЗА» соответствуют предъявляемым к ним метрологическим требованиям в полном диапазоне, если верхняя граница оценки погрешности измерений объемной активности не превышает 30 %.

• 12.1 По результатам поверки оформляется протокол поверки. Форма протокола поверки произвольная. В протоколе должны быть указаны следующие данные:

• - наименование документа «Протокол поверки»;

• - наименование и адрес организации, проводящей поверку;

• - наименование организации, которой принадлежит средство измерений;

• - наименование изготовителя средства измерений;

• - наименование поверяемого средства измерений:

• - дата, условия и место проведения поверки:

• - эталоны и вспомогательное оборудование:

• - результаты проверки внешнего вида, опробования, подтверждения соответствия программного обеспечения (ПО) СИ;

• - результаты проверки метрологических характеристик.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повсри 1сльно1 о клейма.

• 12.2 Результаты поверки оформляются в соответствии с действующим порядком.

Начальник лаборатории

Менделеевского филиала

11ачальник отдела измерений ионизирующих излучений Менделеевского филиала

ФБУ «Ростест-Москва»

7
