Генератор сигналов специальной формы

Техническое описание и инструкция по эксплуатации

Э2.211.027 ТО

Io НАЗНАЧЕНИЕ

IoIо Генератор сигналов специальной формы Гб-I? предназначен для проверки и калибровки радиоизмерительной аппаратуры по частоте, для проверки и калибровки временных разверток и переходных характеристик стробоскопических осциллографов в лабораторных, цеховых условиях и условиях поверочных и ремонтных органов»

  • 1.2, Прибор обеспечивает:

частотную калибровку в диапазоне от I МГц до 4 ГГц;

временную калибровку импульсами с периодом следования от 10 нс до I мс;

проверку переходных характеристик от 0 .,3-0,5 до 10 нс.

  • 1.3, Условия эксплуатации прибора:

а) температура окружающей среды от +5°С до +40°С;

б) относительная влажность до 95% при температуре +30°С;

е) напряжение сети 220+22В с частотой 50+0,5Гц содержанием гармоник до 5% и П5+5,75В с частотой 400д12Гц содержанием гармоник до 5%о

2= ТЕХНИЧЕСКИЕ ДАННЫЕ

2,1, Генератор 13-17 выдает на своих выходах:

короткие видеоимпульсы, спектр гармоник которых равномерен в широком диапазоне частот;

видеоимпульсы с коротким Фронтом и равномерной вершиной в пределах гарантированного участкао

2*2, Диапазон спектра гармоник выходного сигнала от первой гармоники до 4 ГГц,

2оЗо Интервал между гармониками (дискретность гармоник) имеет значения 1,10, 100 МГц с погрешностью в рабочих условиях не более +10“^ от установленной величины,

  • 2.4, Неравномерность спектра гармоник при согласованной нагрузке 50 Ом с к.с.в, не более 1,25 в диапазоне частот от О до 4 ГГц в рабочих условиях:

в диапазоне частот от первой гармоники до 2 ГГц включительно не более ±ЗдБ;

в диапазоне частот свыше 2 до 4 ГГц не гарантируется.

  • 2.5, Мощность гармоник в рабочих условиях на согласованной нагрузке 50 Ом:

з диапазоне частот от первой гармоники до 2 ГГц включи

тельно при дискретности

IO-5 Bi

IO-7 Bt

I0~9 Bi

IOO МГтд -не менее

1.0 МГц - не менее

I МГц - не менее

в диапазоне частот свыше 2 до 4 ГГц при дискретности

ЮС МГц - ле менее 1СГ^ Вт Ю МГц - не менее 10”^ Вт I МП} - не менее 10”^^Вт.

2о6э Мощность гармоник .плавно регулируется (уменьшается) не менее чем на 20 дБ,

2е7. Генератор 1Б-17 обеспечивает работу при внешнем запуске синусоидальными сигналами с частотой I+I0"3 мГц и 5+5Л0~3 МГц напряжением Т—10 В о выдачей гармоник через 1,10 в 100 МГц.

2.8. Прибор обеспечивает получение гармоник при внешнем запуске синусоидальными сигналами с частотой от I до 100 МГц напряжением I-I0B.

2*9* В приборе предусмотрена внутренняя амплитудная модуляция сигналом типа меандр с частотой I000+100 Гц в внешняя амплитудная модуляция импульсным сигналом отрицательной полярности амплитудой 2-10 В длительностью более I мкс и скважностью более двух®

  • 2.10. Генератор Гб-17 выдает видеоимпульсы положительной з отрицательной полярности с крутым фронтом для проверки переходных характеристик.

  • 2.11. Длительность каждого из импульсов не менее 100 нс®

12. Длительность фронта не более 0,15 нс .на согласованной нагрузке 50 Ом с к.с.в. не более 1,25 в диапазоне частот от 0 до 4 ПЦ.

  • 2.13. Величина выбросов на вершине импульса не более 10$ при длительности выброса не более 0,5 нс, неравномерность вершины в пределах 0,5-20 нс длительности импульсов не более +3$. Неравномерность вершины на участке длительности импульса более 20 нс и длительность спада не нормируются.

  • 2.14. Амплитуда импульсов положительной в отрицательной полярностей на сопротивлении нагрузки 50 Ом не менее 2В,

  • 2.15. Частота следования импульсов при внутреннем запуске соответствует I кГц, 10 кГц, 100 кГц и I МГц с относительной погрешностью в рабочих условиях не более +10 от установленной

величины,

  • 2.16. Задержка импульсов относительно синхронизирующего плавно регулируется в пределах:

минимальная задержка не более 50 нс; максимальная задержка не менее 100 нс,

  • 2.17, Кратковременная нестабильность задержки импульсов относительно синхроимпульса не превышает 50 вс,

2о18о Синхроимпульсы имеют следующие параметры: полярность синхроимпульсов положительная;

амплитуда на сопротивлении нагрузки 50 Ом не менее IB; длительность импульса не менее 100 нс;

длительность фронта не более 5 яс'.

  • 2.19, Прибор выдает видеоимпульсы обеих полярностей при внешнем запуске следующими сигналами:

импульсами положительной полярности длительностью более ОД мкс, амплитудой 2-10 В с частотой следования от 0 до 1МГц;

синусоидальным сигналом напряжением 1-10 В с частотой от 100 Гц до I МГц.

  • 2.20, Входное сопротивление имеет значения:

при внешнем запуске в режиме < I МГц, I МГц, 5 МГц не менее 600 Ом;

при внешнем запуске в режиме 1-10.0 МГц - не менее 75 Ом; при внешней модуляции - не менее 75 Ом.

  • 2.21, Прибор обеспечивает’ свои технические характеристики в пределах указанных норм после самопрогрева в течение

30 минут,

2о22. Мощность., потребляемая прибором от сети при номинальном напряжении9 не превышает 40 БА,

2,23, Прибор допускает непрерывную работу в течение 3-часов при сохранении своих технических характеристик в преде лах указанных норм,

2,24е Условия эксплуатации прибора должны соответствовать нижеследующей таблице.

Таблица I

Условия

Температура, °C '

■ .

Влажность воздухаД

Напряжение сети,

В

.1. Нормальные

25+5

65+15

220+4,4, 50 Гц

115+5,75, 400 Гц

2. Рабочие

+5- +40

95 при

220+22, 50 Гц

зо°с

115+5,75, 400 Гц

3, Предельные

-50 - + 60

95 при

(в нерабочем

30°С

состоянии)

Время выдержки приборов в нормальных ус

ловиях после пребы-

вания их в предельных климатических условиях 2 часа.

  • 2.25, Допускается транспортирование прибора в транспортной таре Любым видом транспорта.

  • 2.26. Наработка на отказ (Т ср) не мене 3000 ч.

2о27. Прибор допускает длительное хранение в неотапливаемых помещениях с температурой в пределах -40 - +30°C и влажностью до 95$. Срок хранения прибора не менее 10 лет, срок службы не менее 5 лет, технический ресурс не менее 10000 часов.

  • 2.28. Габаритные размеры прибора 360x195x342 мм, габаритные размеры в тарном ящике 610x480x500 мм.

  • 2.29. Масса прибора не более 12 кг. Масса прибора в тарном ящике не более 26 кг.

3, СОСТАВ ГЕНЕРАТОРА

Таблица 2

................................ ..... —*-------— ”

Наименование

1 1 1 —■

Обозначение

Кол.

Примечание

Генератор сигналов специальной фермы Гб-17

ЕЭ2.2П.027

-

т

.     ГГТ

Ко мп л е кт комбини рован ный

Е34.068.635

I

в нем:

Переход коаксиальный 32-115/4

ЕЭ2.236.129 Сп

т

X

Переход коаксиальный III/4

ЫД2.236.007

I

Аттенюатор фиксированный

Е32.243.841-01

I

5дБ

Аттенюатор фиксированный

ЕЭ2.243.841-03

I

ЮдБ

Атте нюат о р фи кс и р овен ны й

ЕЭ2.243.841-05

I

20дБ

К а б е л ь с о е ди ни т е л ь ны й

Е34.850.398

I

тельной замазкой и ставят оеШю ОГК завода-изготовителя, либо заказчика.

'«4 W

После укладам комплекта комбинированного ящик комплекта п ломается. После закрепления крдао транспортного ящлка л обивки его стальной лентой ш провоохой ядик пломбируется. Места пломбирования показаны на рио.Т7.

б. (WE ЖШШШ ПО ЭКСПЛШАШ

6Л. После получения прибора шнуть его из тары $ укладочного яцнка» обтереть % произвести внетшй осмотр, чтобы убедиться в отсутствии видшшх ^еханичесох повреждений и сохранности пломб.,

  • 6.2. Убедиться в полной комплектности прибора, озарив наличие у.’оиеиинх в тару, укладочный ящик и нщик о запасным иуущест^рн составных частей о табл.2 наотоедего документа.

6Л. Еож ?з^бор пэрад вводом в эксплуатацию находился в условиях близких к предельным, то перед работой его необходимо выдержать в течение суток в нормальных условиях в выключенном состоянии,

б о 4, Осмотр внутреннего и внешнего монтажа и узлов прибора производится после истечения гарантийного срока.

6.5. Показания счетчика числа часов наработки записываются в feopjgfxap прибрра перед началом эксплуатации? & также по истечении хждого полугола экоп^гатации.

?. жшш мер шоллснега

  • 7.1. По требованиям к влектробезопаенооти прибор удовлетворяет 0074.275.003*74, класса защиты 01,

  • 7.2. Прежде, чем начать работу с приборов, необходимо внимательно изучить ^хничаокое описание я инструкцию по эксплуатации,-ознакомиться со схемой и конструкшей прибора.

  • 7.3. Яапряжание питания прибора не должно отличаться от номинального наиряжещш 220В болзе9 чем на 22BS при частоте сети ЗСММГц и от нотнадьного напряжения II5B более, чем на 5,75В, при частоте сети 4СЮ^12Гц. Питание от сети о другим напряжением должно производиться через -автотрансформатор соответствующей мощности.

  • 7.4. -Перед включенном прибор необходимо заземлять5 чтобы избегать поражения олэ&трнческж током в еду чае неисправности прибора,

  • 7.5. При работе со вскрытым прибором (при ремонте) необходимо помнить, что в приборе имеется переменное напряжение сети 220В или 1152 (на силовом трансформаторе, на контактах тумблера включения сети, на выводах индикаторной лампы).

  • 7.6. При подключении генератора провод защитного заземления присоединять в первую очередь, при отключении - отсоединять в последнюю очередь,

ВНИМАНИЕ!' Замена предохранителей должна производиться язлько после отсоединения шнура питания от сети.

При обслуживании и ремонте, в случае использования прибора совместно с другими приборами или включения его в состав установок, необходимо произвести выравнивание потенциалов корпуса прибора, 8, ПОДГОТОВКА К РАБОТЕ

  • 8.1, Прежде, чем приступить к работе с прибором, необходимо ознакомиться с расположением органов управления и их назначением,

  • 8.2, На передней панели прибора расположены следующие органы управления (рис.1):

тумблер СЕТЬ для включения прибора и сигнальная лампочка; клемма JL для рабочего заземления прибора;

кнопочный переключатель ЧАСТОТА СЛЕДОВАНИЯ ГАРМОНИК с цифрам?!

I MHz , IOMHZ и ТОО MHz,расположенными над соответствующими кнопками, и ЧАСТОТА СЛЕДОВАНИЯ ИМПУЛЬСОВ с цифрами I и 10 kHz к 0,1 и I MHz , также расположенными над соотвествующими кнопками;

ручка ЗАПУСК, обеспечивающая работу прибора в режиме внутреннего запуска (левое крайнее положение,ВНУТР) или внешнего (1,5<Т и 1-100 MHZ с общей надписью ВНЕШ);

гнездо ВХОД для подачи сигнала при внешнем запуске;

гнездо ВХОД для подачи сигнала при внешней модуляции;

гнездо СИНХР.ИМП. для вывода импульса синхронизации;

ручка МОДУЛЯЦИЯ для переключения режимов модуляции гармоник (ВЫЮ1., ВНЕШ,AM, ВНУТР,AM 1000 HZ );

гнездо выхода гармоник с гравировкой Л и ручка с фиксацией в правом крайнем положении для регулировки мощности гармоник, объединенные общей надписью ВЫХОД ГАРМОНИК;

два гнезда ВЫХОД ИМИ , с которых снимаются импульсы положи-тельной _.J L и отрицательной Д_Г’ полярности,

  • 8.3, На задней стенке прибора расположены:

ввод шнура питания; предохранители сети;пер включатель режима питания 220V 50 HZ и II5V 400 HZ ; счетчик числа часов работы; радиатор блока питания/ клемма защитного заземления,

  • 8.4, Если прибор включается впервые, то до включения необходимо произвести внешний осмотр прибора, проверить вращение ручек управления, проверить переключатели, тумблера и исправность предохранителя.

Перед включением прибора необходимо;

проверить положение тумблера напряжения и частоты сети на задней стенке прибора; при необходимости переключения отвинтить ограничительную .планку, переключить тумблер и привинтить плоше?;

заземлить корпус прибора;

сетевой тумблер поставить в выключенное положение; включить сетевой шнур в сеть питающего напряжения.

Органы управления установить в следующие положения:

все кнопки переключателей ЧАСТОТА СЛЕДОВАНИЯ ГАРМОНИК и ЧАСТОТА СЛЕДОВАНИЯ ИМПУЛЬСОВ в выключенное положение;

ручку ЗАДЕРЖКА в крайнее левое положение;

ручку МОДУЛЯЦИЯ в положение ВЫКЛ;

ручку ВЫХОД ГАРМОНИК в крайнее левое положение.

9, ПОРЯДОК РАБОТЫ

9Л. Подготовка к проведению измерений

9ЛЛ.3 После включения тумблера СЕТЬ в рабочее положение (ручка вверх) должна загореться индикаторная лампочка, расположенная над тумблером.

9Л.2, После прогрева в течение 30 минут прибор готов к работе. Если по условиям измерений допустимо иметь погрешность

установки частоты следования импульсов или частоты гармоник больше, чем I0"4, время самопрогрева может быть уменьшено до 5 минут,

ЭЛЛ. Если испытуемые устройства имеют входные разъемы каналов 16/7 или 10/4,3, то вход генератора Го-17 подключается к ним через переходы Ш/4 или Э2-Н5/4? имеющиеся в комплекте к ом би ни рова ином,

  • 9.1.4. При работе со стробосциллографамя, как правило допускающими амплитуду входного сигнала не более 1-1,5 В, сигнал с выхода ГБ-17 подавать на вход осциллографа через аттенюатор 10 или 20 дБ из комплекта комбинированного.

9Л.5. Подключение основных выходов генератора (ВЫХОД Ш1К и ВЫХОД ГАРМОНИК) к испытуемому устройству производить только кабелями из комплекта комбинированного иля другими, имеющими КоС.в. не более 1,25 в диапазоне частот до 4 ГГц.

Я

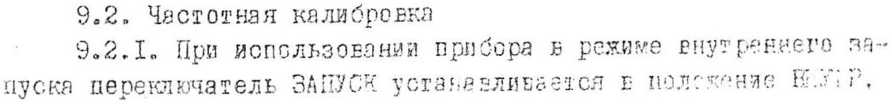

натопается требуемая хшопка переключателя 'ЧАСТОТА ШВДСШШЯ ГА'ШШИК (1,10 или 100 Мй)4

Испытуемое устройство подключается к гнезду ВЫХОД ГАРМОНИК непосредственно придаваемым к прибору кабелем или через имеющиеся в комплекте комбинированном переходаь

9*2.2* При проверке приемника настроиться на ближайшую гармонику э ручкой ВЫХОД ГАРМОНИК установить удобный да работы уровень. При проверке анализатора спектра операции аналогичны, уровень гармоник устанавливается по его экрану,

9*2.3. При необходимости фазовой привязки .импульсов выхода гармоник к внешнему сигналу прибор может использоваться в режиме запуска внешним высоко-стабильным (не хуже 10“^) сигналом с частотой I МГц или 5 МГц, Для этого переключатель ЗАПУСК устанавливается в требуемое положение* Дальнейший порядок работы аналогичен.описанному выше*

  • 9.2.4. При работе в режиме внешнего запуска необходимо иметь в виду, что во избежание появления боковых паразитных составляющих в спектре гармоник необходимо, чтобы отношение амплитуды основной гармоники к амплитудам паразитных составляющих в спектре запускающего сигнала было на 1-2 порядка больше максимального используемого номера гармоники*

  • 9.2.5. С учетом замечания п.9.2.4 порядок работы при внешнем запуске сигналом I—100 МГц следующий:

переключатель ЗАПУСК установить в положение ВНЕШ 1-100 MHZ ;

все кнопки кнопочного переключателя установить в исходное положение;

подключить к входу внешнего запуска источник запускающего сигнала напряжением 1-3 В;

установить ручкой ВЫХОД ГАРМОНИК требуемый уровень сигнала.

9.3. Измерение переходных характеристик. Временная калибровка

9*3.1. Для измерения переходных характеристик выходные сигналы снимаются с выходных разъемов П 1/ (ВЫХОД ИМИ.) В режиме внутреннего запуска переключатель ЗАПУСК устанавливается в положение ВНУТР, переключателем ЧАСТОТА СЛЕДОВАНИЯ ИМПУЛЬСОВ устанавливается требуемое значение частоты следования, Если проверке подлежит стробоскопический осциллографе допускающий сигнал на вход не более +1 В, выходной импульс генератора подается на его вход через аттенюатор 10 или 20 дВ. При необхо-

димости в тракт сигнала включается один из коаксиальных переходов, входящих в состав комплекта комбинированного*

9.3*2. При этих измерениях необходимо обращать особое внимание на качество высокочастотных соединений, так как от этого в большой мере зависит форма выходного сигнала,

9.3*3. Соединить выход синхроимпульса с входом синхронизации осциллографа* Ручкой ЗАДЕРЖКА вывести импульс на экран осциллографа в приступить к измерениям,

9.3*4. Временная калибровка осуществляется путем переклхь чения частоты следования импульсов. Для этих же целей могут быть использованы импульсы с выхода гармоник с периодом следования 100 нс-и 10 нс, что соответствует частоте гармоник

10 МГц и 100 МГц. Синхронизация осциллографа при этом осуществляется этими же импульсами через тройник, входящий, как правило, в состав запасного имущества осциллографов.

9*3*5. При работе в режиме внешнего запуска переключатель ЗАПУСК установить в положение ВНЖ < X MHz „ кнопки переключателя ЧАСТОТА СЛВДОВАШЯ ИМПУЛЬСОВ установить в исходное положение* Подключить к входу внешнего запуска запускающий сигнал с амплитудой 2-10 В. Дальнейший порядок работы аналогичен описанному в шкЭ»ЗЛ-9.3Л.

10* ХАРАШШЖ НЕИСПРАВНОСТИ И МЕТОДА ИХ УСТРАНЕНИЯ

10.1. Генератор сигналов специальной формы Г6-Г7 выполнен полностью на полупроводниковых приборах и микросхемах с применением печатного монтажа. Для приборов подобного класса наиболее характерны два вида неисправности: нарушения электрического контакта в местах паек я разъемных соединениях и значительно реже - отказ полу проводниковых приборов и микросхем.

II, ТЕХНИЧЕСКОЕ ОБСТУКИВАНИЕ

П.1. Сроки и указания по уходу за неэлектричеокими

частями

Осмотр внешнего состояния прибора производится один раз в год, а также совмещается с другими видами контрольно-профилактических работ»

Осмотр внутреннего состояния прибора производится после истечения гарантийного срока один раз в два года.,

Проверяется крепление узлов, состояние паек, контактов, качество работы переключателей, удаляется пыль я коррозия (зачищенные места покрываются смазкой ЦИАТИM-2OI),

ПЛ, Порядок проведения профилактических работ:

снимите верхнюю и нижнюю крышки прибора, отвинтив крепящие винты ;

снимите крышку, закрывающую печатные платы;

струей сжатого воздуха удалите пыль ;

выньте печатные плата из разъемов, предварительно отсоединив подводящиеся к ним высокочастотные кабели ;

промойте спиртом контакты всех переключателей и разъемов (промывку производить мягкой кистью) ;

смажьте трущиеся части переключателей (не задевая контактов) консистентной смазкой (технический вазелин или

ЦИАТИМ-201) ;

поставьте печатные платы в разъемы и закройте крышки прибора»

12, МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

12 Л, Операции я'средства поверки При проведений поверки должны выполняться операции и применяться средства поверки, указанные в таблЛ,

Наименование операций

Номера пунктов

ТО

Средства поверки и их норма гввно-техняч ес кв е

характеристики

! Обязательность проведения операций при:

I выпуске из производства

ремонте

эксплуатации и хранении

Внешний осмотр

I2.4.I

да

да

да

Опробование

12.4.2

Генератор сигналов вы-j сокочастотный Г4-68

(Диапазон частот

0,15-30 МГц)

Генератор сигналов высокочастотный Г4-П9А (.Диапазон частот 30-200 МГц)

Осциллограф универсальный CI-3I

(Полоса пропускания 0-80 МГц)

нет

нет

да

Определение дискрет-

12.4.3а

Частотомер электронно-

ности гармоник

счетный 43-39 (с блоком Я34-32)

да

да

да

(Диапазон частот

I0IU-I00 МГц)

Определение частоты следования импульсов

12.4.36

То ке

да

да

да

Наименование операций

Номера пунктов

ТО

Средства поверки и их нормативно-технические характеристики

Обязательность проведения операций при:

выпуске из производства

ремонте

эксплуатации в хранении

Определение параметров импульсов с коротким

12.4.Зв

Осциллограф стробоскопи

ческий C7-II

да

да

да

фронтом

Определение параметров синхроимпульсов

12.4.3г

(Полоса пропускания

0-7 ГГц. Время нарастания 0,07 нс)

Осциллограф универсальный CI-3I

да

да

да

Определение задержки

ИМПуЛЬСОЕ с коротким

12.4.3Д

Осциллограф универсальный CI-3I

да

да

да

фронтом относительно синхроимпульсов Определение диапазона и неравномерности

12.4.Зе

Генератор сигналов высокочастотный Г4-68

ДО

да

да

спектра» мощности гармоник и предела регулировки мощности гармоник

Генератор сигналов высокочастотный Г4-119А

Генератор сигналов высокочастотный Г4-120 (Диапазон частот 0,2-0,82 ГГц)

Генератор сигналов высокочастотный Г4-94

Наименование операций

| Номера

| Спедава поверки si ю< i норма тявно-техническйе харакз? ери стй ки

L                     .         J

■' Обязательность

прев едения

операций пра:

I 1L V пК1 U.S

Тб

выпуске аз производства j

) ремонте

ркейлуата» пзв и Хранена

Г

| (Диапазон частот

1

' 0>85-1*8 1Тц)

i

1

Измеритель помех П4--12А

1

(Диапазон частот

0,15-30 МГц)

1

Измеритель помех П4-13А

1

(Диапазон частот

30-300 МГц)

Приемнвк и змеритель-

Н1Ш 115-16                  !

1

(Диапазон частот

1-4 ГГцв Систематиче-

1

скан погрешность взме-

i

рения мощности 0*5 дБ)

1

При е мни к н змери т ельвый

1

J

П5-19

I

У

1

I

(Диапазон ча стат

? i

255-500 МГц)

1

1

$ i

Прй емнвк измерит ельный

-.

8

i

i

П5-20

, i

р

.

й

i

0

Наименование операций

Номера пунктов

ТО

Средства поверки и их норматинно-технические характеристики

Обязательность проведения операций при:

выпуске из производства

ремонте

эксплуатации

в хранении

(Диапазон частот

0,5-1 ГГц) Трансформатор переходной коаксиальный 50/75 Ом

Э1-19А (из комплекта термисторной головки типа М5-30)

(Диапазон частот

0,9-4 ГГц)

Аттенюатор ДО-19 (Диапазон частот 0-3 ГГц.

■Пределы изменения ослабления 0-100 дБ) Измеритель мощности мз-ш

(Диапазон частот

1-II500 МГЦо Пределы измерения мощности 0,01-10 Вт о

1

- -

-fir

\.л

Наименование

операций

ГНомепа

пунктов

10

Продолжение табл»4

Определе ни е воз мо ж-ностм работы генерато-

12о4оЗж

ра при внешнем запуске (выход гармоник)

Определение возможности работы генератора при внешнем запуске (выход импульсов)

{Средства поверки в их

I норма тивно-технические

I хара кте ри ст и кв

-------—--

Погрешность измерения мощности

в, 6.I0”2 w -рхПй.7“А^

где Рх - измеряемая мощность)

I Милливольтметр B3-36

(.Диапазон частот

10 кГц-I ГГц» Пределы измерения 3 мВ-ЗООВ) Приемник измерительный 115-20

Генератор сигналов высокочастотный Г4-68 Генератор сигналов высокочастотный Г4-П9А

Генератор сигналов низкочаст отный ГЗ-102 (Диапазон частот 20 Гц-0,2 МГц) Генератор сигналов вы-

Обязательность проведения операций пои:

.— ------—— ------—-------—

се монте

выпуске из производства

да

да

да

да

эксплуатации и хранении

£ВТ

нет

о\

Наименование операций

Номера ' пунктов

ТО

Средства поверки и их нормативно-технические характеристики

Обязательность проведения операций при:

выпуске из производетва

ремонте

эксплуатации и хранении

Определение возможности работы генерато-

12Ф4.3к

сокочастотный Г4-68

Генератор импульсов

15-15

(Длительность импульса

0,1-10 мкс.

Частота следования 0,04--10 кГц)

Осциллограф универсальный

CI-3I

Частотомер электронносчетный 43-39 Осциллограф универсальный CI-3I

да

да

нет

ра в режиме внутренней и внешней амплитудной гиодуляции

Генератор импульсов

15-15

^8

Примечания: ЬВместо указанных в табл.4 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры я измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью»

2.Средства поверки должны быть исправны,поверены и иметь свидетельства (отметки в формулярах .или паспортах) о государственной или ведомственной поверке»

3»Определение диапазона и неравномерности спектра, мощности гармоник и предела регулировки мощности гармоник (п,12.4»3е) генераторов, находящихся в эксплуатации и на хранении, производится в диапазоне частот 1-4. ГГц при дискретности гармоник I МГц с использованием приемника П5-16 по методике, изложенной в пЛ2.4.3е. Неравномерность спектра определяется по отношению к мощности гармоники на частоте X ГГц.

  • 12.2, Условия поверки

12.2 Л. При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды 293+5К (2О+5°С); относительная влажность воздуха 65+15$;

атмосферное давление 100+4 кПа (750+30 мм рт.ст); напряжение источника питания 220+4,45; частота 50+0,5 Гц и содержание гармоник до 5$.

Примечание. Допускается проведение поверки в условиях, реально ...существующих в лаборатории и отличающихся от указанных выше, если они не выходят за пределы рабочих условий, установленных на проверяемый генератор и на контрольно-измерительную аппаратуру, применяемую при поверке.

12»3* Подготовка к поверке

Перед проведением поверки необходимо: выполнить общие указания раздела 6; ознакомиться с указаниями мер безопасности (см.райдел 7); □знакомиться с расположением органов управления, их назначением, произвести внешний осмотр и проделать операции соглас-

А9

но раздела 8;

произвести подготовку к работе согласно требованиям подраздела 9 Л,

12,4, Проведение позерки

  • 12.4.1, Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие генератора следующим требованиям:

отсутствие механических повреждений;

наличие в прочность крепления органов коммутации, четкость фиксации их положений, плавность вращения органов регулировки;

исправность кабелей,, переходов и аттенюаторов, придаваемых к генератору;

соответствие номиналу и исправность предохранителей; чистота гнезд, разъемов и клеши

При наличии дефектов генератор подлежит забракованию я на-правлению в ремонт.

  • 12.4.2. Опробование

Опробование генератора необходимо производить в следующем порядке:

а) включить генератор в сеть и после 5-ти минутного прогрева (в режиме внутреннего запуска) проверить наличие импульсов

на выходе генератора с помощью осциллографа CI-3I при синхронизация осциллографа исследуемым сигналом.

При отсутствии импульсов на одном из его выходов генератор подлежит забракованию и направлению в ремонт.

Установить переключатель запуска генератора в положение ВНЕШ,! MHz , На вход внешнего запуска подать сигнал частотой . I МГц с генератора сигналов высокочастотного (ГСВ) Г4-68, 0 помощью осциллографа 01-31 проверить наличие импульсов на выходе гармоник.

Аналогично произвести проверку генератора в режимах запуска ВНЕШ. 5 MHz и ВНЕШ» 1-100 Iffiz (на .частоте 100 МГц запускать Г6-17 от генератора Г4-119А),

При отсутствии импульсов на выходе гармоник в одном из режимов внешнего запуска генератор подлежит забракованию и направлению в ремонт;

б) установить переключатель запуска генератора Гб-17 в режим ВНЕШ < I MHz « На вход внешнего запуска подать с генератора Г4-68 сигнал частотой I МГц амплитудой IB (амплитуду запускающего сигнала контролировать осциллографом CI-3I).

Наличие импульсов на разъемах ВЫХОД ИМП V а Л. проверить с помощью осциллографа С1-31о

При отсутствии импульсов на одном из выходов генератора он подлежит забракованию и направлению в ремонт»

  • 12о4.3, Определение метрологических параметров:

а) определение дискретности гармоник производится методом непосредственного измерения частоты при помощи электронно-счетного частотомера 43-39 (с блоком Я34-32)®

Примечание.» При отсутствии частотомера 43-39 разрешается использовать частотомер с пределом измерения не ниже 100 МГц, с использованием соответствующего широкополосного усилителя®

Измерения производить в следующем порядке: подключить к выходу гармоник генератора ( Л ) частотомер 43-39;

установить переключатель режима запуска генератора Г6-17 в положение ВНУТР;

установить ручку регулировки уровня выхода гармоник в крайнее правое фиксированное положение;

поочередно переключая кнопки ЧАСТОТА СЛЕДОВАНИЯ ГАРМОНИК I; 10 и ТОО MHz , снять показания частотомера.

Относительная погрешность измеренного значения частоты, характеризующая дискретность гармоник, должна быть не хуже 10~^ При несоответствии генератора этим требованиям он подлежит забракованию и направлению в ремонт;

б) определение частоты следования импульсов при внутреннем запуске производят методом непосредственного измерения с помощью частотомера 43-39®

Подать на вход частотомера синхроимпульсы генератора ГБ-17, Затем9 поочередно нажимая кнопки ЧАСТОТА СЛЕДОВАНИЯ ИМПУЛЬСОВзамерить частоту следования импульсов®

Относительная погрешность частоты следования импульсов должна быть не более 10~40

При несоответствий этим требованиям генератор подлежит забракованию и направлению в ремонт;

в) определение параметров импульсов с коротким фронтом производят методом непосредственного отсчета по осциллографу C7-II®

Измерения производить в следующем порядке: включить режим внутреннего запуска генератора Гб™17;

нажать ©да из кнопок ЧАСТОТА СЛЕДОВАНИЯ ИМПУЛЬСОВ; подключить к. выходу гл. через аттенюатор 10 или

20 дБ, имеющийся в комплекте генератора, осциллограф С7-II; запуск осциллографа производить синхроимпульсом генератора; установить длительность развертки осциллографа 0,1нс/дел; установить чувствительность вертикального усилителя

100 мВ/дел;

установить ручками регулировки усиления вертикального усилителя изображение импульса на экране осциллографа, равное 5-ти делениям;

установить чувствительность вертикального усилителя

50 мВ/дел;

установить на экране осциллографа изображение фронта импульсаэ

Длительность фронта импульса (      ), измеренная по экрану

осциллографа, должна быть не более 150 пс;

осциллограф перевести в режим СГЛАЖЕНО; установить длительность развертки осциллографа, равную

0,05 нс/дел и по "размытости” изображения линии фронта импульса определить временную нестабильность задержки импульса с коротким фронтом относительно импульса синхронизации.

Измеренная нестабильность задержки должна быть не более

50 пс ;

перевести осциллограф в режим НОРМ ;

установить длительность развертки осциллографа 2 нс/дел; установить на экране осциллографа изображение вершины импульса с

Величину выброса на вершине ( he ) я неравномерность вершины ( h1 ) в процентах определить по формулам (I) и (2): >■''.0 = Ю Ag(I) где            - величина выброса на вершине импульса в

делениях,

^ = 10/1,д₽л,                 (2)

где hr дм. - неравномерность вершины импульса в делениях.

Величина выброса на вершине импульса должна быть не более 10% при длительности выброса не более 0,5 нс=

Неравномерность вершины на участке длительности импульса

О 9 5-20 нс должна быть не более *3%;

установить чувствительность вертикального усилителя 100 мВ/дел;

установить длительность развертки осциллографа 50 (100) нс/дел;’

измерить длительность импульсав

Длительность импульса должна быть не менее 100 яс;

определить амплитуду импульса с учетом ослабления аттенюатора, включенного в измерительный тракт»

Амплитуда импульса ( И ) должна быть не менее 2В,

Аналогично произвести измерения параметров отрицательного импульса, Пример изображения импульса приведен на рис, 13,

Рис, 13» Пример изображения прямоугольного импульса с коротким фронтом

При несоответствии параметров импульсов с коротким фронтом вышеперечисленным требованиям генератор подлежит забракованию в направлению в ремонт;

ч г) определение параметров синхроимпульсов производят методом непосредственных измерений с помощью осциллографа CI-3I в следующем порядке:

подключить вход осциллографа к выходу синхроимпульсов генератора через проходную нагрузку 50 Ом в соответствующий делитель из комплекта осциллографа;

измерить параметры синхроимпульса (длительность, амплитуду и длительность фронта) по экрану осциллографа;

определить длительность фронта ('Гф синхр. ) , нс,по формуле (3):

Ъфсинлр ^У^НЗН    УСГ J                    (3)

где

- измеренная длительность фронта синхро

импульса » нс;

- время установления переходной характеристики осциллографа, нс*

Величина        осциллографа должна быть заранее известна или может быть предварительно измерена с помощью одного из основных импульсов генератора. 16-17.

Амплитуда синхроимпульса» измеренная на предварительно откалиброванном осциллографе, должна быть не менее IB*

Длительность синхроимпульса должна быть не менее 100 нс, а длительность фронта - не солее 5 нс,

При несоответствии этим требованиям генератор подлежит забракованию и направлению в ремонт;

д) определение задержки импульсов с коротким фронтом относительно синхроимпульсов производят методом непосредственных измерений с помощью осциллографа CI-3I в следующем порядке: подать на,вход осциллографа через тройник из комплекта осциллографа C7-II синхроимпульсы и основные импульсы положительной полярности, ослабленные аттенюатором на 10 дБ из ком--плекта генератора 16-17;

измерить задержку между фронтом синхроимпульса на уровне половины его амплитуды и фронтом основного импульса при минимальной и максимальной установке задержки с помощью потенциометра (ручка потенциометра выведена на переднюю панель генератора),            '

Задержка основных импульсов относительно синхроимпульсов •должна плавно регулироваться в следующих пределах:

• минимальная задержка - не более 50 нс; максимальная задержка - не менее 1.00 нс. При несоответствии этим требованиям генератор подлежит забракованию’и направлению в ремонт;

е) определение диапазона спектра, его неравномерности и мощности гармоник в диапазоне частот 1-1000 МГц - при дискрет-• ноити I; 10/й 100 МГц производят .мето дом сравнения мо щности измеряемой гармоники генератора ГБ-17 с мощностью монохроматического сигналя .ГСВ на- частотеравной частоте соответствующей гар-

леи мощности.

Структурная схема соединения приборов приведена на рис.14.

Рис»14. Схема соединения приборов для определения

диапазона спектра, его неравномерности и мощности гармоник

Частоты, на которых производятся измерения9 приведены в табл.5.

Таблица 5

Поддайпа-

« Дискрет-

Частоты,на

. которых производятся измерения, МГц

..

Средства поверки

зон частот,

М1Ц

I ность гармоник, МГц

Генератор'

Приемник

1-30

I..............

1,10,30

Г4-68

П4-12А

10

10,30

30-300

1,10,100

100,200

Г4-119А

П4-13А

300-1000

1,10,100

300,400,

Г4-120Л,

П5-19,

1

500,600,

700,800,

900,1000

Г4-94

П5-20

1000-2000

1,10,100

1000,1200, |

115-16

1400,1600, |

1800,2000 (

.—'*■

2000-4000

1,10,100

2400,2800, 1

//

Измерения необходимо производить в следующем порядке: для определения диапазона спектра, его неравномерности и мощности гармоник в поддиапазоне 1-30 МГц соединить прибери согласно рисЛ4;

после прогрева приборов включить генератор P6-I7 в режим внутреннего запуска;

установить требуемую дискретность гармоник;

подключить выход гармоник генератора 16-17 ко входу измерителя Помех П4-12А;

установить ручку регулировки уровня гармоник в крайнее правое фиксированное по ложени е;

настроить измеритель помех на требуемую частоту гармоники по максимуму показания выходного индикатора;

входным аттенюатором и ручкой регулировки усиления измерителя помех, установить стрелку индикатора на конечную отметку шкалы, после чего менять положение ручек регулировки измерителя помех запрещается;

через аттенюатор Д2-19 подключить ко входу измерителя помех генератор Г4-68.

Примечания: 1. Мощность сигнала РОВ, подаваемого на аттенюатор да-19, не должна превышать 0,5 Вт.

  • 2. Аттенюатор да-19 должен быть откалиброван с погрешностью не хуже +0,2адБ на частотах

I МГц-1ГГц.

  • 3. Величину ослабления аттенюатора да-19 целесообразно устанавливать 30-36 дБ - при дискретности гармоник 100 МГц, 50-56 дБ -при дискретности гармоник 1.0. МГц и 70--76дБ-при дискретности гармоник I МГц;

подстраивая частоту и выходной уровень ГСВ вновь установить стрелку индикатора измерителя помех на конечную отметку шкалы;

подключить выход 'ГСВ ко входу измеритгия мощности в замерить мощность сигнала генератора.

Измеренная мощность гармоник Во в ваттах определяется по формуле (4)                 р*

Ро-' д- *                                (4)

где Рп - измеренная мощность сигнала ГСВ, Вт;

А - коэффициент .целения по мощности аттенюатора да-19 (безразмерная величина).

Аналогично произвести измерения мощности гармоник в диапазоне частот 30-1000 МГц» Определение мощности гармоник в диапазоне частот 1-4 ПУд при их дискретности I МГц произвести на частотах, указанных в табл, 5, методом непосредственных измерений с помощью приемника II6-I6 в следующем порядке:

выход гармоник генератора через аттенюатор 20 дБ л переход 32-115/4 в диапазоне частот 2-4 ГГц (имеется в комплекте генератора Гб-17), а в диапазоне частот 1-2 ГГц через аттенюатор 20дБ и трансформатор Э1-19А, подключить ко входу приемника.

Измерения производить при широкой полосе пропускания приемника.

Действительное значение мощности в ваттах определить по формуле (5):

Р = I,37-WI7P (К) ,               '•

где Г (К)   - показания приемника в Кельвинах.

Измерения мощности гармоник при их дискретности 10 я

100 МГц производить на узкой полосе пропускания»

Мощность гармоник при их дискретности 100, 10 и I МГц в диапазоне частот 1-2000 МГц должна быть не менее 10~5, 10~7 и а

10 Вт соответственно, а в диапазоне частот 2-4 ГГц - 10

—Я

10 и 10 Вт соответственно.

Неравномерность спектра гармоник определить как отношение уровня каждой конкретной гармоники, указанной в табл,5, к уровню первой гармоники.

Неравномерность спектра гармоник должна быть не более +3 дБ - в диапазоне частот 1-2000 МГц.

Определение предела регулировки мощности гармоник произвести при измерении мощности гармоник с помощью приемника П5-16 на 3-х. произвольно выбранных'частотах в- диапазоне 1-4 ГГц. Для этого после очередного измерения мощности гармоники устано- ' вить ручку регулировки выхода гармоник' -в -крайнее левое положение и по приемнику измерить ослабление уровня ’мощности гармоник относительно начального значения.        •

Предел регулировки уровня мощности гармоник должен быть не менее 20 дБ»                              ■ .               •

При несоответствия генератора требованиям к мощности гармоник неравномерности их спектра или пределу регулировки уровня мощности гармоник он подлежит забракованию я направлению в ремонт;                                     ■    \

у' ^определение возможности работы генератора при внешним

запуске денной ш

(выход гармонж) произвести по схема соединений>ярив а риоЛБ^в следующем порядке:

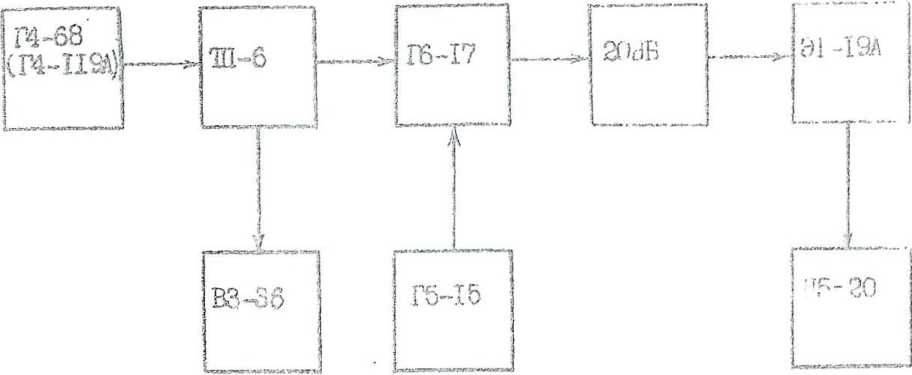

соединения приборов для определения работы генератора при .внешнем (выход гармоник)

Схема

возможности

запуске переключатель запуска генератора Г6-17 в поло-переключатель ЧАСТОТА СДЩ11® А НИЯ ГАШОНИК - в по--

установить жениэ ВНУТРэ ложеяве 1.00 MHZ

произвести настройку приемника на частоте 1000 Ши на сиг нал генератора Г5-17;

установить стрелку индикатора гриежика во второй не шкалы;

установить переключатель запуска генератора Гб-17 женив ВНЕШ, I MHz » ГСЗ через тройник ТП-65 ч^щяйся нлекте милливольтметра 33-36, подключить ко входу внешнего запуска генератор Г6-17;

установить частоту ГСВ, равной I МГц.» и подстроить ее по максимуму мощности, измеренной приемником. Напряжение сигналя запуска конт роли реват ь милливольтметром*

Аналогично проверить внешний запуск сигналами № чгж.тн’шх 5 МГц и 100 МГц при положениях переключателя ра 1Б-17 5 MHz a I—ZOO MHz соответственно. 1-100 MHz внешний сигнал подать с ГСВ такае I МГц» Выходной сигнал в этом случае

•3

ПОЛОВИ -

ii VI 1 i _y !’• <ij J * ■'.* ii C ' U ti. -0 В p с д й (и <;•• з a 11 'j c ?. a и на частите

с pa s и u .a a c i сн с г a |. ц c i > a h i я:

1000 МГц при дискретности .гармоник 1 Mill

Результаты поверка считаются удовлетворительными, если при запуске частотами I; 5 и I—100 МГц мощность гармоники на частоте 1000 МГц не нике, чем в режиме внутреннего запуска»

При несоответствий генератора этим требованиям он подлежит забракованию и направлению в ремонт;

и) определение возможности работы генератора при внешнем запуске (выход импульсов) производить в следующей последовательности :

соединить приборы согласно рисЛб;

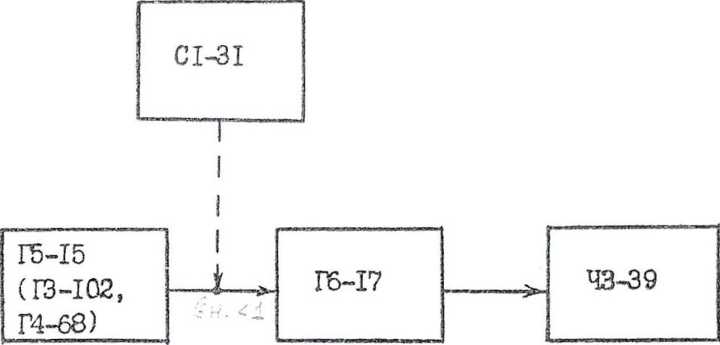

Рис.16. Схема соединения приборов для определения возможности работы генератора Г6-17 при внешнем запуске (выход импульсов)

подать на вход осциллографа CI-3I импульсы положительной полярности с генератора импульсов Г5-15 длительностью более 0,1 мкс, частотой следования от 0 до 10 кГц и амплитудой от 2 до ЮВ, а затем синусоидальный сигнал с генераторов ГЗ-102 и Г4-68 частотой от 100 Гц до I МГц амплитудой от I до ЮВ;

подать на вход внешнего запуска генератора Г6-17 сигналы, проверенные на осциллографе СТ—31»

Включенный к разъему ВЫХОД ИМП Г< или        частото

мер 43-39 должен иметь показания, соответствующие частоте входных сигналов в пределах погрешности установки частоты гене, раторов.

При несоответствии этим требованиям генератор подлежит забракованию и направлению в ремонт;

к) определение возможности работы генератора в режиме внутренней амплитудной модуляции производить в. следующей последовательности:

установить переключатель ЗАПУСК генератора в положение ВНУТР , переключатель ЧАСТОТА СЛЕДОВАНИЯ ГАРМОНИК - 100 MHz ;

подключить .выход гармоник генератора ко входу осциллографа CI-3I.

В режиме внутренней синхронизации осциллографа на его экране должен наблюдаться меандр частотой 1000 Гц, половина периода которого должна быть заполнена импульсами с частотой следования 100 МГц.

Определение возможности работы генератора в режиме внешней амплитудной модуляции производить при положения ВНУТР переключателя ЗАПУСК, частоте следования гармоник ТОО МГц и положении ВМ AM переключателя режима модуляции в следующей последовательности :

подать на разъем МОДУЛЯЦИЯ ВХОД с генератора импульсов 115-15 импульсы длительностью от I до 10 мкс отрицательной полярности ;

подключить выход гармоник генератора Гб-17 ко входу осциллографа CI-3I;

запуск осциллографа осуществлять синхроимпульсами генератора Гб-15;

установить частоту следования импульсов генератора Г5-15, равный 10 кГц;

регулировать амплитуду импульсов в пределах 2-I0B.

На экране осциллографа должны наблюдаться пачки импульсов длительностью, ранной длительности модулирующих импульсов с частотой заполнения 100 МГц,

При несоответствии генератора Гб-17 этим требованиям он подлежит забракованию и направлению в ремонт«

12.5» Оформление результатов поверки

  • 12.5.1. Оформление положительных результатов поверки производят записью результатов поверки в формуляр, заверяют подписью поверителя и оттиском доверительного клейма. Генератор пломбируется в соответствии с указаниями раздела 5 технического описания.

  • 12.5.2. На генераторы, не удовлетворяющие требованиям настоящего раздела, выдают извещение о его непригодности к применению с записью в нем параметров, по которым генератор не соответствует техническим требованиям.

При эксплуатации прибор должен подвергаться периодической поверке не реже одного раза в год по методике, изложенной в дан-ном разделе.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
