УТВЕРЖДАЮ

ГЕНЕРАЛЬНЫЙ ДИРЕКТОР ООО «СОНЭЛ»

Ништа В. В.

“Ж” (АХУЛ/____2006 г.

КАЛИБРАТОР ВРЕМЕНИ ОТКЛЮЧЕНИЯ УЗО ERS-2

Производства SONEL S.A., Польша

Руководство по эксплуатации

МОСКВА 2006 г.

СОДЕРЖАНИЕ

11 Правила хранения

12. Транспортирование

Приложение

  • 1 ВВЕДЕНИЕ

Данное Руководство содержит информацию об устройстве и использовании калибратора времени отключения УЗО ERS-2 (далее калибратор), эксплуатационных ограничениях, мерах безопасности при работе с ним и предназначено для лиц, работающих с прибором, а также для обслуживающего персонала.

  • 2 НАЗНАЧЕНИЕ

Калибратор времени отключения УЗО ERS-2 предназначен для поверки измерителей параметров устройств защитного отключения (далее по тексту - УЗО), производимых Sonel S. A. Польша, следующих типов: MRP-1, MRP-110, MRP-120, MRP-200, MIE-500, MPI-510.

  • 3 ТЕХНИЧЕСКИЕ ДАННЫЕ

Устанавливаемые автоматически интервалы времени..............(10; 20; 40; 180; 490) мс

Диапазон устанавливаемых интервалов времени в ручном режиме.........(10......900) мс

с шагом 10 мс

Погрешность установки интервалов времени в диапазоне (10.. .190) мс ..±(0,002+0,2 мс) Погрешность установки интервалов времени в диапазоне (200.900) мс ±(0,005+0,2 мс)

Класс защиты ...................................................................................... II (EN 61010-1)

Категория безопасности ................................................................... ....II 300В (EN 61010-1)

Степень защиты корпуса .......................................................................... IP40

Питание прибора ....................................................................................................(220В± 22) В

частотой................................(50±1) Гц

Размеры , не более.......................................................................................252 x 102 x 212 мм

Масса, не более .................................................................................................................1290 г

Диапазон температур хранения........................................................................(-20^+50) °С

Диапазон рабочих температур..........................................................................(+10^+40) °С

Диапазон температур в нормальных условиях.......................................(+15^+25) °С

  • 4 СОСТАВ КАЛИБРАТОРА

Стандартный комплект поставки

Наименование

Количес тво

Примечание

Калибратор ERS-2

1 шт.

Кабель питания 220 В

1 шт.

Измерительный кабель с маркировкой W2

1 шт.

Для поверки измерителей серии MRP или MIE

Измерительный кабель с маркировкой W3

1 шт.

Для поверки измерителей серии MPI

Руководство по эксплуатации.

1 шт.

  • 5 ПРИНЦИП РАБОТЫ

Принцип действия калибратора времени отключения УЗО ERS-2 заключается в реализации функции реле времени. При этом отсчет времени в калибраторе запускается при подаче на его управляющий вход дифференциального тока силой 100 мА, генерируемого поверяемым измерителем, а прекращается в тот момент, когда измеренное калибратором время будет равно установке времени отключения УЗО. В этот же момент калибратор, имитируя отключение УЗО, размыкает контакты в цепи протекания дифференциального тока и поверяемый измеритель типа MRP выводит на свой дисплей собственный результат счета времени отключения УЗО, при этом погрешность счета определяется как разность между показанием поверяемого измерителя и установкой времени калибратора.

  • 6 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

Наименование и условное обозначение прибора, товарный знак предприятия нанесены в верхней части лицевой панели.

Заводской порядковый номер прибора и год изготовления расположены на задней панели.

Прибор, принятый ОТК, пломбируется мастичными или самоклеющимися саморазрушающимися при вскрытии прибора пломбами, которые расположены под защелками на верхней панели.

  • 7 ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Техническое обслуживание прибора проводится с целью обеспечения его постоянной исправности и готовности к использованию.

В процессе технического обслуживания необходимо проверять: -сохранность пломб;

-комплектность прибора;

-отсутствие внешних механических повреждений;

-чистоту разъемов и гнезд;

-состояние лакокрасочных покрытий, гальванических покрытий и четкость гравировки; -состояние соединительных кабелей и переходов.

При работе прибора категорически запрещается ставить его на переднюю и заднюю панели, что может привести к поломке органов управления и ввода сетевого шнура.

  • 8 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

По требованиям к электробезопасности прибор удовлетворяет классу защиты II (EN 61010-1).

К работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электроприборами.

Перед включением прибора в сеть необходимо проверить исправность сетевого шнура питания.

перед началом измерений нужно проверить, подключены ли провода к соответствующим измерительным гнёздам;

ремонт калибратора должен осуществляться только представителями авторизованного Сервисного центра.

ВНИМАНИЕ!

Перед началом использования калибратора нужно установить поверяемый измеритель серии MRP, MIE или MPI в соответствующий режим (измерение времени при однократном синусоидальном токе 100 мА). Несоответствующая установка может быть причиной ошибочных измерений или может привести к повреждениям калибратора.

  • 9 ПОРЯДОК РАБОТЫ

    • 9.1 НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

      • 9.1.1 ПЕРЕДНЯЯ ПАНЕЛЬ

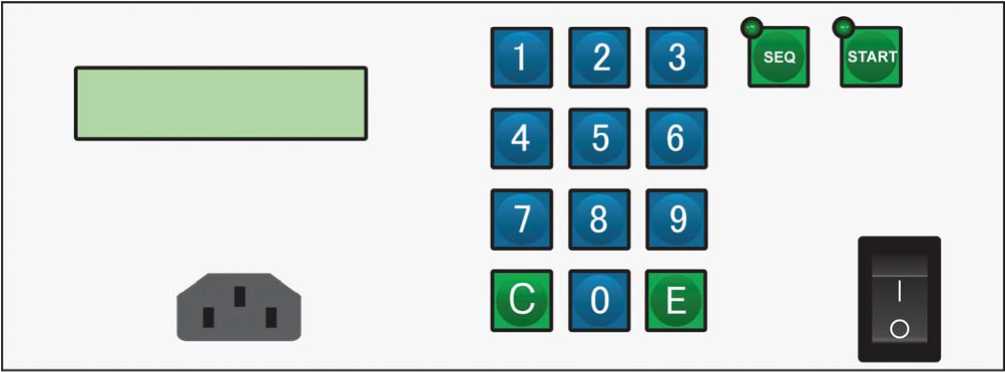

Передняя панель прибора представлена на рис. 9.1.1

Рис. 9.1.1

Органы управления и индикации , расположенные на передней панели , имеют следующее назначение:

Дисплей

- служит для отображения текущих режимов работы калибратора и установленных значений времени срабатывания;

SEQ

- кнопка выбора автоматического режима работы калибратора. При активации этого режима светится индикатор рядом с этой кнопкой;

I/O

- кнопка включения / выключения питания калибратора;

1J2,3J4J5J6,7J8J9J0

- кнопки набора значения времени срабатывания;

С

- кнопка удаления значения времени срабатывания, набранного в ручном режиме;

E

- кнопка перехода в ручной режим набора времени срабатывания;

START

- кнопка активации калибратора для выполнения измерений. После ее нажатия светится индикатор рядом с этой кнопкой;

Розетка трехполюсная - для подключения измерительного кабеля W1, W2 или W3.

9.1.2 ЗАДНЯЯ ПАНЕЛЬ

Задняя панель прибора представлена на рис. 9.1.2

L1.5A

N 15А

230VAC

RS232

GATE

ВД7 1

о!

РЕ 1.5А

Рис. 9.1.2

Разъемы, расположенные на задней панели имеют следующее назначение:

RS232   - служебный разъем для использования только заводом-изготовителем;

GATE - разъем для подключения эталонного частотомера в режиме измерения длительностей импульсов и осциллографа для определения формы импульсов при поверке калибратора ERS-2.

Розетка трехполюсная - для подключения кабеля питания 220 В.

На задней панели расположены также три гнезда для плавких предохранителей.

9.2 ПОДГОТОВКА К РАБОТЕ И ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

Перед началом работы калибратора необходимо подключить к нему соответствующий измерительный кабель (W1, W2 для серии MRP, MIE; W3 для серии MPI). После включения калибратора в сеть, на дисплее сначала отображается версия программного обеспечения, а затем отображается номинал времени срабатывания равный по умолчанию 10 мс. После этого калибратор готов к работе в ручном или автоматическом режиме.

  • 9.2.1 Ручной режим работы

Ручной режим работы служит для задания произвольных значений времени срабатывания в диапазоне от 10 мс до 900 мс с шагом в 10 мс. Переход в ручной режим осуществляется нажатием кнопки Е- На дисплее при этом загорается надпись NEWTIME, подсказка о возможном использовании кнопок <0-9, С, Е> и мигает курсор на старшем из четырех разрядов значения времени срабатывания. С помощью кнопок |о|-|9| производится набор нужного значения времени срабатывания. После нажатия на цифровые кнопки 0-|9| затирается предыдущее значение разряда и курсор смещается на один разряд вправо в сторону младших разрядов. Значение самого младшего разряда всегда равно нулю и не может быть изменено. Кнопка C позволяет переместить курсор к самому старшему разряду чтобы ввести новое значение времени срабатывания. После установки нужного значения времени срабатывания необходимо снова нажать кнопку E- При этом, если было введено некорректное значение, калибратор издаст несколько коротких сигналов и на дисплей будет выведена надпись Error TimRng 10-1000ms. В случае успешного набора на дисплее калибратора отобразится надпись Time и новое значение времени

срабатывания. Нажатием кнопки START, калибратор переводится в режим готовности к

проведению измерений, о чем сигнализирует вмонтированный в эту кнопку светодиод.

9.2.2

Автоматический режим работы

Автоматический режим работы предназначен для автоматической поверки измерителей серии MRP, MIE или MPI на фиксированных номиналах времени срабатывания из следующего ряда: 10; 20; 40; 180; 490 мс. Переход в автоматический режим осуществляется нажатием клавиши |SEQ|. После перехода в этот режим светятся светодиоды кнопок SEQ , START и калибратор готов к проведению измерений. При выполнении измерений в автоматическом режиме калибратор последовательно задает значения времени срабатывания из ряда: 10;20;40;180;490 мс и затем переходит в режим ожидания.

9.2.3 Порядок работы с поверяемыми измерителями, подключенными к калибратору

Измеритель MRP-110 и MPI-510 измеряет время отключения УЗО и напряжение прикосновения за один цикл.

После выбора соответствующих установок поверяемого измерителя (RE, tA) для MRP-110; tA л. для MPI-510 и подключения к калибратору, нужно установить один из необходимых промежутков времени в ручном режиме работы калибратора или установить автоматический режим и нажать кнопку START на поверяемом измерителе. В случае поверки при установленном промежутке времени более 200мс, нужно включить на поверяемом измерителе селективный тип УЗО.

В измерителях MRP-1, MRP-120, MRP-200 и MIE-500 измерение проходит в две фазы: в первой фазе поверяемый прибор измеряет напряжения прикосновения, а во второй -время отключения УЗО.

В таком случае порядок работы с калибратором отличается от указанного выше. После выбора соответствующих установок измерителя MRP-1, MRP-120, MRP-200 или MIE-500 (UB, tA) и подключения к калибратору, нужно установить один из необходимых промежутков времени в ручном режиме работы калибратора или установить автоматический режим и нажать кнопку START на поверяемом измерителе. После и получения результатов нужно снова нажать START на поверяемом измерителе. В случае поверки при установленном промежутке времени более 200мс, нужно включить на поверяемом измерителе селективный тип УЗО.

выполнения измерений

СОГЛАСОВАНО

УТВЕРЖДАЮ

ГЕНЕРАЛЬНЫЙ ДИРЕКТОР

ООО « СОНЭЛ»

_______________ В.В. Ништа “____”______________ 2006 г.

РУКОВОДИТЕЛЬ ГЦИ СИ -

ЗАМЕСТИТЕЛЬ ГЕНЕРАЛЬНОГО

ДИРЕКТОРА

ФГУ «Ростест-Москва»

________________ А.С. Евдокимов

“____”______________ 2006 г.

  • 10 ПОВЕРКА ПРИБОРА

Настоящий раздел распространяется на калибратор времени отключения УЗО ERS-2 (далее по тексту - калибратор), предназначенный для воспроизведения эталонных интервалов времени отключения устройств защитного отключения (УЗО), и устанавливает в соответствии с требованиями МИ 1202 -86 (Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки) рабочие методы и средства поверки калибратора.

Межповерочный интервал - 1 год.

  • 10.1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, приведенные в табл. 1.

Таблица 1.

№ п/п

Наименование операции

Обязательность проведения при

№ пункта методики

первичной поверке

периодической поверке

1

Внешний осмотр

да

да

п.10.7.1

2

Опробование

да

да

п.10.7.2.

3

Определение основной абсолютной погрешности времени отключения УЗО

да

да

п.10.7.3.1

Указанные операции поверки должны выполняться при выпуске калибратора из производства или при ввозе из-за границы, после ремонта или хранения более чем 1/2 межповерочного интервала, а также в процессе эксплуатации в соответствии с межповерочным интервалом.

  • 10.2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства измерений, указанные в табл. 2.

Таблица 2.

Наименование

СИ

Основные технические характеристики СИ

Рекоменду емое СИ (Тип)

Примечание

Пределы измерений

Погрешность

Частотомер

t б = (0,1-10-6

-10) с

ПГ At=±(|5-10-/-t| + |Д1ур|+|ДИап| + |То|) с

Ч3-63/1

Основное СИ

Осциллограф запоминающий

(0-1) МГц;

6мВ-500 В

ПГ ± 3 %

С8-17

Вспомогательное СИ

Примечание:

• Вместо указанных в таблице средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью. Все средства поверки должны быть исправны и поверены в установленном порядке.

  • 10.3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению измерений и обработке результатов допускаются лица, аттестованные в качестве поверителя по ПР 50.2.012-94 и изучившие настоящую методику поверки

  • 10.4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро- и радиоизмерительными приборами.

При проведении поверки необходимо соблюдать:

требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей";

указания по безопасности, приведенные в технической документации на эталонные средства измерений.

  • 10.5 УСЛОВИЯ ПОВЕРКИ

Поверку калибратора следует проводить в нормальных условиях, представленных в табл. 3.

Таблица 3

№ п/п

Наименование параметра

Значение параметра

1.

Температура окружающей среды, °С

15^25

2.

Относительная влажность воздуха, %

30^80

3.

Атмосферное давление, кПа

84 -Я06

4.

Электропитание: переменный ток напряжение, В частота, Гц

220±4,4

(50±0,5)

10.6 ПОДГОТОВКА К ПОВЕРКЕ

  • 10.6.1 Подготовку калибратора к работе выполняют в соответствии с указаниями Руководства по эксплуатации (п.9.2.)

10. 6.2 Средства измерений и оборудование, необходимые для проведения поверки приводят в рабочее состояние в соответствии с их эксплуатационно-технической документацией.

10. 6. З Подготовку схемы поверки выполняют согласно указаниям по определению основной абсолютной погрешности времени отключения УЗО, приведенным в п.10.7.3 Руководства по эксплуатации.

10. 6.4 Подготавливают таблицы для занесения результатов измерений в соответствии с Приложением 1 к данной методике поверки.

10. 6.5 При проведении поверки параметры напряжения сети должны находиться в пределах, представленных в табл. 3.

10.7 ПРОВЕДЕНИЕ ПОВЕРКИ

10.7.1. ВНЕШНИЙ ОСМОТР

При осмотре должно быть установлено:

наличие комплектности;

наличие свидетельства о предыдущей поверке;

наличие маркировки, обозначающей тип и заводской номер прибора;

наличие четких функциональных надписей и отметок на панелях корпуса прибора;

отсутствие повреждений изоляции соединительных проводов;

отсутствие загрязнений гнезд, соединителей и зажимов.

10.7.2 ОПРОБОВАНИЕ

  • 10.7.2.1 Целью опробования является проверка функционирования прибора, при этом опробованию подвергается калибратор ERS-2, удовлетворяющий требованиям внешнего осмотра.

  • 10.7.2.2 Опробование калибратора выполняется путем контроля его работоспособности:

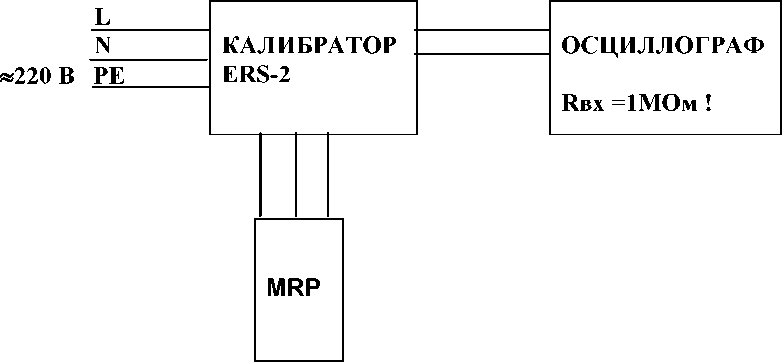

• собрать схему согласно рис.10.7.2.

ворота

(GATE)

Рис. 10.7.2

• в соответствии с указаниями Руководства по эксплуатации (п.9.2) выполнить измерение времени отключения на нижнем пределе (10 мс) диапазона работы калибратора.

Результат считается положительным, если на табло прибора MRP отображается величина 10±1 мс и, следовательно, не обнаружено нарушения работоспособности калибратора.

ВНИМАНИЕ: для дальнейшей работы учесть, что нагрузка на выходе GATE калибратора должна быть не менее 1 МОм.

Проверить с помощью запоминающего осциллографа, подключенного к выходу GATE калибратора, наличие прямоугольного импульса амплитудой не более + 5,8 В для длительности 10 мс калибратора.

После этого калибратор допускается к определению абсолютной погрешности .

10.7.3 ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ВРЕМЕНИ ОТКЛЮЧЕНИЯ

Определение погрешности измерения времени отключения УЗО калибратора проводится в соответствии с п.п.10.7.3.1 и с использованием общего алгоритма, изложенного в п.п.10.7.3.2^10.7.3.5 Руководства по эксплуатации.

В соответствии с соотношением погрешностей эталонных средств и поверяемого прибора, в каждой проверяемой точке, в которой проверяется погрешность, следует производить 3 измерения.

Проверка годности калибратора выполняется методом прямых измерений задаваемой физической величины и сравнения измеренного значения с её значением в проверяемой точке. Результаты измерений должны заноситься в протокол. В таблице А1 Приложения 1 к данной методике поверки представлена рекомендуемая форма протокола поверки.

Все действия с прибором должны выполняться в соответствии с его Руководством по эксплуатации.

  • 10.7.3.1 Определение погрешности измерения времени отключения УЗО.

  • 10.7.3.1.1  Определение погрешности измерения времени отключения УЗО проводят методом прямых измерений с использованием схемы, представленной на рис. 10.7.3.1, со следующими параметрами для приборов MRP/MIE/MPI:

1дп = 100mA, кратность x1, форма тока ип (стандартные установки), - и установкой необходимого временного интервала на калибраторе с последующим запуском измерений клавишей START на приборах MRP/MIE/MPI.

ворота

(GATE)

Рис. 10.7.3.1

10.7.3.1.2. Измерения и определение результатов проводят по алгоритму п.п. 10.7.3.2

  • 10.7.3.5 в точках, указанных в табл.4.

Измерение длительности сигнала GATE осуществить на уровне (2± 0,5) В .

Таблица 4

Пове-ряе-мые отмет ки, мс

Измеренная величина, мс

Допустимый интервал при поверке, мс Y = 0,8

Допустимый интервал по РЭ, мс

Допустимая абсолютная погрешность по РЭ, мс

Автоматич.

режим

Ручной режим

Не менее

Не более

Не менее

Не более

Не более

10

9,82

10,18

9,78

10,22

±0,22

20

19,81

20,19

19,76

20,24

±0,24

30

-

-

29,79

30,21

29,74

30,26

±0,26

40

39,78

40,22

39,72

40,28

±0,28

180

179,55

180,45

179,44

180,56

±0,56

490

488,02

491,98

487,53

492,47

±2,47

900

-

-

896,24

903,76

895,3

904,7

±4,7

  • 10.7.3.2 Для каждой проверяемой точки выполняются операции указанные ниже. Устанавливается значение измеряемой физической величины Хд в соответствие с i-ой проверяемой точкой.

  • 10.7.3.4 Регистрируется её измеренное значение Хш; по показанию эталонного средства измерений (частотомер Ч3-63/1 в режиме измерения длительности).

  • 10.7.3.5  Результат считается положительным, если значение Хш удовлетворяет следующему условию:

Хнижi=( Хш - y*A)< Хш < Хверхi =(Хш + y*A)

где Хш, -номинальное значение физической величины (время), воспроизводимой калибратором в i-ой проверяемой точке; А - абсолютная погрешность воспроизведения данной физической величины);

Y - коэффициент сужения поля допуска, определяемый в соответствии с указаниями      МИ 188-86 (Достоверность и требования к методикам поверки средств

измерений), принят равным 0,8; Хверхi - верхнее и Хнижч - нижнее допускаемые значения пределов воспроизводимой физической величины, значения которых в поверяемых отметках приведены в Приложении 1.

  • 10.7.3.6 Если хотя бы в одной проверяемой точке погрешность выходит за допускаемые пределы, то поверяемый прибор бракуется.

10.8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 10.8.1 Прибор, прошедший поверку с положительным результатом, признается годным и допускается к применению. На него выдается свидетельство о поверке по форме, установленной в ПР 50.2.006-94.

  • 10.8.2 Прибор, не удовлетворяющий требованиям пунктов раздела 9 данной методики, признается непригодным и к применению не допускается.

Отрицательные результаты поверки оформляются выдачей извещения о непригодности к применению.

11 ПРАВИЛА ХРАНЕНИЯ

Прибор, поступающий на склад потребителя, может храниться в упакованном виде в течение одного года .

  • 11.1 УСЛОВИЯ ХРАНЕНИЯ ПРИБОРА

Отапливаемые хранилища: температура воздуха от +5°С до +50°С;

относительная влажность до 80% при температуре +25°С.

Не отапливаемые хранилища: температура воздуха от -20°С до +50°С; относительная. влажность воздуха до 98% при температуре + 25°С.

В помещениях для хранения не должно быть пыли, паров, кислот, щелочей, вызывающих коррозию.

  • 11.2 ДЛИТЕЛЬНОЕ ХРАНЕНИЕ

Длительное хранение прибора осуществляется в капитальном отапливаемом хранилище в условиях:

температура воздуха от +5 °С до +50 °С;

относительная влажность воздуха до 80 % при температуре +25°С и ниже без конденсации влаги.

Срок хранения прибора 10 лет.

12 ТРАНСПОРТИРОВАНИЕ

12.1 ТАРА, УПАКОВКА

  • 12.1.1 Для обеспечения сохранности прибора при транспортировании используется укладочная коробка с амортизаторами из пенопласта.

  • 12.1.2 Упаковывание прибора производится в следующей последовательности: прибор поместить в полиэтиленовую упаковку, перевязать шпагатом и поместить в коробку;

эксплуатационную документацию поместить в полиэтиленовый пакет и уложить на прибор или между боковой стенкой коробки и прибором;

товаросопроводительную документацию в пакете поместить под крышку коробки; обтянуть коробку пластиковой лентой и опломбировать;

  • 12.2 УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ

  • 12.2.1 Транспортирование прибора в укладочной коробке производится всеми видами транспорта при температуре окружающего воздуха от минус 20°С до плюс 50°С и относительной влажности до 95% при температуре окружающей среды не более плюс 50°С.

  • 12.2.2 При транспортировании должна быть предусмотрена защита от попадания атмосферных осадков и пыли. Не допускается кантование прибора.

  • 12.2.3 В процессе эксплуатации прибор транспортируется с объекта на объект в укладочной коробке автомобильным транспортом до 1000 км (скорость по шоссейным дорогам до 80 км/ч, по грунтовым — 20...40 км/ч).

  • 12.2.4 Перед транспортированием прибора вторичная упаковка производится в соответствии с п. 11.1.2.

ПРИЛОЖЕНИЕ 1

Рекомендуемая форма записи результатов измерений в протоколе поверки калибратора.

Таблица А1

Пове-ряе-мые отмет ки, мс

Измеренная величина, мс

Допустимый интервал при поверке, мс

Y = 0,8

Допустимый интервал по РЭ, мс

Допустимая абсолютная погрешность по РЭ, мс

Автоматич.

режим

Ручной режим

Не менее

Не более

Не менее

Не более

Не более

10

9,82

10,18

9,78

10,22

±0,22

20

19,81

20,19

19,76

20,24

±0,24

30

-

-

29,79

30,21

29,74

30,26

±0,26

40

39,78

40,22

39,72

40,28

±0,28

180

179,55

180,45

179,44

180,56

±0,56

490

488,02

491,98

487,53

492,47

±2,47

900

-

-

896,24

903,76

895,3

904,7

±4,7

Вывод:

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
