    Система измерительная РСУ и ПАЗ установки ЭЛОУ-АВТ-7 цеха № 01 НПЗ ОАО «ТАИФ-НК»

    МЕТОДИКА ПОВЕРКИ

    МП 3009/1-311229-2016 г. Казань

    2016

    Содержание

    Приложение А

    1 ВВЕДЕНИЕ

    • 1.1 Настоящая методика поверки распространяется на систему измерительную РСУ и ПАЗ установки ЭЛОУ-АВТ-7 цеха № 01 НПЗ ОАО «ТАИФ-НК» (далее - ИС ЭЛОУ-АВТ-7), заводской № 01, изготовленную и принадлежащую НПЗ ОАО «ТАИФ-НК», г. Нижнекамск, и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

    • 1.2 ИС ЭЛОУ-АВТ-7 предназначена для измерения параметров технологического процесса в реальном масштабе времени (температуры, давления, перепада давления, расхода с сужающими устройствами (перепада давления на стандартном сужающем устройстве -диафрагме по ГОСТ 8.586.2—2005), уровня, массового расхода, объемного расхода, довзрывоопасных концентраций горючих газов и паров, компонентного состава (содержания кислорода, монооксида углерода, сероводорода)), формирования сигналов управления и регулирования.

    • 1.3 ИС ЭЛОУ-АВТ-7 состоит из первичных и промежуточных измерительных преобразователей (далее - ИП), комплекса измерительно-вычислительного CENTUM модели CS3000R3 (далее - CENTUM CS3000R3), комплекса измерительно-вычислительного и управляющего противоаварийной защиты и технологической безопасности ProSafe-RS (далее -ProSafe-RS), операторских станций управления.

    • 1.4 ИС ЭЛОУ-АВТ-7 осуществляет измерение параметров технологического процесса следующим образом:

    • - первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые унифицированные электрические сигналы силы постоянного тока (от 4 до 20 мА), сигналы термопреобразователей сопротивления по ГОСТ 6651-2009, сигналы термопар по ГОСТ Р 8.585-2001;

    -сигналы термопреобразователей сопротивления по ГОСТ 6651-2009, сигналы термопар по ГОСТ Р 8.585-2001 поступают на входы устройств ввода/вывода измерительных дистанционных IS рас, включающих в свой состав модули 9182 (далее - IS рас 9182) и преобразователей измерительных для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии К модели KFD2-UT2-Ex2 (далее - KFD2-UT2-Ex2);

    • - аналоговые унифицированные электрические сигналы силы постоянного тока (от 4 до 20 мА) от первичных ИП поступают на входы устройств ввода/вывода измерительных дистанционных IS рас, включающих в свой состав модули 9160 (далее - IS рас 9160) и преобразователей измерительных тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К модели KFD2-STC4-Ex2 (далее - KFD2-STC4-Ex2);

    • - аналоговые унифицированные электрические сигналы силы постоянного тока (от 4 до 20 мА) от первичных ИП, IS рас 9182, IS рас 9160, KFD2-UT2-Ex2 и KFD2-STC4-Ex2 поступают на входы модулей аналогового входного сигнала AAI 141 (далее-AAI 141) CENTUM CS3000R3, модулей аналогового входного сигнала AAI 143 (далее - AAI 143) CENTUM CS3000R3 и многофункциональных модулей ввода аналоговых сигналов SAI 143 (далее - SAI 143) ProSafe-RS.

    Для выдачи управляющих воздействий используются модули аналогового выходного сигнала AAI 543 (далее - AAI 543) CENTUM CS3000R3 с устройствами ввода/вывода измерительными дистанционными IS рас, включающими в свой состав модули 9165 (далее - IS рас 9165) и преобразователями измерительными тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К модели KFD2-SCD2-Ex2.LK (далее - KFD2-SCD2-Ex2.LK).

    • 1.5 Поверка ИС ЭЛОУ-АВТ-7 проводится поэлементно:

    • - поверка первичных ИП, входящих в состав ИС ЭЛОУ-АВТ-7, осуществляется в соответствии с их методиками поверки;

    • - вторичные ИП (барьеры искрозащиты, CENTUM CS3000R3 и ProSafe-RS) поверяют на месте эксплуатации ИС ЭЛОУ-АВТ-7 в соответствии с настоящей методикой поверки;

    -метрологические характеристики ИС ЭЛОУ-АВТ-7 определяют расчетным методом в соответствии с настоящей методикой поверки.

    • 1.6 Первичные ИП и измерительные каналы (далее - ИК) ИС ЭЛОУ-АВТ-7, входящие в сферу государственного регулирования обеспечения единства измерений в соответствии с законом Российской Федерации «Об обеспечении единства измерений» от 26 июня 2008 года № 102-ФЗ, подлежат поверке в соответствии с установленным интервалом между поверками.

    • 1.7 Первичные ИП и ИК ИС ЭЛОУ-АВТ-7, применяемые вне сферы государственного регулирования обеспечения единства измерений, подлежат калибровке в соответствии с межкалибровочным интервалом, установленным в организации.

    • 1.8 Допускается проведение поверки отдельных ИК из состава ИС ЭЛОУ-АВТ-7 в соответствии с заявлением владельца ИС ЭЛОУ-АВТ-7.

    • 1.9 Интервал между поверками первичных ИП, входящих в состав ИС ЭЛОУ-АВТ-7, - в соответствии с описаниями типа на эти средства измерений (далее - СИ).

    • 1.10 Интервал между поверками ИС ЭЛОУ-АВТ-7 - 2 года.

    2 ОПЕРАЦИИ ПОВЕРКИ

    При проведении поверки должны быть выполнены операции, приведенные в таблице 2.1. Таблица 2,1 - Операции поверки

    № п/п

    Наименование операции

    Номер пункта методики поверки

    1

    Проверка технической документации

    7.1

    2

    Внешний осмотр

    7.2

    3

    Опробование

    7.3

    4

    Определение метрологических характеристик

    7.4

    5

    Оформление результатов поверки

    8

    3 СРЕДСТВА ПОВЕРКИ

    • 3.1 При проведении поверки ИС ЭЛОУ-АВТ-7 применяют эталоны и СИ, приведенные в таблице 3.1.

    Таблица 3.1 - Основные эталоны и СИ

    Номер пункта методики

    Наименование и тип основного и вспомогательного средства поверки и метрологические и основные технические характеристики средства поверки

    5.1

    Барометр-анероид М-67 с пределами измерений от 610 до 790 мм рт.ст., погрешность измерений ±0,8 мм рт.ст., по ТУ 2504-1797-75

    5.1

    Психрометр аспирационный М34, пределы измерений влажности от 10 до 100 %, погрешность измерений ±5 %

    5.1

    Термометр ртутный стеклянный ТЛ-4 (№ 2) с пределами измерений от 0 до 55 °C по ГОСТ 28498-90. Цена деления шкалы 0,1 °C

    7.4

    Калибратор многофункциональный MC5-R-IS (далее - калибратор): диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения +(0,02 % показания +  1 мкА);

    воспроизведение сигналов термопреобразователей сопротивления Pt 100 в диапазоне температур от минус 200 до плюс 850 °C, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 200 до 0 °C ±0,1 °C, от 0 до плюс 850 °C ±(0,1 °C + 0,025 % показания); воспроизведение сигналов преобразователей термоэлектрических тип К в диапазоне температур от минус 200 до 1372  °C, пределы допускаемой основной погрешности

    воспроизведения в диапазоне температур от минус 200 до 0 °C ±(0,1 °C + 0,1 %

    Номер пункта методики

    Наименование и тип основного и вспомогательного средства поверки и метрологические и основные технические характеристики средства поверки

    показания °C), от 0 до 1000 °C ±(0,1 °C + 0,02 % показания °C), от 1000 до 1372 °C ±0,03  % показания °C; воспроизведение сигналов преобразователей

    термоэлектрических тип L в диапазоне температур от минус 200 до 800 °C, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 200 до 0 °C ±(0,07°С ± 0,07 % показания °C), от 0 до 800 °C ±(0,07 °C ± 0,02 % показания °C); диапазон измерения силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерения ±(0,02 % показания ± 1,5 мкА)

    • 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИС ЭЛОУ-АВТ-7 с требуемой точностью.

    • 3.3 Все применяемые эталоны должны быть аттестованы; СИ должны иметь действующий знак поверки и (или) свидетельство о поверке и (или) запись в паспорте (формуляре) СИ, заверенной подписью поверителя и знаком поверки.

    4 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 4.1 При проведении поверки должны соблюдаться следующие требования:

    • - корпуса применяемых СИ должны быть заземлены в соответствии с их эксплуатационной документацией;

    • - ко всем используемым СИ должен быть обеспечен свободный доступ для заземления, настройки и измерений;

    • - работы по соединению вспомогательных устройств должны выполняться до подключения к сети питания;

    • - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

    • - предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и эксплуатационной документацией оборудования, его компонентов и применяемых средств поверки.

    • 4.2 К работе по поверке должны допускаться лица:

    • - достигшие 18-летнего возраста;

    • - прошедшие инструктаж по технике безопасности в установленном порядке;

    • - изучившие эксплуатационную документацию на ИС ЭЛОУ-АВТ-7, СИ, входящие в состав ИС ЭЛОУ-АВТ-7, и средства поверки.

    5 УСЛОВИЯ ПОВЕРКИ

    При проведении поверки должны соблюдаться следующие условия:

    • - температура окружающего воздуха, °C                  (20±5)

    • - относительная влажность, %                           от 30 до 80

    • - атмосферное давление, кПа                            от 84 до 106

    6 ПОДГОТОВКА К ПОВЕРКЕ

    Перед проведением поверки выполняют следующие подготовительные операции:

    • - проверяют заземление СИ, работающих под напряжением;

    • - эталонные СИ и вторичные ИП ИК устанавливают в рабочее положение с соблюдением указаний эксплуатационной документации;

    • - эталонные СИ и вторичные ИП ИС ЭЛОУ-АВТ-7 выдерживают при температуре, указанной в разделе 5, не менее трех часов, если время их выдержки не указано в эксплуатационной документации;

    • - осуществляют соединение и подготовку к проведению измерений эталонных СИ и вторичных ИП ИК в соответствии с требованиями эксплуатационной документации.

    • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

    7.1 Проверка технической документации

    • 7.1.1 При проведении проверки технической документации проверяют:

    • - наличие руководства по эксплуатации на ИС ЭЛОУ-АВТ-7;

    • - наличие паспорта на ИС ЭЛОУ-АВТ-7;

    • - наличие действующих свидетельств о поверке первичных ИП, входящих в состав ИС ЭЛОУ-АВТ-7, которые подлежат поверке;

    • - наличие действующего свидетельства о предыдущей поверке ИС ЭЛОУ-АВТ-7 (при периодической поверке).

    • 7.1.2 Результаты проверки считают положительными при наличии всей технической документации по 7.1.1.

    7.2 Внешний осмотр

    • 7.2.1 При проведении внешнего осмотра ИС ЭЛОУ-АВТ-7 контролируют выполнение требований технической документации к монтажу СИ, измерительно-вычислительных и связующих компонентов ИС ЭЛОУ-АВТ-7.

    • 7.2.2 При проведении внешнего осмотра ИС ЭЛОУ-АВТ-7 устанавливают состав и комплектность ИС ЭЛОУ-АВТ-7. Проверку выполняют на основании сведений, содержащихся в паспорте на ИС ЭЛОУ-АВТ-7. При этом контролируют соответствие типа СИ, указанного в паспортах на СИ, записям в паспорте на ИС ЭЛОУ-АВТ-7.

    • 7.2.3 Результаты проверки считают положительными, если монтаж СИ, измерительновычислительных и связующих компонентов ИС ЭЛОУ-АВТ-7, внешний вид и комплектность ИС ЭЛОУ-АВТ-7 соответствуют требованиям технической документации.

    • 7.3 Опробование

    7.3.1 Подтверждение соответствия программного обеспечения ИС ЭЛОУ-АВТ-7

    • 7.3.1.1 Подлинность программного обеспечения (далее - ПО) ИС ЭЛОУ-АВТ-7 проверяют сравнением идентификационных данных ПО ИС ЭЛОУ-АВТ-7 с соответствующими идентификационными данными, зафиксированными при испытаниях в целях утверждения типа и отраженными в описании типа ИС ЭЛОУ-АВТ-7. Проверку идентификационных данных ПО ИС ЭЛОУ-АВТ-7 проводят в соответствии с эксплуатационной документацией на ИС ЭЛОУ-АВТ-7.

    • 7.3.1.2 Проверяют возможность несанкционированного доступа к ПО ИС ЭЛОУ-АВТ-7 и наличие авторизации (введение логина и пароля), возможность обхода авторизации, проводят проверку реакции ПО ИС ЭЛОУ-АВТ-7 на неоднократный ввод неправильного логина и (или) пароля (аутентификация).

    • 7.3.1.3 Результаты опробования считают положительными, если идентификационные данные ПО ИС ЭЛОУ-АВТ-7 совпадают с идентификационными данными, которые приведены в описании типа на ИС ЭЛОУ-АВТ-7, а также исключается возможность несанкционированного доступа к ПО ИС ЭЛОУ-АВТ-7 и обеспечивается аутентификация.

    7.3.2 Проверка работоспособности ИС ЭЛОУ-АВТ-7

    • 7.3.2.1 Приводят ИС ЭЛОУ-АВТ-7 в рабочее состояние в соответствии с эксплуатационной документацией. Проверяют прохождение сигналов калибратора, имитирующих измерительные сигналы. Проверяют на мониторе операторской станции управления ИС ЭЛОУ-АВТ-7 показания по регистрируемым в соответствии с конфигурацией ИС ЭЛОУ-АВТ-7 параметрам технологического процесса.

    • 7.3.2.2 Результаты опробования считают положительными, если при увеличении и уменьшении значения входного сигнала ИС ЭЛОУ-АВТ-7 соответствующим образом изменяются значения измеряемой величины на мониторе операторской станции управления.

    Примечание - Допускается проводить проверку работоспособности ИС ЭЛОУ-АВТ-7 одновременно с определением метрологических характеристик по 7.4 данной методики поверки.

    7.4 Определение метрологических характеристик 7.4.1 Определение основной приведенной погрешности преобразования входного аналогового сигнала силы постоянного тока (от 4 до 20 мА) в значение измеряемого параметра

    • 7.4.1.1 Отключают первичный ИП ИК и к соответствующему каналу, включая барьер искрозащиты (при наличии), подключают калибратор, установленный в режим имитации сигналов силы постоянного тока (от 4 до 20 мА), в соответствии с инструкцией по эксплуатации.

    • 7.4.1.2 С помощью калибратора устанавливают электрический сигнал силы постоянного тока. В качестве реперных точек принимают точки 4; 8; 12; 16; 20 мА.

    • 7.4.1.3 С монитора операторской станции управления считывают значение входного сигнала и в каждой реперной точке вычисляют основную приведенную погрешность увп , %, по формуле

    Увп= 1изм~1эт -100%,                                    (1)

    1 max 1 tnin

    где I - значение тока, соответствующее показанию измеряемого параметра ИС ЭЛОУ-АВТ-7 в z-ой реперной точке, мА;

    I - показание калибратора в/-ой реперной точке, мА;

    Imax   - максимальное значение границы диапазона аналогового сигнала силы

    постоянного тока (от 4 до 20 мА), мА;

    I     - минимальное значение границы диапазона аналогового сигнала силы

    постоянного тока (от 4 до 20 мА), мА.

    • 7.4.1.4 Если показания ИС ЭЛОУ-АВТ-7 можно просмотреть только в единицах измеряемой величины, то при линейной функции преобразования значение тока, соответствующее показанию измеряемого параметра ИС ЭЛОУ-АВТ-7 в /-ой реперной точке, мА, вычисляют по формуле

    I _ Liax ^nun /у _ у х , I

    *изм              х      х изм '‘min/ imin *                                                     \

    max y\nin

    где X - максимальное значение измеряемого параметра, соответствующее максимальному значению границы диапазона аналогового сигнала силы постоянного тока (от 4 до 20 мА) (I ), в абсолютных единицах измерений;

    X й - минимальное значение измеряемого параметра, соответствующее минимальному значению границы диапазона аналогового сигнала силы постоянного тока (от 4 до 20 мА) (Imin), в абсолютных единицах измерений;

    X - значение измеряемого параметра, соответствующее задаваемому аналоговому сигналу силы постоянного тока (от 4 до 20 мА), в абсолютных единицах измерений. Считывают с монитора операторской станции управления.

    • 7.4.1.5 Результаты поверки считают положительными, если рассчитанная основная приведенная погрешность преобразования входного аналогового сигнала силы постоянного тока (от 4 до 20 мА) в значение измеряемого параметра не выходит за пределы, указанные в приложении А настоящей методики поверки.

    • 7.4.2 Определение основной абсолютной погрешности преобразования входного аналогового сигнала термопреобразователей сопротивления по ГОСТ 6651-2009 в значение измеряемой температуры

    • 7.4.2.1 Отключают первичный ИП ИК температуры и к соответствующему каналу, включая барьер искрозащиты, подключают калибратор, установленный в режим имитации сигналов термопреобразователей сопротивления по ГОСТ 6651-2009, в соответствии с инструкцией по эксплуатации.

    • 7.4.2.2 С помощью калибратора устанавливают электрический сигнал, соответствующий значениям измеряемой температуры. В качестве реперных точек принимают точки, соответствующие 0; 25; 50; 75; 100 % диапазона измерений температуры.

    • 7.4.2.3 Считывают значения входного сигнала с монитора операторской станции управления ИС ЭЛОУ-АВТ-7 и в каждой реперной точке рассчитывают основную абсолютную погрешность преобразования входного аналогового сигнала термопреобразователя сопротивления по ГОСТ 6651-2009 в значение измеряемой температуры Дтс , °C, по формуле

    А'ГС — ^изм ~   ’                                             (3)

    где t      ~ значение температуры, соответствующее показанию ИС ЭЛОУ-АВТ-7 в

    z-ой реперной точке, °C;

    t3T _ показание калибратора в z-ой реперной точке, °C.

    • 7.4.2.4 Результаты поверки считают положительными, если рассчитанная основная абсолютная погрешность преобразования входного аналогового сигнала термопреобразователей сопротивления по ГОСТ 6651—2009 в значение измеряемой температуры не выходит за пределы, указанные в приложении А настоящей методики поверки.

    7.4.3 Определение основной абсолютной погрешности преобразования входного аналогового сигнала термопары по ГОСТ Р 8.585-2001 в значение измеряемой температуры

    • 7.4.3.1 Отключают первичный ИП ИК и к соответствующему каналу подключают калибратор, установленный в режим имитации сигнала термопары по ГОСТ Р 8.585-2001, в соответствии с инструкцией по эксплуатации.

    • 7.4.3.2 С помощью калибратора устанавливают электрический сигнал, соответствующий значениям измеряемой температуры. В качестве реперных точек принимают точки, соответствующие 0; 25; 50; 75; 100 % диапазона измерений температуры.

    • 7.4.3.3 Считывают значения входного сигнала с монитора операторской станции управления и в каждой реперной точке рассчитывают основную абсолютную погрешность преобразования входного аналогового сигнала термопары по ГОСТ Р 8.585-2001 в значение измеряемой температуры Дтп, °C, по формуле

    А-ГП ~ ^изм ~ ^эт •                                                  (4)

    • 7.4.3.4 Результаты поверки считают положительными, если рассчитанная основная абсолютная погрешность преобразования входного аналогового сигнала термопары по ГОСТ Р 8.585-2001 в значение измеряемой температуры не выходит за пределы, указанные в приложении А настоящей методики поверки.

    • 7.4.4 Определение основной абсолютной погрешности преобразования входного аналогового сигнала силы постоянного тока (от 4 до 20 мА) в значение измеряемой температуры

    • 7.4.4.1 Отключают первичный ИП ИК и к соответствующему каналу подключают калибратор, установленный в режим имитации сигналов силы постоянного тока (от 4 до 20 мА), в соответствии с инструкцией по эксплуатации.

    • 7.4.4.2 Поверку ИК температуры по каналам ввода аналогового сигнала (силы постоянного тока от 4 до 20 мА) проводят в следующих реперных точках: Tmin; 0,25Tmax; 0,5Ттах; 0,75Ттах; Ттах. Значения Tmin (°C) и Ттах (°C) соответствуют нижнему и верхнему пределу диапазона преобразования температуры. Для каждой реперной точки рассчитывают значение аналогового сигнала тока 1зач, мА, по формуле

    I = Imax^Ln /Т _Т \ + I                             z5)

    зад -р       -р \ зад mtn / min *                                               /

    ■‘■max 1min

    где T - максимальное значение границы диапазона температуры, °C;

    Trai   - минимальное значение границы диапазона температуры, °C;

    Т     - значение температуры в z-ой реперной точке, °C, которое необходимо

    воспроизводить.

    • 7.4.4.3 С помощью калибратора устанавливают на входе канала ввода аналогового сигнала силы постоянного тока (от 4 до 20 мА) ИК определенное по формуле (5) значение входного сигнала 1зад, мА, имитирующего задаваемую температуру Тзад, °C, в каждой реперной точке.

    • 7.4.4.4 Считывают значения входного сигнала с монитора операторской станции управления и в каждой реперной точке рассчитывают основную абсолютную погрешность преобразования входного аналогового сигнала силы постоянного тока (от 4 до 20 мА) в значение измеряемой температуры Ддт , °C, по формуле

    А_т = t -1 .                                                (6)

    Д1       ИЗМ      ЭТ                                                                           X '

    • 7.4.4.5 Результаты поверки считают положительными, если рассчитанная основная абсолютная погрешность преобразования входного аналогового сигнала силы постоянного тока (от 4 до 20 мА) в значение измеряемой температуры не выходит за пределы, указанные в приложении А настоящей методики поверки.

    • 7.4.5 Определение основной приведенной погрешности ИК воспроизведения аналогового сигнала силы постоянного тока (от 4 до 20 мА)

    • 7.4.5.1 Отключают управляемое устройство ИК и к соответствующему каналу, включая барьер искрозащиты (при наличии), подключают калибратор, установленный в режим измерения сигналов силы постоянного тока (от 4 до 20 мА), в соответствии с инструкцией по эксплуатации.

    • 7.4.5.2 С операторской станции задают не менее пяти значений управляемого параметра. В качестве реперных точек принимают точки соответствующие 0 %, 25 %, 50 %, 75 % и 100 % диапазона выходного аналогового сигнала силы постоянного тока (от 4 до 20 мА).

    • 7.4.5.3 Считывают значения воспроизводимого аналогового сигнала с монитора операторской станции и в каждой реперной точке рассчитывают основную приведенную погрешность уВь1Х, %, по формуле

    7вых = .^ад ~j'r -100%,                                  (7)

    1 inax ‘min

    где I - значение тока, соответствующее воспроизводимому параметру в /-ой реперной точке, мА.

    • 7.4.5.4 Если показания ИС ЭЛОУ-АВТ-7 нельзя просмотреть в значениях силы тока, то при линейной функции преобразования ее рассчитывают по формуле

      max      min

      (8)

    где Y - значение воспроизводимого параметра, соответствующее максимальному значению границы диапазона аналогового сигнала силы постоянного тока (от 4 до 20 мА), в абсолютных единицах измерений;

    Y Й1 - значение воспроизводимого параметра, соответствующее минимальному значению границы диапазона аналогового сигнала силы постоянного тока (от 4 до 20 мА), в абсолютных единицах измерений;

    Y

    зад

    значение воспроизводимого параметра, в единицах измеряемой величины, которое считывают с монитора операторской станции.

    • 7.4.5.5 Результаты поверки считают положительными, если рассчитанная основная приведенная погрешность ИК воспроизведения аналогового сигнала силы постоянного тока (от 4 до 20 мА) не выходит за пределы, указанные в приложении А настоящей методики поверки.

    7.4.6 Определение основной погрешности ИК ИС ЭЛОУ-АВТ-7

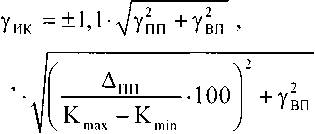

    • 7.4.6.1 Основную приведенную погрешность ИК ИС ЭЛОУ-АВТ-7 уик , %, рассчитывают по формулам:

      TZ

      '‘max

      К»п

      7ик =±1,1-

      5

      (9)

      (Ю)

      пределы основной приведенной погрешности первичного ИП ИК, %;

      пределы основной абсолютной погрешности первичного ИП ИК, в абсолютных единицах измерений;

      максимальное значение диапазона измерений ИК, измерений;

      минимальное значение диапазона измерений ИК, измерений.

      в абсолютных

      в абсолютных

      единицах

      единицах

      • 7.4.6.2 Основную относительную погрешность ИК ИС рассчитывают по формуле

      ЭЛОУ-АВТ-7

      пп + 7вп

      V

      \2

      К — К '

      \пах 4 min

      К

      изм

      (И)

    где б[1П       пределы основной относительной погрешности первичного ИП ИК, %;

    К - измеренное значение ИК, в абсолютных единицах измерений, которое считывают с монитора операторской станции управления.

    • 7.4.6.3 Основную абсолютную погрешность ИК ИС ЭЛОУ-АВТ-7 Дик, в абсолютных единицах измерений, рассчитывают по формулам:

      (12)

    Дик

    Айк

    2 + д2 ПП ^ТП ’

    (13)

    Айк

    (14) (15)

    • 7.4.6.4 Результаты поверки считают положительными, если рассчитанная основная погрешность ИК ИС ЭЛОУ-АВТ-7 не выходит за пределы, указанные в приложении А настоящей методики поверки.

    8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 8.1 При положительных результатах поверки оформляют свидетельство о поверке ИС ЭЛОУ-АВТ-7 в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

    • 8.2 Отрицательные результаты поверки ИС ЭЛОУ-АВТ-7 оформляют в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». При этом выписывается извещение о непригодности к применению ИС ЭЛОУ-АВТ-7 с указанием причин непригодности.

    ПРИЛОЖЕНИЕ А

    (обязательное)

    Метрологические характеристики ИК системы измерительной РСУ и ПАЗ установки ЭЛОУ-АВТ-7 цеха № 01 НПЗ ОАО «ТАИФ-НК» Таблица А. 1- Метрологические и технические характеристики ИС ЭЛОУ-АВТ-7 (ПК на основе CENTUM CS3000R3)

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности11

    ИК давления

    от 0 до 50 МПа2)

    от ±0,26 до ±0,34 % диапазона измерений

    FCX-AII

    (от 4 до 20 мА)

    от ±0,04 до ±0,20 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 160 МПа2)

    от ±0,31 до ±1,13 % диапазона измерений

    МИДА-13П (от 4 до 20 мА)

    от ±0,15 до ±1,00 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 4 МПа2)

    от ±0,26 до ±0,27 % диапазона измерений

    Cerabar S

    РМС 731 (от 4 до 20 мА)

    от ±0,050 до ±0,075 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 40 МПа2)

    от ±0,26 до ±0,28 % диапазона измерений

    Cerabar S РМР 635 (от 4 до 20 мА)

    от ±0,05 до ±0,10 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 40 МПа2)

    от ±0,26 до ±0,28 % диапазона измерений

    Cerabar S

    РМР 731 (от 4 до 20 мА)

    от ±0,05 до ±0,10 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,1 до 70 МПа2)

    от ±0,26 до ±0,27 % диапазона измерений

    Cerabar S

    РМР 71 (от

    4 до

    20 мА)

    от ±0,050 до ±0,075 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,1 до 50 МПа2)

    от ±0,27 до ±0,71 % диапазона измерений

    EJA 430 (от 4 до 20 мА)

    от ±0,065 до ±0,600 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИИ

    Вторичный ИИ

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1'

    ИК давле

    ния

    от -0,1 до 50 МПа2)

    от ±0,27 до ±0,71 % диапазона измерений

    EJA 530 (от 4 до 20 мА)

    от ±0,065 до ±0,600 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 50 МПа2'

    от ±0,27 до ±0,71 % диапазона измерений

    EJA510 (от 4 до 20 мА)

    от ±0,065 до ±0,600 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,1 до 50 МПа2)

    от ±0,26 до ±0,71 % диапазона измерений

    EJX 530 (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 50 МПа2)

    от ±0,26 до ±0,71 % диапазона измерений

    EJX510 (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,01 до 42 МПа2)

    от ±0,27 до ±0,31 % диапазона измерений

    600Т EN (от 4 до 20 мА)

    от ±0,075 до ±0,150 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,1 до 60 МПа2)

    от ±0,28 до ±0,61 % диапазона измерений

    Модель 40.4385 (от 4 до 20 мА)

    от ±0,1 до ±0,5 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,1 до 50 МПа2)

    от ±0,17 до ±0,69 % диапазона измерений

    EJX 530 (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    KFD2-

    STC4-

    Ех2

    AAI 141

    ±0,15 % диапазона преобразования

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК не-репада давления

    от 0 до 300 кПа2)

    от ±0,26 до ±0,27 % диапазона измерений

    Deltabar S

    PMD 70 (от 4 до 20 мА)

    от ±0,050 до ±0,075 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 300 кПа2)

    от ±0,26 до ±0,34 % диапазона измерений

    Deltabar S

    PMD 230 (от 4 до 20 мА)

    от ±0,05 до ±0,20 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 4 МПа2)

    от ±0,28 до ±1,13 % диапазона измерений

    Deltabar S

    PMD 235 (от 4 до 20 мА)

    от ±0,1 до ±1,0 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,001 до 4 МПа2)

    от ±0,26 до ±0,27 % диапазона измерений

    Deltabar S

    PMD 75 (от 4 до 20 мА)

    от ±0,050 до ±0,075 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,5 до 14 МПа2)

    от ±0,27 до ±0,71 % диапазона измерений

    EJA 110 (от 4 до 20 мА)

    от ±0,065 до ±0,600 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,5 до 14 МПа2)

    от ±0,26 до ±0,71 % диапазона измерений

    EJX 110 (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК перепада давления на сужающем устройстве

    от -0,5 до 14 МПа2)

    от ±0,27 до ±0,71 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005,

    EJA 110, выходной сигнал от 4 до 20 мА, пределы основной приведенной погрешности от ±0,065 до ±0,600 %

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,5 до 14 МПа2)

    от ±0,26 до ±0,71 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005,

    EJX 110, выходной сигнал от 4 до

    20 мА, пределы основной приведенной погрешности от ±0,025 до ±0,600 %

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 4 МПа2)

    от ±0,28 до ±1,13 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005, Deltabar S PMD 235 выходной сигнал от 4 до 20 мА, пределы основной приведенной погрешности от ±0,1 до ±1,0 %

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -0,001 до 4 МПа2)

    от ±0,26 до ±0,27 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005, Deltabar S PMD 75 выходной сигнал от 4 до 20 мА, пределы основной приведенной погрешности от ±0,050 до ±0,075 %

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИИ

    Вторичный ИИ

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1*

    ИК перепада давления на сужающем устройстве

    от 0 до 0,3 МПа2)

    от ±0,26 до ±0,34 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по

    ГОСТ 8.586.2-2005.

    Deltabar S PMD 230 выходной сигнал от 4 до 20 мА, пределы основной приведенной погрешности от ±0,05 до ±0,20 %

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от Одо 13790 кГ1а2)

    от ±0,26 до ±0,29 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005, 3051SMV, выходной сигнал от 4 до 20 мА, пределы основной приведенной погрешности от ±0,030 до ±0,125 %

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    ИК

    температуры

    от -200 до +600 °C

    ±4,54 °C

    Датчик температуры 644 (от 4 до

    20 мА)

    ±(0,3+0,005• |t|), °C;

    Цифровой сигнал: ±0,15 °C;

    ЦАП: ±0,03 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 %

    диапазона преобразования

    AAI 143

    от -50 до +500 °C

    ±4,23 °C

    Метран-

    286 (от 4 до 20 мА)

    ±(0,3+0,005-1 ), °C; По аналоговому сигналу: ±0,15 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -50 до +450 °C

    ±3,47 °C

    TR55 (НСХ

    Pt 100, класс допуска В)3*

    ±(0,3+0,005 |t|), °C

    IS рас 9182

    AAI 141

    ±1,85 °C

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК

    температуры

    от -196 до +660 °C

    ±5,27 °C

    ТСПТ-101 (НСХ Pt 100, класс допуска В)3)

    ±(0,3+0,005 |t|), °C

    IS рас 9182

    AAI 141

    ±3,15 °C

    AAI 143

    от -50 до +500 °C

    ±3,82 °C

    ТСП-106Ех (НСХ Pt 100, класс допуска В)3)

    ±(0,3+0,005 -|t|), °C

    IS рас 9182

    AAI 141

    ±2,05 °C

    AAI 143

    от -50 до +180 °C

    ±1,4 °C

    Метран-

    274 (от 4 до 20 мА)

    от ±0,25 до ±0,50 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -50 до +500 °C

    ±3,34 °C

    ТСПУ-205 (от 4 до 20 мА)

    от ±0,25 до ±0,50 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от -196 до +600 °C

    ±4,84 °C

    ТС-1187 (НСХ Pt100, класс допуска В)3)

    ±(0,3+0,005 -|t|), °C

    IS рас 9182

    AAI 141

    ±2.9 °C

    AAI 143

    от 0 до +333 °C

    ±4,09 °C

    ТХАв-2088 (НСХ тип К)4)

    ±2,5 °C

    IS рас 9182

    AAI 141

    ±2,56 °C

    AAI 143

    от +333 до+1000 °C

    ±9,89 °C

    ±0,0075 -|t|, °C

    AAI 141

    ±4,85 °C

    AAI 143

    от -40 до +360 °C

    ±4,44 °C

    ТХК-К.106 (НСХ тип L)4)

    ±2,5 °C

    IS рас 9182

    AAI 141

    ±3,0 °C

    AAI 143

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7±0,005-|t|), °C

    AAI 141

    ±2,0 °C

    AAI 143

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип

    модуля ввода/

    вывода

    Пределы допускаемой основной погрешности1)

    ИК

    температуры

    от -40 до +360 °C

    ±4,44 °C

    КТХК 02.09 (НСХ тип Т)4)

    ±2,5 °C

    IS рас 9182

    AAI 141

    AAI 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7+0,005-1 ), °C

    АА1 141

    AAI 143

    ±2,0 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    01.07 (НСХ тип Т)4)

    ±2,5 °C

    IS рас 9182

    AAI 141

    AAI 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7+0,005-1 ), °C

    AAI 141

    AAI 143

    ±2,0 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    01.07 (НСХ тип Т)4)

    ±2,5 °C

    KFD2-

    UT2-Ex2

    AAI 141

    AAI 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7+0,005 -|t|), °C

    AAI 141

    AAI 143

    ±2,0 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    02.23 (НСХ тип Т)4)

    ±2,5 °C

    KFD2-

    UT2-Ex2

    AAI 141

    AAI 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7+0,005 -|t|), °C

    AAI 141

    AAI 143

    ±2,0 °C

    от -40 до +333 °C

    ±4,3 °C

    КТХА

    01.06 (НСХ тип К)4'

    ±2,5 °C

    IS рас 9182

    AAI 141

    AAI 143

    ±2,83 °C

    от +333 до+1100 °C

    ±11,0 °C

    ±0,0075-|t|, °C

    AAI 141

    AAI 143

    ±5,55 °C

    от -40 до +333 °C

    ±4,3 °C

    КТХА

    01.03 (НСХ тип К)4)

    ±2,5 °C

    IS рас

    9182

    AAI 141

    AAI 143

    ±2,83 °C

    от +333 до+1100 °C

    ±11,0 °C

    ±0,0075-1 , °C

    AAI 141

    AAI 143

    ±5,55 °C

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    И

    ервичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    11ределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК темпера-туры

    от -40 до +333 °C

    ±4,3 °C

    КТХА

    01.07 (НСХ тип К)4)

    ±2,5 °C

    IS рас 9182

    AAI 141

    ±2,83 °C

    AAI 143

    от +333 до+1100 °C

    ±11,0 °C

    ±0,0075 jt|, °C

    AAI 141

    ±5,55 °C

    AAI 143

    от -40 до +360 °C

    ±4,44 °C

    ктхк

    01.10 (НСХ тип L)4)

    ±2,5 °C

    IS рас 9182

    AAI 141

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7±0,005-|t|), °C

    AAI 143

    ±2,0 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    01.09 (НСХ тип L)4)

    ±2,5 °C

    IS рас 9182

    AAI 141

    ±3,0 °C

    AAI 143

    от +360 до +600 °C

    ±4,44 °C

    ±(0,7+0,005-1 ), °C

    AAI 141

    ±2,0 °C

    AAI 143

    от -40 до +333 °C

    ±4,3 °C

    КТХА

    01.10 (НСХ тип К)1'

    ±2,5 °C

    IS рас 9182

    AAI 141

    ±2,83 °C

    AAI 143

    от +333 до +1100 °C

    ±11,0 °C

    ±0,0075-|t|, °C

    AAI 141

    ±5,55 °C

    AAI 143

    от -40 до +300 °C

    ±4,13 °C

    ТП-2187 (НСХ тип L)4)

    ±2,5 °C

    IS рас

    9182

    AAI 141

    ±2,61 °C

    АА1 143

    от +300 до +600 °C

    ±5,7 °C

    ±0,0075-|t|, °C

    AAI 141

    ±2,35 °C

    AAI 143

    от -50 до +500 °C

    ±2,06 °C

    УТС-108

    (от 4 до 20 мА)

    ±0,25 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    АА1 143

    ИК объемного расхода

    от 0 до 28,95 м3/ч

    см.

    примечание 5

    Promag

    33F (от 4 до 20 мА)

    ±0,5 % измеряемой величины

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1^

    ИК объемного расхода

    от 0 до 28,95 м3/ч

    см.

    примечание 5

    Promag

    50W (от 4 до 20 мА)

    ±(1 %± До) измеряемой величины

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    ИК массового расхода

    от 0 до 550000 кг/ч

    см.

    примечание 5

    Promass

    63F (от 4 до 20 мА)

    ±0,25 % измеряемой величины

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 550000 кг/ч

    см.

    примечание 5

    Promass

    83F (от 4 до 20 мА)

    ±0,1 %

    измеряемой величины

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 450000 кг/ч

    см.

    примечание 5

    Micro Motion

    CMF (от 4 до 20 мА)

    ±(0,l±ZS/G100%) измеряемой величины (где ZS - стабильность нуля, т/ч; G -массовый расход, т/ч)

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 2000 кг/ч

    см.

    примечание 5

    GF868 (от 4 до

    20 мА)

    ±2,0 %

    измеряемой величины

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    ИК уровня

    от 0 до 100 % (от 0 до 3050 мм)

    ±0,61 % диапазона измерений

    Модель 12323 (от 4 до 20 мА)

    ±0,5 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 22000 мм)

    ±0,30 % диапазона измерений

    Eclipse 705 (от 4 до 20 мА)

    ±0,05 % диапазона измерений

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИИ

    Вторичный ИИ

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК уровня

    от 0 до 100 % (от 0 до 3048 мм)

    ±0,58 % диапазона измерений

    ЦДУ-01 (от 4 до 20 мА)

    ±0,5 % диапазона измерений

    KFD2-

    STC4-

    Ех2

    AAI 141

    ±0,15 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 415 мм)

    ±0,85 % диапазона измерений

    VEGA-FLEX67 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 560 мм)

    ±0,65 % диапазона измерений

    AAI 141

    AAI 143

    от 0 до 100 % (от 0 до 600 мм)

    ±0,62 % диапазона измерений

    AAI 141

    AAI 143

    от 0 до 100 % (от 0 до 1000 мм)

    ±0,42 % диапазона измерений

    AAI 141

    AAI 143

    от 0 до 100 % (от 0 до 3040 мм)

    ±0,28 % диапазона измерений

    AAI 141

    AAI 143

    от 0 до 100 % (от 0 до 3080 мм)

    ±0,28 % диапазона измерений

    AAI 141

    AAI 143

    от 0 до 100 % (от 0 до 400 мм)

    ±0,88 % диапазона измерений

    VEGA-FLEX61 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК уровня

    от 0 до 100 % (от 0 до 800 мм)

    ±0,49 % диапазона измерений

    VEGA-

    FLEX61 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1000 мм)

    ±0,42 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1300 мм)

    ±0,36 % диапазона измерений

    AAI 141

    ±0,23 %

    диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1430 мм)

    ±0,35 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,33 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1720 мм)

    ±0,32 % диапазона измерений

    AAI 141

    ±0,23 %

    диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 2500 мм)

    ±0,29 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 2840 мм)

    ±0,28 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 3000 мм)

    ±0,28 %

    диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК уровня

    от 0 до 100 % (от 0 до 3070 мм)

    ±0,28 % диапазона измерений

    VEGA-FLEX61 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 3080 мм)

    ±0,28 % диапазона измерений

    AAI 141

    ±0,23 %

    диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 3600 мм)

    ±0,27 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 3650 мм)

    ±0,27 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 5400 мм)

    ±0,27 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,29 % диапазона измерений

    VEGA-FLEX86 (от 4 до 20 мА)

    ±2 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,29 % диапазона измерений

    VEGA-FLEX81 (от 4 до 20 мА)

    ±2 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1000 мм)

    ±0,42 % диапазона измерений

    VEGA-FLEX66 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1!

    ИК уровня

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,33 % диапазона измерений

    VEGA-FLEX66 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 1860 мм)

    ±0,31 % диапазона измерений

    VEGA-FLEX66 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 2500 мм)

    ±0,29 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 2840 мм)

    ±0,28 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 2880 мм)

    ±0,28 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 0 до 100 % (от 0 до 3200 мм)

    ±0,28 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    ИК ком-понентног о состава (содержание кислорода)

    от 0 до 25 %

    ±2,22 % диапазона измерений6^;

    ±2,60 % измеряемого значения7!

    THERMO X WDG-IV (от 4 до 20 мА)

    ±2,0 % диапазона измерений6!;

    ±2,0 % измеряемого значения7!

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип

    модуля ввода/

    вывода

    Пределы допускаемой основной погрешности1)

    ИК компонентного состава (содержание монооксида углерода)

    от 0 до 0,2 % (от 0 до 2000 ppm)

    ±5,55 % диапазона измерений

    THERMO

    X WDG-IV (от 4 до 20 мА)

    ±5 % диапазона измерений

    IS рас

    9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    ИК компонентного состава (содержание кислорода)

    от 0 до 3 %

    ±0,15 %8);

    ±5,6 % измеряемой величины 9)

    LaserGas

    (от 4 до 20 мА)

    ±0,1 %8);

    ±5,0 % измеряемой величины9)

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    ИК компонентного состава (содержание оксида углерода)

    от 0 до 100 % (от 0 до 30 мг/м3)

    ±22 % диапазона измерений10);

    ±22 % измеряемой величины11)

    Polytron 2

    ХР ТОХ (от 4 до 20 мА)

    ±20 % диапазона измерений10);

    ±20 % измеряемой величины")

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    ИК компонентного состава (содержание моноэта-ноламина)

    от 0 до 0,01 % (от 0 до 10 ppm)

    ±22 %

    диапазона измерений

    PI 700

    (от 4 до 20 мА)

    ±20 % диапазона измерений

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    ИК довзры-воопасных концентраций горючих газов и паров

    от 0 до 100 %

    НКПР

    ±5,55 %

    НКПР12);

    ±11,05% измеряемой величины13)

    Polytron

    2IR(от 4 до 20 мА)

    ±5 % НКПР12);

    ±10 % измеряемой величины13)

    -

    AAI 141

    ±0,1 % диапазона преобразования

    AAI 143

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искрозащиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК довзры-воопасных концентраций горючих газов и паров

    от 0 до 50 %

    НКПР

    ±5,55 %НКПР

    СТМ-30-

    50 (от 4 до

    20 мА)

    ±5 % НКПР

    -

    AAI 141

    ±0,1 % диапазона преобразования

    AAI 143

    от 0 до 100 %

    НКПР

    ±5,55 %

    НКПР|2);

    ±11,05 % измеряемой величины13)

    PIR 7000 (от 4 до 20 мА)

    ±5 % НКПР12);

    ±10 % измеряемой величины13)

    -

    AAI 141

    ±0,1 %

    диапазона преобразования

    AAI 143

    ИК силы постоянног о тока от 4

    до 20 мА

    от 4 до 20 мА

    ±0,23 % диапазона преобразования

    -

    -

    IS рас 9160

    AAI 141

    ±0,23 % диапазона преобразования

    AAI 143

    от 4 до 20 мА

    ±0,15 %

    диапазона преобразования

    -

    -

    KFD2-

    STC4-

    Ех2

    AAI 141

    ±0,15 % диапазона преобразования

    AAI 143

    ИК воспроизведения анало гового сигнале силы постоянного тока от 4 до 20 мА

    -

    -

    -

    -

    IS рас 9165

    AAI 543

    ±0,37 % диапазона воспроизведения

    -

    -

    -

    -

    KFD2-

    SCD2-

    Ex2.LK

    AAI 543

    ±0,31 % диапазона воспроизведения

    1J Нормированы с учетом погрешностей промежуточного ИП (барьера искрозащиты) и модуля ввода/вывода сигналов.

    • 2) Указан максимальный диапазон измерения для первичного ИП. Диапазон измерений может быть перенастроен.

    • 3) Номинальная статическая характеристика и класс допуска термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009.

    • 4) Условное обозначение номинальной статической характеристики по ГОСТ Р 8.585-2001.

    • 5) Пределы допускаемой основной погрешности измерений 5ИК, %, рассчитывают по формуле:

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности

    1     f X X Y

    йик=±ЫЛ 8пп2+ упп ■ -        ,

    V       V         ХИЗМ    )

    где 5     - пределы допускаемой основной относительной погрешности первичного ИП ИК, %;

    у     - пределы допускаемой основной приведенной погрешности промежуточного ИП и модуля ввода/вывода сигналов, %;

    X     - максимальное значение диапазона измерений ИК, в абсолютных единицах измерений;

    X j   - минимальное значение диапазона измерений ИК, в абсолютных единицах измерений;

    X     - измеренное значение, в абсолютных единицах измерений.

    6> Пределы допускаемой основной приведенной погрешности в диапазоне измерений от 0 до 5 %.

    • 7) Пределы допускаемой основной относительной погрешности в диапазоне измерений от 5 до 25 %.

    • 8) Пределы допускаемой основной абсолютной погрешности в диапазоне измерений от 0 до 1 %.

    • 9) Пределы допускаемой основной относительной погрешности в диапазоне измерений от 1 до 100 %.

    |0) Пределы допускаемой основной приведенной погрешности в диапазоне измерений от 0 до 15 ppm.

    11) Пределы допускаемой основной относительной погрешности в диапазоне измерений от 15 до 50 ppm.

    |2) Пределы допускаемой основной абсолютной погрешности в диапазоне измерений от 0 до 50 % НКПР.

    |3) Пределы допускаемой основной относительной погрешности в диапазоне измерений от 50 до 100 % НКПР.

    Примечания

    • 1 t - измеренная температура, °C.

    • 2 НСХ - номинальная статическая характеристика.

    • 3 ЦАП- цифро-аналоговое преобразование.

    • 4 НКПР - нижний концентрационный предел распространения.

    • 5 Величину До , %, рассчитывают по формуле

    До = ±0,1 / v ,

    где v    - скорость потока, м/с.

    • 6 Для расчета погрешности ИК в условиях эксплуатации:

    • - приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная);

    • - для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименование ИК

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности

    Пределы допускаемых значений погрешности А(И измерительного компонента ИК в условиях эксплуатации вычисляют по формуле

    1 2 п 2

    ЛСи =      + А ’

    где Д)   — пределы допускаемой основной погрешности измерительного компонента;

    пределы допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в условиях эксплуатации при общем

    1      числе п учитываемых влияющих факторов.

    Для каждого ИК рассчитывают границы, в которых с вероятностью равной 0,95 должна находиться его погрешность Аик в условиях эксплуатации, по формуле

    лик =±М J|o(ACHj)2 ,

    ГД АзИ| — пределы допускаемых значений погрешности Лси j-ro измерительного компонента ИК в условиях эксплуатации.

    Таблица А.2 - Метрологические и технические характеристики ИС ЭЛОУ-АВТ-7 (ИК на основе ProSafe-RS)

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИИ

    Вторичный ИИ

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности

    ИК давления

    от -0,1 до 70 МПа2)

    от ±0,26 до ±0,27 % диапазона измерений

    Cerabar S

    РМР 71 (от 4 до 20 мА)

    от ±0,050 до ±0,075 % диапазона измерений

    1S рас

    9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 4 МПа2)

    от ±0,26 до ±0,27 % диапазона измерений

    Cerabar S PMC 731 (от 4 до 20 мА)

    от ±0,050 до ±0,075 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 50 МПа2)

    от ±0,26 до ±0,71 % диапазона измерений

    EJX 530 (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от -0,01 до 42 МПа2)

    от ±0,27 до ±0,31 % диапазона измерений

    600Т EN (от 4 до 20 мА)

    от ±0,075 до ±0,150 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 50 МПа2)

    от ±0,17 до ±0,69 % диапазона измерений

    EJX 530 (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от -0,1 до 50 МПа2)

    от ±0,27 до ±0,71 % диапазона измерений

    EJA 430 (от 4 до 20 мА)

    от ±0,065 до ±0,600 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от -0,1 до 50 МПа2)

    от ±0,27 до ±0,71 % диапазона измерений

    EJA 530 (от 4 до 20 мА)

    от ±0,065 до ±0,600 % диапазона измерений

    IS рас

    9160

    SAI 143

    ±0,23 % диапазона преобразования

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК давле-

    НИЯ

    от 0 до 160 МПа2)

    от ±0,31 до ±1,13 % диапазона измерений

    МИДА-13П

    (от 4 до 20 мА)

    от ±0,15 до ± 1,00 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от -0,1 до 60 МПа2)

    от ±0,28 до ±0,61 % диапазона измерений

    Модель

    40.4385 (от 4 до 20 мА)

    от ±0,1 до ±0,5 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    ИК перепада давления

    от -0,5 до 14 МПа2)

    от ±0,17 до ±0,69 % диапазона измерений

    EJX ПО (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от -0,5 до 14 МПа2)

    от ±0,26 до ±0,71 % диапазона измерений

    EJX 110 (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 300 кПа2)

    от ±0,26 до ±0,34 % диапазона измерений

    Deltabar S

    PMD 230 (от 4 до 20 мА)

    от ±0,05 до ±0,20 % диапазона измерений

    IS рас

    9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 4 МПа2)

    от ±0,28 до ±1,13 % диапазона измерений

    Deltabar S

    PMD 235 (от 4 до 20 мА)

    от ±0,1 до ±1,0 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от -0,001 до 4 МПа2)

    от ±0,26 до ±0,27 % диапазона измерений

    Deltabar S

    PMD 75 (от

    4 до 20 мА)

    от ±0,050 до ±0,075 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИИ

    Вторичный ИП

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК перепада давления

    от -0,5 до 14 МПа2)

    от ±0,27 до ±0,71 % диапазона измерений

    EJA НО (от 4 до 20 мА)

    от ±0,065 до ±0,600 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    ИК перепада давления на сужающем устройстве

    от -0,5 до 14 МПа2)

    от ±0,26 до ±0,71 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2- 2005. EJX 110, выходной сигнал от 4 до 20 мА, пределы основной приведенной погрешности от ±0,025 до ±0,600 %

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от -0,5 до 14 МПа2)

    от ±0,27 до ±0,71 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005. EJA 110, выходной сигнал от 4 до 20 мА, пределы основной приведенной погрешности от ±0,065 до ±0,600 %

    IS рас

    9160

    SAI 143

    ±0,23 % диапазона преобразования

    от -0,5 до 14 МПа2)

    от ±0,18 до ±0,69 % диапазона измерений

    Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005, EJA 110, выходной сигнал от 4 до 20 мА, пределы основной приведенной погрешности от ±0,065 до ±0,600 %

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИИ

    Вторичный ИИ

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК температуры

    от -196 до +600 °C

    ±4,61 °C

    TSP (от 4 до 20 мА)

    ±(0,3+0,005 -|t|), °C; Цифровой сигнал: ±0,35 °C;

    ЦАП:

    ±0,05 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от -40 до +333 °C

    ±4,3 °C

    КТХА

    01.06 (НСХ тип К)3)

    ±2,5 °C

    IS рас 9182

    SAI 143

    ±2,83 °C

    от +333 до+1100 °C

    ±11,0°С

    ±0,0075 -|t|, °C

    ±5,55 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    01.04 (НСХ тип L)3)

    ±2,5 °C

    IS рас 9182

    SAI 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±0,0075 -|t|, °C

    ±2,0 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    01.10 (ИСХ тип L)3)

    ±2,5 °C

    IS рас

    9182

    SAI 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7+0,005-1 ), °C

    ±2,0 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    02.09 (НСХ тип L)3)

    ±2,5 °C

    IS рас 9182

    SAI 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7+0,005 -|t|), °C

    ±2,0 °C

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИИ

    Вторичный ИП

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК температуры

    от 0 до +333 °C

    ±4,09 °C

    ТХАв-2088 (НСХ тип К)3)

    ±2,5 °C

    IS рас

    9182

    SAI 143

    ±2,56 °C

    от +333 до+1000 °C

    ±9,89 °C

    ±0,0075|t|, °C

    ±4,85 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    01.09 (НСХ тип L)3)

    ±2,5 °C

    IS рас 9182

    SA1 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7+0,005 |t|), °C

    ±2,0 °C

    от -40 до +360 °C

    ±3,3 °C

    КТХК

    01.07 (НСХ тип Т)3)

    ±2,5 °C

    IS рас 9182

    SA1 143

    ±3,0 °C

    от +360 до +600 °C

    ±3,75 °C

    ±(0,7+0,005-|t|), °C

    ±2,0 °C

    от -40 до +360 °C

    ±4,44 °C

    КТХК

    01.03 (НСХ тип L)3)

    ±2,5 °C

    IS рас

    9182

    SAI 143

    ±3,0 °C

    от +360 до +600 °C

    ±4,76 °C

    ±(0,7+0,005-|t|), °C

    ±2,0 °C

    от -40 до +360 °C

    ±3,29 °C

    КТХК

    01.04 (НСХ тип Т)3)

    ±2,5 °C

    KFD2-

    UT2-

    Ех2

    SAI 143

    ±1,63 °C

    от +360 до +600 °C

    ±4,42 °C

    ±(0,7+0,005 |t|), °C

    ±1,56 °C

    от -40 до +360 °C

    ±3,29 °C

    КТХК

    02.23 (НСХ тип Т)3)

    ±2,5 °C

    KFD2-

    UT2-

    Ех2

    SAI 143

    ±1,63 °C

    от +360 до +600 °C

    ±4,42 °C

    ±(0,7+0,005 -|t|), °C

    ±1,56 °C

    от -40 до +333 °C

    ±4,3 °C

    КТХА

    01.03 (НСХ тип К)3)

    ±2,5 °C

    IS рас 9182

    SAI 143

    ±2,83 °C

    от +333 до+1100 °C

    ±11,0°С

    ±0,0075 -1 , °C

    ±5,55 °C

    ИК уровня

    от 0 до 100 %

    (от 0 до 3048 мм)

    ±0,61 % диапазона измерений

    ЦДУ-01 (от 4 до 20 мА)

    ±0,5 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности

    ИК уровня

    от 0 до 100 % (от 0 до 1000 мм)

    ±0,42 % диапазона измерений

    VEGA-FLEX61 (от 4 до 20 мА)

    ±3 мм

    IS рас

    9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,33 % диапазона измерений

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 2000 мм)

    ±0,31 % диапазона измерений

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 2500 мм)

    ±0,29 % диапазона измерений

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 3000 мм)

    ±0,28 % диапазона измерений

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 5630 мм)

    ±0,27 % диапазона измерений

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 1000 мм)

    ±0,42 % диапазона измерений

    VEGA-FLEX66 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,33 % диапазона измерений

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 2520 мм)

    ±0,29 % диапазона измерений

    ±0,23 % диапазона преобразования

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой

    основной погрешности 6

    ИК уровня

    от 0 до 100 % (от 0 до 3000 мм)

    ±0,28 % диапазона измерений

    VEGA-FLEX66 (от 4 до 20 мА)

    ±3 мм

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 100 %

    ±0,71 % диапазона измерений

    EJX 110 (от 4 до 20 мА)

    ±0,6 % диапазона измерений

    IS рас

    9160

    SAI 143

    ±0,23 % диапазона преобразования

    от 0 до 100 % (от 0 до 1000 мм)

    ±0,37% диапазона измерений

    VEGAFLEX

    61 (от 4 до 20 мА)

    ±3 мм

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,27 % диапазона измерений

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,27 % диапазона измерений

    VEGAFLEX

    66 (от 4 до 20 мА)

    ±3 мм

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от 0 до 100 % (от 0 до 3000 мм)

    ±0,2 %

    диапазона измерений

    от 0 до 100 % (от 0 до 1000 мм)

    ±0,37% диапазона измерений

    VEGAFLEX 67 (от 4 до 20 мА)

    ±3 мм

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от 0 до 100 % (от 0 до 800 мм)

    ±0,33 % диапазона измерений

    VEGAFLEX 81 (от 4 до 20 мА)

    ±2 мм

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,22 % диапазона измерений

    Метрологические характеристики

    ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности1)

    ИК уровня

    от 0 до 100 % (от 0 до 2600 мм)

    ±0,19 % диапазона измерений

    VEGAFLEX 81 (от 4 до 20 мА)

    ±2 мм

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от 0 до 100 % (от 0 до 1600 мм)

    ±0,22 % диапазона измерений

    VEGAFLEX 86 (от 4 до 20 мА)

    ±2 мм

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от 0 до 100 %

    ±0,58 % диапазона измерений

    ЦДУ-01 (от 4 до 20 мА)

    ±0,5 % диапазона измерений

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    от 0 до 100 %

    от ±0,17 до ±0,69 % диапазона измерений

    EJX110A (от 4 до 20 мА)

    от ±0,025 до ±0,600 % диапазона измерений

    KFD2-

    STC4-

    Ех2

    SAI 143

    ±0,15 % диапазона преобразования

    ИК компонентного состава (содержание кислорода)

    от 0 до 25 %

    ±2,22 % диапазона измерений4);

    ±2,60 % измеряемого значения3)

    THERMO

    X WDG-IV (от 4 до 20 мА)

    ±2,0 % диапазона измерений4);

    ±2,0 % измеряемого значения3)

    IS рас

    9160

    SAI 143

    ±0,23 % диапазона преобразован ия

    ИК компонентного состава (содержание монооксида углерода)

    от 0 до 0,2 % (от 0 до 2000 ppm)

    ±5,55 % диапазона измерений

    THERMO

    X WDG-IV (от 4 до 20 мА)

    ±5 % диапазона измерений

    IS рас 9160

    SAI 143

    ±0,23 % диапазона преобразования

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искрозащиты

    Тип

    модуля ввода/ вывода

    Пределы допускаемой основной погрешности1*

    ИК компонентного состава (содержание сероводорода)

    от 0 до 0,01 % (от 0 до 100 ppm)

    ±16,55 % диапазона измерений

    Polytron 2

    ХР ТОХ (от 4 до 20 мА)

    ±15 % диапазона измерений

    -

    SAI 143

    ±0,1 % диапазона преобразования

    ИК довзры-воопасных концентраций горючих газов и паров

    от 0 до 50 %

    НКПР

    ±5,55 % НКПР

    Polytron

    2IR(от 4 до 20 мА)

    ±5 % НКПР

    -

    SAI 143

    ±0,1 %

    диапазона преобразования

    от 0 до 50 %

    НКПР

    ±5,55 % НКПР

    СТМ-30-

    50 (от 4 до

    20 мА)

    ±5 % НКПР

    IS рас

    9160

    SAI 143

    ±0,23 % диапазона преобразования

    п Нормированы с учетом погрешностей промежуточного ИП (барьера искрозащиты) и модуля ввода/вывода сигналов.

    • 2) Указан максимальный диапазон измерения для первичного ИП. Диапазон измерений может быть перенастроен.

    • 3) Условное обозначение номинальной статической характеристики по ГОСТ Р 8.585-2001.

    • 4) Пределы допускаемой основной приведенной погрешности в диапазоне измерений от 0 до 5 %.

    • 5) Пределы допускаемой основной относительной погрешности в диапазоне измерений от 5 до 25 %.

    Примечания

    • 1 t - измеренная температура, °C.

    • 2 НСХ- номинальная статическая характеристика.

    • 3 НКПР - нижний концентрационный предел распространения.

    • 4 ЦАП - цифро-аналоговое преобразование.

    • 5 Для расчета погрешности ИК в условиях эксплуатации:

    • - приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная);

    • - для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.

    Пределы допускаемых значений погрешности Аси измерительного компонента ИК в условиях эксплуатации вычисляют по формуле

    ^си = -\ро + S Aj ,

    V       i=0

    Метрологические характеристики ИК ИС ЭЛОУ-АВТ-7

    Метрологические характеристики измерительных компонентов ИК

    Первичный ИП

    Вторичный ИП

    Наименова

    ние

    Диапазон измерений

    Пределы допускаемой основной погрешности

    Тип (выходной сигнал)

    Пределы допускаемой основной погрешности

    Тип барьера искро-защиты

    Тип модуля ввода/ вывода

    Пределы допускаемой основной погрешности

    где   Ао   - пределы допускаемой основной погрешности измерительного компонента;

    пределы допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в условиях эксплуатации 1       общем числе п учитываемых влияющих факторов.

    Для каждого ИК рассчитывают границы, в которых с вероятностью равной 0,95 должна находиться его погрешность Аик в условиях эксплуатации, по формуле

    Ацк =   ' ' ^Т^(Асир ’

    где   ACHj   - пределы допускаемых значений погрешности Дси. j-ro измерительного компонента ИК в условиях эксплуатации.

    38 из 38

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
