Методика поверки «Аудиометры AC 40, AD 629, AD 226» (МП 340-0713-16 )

СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор представительства

=2osccS

фирмы «Отикон А/С»

у      ХА-Ди Логинов

« li »     & 9     1

й oticon

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

«

Аудиометры АС 40, AD 629, AD 226

Методика поверки 340-0713-16 МП р.п. Менделеево 2016 г.

• 1.1 Настоящая методика распространяется на аудиометры АС 40, AD 629, AD 226 (далее - аудиометры), изготавливаемые компанией «Interacoustics А/S», Дания, и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

2.1 При поверке выполнять операции, представленные в таблице 1. Таблица 1

Примечание - * Выполняется при наличии комплекта высокочастотных наушников.

• 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

• 3.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

• 4.1  К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей).

• 5.1 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» руководства по эксплуатации (РЭ) прибора и средств поверки.

• 6.1 Поверку проводить в следующих условиях:

• - температура окружающего воздуха - от 15 до 25 °C;

• - относительная влажность воздуха - от 45 до 80 %;

• - атмосферное давление - от 98 до 104 кПа.

При поверке должны соблюдаться указания, приведенные в эксплуатационной документации (ЭД) на аудиометры.

• 7.1 При подготовке к поверке выполнить следующие операции:

• - изучить Руководства по эксплуатации (РЭ) на поверяемый аудиометр и используемые средства поверки;

• - проверить комплектность поверяемого аудиометра;

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра проверить:

• - комплектность в соответствии с представленной технической документацией;

• - соответствие внешнего вида аудиометра его описанию в технической документации;

• - отсутствие на аудиометре, преобразователях, соединительных кабелях и разъемах механических повреждений, влияющих на работу аудиометра;

• - наличие обозначения типа и номера аудиометра;

• - соответствие надписей и условных обозначений на аудиометре его описанию в технической документации.

• 8.1.2 Результаты осмотра считать положительными, если выполняются требования п.8.1.1.

• 8.2 Опробование

  • 8.2.1 При опробовании проверить:

• - работоспособность органов управления, кнопок выбора функций установки частоты, уровней прослушивания, переключения каналов;

• - работоспособность функций аудиометров в соответствии с РЭ.

• 8.2.2 Результаты опробования считать положительными, если аудиометр нормально функционирует и органы управления работоспособны.

• 8.3 Определение метрологических характеристик

  • 8.3.1 Определение относительной погрешности установки частоты при воздушном звукопроведении для низкочастотного диапазона

    • 8.3.1.1  Собрать схему в соответствии со схемой рисунка 1 с использованием искусственного уха 4152, головного телефона аудиометра, мультиметра 34401 в режиме «частотомер», подключаемого к выходу "А" измерителя акустического многофункционального «ЭКОФИЗИКА», работающего в режиме «ЭкоЗвук».

    • 8.3.1.2 Провести измерения частоты при воздушном звукопроведении на частотах: 125, 250, 500, 750, 1000, 1500, 2000, 3000, 4000, 6000 и 8000 Гц при установленных уровнях прослушивания (УП) для всех частот 100 дБ, за исключением частоты 125 Гц, для которой устанавливается значение УП равное 85 дБ.

Для этого в рабочем режиме аудиометра клавишей управления стимулами (уровни) установить значение уровней прослушивания (УП), тип телефона, клавишей «Right» выбрать правый телефон, затем клавишами «Frequency» последовательно установить значения измеряемых частот. Для подачи сигнала нажать клавишу предъявления сигнала.

Рисунок 1

• 8.3.1.3 Определить относительную погрешность установки частоты аудиометра в каждой исследуемой точке по формуле (1):

6_f = . ₁₀₀% , (1) ^ном

где 8f- относительная погрешность установки частоты; F_H0M - установленная на аудиометре частота; Г_изм - измеренная частота.

• 8.3.1.4 Результаты поверки считать положительными, если значения относительной погрешности установки частоты находятся в пределах ±1,5 % для аудиометров АС 40, AD 629 и в пределах ±2,5 % для AD 226.

• 8.3.2 Определение относительной погрешности установки частоты при воздушном звукопроведении для высокочастотного диапазона

  • 8.3.2.1 Провести измерения частоты аудиометров при воздушном звукопроведении в точках: 9000, 10000, 11200, 12500, 14000, 16000, 18000 и 20000 Гц по схеме рисунка 1 с использованием телефона HDA200 (HDA280/HDA300 в зависимости от комплектации) и искусственного уха 4153 при установленном УП для всех частот 80 дБ, за исключением частот 14000, 16000,18000 и 20000 Гц, для которых значение УП соответственно устанавливают 70, 60, 30 и 10 дБ.

  • 8.3.2.2 Установить высокочастотный диапазон работы, для чего в рабочем режиме аудиометра клавишей «HF phone» установить тип телефона, клавишей управления стимулами (уровни) установить значение УП, клавишей «Right» выбрать правый телефон, затем клавишами «Frequency» последовательно установить значения измеряемых частот. Для подачи сигнала нажать клавишу предъявления сигнала.

  • 8.3.2.3 Определить относительную погрешность установки частоты аудиометра в каждой исследуемой точке по формуле (1).

  • 8.3.2.4 Результаты поверки считать положительными, если значения относительной погрешности установки частоты находится в пределах ±1,5 %.

• 8.3.3 Определение абсолютной погрешности установки максимальных уровней прослушивания тестового тонального сигнала при воздушном звукопроведении для низкочастотного диапазона

  • 8.3.3.1  Собрать схему в соответствии со схемой рисунка 1 с использованием искусственного уха 4152 и головного телефона аудиометра на каждой частоте, указанной в таблице 3.

  • 8.3.3.2 В рабочем режиме аудиометра клавишами «Frequency» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровни) установить значение УП. Для подачи сигнала нажать клавишу предъявления сигнала.

  • 8.3.3.3 На установленной частоте измерить УЗД £_изм [дБ отн. 20 мкПа] с помощью измерителя акустического многофункционального «ЭКОФИЗИКА», работающего в режиме «ЭкоЗвук».

  • 8.3.3.4 Определить абсолютную погрешность установки УП по формуле (2):

^изм ^макс ^изм ~ (Лном + ^пор )                          (2)

где L_H0M - номинальный УП аудиометра, дБ; L_nop - опорный эквивалентный пороговый УЗД для телефона, дБ; £_изм - УЗД, измеренный шумомером в камере искусственного уха, дБ. Таблица 3

• 8.3.3.5 Результаты поверки считать положительными, если во всём диапазоне измерений полученные значения абсолютной погрешности установки УП соответствуют требованиям, приведенным в графе 5 в таблице 3 для телефонов правого и левого уха.

8.3.4 Определение абсолютной погрешности установки максимальных УП тестового тонального сигнала при воздушном звукопроведении УП тестового тонального сигнала при воздушном звукопроведении для высокочастотного диапазона

• 8.3.4.1 Определение абсолютной погрешности установки максимальных УП тестового тонального сигнала при воздушном звукопроведении проводить по схеме рисунка 1 с использованием искусственного уха типа 4153 и телефона на каждой частоте, указанной в таблице 4.

• 8.3.4.2 Установить высокочастотный диапазон работы, для чего в рабочем режиме аудиометра клавишей «HF phone» установить тип телефона аудиометра, клавишами «Frequency» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровни) установить значение УП, для подачи сигнала нажать клавишу предъявления сигнала.

• 8.3.4.3 Измерить максимальный УП тестового тонального сигнала Г_макс на всех указанных частотах.

• 8.3.4.4 Определить абсолютные погрешности установки УП по формуле (2).

• 8.3.4.5 Результаты поверки считать положительными, если во всём диапазоне измерений полученные значения абсолютной погрешности установки уровней соответствуют требованиям, приведенным в графе 5 в таблице 4 для обоих телефонов.

Таблица 4

• 8.3.5 Определение относительной погрешности уровня регулятора УП тестового тонального сигнала при воздушном звукопроведении

• 8.3.5.1 Измерения проводить по схеме рисунка 1.

• 8.3.5.2 Ступени регулировки УП Д_ст тестовых сигналов в децибелах определить путем вычисления ступени с учетом результатов измерений погрешности установки УП по формуле (3):

Дст^- 1^измк+1 ~ ^измкЬ                                (3)

^гД^е ^измк+1 ^и ^измк ^- УП соответственно при (к + 1)-м и -м положениях регулятора уровня, дБ.

Измерения провести на частоте 1000 Гц для шага изменения УП 5 дБ при изменении УП от 110 дБ до минус 10 дБ (таблица 5).

Для этого в рабочем режиме аудиометра клавишами «Frequency» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровнями) установить необходимое значение УП, Для подачи сигнала нажать клавишу предъявления сигнала.

Погрешность разности УП в децибелах при двух соседних положениях регулятора рассчитать по формуле (4):

*^СТ |ДсТ Дст НОМ I ,                                              (4)

где Д_{ст ном} - номинальное значение ступени регулировки уровней 5 дБ.

Измерения при УП менее 40 дБ допускается проводить на резисторном эквиваленте импеданса телефона, подключенного к выходу аудиометра

Результаты поверки считать положительными, если во всём диапазоне измерений значения погрешности относительной погрешности 5_СТ соответствуют требованиям, приведенным в таблице 5.

Для аудиометров, имеющих ступени регулировки УП только по 10 дБ, поверка ступеней регулировки УП производится аналогично.

Таблица 5

-10

• 8.3.6 Определение коэффициента нелинейных искажений тестового тонального сигнала при воздушном звукопроведении

• 8.3.6.1  Определение коэффициента нелинейных искажений тестового тонального сигнала проводить путем его измерения с помощью измерителя нелинейных искажений, подключаемого к выходу "А" измерителя акустического многофункционального «ЭКОФИЗИКА», работающего в режиме «ЭкоЗвук», в соответствии со схемой рисунка 1 с искусственным ухом 4152.

• 8.3.6.2 Коэффициент гармоник измерять на частотах F_H0M и на УП, указанных в таблице 6. Для этого в рабочем режиме аудиометра клавишами «Frequency» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровнями) установить необходимое значение УП, для подачи сигнала нажать клавишу предъявления сигнала.

• 8.3.6.3 Результаты поверки считать положительными, если во всём диапазоне измерений значения коэффициента нелинейных искажений тестового тонального сигнала соответствуют требованиям, приведенным в графе 4 в таблице 6 для телефонов правого и левого уха.

Таблица 6

• 8.3.7 Определение абсолютной погрешности установки максимальных УП тестового тонального сигнала при костном звукопроведении

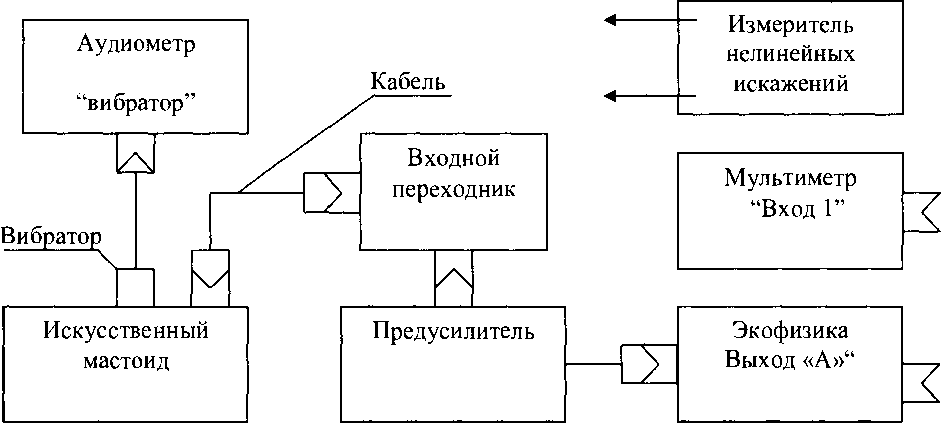

• 8.3.7.1 Определение максимальных УП тестового тонального сигнала аудиометра проводить по схеме рисунка 2 с помощью измерителя акустического многофункционального «ЭКОФИЗИКА», работающего в режиме «Микровольтметр».



Рисунок 2

• 8.3.7.2 Измерить максимальный УП тестового тонального сигнала на частотах 250, 500, 750, 1000, 1500, 2000, 3000, 4000, 6000 и 8000 Гц.

Для проведения измерений необходимо установить режим «R Bone L» (костная проводимость). Клавишами «Frequency» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровни) установить необходимое значение УП Для подачи сигнала нажать клавишу предъявления сигнала.

• 8.3.7.3 Определить абсолютную погрешность установки УП по формуле (2), где L_H0M -номинальный УП аудиометра, дБ; Г_пор - опорный эквивалентный пороговый УЗД для телефона, дБ; Г_изм - УЗД, измеренный шумомером с помощью искусственного мастоида, дБ.

• 8.3.7.4 Результаты поверки считать положительными, если во всём диапазоне измерений полученные значения абсолютной погрешности установки максимальных УП тестового тонального сигнала соответствуют требованиям, приведенным в графе 5 в таблице 7.

Таблица 7

• 8.3.8 Определение коэффициента нелинейных искажений УП тестового тонального сигнала при костном звукопроведении

• 8.3.8.1 Собрать схему в соответствии со схемой рисунка 2.

• 8.3.8.2 Коэффициент нелинейных искажений измерить на частотах F_HOM 250, 1000, 2000 и 4000 Гц соответственно при УП 20, 50, 60 и 60 дБ.

• 8.3.8.3 Для проведения измерений установить режим «R Bone L» (костная проводимость). Клавишами «Frequency» последовательно установить значения измеряемых частот, клавишей управления стимулами (уровни) установить необходимое значение УП. Для подачи сигнала нажать клавишу предъявления сигнала.

Таблица 8

• 8.3.8.4 Результаты поверки считать положительными, если во всём диапазоне измерений значения коэффициента нелинейных искажений тестового тонального сигнала для костного проведения соответствуют требованиям, приведенным в таблице 8.

• 9.1 При положительных результатах поверки на аудиометр выдается свидетельство установленной формы.

• 9.2 В случае отрицательных результатов поверки, поверяемый аудиометр к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.



  Николаенко

  А.В. Коньков

Начальник отдела 340 ФГУП «ВНИИФТРИ»

Старший научный сотрудник отдела 340

ФГУП «ВНИИФТРИ»
