ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр ФГУП «ВНИИР»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-1000

МЕТОДИКА ПОВЕРКИ

МП 1029-7-2019

Начальник НИО-7

Кондаков А. В.

Тел.

143)2^2-62-75; 272-54-55

Казань 2019 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А. В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР»               09 октября 2019 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 38

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Приложение Ж

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-1000. Методика поверки МП 1029-7-2019
  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары стальные вертикальные цилиндрические теплоизолированные (далее - резервуары) номинальной вместимостью 1000 м° (РВС-ЮОО) с заводскими номерами 27, 29, 166-16-1000 расположенные на территории ООО «НГК «Горный» приемо-сдаточного пункта нефти «Черпаю» по адресу: Архангельская область, Ненецкий автономный округ, Заполярный район, Хоседаю-Неруюское месторождение, предназначенных для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска при выполнении государственных учетных операций с нефтью и нефтепродуктами и устанавливает методику геометрическим методом его первичной, периодической и внеочередной поверок.

Межповерочный интервал составляет не более 5 лет.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004—2015 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения;

ГОСТ 12.1.005—88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ   12.4.010—75  Система стандартов безопасности труда. Средства

индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087—84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137—2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 400—80 Термометры стеклянные для испытаний нефтепродуктов. Технические условия;

ГОСТ 427—75 Линейки измерительные металлические. Технические условия;

ГОСТ Р 12.4.310—2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 28498—90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;

ГОСТ 30852.0—2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;

ГОСТ 30852.9—2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон;

ГОСТ 30852.11—2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам.

  • 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема и массы нефти и нефтепродуктов совместно со средствами измерений уровня, плотности и температуры.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

  • 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

  • 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

  • 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

  • 4.1 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Требования к погрешности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

Наименование измеряемого параметра

Пределы допустимой погрешности измерений параметров резервуара

Диаметр резервуара, мм

±3

Высота пояса, мм

±3

Измерение расстояний, мм

±3

Температура стенки резервуара, ‘С

±2

Объем внутренних деталей, м3

± (0,025-0,25)

5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости (градуировочной таблицы) резервуаров не превышает: ±0,10 %.

5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки
  • 5.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

    • 5.2.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 20 м по ГОСТ 7502.

    • 5.2.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

    • 5.2.1.3 Линейку измерительную металлическую с диапазоном от 0 до 500 мм, от 0 до 1000 мм по ГОСТ 427.

    • 5.2.1.4 Установка с тахеометром электронным Leica FlexLine TS02 plus 3" R500 по [1]-

    • 5.2.1.5 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

    • 5.2.1.6 Анализатор-течеискатель типа АНТ-ЗМ по [2].

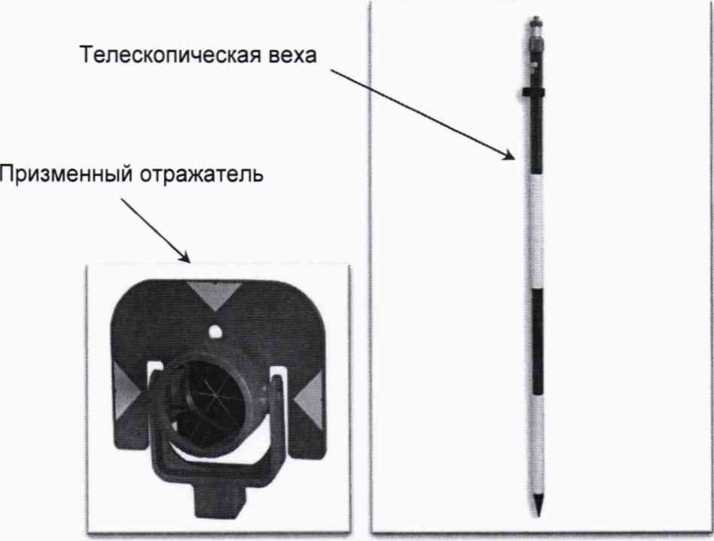

    • 5.2.1.7 Веха телескопическая с призменным отражателем (рисунок А. 1).

  • 5.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

  • 5.2.3 Рабочие эталоны должны быть аттестованы в соответствии с действующим законодательством.

  • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица.

    • 6.2 Устанавливают следующие виды поверок резервуара:

  • - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Поверку резервуара проводит физическое лицо, аттестованное в качестве поверителя и в области промышленной безопасности в соответствии с РД-03-20 [3], утвержденным приказом Ростехнадзора от 29.01.2007 № 37.

    • 7.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

    • 7.3 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

    • 7.4 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ Р 12.4.290, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

    • 7.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м3-по ГОСТ 12.1.005-88.

    • 7.6 Измерения параметров резервуара во время грозы категорически запрещены.

    • 7.7 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

    • 7.8 Перед началом поверки резервуара проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.9 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.10 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

      • 8.1.1 Измерения параметров резервуара проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15) °C.

      • 8.1.4 При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы:

      • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

      • 9.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

      • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

      • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк то точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З);

д) измеряют расстояние hA и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З);

е) повторно снимая показания hA , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /7 = 0.

  • 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

  • 9.2 Операции поверки

9..2.1 При проведении поверки резервуара должны быть выполнены операции, указанные в таблице 2

Таблица 2

№ п/п

Наименование операции

Номер пункта

Инструкции

1

Внешний осмотр

10.1

2

Измерение базовой высоты

10.2

3

Определение внутренних диаметров поясов резервуара

10.3

4

Измерения высот поясов резервуара

10.4

5

Определение параметров «мертвой» полости резервуара

10.5

6

Определение объемов внутренних деталей

10.6

  • 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр
  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - состояние днища резервуара (отсутствие бугров, ям);

  • - чистоту внутренней поверхности резервуара;

  • - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

  • 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерения базовой высоты резервуара

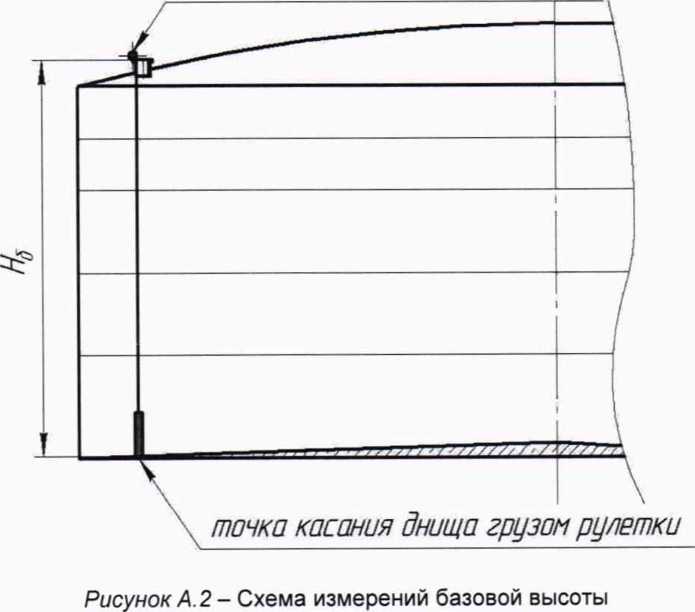

  • 10.2.1 Базовую высоту резервуара Нб измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

  • 10.2.2 Результаты измерений базовой высоты Нб с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Определение внутренних диаметров поясов резервуара
  • 10.3.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара Dj определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «SD-Hz-Vz».

Измерение резервуара проводят:

а) для первого пояса - в верхнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

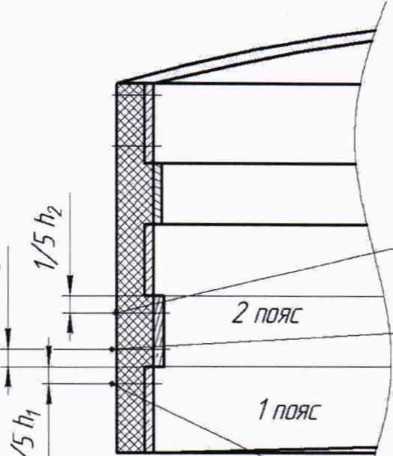

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4).

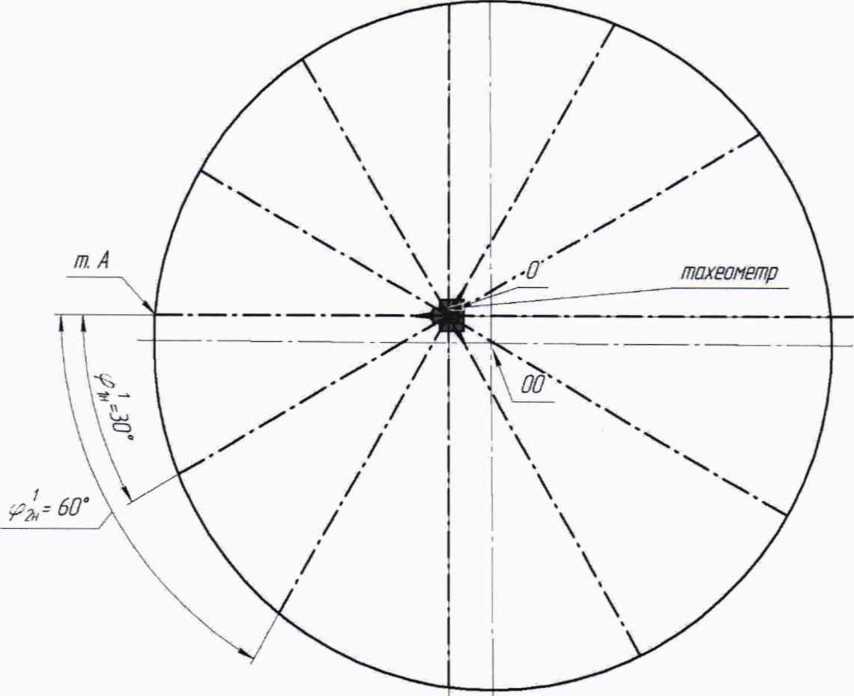

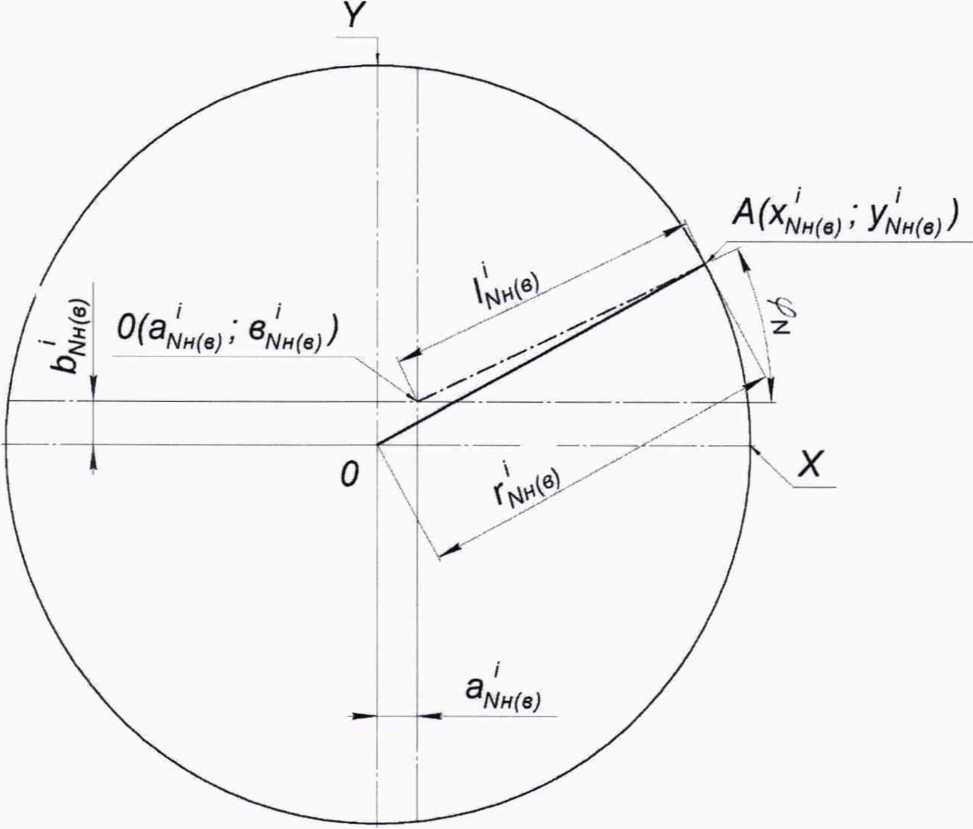

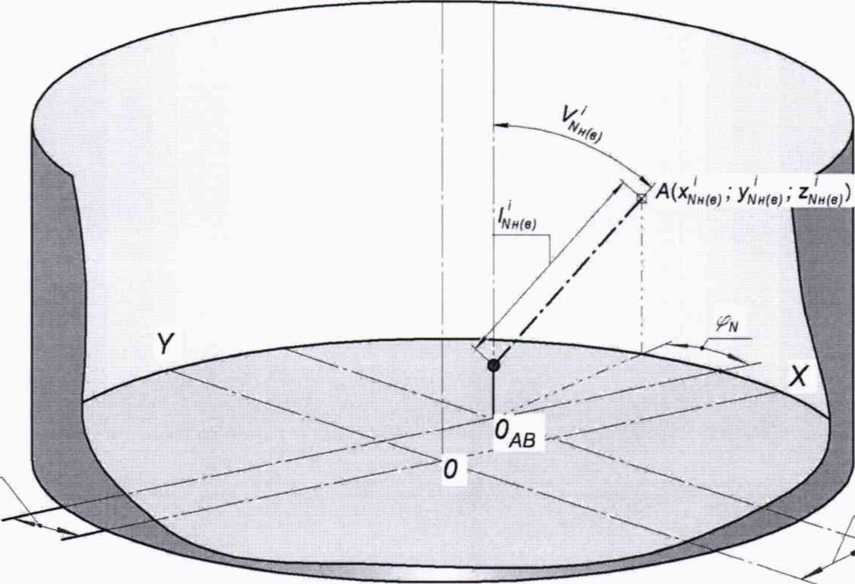

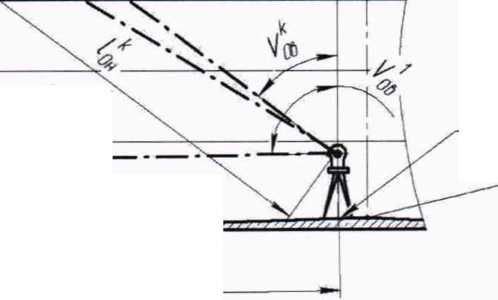

  • 10.3.2  Измерение радиусов поясов резервуара проводят в следующей последовательности(рисунок А.5).

    • 10.3.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют: наклонное расстояние /qb , мм; вертикальный угол У01в , у гл. сек.

    • 10.3.2.2 Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /qh , мм; вертикальный угол У02н , у гл. сек.

    • 10.3.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /qb , мм; вертикальный угол 1/02в - Угл- сек

    • 10.3.2.4 Проводят аналогичные операции по 10.3.2.2, 10.3.2.3 и измеряют : наклонные расстояние /дв , мм; вертикальны! углы Vqb , угл. сек.

Примечание - В обозначениях /qb и Vqb верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

  • 10.3.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6). Фиксируют значение горизонтального угла ф^н , угл. сек. первой образующей.

  • 10.3.2.6 Проведя аналогичные операции по 10.3.2.1 - 10.3.2.4 измеряют , мм; вертикальные углы У/Н(В).

  • 10.3.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение горизонтального угла Ф2н • Угл- сек- ВТ0Р образующей и проводят операции по 10.3.2.1 -10.3.2.6.

  • 10.3.2.8 Проводят аналогичные операции на остальных образующих.

  • 10.3.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

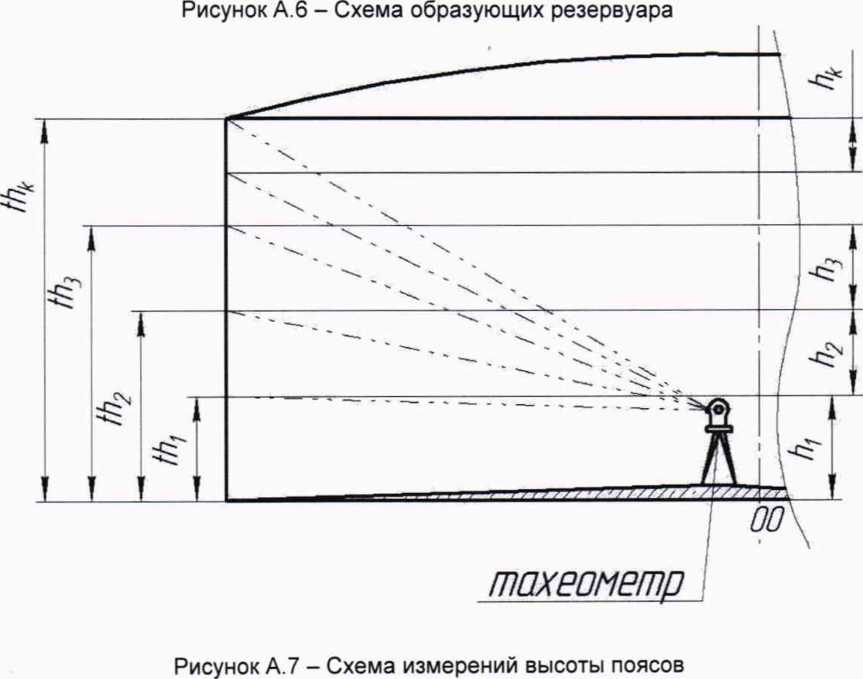

10.4 Измерения высот поясов резервуара

Высоту i-ro пояса резервуара h, измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7), при помощи тахеометра, в следующей последовательности.

  • 10.4.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

  • 10.4.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

  • 10.4.3 Проводя аналогичные процедуры по 10.4.3 измеряют расстояния th2...thkмм, вышестоящих поясов.

  • 10.4.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.5 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

  • 1) объема неровностей днища;

  • 2) высоты «мертвой» полости;

  • 3) координаты точки касания днища грузом рулетки.

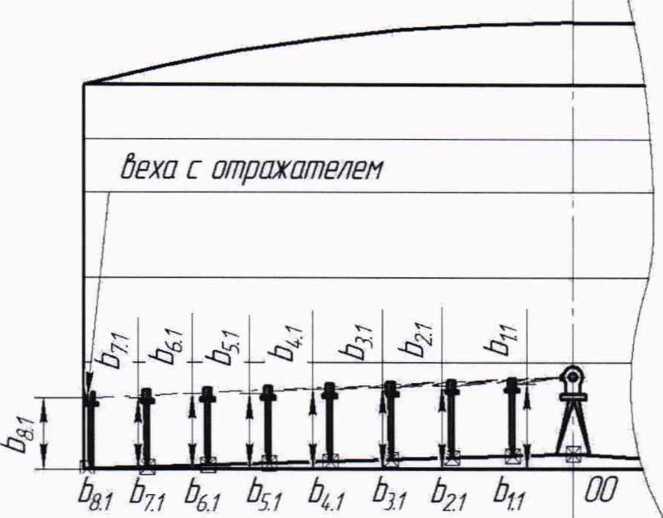

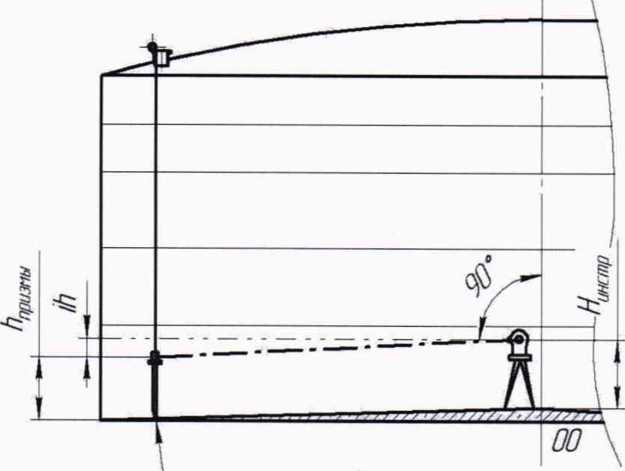

  • 10.5.1 Измерение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (рисунок А.9).

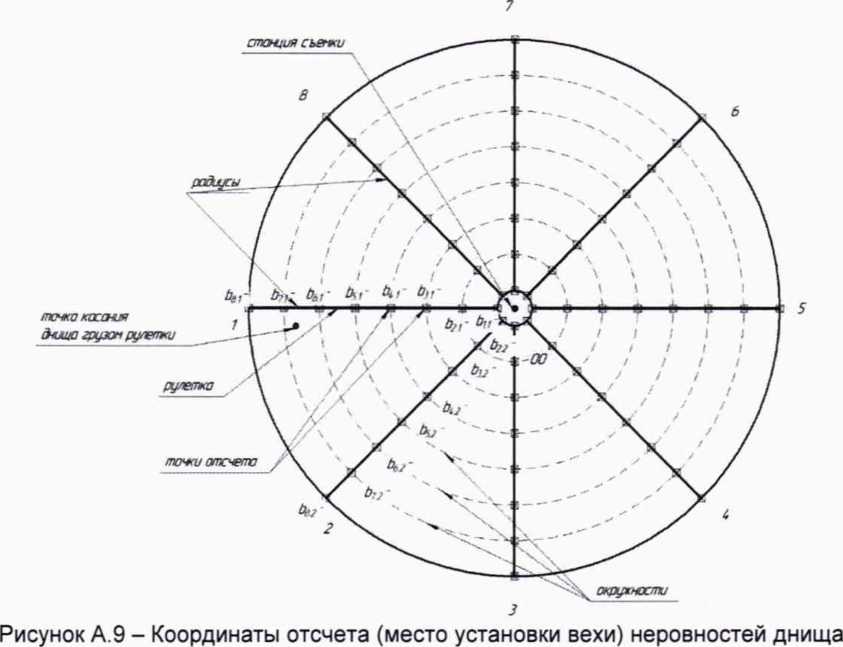

    Определение объема неровностей днища

    I проводят с применением

Измерения проводят в следующей последовательности.

  • 10.5.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения /?0, мм, (рисунок А.8) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания /?0, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; h = 0.

  • 10.5.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9).

  • 10.5.1.3 Устанавливают веху в точку 1 (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения 1t мм, (рисунок А. 10). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь2 ,..., Ь8 11, мм. Таблица 3

    Тип

    Отсчет по шкале ленты рулетки, мм. на радиусе

    I

    II

    III

    IV

    V

    VI

    VII

    VIII

    РВС-1000

    0,35R

    0,5R

    0,61R

    0,71R

    0,79R

    0,86R

    0,93R

    стенка

  • 10.5.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка Ь2 а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ъ2 2»• • -«^8 2 на ВТ°Р°М радиусе аналогично.

  • 10.5.1.5 Проводя аналогичные процедуры по 10.5.1.2-10.5.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

  • 10.5.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

  • 10.5.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние thMn, мм, как высоту превышения (рисунок А. 11). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

  • 10.5.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол ф0 ,0, и контролируют высоту /70, мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

10.6 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

  • 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений
  • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара
  • 11.2.1   Градуировочную таблицу составляют начиная с уровня /-/мп, соответствующего высоте «мертвой» полости hMn, до предельного уровня Нпр, вычисляя посантиметровую вместимость резервуара /-го пояса V (Н)., м3, по формуле

''(Н),=1'(Н)м+ЛЙ_(Н-Н„),           п

где V (/"/)-_1 - посантиметровая вместимость резервуара, соответствующая уровню /7/_1 , м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

- уровень жидкости, соответствующий суммарной высоте поясов, см;

Dz - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

  • 11.2.2 Предельный уровень Нпр, см, до которого составляют градуировочную таблицу, вычисляют по формуле

1 п

+ -£/>,■+r0cos<p , Л /=1

(2)

где п - номер пояса, выбираемый из ряда: 2, 3,..., л;

hj - высота i-ro пояса, мм;

Го - радиус расположения точки касания днища грузом рулетки, мм;

ф - угол направления наклона резервуара, °.

  • 11.2.3 Посантиметровую вместимость 1-го пояса          м3, вычисляют по

формуле (Д.8).

  • 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный

вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Ямп , соответствующий высоте «мертвой» полости.

  • 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

  • 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

  • 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

  • 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

  • 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке в соответствии с [4].

    • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 12.4 Градуировочную таблицу утверждает руководитель органа аккредитованного на право проведения поверки.

ПРИЛОЖЕНИЕ А

Рисунок А. 1 - Веха телескопическая с призменным отражателем

измерительная рулетка с грузом

верхнее сечение

нижнее сечение

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

верхнее сечение

верхнее сечение

нижнее сечение

к пояс

I

к-1 пояс

О!*а. У

1 пояс

2 пояс

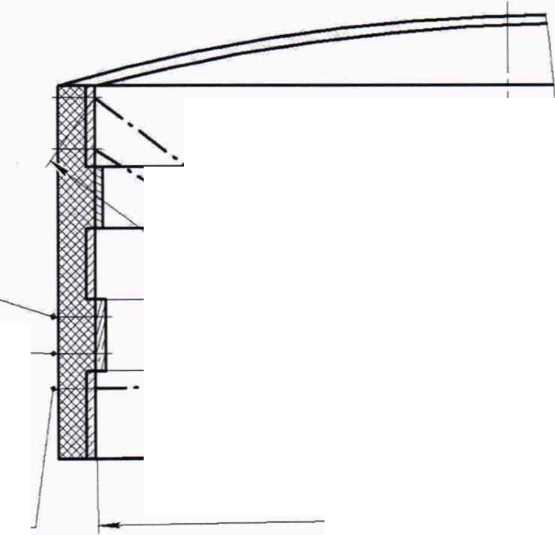

Рисунок А.5 - Схема измерений радиусов поясов резервуара

' точка касания днища грузом рулетки

Рисунок А.8 - Схема измерений высотной привязки тахеометра

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

точка касания днища грузом рулетки

Рисунок А. 11 - Схема измерения высоты (превышения) «мертвой» полости

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Код документа

Регистрационный номер

Дата

Основание для проведения поверки

число

месяц

год

1

2

3

4

5

6

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

7

8

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

9

10

11

Таблица Б.2- Условия проведения измерений

Температура воздуха внутри резервуара, °C

Загазованность, мг/м3

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Точка измерения базовой высоты

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.4 - Измерение внутренних радиусов

юясов резервуара В миллиметрах

Номер

пояса

/'■

Значение N на образующей

0

1

2

3

4

5

6

7

8

9

10

11

12

I

в

II

н

в

III

н

в

IV

н

в

V

н

в

VI

н

в

VII

н

в

VIII

н

в

Таблица Б.4.1 - Параметры образующих

Параметр

Номер образующей

0

1

2

3

4

5

6

, угл. сек.

о°оо'оо"

VN.

н

угл. сек

в

продолжение таблицы 4.1

Параметр

Номер образующей

7

8

9

10

11

12

, угл.

сек.

н

Vn ) угл.

сек

в

Таблица Б.5 - Высота превышения поясов

Номер образующей

th

Высота превышения поясов ', мм

I

II

III

IV

V

0

N/2-1

продолжение таблицы Б.5

Номер

th

Высота превышения поясов L

L-

1, мм

образующей

VI

VII

VIII

0

N/2-1

Таблица Б.6- Измерение неровностей днища

В миллиметрах

№ радиуса (образую щей)

Высота превышения в точке bt j отсчет на концентрической окружности

I

II

III

IV

V

VI

VII

VIII

1

2

3

4

5

6

7

8

Таблица Б.7- Параметры «мертвой» полости

№ измерения

Высота (превышения) «мертвой» полости thMn, мм

Вместимость \/МГ|, м3

1

2

3

1

2

Примечание - Графу 3 заполняют только при принятии вместимости «мертвой» полости по 7.1.4

Таблица Б.8- Координата точки измерений уровня жидкости и базовой высоты резервуара

Параметр

Номер измерения

1

2

Угол    (градус, минута, секунда)

Высота превышения , мм

Таблица Б.9 - Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Нижняя граница hBa

Верхняя граница hBR

Должности

Подписи и оттиски поверительного клейма.печатей (штампов)

Инициалы, фамилии

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________, в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха________________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (Не)*

Значение базовой высоты, установленное при калибровке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара S6 , %, вычисляют по формуле

8б =—----Ljl.ioO, где значения величин (Нб)к, (^б)ппРивеДены в 1-й, 2-й графах.

(Нб )п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись          инициалы, фамилия

подпись           инициалы, фамилия

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы2

УТВЕРЖДАЮ

«____»________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Организация_________________________________________________

Погрешность определения вместимости: ± 0,20 %

Срок очередной поверки

Поверитель

подпись должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2 - Посантиметровая вместимость нижней части резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

Нмп

Нм.п + 1

Нм.п + 2

Таблица Г.З - Средняя вместимость в пределах вместимости пояса, приходящейся на

1 см высоты наполнения

Уровень наполнения , мм

Вместимость

, м3

Уровень наполнения

, мм

Вместимость

. м3

Уровень наполнения , мм

Вместимость

, м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Д.1 Определение внутренних диаметров поясов резервуара

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) 7-го пояса резервуара D,, мм, измеренные по 10.3 вычисляют по формуле

DH(B) = 2RH(B).                              (Д1)

где 7?'^ - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

  • - наклонного расстояния /^Н(В) (параметр SD);

  • - вертикального угла Уд/Н(В) (параметр Vz);

  • - горизонтального угла (pw (параметр Hz).

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат       У„(В)< zh(b))-

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (хл/н(в)’ Ул/н(в)> 7л/н(в)I А° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

где (xjyH(B); Уд/Н(В)) “ координаты точки А в сечении Л/, мм;

ан(в)’ ^н(в) “ смещение по оси X и Y места установки станции съемки от

геометрического центра резервуара, мм.

Величины

вычисляют по формуле

хл/н(в) = 'лад ' C0S(Pn • cos(90 - У/,н(в));               (ДЗ)

У«н(в) = ^н(в) • sin<PW • cos(90 - У'н(8)),                (Д.4)

где /д/Н(В) - наклонное расстояние, мм;

Шн(в) ” вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем) сечении, угл. сек;

фд/ - горизонтальный угол /V-образующей, угл. сек.

Расстояние Г/ун<В) отточки         Уд/Н(В)) до геометрического центра резервуара

в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Рисунок Д.1 - Параметры измерений радиуса Гд/Н(В) ,_го пояса при у-ом измерении в нижнем (верхнем) сечении

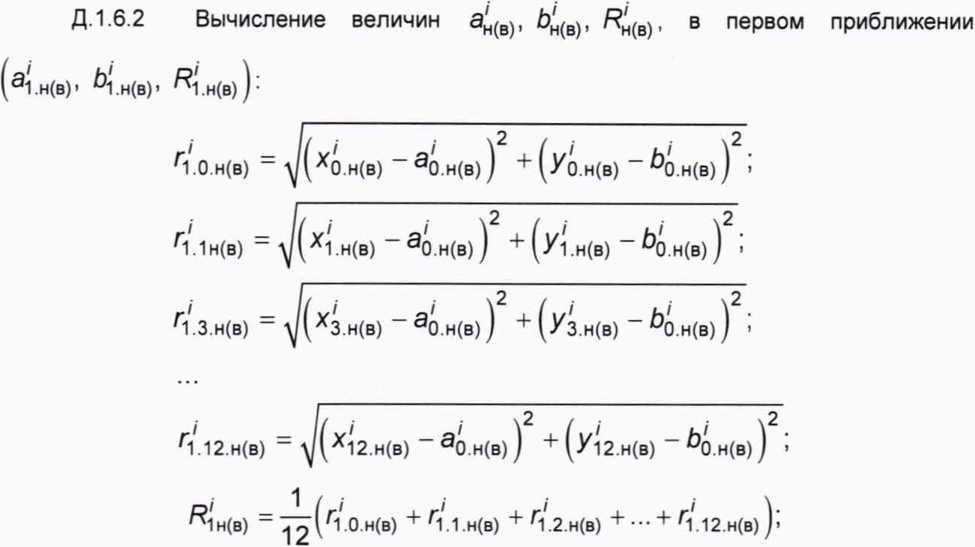

Д.1.5 Смещение станции съемки от геометрического центра резервуара а„(в), Ь^в) и расстояние от точек на поверхности пояса до центра окружности       в нижнем

(верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры а^в),      R^ вычисляют решая систему линейных уравнений

N

S х) н(в)

/=0

N -^h(B)Z /=0

_1_

N ’

(Д-6)

(Д.8)

где Г-_н(в) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

^).н(в)’ У'] н(в) ” координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении Гун<В) вычисляют по формуле

Д 1.6 Вычисление величин а^, Ь'и^,        проводят в следующей

последовательности.

Д.1.6.1 Вычисление величин ^(в)» ^н(в)» ^н(в)- в нулевом приближении ^О.н(в)’ ^О.н(в)’ ^О.н(в)]-

  • 1) устанавливают значение a'Q b'Q н(в) в формуле (Д.9) равным нулю.

  • 2) вычисляют значения /у Н(В) в соответствии с формулой (Д.9)

    Примечание - В обозначении Гд 0 Н(В) верхний индекс / соответствует номеру пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

  • 3) значение /?qOh(b) вычисляют по формуле (Д.8):

4) вычисляют значения 3q h(b), Ьдн(в) в соответствии с формулами (Д.6) и (Д.7)

ХОн(в) + Х1 н(в) + • • • +   2н(в)

12

12

ХОн(в)

г

\'1.Он(в)

Х1н(в) + Х2н(в) г         г'

Ч.1н(в)   Ч.2н(в)

у/       )

х12н(в)

гz

'1.12н(в) J

Уон(в) + Xi н(в) + ••• + У12н(в)

12

У2н(в)

г

Ч.2н(в)

У12н(в)

г*

Ч.12н(в) J

Д. 1.6.3 Вычисление величин а„(в),       /?^в)| во втором приближении

2н(в)        (^2 О.н(в) + ^2.1.н(в) + ^2.2.н(в) + ••• + ^2.12.н(в) )»

R'

Х0н(в) + Х1 н(в) + Х12н(в)

2н(в) ~

12

Г'2н(в)

Л0н(в)

х1н(в)

х2н(в)

у/

Л12н(в)

12

г1

^'2.0н(в)

г

'2.1 н(в)

I ...

г

'2.2н(в)

* г'

'2.12н(в) J

Уон(в) У1н(в) “*"••• ■*" У12н(в)

12

^2н(в) Уон(в)

12 г' \'2.0н(в)

У1н(в)

Г2.1н(в)

У2н(в)

г'

'2.2н(в)

У12н(в)

'2.12н(в) J

Д.1.6.4 Операции вычисления прекращают в случае выполнения условия

где;-номер приближения (0, 1, ...т).

Д.1.7 Внутренний диаметр D1 i-ro пояса вычисляют по формуле

D'=Rh+Rb.                   (ДЮ)

где R'H, Rg - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту /-го пояса резервуара (рисунок А.7), как расстояние по вертикали от

верхнего края /-го пояса резервуара, h,, мм, вычисляют по формуле

(Д11)

где th'j, th" - высота превышения i-ro пояса (рисунок А.4), на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

thj^ - высота превышения вышестоящего i+1-го пояса (рисунок А.7), значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

Д.3.1 Объем неровностей днища (Д 1/дн) вычисляют по формуле

л

4 • 109

г0,005104/^ 4-0,02281/2 + О, ОЗ86З/3 + "

4-0,05455f44-0,07038f5+0,08513f6 + , ^+0,10018^ 4-0,11645/д

(Я 12)

где              ~ превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

G = Шму - ьл)-                 (Д-13>

Г=1

где bj - высота превышения призмы, установленной по периметру j-й концентрической окружности;

Ьу_1 - высота превышения призмы, установленной по периметру (/ - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости Нмп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

Hun = H6-thun,                       (д.14)

где /7б - базовая высота, измеренная по 10.2, её значение принимают из таблицы Б.З, мм;

thMn - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости \/мп вычисляют по формуле

Клп ~ ^МП “(АУдн)д’                      (Д-15)

где (Удн) - объем неровностей днища, вычисляемый по формуле (Д.12), м3;

- вместимость «мертвой» полости в пределах Нмп, вычисляемая по формуле

.// tiDa

мп = 4^ ’                  (Я16)

где - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметроеой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня , соответствующий высоте 1-го пояса, вычисляют по формуле

7г/Э2

У{Н\ = Уып+^^(Н-Нип) + ^вл,        (Д.17) где Умп - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м3;

- внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Нмп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.14) , мм.

Д\/в - объем внутренней детали, определяемый по 10.6, м3.

Д.5 Вычисление посантиметроеой вместимости i-го пояса резервуара

Посантиметровую вместимость резервуара 7-го пояса          вычисляют по

формуле

тгП2

(Д-18)

где V (Н)   - посантиметровая вместимость резервуара, соответствующая уровню Н,_1

. м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н/_1 - уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.10), мм.

ПРИЛОЖЕНИЕ Е

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы3

УТВЕРЖДАЮ

«___»_______________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный РВС-____

тип_______________

Организация___________________________________

Погрешность определения вместимости:

Срок очередной поверки_________________________

Поверитель

подпись должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Таблица Г.2 - Посантиметровая вместимость резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

Нмп

«мп+1

Ч.п+2

Нпр

Таблица Г.З - Средняя вместимость в пределах вместимости, приходящейся на 1 см высоты наполнения /-го пояса

Уровень наполнения , мм

Вместимость

, м3

Уровень наполнения , мм

Вместимость

. м3

Уровень наполнения , мм

Вместимость

, м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Ж

Форма акта измерений базовой высоты резервуара УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________, в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха________________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице Ж.1.

Таблица Ж. 1                                          В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (Нб)к

Значение базовой высоты, установленное при калибровке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б, %, вычисляют по формуле

б) -(Н6)

86 = '       ' u,n-100, где значения величин (Нб)*, (Нб)п, приведены в 1-й, 2-й графах.

(Нб)п

Вывод - требуется (не требуется) внеочередная калибровка резервуара.

Председатель комиссии

подпись

Члены комиссии:

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

БИБЛИОГРАФИЯ

  • [1]  Тахеометр электронный Leica FlexLine TS02 plus 3" R500, Госреестр № 65933-16

  • [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

  • [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

  • [4]  Приказ от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

ФГУП «ВНИИР»

Страница 38 из 38

1

В обозначении точки отсчета -|...Ь81 - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

2

Форма градуировочной таблицы не подлежит изменению

3

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
