УТВЕРЖДАЮ

УТВЕРЖДАЮ

Заместитель директора

Генеральный директор

по производственной метрологии «ВНИИМС»

Иванникова

2020 г.

B1BU И Ul/ОЦ I анИ I оЯ ’ННИ ^ЕЬН I EJ.BV И -U17OLI I i/vou БЯ'ЯНИ

Государственная система обеспечения единства измерений

ДАТЧИКИ ВОЗДУШНОГО ЗАЗОРА СЕРИИ ДВЗ

Методика поверки

4277-010-95218262-2020 МП

2020

®                                Содержание

|      ВВЕДЕНИЕ

§      1. ОПЕРАЦИИ ПОВЕРКИ

Е

£      6. ПРОВЕДЕНИЕ ПОВЕРКИ

и

S

с        6.1 Опробование

6.2 Определение метрологических характеристик

  • 6.2.1 Определение нелинейности амплитудной характеристики и отклонение

действительного значения коэффициента преобразования от номинального значения

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

1 Попп, и лата 1

1 Инв. №I

__Взам. Инв. №___I

Подп. и дата

4277-010-95218262-2020 МП

Изм.

Лист

№ докум

Подп.

Дата

О Е £

а X S

Разраб.

Михалев

14.07.20

Лит.

Лист

Листов

Пров.

Веселова

14.07.20

Датчики воздушного зазора серии ДВЗ

1 1

2

13

Методика поверки

Н. контр.

Лагуто

14.07.20

.Гл.инженер

Веселова

14.07.20

ВВЕДЕНИЕ

Настоящая методика поверки (МП) распространяется на датчики воздушного зазора серии ДВЗ и устанавливает методику их первичной поверки, поверки после ремонта и периодической поверки.

Датчики воздушного зазора серии ДВЗ (далее - датчики) предназначены для измерения воздушного зазора между статором и полюсами ротора электрогенераторов и электродвигателей.

Датчики воздушного зазора выпускаются двух модификаций ДВЗ-25, ДВЗ-50 имеющих диапазоны измерения 5...25 мм, 10...50 мм соответственно.

Датчик воздушного зазора состоит из чувствительного элемента, нормирующего усилителя, встроенного в кабель датчика и блока согласования с нормированным широкополосным токовым выходным сигналом.

Блок согласования настраивается индивидуально под каждый чувствительный элемент. Комплектность поверяемого датчика определяется паспортом.

Интервал между поверками:2 года.

Инв.№подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. идата

Лист

4277-010-95218262-2020 МП

3

Изм.

Лист

№ докум

Подп.

Дата

1. ОПЕРАЦИИ ПОВЕРКИ

Инв.№подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. идата

Изм.

Лист

№ докум

Подп.

Дата

4277-010-95218262-2020 МП

Лист

При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица!

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

6.1

1 Внешний осмотр и проверка комплектности

6.1.1

Да

Да

Определение метрологических характеристик

6.2

2 Определение нелинейности амплитудной характеристики и отклонение действительного значения коэффициента преобразования от номинального значения при измерении воздушного зазора

6.2.1

Да

Да

3 Определение неравномерности амплитудно-частотной характеристики относительно базовой частоты 20 Гц при измерении размаха виброперемещения

6.2.2

Да

Нет

4 Определение нелинейности амплитудной характеристики при измерении размаха виброперемещения на базовой частоте 20 Гц при измерении размаха виброперемещения

6.2.3

Да

Нет

2. СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки и оборудование, указанные в таблице 2.

Таблица 2

Номер пункта поверки

Наименование и тип основного или вспомогательного средства поверки, обозначение документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики.

6.2.1 -6.2.3

Мультиметр 3458A (per. № 25900-03)

6.2.1 -6.2.3

Вольтметр универсальный цифро-вой быстродействующий В7-43 (per. № 10283-85).

6.2.1

Головка микрометрическая цифровая серии 164 (per. № 33793-07)

6.2.2; 6.2.3

Поверочная виброустановка 2-го разряда по приказу Госстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения»

Примечание - Допускается применение приборов других типов, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2.2 Все вышеуказанные средства измерения должны быть поверены органами государственной метрологической службы и иметь действующие свидетельства о поверке.

    Инв.№ подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. и дата

    Лист

    4277-010-95218262-2020 МП

    5

    Изи.

    Лист

    № докум

    Подп.

    Дата

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1  При проведении поверки должны соблюдаться требования безопасности, установленные ГОСТ 12.1.019-2017, ГОСТ 12.2.091-2012 и эксплуатационной документацией фирмы-изготовителя.

  • 3.2 Предусмотрите возможность заземления средств поверки и поверяемого средства у рабочего места для предупреждения поражения электрическим током.

  • 3.3 Производите подсоединение средств поверки к поверяемому датчику при выключенном напряжении питания.

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.4 К поверке допускаются лица, имеющие необходимые навыки по работе с подобными СИ и ознакомленные с эксплуатационной документацией на датчики воздушного зазора ДВЗ.

    Инв.№подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. идата

    Лист

    4277-010-95218262-2020 МП

    6

    Изм.

    Лист

    № докум

    Подп.

    Дата

5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C          15-25;

относительная влажность воздуха, %            40-80;

атмосферное давление, кПа (мм рт.ст.)           96- 104 (720 - 780).

5.2 Перед выполнением поверки должны быть выполнены следующие подготовительные работы:

  • 1. Ознакомление с техническим описанием поверяемого датчика воздушного зазора серии ДВЗ в руководстве по эксплуатации.

  • 2. Проверка комплектности поверяемого датчика воздушного зазора серии ДВЗ по его паспорту.

  • 3. Подключение средств поверки к поверяемому датчику должно производится соответствии со схемами, приведенными в настоящей МП, при выключенном напряжении питания.

  • 4. Выполнено заземление средств поверки на рабочем месте.

  • 5. Включение и прогрев приборов в течение времени, указанного в эксплуатационной документации на соответствующие средства измерения.

Эталонные и вспомогательные приборы и приспособления должны быть подготовлены к выполнению поверки в соответствии с руководствами по эксплуатации на них.

Инв.№ подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. и дата

Лист

4277-010-95218262-2020 МП

7

Изм.

Лист

№ докум

Подп.

Дата

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Опробование

6.1.1 Внешний осмотр

При проведении внешнего осмотра обращайте внимание на:

  • •  отсутствие механических повреждении корпуса, соединительных кабелей и электрических разъемов, влияющих на работоспособность датчика;

  • •  соответствие комплектности и маркировки требованиям, установленным в эксплуатационной документации (руководстве по эксплуатации и паспорте) на датчик.

После внешнего осмотра, в случае несоответствия датчика хотя бы одному из вышеуказанных требований, его признают непригодным к дальнейшему применению и направляют в ремонт.

  • 6.2 Определение метрологических характеристик

    • 6.2.1 Определение нелинейности амплитудной характеристики и отклонение действительного значения коэффициента преобразования от номинального значения при измерении воздушного зазора

Подключить датчик в соответствии со схемой измерительной к вольтметру (рис.1).

Инв.№подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. идата

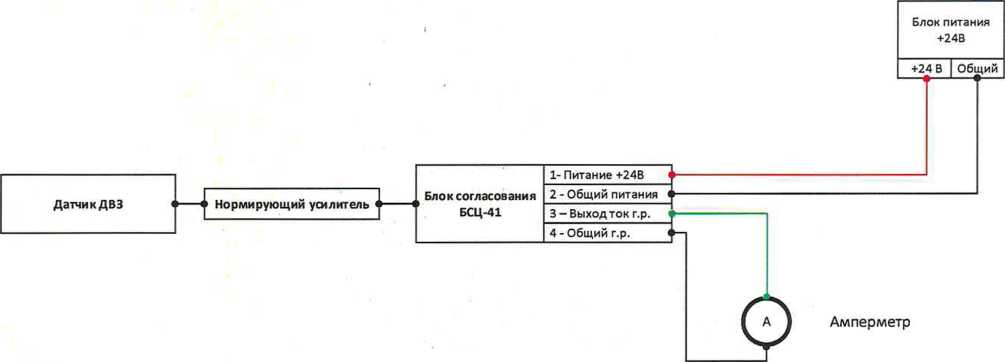

Рисунок 1. Схема подключения датчика

Вольтметр включить в режиме измерения постоянного тока.

Лист

4277-010-95218262-2020 МП

8

Изм.

Лист

№ докум

Подп.

Дата

Поверка проводится при помощи головки микрометрической цифровой серии 164 или штангельциркуля, установленной на специальном юстировочном устройстве (рис.2). ___------

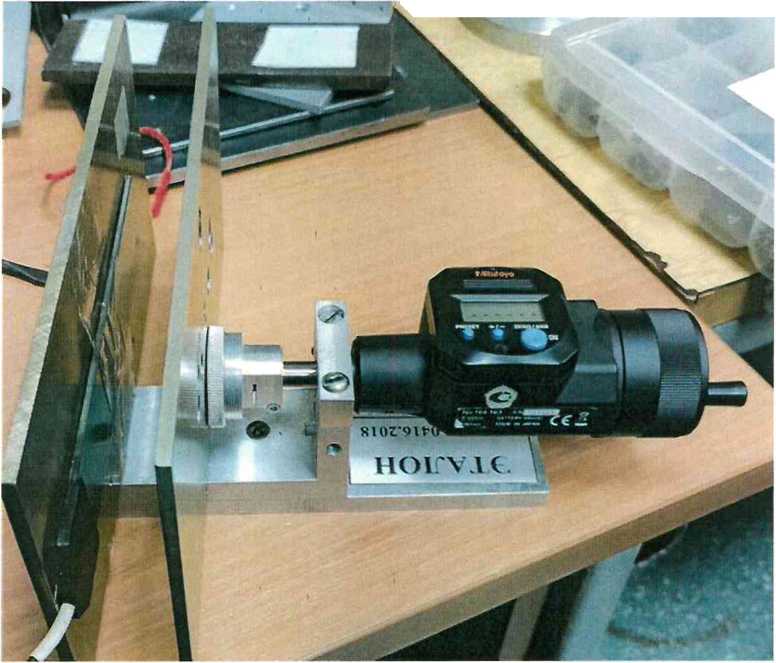

Рисунок 2 - Юстировочное устройство для проверки ДВЗ

Инв.№ подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. и дата

Приклеить датчик на юстировочное устройство при помощи двустороннего скотча.

Сдвинуть пластины юстировочного устройства, так чтобы зазор между датчиком и пластиной был равен нулю.

Установить минимальный зазор (Smin) и измерить значение тока (Jmjn).

Последовательно задать зазору) между датчиком и пластиной в соответствии с таблицей 3.

Зазор, мм

Si

s2

S3

s4

s5

s6

S7

s8

s9

ДВЗ-25

5

7,5

10

12,5

15

17,5

20

22,5

25

ДВЗ-50

10

15

20

25

30

35

40

50

-

Измерить выходное значение тока (J;) в каждой заданной точке и вычислить значение

коэффициента преобразования (Кп0 по формуле:

-------,мкА/мкм

Sj-Smin

(1)

Лист

4277-010-95218262-2020 МП

9

Изм.

Лист

№ докум

Подп.

Дата

Вычислить действительное значение коэффициента преобразования по формуле:

1X1/С

-------L,mkA/мкм

п

(2)

Для каждого зазора определяют относительное отклонение коэффициента преобразования Кп. от действительного значения Кп д, %

х 100, %

(3)

За нелинейность амплитудной характеристики <5а принимают максимальное значение, вычисленное по формуле:

(4)

Инв.№ подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. и дата

Отклонение действительного коэффициента преобразования от номинального значения вычисляют по формуле:

5 _ 1КМ-К„,\ х

(5)

Датчик считается прошедшим поверку по данному пункту, если полученное значение отклонения действительного коэффициента преобразования от номинального значения не превышает: ± 5% и нелинейность амплитудной характеристики не превышает:

- для модификации ДВЗ-25                                       ± 5 %

-для модификации ДВЗ-50: в диапазоне измерений от 10 до 40 мм включ,                        ± 5 %

в диапазоне измерений св. 40 до 50 мм                              ± 10 %

6.2.2 Определение неравномерности амплитудно-частотной характеристики относительно базовой частоты 20 Гц при измерении размаха виброперемещения

Подключить датчик в соответствии со схемой измерительной к вольтметру (рис.1).

Вольтметр включить в режиме измерения переменного тока.

На вибростенд установить стальную пластину размером 220x120x5. На аналогичную пластину при помощи двухстороннего скотча приклеить в центр датчик (см. рис. 3)

Датчик

Пластина

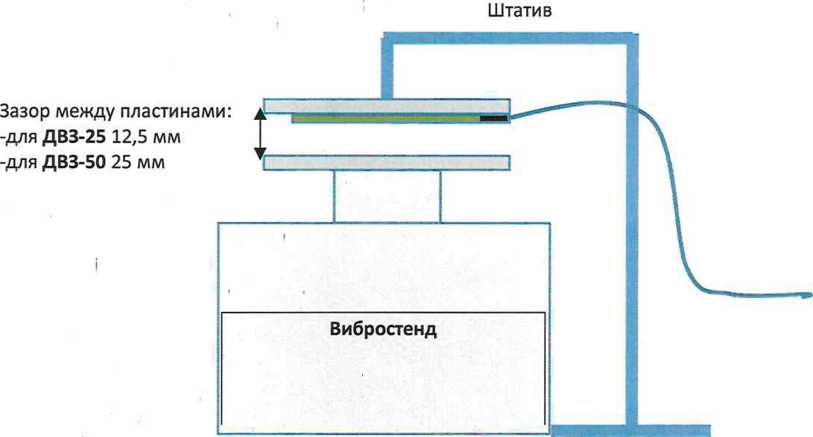

Рисунок 3 - Установка датчика на пластине

Лист

4277-010-95218262-2020 МП

10

Изм.

Лист

№ докум

Подп.

Дата

Пластину закрепить при помощи магнита на штатив, так чтобы пластина с датчиком располагалась параллельно пластине (см. рис 4). Для датчика ДВЗ-25 выставить зазор между двумя пластинами равный (12,5 ± 0,5) мм, для ДВЗ-50 - (25 ± 0,5) мм.

Последовательно задавать размах виброперемещения не менее 100 мкм на частотах в соответствии с таблицей 4.

Инв.№ подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. и дата

Таблица 4

Наименование

точки

Fi

f2

F3

F4

f5

F6

f7

f8

f9

F10

Частота, Гц

0,1

1

10

20

40

80

160

200

300

500

Для каждой частоты Fi произвести замер переменного тока J; и вычислить коэффициент преобразования по формуле:

----, мкА/мкм (6)

Для каждой частоты вычислить отклонение коэффициента преобразования от коэффициента на базовой частоте F4:

Mi = 20 log10)

(7)

За неравномерность амплитудно-частотной характеристики принимают максимальное отклонения максимальное по модулю значение Mj.

Датчик считается прошедшим поверку по данному пункту, если полученное значение неравномерности А ЧХ не превышает ± 3 дБ.

Лист

4277-010-95218262-2020 МП

И

Изм.

Лист

№ докум

Подп.

Дата

6.2.3 Определение нелинейности амплитудной характеристики при измерении размаха виброперемещения на базовой частоте 20 Гц при измерении размаха виброперемещения

Подключить датчик в соответствии со схемой измерительной к вольтметру (рис.1). Вольтметр включить в режиме измерения переменного тока.

На вибростенд установить стальную пластину размером 220x120x5. На аналогичную пластину при помощи двухстороннего скотча приклеить в центр датчик (см. рис. 3)

Пластину закрепить при помощи магнита на штатив, так чтобы пластина с датчиком располагалась параллельно пластине (см. рис 4). Для датчика ДВЗ-25 выставить зазор между двумя пластинами равный (12,5 ± 0,5) мм, для ДВЗ-50 - (25 ± 0,5) мм.

Последовательно задавать размах виброперемещения^) в соответствии с таблицей 5.

Таблица 5

Размах, мм

Si

s2

S3

s4

s5

s6

s7

s8

s9

Sio

ДВЗ-25

0,1

0,5

1

2

3

4

5

7,5

8

*

10

ДВЗ-50

0,1

0,5

1

5

7,5

10

12,5

15

17,5

*

23

*Данные значения виброперемещения не являются верхним пределом диапазона измерения виброперемещения датчиков, но рекомедуется задавать не более указанных значений в таблицы 5 во избежание удара вибростенда по датчику.

Для каждой частоты Fi произвести замер переменного тока Jj и вычислить коэффициент преобразования по формуле:

2V2x/j

------, мкА/мкм

(8)

Инв.№ подл. I Подп. и дата I Взам. Инв. № I Инв. № I Подп. и дата

Вычислить действительное значение коэффициента преобразования при измерении

размаха

yn g

Кпд =        ,мкА/мкм                      (^)

д        Tl

Для каждого размаха определяют относительное отклонение 6[ коэффициента преобразования Кп от действительного значения Кп д (определенного по формуле 2), %

х 100,%

(Ю)

За нелинейность амплитудной характеристики 8а принимают максимальное значение, вычисленное по формуле:

~                              (И)

Датчик считается прошедшим поверку по данному пункту, если полученное значение нелинейности амплитудной характеристики не превышает ± 5 %.

Лист

4277-010-95218262-2020 МП

12

Изм.

Лист

№ докум

Подп.

Дата

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1. На датчики воздушного зазора ДВЗ, признанные годными при поверке делается отметка в паспорте или выдается свидетельство о поверке по форме, установленной Приказом Минпромторга России № 1815 от 02.07.2015г.

  • 7.2. Датчики воздушного зазора ДВЗ, не удовлетворяющие требованиям настоящей методики, к применению не допускают и выдают извещение о непригодности с указанием причин по форме, установленной Приказом Минпромторга России № 1815 от 02.07.2015г.

Утвердил:

В.П. Кывыржик

А.Г. Волченко

Зам. начальника отдела 204 ФГУП «ВНИИМС»==

Начальник лаборатории 204/3 ФГУП «ВНИИМС»
