Гатч. тип ППО-1 з. 4489 т. 1700 16 08.90

СССР

ЛЕНИНГРАДСКИЙ ЗАВОД ЭЛЕКТРОННЫХ ПРИБОРОВ ВРЕМЕНИ «ХРОНОТРОН»

СЕКУНДОМЕР ЭЛЕКТРОННЫЙ С ТАЙМЕРНЫМ ВЫХОДОМ СТЦ-2

ПАСПОРТ

rH2.815.033 ПС

В связи с постоянной работой по усовершенствованию изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.

ипечапси в тексте ----£~ __^иеется      Должно dbm I 4.2.3 f _ 274 f

2.6

1. НАЗНАЧЕНИЕ
  • 1.1. Секундомер электронный с таймерным выходом СТЦ-2 (в дальнейшем — секундомер) предназначен для измерения интервалов времени, счета числа импульсов, а также формирования управляющего сигнала по истечении заданного интервала времени или по достижении заданного числа импульсов, или для формирования последовательности импульсов постоянного тока с устанавливаемым оператором значением периода.

  • 1.2. Секундомер может использоваться при проведении научно-исследовательских работ, контроле продукции, выдаче команд при управлении процессами и т. д.

  • 1.3. Секундомер может эксплуатироваться при'температуре окружающего воздуха от 1 до 40° С, относительной влажности от 45 до 80% и атмосферном давлении от 84 до 107 кПа (от 630 до 800 мм рт. ст.).

  • 1.4. Секундомер допускает круглосуточную работу и может использоваться помимо основного назначения как часы с сигналом.

Время хранения или наработки исчисляется с момента выпуска секундомера или с момента регулировки кварцевого генератора секундомера.

Установка действительного значения частоты генератора должна производиться с относительной погрешностью не более ±3 • ю-6.

  • 2.2. Пределы допускаемого значения погрешности измерения интервалов времени (Д2) без регулировки кварцевого генератора секундомера при температуре окружающего воздуха, от 1 до 40 °C не превышают за год хранения или за 2500 ч работы

Д2 = ±(35 • IO 6 • Т+С),              (2)

где значения Т и С соответствуют данным, приведенным в: п. 2.1.

  • 2.3. Действительное значение частоты кварцевого генератора секундомера может регулироваться в относительном диапазоне ±40 X 10'6-

  • 2.4. Погрешность отработки интервалов времени и погрешность периода следования импульсов совпадают с погрешностью измерения интервалов времени, причем погрешность периода без постоянной составляющей.

  • 2.5. Индикация — цифровая, шестиразрядная.

  • 2.6. Секундомер обеспечивает три режима работы: секундомера, часов, счетчика импульсов. Изменение режима работы осуществляется вручную посредством подключения к разъему XS1 соответствующей вилки (приложение 3).

  • 2.7. Диапазоны измерения и отработки интервалов времени от 0,01 до 99,9999 с, от 1 до 9999,99 с в режиме секундомера и от 1 мин до 23 ч 59 мин 59 с в режиме часов. Изменение диапазона измерения в режиме секундомера осуществляется посредством подключения соответствующей ответной части ХР1.1 к разъему XS1 (приложение 3). Диапазон шкалы в режиме счетчика от 1 до 999999.

  • 2.8. Диапазон показаний соответственно от 0 до 99,9999 с, от 0 до 9999,99 с и от 0 до 23 ч 59 мин 59 с.

  • 2.9. Цепа наименьшего деления в режиме секундомера и? часов:

0,0001 с при диапазоне измерения от 0,01 с до 99,9999 с;

0,01 с при диапазоне от 1 с до 9999,99 с;

1 с при диапазоне от 1 мин. до-23, ч 59 мин 59с..

  • 2.10. Секундомер имеет таймерный выход в виде транзисторного ключа (транзистор, тип КТ 827 В), коммутирующего электрическую цепь после истечения заданного интервала времени (режимы секундомера или часов) или после достижения заданного числа импульсов (режим счетчика).

Секундомер обеспечивает выдачу звуковой и световой сигнализации о формировании управляющего сигнала по истечении заданного интервала времени (или о достижении заданного числа импульсов), а также — отключение звуковой сигнализации и сброс сигнала, в том числе и на выходе.

  • 2.11. Секундомер обеспечивает выдачу на таймерном выходе последовательности импульсов с устанавливаемым оператором значением периода.

  • 2.12. Параметры таймерного выхода: коммутируемый ток до 0,3 А;

коммутируемое напряжение постоянного тока от 5 до 50 В.

2.13- Длительность импульса на таймерном выходе при циклической выдаче сигнала от 0,0005 до 0,0025 с. Длительность периода таймерного сигнала устанавливается в пределах диапазонов показаний секундомера по п. 2.8 с дискретностью, равной цене деления по п. 2.9, и должна быть не менее 0,01 с.

  • 2.14. Параметры внешних импульсов постоянного тока в режиме счетчика: напряжение — от 8 до 24 В; длительность не менее 0,005 с; частота — не более 100 Гц (вход «Внешн. импульсы»). Входное сопротивление — не менее 30 кОм.

  • 2.15. Секундомер обеспечивает во всех режимах следующие варианты работы:

счет от нуля или другого начального значения до заданного значения или момента совершения ожидаемого события (прямой счет) и от заданного значения или момента совершения ожидаемого события до начального (обратный счет);

счет от начального значения до заданного, формирование таймерного сигнала и продолжение счета (измерение);

после достижения заданного значения на индикаторе фиксируется это значение (контроль);

формирование только в прямом счете последовательности импульсов постоянного тока с устанавливаемым значением периода (цикл).

  • 2.16. Ввод значения интервала времени, подлежащего отработке осуществляется вручную посредством соответствующей установки оцифрованных лимбов программного переключателя.

  • 2.17. Разрешение установки начального значения, пуск и остановка секундомера может осуществляться вручную и дистанционно.

  • 2.18. Секундомер по входу «ВГ» (Внешний генератор) может работать от внешнего источника импульсов постоянного тока напряжением (8,5±0,5) В, стабилизированной частоты 100 кГц (режим секундомера и часов).

Входное сопротивление секундомера по входу «ВГ» — не менее 100 кОм.

  • 2.19. Питание секундомера осуществляется от сети переменного тока напряжением (220+ 33  ) В, частотой (50±1) Гц,

мощность, потребляемая секундомером, не более 15 В.

  • 2.20. Габаритные размеры, мм, не более 242x186x76.

  • 2.21. Масса секундомера, кг, не более 2.

  • 2.22. Сведения о содержании драгоценных металлов, г

золото — 0.0237, серебро — 1,3578

Сведения о содержании драгоценных металлов в элементах секундомера с указанием массы на единицу наименования высылаются по требованию.

  • 2.23. Сведения о содержании цветных металлов не приведены, так как оно не превышает 1 г.

з. комплектность

Секундомер электронный с таймерным выходом СТЦ-2— 1 шт.

Паспорт гИ2.815.038 ПС — 1 экз.

Вставка плавкая ВП 1-1-0,25 А — 3 шт.

Вилка РП 15-23 ШВК — 4 шт.

Вилка РП15-15 ШВК — 1 шт.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
  • 4.1. Секундомер конструктивно выполнен в виде основной печатной платы-узла логики, установленной в корпусе со съемной крышкой. На плате узла логики закреплена скоба и узел питания.

  • 4.2. Электрическая принципиальная схема секундомера приведена в приложении 3.

4-2.1. Времязадающим устройством секундомера (узел логики) является кварцевый генератор с частотой 1 МГц (999,9 кГц), состоящий из G, 01, С2, С4. С5, С6, R4, R7, R9, R10, R13, VT1, VT2.

Стабилизированная частота кварцевого генератора поступает на делитель частоты (ДД1). с выхода которого снимается частота 100 кГц. Выходные импульсы делителя частоты поступают через контакты 1,5 розетки XS2 на вход (ВГ) импульсно-числового преобразователя ИЧП, выполненного на специализированной БИС (ДДЗ) и обеспечивающего следующие функции: деление счетных сигналов, счет секундомера (часов), хранение и сравнение значения интервала времени, подлежащего отработке, и выдачу на информационных выходах (Л1 ... Л7 и Д1 ... Д6) результатов обработки на устройство цифровой индикации (ДД5, ДД6, HG, R26-... R40, УД 14).

  • 4.2.2. Программоносителем является шестиразрядный программный переключатель, предназначенный для установки оператором с помощью оцифрованных лимбов значения интервала времени (таймерной уставки) и для установки периода следования импульсов постоянного тока.

В момент совпадения значения счетчика ИЧП с уставкой, набранной на программном переключателе, ИЧП формирует на выходе (УС) сигнал совпадения, по которому срабатывает устройство формирования таймерного сигнала (ДД2.4, ДД4.2, R18...R25, R45, R46, VT3...VT5, VT8, U, УД7) и устройство световой (R18...R20, VT3, УД6) и звуковой (R21, R23, R45, С17, VT4, НА) сигнализации. Этим же сигналом обнулится ИЧП при работе секундомера в цикле. При нажатом переключателе «КОНТР.» счет останавливается. При этом содержимое счетчика ИЧП, индицируемое на табло, может отличаться от значения, установленного на программном переключателе на 0,0002 с по абсолютной величине в диапазоне измерения и отработки от 0,01 до 99,9999 с.

Таким образом осуществляется контроль правильности работы программного устройства (SA1.1 ... SA1.6, ДА2 .. .ДА4, УД8 •.. УД13)4

  • 4.2.3. Требуемый режим работы по п. 2-4. задается посредством подключения соответствующей вилки к разъему XS1, установленному на задней стенке, в режиме секундомера:

с маркировкой «С1» (ХР1-1) с распайкой перемычек между контактами, соответствующей дискретности счета 0,01 с;

с маркировкой «С2» (ХР1.1) при дискретности 0.0001 с;

в режиме часы — «Ч» (ХР1.2);

в режиме счетчика импульсов — «СИ» (ХР1.3).

Указанные вилки входят в комплект поставки секундомера.

  • 4.2.4. Триггер Trfcr (УД1, УД2, R12, R14, ДД2.2, ДД2.3) предназначен для формирования частоты счетных импульсов, поступающих через контакт 11XS1, контакт 2ХР1-1, эмиттер-ный повторитель на VT9, ДД2.1 на вход СИ1 ИЧП (ДДЗ).

  • 4.2.5. Триггер ТгСИ1 (ДД4-1) предназначен для формирования сигналов разрешения (запрета) счета во всех режимах работы секундомера.

  • 4.2.6- Для увеличения надежности срабатывания секундомера при дистанционном пуске и останове предназначены RC цепочки:

R1, R2, СЗ (пуск) и R3, С18 (останов).

  • 4.2.7- Для формирования на табло двух знаков «запятой» для разделения показаний разрядов «часов», «минут» и «секунд» в режиме часов предназначена схема (R11, УДЗ, УД4).

  • 4.2.8- Для согласования величины выходного сопротивления источника одиночных импульсов, подаваемых по входу «Внешн. импульсы» (ХР1.3, контакт 17) с входным сопротивлением ИЧП (ДДЗ) по входу СИ1 в режиме счетчика импульсов предназначена схема эмиттерного повторителя (R47, R48, R5, С20, VT9, УДЗО).

4-2.9. Для развязки выходных информационных сигналов ИЧП при работе секундомера в режиме часы предназначены диоды УД25 ... УД29, которые вмонтированы в вилку «Ч» (ХР1. 2).

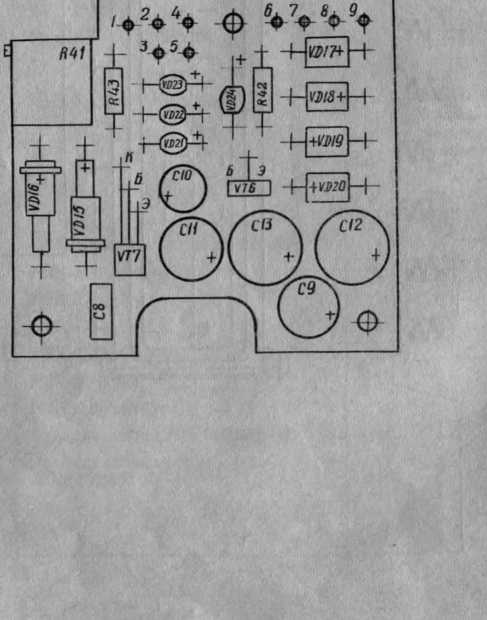

4-3. В узел питания (плата 2.452) входят:

двухполупериодные выпрямители (УД 17... УД20, УД21 ... УД24), переменные напряжения на вход выпрямителей подаются со вторичных обмоток сетевого трансформатора (TV), установленного на скобе;

транзисторные сглаживающие фильтры напряжений —9 и — 24 В (VT6, УД15, R42, С8, СЮ и VT7, УД16, R43, СИ).

4.4. Для защиты схемы секундомера от импульсных помех сети~220 В вторичные обмотки трансформатора зашунтиро-ваны конденсаторами С12 и С13.

Фильтр питания (С15, С16, LI, L2) предназначен для снижения уровня радиопомех и установлен на скобе.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

При работе с секундомером необходимо соблюдать правила техники безопасности, предусмотренные для лиц, обслуживающих установки с напряжением до 1000 В-

6. ПОДГОТОВКА к РАБОТЕ И ПОРЯДОК РАБОТЫ
  • 6.1. В помещении, где устанавливается секундомер не должно быть паров кислот и щелочей, а также токопроводящей пыли.

  • 6.2. После нахождения секундомера в условиях повышенной влажности или пониженной температуры необходимо выдержать его в нормальных условиях (при температуре

(20±5) °C и относительной влажности до 80%) не менее 12 ч.

  • 6.3. Проверьте правильность функционирования секундомера в режиме работы секундомера. Установите все кнопочные переключатели секундомера в отжатое положение, а тумблеры «СЕТЬ» и «ЗВУК» в положение отключено. Оцифрованные лимбы программного переключателя установите в нулевые положения. К разъемам на задней стенке секундомера подсоедините соответствующие ответные части- К разъему

i XS1 на задней стенке подключите ответную часть — вилку с маркировкой «С 1» или «С2».

Подключите секундомер к сети переменного тока с напряжением (220+33) В частотой (50± 1) Гц и тумблером «СЕТЬ» включите питание. При этом должно загореться цифровое табло и может начаться отсчет показаний и появиться сигнал на таймерном выходе, о чем сигнализирует загорание светодиода.

6-4. Нажмите кнопку «СТОП», при этом на цифровом табло счет должен остановиться, нажмите кнопку «УНЗ» и проверьте соответствие показаний индикатора значению 000000, установленному на программном переключателе.

  • 6.5. Проверьте правильность функционирования секундомера при измерении интервалов времени в прямом счете в следующей последовательности.

6-5.1. Включите тумблер «ЗВУК».

Нажмите переключатель «УСТ.».

Установите на программном переключателе значение интервала отработки (уставку).

Нажмите кнопку «УНЗ-», при этом на индикаторе установятся нулевые показания.

Нажмите кнопку «ПУСК».

После отработки заданного интервала времени счет не прекратится, а на таймерном выходе появится сигнал, о чем свидетельствует загорание светодиода и появление звукового сигнала.

Для осуществления сброса таймерного сигнала нажмите кнопку «СБРОС».

6-5.2. Нажмите кнопку «СТОП».

Отожмите переключатель «УСТ».

Установите на программном переключателе начальное значение (не равное нулю).

Нажмите кнопку «УНЗ», при этом на индикаторе установится значение, набранное на программном переключателе.

Нажмите переключатель «УСТ».

Установите на программном переключателе значение интервала времени, большее, чем начальное значение.

Нажмите кнопку «ВВОД»-

Нажмите кнопку «ПУСК».

После отработки заданного значения интервала времени, равного разности значений интервалов, набранных на программном переключателе, произведите сброс таймера.

  • 6.6. Проверьте правильность функционирования секундомера при измерении интервалов времени в обратном счете в следующей последовательности.

6-6.1. Нажмите кнопку «СТОП».

Отожмите переключатель «УСТ».

Установите на программном переключателе значение интервала отработки (уставку)-

Нажмите переключатель «РЕВЕРС».

Нажмите кнопку «УНЗ», при этом на индикаторе установится значение, набранное на программном переключателе.

Нажмите кнопку «ПУСК».

После проверки отработки заданного интервала аналогичного п- 6.5.1 произведите сброс таймерного сигнала.

6.6.2. Нажмите кнопку «СТОП».

Установите на программном переключателе начальное значение (не равное нулю).

Нажмите переключатель «РЕВЕРС»-

Нажмите кнопку «УНЗ», при этом на индикаторе установится значение, установленное на программном переключателе (начальное значение).

Нажмите переключатель «УСТ».

Установите на программном переключателе значение интервала отработки (уставку) меньшее, чем начальное значение.

Нажмите кнопку «ВВОД».

Нажмите кнопку «ПУСК».

После отработки заданного значения интервала времени, равного разности значений интервалов, набранных на программном переключателе, произведите сброс таймера-

  • 6.7. Проверку правильности функционирования секундомера в варианте работы «КОНТРОЛЬ» проводите следующим образом:

Нажмите переключатель «КОНТР.», отожмите переключатель «РЕВЕРС».

Далее проверку произведите как указано в пп- 6.4, 6.5,6.6

После отработки заданного значения интервала счет прекратится.

При этом показания на индикаторе секундомера могут отличаться от значения, набранного на программном переключателе на 0,0002 по абсолютной величине в диапазоне измерения и отработки от 0,01 до 99,9999 с.

  • 6.8. Проверку правильности функционирования секундомера в варианте работы «ЦИКЛ» производите в следующей последовательности-

Нажмите переключатель «ЦИКЛ».

Отожмите переключатель «КОНТР.».

Установите на программном переключателе значение периода следования выходных импульсов.

Нажмите кнопку «СТОП», переключатель «УСТ-», кнопки «УНЗ» и «ПУСК», при этом секундомер должен начать счет, а на таймерном выходе должен появиться сигнал с длительностью импульсов, указанной в п. 2.16 и с периодом следования, соответствующем значению, установленному на программном переключателе.

6.9- Проверку правильности функционирования секундомера по пп. 6.5, 6.6, 6.7 производить дважды при дискретности счета 0,01 и 0,0001. для чего необходимо поочередно подключить к разъему XS1 вилки с маркировкой «С1» и «С2» соответственно.

  • 6.10. Проверьте правильность функционирования секундомера в режиме часы: для этого к разъему XS1 на задней стенке секундомера подключите ответную часть с маркировкой «Ч», предназначенную для работы в режиме часов.

Оцифрованные лимбы программного переключателя установите в нулевые положения.

Проверку правильности функционирования секундомера провести аналогично пп- 6.4 ... 6.8, при этом следует учитывать, что в двух младших разрядах счет идет до 60 с; в двух после-

дующих до 60 мин и в двух старших до 24 ч. Для удобства считывания показаний разряды «часов», «минут» и «секунд» разделены на индикаторе с помощью двух знаков запятой.

  • 6.11. Проверьте правильность функционирования секундомера в режиме работы счетчика импульсов: для этого к разъему XS1 секундомера подключите ответную часть с маркировкой «СИ». Подключите разъем XS2 секундомера к разъему XI пульта для проверки секундомера (приложение 1). К клеммам пульта Кл7, Кл8 подключите напряжение постоянного тока 9.0,5 В. Переключите тумблер SA2 пульта в положение «f внутр. »■

На контакт 9 разъема XS2 подайте включением тумблера SA1 пульта внешние импульсы прямоугольной формы с коэффициентом заполнения 0,5, амплитудой 8,5 В, частотой 100 Гц от генератора типа ГЗ-112/1 по ЕХЗ. 268.042 ТУ, подключенного к клеммам Кл9, КлЮ-

Проверьте правильность функционирования по пп. 6.4... • 6-8.

При дистанционном управлении секундомером к контактам ответной части ХР2 разъема XS2, предназначенным для запуска, остановки и разрешения начальной установки, подключите общий провод секундомера посредством кнопок устройства дистанционного управления.

Остановка секундомера осуществляется кратковременным замыканием контакта 4 с контактом 2.

Запуск секундомера осуществляется кратковременным замыканием контакта 3 с контактом 2.

Разрешение начальной установки осуществляется кратковременным замыканием контакта 8 с контактом 2.

Переходное сопротивление коммутирующего устройства дистанционного управления должно быть:

при замыкании контактов не более 50 Ом;

при размыкании контактов не менее 100 кОм.

При работе коммутация может осуществляться любым электронным или механическим переключателем исполнительного устройства с указанным выше значением переходного сопротивления-

6.13. Для надежной работы секундомера цепи электрического соединения его с устройством дистанционного управления выполнять экранированным проводом. Длина соединительного кабеля должна быть не более 5 м при сечении проводников не менее0,12 мм.

6.14- При использовании таймерного ключевого выхода нагрузку подключают к контакту 7, а минус питания к контакту 6 разъема XS2, при этом напряжение постоянного тока, подаваемое на транзисторный ключ должно быть в пределах от 5 до 50 В, максимальный ток нагрузки 0,3 А.

6.15. При работе секундомера от внешнего генератора импульсы постоянного тока частотой 100 кГц и напряжением (8,5±0,5) В необходимо подать на контакт 1 ответной части ХР2 разъема XS2, убрав предварительно перемычку между контактами 1 и 5- Для проверки работы секундомера от внешнего генератора подключите разъем XS2 секундомера к разъему XI пульта для поверки секундомера (приложение 1). К клеммам пульта Кл7, Кл8 подключите напряжение постоянного тока 9-0,5 В. К клеммам Кл9, КлЮ подключите генератор ГЗ—112/1. Отключите тумблер пульта SA1, переключением тумблера SA2 в положение «1ВНешн. » подайте внешние импульсы и проверьте секундомер по пп. 6-4.... 6.8.

Указанная методика проверки — рекомендуемая и может осуществляться любыми другими методами и аппаратными средствами в соответствии с порядком работы, приведенным в табл. 1. Порядок работы обозначен перечислением последовательности переключателей (кнопок), которые необходимо нажать (включить) либо отжать (о чем указывает знак'}'), а также необходимости установки на лимбах программного переключателя начального значения (НЗ) или конечного значения (КЗ).

Таблица 1.

№ п/п

Вариант работы

Режим работы

Секундомер

Часы

Счетчик импульсов

1

2

3

4

5

1

Проверка функционирования

На лимбах О-СЕТЬ-УСТ+-

КОНТР|-РЕВЕРС^-ЦИКЛ{-

СТОП-УНЗ (на индикаторе 0)-ПУСК

Так же

Так же

2

Измерение в прямом

Отработка от 0

GETb-KOHTPt-PEBEPCf-

ЦИКЛ^СТОП-УСТ-на лимбах интервал-УНЗ-ПУСК

Так же

Так же

3

счете

Отработка от ИЗ

СЕТЪ-УСТ{-КОНТР| -ре-ВЕРС|-ЦИК|Л+-СТОП- на лимбах НЗ-УНЗ (на индикаторе НЗ)-УСТ-на лимбах КЗ>НЗ-ВВОД-ПУСК

Так же

Так же

4

Измерение в обратном

Отработка от ИЗ

СЕТЬ-УСТ}-КОНТР{-ЦИКЛ+-

СТОП'-на лимбах интервал--РЕВЕРС-УНЗ (на индикаторе НЗрП’УСК

Так же

Так же

5

счете

Отработка от КЗ

СЕТЬ-УСТ{-ЦИКЛ{-СТОП-на лимбах НЗ-РЕ>ВЕРС-УНЗ (на индикаторе НЗ)-УСТ-на лимбах КЗ<;НЗ-ВВОД-ПУСК

Так же

Так же

6 Контроль

7 Цикл

3

4

КОНТР-РЕВЕРС{-далее в соответствии п.п. 2 ... 5 табл. 1 за исключением манипуляций с переключателями КОНТР, РЕВЕРС

ОЕТЬ-ЦИКЛ-КОНТР^-РЕ-

BEPCf-на лимбах период-

СТОП-УСТ-УН34ЛУСК

Так же

Так же

8

8.1

Сигнальные часы

Запуск часов, у< тановка на точное время., установка времени ci гнала

3.2

Изменение време! и сигнала на запущенных по п.8.1 часах Корректировка nf Казани П запущенных го п.8.Х часов

6.3

СЕТЬ-У CT*-KOHTPt-РЕВЕРС t-ШЮИ-СТОП-на лимбах время пуска-УНЗ-ПУСК(по образцовым часам)-на лимбах время си гнала-У СТ-ВВОД

УСТТ-на лимбах, новое время сигнала-УСТ-ВВОД

УСТ!-на лимбах новое время пуска-УНЗ(по образцовым часам)

7. СВЕДЕНИЯ О РЕМОНТЕ

Секундомер СТЦ-2 подлежит только текущему ремонту по ГОСТ 18322-78 и ГОСТ 2-602-68 на предприятии-потребителе персоналом, осуществляющим эксплуатацию или ремонт секундомера. При отсутствии персонала необходимой квалификации в организации-потребителе и отсутствии в организации :централизова иного ремонта изделие может быть выслано для ремонта на завод-изготовитель.

Ремонтная документация высылается заводом-изготовителем по запросу.

Состав ремонтной документации:

  • — паспорт гИ2.815.033 ПС,

  • — инструкция по настройке секундомера И-517-89.

  • — опись ремонтного комплекта гИ2-815.033 РД.

После>любых работ, связанных со снятием крышки, секундомер следует опломбировать, используя чашку из-под заводской пломбы.

8. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

Секундомер должен храниться в упаковке завода-изготовителя в закрытых помещениях с температурой окружающего воздуха от 5 до 40° С и относительной влажностью до 80% при 25° С.

Не допускается хранение секундомера в одном помещении с веществами, вызывающими коррозию металла и разрушающими изоляцию.

Секундомер, упакованный в транспортную тару, допускает транспортирование при температуре от минус 50° до плюс 50 °C, на любое расстояние, любыми видами транспорта в крытых транспортных средствах, кроме неотапливаемых не-герметизированных отсеков авиатранспорта. При транспортировании должно быть исключено непосредственное воздействие атмосферных осадков, солнечных лучей и возможность механических повреждений.

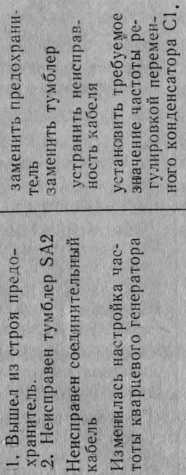

Н

ТО ГО С X

л то си ф

С<

f-

ф

к

Ф

6 Е<

ф

X

X

Ф

то

rt

X

Си

о

н

ф

ф

0

О

VD

К

X

О-ф

СО

Л к*

го сх

ф

ф н ф к

ф

СО

S

£2

о г; ТО m

ф

ф р

=

СО

ГО С-

н

еи ф

X

сх

н

С

ф

н

н

ф

ф

>.

с

X

ф

5?

ф

ф о

X

X

то

о

§

3 >.

=

ф

X

JaS

X

3 2

я

о

X

&

Н

Ш >•

о

о

О

ф 55

X ф О

ф

X

х

х

х

о

X

'О то си

О. X X (-_ ф

сч

го t-

со

р о

X И*» х с

10. ПОВЕРКА СЕКУНДОМЕРА
  • 10.1. Методы и средства поверки-

В настоящем разделе паспорта изложены методы и средства поверки секундомера.

Вид поверки — ведомственная.

Периодичность поверки секундомера — один раз в год-

  • 10.2. Операции и средства поверки.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 3-

Таблица 3.

Наименование операции

Номера пунктов паспорта

Средства поверки и их нормативнотехнические характеристики

1. Внешний осмотр

10.5

Визуально

2. Опробование

10,6

3. Определение метро-

10.7

Пульт для поверки секундомера

логических параметров

Частотомер 43-34 (И22.721.О32 ТУ).

Основная относительная погрешность ±1х10-7.

Блок питания Б5-48 (3.233.220 ТУ).

Напряжение от О', 1 Цо 49,9 В.

±(0,5% U уст. 4-0,1% U мах. )

Осциллограф 01-76 (И.2.044.001.ТУ).

Диапазон частот от 0 до '1 м(Гц.

Нелинейность± 10%.

Генератор импульсов ГЗ-112/1 (ЕХЗ. 268.042 ТУ).

Частотный диапазон выходных

импульсных сигналов от 10 до 107 ГЦ.

Вольтметр Э515/2 (ГОСТ 8711-78). Класс точности 0,5.

Секундомер электронный с таймерным (выходом СТЦ-2; (ТУ 25-1801. 214-90).

Цена деления: 0,01 с; 0,0001 с.

Примечания:

11. Допускается применение аналогичных средств измерения, имеющих точность не ниже указанных, при этом арбитражными считаются средства измерения, указанные в табл. 3.                          „

2. Все средства, перечисленные в табл. 3, должны проити своевременно поверку.

  • 10.3. Условия поверки

При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха от 15 до 25° С; относительная влажность воздуха от 45 до 80 °/о;

атмосферное давление от 84 до 107 кПа (от 630 до 800 мм рт. ст-).

Питание секундомера производят переменным током на--4-22

пряжением (220 _зз ) В и частотой (50±1) Гц.

Должны соблюдаться условия п. 6-1 настоящего паспорта.

  • 10.4. Подготовка к поверке.

После нахождения секундомера в условиях повышенной влажности или пониженной температуры выдержать его в нормальных условиях не менее 12 ч-

  • 10.5. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений и коррозии, соответствие комплектности секундомера, наличие маркировки на корпусе, сохранность пломб.

10-6. Опробование

Разъем XS2 поверяемого секундомера подключить к разъему XI пульта для поверки, электрическая схема которого приведена в приложении 1.

Опробование секундомера производить по методике пп- 6.2—6.15.

10.7. Определение метрологических параметров.

10.7-1. Определение погрешности измерения и отработки интервалов времени осуществляется методом сравнения показаний поверяемого секундомера с показаниями частотометра 43-34 И22.721.032 ТУ, подключенного к клеммам Кл1, Кл2 пульта (вход Г) и клеммам Кл 11, Кл 12 (вход В).

Все кнопочные переключатели секундомера установить в. отжатое положение, а тумблеры «СЕТЬ» и «ЗВУК» секундомера — в положение отключено- Оцифрованные лимбы программного переключателя установить в нулевые положения. К разъему_XS1 последовательно подключить ответные части — вилки с маркировкой «С1». «С2».

Сначала подсоединяется ответная часть — вилка «С2» с распайкой перемычек между контактами, соответствующей дискретности счета 0,0001 с. Выполняются все измерения, а потом все повторяется с ответной частью разъема — вилкой,

«С1» с распайкой перемычки между контактами для получения дискретности счета 0,01 с.

В качестве эквивалента нагрузки использован резистор R1 ПЭВ-20-160 Ом — 10%, входящий в пульт и последовательно соединенный с блоком питания Б5-48 (3-233.220 ТУ), который подключить к клеммам пульта КлЗ, Кл4.

Установить на блоке питания Б5-48 величину выходного напряжения равную 49,9 В.

Подключить секундомер к сети переменного тока и тумблером «СЕТЬ» включить питание, при этом может начаться отсчет показаний на цифровом индикаторе, нажатием кнопок «УНЗ» и «СТОП» остановить отсчет показаний, на цифровом индикаторе установятся нулевые показания, нажать переключатель «КОНТР.».

Одновременный пуск секундомера и частотомера по входу В производить с пульта посредством кнопки пульта SB1.

Определение погрешности измерения производить в диапазонах: от 0,01 до 99,9999 с на интервалах 0,01 с; 30 с; 99,9999 с (погрешность, соответственно, не должна превышать ±0,0002 с; ±0,00065 с; ±0,0017 с);

от 1 до 9999,99 с на интервалах 1 с; ТОО с (соответственно ±0,01 с; ±0,0115 с)-

Погрешпость измерения интервалов времени (±3) определяется по формуле:

(3)

где Т, — показания секундомера,

Т2 — показания частотомера.

После отработки заданного интервала времени останов секундомера и частотомера по входу Г происходит автоматически сигналом таймерного выхода. Разность показаний секундомера и частотомера по формуле (3) не должна превышать допускаемого значения погрешности на соответствующем диапазоне в соответствующем интервале.

Поверка осуществляется в режимах прямого, обратного счета и контроля.

  • 10.7.2. Измерить величину тока, коммутируемого на таймерном выходе с помощью амперметра пульта PAI М42100-1А по ТУ 25-04.2257-77, класс точности 1.

Величина тока должна быть не менее 0,3 А.

10.7.3- Определение параметров последовательности импульсов с устанавливаемым оператором периодом Х(«ЦИКЛ»)

<с таймерного выхода проводить с помощью пульта в следующей последовательности.

Подсоединить к разъему XS1 поверяемого секундомера вилку «С2» с распайкой перемычек между контактами, соответствующей дискретности счета 0,0001 с. К клеммам пульта Кл1, Кл2 (таймерному выходу, контакты 6, 7 разъема XS2) подключить параллельно осциллограф марки С1-76 (И22.044-001 ТУ) и частотомер 43-34 (И22.721.032 ТУ). Установить на программном переключателе значение периода следования импульсов таймерного сигнала равным 99,9900 с. Нажать переключатель «ЦИКЛ», отжать переключатель «КОНТР ». Нажать последовательно кнопку «СТОП», переключатель «УСТ», кнопки «УНЗ» и «ПУСК», при этом секундомер должен начать счет- На таймерном выходе должен быть периодический сигнал с длительностью импульса от 0,0005 до 0,0025 с и периодом следования (99,9900=^0,0015) с. Длительность импульса измерить с помощью осциллографа, период — с помощью частотомера.

Затем подсоединить к разъему XS1 вилку «С1» с распайкой перемычки между контактами, для получения дискретности счета 0,01 с.

Установить на программном переключателе значение периода следования импульсов таймерного сигнала, равным 0099,99 с. Повторить вышеуказанные измерения. Длительность импульса и период следования должны быть такими же.

  • 10.7.4. Поверку секундомера в режиме часы проводить в следующей последовательности-

Подсоединить ответную часть ХР1.2 с маркировкой «Ч» к разъему XS1 поверяемого секундомера и далее выполнять измерения как и в режиме секундомера по п. 10.7.3 с той разницей, что задается период циклического сигнала 00 ч 01 мин 00 с-(погрешность не должна превышать ± 0,0009 с).

  • 10.7.5. Поверку секундомера в режиме работы счетчика импульсов проводить в следующей последовательности- Разъем

! XS2 поверяемого секундомера подключить к разъему XI пульта, а разъем XS2 секундомера СТЦ-2, используемого в качестве технологического, подключить к разъему пульта Х2.

Подсоединить ответные части ХР1.3 — вилки с маркировкой «СИ» к разъемам XS1 поверяемого и технологического ■секундомеров.

Подключить секундомеры к сети переменного тока и тумблером «СЕТЬ» включить их. К клеммам пульта Кл7, Кл8 подключите напряжение постоянного тока 9 В. Переключить тумблер SA2 пульта в полжение «fвнутр.».

На контакт 9 разъема XS2 поверяемого секундомера СТЦ-2 и секундомера СТЦ-2, используемого в качестве технологического, подать включением тумблера SA1 пульта внешние импульсы прямоугольной формы с коэффициентом заполнения 0,5, амплитудой 8,5 В, частотой 100 Гц от генератора типа ГЗ-112/1, подключенного к клеммам Кл9, КлЮ пульта.

Установить на программном переключателе поверяемого секундомера число равным 111111 (на программном переключателе технологического секундомера может быть любое значение), затем на обоих секундомерах отжать переключатели «КОНТР», нажать кнопки «СТОП» и «УНЗ». Нажать кнопку пульта «ПУСК».

После- автоматической остановки счета импульсов показания поверяемого и технологического секундомеров должны совпадать.

  • 10.7.6. Регулировка кварцевого генератора.

Подключить разъем XS2 поверяемого секундомера к разъему XI пульта. Подключить частотомер 43-34 к клеммам пульта Кл5, Клб, включить тумблер пульта SA2 в положение «fвнутр. »•

Проверить относительное отклонение действительного значения частоты на выходе от номинального и, если оно превышает ±3xlO'G, произвести подстройку с помощью конденсатора переменной емкости (С1), расположенного на задней панели секундомера (отверстие, промаркированное «Регулировка КГ»), контролируя на контакте 5 разъема XS2 поверяемого секундомера значение частоты 100 кГц по частотомеру 43 — 34, работающему в режиме измерения периода. Режим работы секундомера значения не имеет.

'Ю.в. Оформление результатов поверки.

  • 10.8.1. Положительные результаты поверки оформляютза-писью о поверке в паспорте, заверенной подписью поверителя и оттиском поверительного клейма.

  • 10.8.2. Запрещается выпуск в обращение и применение секундомеров, прошедших поверку с отрицательными результатами, в этом случае погашаются поверительные клейма и делается запись о непригодности этого секундомера.

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Секундомер             с таймерным выходом СТЦ-2,

заводской №               соответствует техническим усло

виям ТУ 25-1801.214-90 и признан годным для эксплуатации.

Дата выпуска

ОТК завода

12. ЗАКЛЮЧЕНИЕ ГОСУДАРСТВЕННОЙ ПРИЕМКИ

Секундомер электронный с таймерным выходом СТЦ-2, заводской №                соответствует техническим усло

виям ТУ 25-1801.214-90, принят Государственной приемкой и признан годным для эксплуатации.

Представитель Государственной приемки

19 г-

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Завод гарантирует работу секундомера в течение 24 месяцев со дня ввода в эксплуатацию при соблюдении правил и условий, изложенных в паспорте, при этом срок ввода в эксплуатацию не должен превышать 6 месяцев — для действую щих предприятий, 9 месяцев — для строящихся и 12 месяцев — для предприятий с сезонным характером работы.

14. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

В случае обнаружения дефекта при работе секундомера е период гарантийного срока, необходимо составить технически обоснованный акт и направить его в адрес завода: 191126, Ленинград, ул. Достоевского, 44. ЛОЗ «Хронотрон».

В акте обязательно указать номер и дату выпуска секундомера-

  • 15. ОТМЕТКИ О РЕЗУЛЬТАТАХ ПОВЕРКИ

Вывод о результатах первичной поверки----------------

диен Дата_Ц_2_________

ЦЗЛ завода_________________________ ___

Вывод о результатах повторной поверки __________________

Т .                         годен, не годен

Дата

Поверяющая служба__

Вывод о результатах поверки ___________________________

годен, не годен

Дата

Поверяющая служба _______________________________

  • 16. ДАННЫЕ О СРОКЕ ВВОДА СЕКУНДОМЕРА

В ЭКСПЛУАТАЦИЮ

Секундомер электронный с таймерным выходом СТЦ-2 за

водской введен в эксплуатацию «    »_______________19 г.

Подпись ответственного лица ___________________

17- ПЕРЕЧЕНЬ ПРИЛОЖЕНИЙ

Приложение 1. Схема электрическая принципиальная пульта для поверки секундомера электронного с таймерным выходом СТЦ-2.

Приложение 2. Перечень элементов электрической схемы пульта для поверки секундомера электронного с таймерным выходом СТЦ-2.

Приложение 3. Схема электрическая принципиальная секундомера электронного с таймерным выходом СТЦ-2.

Приложение 4. Перечень элементов электрической схемы секундомера СТЦ.2,

Приложение 5. Установка элементов электрической схемы узла логики на плате 2.455.

Приложение 5-1. Установка элементов электрической схемы узла логики на плате 2.455,

Приложение 6. Установка элементов электрической схемы узла питания на плате 2.452.

Приложение 7. Опись ремонтного комплекта для секундомера СТЦ-2 на 50 шт. изделий гИ2;.81б.О38 РД.

0/i/№

/О'Эе

£

сз>

С5.<э

•**  //о о

Цепь

<<

ОП

£

к)

I J

t

ч.

т—

«. 1

В £

+

S

5

5'

S

1

<*>

=5 а А?

§

1

к. к

СХ1

о»

5

К. к

*>

ч>

со

G>

$

о

*□

°Q

§

I

tj § I

s' ъ> «5

11 >•

I J

'+-

§

S -еэ

е

к)

£

£

1

1

*> О

1

SAl-«Bneui. ими.»                         КЛ 4- «—50 В, 30 мА»

SA2-«f внеш, /{внутр.»                   КЛ 5- «±»                         I частотомер

SB 1-«Пуск, диет.»                          КЛ б-f внутр, контр.                  I 43-34

SB2-«CTon диет »                        К Л 7- «—9 В»

SB3-«yH3 диет.»                        КЛ 8- «4-9В»

ПРИЛОЖЕНИЕ 2.

ПЕРЕЧЕНЬ

элементов электрической схемы пульта для поверки секундомера электронного с таймерным выходом СТЦ-2

Поз.

■обозначение

Наименование

Кол,

Примечание

R 1

Резистор НОВ-10-1166 Ом

1

R 2

Резистор МЛТ-0,5-1,8 кОм

1

R3

Резистор МЛТ-0,25-1,2 кОм

1

R 4

Резистор МЛТ-0,25-240 Ом

1

R5

Резистор МЛТ-0,25-6,2 кОм

1

R6...R8

Резистор МЛТ-0,215-47 Ом

3

,R9... R1I1

Резистор МЛ Т-0,25-100 кОм

3

VD1. VD2

Диод КД .5122 Б

2

VT1

Транзистор КТ503 Д

1

РА1

Амперметр М412100-1А  ТУ25-04-

2257-77

1

К1

Реле РЭС-49 РО4 569 421-00 РСО. 4153.011 ТУ

1

Жл1 ...Кл12

Клемма КП-1А

12

XI, Х2

Вилка РП15-15ШВ

2

SAI, SA2

Переключатель МТ-1

2

SB1 .. SB8

Кнопка КМ1-1

3

(ПРИЛОЖЕНИЕ 4.

ПЕРЕЧЕНЬ

элементов электрической схемы секундомера СТЦ-2

Позиц. обозначение

Наименование

Кол.

Примечание

РЕЗИСТОРЫ

R1

СЗ-14-0,5-10 МОм ± 20% ОЖО. 467.162 ТУ 467.162 ТУ

1

R2, R3

МЛТ-0,1215-100 кОм ± 101%

ОЖО. 467.180 ТУ

2

R4

МЛТА1126-27 к'ОМ ± 10%

1

R5

МЛТ-0,135-2 кОм ± 10%

Д

R6

МЛТ-0,125-200 кОм ± 10%

,1

R7

МЛТ-0,125-5,6 кОм ± 1(0%

11

R8

МЛТ-0,125-100 кОм ± 10%

1

R9

МЛТ-0,25-1 кОм ± 10%

il

R10

МЛТ-0,126-27 кОм ± 10%

|1

R11

МЛТ-0,1.25-47 кОм ± ,10%

1

R12

МЛТ-0,125-100 кОм ± 10%

а

R13

МЛТ-0,125-680, Ом ± 10%

д

R14

МЛТ-0,1105-100 кОм ± 10%

1

R15, R16

МЛТ-0,125-100 кОм ± 10%

1(2

входят в

SA1 1.. .

SA1.6

RI7

МЛ Т-0,12547 кОм ± 10%

.1

R18

МЛТ-0,,1215-22 кОм ± 10%

а

R19

МЛТ-0,1126-10 кОм ± 10%

д

R20

МЛТ-0,126-1,8 кОм ± ,10%

д

R2H

МЛТ-0,126-38 кОм ± 10%

,1

R22

МЛТ-0,125.20 кОм ± ,10%

Д

R23

МЛТ.0,1.25-100 кОм ± 10%

,1

R24

Резистор проволочный 0,2 Ом

1

R25

МЛТ.0,,125-750 Ом ± 10%

1

R26... R39

МЛТ-0,126.47 кОм±10%

14

R40

МЛТ-0,25-8,2 кОм ±1.0%

1

R41

СП13-39-1-470 Ом±201%

ОЖО. 468.354 ТУ

1

Позиц. обозначение

Наименование

Кол.

(Примечание

R42

МЛТ-0,25-330 Ом±Ю% ОЖО. 467

480 ТУ

1

R43

МЛТ-0,Еб.бЮ Ом±Ю%

1

R44

„МЛ Т.0,125-100 кОм±ТО%

1

R45

МЛТ-ОЛ05-Ю кОм±,Ю%

1

R46

МЛГГ-О,125-68 кОм ± 10 %

1

R47

МЛТ.0,125.56 кОм ±10%

1

R48

МЛТ-0,1125-10 кОм± 10%

1

Конденсаторы

С1

К)ПК-МП-8/ЗО ОЖО 460.207 ТУ

1

С2

КТ1-М750-8.2 пФ±5%

ОЖО. 460.206 ТУ

1

СЗ

KI10.7BjH90-0.015 мкФ1®о % ОЖО.

4

460.208 ТУ

С4

К10-7В-Н30-680 пФ±20%

1

Со

КЮ-7В-М1500-390 пФ±20%

4

С6

К1О-7В-Н0О-ЮЮО пФ^2°0 %

4

С7

КЮ-7В-Н9О 0,033 мкФ±20%

1

С8

К10-7В-Н90.0,015 мю Ф1|о %

4

С9

К50-35-63 В-47 мкФ ОЖО. 464. 2114. ТУ

1

СЮ

К-50-35-16 В400 мкФ

1

СП

К.50-35-25 В-100 мкФ

1

С12

■К50-35.25В-220 мк Ф

1

С13

К50-35-4О В-200 мкФ

1

С14

iK10.7B-H90-0.015 мкФ^ % ОЖО.

1

460.1208 ТУ

С15, С16

КБ'П-Р-500В-10А-0,022 мкФ±10%

ОЖО.462.ЮЗ ТУ

2

С17

iK10.7B-H30^1000 пФ    %ОЖО.

460 208 ТУ

1

Позшн. обозначение

Наименование

Кол.

Примечание

С18, G19

КЮ.7В-НЗО-1500 пФ±!$%

2

С20

К10.7В-Н90-0.022 мк Ф ±120%

1

УД1 ...

УД5

Диод полупроводниковый КД522Б дРЗ.362.026 ТУ

6

УД6

Светодиод АЛ307БМ аАО.336.076 ТУ

1

УД7...

УД13

Диод полупроводниковый КД522Б дРЗ.362.029 ТУ

7

УД14, УД15

Стабилитрон Д8114В аАО.336.207 ТУ

2

УД16

Стабилитрон КС518А

аАО.336.022 ТУ

1

УД1-7 ...

УД20

Диод полупроводниковый КД106А аАО.336.222 ТУ

4

УД21 ...

УД24

Диод полупроводниковый КД102А

ТГ3.362.083 ТУ

4

УДйб

УД80 ‘

Диод полупроводниковый КД522Б

1ДР3.362.029 ТУ

6

Транзисторы

VT9

.КТ315Е ЖК3.365.200 ТУ

1

VT1

IKT301E а АО .336.673 ТУ

1

VT2

КТ315Е ЖК3.365Д00 ТУ

1

VT3, VT4

КТ50ЙВ аАО.306.1812 ТУ

2

УТ5

КТЙ27В аАО.336.356 ТУ

1

VT6

КТ814А аАО.336.184 ТУ

1

VT7

КТ5О2В аАО.336.182 ТУ

1

VT8

КТ5ОЗД аАО.336.183 ТУ

1

Микросхемы

ДА1 ...

ДА4

К190КТ21П 6К0.348.020 ТУ

4

ДД1

К561ИЕ8 6KOJ348.467 ТУ14

1

ДД2

1К561ЛА7 6КО.348.457 ТУ И

1

ддз

УТП-С10А ТУ 25-10 (ЩЗ.480.0214)-

82

1

Позиц. обозначение

Наименование

Кол.

Примечание

ДД4

К561ТМ2 6КО .348.457 ТУ11

1

ДД5, ДД6

G

К161КН1А 6KO.348.30t7 ТУ

Резонатор кварцевый

РК207СР.7ВТ.999,9 кГц ОДО 338 066 ТУ

2

1

НА

Звонок пьезокерамический ЗП-З

1

HG

.Индикатор ИЛ Ц1-8/8 ОДО 339

628 ТУ

1

и

Оптрон АОД101А аАО.336.070 ТУ

1

LI. L2

Катушка гИ6.122.073

2

XS1

Розетка РП15^213ПВФ ГЕО 364 160

ТУ

1

XS2

Розетка РП15.15ГВФ

Переключатели

1

SA1

ПП7-6 (6Л) ОЮО.360.074 ТУ

1

платы в переключателе заменены на платы гИ7.

Ш2.342

SA2

П2Т.1-1 ОЮО.860.0218 ТУ

1

SA3

П1Т-1-1

1

SB1

П2К.Н-1.16-4-Ч ЕЩО.360.037 ТУ

1

SB2, SB3

П2К-НЛ .15-2.ч

2

SB4

!Л2К-С2-1.1б-а-ч

1

SB5

П2К-С2-1.16-2.К

1

SB6. SB7

П2К-С2И. .16-2-4

2

SB8

П2К-Н-1.15-2.4

1

SB9

П2К.С2Л.15-2-Ч

1

TV

Трансформатор гИ5.700.003

1

FU

Вставка плавкая ВП1-14\25 А

АГО.481.303 ТУ

1

элепентоб электрической схемы узла логики на плате 2.455

Установка элементов электрической схемы и зла питания на плате 2.462

ОПИСЬ

ремонтного комплекта для секундомера СТЦ-2 на 50 шт. изделий

ГИ2.815.033 РД

Поз.

Обозначение

Наименование

Кол.

Стоимость ед. изд.

в руб.

Масса

1 шт., г

Примечание

1.

гИб.730.174

Сборочные единицы Плата

1

2.

гИ6.730.273

Плата

1

3.

гИб.7130.263

Плата

1

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИИ

Я

со

Номера листов (страниц)

Всего листов (страниц) в докум.

1

докум.

Входящий № сопроводительного докум и дата

Поди.

J

измененных

замененных

новых

аннулированных

1

У стан одна элементоб электрической схемы узла логики на плаге 2.455

4

±J LLLLt

Ттттттт

4. 27Ф 4 фл4- + ■+ -t -f- + 4 4 + 4 4-

х 4 4 4 4 4 4 3>Ъ2       е

H +++++I +

HZEH-

|+сго» |

ra атВерстий, 6которые распаяна! гнезда. хктаВ разъема xst ** Группа атберстий, ръ/е распаяно/ гнезда клагактобразъема XS2. '.rcrSue отВерстий конгаргам разъемоб де на S таблице

—1—

1

1

to             Cl

И

fd

ь>

■с

4

+

4

X

4

4

4-

4

4

4-

4

4

t-j- f t -t t -t

V4-4--H

*4

4-4+• 4 -Ц-!

мз •

4.444X44

■Xt4 114 1 Т>№     •

^Г'4-4 4-"4-4 Л

4

4

4

4

4

• 4ГязП4

G -+Гяз5~Н- 4 -H H2S H~

4

4

4-

-t-

4-

4

напер ыбюслия

лы'.ена

ВО

XS/1

43

XS/-2

46

XS/-3

47

XSf-4

46

XS1-5

51

XSf'6

53

XSf-7

55

XSt-8

39

XSt'9

42

XSf- Ю

45

xs/H

46

XSI-12

50

XSh/3

52

XSI-/4

XS1-/5

38

XSh 16

4!

XS/-17

ВВ

XSh13

77

XSII9

7/

XSh 20

74

XS/-2f

73

XSh 22

72

XS/-23

61

XS2-!

60

XS2 2

56

XS2 3

62

XS2-4

63

XS2-5

XS2-6

65

XS2-7

57

XS2-8

58

XS2 9

53

XS2KJ^

Перепашки петди, нентактами отбетнои части разъема %/_>

I шилмен me J

ПУСК

.cron

PfbEDC

<1

„цикл '

fie /W

A/V

К^К

Сигнал

Прим

V.

5

I

/

5

2'ЫС

2

и

Счет

4

8

ЪО

7

гз

6165

3

16

3

При Оис KpflHOC

6

18

Й;*;м

IU

00fc

6

9

Й;9\яз

При 4иг кре/нос

!6

/8

3

ти 0000/с

«ч V ? i

2

8

Счет

4

8

ОР

Ю

2 6ИС

ИЖ

7

19

НЫМ

/5

16

9

S

t

4

ИР

1

5

2'6НС

/

16

>

2

17

Счет

е

9

И *5, АЗ

7

13

6/; 65

Перемычка неидо , контактами отбетнцЦ части разъема Х2

«М

KMIOK

706

Сигнал

Прим

/|£

/Внутр

к г

Цепь

1

■ гРВ

2

Счет

3

23

4

pp

S

2' BBC

6

Й1, 15;JO

7

61; 69; 6 5

8

on

9

D’l

10

Тг CHI

н

Te. f счета

12

53

a

6t

«

66

!5

у час

16

i

/7

Ъаиин импулЪСЫ

!8

05

!9

6t,

20

Л2

2!

52

22

fiG

23

$4

кг

Цепь

!

дг

2

on

3

Пуск диет

4

Стоп диет

5

f диутр

6

Таймер ключ /-)

7

Таймер кллч'т J

8

ЧН8 диет

9

Апеи-н импульса:

to

-96

и

кг

Цепь

/

2206 50 Си

2

220В 60 Гц

/3 50 -Oh та Ан цикл

~~~~LГ7

37 ас • за 1

25]

•-

I учс5 !

I I 63

I \ч(5 г

12 J5 6

■> ЭГ.2 t

/ЗГ1

ЗЯ -У7Г 4-i

w     . С ‘

SO UC3-2 \ ------gi м J>~5 и ;

АО 40 ■ J

2? &

_ Л

А7     ■4'

<:     Л

У -ё>‘ ч г ттб-f; —■ 4s лг /4 71 ттъ'/г . "JL

57ГГ

■' ^8

i1

i z

1 ,

1 .

/1

4,У- i 5b

!

*

etCiUJ юим

~—^1

Л*4>

Л12 .

„сеть

22 сеть

ТАйп j6ifK

гчаниеНои так Выполнен проходом HBM ■ рт2

2 Питание микросхем

Обозначение микросхем

нН БыЪсОоб ми крае кем

■246

on

DD5-, РР6

9

!

Mt... 7) ли

-

-

1

dD!

S

16

^2,212)6

7

/4

з. Контакт5 разъема ХЛ>/ 2 соединен с контигами /2 20.23 vepee диоды по ГМ В. 605.002- 02 согласно схеме ■

Г t Г'!' 1 *" Л КОН,Г,ЧКТУ 6

Ж 2Б ZE Ж Ж VD25... VO29

л кчнтактан

12 20 21 22 23 ДвННЫе QOMOTOK

Данные идмоюк

Обпагпки

f

'" И

И

И

Марка. нроВодо

ПЭ Тб -2

Аиамр to /‘Doбоба, мм уое.ч                   .

009

020

0,20

020

0/6

0/6

Номера бсибоиой

12

5-4

Ч-5

6-7

6-9

9-Ю

Числа биткоё

2990

40

40

/85

305

305

(шрьгиблепие Он ’Ю,

9S5

f.8

(6

/9

/9

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
