Методика поверки «СЧЕТЧИКИ ВОДЫ КРЫЛЬЧАТЫЕ СТРУМЕНЬ» (МП 2245-2012)

УТВЕРЖДАЮ

Система обеспечения единства измерений Республики Беларусь

Счетчики воды крыльчатые «Струмень»

Методика поверки

МРБ МП.

РАЗРАБОТАНО

Технический директор

Н.А. Гончар

/У_______2012 г.

ОО «Гран-Система-С»

Зам. гл. метролога

НПООО «Гран-Система-С»

О.П. Гатальская Z⁷-/           2012 г.

Настоящая методика поверки (далее по тексту - МП) распространяется на счетчики воды крыльчатые «СТРУМЕНЬ» (далее по тексту - счетчики), изготавливаемые НПООО «Гран-Система-С» по ТУ BY 100832277.006-2008, и устанавливает методы и средства их первичной и периодической поверок.

Счетчики предназначенные для измерения объема питьевой воды при температуре воды от 0,1 °C до 30 °C (счетчики температурного класса ТЗО) или объема воды в системах горячего водоснабжения в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства, протекающей по трубопроводу при температуре воды 0,1 °C до 90 °C (счетчики температурного класса Т90) и давлении не более 1,0 МПа.

Счетчики могут использоваться для коммерческого учета воды.

Счетчики имеют исполнения в зависимости от номинального диаметра (DN15; DN20), постоянного значения расхода (1,6; 2,5; 4 м³/ч), защиты от воздействия статического магнитного поля (напряженностью до 100 кА/м и до 400 кА/м) и соотношения R (R50; R40; R31,5; R25).

Основные технические характеристики счетчиков воды приведены в таблице 1.

^хранении

Таблица 1

Первичная поверка счетчиков проводится при выпуске из пр ремонта. Периодическая поверка счетчиков проводится при эксплуа ________{__}

Межповерочный интервал при использовании в сфере закон^^^те^^'^М'^етрол^)-гии не более 48 мес.                                                             ^{11 н}°Р'’^а™^в.“?и

мента»¹¹¹¹

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 2.

Таблица 2

• 1.2 Если при выполнении хотя бы одной из операций таблицы 2 будет установлено несоответствие счетчика установленным требованиям, счетчик признается непригодным к эксплуатации.

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 3.

  2.2 Все средства поверки должны быть дарственной метрологической службы и иметь (аттестации).

  действующие свидетельства о Поверке



Таблица 3

(аттестм^^У-брРаца^ госу-

• 3.1  К поверке счетчиков допускаются лица, изучившие эксплуатационную документацию на средства поверки, счетчики, обученные по специальной программе, изучившие настоящую методику поверки и допущенные к проведению работ в установленном порядке.

• 4.1  При проведении поверки должны быть соблюдены требования по охране труда в соответствии с ТКП 181-2009 «Правилами технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда при работе в электроустановках», действующими на территории Республики Беларусь.

• 5.1  При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20±5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 86,0 до 106,7 кПа;

• - внешние электрические и магнитные поля (кроме земного) отсутствуют;

• - вибрация и тряска, влияющие на работу приборов, отсутствуют;

• - поверочная среда - вода;

• - рабочее положение счетчика - горизонтальное;

• - температура поверочной среды (20±10) °C.

• 6.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие паспорта на поверяемый счетчик;

• - проверить наличие средств поверки и вспомогательного оборудования в соответствии с таблицей 3;

• - проверить наличие действующих свидетельств о поверке (аттестации) или отметок о поверке;

• - проверить соблюдение условий по п. 5 настоящей методики.

• 6.2  Перед проведением поверки СИ, входящие в состав поверочного оборудования, и поверяемые счетчики должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

• 7 Проведение поверки

• 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

• -  отсутствие коррозии на корпусе счетчика;                            ^н ■

• - отсутствие механических повреждений и дефектов, препятстеующих чтению надписей и снятию показаний, а также влияющих на его работоспособность; '

- .4 из8

- отсутствие осадка на внутреннем покрытии счетчика (при периодической поверке).

• 7.2.1 Проверка работоспособности счетчиков проводится после их монтажа на установку поверочную в соответствии с требованиями эксплуатационной документации на них.

• 7.2.2 При опробовании должно быть установлено соответствие счетчика следующим требованиям:

• - наличие вращения сигнальной звездочки при пропускании расхода воды через счетчик, значение которого соответствует значению порога чувствительности;

• - отсутствие изменения показаний счетчика при отсутствии расхода.

• 7.3.1 Проверка прочности и герметичности счетчиков проводиться на установке поверочной для счетчиков воды или специальном стенде путем подачи воды в полость трубы счетчика под давлением 1,6 МПа в течение 1 минуты.

• 7.3.2 Давление контролировать по манометру.

• 7.3.3 Счетчики считают выдержавшими испытание, если в течение 1 минуты не наблюдается падения давления, отсутствует течь и каплеобразование на наружной поверхности корпуса счетчиков.

Примечание - Допускается подтверждение герметичности актом предприятия-изготовителя или предприятия, проводившего ремонт.

• 7.4.1 Относительную погрешность счетчиков определяют в точках поверки диапазона измерений:

1) Qi < Q < 1,1-Qi; 2) Q₂ < Q < 1,1-Q₂; 3) 0,9Q₃ < Q < Q₃.

Значения расходов и минимальный объем проливки для номинального диаметра и постоянного значения расхода приведены в таблице 4.

• 7.4.2 При каждом поверочном расходе выполняют одно измерение.

• 7.4.3 Относительную погрешность счетчика определяют сравнением результатов измерения одного и того же объема воды поверяемым счетчиков и образцовой мерой вместимости поверочной установки.

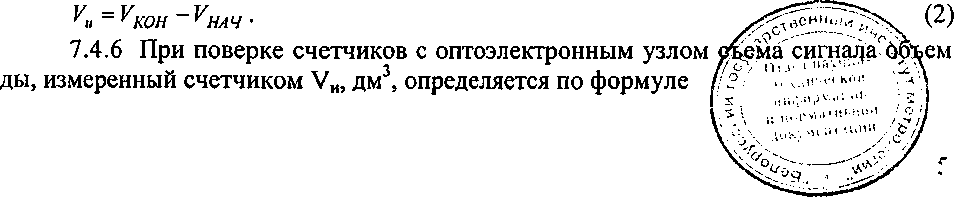

• 7.4.4 Относительная погрешность счетчиков 5, %, в каждой точке поверки определяется по формуле

•100,

во-

где N„ - количество импульсов, зарегистрированное счетчиком импульсов, имп.;

К - передаточный коэффициент, указанный на шкале счетчика, имп./м³.

Таблица 4

* - значения минимальных объемов проливки могут быть увеличены при периодической поверке для счетчиков и для счетчиков выпуска до 2014 года

• 7.4.7 Результаты поверки считаются положительными, если относительная погрешность не более пределов:

• - ±2 % в диапазоне Q₂ < Q < Q4 для воды, имеющей температуру < 30 °C;

• - ±3 % в диапазоне Q₂ < Q < Q4 для воды, имеющей температуру > 30 °C;

• - ±5 % в диапазоне Qi < Q < Q₂ для воды, значение температуры которой находится в пределах условий эксплуатации.

• 7.4.8  Если все погрешности в диапазоне измерений счетчика воды имеют одинаковый знак, по крайней мере одна из погрешностей, должна составлять меньше половины максимально допускаемой погрешности.

• 8.1   Все результаты поверки заносятся в протокол. Рекомендуемая форма протокола приведена в приложении Б.

• 8.2   При положительных результатах поверки:

• -  делается отметка в паспорте и (или) оформляется свщ^е^Щство о поДерке по

форме приложения Г ТКП 8.003-2011;                                    ‘^s V’.

• -  счетчик подлежит клеймению (приложение A).                     ;

• 8.3   При отрицательных результатах поверки счетчикШйрименёНйю не⁷допускается, выдается заключение о непригодности по форме приложвдйД^ЧКГЕ^ООЗ-го 11.

Приложение А (справочное)

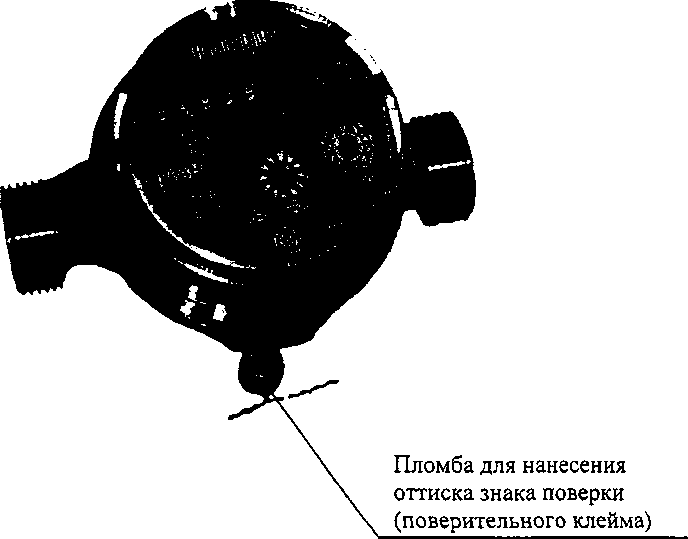

Рисунок А.1 - Место пломбирования счетчиков воды «СТРУМЕНЬ»

Приложение Б (рекомендуемое)

Рекомендуемая форма протокола поверки

Протокол поверки Xs______________

Счетчиков воды крыльчатых «Струмень»

Предприятие, проводившее поверку_______________________________________________

Место проведения поверки______________________________________________________

Тип счетчика воды_________________, номинальный диаметр_____.

Диапазон измерения: Оз м³/ч; R .

Обозначение методики поверки, на основании которой проводится поверка: МРБ МП.2245-2012 Условия поверки: температура___°C; давление___кПа; влажность___%; темп, воды____°C.

Средства поверки:

Результаты поверки:

Внешний осмотр: соответствует МП / не соответствует МП Проверка герметичности: соответствует МП / не соответствует МП

Заключение по результатам поверки____________________

годен (не годен)

Поверитель:____________________________________

(подпись и расшифровка подписи)

Ответственный за герметичность ______________________

(подпись и расшифровка подписи)

8 из 8
