СОГЛАСОВАНО

явного директора ^поллетрологии,

/ю обеспечению

ЙБУ «УРАЛТЕСТ»

Ю.М. Суханов

2019 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МОНИТОРЫ СИСТЕМНЫЕ МС

Методика поверки 36905-450-00 МП с изменением № 1

Екатеринбург 2019 г.

1 Область применения

Настоящая методика поверки распространяется на мониторы системные, и устанавливает порядок проведения первичной и периодической поверки.

Интервал между поверками - 7 лет.

Данная методика распространяется на ранее выпущенные мониторы системные МС (далее по тексту - мониторы).

(Измененная редакция, Изм. № 1).

2 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

7.1

+

4-

Подготовка к работе

7.2

4-

4-

Опробование

7.3

+

4-

Идентификация программного обеспечения

7.4

+

4-

Определение абсолютной погрешности при измерении и преобразовании частоты следования импульсов в скорость

7.5

+

4-

Определение абсолютной погрешности при измерении и преобразовании количества импульсов в пройденный путь

7.6

4-

4-

Если при проведении одной из операций, указанных в таблице 1, будет получен отрицательный результат, дальнейшую поверку прекращают.

(Измененная редакция, Изм. № 1).

3 Средства поверки

При проведении поверки мониторов должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

1

2

7.5; 7.6

Частотомер электронно-счетный 43-85/3

Счёт импульсов:     от 0 до 6,8-106 имп ± 1 имп;

Частота:             от 1 до 900 Гц        ± 0,1 %.

7.2-7.6

Термогигрометр электронный «CENTER», мод. 310, диапазон измерений относительной влажности от 10 до 100 %, абсолютная погрешность ±2,5 %; диапазон изменений температуры от -20 до +60 °C, абсолютная погрешность ±0,7 °C

1

2

7.2-7.6

Блок связи БС-КПА/БЛОК (далее - БС-КПА/БЛОК)

Наличие функции генерации электрических колебаний с частотой от 1 до 3000 Гц и функции генерации количества импульсов от 0 до 6,8-106 имп.

7.2-7.6

ПЭВМ типа IBM PC стандартной комплектации, оснащенная специализированным программным обеспечением «APPI_stand.exe» версии 2.5, входящим в комплект поставки

Для проведения поверки допускается применение других средств поверки, не

указанных в таблице 2, при условии обеспечения ими необходимой точности измерений.

(Измененная редакция, Изм. № I).

4 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие настоящую методику, руководство по эксплуатации на мониторы и средства поверки, имеющие квалификационную группу допуска по электробезопасности не ниже III при работе с электроустановками до 1000 В.

(Измененная редакция, Изм, № 1).

5 Требования безопасности

В целях обеспечения требований по электробезопасности при работе в электроустановках и проведении испытаний, необходимо перед началом проверок подключить защитное заземление.

К контуру заземления должны быть подключены соответствующие контакты розеток, с помощью которых осуществляется электропитание персонального компьютера и источника питания.

Перед выполнением поверки проводятся технические и организационные мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования.

(Измененная редакция, Изм, № 1)

6 Условия поверки

При проведении поверки должны обеспечиваться следующие условия:

  • - температура окружающего воздуха, °C                                25 ± 10;

  • - относительная влажность, не более, %                                      85;

(Измененная редакция, Изм. № 1).

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре проверяется:

  • - наличие и целостность пломб;

  • - соответствие комплектности и внешнего вида требованиям эксплуатационной документации;

  • - соответствие маркировки и заводского номера требованиям эксплуатационной документации;

  • - отсутствие механических повреждений;

  • - целостность разъемов;

  • - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов.

Результаты считают положительными, если выполняются все условия внешнего осмотра.

(Измененная редакция, Изм. № 1).

7.2 Подготовка к работе

Собрать схему поверки в соответствии с приложением А. Включить БС-КПА/БЛОК. Запустить программу «APPI_stand.exe». В меню «Настройка» выбрать подменю «Скорость CAN1» и задать значение «100 кбит/с». Затем выбрать подменю «Скорость CAN4» и задать значение «50 кбит/с». В меню «Настройка» выбрать «Источник питания» и указать «12 В» («24 В» или «50 В» в зависимости от модификации монитора). В меню «Окна» выбрать «Напряжение». В появившемся окне «Напряжение» выбрать «12 В» («24 В» или «50 В») (см. Рисунок 1).

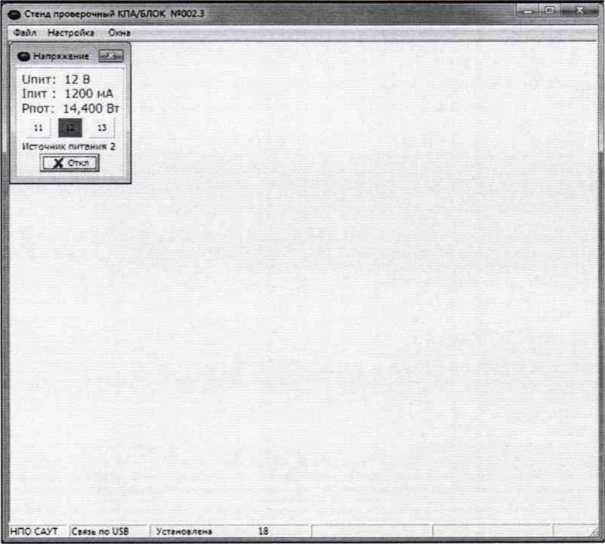

Рисунок 1 - Окно выбора напряжения питания

На экране монитора появится загрузочное окно. (Измененная редакция, Изм. № 1).

7.3 Опробование

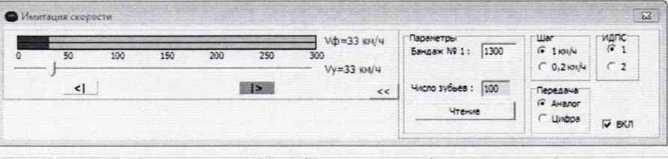

На мониторе выбрать режим движения «П». В меню «Окна» программы «APPI_stand.exe» нажать «Скорость». В появившемся окне «Имитация скорости» (см. Рисунок 2) нажать кнопку «»>». В разделе «ИДПС» выбрать значение «1». Нажать кнопку «Чтение». В поле ввода «Бандаж № 1» должно появиться значение, отличное от нуля.

Бегунком задать значение скорости «Vy» отличное от нуля и не превышающее Vmax. При этом контролируют появление на экране монитора индикации скорости.

Q Crtn* промргчи.й КЛА/БЛОК №002.3

Файл Настрсйк* Оки*

Q Нмрпс&ше £3 !

11пит: 12 В 1пит : 1328 мА

  • I   Рлот: 15,936 Вт

    Л. ■ “

    • II  Источник питания 2

    X |

    ЧПОСШ CtctnoUSS           140

    Рисунок 2 - Опробование правильности функционирования монитора Результаты опробования считают положительными, если на экране монитора происходит индикация скорости.

    (Измененная редакция, Изм. № 1),

7.4 Идентификация программного обеспечения

В меню «Окна» выбрать «Имитация сигналов». В появившемся окне «Имитация внешних сигналов» (см. Рисунок 3) выбрать вкладку «№ Версий». В блоке «Настройка» выбрать «БЛОК» и нажать кнопку «Отключено». После этого нажать кнопку «Запрос».

Q Степд           КЛДуЬЛОК NKJ02 3

Файл На<гр©Ли Огнл

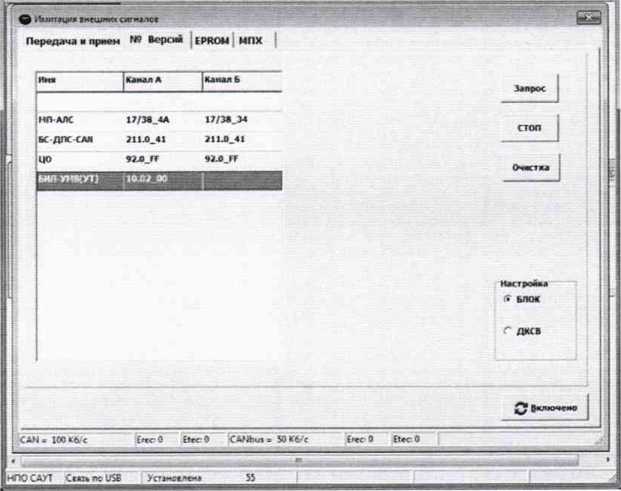

Рисунок 3 - Проверка идентификационных данных программного обеспечения

Сравнить идентификационные данные программного обеспечения (далее по тексту -ПО) в окне программы с указанными в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

БИЛ-УМВ(УТ)

Номер версии (идентификационный номер) ПО

не ниже 10.02

Результаты считают положительными, если идентификационные данные ПО соответствуют приведённым в таблице 3.

(Измененная редакция, Изм. № 1).

7.5 Определение абсолютной погрешности при измерении и преобразовании частоты следования импульсов в скорость

Абсолютную погрешность при измерении и преобразовании частоты следования импульсов в скорость определяют, путём сравнения расчетного и измеренного значений скорости.

Монитор преобразовывает частоту следования импульсов в скорость движения в диапазоне от 0 до Vmax с дискретностью 1 км/ч. Верхнюю границу диапазона преобразований частоты следования импульсов в скорость Vmax, км/ч (Vmax не должна быть более 300 км/ч) рассчитывают по формуле

(1) к

где, D - диаметр бандажа, мм;

к - число импульсов на оборот колеса, шт.

Включить частотомер в режиме измерений частоты, выставить уровень запуска +2,5 В, и активировать фильтр низких частот. В окне «Имитация скорости» (см. Рисунок 2) в подменю параметра «Шаг» выбрать значение «0,2 км/ч», затем в подменю параметра «Передача» выбрать значение «Аналог». Бегунком задать скорость Vy, км/ч. Измерения проводятся в точках 0,1; 0,25; 0,5; 0,75 и 1,0 от Vmax при считанных из памяти прибора значениях Du к.

Считать значение частоты, измеренное частотомером, и измеренное значение скорости, отображённое на экране монитора.

Абсолютную погрешность AV, км/ч, вычисляют по формуле

AV = V^-Vpoc4,                        (2)

где,    VWiM - измеренное значение скорости, считанное с экрана монитора, км/ч;

Vрасч - расчетное значение скорости, км/ч, вычисленное по формуле где, D - диаметр бандажа, мм (определяется автоматически в окне «Имитация скорости» в подменю «Параметры» - «Бандаж №1:»);

расч

= 3,6- 7С •

D

Ш’к

(3)

f - частота следования импульсов, измеренная частотомером, Гц;

л - принимается равным 3,141592654 (для получения точного результата измерений число л необходимо принимать с точностью до 9-го знака);

к - количество зубьев датчика угла поворота, шт. (определяется автоматически в окне «Имитация скорости» в подменю «Параметры» - «Число зубьев:»).

Результаты считают положительными, если абсолютная погрешность находится в интервале ±1,2 км/ч.

(Измененная редакция, Изм. № 1).

7.6 Определение абсолютной погрешности при измерении и преобразовании количества импульсов в пройденный путь

Абсолютную погрешность при измерении и преобразовании количества импульсов в пройденный путь определяют, путём сравнения измеренного и расчетного значений пройденного пути.

Перед включением имитации скорости рассчитать координату начала отсчета пройденного пути SHa4, м по формуле

SHa4 = х • 1 000 + р • 100 + h,                               (4)

где, х - целое число километров, км;

р - целое число пикетов, пк;

h - целое число метров, м;

х, р и h - отображаются в окне монитора перед буквами «км», «пк» и «м» -соответственно.

Перевести частотомер в режим счета импульсов. В окне «Имитация скорости» снять галочку «ВКЛ» и установить скорость 40 км/ч. После этого установить галочку «ВКЛ». Убедиться в наличии индикации скорости на экране монитора. Выдержав прибор не менее 10 секунд, убрать галочку «ВКЛ». После этого рассчитать конечную координату отсчета пройденного пути SK0H, м по формуле

SKOH = x- т+р - Ш + h.                    (5)

Измеренное значение пройденного пути SU3.M, м определяется, как разность между координатами конца и начала отсчета по формуле

(6)

По количеству измеренных частотомером импульсов рассчитать расчетное значение пройденного пути SpaC4, м, по формуле

=/Г'1000 А                             (7)

где, D - диаметр бандажа, мм;

к - количество зубьев датчика, шт.;

У - число импульсов, измеренных частотомером, имп.

Абсолютную погрешность AS, м, вычисляют по формуле

AS = ±( Sk3.M - Spacu) ,                              (8)

Измерения повторить три раза.

Результаты считают положительными, если абсолютная погрешность находится в интервале ±(1+1,25-10’3 S^) м.

(Измененная редакция, Изм. № 1).

8 Оформление результатов поверки

Результаты поверки заносят в протокол поверки, рекомендуемая форма которого приведена в приложении Б.

При положительном результате первичной поверки оформляют свидетельство о поверке и (или) делают запись в паспорте, заверенную подписью поверителя и знаком поверки.

При положительном результате периодической поверки оформляют свидетельство о поверке.

При отрицательном результате поверки оформляют извещение о непригодности с указанием причин непригодности.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ А

(обязательное)

Схема поверки

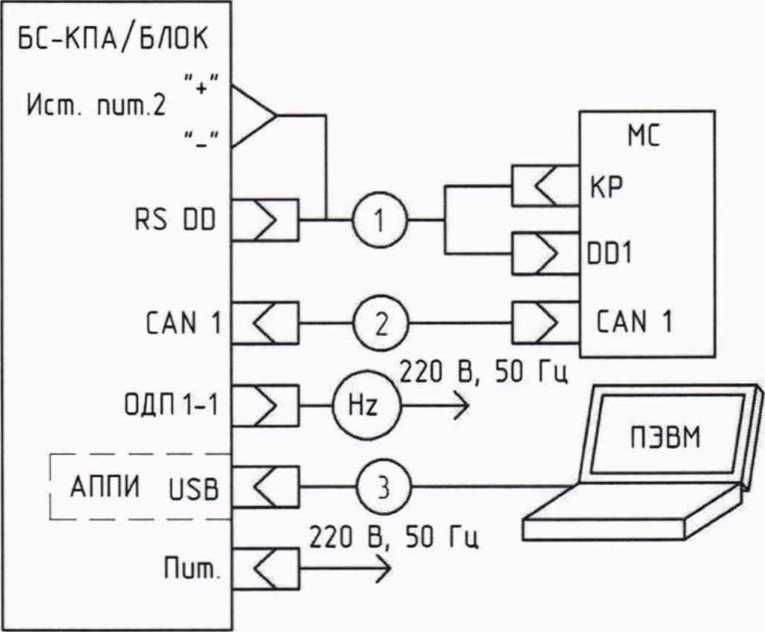

Рисунок А.1 - Схема поверки монитора системного МС

Обозначение

Расшифровка

МС

Монитор системный МС

Hz

Частотомер электронно-счетный 43-85/3

БС-КПА/БЛОК

Блок связи БС-КПА/БЛОК

ПЭВМ

ПЭВМ типа IBM PC стандартной комплектации

1

Кабель 1 13Г.83.30.00*

2

Кабель MV 11 Г.28.21.00

3

Кабель USB 2.0 А(М) - В(М)

Примечания:

* Допускается замена на кабель КХ 11 Г.28.25.00

** вход ОДП 1-1 БС-КПА/БЛОК соответствует входу ИД 1-1 *** вход DD1 МС соответствует входу RS-485

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Форма протокола поверки

Протокол поверки №_______

Монитор системный МС зав. №___________

Принадлежит______________________________________________________________

Средства поверки__________________________________________________________________

Таблица Б.1 - Условия поверки

- температура окружающего воздуха, ° С

- относительная влажность, %

Результат внешнего осмотра__________________________________________

соответствует, не соответствует

Результат опробования__________________________________________

соответствует, не соответствует

Результат идентификации программного обеспечения__________________________________

соответствует, не соответствует

Таблица Б.2 - Результаты определения абсолютной погрешности при измерении и преобразовании частоты следования импульсов в скорость

Значение скорости, устанавливаемое в окне «Имитация скорости» Vy, км/ч

Частота следования импульсов, измеренная частотомером /Гц

Диаметр бандажа, мм

Количество зубьев датчика скорости, шт

Расчетное значение скорости Vpocw, км/ч

Измеренное значение скорости на экране монитора VU1M, км/ч

Абсолютная погрешность AV, км/ч

Пределы допускаемой абсолютной погрешности AVa>„, км/ч

±1,2

Таблица Б.З - Результаты определения абсолютной погрешности при измерении и преобразовании количества импульсов в пройденный путь

Число импульсов, измеренное частотомером

^часпн еД

Расчетное значение пройденного пути Spacvi Ч

Начальная координата

Конечная координата

Измеренное значение пройденного пути Shjm, Ч

Абсолютная погрешность,

AS, м

Пределы допускаемой абсолютной погрешности

ASoon, м

X

Р

h

^начч

М

X

Р

h

^конечч

М

Заключение________________________

годен / не годен

Поверитель_____________/______________

подпись           ФИО

Дата поверки «___»__________________20___г.

(Измененная редакция, Изм, № 1).
