Термоподвеска ТП-032

Методика поверки

АСКТ.405512.051 МП

Воронеж

2015 г.

  • 2 Настоящая методика распространяется на термоподвеску ТП-032 (далее - ТП-032) и устанавливает операции поверки при выпуске из производства и в эксплуатации.

Поверку проводят органы Государственной метрологической службы и метрологические службы, аккредитованные на данный вид деятельности.

Интервал между поверками - 4 года.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

5.1

+

+

2. Проверка электрического сопротивления изоляции

5.2

+

+

3. Проверка электрической прочности изоляции

5.2

+

4. Определение отклонения сопротивления термоподвесок от НСХ в температурном эквиваленте

5.3

+

+

  • 1.2 Поверку прекращают при получении отрицательных результатов при проведении той или иной операции.

2 Средства поверки

При проведении поверки должны применяться средства измерения и оборудование, приведенные в таблице 2.

Таблица 2

Номер пункта методики

Наименование средства поверки и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

5.2

Измеритель сопротивления изоляции MIC 2500

5.2

Установка пробойная УПУ- 10

5.3

Калибратор- измеритель унифицированных сигналов эталонный ИКСУ- 260.

Многоканальный прецизионный измеритель/регулятор температуры МИТ8.10.

Многоканальный прецизионный измеритель/регулятор температуры МИТ8.5.

Термометр сопротивления ТСПТ-300-065 к.д. А

Примечание - Допускается применение средств, не приведенных в перечне, но обеспечивающих определение метрологических характеристик с требуемой точностью и поверенных (аттестованных) в установленном порядке

2.1 Средства поверки, указанные в таблице, должны иметь действующие свидетельства о поверке и (или) знак поверки.

3 Требования безопасности
  • 3.1 К работе с ТП-032 допускаются лица, имеющие необходимую квалификацию, обученные правилам техники безопасности при работе в условиях измерения температуры растительного сырья, и продуктов его переработки при хранении в складах силосного типа, изучившие ЭД на ТП-032 и средства поверки.

3

  • 3.2 При подготовке и проведении поверки необходимо соблюдать требования ГОСТ 12.3.019-80, "Правил технической эксплуатации электроустановок потребителей", "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Ростехнадзором, в части применения на взрывоопасных производственных объектах.

4 Условия поверки и подготовка к ней
  • 4.1 Условия поверки должны быть соблюдены:

  • - температура окружающей среды (20 ± 10) °C;

  • - относительная влажность воздуха до 80 %;

  • 4.2 Подготовка к поверке.

    • 4.2.1 Внешний осмотр ТП-032. При внешнем осмотре проверяют:

  • - наличие маркировки и соответствие её руководству по эксплуатации АСКТ.405512.051 РЭ;

  • - отсутствие пыли и продуктов хранения в корпусе ТП.

Средства поверки должны быть подготовлены к работе в соответствии с эксплуатационной документацией.

  • 4.2.1 Подготовка к первичной поверке

  • 4.2.2.1  На ТП-032 ставят метки в местах расположения чувствительных элементов. ТП-032 сворачивают в бухты и помещают в климатическую камеру или термостатированное помещение. Эталонный термометр размещают в центре бухты.

  • 4.2.2.2 Схемы расположения шести ЧЭ в ТП-032 приведена в приложении А. Если в ТП-032 иное количество ЧЭ, то расстояние L2 определяют аналогично, приведенному на рисунке А.1. Примечание - Если ТП-032 будут помещены в термостатируемом помещении, температуру измеряют внутри бухты и по внешней окружности бухты вблизи ЧЭ. Значения температуры не должны отличаться более чем на 0,1 °C.

  • 4.2.2.3 ТП-032 подключают к средству поверки с помощью приспособления для поверки термоподвески (далее -- Псб). В случае отсутствия приспособления для подключения термоподвески средство поверки подключают поочередно к контактам 1-7, 2-7, 3-7, 4-7, 5-7, 6-7 (для ТП-032 имеющей шесть ЧЭ).

4.2.2 Подготовка к периодической поверке.

  • 4.2.3.1  Резервуар склада силосного типа (далее - силос) освобождают от продукта, закрывают задвижки на самотеках из силосов. Закрывают засыпные окна, и накрывают их любым материалом, исключающим возникновение сквозняка. В таких условиях ТП-032 выдерживают не менее 2 ч.

  • 4.2.3.2 На кабель эталонного термометра наносят метки в соответствии с уровнями расположения чувствительных элементов (далее - ЧЭ) в поверяемой ТП-032.

  • 4.2.3.3  Подключение ТП-032 к средству поверки аналогично 4.2.2.3.

5 Проведение поверки
  • 5.1 Проверка электрического сопротивления изоляции ТП-032

Электрическое сопротивление изоляции проверяют при помощи мегаомметра с погрешностью не превышающей ± 5 % от измеряемого сопротивления, при испытательном напряжении 100 В постоянного тока. Отсчет сопротивления изоляции следует осуществлять после первой минуты с момента включения измерительного прибора. Напряжение прикладывают между накоротко замкнутыми выводными контактами разъема и металлической частью корпуса; между накоротко замкнутыми выводными контактами разъема и защитной оболочкой ТП. Сопротивление изоляции ТП-032 должно быть не менее:

  • - 100 МОм при температуре от 15 до 35 °C и относительной влажности более 80 %;

  • - 20 МОм при температуре от 35 °C до 70 °C.

Электрическая прочность изоляции.

Прилагают испытательное напряжение 250 В частотой 50 Гц между клеммами ТС и его корпусом и выдерживают это напряжение в течение 1 мин. Измеряют электрическое сопротивление изоляции. Значение электрического сопротивления изоляции при комнатной температуре (20 + 5) С должно не менее 100 МОм

  • 5.2 Определение отклонения сопротивления термоподвесок от НСХ в температурном эквиваленте

  • 5.3.1 Определение отклонения сопротивления термоподвесок от НСХ в температурном эквиваленте при первичной поверке.

Определяют сопротивление ЧЭ, поочередно переключая Псб с одного ЧЭ на другой. Одновременно снимаются показания температуры с измерителя температуры. Пересчет сопротивления ЧЭ в температуру производится по формулам:

Для диапазона измерений от минус 180 °C до 0 °C:

(1)

Rt=Ro[l +At+Bt(t+ 6,7 °C) +Ct3]. 1

Для диапазона измерений от 0 °C до 200 °C:

Rt=Ro[l +At],

Где:

Rt— сопротивление ЧЭ, Ом, при температуре t,°C;

Ro — номинальное сопротивление ЧЭ, Ом, при температуре 0 °C.

Значения постоянный следующие:

А = 4,28 • 10’3 °C’1;

В = —6,2032 • 10’7 °C’2;

С = 8,5154 • 1О10 °C 3.

Формулы для расчета номинальной статической характеристики.

НСХ ТС и ЧЭ в пределах диапазона измерений рассчитывают по следующим формулам:

Вычисляют температуру ЧЭ по обратной функции НСХ в соответствии с приложением Б ГОСТ 6651 -2009 для Ro = 50 Ом (Rn = 53 Ом) и а = 0,00428 °CЛ

Отклонение от НСХ А7,, °C, каждого ЧЭ в температурном эквиваленте определяют по формуле:

(2)

где /, - значения температуры /-го ЧЭ, °C.

/э - значение температуры наиболее близко расположенного эталонного термометра к ЧЭ, °C. Отклонение сопротивления от НСХ в температурном эквиваленте Др , °C, оценивают максимальным значением из полученного ряда по формуле:

Др - maxlH^I

* 5

Отклонение сопротивления от НСХ в температурном эквиваленте не должно превышать ± 2 °C.

  • 5.3.2 Определение отклонения сопротивления термоподвесок от НСХ в температурном эквиваленте при периодической поверке.

В силос в непосредственной близости от термоподвески опускают термопреобразователь сопротивления. Выдерживают не менее 10 мин и снимают показания с измерителя температуры и соответствующего ЧЭ по методике 5.3.1. Определяют отклонение сопротивления от НСХ по формуле (1). Аналогично определяют отклонения сопротивления от НСХ для других ЧЭ, расположенных в ТП-032, поднимая термопреобразователь сопротивления на уровень ЧЭ. Отклонение сопротивления от НСХ в температурном эквиваленте А-/- °C оценивают по формуле (2). Отклонение сопротивления от НСХ в температурном эквиваленте не должно превышать ± 2 °C.

6 Оформление результатов поверки
  • 6.1 Положительные результаты первичной и периодической поверки ТП-032 удостоверяются знаком поверки и (или) свидетельством о поверке, и (или) записью в паспорте (формуляре) СИ, заверяемой подписью поверителя и знаком поверки в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815.

  • 6.2 Если ТП-032 по результатам поверки, признано непригодным к применению, выписывается извещение о непригодности к применению в соответствии с приказом Минпромторга России от

02 июля 2015 г. № 1815.

Заведующий лабораторией

Макаров

Приложение А

(справочное)

АСКТ.405512.051 ПС, м;

L1 - расстояние от корпуса термоподвески ТП-032 до ЧЭ6, указанное в таблице А.1, м;

L2 - расстояние между чувствительными элементами, м

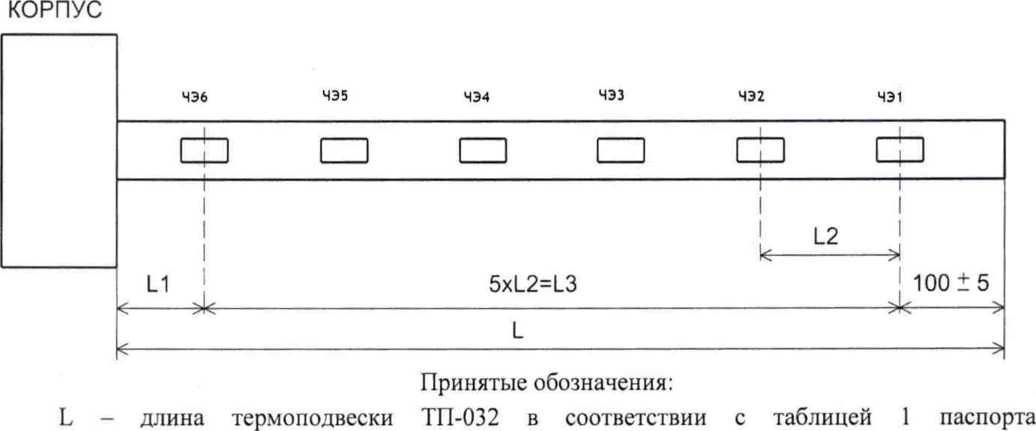

Рисунок А.1 - Схема расположения ЧЭ в ТП-032

Таблица А.1

Обозначение

исполнения ТП-032

Расстояние от корпуса термоподвески ТП-032 до ЧЭ6, м

ТП-032- 6

1,2

ТП-032-8

1,4

ТП-032-10

1,4

ТП-032-12

1,4

ТП-032-14

1,4

ТП-032-16

1,9

ТП-032-18

1,9

ТП-032-22

2,3

ТП-032-24

2,9

ТП-032-28

2,9

ТП-032-32

3,4

ТП-032-40

4,9
