Инструкция

Каналы измерительные системы контроля, управления и защиты СУ-443ЛИ-2 ТЯБК.468266.001 -03

Методика поверки

ТЯБК.468266.001-03 МП

2017 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (далее — МП) устанавливает порядок проведения и оформления результатов поверки каналов измерительных системы контроля, управления и защиты СУ-443ЛИ-2 ТЯБК.468266.001-03, (далее - ИК системы) и устанавливает методику их первичной и периодической поверок.

  • 1.2 Измерительным каналом считаются элементы

  • 1.3 При проведении периодической поверки допускается проводить поверку отдельных ИК системы в соответствии с письменным заявлением владельца, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 1.4 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

№ пункта

МП

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение относительной погрешности ИК напряжения постоянного тока

Количество ИК-64

7.3

да

нет

3 СРЕДСТВА ПОВЕРКИ

3.1 Средства поверки приведены в таблице 2.

Таблица 2

Номер пункта МП

Наименование и тип основных или вспомогательных средств поверки. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3, 7.4

Вольтметр универсальный цифровой В7-34 (далее - вольтметр): предел измерений напряжения постоянного тока 10 В, пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ±[0,0015+0,002(Uk/Ux - 1)], где Uk - значение верхнего предела установленного поддиапазона измерений. В; Ux - измеренное значение, В

Вспомогательные средства поверки

5.1

Термогигрометр ИВА-6Н-КП-Д: диапазон измерения температуры от 0 до 60 °C, пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °C; диапазон измерений атмосферного давления от 700 до 1100 гПа; пределы допускаемой абсолютной погрешности измерений атмосферного давления ±2,5 гПа; диапазон измерения относительной влажности от 0 до 90 %; пределы допускаемой абсолютной погрешности измерений влажности ±2,0 %

Вспомогательное оборудование

7.3

Источник постоянного тока Б5-65 (далее - источник): диапазон воспроизведения напряжения постоянного тока от 0 до 9,99 В, диапазон воспроизведения силы постоянного тока от 0 до 4,99 А

Ключ 13x17 7811-0508 1X9 ГОСТ 2906-80 из Комплекта инструмента и принадлежностей ЖТИШ.305654.006-01

  • 3.2 При проведении поверки допускается применять другие средства измерений (далее -СИ), удовлетворяющие по точности и диапазону измерений требованиям настоящей МП.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 Все действия, связанные применением используемых при поверки системы, следует выполнять в соответствии с эксплуатационными документами на эти технические средства.

  • 4.3 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую МП и имеющие достаточную квалификацию.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха. °C.................................................................................от 20 ±5;

относительная влажность воздуха при температуре 25 °C, %........................................ от 30 до 80;

атмосферное давление, кПа ....................................................................................... от 84.0 до 106,7.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке ИК системы должен быть технически исправен. Должны быть выполнены все предусмотренные регламентные работы и сделаны соответствующие отметки в эксплуатационных документах.

  • 6.2 Рабочее место, особенно при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

  • 6.3 Проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов.

  • 6.4 Подготовка к работе средств поверки (рабочих эталонов), перечисленных в таблице 2, а также ИК системы производится в соответствии с инструкциями и руководствами по их эксплуатации.

  • 6.5 Проверить целостность электрических цепей. Включить питание в соответствие с п.п.

  • 2.2.1.1 -2.2.1.6 ТЯБК.468266.001 РЭ.

  • 6.6 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, влажность воздуха и атмосферное давление).

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр
  • 7.1.1 При внешнем осмотре проверить:

  • - отсутствие дефектов покрытий, механических повреждений оборудования, неисправностей присоединительных элементов, которые могут отрицательно повлиять на работоспособность или метрологические характеристики СИ;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - заземление электронных блоков системы;

  • 7.1.2 Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

7.2 Опробование
  • 7.2.1 Опробование проводить в соответствии с ТЯБК.468266.001 РЭ п. 2.2.1.7.

  • 7.2.2 Результаты опробования считать положительными, если выполняются требования ТЯБК.468266.001 РЭ.

7.3 Определение относительной погрешности ИК напряжения постоянного тока
  • 7.3.1 Перед проведением следующих операций необходимо отсоединить блок выравнивания от шин батарейного модуля. Отключение блока выравнивания от шин батарейного модуля осуществляется ключом 13x17 (рис. 1, 2).

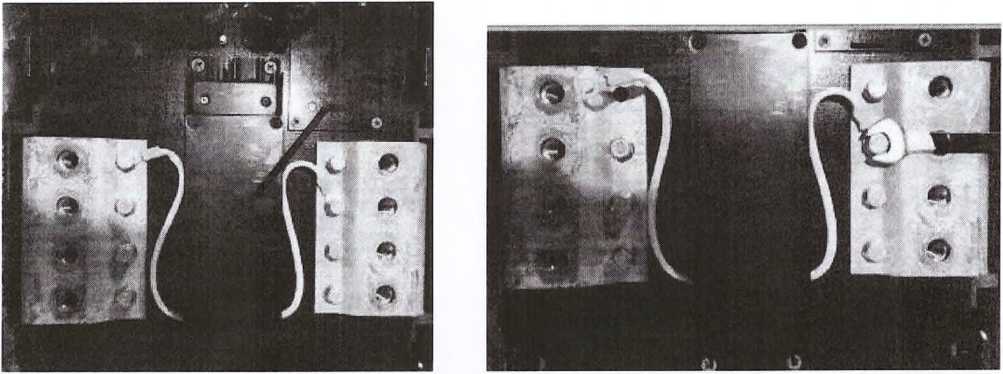

    Рис. 1                                             Рис. 2

  • 7.3.2 Данную операцию выполняет сотрудник организации-владельца системы.

  • 7.3.3 Для определения погрешности ИК напряжения постоянного тока собрать схему поверки в соответствии с рисунком 3, подключив к контактам «+» и «-» поверяемого ИК (блок выравнивания) источник питания, и мультиметр в режиме измерения напряжения постоянного тока (рис.4, 5).

    • 7.3.3.1 Отключенные от шин выводы блока выравнивания (рис.4) изолировать от шин. Внимание! Выводы источника питания и щупы мультиметра должны быть изолированы (оконцованы выводами типа «крокодил» в защитных кожухах). Источник питания и мультиметр должны быть изолированы от всех токоведущих шин батареи.

    • 7.3.3.2 Включить источник питания и установить напряжение 2,8 В по мультиметру.

    • 7.3.3.3 Подключить выводы источника питания и щупы мультиметра к выводам блока выравнивания, соблюдая полярность (рис. 5). Внимание! Источник питания подключается к выводам блока выравнивания только после включения и установки на нем указанного

      напряжения.

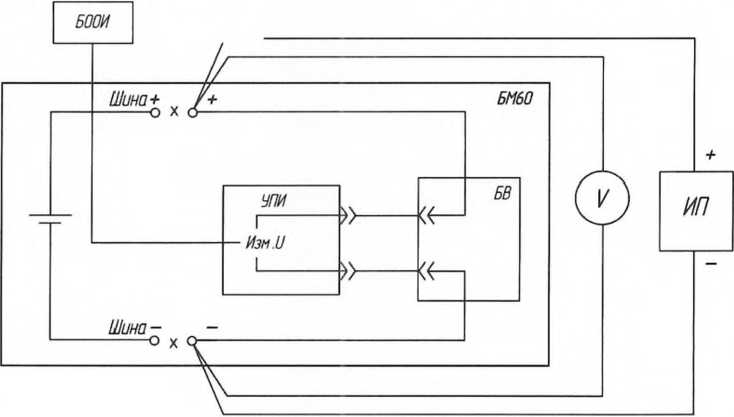

      Рисунок 3 - Схема поверки ИК напряжения постоянного тока

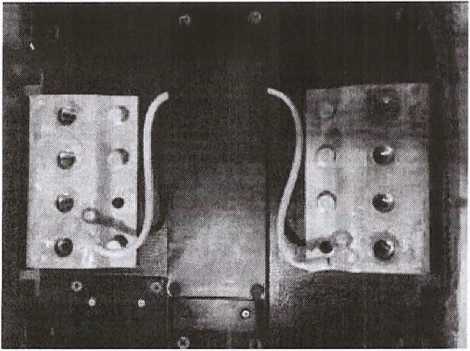

      Рис.4

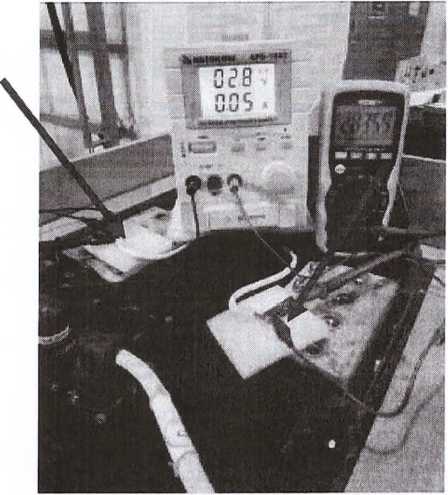

      Рис. 5

7.3.4 Контролируя мультиметром напряжение на источнике питания, последовательно устанавливать значения напряжения, максимально близкие значениям, указанным в таблице 3, и записывать в протокол измеренные поверяемым ИК и мультиметром значения.

Таблица 3

Номер точки измерения/

1

2

3

4

5

Значение напряжения постоянного тока, В

2,80

3,30

3,60

4,00

4,30

  • 7.3.5 Определить относительную погрешность поверяемого ИК напряжения постоянного тока бу по формуле (1):

U. - 1Л

• loo,                                        (1)

где иэ-значение напряжения постоянного тока, измеренное мультиметром;

U, — значение напряжения постоянного тока, измеренное поверяемым ИК.

  • 7.3.6 Вычисленные значения 8^ занести в протокол.

  • 7.3.7 Повторить операции 7.3.2 ...7.3.5 для остальных ИК.

  • 7.3.8 Результаты поверки считать положительными, если вычисленные значения относительной погрешности всех поверяемых ИК напряжения постоянного тока находятся в пределах ±1,0 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформить в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 8.2 При положительных результатах поверки выдается свидетельство установленной формы. На оборотной стороне свидетельства о поверке записываются результаты поверки. Знак поверки наносится в РЭ и в свидетельство о поверке в виде оттиска клейма.

  • 8.3 При отрицательных результатах поверки применение ПК запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

  • 8.4 При поверке отдельных ПК из состава системы в свидетельство о поверке заносится информация о конкретных ПК, прошедших поверку.

Старший научный сотрудник

ФГБУ «ГНМЦ,» Минобороны России

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

А.А. Горбачев

В.А. Кулак
