Методика поверки «ГСИ. ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ МАСХ MCR» (Код не указан!)

Федеральное государственное унитарное предприятие

«ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

           (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

г. Москва 2016

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок преобразователей измерительных МАСХ MCR, изготавливаемых фирмой «PHOENIX CONTACT GmbH & Со. KG», Германия.

Преобразователи измерительные МАСХ MCR (далее - преобразователи) предназначены для преобразования входных аналоговых сигналов напряжения постоянного и переменного тока в унифицированные электрические выходные сигналы напряжения и силы постоянного тока.

Межповерочный интервал - 8 лет.

Допускается проведение первичной поверки СИ при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Эталонные средства поверки

Таблица 3 - Вспомогательные средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (20 ± 5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

• •     напряжение питания - в зависимости от модификации;

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1   Метрологические характеристики, подлежащие определению

Таблица 4 - Метрологические характеристики

Примечание: ⁰ - За нормирующее значение при определении приведенной погрешности преобразования принимается значение диапазона выходного сигнала (полная шкала).

• ²⁾ - Нормальные условия применения: температура окружающего воздуха (20 ± 5) °C, относительная влажность воздуха от 30 до 80 %

• ³⁾ - Преобразователи позволяют задать верхний предел диапазона преобразования на 20 % больше номинального. При этом погрешность остается неизменной.

• 7.2 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3 Определение пределов допускаемой основной приведенной погрешности преобразования напряжения постоянного тока

1) Выходной сигнал преобразователя - сила постоянного тока.

Определение погрешности производить методом прямого измерения поверяемым прибором напряжения постоянного тока, воспроизводимого эталонной мерой - калибратором Fluke 9100. За результат измерений принимается значение силы тока, измеренное эталонным вольтметром В7-78/1, подключенным к выходу поверяемого прибора.

Определение погрешности производить в следующем порядке:

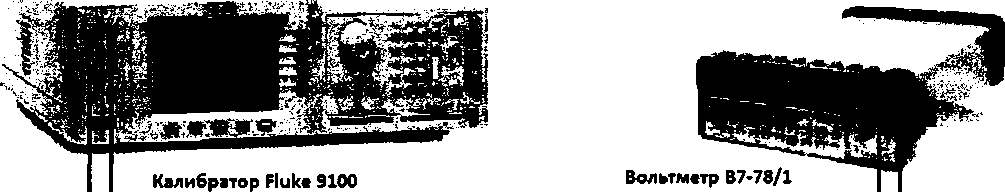

• 1. Собрать схему поверки, приведенную на рис. 1.



  В ы ЗГ

  в т

  д

  ы

Поверяемый прибор

Входы питания ®

Источник питания

Рис. 1

• 2. Перевести калибратор в режим воспроизведения напряжения постоянного тока.

• 3. Провести измерения в точках, соответствующих 10, 25, 50, 75 и 100 % от диапазона преобразования входного сигнала.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

---5-* 100% ;

Y

Yo - номинальное значение выходной величины, мА, соответствующее поверяемой точке, определяемое исходя из функции преобразования входной и выходной физических величин;

Yn - нормирующее значение, равное значению диапазона выходного сигнала (полная шкала), мА,

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт. Примечание. Функция преобразования входной и выходной физических величин определяется для каждого преобразователя, исходя из его параметров по следующему алгоритму:

Где

Y - значение выходной величины;

X- текущее значение входной величины;

Хо - начальное значение входной величины;

AY- диапазон изменений выходной величины;

ДХ - диапазон изменений входной величины;

Yo - начальное значение выходной величины

2) Выходной сигнал преобразователя - напряжение постоянного тока.

Определение погрешности производить методом прямого измерения поверяемым прибором напряжения постоянного тока, воспроизводимого эталонной мерой - калибратором Fluke 9100. За результат измерений принимается значение напряжения, измеренное эталонным вольтметром В7-78/1, подключенным к выходу поверяемого прибора.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему поверки, приведенную на рис. 1.

• 2. Перевести калибратор в режим воспроизведения напряжения постоянного тока.

• 3. Провести измерения в точках, соответствующих 10, 25, 50, 75 и 100 % от диапазона преобразования входного сигнала.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

100%;

(3)

где: Yx - измеренное значение выходной величины (показания эталонного вольтметра В7-78/1), В;

Yo - номинальное значение выходной величины, В, соответствующее поверяемой точке, определяемое исходя из функции преобразования входной и выходной физических величин;

Yn - нормирующее значение, равное значению диапазона выходного сигнала (полная шкала), В,

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.4 Определение пределов допускаемой основной приведенной погрешности преобразования напряжения переменного тока

1) Выходной сигнал преобразователя - сила постоянного тока.

Определение погрешности производить методом прямого измерения поверяемым прибором напряжения переменного тока, воспроизводимого эталонной мерой - калибратором Fluke 9100. За результат измерений принимается значение силы тока, измеренное эталонным вольтметром В7-78/1, подключенным к выходу поверяемого прибора.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему поверки, приведенную на рис. 1.

• 2. Перевести калибратор в режим воспроизведения напряжения переменного тока частотой 50 Гц.

• 3. Провести измерения в точках, соответствующих 10, 25, 50, 75 и 100 % от диапазона преобразования входного сигнала.

• 4. Перевести калибратор в режим воспроизведения напряжения переменного тока частотой 400 Гц.

• 5. Провести измерения в точках, соответствующих 10, 25, 50, 75 и 100 % от диапазона преобразования входного сигнала.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле (1) не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

2) Выходной сигнал преобразователя - напряжение постоянного тока.

Определение погрешности производить методом прямого измерения поверяемым прибором напряжения переменного тока, воспроизводимого эталонной мерой - калибратором Fluke 9100. За результат измерений принимается значение напряжения, измеренное эталонным вольтметром В7-78/1, подключенным к выходу поверяемого прибора.

Определение погрешности производить в следующем порядке:

• 6. Собрать схему поверки, приведенную на рис. 1.

• 7. Перевести калибратор в режим воспроизведения напряжения переменного тока частотой 50 Гц.

• 8. Провести измерения в точках, соответствующих 10, 25, 50, 75 и 100 % от диапазона преобразования входного сигнала.

• 9. Перевести калибратор в режим воспроизведения напряжения переменного тока частотой 400 Гц.

• 10. Провести измерения в точках, соответствующих 10, 25, 50, 75 и 100 % от диапазона преобразования входного сигнала.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле (3) не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки на корпус прибора наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, клеймо предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

8
