УТВЕРЖДАЮ

Инструкция

Комплекс стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов измерительно-вычислительный «ИВК-15 СИКК»

Методика поверки

ИНСИ.425843.000.00 МП

2017 г.

СОДЕРЖАНИЕ

Стр.

Введение

Приложение А - Перечень ИК

Приложение Б — Форма протокола поверки ИК

Приложение В — Список ссылок на нормативно-техническую

документацию

Приложение Г - Принятые в документе сокращенные обозначения.....

Приложение Д - Основные MX ИВК

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на комплекс стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов измерительно-вычислительный «ИВК-15 СИКК» (далее - ИВК) и устанавливает порядок проведения и оформления результатов первичной и периодической поверки.

Интервал между поверками -1 год.

1 СПОСОБЫ И ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 МП разработана в соответствии с требованиями: ОСТ 1 01021-93, ГОСТ 8.009-84, ГОСТ Р 8.596-2002, МИ 1317-2004, ГОСТ 8.027-2001, ГОСТ Р 8.764-2011, ГОСТ 8.022-91, ГОСТ 8.129-99.

  • 1.2 Перечень метрологических характеристик, подлежащих определению при поверке, приведен в таблице 1.

Таблица 1

Наименование MX ИК

Условное обозначение

1

2

Среднее арифметическое значение измеренной величины на z-ой ступени

У,

Оценка систематической составляющей погрешности

&С!

Оценка среднего квадратического отклонения измеренной величины на z-ой ступени

S,(A")

Граница систематической погрешности ИК на z-ой ступени

Граница суммарной абсолютной погрешности ИК на z-ой ступени

А,

Абсолютная погрешность ИК

д

Приведенная погрешность ИК

I

Исходными данными для расчета MX ИК являются выходные сигналы ИК, представляемые в виде массивов чисел yJk, полученные при подаче на вход поверяемого ИК входных величин , контролируемых по рабочему эталону, где i - индекс номера контрольной точки; к - индекс номера отсчета в контрольной точке.

  • 1.3 Нормирование MX.

    • 1.3.1 MX ИК определяются ГОСТ Р 8.736-2011.

  • 1.4 Нормирование экспериментальных исследований.

    • 1.4.1 Количество контрольных точек, линейно распределенных на диапазон измерения, в соответствии с рекомендациями, приведенными в МИ 2440-97 (Приложение 2) и с учетом предварительных исследований ИВК - не менее пяти.

    • 1.4.2  Количество измерений в контрольной точке диапазона в соответствии с рекомендациями МИ 2440-97 и с учетом исследований, проведенных на этапе предварительных исследований ИВК - однократное измерение для всех ИК.

  • 1.5 Операции поверки.

1.5.1 При проведении поверки ИК должны быть выполнятся операции приведенные в таблице 2.

Таблица 2

Наименование операции

Номер пункта методики поверки

Проведение операции

первичной поверке (после ремонта)

периодиче ской поверке

1

2

3

4

1 Внешний осмотр

6.1

да

да

2 Опробование

6.3

да

да

3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора) программного обеспечения (ПО)

6.4

да

да

4 Определение MX ИВК

4.1 Определение приведенной (к верхнему пределу (ВП))

7.1

да

да

погрешности измерений напряжения постоянного тока (наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры) Количество ИК - 192

4.2 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

(наименование измеряемого параметра - напряжение постоянного     тока,     соответствующее     значениям

виброскорости)

Количество ИК - 12

7.2

да

да

4.3 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

Количество ИК - 8

7.3

да

да

4.4 Определение приведенной (к ВП) погрешности измерений сопротивления постоянному току

(наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры) Количество ИК - 80

7.4

да

да

4.5 Определение приведенной (к ВП) погрешности измерений силы постоянного тока

Количество ИК - 224

7.5

да

да

4.6 Определение приведенной (к ВП) погрешности измерений частоты переменного тока

Количество ИК - 24

7.6

да

да

5 Обработка результатов измерений и определение MX ИВК

8

да

да

6 Оформление результатов поверки

9

да

да

2 СРЕДСТВА ПОВЕРКИ           1

1

  • 2.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 2.4 Используемые при поверке рабочие эталоны должны быть поверены в соответствии с требованиями приказа Минпромторга России от 2 июля 2015 г. № 1815 и иметь действующее свидетельство о поверке (знак поверки).

  • 2.5 Рабочие эталоны должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

  • 2.6 Вспомогательные средства поверки должны быть поверены и иметь действующие свидетельства о поверке (знаки поверки).

2.1. При проведении поверки используются основные и вспомогательные СИ, приведенные в таблице 3.

Таблица 3

Номер пункта МП

Наименование рабочих эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

Основное оборудование

7.1, 7.2,

7.3, 7.5

Калибратор многофункциональный MCX-IIR: диапазон воспроизведения напряжения постоянного тока от минус 10 до 100 мВ; пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ± (0,003 % от показаний + 0,004 % от диапазона + 0,001 мВ); диапазон воспроизведения напряжения постоянного тока от 0 до 12 В; пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ± (0,004 % от показаний + 0,002 % от диапазона + 0,0001 В); диапазон воспроизведения силы постоянного тока от 0 до 24 мА; диапазон измерения силы постоянного тока от 0 до 52 мА, пределы допускаемой абсолютной погрешности измерения силы постоянного тока ± (0,0001 % от показаний + 0,003 мА)

7.4

Магазин электрического сопротивления Р4834: диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм; класс точности 0,02

7.6

Генератор сигналов произвольной формы 33220А: диапазон воспроизведения частоты от 1 мкГц до 20 МГц, пределы допускаемой погрешности ± 2-10’5 %

Вспомогательное оборудование

5.1, 7.1-

7.6

Стационарный одноканальный термогигрометр в щитовом корпусе ИВТМ-7/1-Щ с измерительным преобразователем температуры и влажности ИПВТ-03-04-Б: диапазон измерения влажности от 0 до 99 %, пределы допускаемой погрешности ± 2 %; диапазоны измерения температуры от минус 40 до 120 °C, пределы допускаемой абсолютной погрешности измерения температуры:

  • - в диапазоне от минус 20 до 60 °C: ± 0,2 °C;

  • - в диапазонах от минус 45 до 20 °C и от 60 до 120 °C: ± 0,5 °C

5.1, 7.1-

7.6

Барометр рабочий сетевой БРС-1М-1: диапазон измерения абсолютного давления от 600 до 1100 гПа (от 450 до 825 мм рт. ст.), пределы допускаемой абсолютной погрешности измерений абсолютного давления ± 33 Па (± 0,25 мм рт. ст.)

7.5

Магазин электрического сопротивления Р4834: диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм; класс точности 0,02

2.2 При проведении поверки допускается применять другие СИ, удовлетворяющие по точности и диапазону измерения требованиям настоящей методики.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Межотраслевыми правилами по охране труда (Правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001 Р Д 153-34.0-03.150-00, ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ 12.1.038-82, ГОСТ 12.1.030-81, ГОСТ 12.1.004-91 и требования безопасности, указанные в технической документации на применяемые рабочие эталоны и вспомогательное оборудование.

  • 3.2 Поверка ИВК должна осуществляться лицами не моложе 18 лет, изучившими её эксплуатационную и нормативно-техническую документацию и аттестованными в качестве поверителей.

  • 3.3 Лица, участвующие в поверке ИВК, должны пройти инструктаж и аттестацию на знание правил техники безопасности, пожарной безопасности.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

Условия окружающей среды:

  • - температура окружающего воздуха, °C.....................................................................от 15 до 35;

  • - относительная влажность воздуха при температуре 25 °C, %................................от 30 до 80;

  • - атмосферное давление, кПа......................................................................................от 93 до 107.

Параметры электропитания:

  • - напряжение питания однофазной сети переменного тока, В.......................................220 ± 22;

  • - частота переменного тока, Гц............................................................................................. 50 ± 2.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 При подготовке к поверке провести следующие работы:

  • - проверить наличие поверочных клейм, а также свидетельства о поверке на основные и вспомогательные СИ;

  • - проверить целостность электрических цепей ИК;

  • - обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения;

  • - включить вентиляцию и освещение;

  • - подготовить к работе все приборы и аппаратуры ИВК согласно руководству по * эксплуатации ИНСИ.425843.000.00 РЭ;

  • - включить питание аппаратуры ИВК;

  • - ожидать прогрева аппаратуры не менее 20 минут;

  • - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура и влажность воздуха, атмосферное давление).

6 ПРОВЕДЕНИЕ ПОВЕРКИ. ОБЩАЯ ЧАСТЬ 6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре проверить:

  • - комплектность эксплуатационной документации ИВК;

  • - отсутствие механических повреждений;

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие обугливания и следов коррозии на изоляции внешних токоведущих частей ИВК;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - заземление электронных блоков ИВК.

  • 6.1.2  Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования.

    6.2 Настройка ПО Метрология
    • 6.2.1  Выбрать ИК для поверки.

    • 6.2.2  Запустить программную утилиту «Метрология» (рисунок 1) двойным щелчком левой кнопки мыши по пиктограмме «Метрология» на рабочем столе персонального компьютера 1 автоматизированного рабочего места операторов (АРМ1).

    • 6.2.3 Указать файл конфигурации. Для этого в меню «Файл/Конфигурация» ввести полный сетевой путь к файлу конфигурации ИВК. При нажатии кнопки «Применить» программа загружает данные из указанного файла. При последующих запусках программы имя и путь к файлу конфигурации повторно вводить не требуется.

    Помощь

    6.2.4 Настроить программу «Метрология» для проведения поверки. © Программа метрологической поверки 312.2       ’ 1                    ,                                              *

    ....................................................___________ _________—и--•----

    АйТСЙИК* ДИЙ

    Каналы...

    Иа файла

    ПУСК

    г

    !.....

    W—..............']

    кШЗ Рассчитать i

    Сохранить

    |       Протоколы

    Пользователь: 2

    Поверка измерительного канала

    Соединение с сервером не установлено

    |       323

    \ Ед. изм.

    мА

    Имя

    _2Р001

    j Значение вых. ~ 19.994631

    _2Р001

    j Пин______j Значение вх.

    19.994631   2Р001

    2

    • 3

    • 4

    • 5

    Значение КТ, мА

    4

    , Измер. зяач., мА

    8

    12

    16

    20

    8.001309

    11.997538 16.000352 19.994641

    Коэфф] Значение

    ■ж

    .(КХХЮЕЧ)

    входные яначеяпя

    •••<&■•■ Контрольные точки -о- Значения по полиному

Значение КТ. мА

Погреши, эталона, мА

Измер. сигнал, мА

Значение по полиному, мА

Систем.

погреши., мА

ско, мА

Неисключ. погреши., мА

Абс.

погреши., мА

1

4

«ММ

3.998540

3.998540

0.001460

0.001348

0.004560

;   0.005352

2

8

0.003880

8.001180

8.001180 .....

0.001180

0.002514

0.004461........

Г 0.006639

3

12

0.003880

11.997513

11 997513

......002487

!.......0.000542......

0.005069

0.005069

4

16

0.003880

16.000354

16.000354

......000354..........

0.000123

'   0.004286.....

:   0.004286

5

20

0.003880

19.994631

19.994631

0.005369

t.........0.001315

0.007287

|0.007874

Диапазон

Форма предст. погрешности

Допускаемая погрешность

Погрешность

Ед. номер, погрешности

Абс. погреши., мА

1 i

!     4..20

0.05       |

0.039369

%

0.007874

Рисунок 1 - ПО поверки

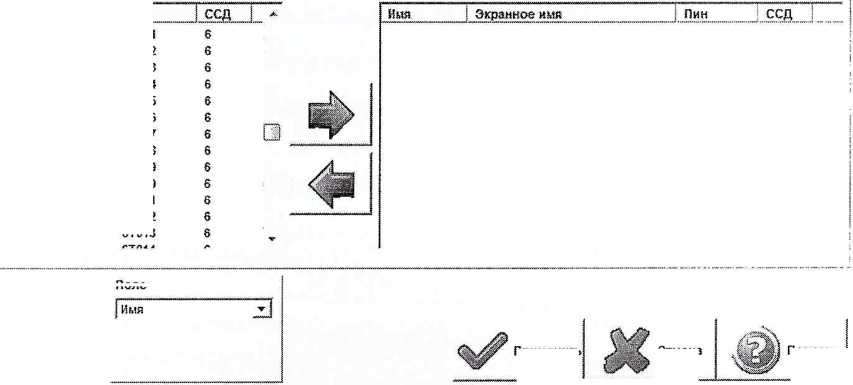

6.2.4.1 Открыть окно «Выбор каналов» (рисунок 2) нажав на значок «Каналы» и добавить

выбранный ИК (в соответствии с Приложением А) в таблицу «Выбранные каналы» нажав кнопку «ф».

Выбор каналов              . ‘’1..

• - ■

База каналов

Имя..............

| Экранное имя

_6ТС01

_6Т001

_6ТОО2

„6Т002

_6Т003

_6Т003

_6Т004

_6TS04

„6ТСЮ5

_6Т005

_БТ006

_6Т006

-6Т007

6ТОО7

J5T003

6Т008

J5TOO9

_6Т009

_6Т010

_6Т010

„бТО'И

„6Т011

„6Т012

6Т012

_6ТО13

_6Т013

Поиск

I

Фильтр

I

Выь ранные каналы

Поле

Отмена

Помощь

Применить

Рисунок 2 - Окно выбора каналов

6Т001 6ТОО2 6ТООЗ 61004 6ТОО5 6Т006 6TG07 6T008 6TQ09 6TG10 6TG11 6Т012 6Т013

  • 6.2.4.2 В меню «Настройки/Общие» открыть окно «Общие параметры» (рисунок 3) и выполнить следующие действия:

  • - выбрать операцию «Поверка» из выпадающего списка «Операция»;

  • - выбрать «Канал» из выпадающего списка «Объект»;

  • - установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;

  • - задать число наблюдений значения сигнала в контрольной точке в поле «Размер

выборки», равное «50».         ..............

Общие параметры

■................

Файл паролей

Открыть

C:\mypas sfife

Частота выборки, Гц

Размер выборки

|100 |

50

Операция

Объект

| Поверка

| Канал

£1

Отмена

Помощь

Рисунок 3 - Окно ввода общих параметров

  • 6.2.4.3 Настроить параметры измерений в окне «Параметры измерений» (рисунок 4) выбрав в меню «Настройки/Измерения»:

- убедиться в отсутствии выбора в ячейке «Циклы»;

- ввести значения контрольных точек сигнала с рабочего эталона, подаваемого на вход поверяемого ИК. Ввод возможен как вручную (при нажатии кнопки «Добавить»), так и автоматически с равными интервалами в заданном диапазоне. Во втором случае вводится значения начальной и конечной точки диапазона измерений данного ИК в соответствии с таблицей Д.1 и задается число контрольных точек. После чего нажимается кнопка «Рассчитать».

Параметры измерений

Г” Циклы

Начальная точка диапазона, мА 1^00000

Конечная точка диапазона, мА (жооооо

Число точек

Числа ЦИКЛОВ

I5.......

Добавить

Рассчитать

При менить

J          Отмена |

Помощь

Рисунок 4 - Окно параметров измерений

  • 6.2.4.4 Занести параметры рабочего эталона в меню «Настройки/Эталоны». В поле «Выбранные эталоны» отображается перечень файлов с описаниями рабочих эталонов, применяемых в зависимости от выполняемых работ. Для добавления нового СИ нажимается кнопка «Добавить» и выбирается соответствующий файл. Для удаления из списка нажать кнопку «Удалить». Для создания файла описания нового эталонного средства или редактирования имеющегося нажать кнопку «Редактор эталонов». Где вводятся следующие параметры:

  • - «Название» - название рабочего эталона в произвольной форме;

  • - «Заводской №» - заводской номер эталонного СИ;

  • - «Поверен до (дата)» - дата очередной поверки рабочего эталона;

  • - «Физическая величина» - наименование физической величины, которую воспроизводит рабочий эталон (напряжение, ток, сопротивление и т.д.);

  • - «Единица измерения» - единица измерения воспроизводимой физической величины;

  • - «Постоянная составляющая погрешности» - неизменяемая часть погрешности рабочего эталона;

  • - «Погрешность ИЗ» - погрешность от измеренной величины (в процентах);

  • - «Шаг установки» - величина минимального дискретного изменения устанавливаемого значения на эталонном средстве;

  • - «Минимальное значение», «Максимальное значение» - пределы установки сигнала на рабочем эталоне.

Нажать кнопку «Сохранить», после чего введённые параметры эталона сохраняются в соответствующем файле.

Примечание - Значения погрешности эталона берется из паспорта СИ, которое используется как рабочий эталон при поверке ИК. В случае если у рабочего эталона нормируется только одна из погрешностей, в оставшемся поле задать «О».

  • 6.2.4.5 В меню «Настройки/Расчеты» открыть окно «Параметры расчетов» (рисунок 5) и для каждой контрольной точки указать метод определения погрешности ИК от ВП.

Параметры расчетов

Алгоритм

ПорйДОК 1ТОПНКОТЛЗ

J.............."""l         [Сингулярное разложение jrJ

Контрольная точка

Форма предсг. погрешности |

4

..................................................•'....................................................................

8

ВП

12

ВП

16

ВП

20

ВП

Диапазон

4..20

Применить

Отмена

Рисунок 5 - Окно параметров расчетов

  • 6.2.4.6 Задать пределы допускаемой погрешности ИК в соответствии с приложением А в колонке «Допускаемая погрешность» в окне «Параметры расчетов».

  • 6.2.5 Включить рабочий эталон в режиме воспроизведения диапазона измеряемого ИК.

  • 6.2.6 Запустить поверку, нажав кнопку «Пуск». В этом случае отображается окно со

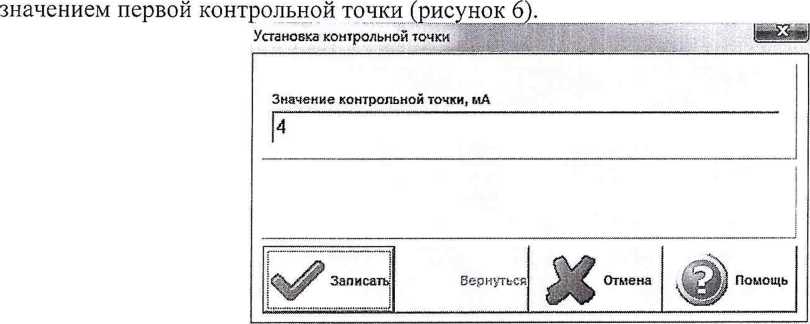

Рисунок 6 - Окно с указанием устанавливаемой контрольной точки

620 Установить соответствующее значение эталонного сигнала на входах И К. Текущее измеренное значение в этом случае отображается в колонке «Значение вх.» в таблице основного окна программы.

  • 6.2.8 Записать значение. Для этого нажать кнопку «Записать». В этом случае текущие значения ИК регистрируются в памяти и будут использованы для дальнейших расчетов. Далее отображается окно с очередной контрольной точкой, которая отрабатывается аналогичным образом. Процедура измерений и записи повторяется до тех пор, пока не будут пройдены все контрольные точки.

  • 6.2.9 Нажать кнопку «Готово» и просмотреть результаты измерений. По окончании измерений зарегистрированные данные подвергаются обработке и расчету составляющих погрешностей. Результаты вычислений выводятся в таблице основного окна программы.

  • 6.2.10 Для формирования протоколов поверки после ее проведения на главном окне нажать кнопку «Протоколы». После этого в папке, заданной в поле «Папка для сохранения протоколов», автоматически создаются по 2 файла на каждый поверяемый ИК. Первый файл формата «XLS» содержит сведения об ИК, эталонах, условиях поверки, результатов вычислений погрешностей. Второй файл формата «ТХТ» содержит в себе исходные измеренные данные без обработки.

6.3 Опробование (проверка работоспособности) ИК

Опробование производится в целях проверки работоспособности и правильности функционирования ИК.

Работы по данному пункту выполнять для всех ИК.

  • 6.3.1  Выбрать ИК для опробования.

  • 6.3.2  Запустить программную утилиту «Метрология» двойным щелчком левой кнопки мыши по пиктограмме «Метрология» на рабочем столе АРМ1.

  • 6.3.3 Настроить программу «Метрология» для проведения контроля согласно руководству оператора ИНСИ.425843.000.00 РО.

  • 6.3.4 В меню «Настройки/Общие»:

  • - выбрать операцию «Контроль» из выпадающего списка «Операция»;

  • - выбрать требуемый объект контроля из выпадающего списка «Объект»;

  • - установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;

  • - задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50».

  • 6.3.5 Убедиться в отсутствии выбора в ячейке «Циклы» в меню «Настройки/Измерения».

  • 6.3.6 Ввести значения начальной и конечной точки диапазона измерений проверяемого ИК в соответствии с таблицей Д.1 и установить значение «2» в поле «Число точек» в меню «Настройки/Измерения».

  • 6.3.7 Повторить действия по подпунктам 6.2.4.4...6.2.4.6.

  • 6.3.8 Подать на вход ИК с помощью рабочих эталонов минимальное и максимальное контрольное значение диапазона эталонного сигнала.

  • 6.3.9 Выполнить измерения согласно пунктам 6.2.6...6.2.9 и убедиться в правильности функционирования ИК.

  • 6.3.10 Проверку работоспособности считать положительной, если полученные значения измеряемых параметров ИК соответствуют значениям, характерным для этих режимов работы.

6.4 Проверка контрольной суммы исполняемого кода (цифрового идентификатора) ПО
  • 6.4.1 Идентификацию ПО ИВК осуществлять путем проверки идентификационных данных (признаков) программных компонентов ПО, отнесенных к метрологически значимым.

  • 6.4.2 Для проверки контрольной суммы исполняемого кода (цифрового идентификатора) ПО необходимо:

  • - запустить программную утилиту «Проверка подлиности метрологически значимой части ПО» двойным щелчком левой кнопки мыши по пиктограмме «Проверка подлиности» на рабочем столе АРМ-1. Должен появится видеокадр «Проверка подлиности метрологически значимой части ПО», с таблицей файлов отнесенных к метрологически значимым.

  • 6.4.3 На видеокадре «Проверка подлиности метрологически значимой части ПО» перечислены:

  • - наименование модулей ПО;

  • - имя файла;

  • - номер версии ПО;

  • - данные о контрольных суммах метрологически значимой части ПО ИВК, занесенные туда ранее из раздела 3 формуляра ИНСИ.425843.000.00 ФО;

- рассчитанные по алгоритму MD5 контрольные суммы исполняемых файлов метрологически значимой части ПО (абсолютные пути к файлам также хранятся в конфигурации ИВК);

- результаты сравнения рассчитанных контрольных суммах метрологически значимой части ПО с контрольными суммами, занесенными из формуляра для каждого проверяемого файла.

Вид окна «Проверка подлинности метрологически значимой части ПО» в случае успешной

проверки подлинности представлен на рисунке 7 — все строки таблицы окна и строковый

«Результат проверки» имеют зеленый

jjS .Проверка подлинности метрологически, значимой части ПО1Ж1

I!

......... .L................................

Проверка подлинности метрологически аначиыой части ПО

-    ‘                \ .~Л гЛ.

л                 .■> . ,

Сер«ер параметров (основной модуль} | StendSeryer.eae

1.591 Л59

ОЕ10БК93ЕА79Э1ВП7аЕ76б2Я0СБ309

DEIDFF£9SBA79318E27BE7B62BOC63Q9

Контрольные суммы to ana даст.

Библиотека настройки аппаратной част; icd.pxi.rt.dit

115.7

9F81FCIF13ASE72F44F8A1C2(11O482DA

9F81FC1F13A8E72F44F8A1C201D4820A

Контрольные сушим соападают.

Библиотека настройки аппаратной част! «<H203.>UrtupJtoe

2.16

364A2BA0EDD062BC£B0t>«6FB4BCHA3

3MA20MEDDC62BC150M36FE40Cf<A3

Контрольные суммы совладают.

Библиотека настройки аппаратной част} iid9Z14.rtartupjtexe

216

12M24BAAC5FF8B06335267F0C972C44

12A424BAAUFF8B0633S267HS72U4

Контрольные суммы «впадают.

Библиотека настройки аппарат ной чао; cid9717.cta<tupJUae

246

37B4747211EQB7BDB38D92BF7S2078E

J7B4747211EC2B7aDB38D97BF782078E

Контрольные суммы со впадают.

Библиотека настройки аппаратной част! aidO317.ttartup.rtMe

216

46852679B5COABCBC335E51E5«4FA6F

4G352679B5CI>ABCBC335E51E5434FA6F

Контрольные суммы совладают.

Программа истрологичееоп иссладом! Metrology ехе

342.2

3A532363CFB5ACE509769175F3CC7Dat

3A9323E3CfB5ACE5tB7B9175F3CC7D81

Контрольные суммы совпадают.

.............. !

1

1

1......

i

i

&

.............................. Результат проверки............................................................ Контрольные суммы ПО ИВК-15 СИКК полностью совпадают с контрольными суммами, указан наши а ^ормулвре/коифитурадки ИВК-15 СИХХ1

Рисунок 7 - Вид окна «Проверка подлинности метрологически значимой части ПО» в случае успешной проверки подлинности

В случае, если посчитанная контрольная сумма указанного файла не совпадет с указанной в конфигурации/формуляре, или же сам файл будет недоступен для подсчета контрольной суммы по указанному пути, то в столбце «Результат сравнения» соответствующей строки таблицы отобразится сообщение об этом, а сама строка будет выделена красным фоном.

  • 6.4.4 Результаты проверки считать положительными, если при проверке контрольной суммы исполняемого кода, значения рассчитанной контрольной суммы совпадают со значениями, приведенными в разделе 3 формуляра ИНСИ.425843.000.00 ФО.

7 ПРОВЕДЕНИЕ ПОВЕРКИ ИК 7.1  Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока (наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры) Количество ИК -192
  • 7.1.1 Подготовка к поверке ИК.

    • 7.1.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

    • 7.1.1.2 Выбрать ИК по таблице А. 1 приложения А.

    • 7.1.1.3 Открыть дверцу шкафа Открыть дверцу шкафа термопарного 1 или 2.

    • 7.1.1.4 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 8, для чего подключить эталонное средство к терминальному блоку ТВ-9214 в соответствии с таблицей А.1 приложения А.

  • 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

  • 2 - Терминальный блок ТВ-9214;

  • 3 - Модуль ввода сигнала с термопары N1-9214;

  • 4 - Шасси N1 CompactRIO-9066;

  • 5-ПЭВМ

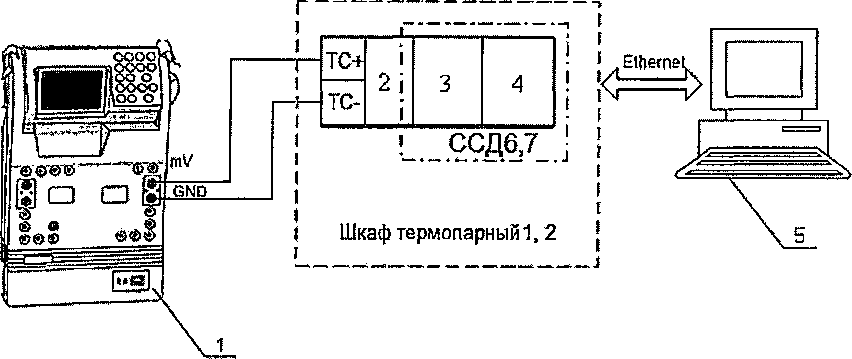

Рисунок 8 - Функциональная схема поверки ИК напряжения постоянного тока (Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры)

  • 7.1.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

  • 7.1.2 Проведение поверки ИК.

    • 7.1.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить шесть контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

  • 7.1.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в милливольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от минус 2 до 55 мВ.

  • 7.1.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

  • 7.1.5 После проведения поверки ИК закрыть дверцы шкафов термопарных 1 и 2.

  • 7.1.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.

7.2 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока (наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям виброскорости) Количество ИК -12
  • 7.2.1 Подготовка к поверке ИК.

    • 7.2.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

    • 7.2.1.2 Выбрать ИК по таблице А.2 приложения А.

    • 7.2.1.3 Открыть дверцу шкафа приборного 2 и отсоединить разъем DB-15 подключения виброаппаратуры ИВ-ТА-17-06 к электрической части ИК.

    • 7.2.1.4 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 9, для чего подключить эталонное средство к разъему DB-15 подключения виброаппаратуры ИВ-ТА-17-06 к электрической части ИК в соответствии с таблицей А.2 приложения А.

  • 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

  • 2 - Разъем DB-15 подключения виброаппаратуры ИВ-ТА-17-06 к электрической части ИК;

  • 3 - Разъем DB-37F;

  • 4 — Плата PXI-6232;

  • 5- Шасси PXI-1042;

  • 6- ПЭВМ

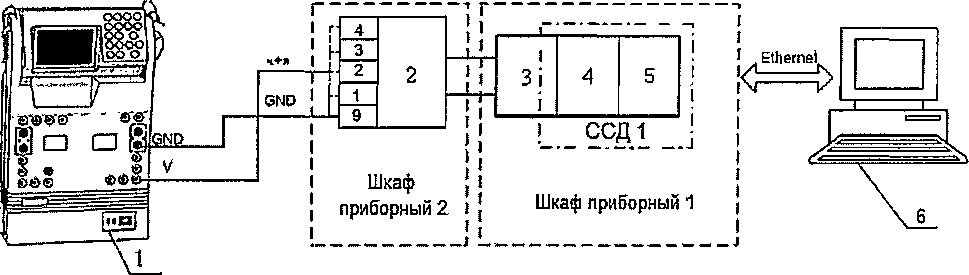

Рисунок 9 - Функциональная схема поверки ИК напряжения постоянного тока (наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям виброскорости)

  • 7.2.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

  • 7.2.2 Проведение поверки ИК.

    • 7.2.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

  • 7.2.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в вольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от 0 до 5 В.

  • 7.2.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

  • 7.2.5 После проведения поверки ИК закрыть дверцу шкафа приборного 2.

  • 7.2.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.

7.3 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока Количество ИК - 8
  • 7.3.1 Подготовка к поверке ИК.

  • 7.2.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

  • 7.3.1.2 Выбрать ИК по таблице А.З приложения А.

  • 7.3.1.3 Открыть дверцу шкафа аналоговых сигналов 1 или 2.

  • 7.3.1.4 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 10, для чего подключить эталонное средство к клеммам аналоговых сигналов ввода в соответствии с таблицей А.З приложения А.

  • 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

  • 2 - Клемма аналоговых сигналов;

  • 3 - Терминальный блок ТВ-9973;

  • 4 - Модуль аналогового ввода N1-9219;

  • 5 - Шасси N1 CompactRIO-9066;

6-ПЭВМ

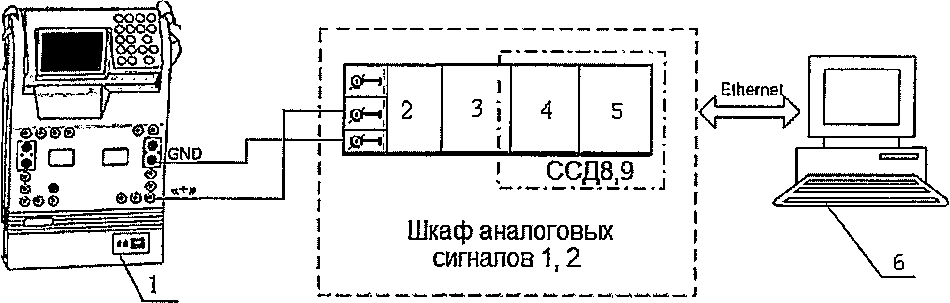

Рисунок 10- Функциональная схема поверки ИК напряжения постоянного тока

  • 7.3.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

  • 7.3.2 Проведение поверки ИК.

    • 7.3.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

  • 7.3.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в вольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от 0 до 10 В.

  • 7.3.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

  • 7.3.5 После проведения поверки ИК закрыть дверцы шкафов аналоговых сигналов 1 и 2.

  • 7.3.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.

7.4 Определение приведенной (к ВП) погрешности измерений сопротивления постоянному току (наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры) Количество ИК - 80
  • 7.4.1 Подготовка к поверке ИК.

    • 7.4.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

    • 7.4.1.2 Выбрать ИК по таблице А.4 приложения А.

    • 7.4.1.3 Открыть дверцы шкафов аналоговых сигналов 1,2.

    • 7.4.1.4 Подготовить к работе эталонное средство (магазин электрического сопротивления Р4834) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 11, для чего подключить эталонное средство к клеммам термопреобразователей сопротивления в соответствии с таблицей А.4 приложения А.

  • 1 - Магазин электрического сопротивления Р4834 (рабочий эталон);

  • 2 - Клемма термопреобразователей сопротивления/ разъем СНЦ23-7/18В-1-В;

  • 3 - Модуль аналогового ввода сигналов с резистивных датчиков температуры N1-9217;

  • 4 - Шасси N1 cRIO-9066;

5-ПЭВМ

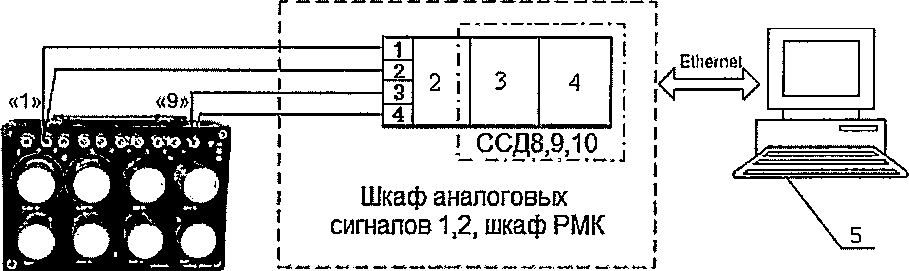

Рисунок 11 - Функциональная схема поверки ИК сопротивления постоянному току (наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры)

  • 7.4.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

  • 7.4.2 Проведение поверки ИК.

    • 7.4.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

  • 7.4.3 Подавать на вход ИК сигнал сопротивления постоянному току в диапазонах от 40 до 100 Ом или от 80 до 200 Ом.

  • 7.4.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений сопротивления постоянному току находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

  • 7.4.5 После проведения поверки ИК закрыть дверцы шкафов аналоговых сигналов 1, 2.

  • 7.4.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки магазина электрического сопротивления Р4834.

7.5 Определение приведенной (к ВП) погрешности измерений силы постоянного тока Количество ИК - 224
  • 7.5.1 Подготовка к поверке ИК.

    • 7.5.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

    • 7.5.1.2 Выбрать ИК по таблице А.5 приложения А.

    • 7.5.1.3 Открыть дверцу шкафа давления 1,2,3,4 или шкафа РМК.

    • 7.5.1.4 Отключить подачу питания на программируемых источниках питания БП1 и БП2 установленных в шкафах приборных 1 и 2.

    • 7.5.1.5 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) и вспомогательное оборудование (магазин электрического сопротивления Р4834) согласно документации на них. Собрать схему определения MX ИК в соответствии с рисунком 12, для чего подключить эталонное средство и вспомогательное оборудование к клеммам преобразователей давления в соответствии с таблицей А.5 Приложения А.

  • 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

  • 2 - Магазин электрического сопротивления Р4834 (вспомогательное оборудование);

  • 3 - Клемма преобразователя давления;

  • 4 - Защитный кожух N1-9932;

  • 5 - Модуль аналогового ввода N1-9203;

  • 6 - Шасси N1 cRIO-9066;

  • 7-ПЭВМ

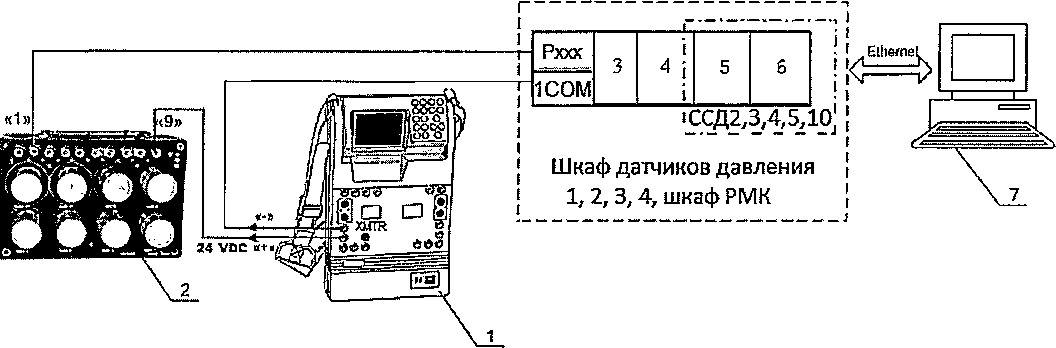

Рисунок 12 - Функциональная схема поверки ИК силы постоянного тока

  • 7.5.1.6 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

  • 7.5.2 Проведение поверки ИК.

    • 7.5.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

  • 7.5.3 Включить калибратор MCX-IIR в режиме XMTR. В данном режиме калибратор измеряет силу постоянного тока на внутреннем контуре питания (внутренний контур питания = 24 В). Изменяя сопротивление в цепи с помощью магазина электрического сопротивления Р4834 на вход ИК подаются сигналы силы постоянного тока в диапазоне от 4 до 20 мА (5 точек равномерно распределенных по диапазону), которые контролируются калибратором MCX-IIR.

  • 7.5.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений силы постоянного тока находятся в допускаемых пределах ± 0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ПК подлежит внеочередной поверке в соответствии с данной МП.

  • 7.5.5 После проведения поверки ИК закрыть дверцы шкафов давления 1, 2, 3, 4 и шкафа РМК. Включить подачу питания на программируемых источниках питания БП1 и БП2.

  • 7.5.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.

7.6 Определение приведенной (к ВП) погрешности измерений частоты переменного тока Количество ИК - 24
  • 7.6.1 Подготовка к поверке ИК.

    • 7.6.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

    • 7.6.1.2 Выбрать ИК по таблице А.6 приложения А.

    • 7.6.1.3 Открыть дверцы шкафов аналоговых сигналов 1,2.

    • 7.6.1.4 Подготовить к работе эталонное средство (генератор сигналов произвольной формы 33220А) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 13, для чего подключить эталонное средство к модулю нормализации сигнала частоты FL157A в соответствии с таблицей А.6 Приложения А.

      +IN

      2

      0UT#2

      -IN

      сои

      I

      I

      I

      I

      {Шкаф аналоговых!

      } сигналов 12   [

      т

      I I

      1 I

      I I I

      I

      i 3;

      i

      4

      5

      Шкаф приборный 1

  • 1 - Генератор сигналов произвольной формы 33220А (рабочий эталон);

  • 2 - Нормализатор сигнала FL157A;

  • 3 - Коннекторный блок ТВ-2715;

  • 4 - Модуль счетчика-таймера с цифровыми линиями ввода/вывода PXI-6602;

  • 5- ШассиPXI-1042;

  • 6- ПЭВМ

Рисунок 13 - Функциональная схема поверки ИК частоты переменного тока

  • 7.6.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

  • 7.6.2 Проведение поверки ИК.

    • 7.6.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

  • 7.6.3 Включить генератор 33220А в режим воспроизведения синусоидальных сигналов и на вход ИК подавать частоту переменного тока в диапазоне от 10 до 30000 Гц амплитудой - 100 мВ.

  • 7.6.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений частоты переменного тока находятся в допускаемых пределах ± 0,02 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

  • 7.6.5 После проведения поверки ИК закрыть дверцы шкафов аналоговых сигналов 1, 2.

  • 7.6.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки генератор сигналов произвольной формы 33220А.

8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 8.1 Измеренные массивы значений zik обрабатываются с помощью встроенных в программное обеспечение алгоритмов следующим образом:

    • 8.1.1 Вычисляется среднее значение результатов измерений измеренной величины на каждой /-той ступени:

Zf —------

т где т - количество точек в выборке (т—50).

(1)

  • 8.1.2 Определяется индивидуальная преобразования в виде степенного полинома:

xi=aQ+aizi+...^an^ ,                  (2)

где ao>ai —ап _ коэффициенты аппроксимирующей функции преобразования.

  • 8.1.3 Вычисляется среднее значение результатов измерений измеренной величины с учетом функции преобразования на каждой /-той ступени:

-

Л =——

(3)

где № 0+^+... + апг”

  • 8.1.4 Для каждой /-той ступени вычисляется оценка систематической составляющей погрешности &ci:

    А - = v- — х-

    С1 Si      I

    '1

(4)

8.1.5. Определяются границы систематических погрешностей * измеренной величины: = А а + A ci s                       (5)

где АС1 - пределы допускаемой абсолютной погрешности рабочего эталона.

  • 8.1.6 Вычисляется оценка среднего квадратического отклонения измеренной величины У(А°)          - .   »

14 7 на каждой z-тои ступени:

5,.(Д“) =

(6)

  • 8.1.7 Оцениваются границы суммарной абсолютной погрешности измеренной величины на каждой /-той ступени следующим образом:

к-^

8.1.7.3 Определяется

(7)

8.1.7.3 Если К > 8, то А' =      .

(8)

Если К < 0,8, то А' = ZS> (А°    .

(9)

Если 0,8 < К < 8,0, то

(Ю)

И)+Ж

где t - коэффициент Стьюдента, который определяется при доверительной вероятности Р=0,95 для числа степеней свободы т-1 в соответствии с ГОСТ Р 8.736-2011 (приложение В).

  • 8.1.8 Определяется погрешность ИК А как максимальное значение суммарной абсолютной погрешности:

(И)

  • 8.1.9 Вычисляется приведенная погрешность / ИК где хп - нормирующее значение, которое зависит от выбранного метода определения погрешности.

    100

    (12)

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При поверке вести протокол по форме Приложения Б.

  • 9.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки система к применению не допускается и на неё выдается извещение о непригодности с указанием причин забракования.

    Главный метролог ООО «КИА»

    В.В. Супрунюк

Приложение А Перечень ИК (обязательное)

Таблица А.1 - ИК напряжения постоянного тока

(Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям

№ п/п

Обозначение ИК в базе ПО «Метрология»

Пин

Контакты подключения

1

6Т001

6Т001

Шкаф термопарный l/TB-9214 ХТ1/ТС0+ ТС0-

2

6Т002

6Т002

Шкаф термопарный l/TB-9214 ХТ1/ТС1+ ТС1-

3

6Т003

6Т003

Шкаф термопарный l/TB-9214 ХТ1/ТС2+ ТС2-

4

6Т004

6Т004

Шкаф термопарный l/TB-9214 ХТ1/ТСЗ+ ТСЗ-

5

6Т005

6Т005

Шкаф термопарный l/TB-9214 ХТ1/ТС4+ ТС4-

6

6Т006

6Т006

Шкаф термопарный l/TB-9214 ХТ1/ТС5+ ТС5-

7

6Т007

6Т007

Шкаф термопарный l/TB-9214 ХТ1/ТС6+ ТС6-

8

6Т008

6Т008

Шкаф термопарный l/TB-9214 ХТ1/ТС7+ ТС7-

9

6Т009

6Т009

Шкаф термопарный l/TB-9214 ХТ1/ТС8+ ТС8-

10

6Т010

6Т010

Шкаф термопарный l/TB-9214 ХТ1/ТС9+ ТС9-

11

6Т011

6Т011

Шкаф термопарный l/TB-9214 ХТ1/ТС10+ ТС10-

12

6Т012

6Т012

Шкаф термопарный l/TB-9214 ХТ1/ТС11+ TCI 1-

13

6Т013

6Т013

Шкаф термопарный l/TB-9214 ХТ1/ТС12+ ТС12-

14

6Т014

6Т014

Шкаф термопарный l/TB-9214 ХТ1/ТС13+ ТС13-

15

6Т015

6Т015

Шкаф термопарный l/TB-9214 ХТ1/ТС14+ ТС14-

16

6Т016

6Т016

Шкаф термопарный l/TB-9214 ХТ1/ТС15+ ТС15-

17

6Т017

6Т017

Шкаф термопарный l/TB-9214 ХТ2/ТС0+ ТОО-

18

6Т018

6Т018

Шкаф термопарный l/TB-9214 ХТ2/ТС1+ ТС1-

19

6Т019

6Т019

Шкаф термопарный l/TB-9214 ХТ2/ТС2+ ТС2-

20

6Т020

6Т020

Шкаф термопарный l/TB-9214 ХТ2/ТСЗ+ ТСЗ-

21

6Т021

6Т021

Шкаф термопарный l/TB-9214 ХТ2/ТС4+ ТС4-

22

6Т022

6Т022

Шкаф термопарный l/TB-9214 ХТ2/ТС5+ ТС5-

23

6Т023

6Т023

Шкаф термопарный l/TB-9214 ХТ2/ТС6+ ТС6-

24

6Т024

6Т024

Шкаф термопарный l/TB-9214 ХТ2/ТС7+ ТС7-

25

6Т025

6Т025

Шкаф термопарный l/TB-9214 ХТ2/ТС8+ ТС8-

26

6Т026

6Т026

Шкаф термопарный l/TB-9214 ХТ2/ТС9+ ТС9-

27

6Т027

6Т027

Шкаф термопарный l/TB-9214 ХТ2/ТС10+ ТС10-

28

6Т028

6Т028

Шкаф термопарный l/TB-9214 ХТ2/ТС11+ ТС11-

29

6Т029

6Т029

Шкаф термопарный l/TB-9214 ХТ2/ТС12+ ТС12-

30

6Т030

6Т030

Шкаф термопарный l/TB-9214 ХТ2/ТС13+ ТС13-

31

6Т031

6Т031

Шкаф термопарный l/TB-9214 ХТ2/ТС14+ ТС 14-

32

6Т032

6Т032

Шкаф термопарный l/TB-9214 ХТ2/ТС15+ ТС15-

33

6Т033

6Т033

Шкаф термопарный l/TB-9214 XT3/TC0+ ТС0-

34

6Т034

6Т034

Шкаф термопарный l/TB-9214 ХТЗ/ТС1+ ТС1-

35

6Т035

6Т035

Шкаф термопарный l/TB-9214 ХТЗ/ТС2+ ТС2-

36

6Т036

6Т036

Шкаф термопарный l/TB-9214 ХТЗ/ТСЗ+ ТСЗ-

37

6Т037

6Т037

Шкаф термопарный l/TB-9214 ХТЗ/ТС4+ ТС4-

38

6Т038

6Т038

Шкаф термопарный l/TB-9214 ХТЗ/ТС5+ ТС5-

39

6Т039

6Т039

Шкаф термопарный l/TB-9214 ХТЗ/ТС6+ ТС6-

40

6Т040

6Т040

Шкаф термопарный l/TB-9214 ХТЗ/ТС7+ ТС7-

41

6Т041

6Т041

Шкаф термопарный l/TB-9214 ХТЗ/ТС8+ ТС8-

42

6Т042

6Т042

Шкаф термопарный l/TB-9214 ХТЗ/ТС9+ ТС9-

43

6Т043

6Т043

Шкаф термопарный l/TB-9214 ХТЗ/ТС10+ ТС10-

44

6Т044

6Т044

Шкаф термопарный l/TB-9214 ХТЗ/ТС11+ TCI 1-

45

6Т045

6Т045

Шкаф термопарный l/TB-9214 ХТЗ/ТС12+ ТС12-

46

6Т046

6Т046

Шкаф термопарный l/TB-9214 XT3/TC13+ ТС13-

47

6Т047

6Т047

Шкаф термопарный l/TB-9214 ХТЗ/ТС14+ ТС14-

48

6Т048

6Т048

Шкаф термопарный l/TB-9214 ХТЗ/ТС15+ ТС 15-

49

6Т049

6Т049

Шкаф термопарный l/TB-9214 ХТ4/ТС0+ TC0-

50

6Т050

6Т050

Шкаф термопарный l/TB-9214 ХТ4/ТС1+ ТС1-

51

6Т051

6Т051

Шкаф термопарный l/TB-9214 ХТ4/ТС2+ ТС2-

52

6Т052

6Т052

Шкаф термопарный l/TB-9214 ХТ4/ТСЗ+ ТСЗ-

53

6Т053

6Т053

Шкаф термопарный l/TB-9214 ХТ4/ТС4+ ТС4-

54

6Т054

6Т054

Шкаф термопарный l/TB-9214 ХТ4/ТС5+ ТС5-

55

6Т055

6Т055

Шкаф термопарный l/TB-9214 ХТ4/ТС6+ ТС6-

56

6Т056

6Т056

Шкаф термопарный l/TB-9214 ХТ4/ТС7+ ТС7-

57

6Т057

6Т057

Шкаф термопарный l/TB-9214 ХТ4/ТС8+ ТС8-

58

6Т058

6Т058

Шкаф термопарный l/TB-9214 ХТ4/ТС9+ ТС9-

59

6Т059

6Т059

Шкаф термопарный l/TB-9214 ХТ4/ТС10+ ТС10-

60

6Т060

6Т060

Шкаф термопарный l/TB-9214 ХТ4/ТС11+ TCI 1-

61

6Т061

6Т061

Шкаф термопарный l/TB-9214 ХТ4/ТС12+ ТС12-

62

6Т062

6Т062

Шкаф термопарный l/TB-9214 ХТ4/ТС13+ ТС13-

63

6Т063

6Т063

Шкаф термопарный l/TB-9214 ХТ4/ТС14+ ТС14-

64

6Т064

6Т064

Шкаф термопарный l/TB-9214 ХТ4/ТС15+ ТС15-

65

6Т065

6Т065

Шкаф термопарный l/TB-9214 ХТ5/ТС0+ TC0-

66

6Т066

6Т066

Шкаф термопарный l/TB-9214 ХТ5/ТС1+ ТС1-

67

6Т067

6Т067

Шкаф термопарный l/TB-9214 ХТ5/ТС2+ ТС2-

68

6Т068

6Т068

Шкаф термопарный 1/ТВ-9214ХТ5/ТСЗ+ ТСЗ-

69

6Т069

6Т069

Шкаф термопарный l/TB-9214 ХТ5/ТС4+ ТС4-

70

6Т070

6Т070

Шкаф термопарный l/TB-9214 ХТ5/ТС5+ ТС5-

71

6Т071

6Т071

Шкаф термопарный l/TB-9214 ХТ5/ТС6+ ТС6-

72

6Т072

6Т072

Шкаф термопарный l/TB-9214 ХТ5/ТС7+ ТС7-

73

6Т073

6Т073

Шкаф термопарный l/TB-9214 ХТ5/ТС8+ ТС8-

74

6Т074

6Т074

Шкаф термопарный l/TB-9214 ХТ5/ТС9+ ТС9-

75

6Т075

6Т075

Шкаф термопарный l/TB-9214 ХТ5/ТС10+ ТС10-

76

6Т076

6Т076

Шкаф термопарный l/TB-9214 ХТ5/ТС11+ TCI 1-

77

6Т077

6Т077

Шкаф термопарный l/TB-9214 ХТ5/ТС12+ ТС12-

78

6Т078

6Т078

Шкаф термопарный l/TB-9214 ХТ5/ТС13+ ТС13-

79

6Т079

6Т079

Шкаф термопарный l/TB-9214 ХТ5/ТС14+ ТС14-

80

6Т080

6Т080

Шкаф термопарный l/TB-9214 ХТ5/ТС15+ ТС15-

81

6Т081

6Т081

Шкаф термопарный l/TB-9214 ХТ6/ТС0+ TC0-

82

6Т082

6Т082

Шкаф термопарный l/TB-9214 ХТ6/ТС1+ ТС1-

83

6Т083

6Т083

Шкаф термопарный l/TB-9214 ХТ6/ТС2+ ТС2-

84

6Т084

6Т084

Шкаф термопарный l/TB-9214 ХТ6/ТСЗ+ ТСЗ-

85

6Т085

6Т085

Шкаф термопарный l/TB-9214 ХТ6/ТС4+ ТС4-

86

6Т086

6Т086

Шкаф термопарный l/TB-9214 ХТ6/ТС5+ ТС5-

87

6Т087

6Т087

Шкаф термопарный l/TB-9214 ХТ6/ТС6+ ТС6-

88

6Т088

6Т088

Шкаф термопарный l/TB-9214 ХТ6/ТС7+ ТС7-

89

6Т089

6Т089

Шкаф термопарный l/TB-9214 ХТ6/ТС8+ ТС8-

90

6Т090

6Т090

Шкаф термопарный l/TB-9214 ХТ6/ТС9+ ТС9-

91

6Т091

6Т091

Шкаф термопарный l/TB-9214 ХТ6/ТС10+ ТС10-

92

6Т092

6Т092

Шкаф термопарный l/TB-9214 ХТ6/ТС11+ TCI 1-

93

6Т093

6Т093

Шкаф термопарный l/TB-9214 ХТ6/ТС12+ ТС12-

94

6Т094

6Т094

Шкаф термопарный l/TB-9214 ХТ6/ТС13+ ТС13-

95

6Т095

6Т095

Шкаф термопарный l/TB-9214 ХТ6/ТС14+ ТС14-

96

6Т096

6Т096

Шкаф термопарныйЛ/ТВ-9214 ХТ6/ТС15+ ТС15-

97

7Т001

7Т001

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС0+ TC0-

98

7Т002

7Т002

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС1+ ТС1-

99

7Т003

7Т003

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС2+ ТС2-

100

7Т004

7Т004

Шкаф термопарный 2/ТВ-9214 ХТ1/ТСЗ+ ТСЗ-

101

7Т005

7Т005

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС4+ ТС4-

102

7Т006

7Т006

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС54- ТС5-

103

7Т007

7Т007

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС6+ ТС6-

104

7Т008

7Т008

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС7+ ТС7-

105

.   7Т009

7Т009

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС8+ ТС8-

106

7Т010

7Т010

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС9+ ТС9-

107

7Т011

7Т011

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС10+ ТС10-

108

7Т012

7Т012

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС11+ TCI 1-

109

7Т013

7Т013

Шкаф термопарный 2/ТВ-9214ХТ1/ТС12+ ТС12-

110

7Т014

7Т014

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС13+ ТС13-

111

7Т015

7Т015

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС14+ ТС14-

112

7Т016

7Т016

Шкаф термопарный 2/ТВ-9214 ХТ1/ТС15+ ТС15-

ИЗ

7Т017

7Т017

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС04- TC0-

114

7Т018

7Т018

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС1+ ТС1-

115

7Т019

7Т019

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС2+ ТС2-

116

7Т020

7Т020

Шкаф термопарный 2/ТВ-9214 ХТ2/ТСЗ+ ТСЗ-

117

7Т021

7Т021

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС4+ ТС4-

118

7Т022

7Т022

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС5+ ТС5-

119

7Т023

7Т023

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС6+ ТС6-

120

7Т024

7Т024

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС7+ ТС7-

121

7Т025

7Т025

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС8+ ТС8-

122

7Т026

7Т026

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС9+ ТС9-

123

7Т027

7Т027

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС10+ ТС10-

124

7Т028

7Т028

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС11+ TCI 1-

125

7Т029

7Т029

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС12+ ТС12-

126

7Т030

7Т030

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС13+ ТС13-

127

7Т031

7Т031

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС14+ ТС14-

128

7Т032

7Т032

Шкаф термопарный 2/ТВ-9214 ХТ2/ТС15Т ТС15-

129

7Т033

7Т033

Шкаф термопарный 2/ТВ-9214 XT3/TC0+ TC0-

130

7Т034

7Т034

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС1+ ТС1-

131

7Т035

7Т035

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС2+ ТС2-

132

7Т036

7Т036

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТСЗ+ ТСЗ-

133

7Т037

7Т037

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС4+ ТС4-

134

7Т038

7Т038

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС5+ ТС5-

135

7Т039

7Т039

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС6+ ТС6-

136

7Т040

7Т040

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС7+ ТС7-

137

7Т041

7Т041

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС8+ ТС8-

138

7Т042

7Т042

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС9+ ТС9-

139

7Т043

7Т043

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС10+ ТС10-

140

7Т044

7Т044

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС11+ ТС11-

141

7Т045

7Т045

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС12+ ТС12-

142

7Т046

7Т046

Шкаф термопарный 2/ТВ-9214 XT3/TC13+ ТС13-

143

7Т047

7Т047

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС14+ ТС14-

144

7Т048

7Т048

Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС15+ ТС15-

145

7Т049

7Т049

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС0+ TC0-

146

7Т050

7Т050

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС1+ ТС1-

147

7Т051

7Т051

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС2+ ТС2-

148

7Т052

7Т052

Шкаф термопарный 2/ТВ-9214 ХТ4/ТСЗ+ ТСЗ-

149

7Т053

7Т053

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС4+ ТС4-

150

7Т054

7Т054

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС5+ ТС5-

151

7Т055

7Т055

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС6+ ТСб-

152

7Т056

7Т056

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС7+ ТС7-

153

7Т057

7Т057

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС8+ ТС8-

154

7Т058

7Т058

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС9+ ТС9-

155

7Т059

7Т059

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС10+ ТС10-

156

7Т060

7Т060

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС11+ TCI 1-

157

7Т061

7Т061

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС12+ ТС12-

158

, 7Т062

7Т062

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС13+ ТС13-

159

7Т063

7Т063

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС14+ ТС14-

160

7Т064

7Т064

Шкаф термопарный 2/ТВ-9214 ХТ4/ТС15+ ТС15-

161

7Т065

7Т065

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС0+ TC0-

162

7Т066

7Т066

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС1+ ТС1-

163

7Т067

7Т067

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС2+ ТС2-

164

7Т068

7Т068

Шкаф термопарный 2/ТВ-9214 ХТ5/ТСЗ+ ТСЗ-

165

7Т069

7Т069

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС4+ ТС4-

166

7Т070

7Т070

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС5+ ТС5-

167

7Т071

7Т071

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС6+ ТС6-

168

7Т072

7Т072

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС7+ ТС7-

169

7Т073

7Т073

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС8+ ТС8-

170

7Т074

7Т074

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС9+ ТС9-

171

7Т075

7Т075

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС10+ ТС10-

172

7Т076

7Т076

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС11+ TCI 1-

173

7Т077

7Т077

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС12+ ТС12-

174

7Т078

7Т078

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС13+ ТС13-

175

7Т079

7Т079

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС14+ ТС14-

176

7Т080

7Т080

Шкаф термопарный 2/ТВ-9214 ХТ5/ТС15+ ТС15-

177

7Т081

7Т081

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС0+ TC0-

178

7Т082

7Т082

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС1+ ТС1-

179

7Т083

7Т083 .

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС2+ ТС2-

180

7Т084

7Т084

Шкаф термопарный 2/ТВ-9214 ХТ6/ТСЗ+ ТСЗ-

181

7Т085

7Т085

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС4+ ТС4-

182

7Т086

7Т086

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС5+ ТС5-

183

7Т087

7Т087

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС6+ ТСб-

184

7Т088

7Т088

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС7+ ТС7-

185

7Т089

7Т089

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС8+ ТС8-

186

7Т090

. 7Т090

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС9+ ТС9-

187

7Т091

7Т091

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС10+ ТС 10-

188

7Т092

7Т092

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС11+ ТС11-

189

7Т093

7Т093-

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС12+ ТС12-

190

7Т094

7Т094

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС13+ ТС13-

191

7Т095

7Т095

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС14+ ТС14-

192

7Т096

7Т096

Шкаф термопарный 2/ТВ-9214 ХТ6/ТС15+ ТС15-

Таблица А.2 - ИК напряжения постоянного тока

(Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям виброскорости)___________________________   ___________________________________________________

№ п/п

Обозначение ИК в базе ПО «Метрология»

Пин

Контакты подключения

1

1U001

1U001

Шкаф,приборный 2/ДВ 1/4(4-) 9(-)

2

1U002

1U002

Шкаф приборный 2/ДВ 1/3(4-) 9(-)

3

1U003

шооз

Шкаф приборный 2/ДВ 1/2(4-) 9(-)

4

1U004

1U004

Шкаф приборный 2/ДВ 1/1 (4-) 9(-)

5

1U005

1U005

Шкаф приборный 2/ДВ2/4(4-) 9(-)

6

1U006

1U006

Шкаф приборный 2/ДВ2/3(4-) 9(-)

7

1U007

1U007

Шкаф приборный 2/ДВ2/2(4-) 9(-)

8

1U008

1U008

Шкаф приборный 2/ДВ2/1 (4-) 9(-)

9

1U009

1U009

Шкаф приборный 2/ДВЗ/4(4-) 9(-)

10

1U010

1U010

Шкаф приборный 2/ДВЗ/3(4-) 9(-)

И

шоп

шоп

Шкаф приборный 2/ДВЗ/2(4-) 9(-)

12

1U012

1U012

Шкаф приборный 2/ДВЗ/1 (-+*) 9(-)

Таблица А.З - ИК напряжения постоянного тока

№ п/п

Обозначение ИК в базе ПО «Метрология»

Пин

Контакты подключения

1

8AI001

8AI001

Шкаф аналоговых сигналов 1/СН0:4(4-) СН0:5(-)

2

8AI002

8AI002

Шкаф аналоговых сигналов 1/СН1:4(-ь) СН1:5(-)

3

8AI003

8AI003

Шкаф аналоговых сигналов 1/СН2:4(4-) СН2:5(-)

4

8AI004

8AI004

Шкаф аналоговых сигналов 1/СНЗ:4(4-) СНЗ:5(-)

5

9AI001

9AI001

Шкаф аналоговых сигналов 2/СН0:4(4-) СН0:5(-)

6

9AI002

9AI002

Шкаф аналоговых сигналов 2/СН1:4(4-) СН1:5(-)

7

9AI003

9AI003

Шкаф аналоговых сигналов 2/СН2:4(4-) СН2:5(-)

8

9AI004

9AI004

Шкаф аналоговых сигналов 2/СНЗ:4(4-) СНЗ:5(-)

Таблица А.4 - ИК сопротивления постоянному току

(Наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры)

№ п/п

Обозначение ИК в базе ПО «Метрология»

Пин

Контакты подключения

1,41

8Т001

8Т001

Шкаф аналоговых сигналов 1/1RTD0-1RTD1 1RTD2-1RTD3

2, 42

8Т002

8Т002

Шкаф аналоговых сигналов 1/1RTD4-1RTD5 1RTD6-1RTD7

3,43

8Т003

8Т003

Шкаф аналоговых сигналов 1/1RTD8-1RTD9 1RTD10-1RTD11

4, 44

8Т004

8Т004

Шкаф аналоговых сигналов 1/1RTD12-1RTD13 1RTD14-1RTD15

5,45

8Т005

8Т005

Шкаф аналоговых сигналов 1/2RTD0-2RTD1 2RTD2-2RTD3

6,46

8Т006

8Т006

Шкаф аналоговых сигналов 1/2RTD4-2RTD5 2RTD6-2RTD7

7, 47

8Т007

8Т007

Шкаф аналоговых сигналов 1/2RTD8-2RTD9 2RTD10-2RTD11

8,48

8Т008

8Т008

Шкаф аналоговых сигналов 1/2RTD12-2RTD13 2RTD14-2RTD15

9,49

8Т009

8Т009

Шкаф аналоговых сигналов 1/3RTD0-3RTD1 3RTD2-3RTD3

10, 50

8Т010

8Т010

Шкаф аналоговых сигналов 1/3RTD4-3RTD5 3RTD6-3RTD7

11,51

8Т011

8Т011

Шкаф аналоговых сигналов 1/3RTD8-3RTD9 3RTD10-3RTD11

12, 52

8Т012

8Т012

Шкаф аналоговых сигналов 1/3RTD12-3RTD13 3RTD14-3RTD15

13,53

8Т013

8Т013

Шкаф аналоговых сигналов 1/4RTD0-4RTD1 4RTD2-4RTD3

14, 54

8Т014

8Т014

Шкаф аналоговых сигналов 1/4RTD4-4RTD5 4RTD6-4RTD7

15,55

8Т015

8Т015

Шкаф аналоговых сигналов 1/4RTD8-4RTD9 4RTD10-4RTD11

16,56

8Т016

8Т016

Шкаф аналоговых сигналов 1/4RTD12-4RTD13 4RTD14-4RTD15

17, 57

9Т001

9Т001

Шкаф аналоговых сигналов 2/1RTD0-1RTD1 1RTD2-1RTD3

18,58

9Т002

9Т002

Шкаф аналоговых сигналов 2/1RTD4-1RTD5 1RTD6-1RTD7

19, 59

9Т003

9Т003

Шкаф аналоговых сигналов 2/1RTD8-1RTD9 1RTD10-1RTD11

20, 60

9Т004

9Т004

Шкаф аналоговых сигналов 2/1RTD12-1RTD13 1RTD14-1RTD15

21,61

9Т005

9Т005

Шкаф аналоговых сигналов 2/2RTD0-2RTD1 2RTD2-2RTD3

22, 62

9Т006

9Т006

Шкаф аналоговых сигналов 2/2RTD4-2RTD5 2RTD6-2RTD7

23,63

9Т007

9Т007

Шкаф аналоговых сигналов 2/2RTD8-2RTD9 2RTD10-2RTD11

24, 64

9Т008

9Т008

Шкаф аналоговых сигналов 2/2RTD12-2RTD13 2RTD14-2RTD15

25,65

9Т009

9Т009

Шкаф аналоговых сигналов 2/3RTD0-3RTD1 3RTD2-3RTD3

26, 66

9Т010

9Т010

Шкаф аналоговых сигналов 2/3RTD4-3RTD5 3RTD6-3RTD7

27, 67

9Т011

9Т011

Шкаф аналоговых сигналов 2/3RTD8-3RTD9 3RTD10-3RTD11

28, 68

9Т012

9Т012

Шкаф аналоговых сигналов 2/3RTD12-3RTD13 3RTD14-3RTD15

29, 69

9Т013

9Т013

Шкаф аналоговых сигналов 2/4RTD0-4RTD1 4RTD2-4RTD3

30,70

9Т014

9Т014

Шкаф аналоговых сигналов 2/4RTD4-4RTD5 4RTD6-4RTD7

31,71

9Т015

9Т015

Шкаф аналоговых сигналов 2/4RTD8-4RTD9 4RTD10-4RTD11

32, 72

9Т016

9Т016

Шкаф аналоговых сигналов 2/4RTD12-4RTD13 4RTD14-4RTD15

33,73

...10Т001

10Т001

Шкаф PMK/RK3 3/1,3:4,2

34, 74

10Т002

10Т002

Шкаф PMKZRK34/1,3:4,2

35, 75

10Т003

ютооз

Шкаф PMKZRK35/1,3:4,2

36, 76

10Т004

10Т004

Шкаф PMK/RK36/1,3:4,2

37, 77

10Т005

10Т005

Шкаф PMK/RK37/1,3:4,2

38, 78

-10Т006

10Т006

Шкаф PMK/RK38/1,3:4,2

39,79

10Т007

10Т007

Шкаф PMK/RK39/1,3:4,2

40, 80

10Т008

10Т008

Шкаф PMK/RK40/l,3:4,2

Таблица А.5 - ИК силы постоянного тока

№ п/п

Обозначение ИК в базе ПО «Метрология»

Пин

Контакты подключения

1

2Р001

2Р001

Шкаф датчиков давления 1/AI001 (+) СОМ1(-)

2

. 2Р002

2Р002

Шкаф датчиков давления 1/А1002(+) СОМ1(-)

3

2Р003

2Р003

Шкаф датчиков давления l/AI003(+) СОМ1(-)

4

2Р004

2Р004

Шкаф датчиков давления l/AI004(4-) СОМ1(-)

5

2Р005

2Р005

Шкаф датчиков давления l/AI005(+) СОМ1(-)

6

2Р006

2Р006

Шкаф датчиков давления l/AI006(+) COMl(-)

7

2Р007

2Р007

Шкаф датчиков давления l/AI007(+) СОМ1(-)

8

2Р008

2Р008

Шкаф датчиков давления l/AI008(+) СОМ1(-)

9

2Р009

2Р009

Шкаф датчиков давления l/AI009(+) СОМ1(-)

10

2Р010

2Р010

Шкаф датчиков давления 1/AI010(+) СОМ1(-)

11

2Р011

2Р011

Шкаф датчиков давления 1/AI011(+) СОМ1(-)

12

2Р012

2Р012

Шкаф датчиков давления l/AI012(+) СОМ1(-)

13

2Р013

2Р013

Шкаф датчиков давления 1/AI013(+) СОМ1(-)

14

2Р014

2Р014

Шкаф датчиков давления 1/AI014(+) СОМ1(-)

15

2Р015

2Р015

Шкаф датчиков давления 1/AI015(+) СОМ1(-)

16

2Р016

2Р016

Шкаф датчиков давления l/AI016(+) СОМ1(-)

17

2Р017

2Р017

Шкаф датчиков давления 1/AI017(+) COMl(-)

18

2Р018

2Р018

Шкаф датчиков давления 1/AI018(+) COMl(-)

19

2Р019

2Р019

Шкаф датчиков давления l/AI019(+) COMl(-)

20

-2Р020

2Р020

Шкаф датчиков давления l/AI020(+) СОМ1(-)

21

2Р021

2Р021

Шкаф датчиков давления l/AI021(+) СОМ1(-)

22

2Р022

2Р022

Шкаф датчиков давления l/AI022(+) СОМ1(-)

23

2Р023

2Р023

Шкаф датчиков давления l/AI023(+) СОМ1(-)

24

2Р024

2Р024

Шкаф датчиков давления l/AI024(+) СОМ1(-)

25

2Р025

2Р025

Шкаф датчиков давления 1/А1025(+) СОМ1(-)

26

2Р026

2Р026

Шкаф датчиков давления l/AI026(+) СОМ1(-)

27

2Р027

2Р027

Шкаф датчиков давления l/AI027(+) СОМ1(-)

28

2Р028

2Р028

Шкаф датчиков давления l/AI028(+) СОМ1(-)

29

2Р029

2Р029

Шкаф датчиков давления l/AI029(+) СОМ1(-)

30

2Р030

2Р030

Шкаф датчиков давления l/AI030(+) СОМ1(-)

31

2Р031

2Р031

Шкаф датчиков давления 1/AI031 (+) СОМ1(-)

32

2Р032

2Р032

Шкаф датчиков давления l/AI032(+) СОМ1(-)

33

2Р033

2Р033

Шкаф датчиков давления l/AI033(+) СОМ1(-)

34

2Р034

2Р034

Шкаф датчиков давления l/AI034(+) СОМ1(-)

35

2Р035

2Р035

Шкаф датчиков давления l/AI035(+) СОМ1(-)

36

2Р036

2Р036

Шкаф датчиков давления l/AI036(+) СОМ1(-)

37

2Р037

2Р037

Шкаф датчиков давления 1/AIO370-) СОМ1(-)

38

2Р038

2Р038

Шкаф датчиков давления 1/АЮ38(+) СОМ1(-)

39

2Р039

2Р039

Шкаф датчиков давления l/AI039(+) СОМ1(-)

40

2Р040

2Р040

Шкаф датчиков давления l/AI040(+) СОМ1(-)

41

2Р041

2Р041

Шкаф датчиков давления 1/AI041 (+) СОМ1(-)

42

2Р042

2Р042

Шкаф датчиков давления l/AI042(+) СОМ1(-)

43

2Р043

2Р043

Шкаф датчиков давления l/AI043(+) СОМ1(-)

44

2Р044

2Р044

Шкаф датчиков давления l/AI044(+) СОМ1(-)

45

2Р045

2Р045

Шкаф датчиков давления l/AI045(+) СОМ1(-)

46

2Р046

2Р046

Шкаф датчиков давления l/AI046(+) СОМ1(-)

47

2Р047

2Р047

Шкаф датчиков давления 1/А1047(+) СОМ1(-)

48

2Р048

2Р048

Шкаф датчиков давления l/AI048(+) СОМ1(-)

49

ЗР001

ЗР001

Шкаф датчиков давления 2/AI001 (+) СОМ1(-)

50

ЗР002

ЗР002

Шкаф датчиков давления 2/AI002(+) СОМ1(-)

51

3P003

3P003

Шкаф датчиков давления 2/AI003(+) СОМ1(-)

52

ЗР004

ЗР004

Шкаф датчиков давления 2/AI004(+) СОМ1(-)

53

ЗР005

ЗР005

Шкаф датчиков давления 2/AI005(+) СОМ1(-)

54

ЗР006

ЗР006

Шкаф датчиков давления 2/AI006(+) СОМ1(-)

55

ЗР007

ЗР007

Шкаф датчиков давления 2/AI007(+) СОМ1(-)

56

ЗР008

ЗР008

Шкаф датчиков давления 2/AI008(+) СОМ1(-)

57

ЗР009

ЗР009

Шкаф датчиков давления 2/AI009(+) СОМ1(-)

58

ЗР010

ЗР010

Шкаф датчиков давления 2/AI010(+) СОМ1(-)

59

ЗР011

ЗР011

Шкаф датчиков давления 2/AI011(+) СОМ1(-)

60

ЗР012

ЗР012

Шкаф датчиков давления 2/AI012(+) СОМ1(-)

61

3P013

3P013

Шкаф датчиков давления 2/AI013(+) СОМ1(-)

62

ЗР014

ЗР014

Шкаф датчиков давления 2/AI014(+) СОМ1(-)

63

ЗР015

ЗР015

Шкаф датчиков давления 2/AI015(+) СОМ1(-)

64

ЗР016

ЗР016

Шкаф датчиков давления 2/AI016(+) СОМ1(-)

65

ЗР017

ЗР017

Шкаф датчиков давления 2/AI017(+) СОМ1(-)

66

ЗР018

ЗР018

Шкаф датчиков давления 2/AI018(+) СОМ1(-)

67

ЗР019

ЗР019

Шкаф датчиков давления 2/AI019(+) СОМ1(-)

68

ЗР020

ЗР020

Шкаф датчиков давления 2/AI020(+) СОМ10

69

ЗР021

ЗР021

Шкаф датчиков давления 2/AI021 (+) СОМ10

70

ЗР022

ЗР022

Шкаф датчиков давления 2/AI022(+) СОМ10

71

3P023

3P023

Шкаф датчиков давления 2/AI023(+) СОМ 10

72

ЗР024

ЗР024

Шкаф датчиков давления 2/AI024(+) СОМ1(-)

73

ЗР025

ЗР025

Шкаф датчиков давления 2/AI025(+) СОМ10

74

.ЗР026

ЗР026

Шкаф датчиков давления 2/AI026(+) СОМ 10

75

ЗР027

ЗР027

Шкаф датчиков давления 2/AI027(+) СОМ 10

76

ЗР028

ЗР028

Шкаф датчиков давления 2/А1028(+) СОМ 10

77

ЗР029

ЗР029

Шкаф датчиков давления 2/AI029(+) СОМ10

78

ЗРОЗО

ЗРОЗО

Шкаф датчиков давления 2/AI030(+) СОМ1(-)

79

3P031

3P031

Шкаф датчиков давления 2/AI031 (+) СОМ1 0

80

3P032

3P032

Шкаф датчиков давления 2/AI032(+) СОМ10

81

ЗРОЗЗ

ЗРОЗЗ

Шкаф датчиков давления 2/AI033(+) СОМ10

82

3P034

3P034

Шкаф датчиков давления 2/AI034(+) СОМ10

83

3P035

3P035

Шкаф датчиков давления 2/AI035(+) СОМ10

84

3P036

3P036

Шкаф датчиков давления 2/AI036(+) СОМ1(-)

85

3P037

3P037

Шкаф датчиков давления 2/AI037(+) СОМ10

86

3P038

3P038

Шкаф датчиков давления 2/AI03 8(+) СОМ10

87

3P039

3P039

Шкаф датчиков давления 2/AI039(+) СОМ 10

88

ЗР040

ЗР040

Шкаф датчиков давления 2/AI040(+) СОМ10

89

ЗР041

ЗР041

Шкаф датчиков давления 2/AI041(+) СОМ 10

90

ЗР042

ЗР042

Шкаф датчиков давления 2/AI042(+) СОМ10

91

3P043

3P043

Шкаф датчиков давления 2/AI043(+) СОМ10

92

ЗР044

ЗР044

Шкаф датчиков давления 2/AI044(+) СОМ10

93

ЗР045

ЗР045

Шкаф датчиков давления 2/А1045(+) СОМ10

94

ЗР046

ЗР046

Шкаф датчиков давления 2/AI046(+) СОМ 10

95

ЗР047

ЗР047

Шкаф датчиков давления 2/А1047(+) СОМ10

96

ЗР048

ЗР048

Шкаф датчиков давления 2/AI048(+) СОМ1(-)

97

4Р001

4Р001

Шкаф датчиков давления 3/AI001 (+) СОМ10

98

4Р002

4Р002

Шкаф датчиков давления 3/AI002(+) СОМ1(-)

99

4Р003

4Р003

Шкаф датчиков давления 3/AI003(+) СОМ10

100

4Р004

4Р004

Шкаф датчиков давления 3/AI004(+) СОМ10

101

4Р005

4Р005

Шкаф датчиков давления 3/AI005(+) СОМ1(-)

102

4Р006

4Р006

Шкаф датчиков давления 3/AI006(+) СОМ10

103

4Р007

4Р007

Шкаф датчиков давления 3/AI007(+) СОМ10

104

4Р008

4Р008

Шкаф датчиков давления 3/AI008(+) СОМ10

105

4Р009

4Р009

Шкаф датчиков давления 3/AI009(+) СОМ1(-)

106

4Р010

4Р010

Шкаф датчиков давления 3/AI010(+) СОМ10

107

4Р011

4Р011

Шкаф датчиков давления 3/AJ011(+) СОМ10

108

4Р012

4Р012

Шкаф датчиков давления 3/AI012(+) СОМ10

109

4Р013

4Р013

Шкаф датчиков давления 3/AI013(+) СОМ10

110

4Р014

4Р014

Шкаф датчиков давления 3/AI014(+) СОМ10

111

4Р015

4Р015

Шкаф датчиков давления 3/AI015(+) СОМ1(-)

112

4Р016

4Р016

Шкаф датчиков давления 3/AI016(+) СОМ10

113

4Р017

4Р017

Шкаф датчиков давления 3/AI017(+) СОМ1(-)

114

4Р018

4Р018

Шкаф датчиков давления 3/AI018(+) СОМ 10

115

4Р019

4Р019

Шкаф датчиков давления 3/AI019(+) СОМ 10

116

4Р020

4Р020

Шкаф датчиков давления 3/AI020(+) СОМ10

117

4Р021

4Р021

Шкаф датчиков давления 3/AI021(+) СОМ 10

118

4Р022

4Р022

Шкаф датчиков давления 3/AI022(+) СОМ1(-)

119

4Р023

4Р023

Шкаф датчиков давления 3/AI023(+) СОМ1(-)

120

4Р024

4Р024

Шкаф датчиков давления 3/AI024(+) СОМ1(-)

121

4Р025

4Р025

Шкаф датчиков давления 3/AI025(+) СОМ1(-)

122

4Р026

4Р026

Шкаф датчиков давления 3/AI026(+) СОМ1(-)

123

4Р027

4Р027

Шкаф датчиков давления 3/AI027(+) СОМ1(-)

124

4Р028

4Р028

Шкаф датчиков давления 3/AI028(+) СОМ1(-)

125

4Р029

4Р029

Шкаф датчиков давления 3/AI029(+) СОМ1(-)

126

4Р030

4Р030

Шкаф датчиков давления 3/AI030(+) СОМ1(-)

127

4Р031

4Р031

Шкаф датчиков давления 3/AI031(+) СОМ1(-)

128

4Р032

4Р032

Шкаф датчиков давления 3/AI032(+) СОМ1(-)

129

4Р033

4Р033

Шкаф датчиков давления 3/AI033(+) СОМ1(-)

130

4Р034

4Р034

Шкаф датчиков давления 3/AI034(+) СОМ1(-)

131

4Р035

4Р035

Шкаф датчиков давления 3/AI035(+) СОМ1(-)

132

4Р036

4Р036

Шкаф датчиков давления 3/AI036(+) СОМ1(-)

133

4Р037

4Р037

Шкаф датчиков давления 3/AI037(+) СОМ1(-)

134

4Р038

4Р038

Шкаф датчиков давления 3/AI038(+) СОМ1(-)

135

4Р039

4Р039

Шкаф датчиков давления 3/AI039(+) СОМ1(-)

136

4Р040

4Р040 '

Шкаф датчиков давления 3/AI040(+) СОМ1(-)

137

4Р041

4Р041

Шкаф датчиков давления 3/AI041(+) СОМ1(-)

138

4Р042

4Р042

Шкаф датчиков давления 3/AI042(+) СОМ1(-)

139

4Р043

4Р043

Шкаф датчиков давления 3/AI043(+) СОМ1(-)

140

4Р044

4Р044

Шкаф датчиков давления 3/AI044(+) СОМ1(-)

141

4Р045

4Р045

Шкаф датчиков давления 3/AI045(+) СОМ1(-)

142

4Р046

4Р046

Шкаф датчиков давления 3/AI046(+) СОМ1(-)

143

4Р047

4Р047

Шкаф датчиков давления 3/AI047(+) СОМ1(-)

144

4Р048

4Р048

Шкаф датчиков давления 3/AI048(+) СОМ1(-)

145

5Р001

5Р001

Шкаф датчиков давления 4/AI001 (+) СОМ1(-)

146

5Р002

5Р002

Шкаф датчиков давления 4/AI002(+) СОМ1(-)

147

5Р003

5Р003

Шкаф датчиков давления 4/А1003(+) COM1Q

148

5Р004

5Р004

Шкаф датчиков давления 4/AI004(+) СОМ1(-)

149

5Р005

5Р005

Шкаф датчиков давления 4/AI005(+) СОМ1(-)

150

5Р006

5Р006

Шкаф датчиков давления 4/AI006(+) СОМ1(-)

151

5Р007

5Р007

Шкаф датчиков давления 4/AI007(+) СОМ1(-)

152

5Р008

5Р008

Шкаф датчиков давления 4/AI008(+) СОМ1(-)

153

5Р009

5Р009

Шкаф датчиков давления 4/AI009(+) СОМ1(-)

154

5Р010

5Р010

Шкаф датчиков давления 4/AI010(+) СОМ1(-)

155

5Р011

5Р011

Шкаф датчиков давления 4/AI011(+) СОМ1(-)

156

5Р012

5Р012

Шкаф датчиков давления 4/А1012(+) СОМ1(-)

157

5Р013

5Р013

Шкаф датчиков давления 4/AI013(+) СОМ1(-)

158

5Р014

5Р014

Шкаф датчиков давления 4/AI014(+) СОМ1(-)

159

5Р015

5Р015

Шкаф датчиков давления 4/AI015(+) СОМ1(-)

160

5Р016

5Р016

Шкаф датчиков давления 4/AI016(+) СОМ1(-)

161

5Р017

5Р017

Шкаф датчиков давления 4/AI017(+) СОМ1(-)

162

5Р018

5Р018

Шкаф датчиков давления 4/AI018(+) СОМ1(-)

163

5Р019

5Р019

Шкаф датчиков давления 4/А1019(+) СОМ1(-)

164

5Р020

5Р020

Шкаф датчиков давления 4/AI020(+) СОМ1(-)

165

5Р021

5Р021

Шкаф датчиков давления 4/А1021(+) СОМ1(-)

166

5Р022

5Р022

Шкаф датчиков давления 4/AI022(+) СОМ1(-)

167

5Р023

5Р023

Шкаф датчиков давления 4/AI023(+) СОМ1(-)

168

5Р024

5Р024

Шкаф датчиков давления 4/AI024(+) СОМ1(-)

169

5Р025

5Р025

Шкаф датчиков давления 4/AI025(+) COMl(-)

170

5Р026

5Р026

Шкаф датчиков давления 4/AI026(+) СОМ1(-)

171

5Р027

5Р027

Шкаф датчиков давления 4/AI027(+) СОМ1(-)

172

5Р028

5Р028

Шкаф датчиков давления 4/AI028(+) СОМ1(-)

173

5Р029

5Р029

Шкаф датчиков давления 4/AI029(+) COMl(-)

174

5Р030

5Р030

Шкаф датчиков давления 4/AI030(+) COMl(-)

175

5Р031

5Р031

Шкаф датчиков давления 4/AI031(+) СОМ1(-)

176

5Р032

5Р032

Шкаф датчиков давления 4/А1032(+) СОМ1(-)

177

5Р033

5Р033

Шкаф датчиков давления 4/AI033(+) СОМ1(-)

178

5Р034

5Р034

Шкаф датчиков давления 4/AI034(+) СОМ1(-)

179

5Р035

5Р035

Шкаф датчиков давления 4/AI035(+) СОМ1(-)

180

5Р036

5Р036

Шкаф датчиков давления 4/AI036(+) СОМ10

181

5Р037

5Р037

Шкаф датчиков давления 4/АЮ37(+) СОМ 10

182

5Р038

5Р038

Шкаф датчиков давления 4/AI038(+) СОМ1(-)

183

5Р039

5Р039

Шкаф датчиков давления 4/AI039(+) СОМ1(-)

184

5Р040

5Р040

Шкаф датчиков давления 4/АЮ40(+) СОМ1(-)

185

5Р041

5Р041

Шкаф датчиков давления 4/AI041 (+) СОМ1(-)

186

5Р042

5Р042

Шкаф датчиков давления 4/AI042(+) COMl(-)

187

5Р043

5Р043

Шкаф датчиков давления 4/AI043(+) СОМ1(-)

188

5Р044

5Р044

Шкаф датчиков давления 4/AI044(+) COMl(-)

189

5Р045

5Р045

Шкаф датчиков давления 4/AI045(+) СОМ1(-)

190

5Р046

5Р046

Шкаф датчиков давления 4/AI046(+) СОМ1(-)

191

5Р047

5Р047

Шкаф датчиков давления 4/AI047(+) СОМ1(-)

192

5Р048

5Р048

Шкаф датчиков давления 4/AI048(+) COMl(-)

193

10Р001

ЮР001

Шкаф РМК/1А10(+) COMl(-)

194

10Р002

10Р002

Шкаф РМК/1АЩ+) СОМ1(-)

195

10Р003

10Р003

Шкаф РМК/1А12(+) СОМ1(-)

196

10Р004

10Р004

Шкаф PMK/1AI3(+) СОМ1(-)

197

10Р005

10Р005

Шкаф РМК/1А14(+) СОМ1(-)

198

-10Р006

10Р006

Шкаф PMK/1AI5(+) СОМ1(-)

199

10Р007

10Р007

Шкаф РМК/1А16(+) СОМ1(-)

200

10Р008

10Р008

Шкаф PMK/1AI7C+) СОМ1(-)

201

10Р009

10Р009

Шкаф PMK/2AI0(+) СОМ1(-)

202

ЮРОЮ

ЮРОЮ

Шкаф PMK/2AI1(+) СОМ1(-)

203

ЮР011

ЮР011

Шкаф РМК/2А12(+) СОМ1(-)

204

ЮРОЮ

ЮРОЮ

Шкаф РМК/2А13(+) СОМ1(-)

205

.ЮР013

ЮР013

Шкаф РМК/2А14(+) СОМ1(-)

206

ЮР014

10Р014

Шкаф РМК/2А15(+) СОМЦ-)

207

ЮРОЮ

ЮРОЮ

Шкаф PMK/2AI6(+) СОМ1(-)

208

J0P016

ЮРОЮ

Шкаф РМК/2А17(+) СОМ1(-)

209

ЮРОЮ

ЮРОЮ

Шкаф РМК/ЗА10(+) СОМ1(-)

210

ЮРОЮ

ЮР018

Шкаф PMK/3AI1(+) СОМ1(-)

211

10Р019

ЮРОЮ

Шкаф PMK/3AI2(+) СОМ1(-)

212

10Р020

10Р020

Шкаф РМК/ЗА13(+) СОМ1(‘)

213

10Р021

10Р021

Шкаф РМК/ЗА14(+) СОМ1(-)

214

ЮР022

10Р022

Шкаф РМК/ЗА15(+) СОМЦ-)

215

ЮР023

10Р023

Шкаф РМК/ЗА16(+) СОМ1(-)

216

ЮР024

10Р024

Шкаф PMK/3AI7(+) СОМ1(-)

217

10Р025

10Р025

Шкаф РМК/4АЮ(+) СОМ1(-)

218

10Р026

10Р026

Шкаф РМК/4All(+) СОМ 1(-) -

219

10Р027

10Р027

Шкаф РМК/4 А12(+) СОМ1(-)

220

10Р028

10Р028

Шкаф PMK/4AI3(+) СОМ1(-)

221

10Р029

10Р029

Шкаф PMK/4AI4(+) СОМ1(-)

222

10Р030

10Р030

Шкаф PMK/4AI5(+) СОМ1(-)

223

10Р031

10Р031

Шкаф PMK/4AI6/+) СОМ1(-)

224

10Р032

10Р032

Шкаф РМК/4 АГ7(+) СОМ1(-)

Таблица А.6 - ИК частоты переменного тока

№ п/п

Обозначение ИК в базе ПО «Метрология»

Пин

Контакты подключения

1

1F001

1F001

Шкаф аналоговых сигналов 2/UF1 +IN -IN

2

1F002

1F002

Шкаф аналоговых сигналов 2/UF2 +IN -IN

3

1F003

1F003

Шкаф аналоговых сигналов 2/UF3 +IN -IN

4

1F004

1F004

Шкаф аналоговых сигналов 2/UF4 +IN -IN

5

1F005

1F005

Шкаф аналоговых сигналов 2/UF5 +IN -IN

6

1F006

1F006

Шкаф аналоговых сигналов 2/UF6 +IN -IN

7

1F007

1F007

Шкаф аналоговых сигналов 2/UF7 +IN -IN

8

1F008

1F008

Шкаф аналоговых сигналов 2/UF8 +IN -IN

9

1F009

1F009

Шкаф аналоговых сигналов 2/UF9 +IN -IN

10

1F010

1F010

Шкаф аналоговых сигналов 2/UF10 +IN -IN

11

1F011

1F011

Шкаф аналоговых сигналов 2/UF11 +IN -IN

12

1F012

1F012

Шкаф аналоговых сигналов 2/UF12 +IN -IN

13

1F013

1F013

Шкаф аналоговых сигналов 1/UF13 +IN -IN

14

1FO14

1F014

Шкаф аналоговых сигналов 1/UF14 +IN -IN

15

1F015

1F015

Шкаф аналоговых сигналов 1/UF15 +IN -IN

16

1F016

1F016

Шкаф аналоговых сигналов 1/UF16 +IN -IN

17

1F017

1F017

Шкаф аналоговых сигналов 1/UF17 +IN -IN

18

1F018

1F018

Шкаф аналоговых сигналов 1/UF18 +IN -IN

19

1F019

1F019

Шкаф аналоговых сигналов 1/UF19 +IN -IN

20

1F020

1F020

Шкаф аналоговых сигналов 1/UF20 +IN -IN

21

1F021

1F021

Шкаф аналоговых сигналов 1/UF21 +IN -IN

22

1F022

1F022

Шкаф аналоговых сигналов 1/UF22 +IN -IN

23

1F023

1F023

Шкаф аналоговых сигналов 1/UF23 +IN -IN

24

1F024

1F024

Шкаф аналоговых сигналов 1/UF24 +IN -IN

Приложение Б Форма протокола поверки ИК (обязательное)

ПРОТОКОЛ

поверки измерительного канала.....

Комплекс стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов измерительно-вычислительный «ИВК-15 СИКК»

(Методика поверки ИНСИ.425843.000.00 МП)

  • 1 Вид поверки:..................................................................................................

  • 2 Дата поверки:.................................................................................................

3 Средства поверки

3.1 Рабочий эталон:

Наименование

Пределы измерений

(в единицах измерений параметра)

Шаг установки

Погрешность

нижний

верхний

3.2 Вспомогательные средства: ...............................................................................

4 Условия поверки:

Температура окружающего воздуха, °C

Относительная влажность воздуха, %

Атмосферное давление, мм рт. ст.

5 Результаты экспериментальных исследований

5.1 Внешний осмотр:...........................................................................................

  • 5.2 Результаты опробования:.................................................................................

6. Результаты метрологических исследований

6.1 Условия исследования:

Число ступеней измерений (контрольных точек)

Число измерений в контрольной точке

Число циклов измерений

6.2 Составляющие погрешности:

Номер ступени

Задаваемые эталонные сигналы на входе ИК, в ед. изм.

Средние значения измеренных сигналов,в ед. изм.

Систематичес кая погрешность, в ед. изм.

Оценка среднего квадратического отклонения, в ед. изм.

Сумма неисключенной систематической погрешности, в ед. изм.

Абсолютная погрешность, в ед. изм.

6.3 Погрешность ИК:

Абсолютная погрешность измерений, в ед. изм.

Приведенная (к ВП) погрешность измерений, %

Пределы допускаемой погрешности измерений, %

7 Вывод:

Приведенная (к ВП) погрешность ИК...................., находится в пределах ±..........%,

допускаемых согласно методики поверки комплекса стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов измерительно-вычислительного «ИВК-15 СИКК».

Дата очередной поверки:........................................

Поверитель________________________

(подпись)

(дата)

(Ф.И.О.)

Приложение В (рекомендуемое)

Г

СПИСОК ССЫЛОК НА НОРМАТИВНО-ТЕХНИЧЕСКУЮ ДОКУМЕНТАЦИЮ

ОСТ 1 01021-93 «Стенды испытательные авиационные газотрубных двигателей. Общие требования».

ПР 50.2.006-94 «ГСИ. Порядок проведения поверки средств измерений».

ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристики средств измерений».

МИ 2440-97 «ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов».

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

МИ 1317-2004 «ГСИ. Результаты и характеристики погрешностей измерений. Формы представления. Способы использования при испытаниях образцов продукции и контроля их параметров».

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения».

«Правила технической эксплуатации электроустановок потребителей»

ПОТ Р М-016-2001, РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

ГОСТ 12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты».

ГОСТ 12.1.038-82 «ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов».

ГОСТ 12.1.030-81 «ССБТ Электробезопасность. Защитное заземление, зануление».

ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».

ГОСТ 12.1.004-91 «ССБТ. Пожарная безопасность. Общие требования».

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 * 10'16 30 А».

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

Приложение Г (рекомендуемое) ПРИНЯТЫЕ В ДОКУМЕНТЕ СОКРАЩЕННЫЕ ОБОЗНАЧЕНИЯ

ВП - верхний предел диапазона измерений;

ИВК - комплекс измерительно-вычислительный;

ИК - измерительный канал;

МП - методика поверки;

MX - метрологические характеристики;

ПО ~ программное обеспечение;

СИ - средство измерений.

Приложение Д (рекомендуемое) Основные MX ИВК

Таблица Д.1 ~ Метрологические характеристики

Наименование измеряемого параметра

Диапазон измерении

Пределы допускаемой погрешности измерений

Количество ИК

ИК напряжения постоянного тока

Напряжение постоянного тока, соответствующее значениям температуры

от минус 2 до

55 мВ

±0,05 % от верхнего предела измерения (ВП)

192

Напряжение постоянного тока, соответствующее значениям виброскорости

от 0 до 5 В

±0,05% от ВП

12

Напряжение постоянного тока

от Одо 10 В

±0,05% от ВП

8

ИК сопротивления постоянному току

Сопротивление постоянному току, соответствующее значениям температуры

от 40 до

100 Ом

±0,05 % от ВП

40

от 80 до

200 Ом

±0,05 % от ВП

40

ИК силы постоянного тока

Сила постоянного тока

от 4 до 20 мА

±0,05 % от ВП

224

ИК частоты переменного тока

Частота переменного тока

от 10 до

30000 Гц

±0,02 % от ВП

24

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
