ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

ФГУП «вниимс»

СОГЛАСОВАНО

Генеральный директор

ООО «Нева Технолоджи»

_ В.В. Якунин

2015 г.

УТВЕРЖДАЮ

Н.В. Иванникова gfKasJpff 2015 г.

Зам. директора по качеству

ФГУП «ВНИИМС»

Системы лазерные координатно-измерительные iSpace

Nikon Metrology Europe NV, Бельгия

Методика поверки

4d.№ 0597'! -4 G

МОСКВА, 2015

Настоящий документ распространяется на системы лазерные координатно-измерительные iSpace (далее - системы) производства       Nikon Metrology Europe NV, Бельгия и устанавлива

ет методы и средства их первичной и периодической поверок.

Интервал между поверками 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Средства поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

6.1.

Визуально

4-

+

2. Опробование

6.2.

Визуально

+

+

3. Определение допускаемой абсолютной погрешности объемных (3D) измерений (2 о)

6.3

Системы лазерные координатно-измерительные MV300, (№ ГР 55343-13)

+

+

4. Идентификация программного обеспечения

6.4

4-

4-

Примечание: Допускается применять другие, вновь разработанные или находящиеся в применении средства поверки, удовлетворяющие по точности требованиям настоящей методики и прошедшие поверку в органах метрологической службы.

2. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

Все испытания следует проводят в следующих условиях:

  • - размер помещения - 40x40 м (минимальный - 10x10 м, при наличии коридора за пределами помещения), минимальная высота потолков - Зм;

  • - температура окружающей среды, °C                           20± 2°С;

  • - относительная влажность, %                                     55± 15

  • - питание от сети переменного тока;

-отсутствие вибраций

  • - отсутствие прямых солнечных лучей и перемещения воздушных масс в пределах зоны проведения поверки.

  • 3.2. Время готовности системы к работе, мин                      не более 20;

  • 3.3. Если условиями эксплуатации установки предусмотрена передача результатов измерений внешним электронным устройствам, то испытания проводят совместно с этими устройствами.

  • 3.4. Перед проведением испытаний систему выдерживают при постоянной температуре, согласно п. 3.1, не менее 4 ч.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки приборов допускаются лица, изучившие эксплуатационные документы на них, имеющие достаточные знания и опыт работы с ними и аттестованные в качестве поверителя органом Государственной метрологической службы и и имеющий квалификацию по элек тробезопасности не ниже I квалификационной группы по ГОСТ 12.2.007.0-75.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При работе на системах обслуживающий персонал должен соблюдать “Правила технической эксплуатации электроустановок потребителей” и ’’Правила техники безопасности при эксплуатации электроустановок потребителей”, а также требования ГОСТ 12.3.019.

  • 4.2 Общие меры безопасности при работе с лазерными установками должны соблюдаться в соответствии с “Санитарными правилами при работе с лазерами” № 2398-81, а также требованиями ГОСТ 12.1.040.

  • 4.3 Меры пожарной безопасности должны соблюдаться в соответствии с требованиями ГОСТ 12.1.004.

5. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • • Проверить наличие действующих свидетельств о поверке на средства поверки;

  • • Система и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • • Система и средства поверки должны быть выдержаны на рабочем месте не менее 1 ч.

  • 6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1. Внешний осмотр

При внешнем осмотре проверяют соответствие внешнего вида систем эксплуатационной документации, комплектность, качество лакокрасочных, металлических, неорганических покрытий.

На маркировочной табличке должны быть указаны: наименование, товарный знак изготовителя, обозначение, заводской номер, год выпуска. Место расположения нанесения оттиска пове-рительного клейма должно соответствовать требованиям ПР 50.2.006.

Проверяют отсутствие видимых повреждений систем, целостность кабелей связи и электрического питания. При работе систем с внешними электронными устройствами проверяют целостность кабеля связи с этими внешними устройствами.

Системы считаются поверенными в части внешнего осмотра, если установлено полное соответствие конструктивного исполнения, комплектности, качества лакокрасочных, металлических, неорганических покрытий.

6.2 Опробование
  • 6.2.1. Перед опробованием системы должны быть проведены подготовительные работы согласно эксплуатационной документации, в том числе включение и прогрев системы.

  • 6.2.2 При опробовании проверяется работоспособность в соответствии с руководством по эксплуатации.

  • 6.2.3 Проверяется соответствие функционирования программного обеспечения требованиям, изложенным в эксплуатационной документации на установку.

  • 6.2.4. Системы считаются поверенными в части опробования, если установлено что система функционирует в соответствии с руководством по эксплуатации.

6.3 Определение допускаемой абсолютной погрешности объемных (3D) измерений (2 о)

Определение погрешности измерений производить путем многократных, не менее 4 раз, измерений 25 калибровочных измерительных сфер, равномерно расположенных на всём диапазоне измерений поверяемой системы путем сравнения значений координат сфер, полученных при помощи системы лазерной координатно-измерительной и поверяемой системы.

Калибровочные измерительные сферы устанавливают в магнитных подставках, закрепленных на твердом основании. Измерения системой производятся с помощью жезла измерительного. С помощью жезла повторяются все измерения по тем же точкам, что и с помощью системы лазерной координатно-измерительной. В одной серии измерения требуется производить последовательно сначала в сторону увеличения нумерации точек, затем в сторону уменьшения нумерации точек. Серии измерений повторяют не менее 2-х раз.

Все измерения усредняются. На этом этапе определяется отклонение от среднего значения по 4-м измерениям. Затем выполняется сравнение с эталонными значениями.

На заключительном этапе сравнения выполняется вычисления по расстояниям между парами точек во всех комбинациях.

Результаты отклонений от эталонных значений не должны превышать ± 570 мкм.

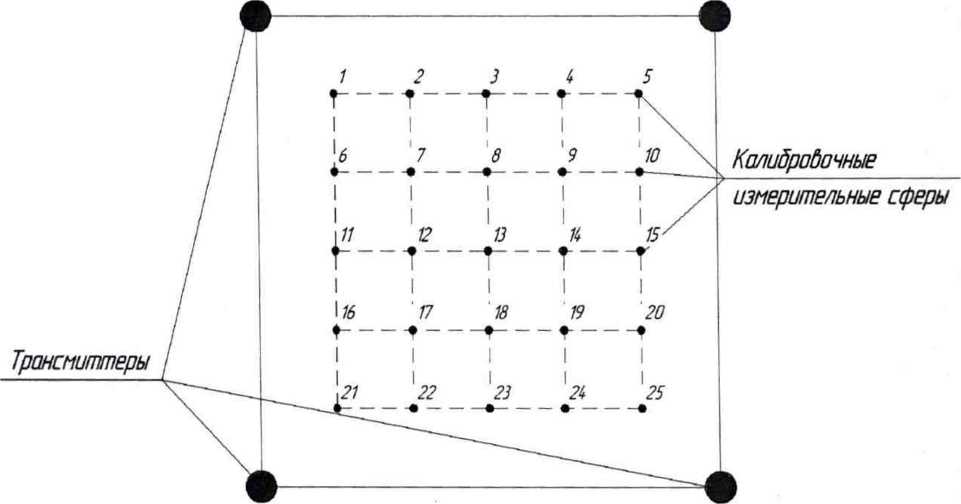

Рисунок 1- Схема определения допускаемой абсолютной погрешности объемных (3D) измерений (2 о)

6.4 Идентификация программного обеспечения

Проверить идентификацию программного обеспечения (ПО) по следующей методике:

  • - произвести запуск ПО;

  • - проверить наименование программного обеспечения и определить его версию после загрузки ПО.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки выдается протокол (приложение А) с указанием фактических результатов определения поверки и выдачей свидетельства по установленной форме, даты и имени поверителя, действующий протокол подтверждается клеймом.

При отрицательных результатах поверки выдается извещение о непригодности системы с указанием причин.

Н.А. Табачникова

Д.А. Новиков

Зам. начальника отдела

ФГУП «ВНИИМС»

Мл. науч, сотрудник отдела 203

ФГУП «ВНИИМС»

Приложение А

ПРОТОКОЛ ПОВЕРКИ
  • 1. Поверяемый прибор: Системы лазерные координатно-измерительные iSpace____зав. №_______

(дата ввода в эксплуатацию или ремонта, предприятие-изготовитель)

  • 2. Средства поверки:_______________________________________________________________

(наименование, номер свидетельства о поверке)

3.Результаты поверки

Наименование параметра

Допускаемое значение параметра

Результат поверки

Заключение о пригодности

1.Внешний осмотр и проверка комплектности

Визуально

2.Опробование

Визуально

3. Определение допускаемой абсолютной погрешности объемных (3D) измерений (2 о)

4.Идентификация программного обеспечения

4. Условия поверки

Температура окружающего воздуха, °C____________

Относительная влажность воздуха, %_________________

На основании результатов поверки выдано

Свидетельство (извещение о непригодности) №__________________

Поверитель Дата поверки
