Методика поверки «Сигнализаторы загазованности сжиженным газом типа СЗ-3» (МП-038/04-2018)
Цехан Н.А.
2018 г.
ВЕРЖДАЮ
РуковкЙ^тель ЛОЕИ
Ш ТЕСТ»
Сигнализаторы загазованности сжиженным газом типа СЗ-З Методика поверки.
МП-038/04-2018 с изменением № 1
Настоящая методика поверки распространяется на сигнализаторы загазованности сжиженным газом типа СЗ-З, изготавливаемые ООО «ЦИТ-Плюс», г. Саратов, и устанавливает порядок и методы их первичной и периодической поверок.
Интервал между поверками - один год.
1 Операции поверки-
1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки.
|
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения | |
|
при первичной поверке |
в процессе эксплуатации | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 |
да |
да |
|
4.1 Определение основной погрешности |
6.4.1 |
да |
да |
|
4.2 Определение времени срабатывания сигнализации |
6.4.2 |
да |
да |
-
1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.
-
1.3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
-
1.4. Допускается проведение поверки на меньшем числе поддиапазонов измерений, в соответствии с письменным заявлением владельца СИ, оформленного в произвольной форме с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.
2 Средства поверки
2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до +55 °C, цена деления 0,1 °C, погрешность ±0,2 °C Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2 Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст, погрешность ±0,8 мм рт.ст. Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001 )-92, диапазон относительной влажности от 10 до 100% при температуре от +5 до +40°С |
Окончание таблицы 2
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
|
6.4 |
Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм | |
|
Стандартные образцы состава газовых смесей ГСО 10543-2014 | |
|
Рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификации ГТС-03 (per. № 62151-15) в комплекте со стандартными образцами газовых смесей | |
|
Примечания:
| |
( Измененная редакция, Изм. № 1)
3 Требования безопасности
3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточно
4 Условия поверки
Таблица 3 - Условия поверки
|
номинальное напряжение питания, В:
-для исполнения СЗ-З-1 АВ |
-230+23 50 Гц от+10,5 до +28,5 +5,0+0,1 |
|
температура окружающей среды, °C |
от+15 до +25 |
|
диапазон относительной влажности окружающей среды,% |
от 30 до 80 |
|
атмосферное давление, кПа (мм рт.ст.) |
101,3 ±4,0 (760 ±30) |
( Измененная редакция, Изм. № 1)
вытяжной вентиляцией.
-
3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
-
3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
-
3.4. Не допускается сбрасывать ГС в атмосферу рабочих помещений.
-
5.1. Выполнить мероприятия по обеспечению условий безопасности.
-
5.2. Проверить наличие паспортов и сроки годности ГСО ПГС.
( Измененная редакция, Изм. № 1)
-
5.3. Выдержать поверяемые сигнализаторы и средства поверки при температуре поверки в течение не менее 2 ч.
( Измененная редакция, Изм. № 1)
-
5.4 Подготовить поверяемый сигнализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.
( Измененная редакция, Изм. № 1)
6 Проведение поверки-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре устанавливают соответствие сигнализатора следующим требованиям:
-
- соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;
-
- соответствие маркировки требованиям эксплуатационной документации;
-
- сигнализатор не должен иметь повреждений, влияющих на работоспособность.
-
6.1.2 Сигнализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.
-
6.2 Опробование
-
6.2.1. При опробовании проверяют общее функционирование сигнализатора, для чего на сигнализатор подается электрическое питание, после чего автоматически запускается процедура тестирования. По окончании процедуры тестирования сигнализатор переходит в режим контроля.
( Измененная редакция, Изм. № 1)
-
6.2.2. Результат опробования считают положительным, если:
-
- во время тестирования отсутствуют сообщения об отказах (мигание или свечение светодиода «ГАЗ», «ПОРОГ» или «ОТКАЗ» красным светом);
-
- после окончания времени прогрева сигнализатор переходит в режим контроля;
-
- органы управления сигнализатора функционируют.
( Измененная редакция, Изм. № 1)
-
6.3 Подтверждение соответствия программного обеспечения
Для проверки соответствия ПО выполняют следующие операции:
-
- определяют номер версии (идентификационный номер) ПО сигнализатора, отображенный на этикетке на корпусе сигнализатора;
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа сигнализатора (приложение к Свидетельству об утверждении типа).
Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа сигнализатора (приложение к Свидетельства об утверждении типа).
( Измененная редакция, Изм. № 1)
-
6.4 Определение метрологических характеристик
-
6.4.1 Определение основной абсолютной погрешности срабатывания сигнализации Определение основной погрешности срабатывания сигнализации сигнализатора проводят в следующем порядке:
-
1) Собирают схему проведения испытаний, приведенную на рисунке В.1 (приложения В);
-
2) На вход сигнализатора подают ГС (таблицы А.1. приложения А, соответственно определяемому компоненту) в последовательности -№1-2-3;
Время подачи каждой ГС - не менее утроенного предела допускаемого времени срабатывания сигнализации. Расход ПГС через сигнализатор установить равным (19±1) дм3/ч;
-
3) При подаче ПГС № 1, соответствующей нижнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов по уровню «Порог» и «Порог 1», в течение 45 секунд световая и звуковая сигнализация должны отсутствовать.
При подаче ПГС №2, соответствующей верхнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов по уровню «Порог» и «Порог 1», должно:
-
- для сигнализаторов С3-3-1хх, в течение 15 секунд должно произойти включение световой (индикатор светится постоянно) и звуковой сигнализации (непрерывный сигнал);
-
- для сигнализаторов СЗ-ЗЕ и С3-3-2хх, в течение 15 секунд должно произойти включение световой (мигание индикатора красным цветом) и звуковой сигнализаций (прерывистый звуковой сигнал), кроме того, в течение 45 секунд с момента подачи ПГС №2 сигнализация не должна перейти в состояние «Порог 2».
При подаче ПГС №3 (только для сигнализаторов СЗ-ЗЕ и С3-3-2хх), соответствующей верхнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов по уровню «Порог 2», в течение 15 секунд состояние световой и звуковой сигнализации должно изменится: индикатор светится постоянно и звуковой сигнал -непрерывный.
-
4) Результат определения основной погрешности сигнализатора считают положительным, если:
-
- основная погрешность во всех точках испытаний не превышает пределов, указанных в таблице Б.1 приложения Б;
-
- выполняется указанная последовательность включений световой и звуковой сигнализаций.
(Измененная редакция, Изм. № 1)
-
6.4.2 Определение времени срабатывания сигнализации
Определение времени срабатывания сигнализатора проводят одновременно с определением основной абсолютной погрешности по п. 6.4.1 при подаче ПГС №2 (для сигнализаторов С3-3-1хх) и ПГС №3 (для сигнализаторов СЗ-ЗЕ и С3-3-2хх) в следующем порядке:
-
1) Подать требуемую ПГС через сигнализатор с расходом равным (19± 1) дм3/ч, включить секундомер;
-
2) в момент срабатывания сигнализации по уровню «Порог» или «Порог 2» выключить секундомер и зафиксировать результат измерения.
Результат определения времени срабатывания сигнализатора считается положительным, если время срабатывания не превышает указанного в таблице Б.1 приложения Б.
( Измененная редакция, Изм. № 1)
7 Оформление результатов поверки-
7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.
-
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.
-
7.3 При положительных результатах поверки, сигнализатор признают годным к применению. Знак поверки наносят на корпус сигнализатора и выдают свидетельство о поверке.
-
7.4 Если сигнализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, "Свидетельство о поверке" аннулируется, выписывается «Извещение о непригодности».
( Измененная редакция, Изм. №1)
Приложение А
(обязательное)
Технические характеристики ГС, используемых при проведении поверки
Таблица А.1. - Технические характеристики ГС, используемых при поверке сигнализатора
загазованности сжиженным газом типа СЗ-З
|
№ ГС |
Наименование ГС |
Содержание определяемого компонента |
Предел допускаемого отклонения |
Предел допускаемой погрешности аттестации |
|
1 |
0,07 % об. |
±0,007 % об. |
±0,002 % об. | |
|
2 |
C4H10+ воздух |
0,21 % об. |
±0,02 % об. |
±0,003 % об. |
|
3 |
0.35 % об. |
±0,03 % об. |
±0,005 % об. |
Приложение Б
(рекомендуемое) Метрологические характеристики сигнализаторов
Таблица Б.1. - Метрологические характеристики сигнализаторов загазованности сжиженным
газом типа СЗ-З
|
Наименование параметра или характеристики |
Значение | |
|
СЗ-3-1ГТ, СЗ-3-1Г, СЗ-З-1 АГ, СЗ-З-1 АВ |
СЗ-3-2Г, СЗ-ЗЕ, СЗ-ЗЕВ, СЗ-ЗЕР | |
|
Количество порогов срабатывания |
1 |
2 |
|
Порог срабатывания сигнализатора (для поверочного компонента бутана), % НКПР*: - по уровню «Порог» |
10 | |
|
- по уровню «Порог 1» |
- |
10 |
|
- по уровню «Порог 2» |
- |
20 |
|
Пределы допускаемой абсолютной основной погрешности срабатывания сигнализации, % НКПР |
±5 | |
|
Время срабатывания сигнализации по каждому порогу, с, не более |
15 | |
|
Примечание - ^Значение НКПР для бутана по ГОСТ 30852.19-2002. | ||
Приложение В (обязательное)
Схема подачи ГС на сигнализатор

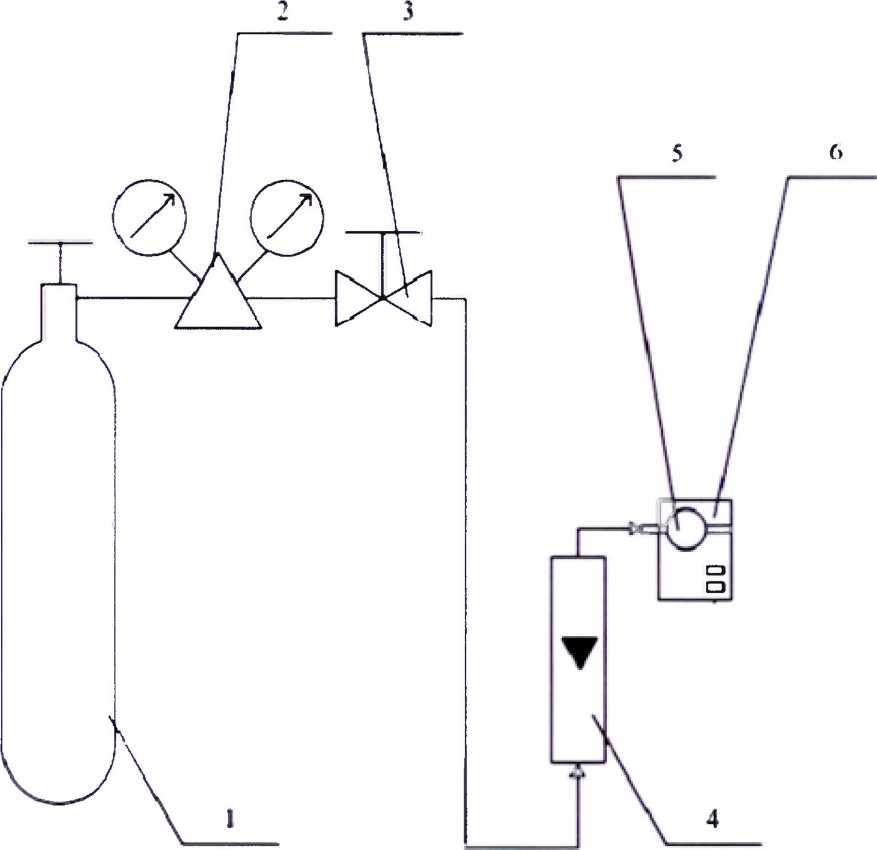

Рисунок В.1 - Рекомендуемая схема подачи ГС на вход сигнализаторов загазованности сжиженным газом типа СЗ-З
-
1 - источник ГС (баллон или ГГС-ОЗ-ОЗ);
-
2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);
-
3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);
-
4 - индикатор расхода (ротаметр);
-
5 - насадка для подачи ГС:
-
6 - сигнализатор.
