СОГЛАСОВАНО

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

А.Н. Щипунов

2021 г.

Государственная система обеспечения единства измерений

Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001

Методика поверки 133-21-02 МП

р.п. Менделеево 2021 г.

СОДЕРЖАНИЕ

РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ И АБСОЛЮТНОЙ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ ФАЗОВОГО РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ

  • 10.2 ОПРЕДЕЛЕНИЕ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

ОТНОСИТЕЛЬНЫХ УРОВНЕЙ АМПЛИТУДНЫХ ДИАГРАММ НАПРАВЛЕННОСТИ И АБСОЛЮТНОЙ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ ФАЗОВЫХ ДИАГРАММ

НАПРАВЛЕННОСТИ

  • 10.3 ОПРЕДЕЛЕНИЕ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА

УСИЛЕНИЯ АНТЕНН

  • 10.4 ОПРЕДЕЛЕНИЕ АБСОЛЮТНОЙ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ ШИРИНЫ

ГЛАВНОГО ЛЕПЕСТКА АМПЛИТУДНОЙ ДИАГРАММЫ НАПРАВЛЕННОСТИ

НАПРАВЛЕННОСТИ

  • 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок комплекса автоматизированного измерительно-вычислительного (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001 (далее - комплекс), заводской № 1690009, изготовленного ООО «Радиолайн», г. Москва,

  • 1.2 Первичная поверка комплекса проводится при вводе его в эксплуатацию и после ремонта.

  • 1.3 Периодическая поверка комплекса проводится в ходе его эксплуатации и хранения.

  • 1.4 Комплекс предназначен для измерений радиотехнических характеристик антенн.

  • 1.5 Периодическая поверка комплекса проводится не реже одного раза в 24 (двадцать четыре) месяца.

  • 1.6 При проведении поверки обеспечена прослеживаемость к ГЭТ 193-2011.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 При проведении поверки комплекса должны быть выполнены операции, указанные в

таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Пункт МП

Проведение операций при

первичной поверке

периодической поверке

1 Внешний осмотр

7

4-

4-

2 Проверка программного обеспечения (далее - ПО)

8

+

4-

3 Подготовка к поверке и опробование

9

+

4-

4 Определение метрологических характеристик

10

4.1 Определение относительной погрешности измерений амплитудного распределения электромагнитного поля и абсолютной погрешности измерений фазового распределения электромагнитного поля

10.1

+

4-

4.2 Определение относительной погрешности измерений относительных уровней амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

10.2

4-

-

4.3 Определение относительной погрешности измерений коэффициента усиления антенны методом замещения

10.3

+

-

4.4 Определение абсолютной погрешности измерений ширины главного лепестка амплитудной диаграммы направленности

10.4

+

-

4.5 Определение диапазона рабочих частот

10.5

+

-

4.6 Определение размеров рабочей области сканирования

10.6

4-

-

4.7 Определение сектора углов восстанавливаемых диаграмм направленности

10.7

4-

-

  • 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

3.1 При проведении поверки комплекса должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для поверки комплекса

Пункт МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

10.1 - 10.5,

10.7

Аттенюатор ступенчатый программируемый 84908М, диапазон частот от 0 до 50 ГГц, диапазон вводимых ослаблений от 0 до 65 дБ с шагом 5 дБ

10.1 - 10.5,

10.7

Набор мер коэффициентов передачи и отражения 85056А, диапазон частот от 45 МГц до 50 ГГц

10.1 - 10.5,

10.7

Антенный измерительный комплект АНК 1-40Б/08, диапазон частот от 0,9 до 18 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента усиления ±1,8 дБ для П6-123, ±1,2 дБ для П6-140-х

10.1 - 10.7

Система лазерная координатно-измерительная Leica Absolute Tracker АТ401 (далее - система Leica Absolute Tracker АТ401), диапазон измерений расстояний от 1,5 до 60000 мм. предел допускаемой основной абсолютной погрешности объемных измерений ±15 мкм + 6 мкм/м

  • 3.2 Допускается использовать аналогичные средства поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь сведения в Федерачьном информационном фонде по обеспечению единства измерений.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИХ ПОВЕРКУ
  • 4.1 Поверка должна осуществляться лицами с высшим или средним техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений, и имеющими квалификационную группу электробезопасности не ниже третьей.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом РЛТГ.425820.001 РЭ «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001. Руководство по эксплуатации» (далее - РЭ).

5 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности», а также требования безопасности, приведённые в эксплуатационной документации на составные элементы комплекса и средства поверки.

  • 5.2 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки комплекса должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия проведения поверки комплекса

Влияющая величина

Нормальное значение

Допускаемое отклонение от нормального значения

Температура окружающего воздуха, °C

20

±5

Относительная влажность окружающего воздуха, %

от 30 до 80

-

Атмосферное давление. кПа

от 84 до 106,7

-

Напряжение питающей сети переменного тока. В

220

±22

Частота питающей сети. Гц

50

±1

7 ВНЕШНИЙ ОСМОТР
  • 7.1 При проведении внешнего осмотра комплекса проверить:

  • - комплектность и маркировку комплекса;

  • - наружную поверхность элементов комплекса, в том числе управляющих и питающих кабелей;

  • - состояние органов управления.

  • 7.2 Проверку комплектности комплекса проводить сличением действительной комплектности с данными, приведенными в разделе 4 документа РЛТГ.425820.001 ПС «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001. Паспорт» (далее - ПС).

  • 7.3 Проверку маркировки производить путем внешнего осмотра и сличением с данными, приведенными в ПС.

  • 7.4 Результаты внешнего осмотра считать положительными, если:

  • - комплектность и маркировка комплекса соответствует ПС;

  • - наружная поверхность комплекса не имеет механических повреждений и других дефектов:

  • - управляющие и питающие кабели не имеют механических и электрических повреждений;

  • - органы управления закреплены прочно и без перекосов, действуют плавно и обеспечивают надежную фиксацию;

  • - все надписи на органах управления и индикации четкие и соответствуют их функциональному назначению.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8 ПРОВЕРКА Г1О
  • 8.1 Включить персональные компьютеры (далее - ПК), для чего:

  • - на блоке источника бесперебойного питания нажать кнопку ВКЛ;

  • - нажать на системном блоке ПК кнопку включения;

  • - включить монитор.

После загрузки операционной системы WINDOWS 7 на экране монитора ПК наблюдать иконки программ RL-BEAM-DA, RLBEAMDTV'.

/33-21-02 МП «ГСП. Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ. 425820.001. Методика поверки»

Установить далее на ПК программу, позволяющую определять версию и контрольную сумму файла по алгоритму MD5, например, программу «HashTab».

  • 8.2 Выбрать файл RL-BEAM-DA.exe, нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хеш-суммы файлов». Наблюдать контрольную сумму файла RL-BEAM-DA.exe по алгоритму MD5. Запустить файл RL-BEAM-DA.exe, нажать правой кнопкой мыши на строке заголовка и выбрать пункт всплывающего меню «О программе». Наблюдать значение версии файла RL-BEAM-DA.exe. Результаты наблюдения зафиксировать в рабочем журнале.

  • 8.3 Выбрать файл RLBEAMDTV.exe, нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хеш-суммы файлов». Наблюдать контрольную сумму файла RLBEAMDTV.exe по алгоритму MD5. Запустить fyawiRLB EAM_DTV.exe, в заголовке главного окна наблюдать значение версии файла RL BEAM DTV.exe. Результаты наблюдения зафиксировать в рабочем журнале.

  • 8.4 Сравнить полученные контрольные суммы и версии с их значениями, записанными в ПС. Результат сравнения зафиксировать в рабочем журнале.

  • 8.5 Результаты идентификации ПО считать положительными, если полученные идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RL-BEAM-DA.exe

RLBEAMDTV.exe

Номер версии (идентификационный номер) ПО

1.0.1.7

1.0.0.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

СА93Е85216B58CF9E398771С 92В135В7 (алгоритм MD5)

7B763CAED3 А5152E4F2325

F7B76F5ADB

(алгоритм MD5)

В противном случае результаты проверки соответствия ПО считать отрицательными и последующие операции поверки не проводить.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ

9.1 Подготовка к поверке
  • 9.1.1 Проверить наличие эксплуатационной документации и сроки действия свидетельств о поверке средств поверки.

  • 9.1.2 Подготовить средства поверки к проведению измерений в соответствии с руководствами по их эксплуатации.

9.2 Опробование
  • 9.2.1 Подготовить комплекс к работе в соответствии с РЭ.

  • 9.2.2 Проверить работоспособность аппаратуры комплекса путем проверки отсутствия сообщений об ошибках и неисправностях при загрузке программного продукта для измерений в ближней зоне «RL-BEAM-DA.exe».

  • 9.2.3 Проверить работоспособность всех приводов сканера:

  • - при перемещении по оси Ох;

  • - при перемещении по оси Оу;

  • - при перемещении по оси Oz;

  • - при вращении зонда по поляризации.

  • 9.2.4 Соединить при помощи перемычки соединитель кабеля «вход антенны-зонда» и со-

единитель кабеля «выход испытываемой антенны». В соответствии с эксплуатационной документацией подготовить к работе векторный анализатор электрических цепей (далее - анализатор) из состава комплекса, перевести его в режим измерений модуля комплексного коэффициента передачи. Установить следующие настройки анализатора:

  • - полоса анализа от 1,0 до 18,0 ГГц;

  • - ширина полосы пропускания 1 МГц;

  • - уровень мощности выходного колебания минус 20 дБ (мВт).

На экране анализатора наблюдать результат измерений частотной зависимости модуля коэффициента передачи. При этом должны отсутствовать резкие изменения полученной характеристики. свидетельствующие о неудовлетворительном состоянии радиочастотного тракта комплекса.

  • 9.2.5 Результаты поверки считать положительными, если сканер обеспечивает перемещение антенны-зонда по осям Ох, Оу, Оги вращение в плоскости поляризации, на экране анализатора наблюдается результат измерений частотной зависимости модуля коэффициента передачи без резких изменений, а также отсутствует программная или аппаратная сигнализация о неисправностях комплекса.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК 10.1 Определение относительной погрешности измерений амплитудного распределения электромагнитного поля и абсолютной погрешности измерений фазового распределения электромагнитного поля

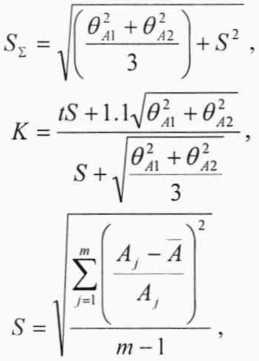

  • 10.1.1 Относительную погрешность измерений амплитудного распределения электромагнитного поля £.f, дБ, определить по формуле (1):

6А = 201g(l+ £<>.).                                      (1)

где

(2)

  • (3)

  • (4)

6 ;| - погрешность измерений модуля комплексного коэффициента передачи анализатором из состава комплекса;

#12- погрешность измерений, обусловленная неидеальной поляризационной развязкой антенн-зондов из состава комплекса;

S - среднее квадратическое отклонение результатов измерений амплитудного распределения;

А - результат измерений амплитудного распределения;

А - среднее арифметическое значение результатов измерений амплитудного распределения;

t - коэффициент Стыодента для заданного числа реализаций измерений амплитудного распределения.

m - количество измерений.

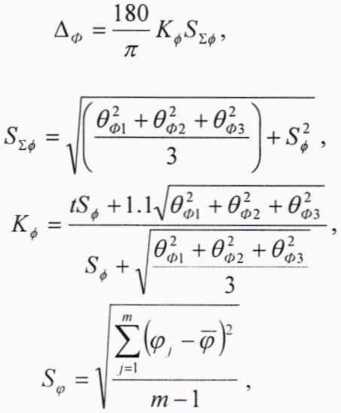

Абсолютную погрешность измерений фазового распределения электромагнитного поля

Дф. градус, определить по формуле (5):

где

  • (5)

  • (6)

  • (7)

  • (8)

0Ф} - погрешность измерений фазы комплексного коэффициента передачи векторным анализатором цепей из состава комплекса, рад;

0Ф2 - погрешность измерений фазы, обусловленная неточностью позиционирования антенны-зонда в плоскости сканирования, рад;

0ФЗ- погрешность измерений фазы, обусловленная случайными перегибами радиочастотного тракта комплекса, рад;

Sq> - среднее квадратическое отклонение результатов измерений фазового распределения, рад;

(р - результат измерений фазового распределения, рад;

(р - среднее арифметическое значение результатов измерений фазового распределения, рад.

Относительную погрешность измерений амплитудного распределения электромагнитного поля и абсолютную погрешности измерений фазового распределения электромагнитного поля определить при относительных уровнях амплитудного распределения от минус 10 до минус 45 дБ с интервалом 5 дБ. Динамический диапазон измерений амплитудного распределения при этом должен составлять не менее 60 дБ. Под динамическим диапазоном измерений амплитудного распределения следует понимать отношение максимального уровня амплитудного распределения к среднему уровню измеряемых радиошумов.

Относительную погрешность измерений амплитудного распределения электромагнитного поля бд и абсолютную погрешность измерений фазового распределения электромагнитного поля Лф определить:

  • - на частоте 18 ГГц по формулам (1) и (5) соответственно;

  • - на частотах 1,0 и 10,0 ГГц по формулам (9) и (10) соответственно:

54=2Olg(l + l.l7^,+0j2);                               (9)

Д.„=—1.1Х+^,+^, ■                    (Ю)

Частные составляющие погрешностей измерений (слагаемые в выражениях (2), (3), (6), (7)) определить по нижеследующим методикам.

  • 10.1.2 Погрешность измерений модуля комплексного коэффициента передачи векторным анализатором цепей из состава комплекса определить при помощи аттенюатора 84908М.

В измерительный тракт комплекса внести аттенюатор таким образом, чтобы он соединял разъемы радиочастотных кабелей для подключения испытываемой антенны и антенны-зонда. Ослабление аттенюатора установить равным 0 дБ.

Провести полную двухпортовую калибровку анализатора ZVA 26 из состава комплекса в комплекте со штатными радиочастотными кабелями и аттенюатором в диапазоне частот от 1,0 до 18.0 ГГц в соответствии с технической документацией на него.

Установить следующие настройки анализатора:

  • - полоса анализа от 1.0 до 8.0 ГГц;

  • - ширина полосы пропускания 500 Гц;

  • - режим измерений модуля комплексного коэффициента передачи S21;

  • - количество точек 3601.

Без подачи мощности с порта генератора векторного анализатора цепей провести изме

рения модуля комплексного коэффициента передачи

512Ш

, дБ. Зафиксировать верхнюю гра

ницу АЧХ шума N, дБ.

Увеличивая мощность сигнала с порта генератора анализатора, зафиксировать опорный уровень, при котором обеспечивается условие|S12(f,) | > (N + 55), дБ.

Изменяя ослабление аттенюатора от 0 до 45 дБ с шагом 5 дБ, провести измерения модуля комплексного коэффициента передачи.

Повторить измерения комплексного коэффициента передачи для диапазона частот от 8,0 до 18.0 ГГц.

Погрешность измерений модуля комплексного коэффициента передачи на каждой частоте указанной в п. 10.1.1. рассчитать как разность (в логарифмических единицах) между из

меренным значением модуля коэффициента передачи

£12Ш

дБ. и действительным значени

ем ослабления аттенюатора А(/), дБ, записанным в его технической документации (свидетельстве о поверке), по формуле (11):

^,(Z)=512(/)-Z(/).

(Н)

За погрешность 0АХ для каждого номинала ослабления, соответствующего относительному уровню амплитудного распределения электромагнитного поля М, принять максимальное значение погрешности измерений 041(/)соответствующего номинала ослабления аттенюатора

в установленной полосе частот в линейном масштабе (12): ^„41,)10 20

= тах<

(12)

Результаты поверки записать в таблицу 4.

Таблица 4 - Результаты оценки погрешности измерений модуля комплексного коэффициента передачи анализатором из состава комплекса

Ослабление аттенюатора L, дБ

Относительный уровень амплитудного распределения М, дБ

Относительная погрешность измерений вАХ, дБ

10

-10

20

-20

30

-30

40

-40

45

-45

  • 10.1.3 Погрешность измерений, обусловленную неидеальной поляризационной развязкой антенн-зондов из состава комплекса, определить по формуле (13):

0<2 =(1 + 100Ш7р)2 -1, (13) где К11Р- минимальный уровень кроссполяризационной развязки антенн-зондов из состава комплекса, принимаемый равным минус 20 дБ.

  • 10.1.4 Погрешность измерений фазы комплексного коэффициента передачи векторным анализатором цепей из состава комплекса определить с помощью набора мер коэффициентов передачи и отражения 85056А и аттенюатора 84908М.

В измерительный тракт комплекса внести аттенюатор и меру фазового сдвига из состава набора 85056А таким образом, чтобы они соединяли разъемы радиочастотных кабелей для подключения испытываемой антенны и антенны-зонда. Ослабление аттенюатора установить равным 0 дБ.

Провести полную двухпортовую калибровку анализатора ZVA 26из состава комплекса в комплекте с штатными радиочастотными кабелями, аттенюатором, в соответствии с технической документацией на него.

Изменяя ослабление аттенюатора от 0 до 45 дБ с шагом 5 дБ, провести измерения фазы комплексного коэффициента передачи при следующих настройках анализатора:

  • - полоса анализа от 1,0 до 8,0 ГГц;

  • - ширина полосы пропускания 500 Гц;

  • - уровень мощности выходного колебания минус 20 дБ (мВт);

  • - режим измерений фазы комплексного коэффициента передачи S21;

  • - количество точек 3601.

Повторить измерения фазы комплексного коэффициента передачи при следующих настройках анализатора:

  • - полоса анализа от 8,0 до 18,0 ГГц;

  • - ширина полосы пропускания 500 Гц;

  • - уровень мощности выходного колебания плюс 5 дБ (мВт);

  • - режим измерений фазы комплексного коэффициента передачи S21;

  • - количество точек 3601.

Погрешность измерений фазы комплексного коэффициента передачи на каждой частоте /, указанной в п. 10.1.1, рассчитать как разность между измеренным значением фазы коэффи

циента передачи arg(S12(/)), рад, и действительным значением установленного фазового сдвига меры Ф1 х 1 (/), рад, записанным в его технической документации (14):

(f) = arg( S12(/,)) - Ф'"1 (/).                               (14)

За погрешность для каждого номинала относительного уровня фазового распределения электромагнитного поля принять максимальное значение погрешности измерений ^Ч/,) соответствующего номинала ослабления аттенюатора в установленной полосе частот (15):

= max [о^} (/,)}.                                          (15)

Результаты поверки записать в таблицу 5.

Таблица 5 - Результаты оценки погрешности измерений фазы комплексного коэффициента пе-редачи анализатором из состава комплекса

Ослабление а ттенюатора L, дБ

Относительный уровень амплитудного распределения М, дБ

Погрешность измерений 0Ф1, градус

10

-10

20

-20

30

-30

40

-40

45

-45

  • 10.1.5 Погрешность измерений фазы, обусловленную неточностью позиционирования антенны-зонда в плоскости сканирования, определить с помощью системы Leica Absolute Tracker АТ401.

Подготовить комплекс к измерению характеристик антенн в ближней зоне в соответствии с РЭ.

Подготовить систему Leica Absolute Tracker АТ401 к измерению в соответствии с эксплуатационной документацией на нее.

Оптический отражатель из состава системы Leica Absolute Tracker АТ401 закрепить на антенну-зонд, установленную на сканере из состава комплекса, в соответствии со схемой, приведенной на рисунке 1.

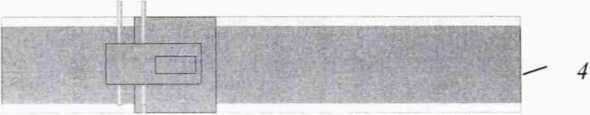

1 - антенна-зонд; 2 - оптический отражатель; 3 - система Leica Absolute Tracker АТ401; 4 - сканер

Рисунок 1 - Схема измерений характеристик позиционирования сканера

С помощью программы ручного управления сканером (рисунок 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «RL-BEAM-DA» переместить антенну-зонд в крайнее положение по осям X и Y. Переместить антенну-зонд в крайнее положение по оси Z (максимально удалено от башни сканера). Зафиксировать показания системы Leica Absolute Tracker АТ401.

133-21-02 МП «ГСП. Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001. Методика поверки»

t Ручное управление положением

позиционера

Координата X: -72.0017

Координата Y 640014

◄◄ < / ► ► ►►

Ф Установка нуля контроллеров Установи! ь позицию

X -72.0000 У        64.0000 У

Переместиться

Рисунок 2 - Меню программы для ручного управления движением сканера

Перемещая антенну-зонд с установленным оптическим отражателем вдоль осей Ох и 0у(вертикальная плоскость сканирования) в пределах рабочей зоны сканера с шагом ^,„,„/2 (где Я„|/п - минимальная длина волны, соответствующая верхней границе диапазона рабочих частот комплекса, до срабатывания механического ограничителя), фиксировать показания системы Leica Absolute Tracker АТ401.

Рисунок 3 - Общий вид лазерного трекера и плоскости сканирования

По формуле (16) рассчитать погрешность позиционирования антенны-зонда как разность между координатами плоскости сканирования и координатами положения антенны-зонда Az измеренными с использованием системы Leica Absolute Tracker, м:

|^гориз ^измер|-                                        (16)

Погрешность измерений фазы        рад, обусловленную неточностью позициониро

вания антенны-зонда в плоскости сканирования, для каждого номинала частоты, указанного в п. 10.1.1, определить по формуле (17):

Д<р(0 = к • Az,                                (17)

где к = 2л/Л - волновое число, 1/м;

Я - длина волны, соответствующая частотам, указанным в п. 5.1.1, м.

За погрешность измерений фазы 0ф2 для каждого номинала частоты, указанного в п.

10.1.1, принять среднее квадратическое значение погрешности, определенное по формуле (18):

xW))2

i«0

(18)

где М - число точек, в которых проводились измерения пространственного положения антенны-зонда.

Размеры рабочей области сканирования по осям Ох, Оу рассчитать как разность между показаниями системы Leica Absolute Tracker АТ401 в момент срабатывания механического ограничителя сканера при установке антенны-зонда в крайние положения по формуле (19):

^х~ 1^нач ~ -^конЬ

Ьг=|Г„ач - Г„о„|.                                   (19)

  • 10.1.6 Погрешность измерений фазы, обусловленную случайными перегибами радиочастотного тракта комплекса определить с помощью набора меры отражения из состава мер коэффициентов передачи и отражения 85056А.

В измерительный тракт комплекса внести меру отражения таким образом, чтобы он замыкал соединитель радиочастотного кабеля для подключения антенны-зонда.

Провести однопортовую калибровку анализатора из состава комплекса в диапазоне частот от 1.0 до 18,0 ГГц в соответствии с технической документацией на него.

Провести измерения фазы комплексного коэффициента отражения при следующих настройках анализатора:

  • - полоса анализа от8.0до 18.0 ГГц;

  • - ширина полосы пропускания 500 Гц;

  • - уровень мощности выходного колебания 0 дБ (мВт);

  • - режим измерений фазы комплексного коэффициента отражения SI 1.

С помощью программы ручного управления сканером (рисунок 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «RL-BEAM-DA» переместить антенну-зонд в крайнее нижнее положение.

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси xOz в пределах рабочей зоны сканера с шагом 20 см, фиксировать показания анализатора.

За оценку погрешности измерений фазы, обусловленную случайными перегибами радиочастотного тракта комплекса, принять разность между максимальным и минимальным значением измеренной фазы комплексного коэффициента отражения на частоте 18 ГГц. Расчеты произвести по формуле (20):

&фЗ= max{arg{S12(xfy))') - min{arg{S12(x/y)}')                     (20)

где arg\S 12 (х, у)}— значением фазы коэффициента передачи в соответствующих координатах плоскости сканирования, рад.

  • 10.1.7 Оценку среднего квадратического отклонения результатов измерений амплитудного и фазового распределений (далее - АФР) проводить методом прямых измерений с многократными наблюдениями распределения поля, формируемого на плоскости сканирования антенной П6-140.

Антенну П6-140 установить на опорно-поворотное устройство в положение, соответствующее вертикальной поляризации, таким образом, чтобы плоскость раскрыва была параллельна плоскости сканирования.

Используя режим ручного или дистанционного управления сканера, установить антенну-

133-21-02 МП «ГСП. Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001. Методика поверки»

зонд соосно с антенной П6-140 в положение, соответствующее вертикальной поляризации.

Расстояние между раскрывами антенны П6-140 и антенны-зонда установить равным в пределах ЗА. где \ - максимальная длина волны измеряемого поддиапазона частот.

Запустить программу измерений в частотной области.

В соответствии с РЭ комплекса установить полосу частот анализатора от 12,0 до 18.0 ГГц, ширину полосы пропускания 100 Гц, шаг перестройки по частоте 1,0 ГГц, уровень мощности выходного сигнала анализатора 5 дБ (мВт).

Далее установить следующие настройки:

  • - шаг сканирования - не более Л/2;

  • - режим сканирования - непрерывное сканирование без реверса;

  • - поляризация измеряемой антенны - вертикальная;

  • - поляризация зонда - вертикальная;

  • - размеры области сканирования 500 х 700 мм.

Нажать кнопку «НАЧАТЬ ИЗМЕРЕНИЯ».

Измерить АФР не менее 7 раз с интервалом не менее 5 мин (далее по тексту - результаты измерений АФР. полученные в ходе одного сканирования, - реализация).

Запустить программу расчета характеристик антенн по данным в ближнем поле, входящую в комплект поставки комплекса. На частоте 18.0 ГГц рассчитать амплитудные А1 и фазовые , распределения, а также среднее квадратическое отклонение результатов измерений амплитудного и фазового распределений по формулам (4) и (8).

  • 10.1.8 Результаты поверки считать положительными, если значения относительной погрешности измерений амплитудного распределения электромагнитного поля при динамическом диапазоне измерений амплитудного распределения не менее 60 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ находятся в следующих пределах для относительных уровней амплитудного распределения:

  • - минус 10 дБ..................±0,3 дБ;

  • - минус 20 дБ..................±0,4 дБ;

  • - минус 30 дБ..................±0,5 дБ;

  • - минус 40 дБ..................±0,9 дБ;

  • - минус 45 дБ..................±1,5 дБ;

а значения абсолютной погрешности измерений фазового распределения электромагнитного поля при динамическом диапазоне измерений амплитудного распределения не менее 60 дБ находятся в следующих пределах при относительном уровне амплитудного распределения:

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

  • 10.2 Определение относительной погрешности измерений относительных уровней амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

    • 10.2.1 Определение погрешности измерений относительных уровней амплитудных диаграмм направленности (далее - АДН) и фазовых диаграмм направленности (далее - ФДН) осуществить методом математического моделирования с учетом результатов, полученных в п. 10.1 настоящей МП. путем сравнения невозмущенных амплитудных диаграмм направленности, определенных для антенн с равномерным синфазным распределением токов на апертуре, и тех /33-21-02 МП «ГСП. Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001. Методика поверки»

же диаграмм направленности, но с учетом погрешности измерений АФР.

  • 10.2.2 Невозмущенную диаграмму направленности оценить следующим образом.

Размеры плоскости сканирования выбрать из критерия максимального сектора углов восстанавливаемой диаграммы направленности, равного ±65°, по формулам (21):

Lx = a + 2R-(g0,                                      (21)

LY = b + 2R -lg(p,

где L,\. Ly- размеры плоскости сканирования в соответствующих плоскостях, м;

а, b - размеры раскрыва в соответствующих плоскостях, м, а = Ь>5Лтах, где Лт(и - длина волны, соответствующая частотам 1,0; 10,0 и 18.0 ГГц;

R - измерительное расстояние, R = 3 Лтах, м;

0 = 2.27 рад.

Интервал дискретизации выбрать равным 0,5Лтах.

Для частоты 1 ГГц пересчитать АФР в раскрыве антенны в АФР на плоскости сканирования по формуле (22):

XfxMlj^x.y»], ,ехр[_^-X2f+(y-+ r: ] ,(22) /< x - x. Г 4- ( v - v. Г -I- R"           Л

J(x,_.y2)= ХЁ ~г.----у-7----р—

„=0т=0 -\](х-х2) +(у-у, )+R~

где J(x2,y2) - АФР на плоскости сканирования;

(Х2, У2) - координаты на плоскости сканирования, м; Ап - амплитуда сигнала (Ao = 1 В);

(/)о- фаза сигнала (<рп = 0 рад)',

N(M) =

Ьх(Ьу)

- число шагов сканирования в каждой из плоскостей, где Ах, Ау -

шаг ска

нирования в плоскости X и Y. соответственно.

Рассчитать нормированные АДН и ФДН по формулам (23) и (24): г           _ 2 _ 2    \^(^(Х22 ))\

  • (23)

  • (24)

i(u,v ~ и АШ-(зл/Г;;

(и, v) = arg[3(J(x2, у2))] ,

где I...I - модуль комплексной величины;

3 (...) - оператор двумерного дискретного преобразования Фурье;

МАХ - максимальное значение амплитудной диаграммы направленности; arg - аргумент функции;

и = sin 9 ■ cos <р, v = sin 6 ■ sin ср - угловые координаты;

U = ±—А, Г = ±-^—М - угловые сектора в системе координат направляющих косинусов 2LV         2Ly

(г/.v). в пределах которых восстанавливается диаграмма, рад;

И'

( Vy

= arccosvr, (р = arctg\ —

  • 10.2.3 АДЫ и ФДН антенны с учетом погрешности измерений АФР оценить следующим образом.

Значения погрешности измерений АФР для каждого относительного уровня амплитудного распределения М задавать программно с учетом оценки погрешности измерений АФР, полученных в п. 10.1. по формулам (25) и (26):

ЗА = Norm(0, ст2 л),                                    (25)

(Мр = Norm( 0, ст \ Д

(26)

где Norm генератор случайных величин, распределенных по нормальному закону;

О-A

  • - среднее квадратическое отклонение результатов измерений амплитудного распределения At/

= 1020/2,45;

  • - среднее квадратическое отклонение результатов измерений фазового распределения

о, =Дф/2,45.

Рассчитать АФР электромагнитного поля на плоскости сканирования с учетом погрешности их измерений по формуле (27):

J' (*2 ’ У2) = |Л*2>У2 X1 + &0exp(y (arg( J2, у2)) + А <р)).                 (27)

Аналогичным образом провести расчет «возмущенных» диаграмм направленности 7 раз. При каждой последующей реализации воспроизводить новые случайные величины по законам (24).

  • 10.2.4 Погрешность измерений относительных уровней АДН и ФДН оценить следующим образом.

Среднее квадратическое отклонение результатов измерений уровней АДН и ФДН в двух главных сечениях при (р=0 и (р=л/2 рассчитать по формулам (28) и (29): где/: - число реализаций моделирования, к =7.

9

*

tn

Л-1

5

(28)

(29)

Рассчитать погрешность измерений уровней АДН и ФДН по формулам (30) и (31):

8Fa = ±20 lg(l + 2.45erF,);                               (30)

АГ X 180г

(31)

ДГФ =±---2,45 oF,.

Я

  • 10.2.5 Повторить расчеты для номиналов частот 10,0 и 18,0 ГГц.

  • 10.2.6 Результаты поверки считать положительными, если значения погрешности измерений относительных уровней АДН до уровней (при кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измеренного амплитудного распределения антенны не менее 55 дБ) при относительных уровнях АДН, находятся в пределах:

    ±0,3 дБ;

    ±0,5 дБ;

    ±0,9 дБ;

    ±1,5 дБ;

    ±2,2 дБ;

  • - минус 10 дБ

  • - минус 20 дБ

  • - минус 30 дБ

  • - минус 40 дБ

  • - минус 45 дБ

и значения абсолютной погрешности измерений ФДН (при кроссполяризационной развязке антенны-зонда не менее 20 дБ. динамическом диапазоне измеренного амплитудного распределения антенны не менее 55 дБ) при относительных уровнях АДН, находятся в пределах:

±4°;

±5°;

±7°;

±10°;

±16°.

  • - минус 10 дБ

  • - минус 20 дБ

  • - минус 30 дБ

  • - минус 40 дБ

  • - минус 45 дБ

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонт}'.

  • 10.3 Определение относительной погрешности измерений коэффициента усиления

    антенн

    10.3.1 Относительную погрешность измерений коэффициента усиления определить расчетным путем при использовании результатов измерений, полученных в п. 10.2 настоящей МП.

    Относительную погрешность измерений коэффициента усиления 5, дБ, рассчитать по формуле (32):

<5=+ioig(i+i,i-7^+¥+¥),

(32)

где 31- погрешность измерений АДН до уровней минус 10 дБ, д'/=0,072;

З2 - погрешность коэффициента усиления эталонной антенны, д?=0,07; 0,12; 0,2; 0,41; 0,6;

дз - погрешность за счет рассогласования.

За погрешность Зз принять максимальное из двух значений, рассчитанных по формулам (33) и (34):

(33)

(34)

=

<?;=

(i-N2)

(>-№)

(i-hl-NT

ЬгэГ]

(i-1-GlW

(i+N-N)2

-1,

-1,

где Гэ, Ги, Гк - коэффициенты отражения входов эталонной, испытываемой антенн, входа анализатора из состава комплекса.

Модуль коэффициента отражения связан с коэффициентом стоячей волны по напряжению (далее - КСВН) соотношением (35):

К-1

(35)

и=

1 1 Я + 1

  • 10.3.2 При расчетах погрешности за счет рассогласования значение КСВН эталонной антенны. используемой при проведении измерений, не должно превышать 1,5, испытываемой антенны - 2.0. КСВН входа векторного анализатора цепей - 1,7.

  • 10.3.3 Результаты поверки считать положительными, если значения относительной погрешности измерений коэффициента усиления антенны методом замещения при КСВН испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны находятся в пределах:

    0.3 дБ

    0,5 дБ

    0,8 дБ

    1,5 дБ

    2,0 дБ

±0,5 дБ;

±0,7 дБ;

±1,0 дБ;

±1,7 дБ;

±2,3 дБ.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

10.4 Определение абсолютной погрешности измерений ширины главного лепестка амплитудной диаграммы направленности
  • 10.4.1 Определение относительной погрешности измерений ширины главного лепестка нормированных АДН проводить по результатам определения погрешности измерений по п. 10.2.

  • 10.4.2 В соответствии с формулами (20) - (24) создать массив нормированных АДН при максимальных значениях погрешности измерений АДН. полученных в п. 10.2. Определить ширину главного лепестка каждой из них в двух главных сечениях на уровне минус 3 дБ относительно максимального значения АДН. Расчеты выполнить на частотах 1; 10 и 18 ГГц. Размеры апертуры антенны подобрать таким образом, чтобы ширина АДН варьировалась в пределах до 3° включ.; св. 3° до 10° включ. и св. 10° до 20° включ. На частоте 1 ГГц ограничиться диапазоном от 10° до 20°.

  • 10.4.3 Среднее квадратическое отклонение результатов измерений ширины АДН на уровне минус 3 дБ определить по формуле (36):

S(«J=Z

(36)

1=1

где S(Q f) - СКО результатов измерений ширины главного лепестка АДН, град;

(q‘4). - ширина главного лепестка АДН при i-том результате реализации моделирования, градус;

Q , - ширина главного лепестка невозмущенной АДН, град.

Абсолютную погрешность измерений ширины главного лепестка АДН рассчитать по формуле (37):

ДП,=±/5(ПЛ).                             (37)

  • 10.4.4 Результаты поверки считать положительными, если значения абсолютной погрешности измерений ширины главного лепестка АДН, при ширине главного лепестка, не превышает пределов, градус:

  • - до 3° включ..................±0,1°;

  • - св. 3° до 10° включ.........4:0,2°;

  • - св. 10° до 20° включ.......±0,8°.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту

10.5 Определение диапазона рабочих частот
  • 10.5.1 Проверку диапазона рабочих частот проводить по результатам определения погрешностей измерений АФР (п. 10.1).

  • 10.5.2 Результаты поверки считать положительными, если в диапазоне частот от 1,0 до 18.0 ГГц значения погрешностей измерений АФР находятся в допускаемых пределах, приведенных в п. 10.1. В этом случае диапазон частот комплекса составляет от 1,0 до 18,0 ГГц.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

10.6 Определение размеров рабочей области сканирования
  • 10.6.1 Определение размеров рабочей области сканирования осуществить по результатам измерений, выполненных в соответствии с п. 10.1.5 настоящей МП.

  • 10.6.2 Результаты поверки считать положительными, если размеры рабочей области сканирования комплекса (длина хвысота) не менее 8*5 м.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

10.7 Определение сектора углов восстанавливаемых диаграмм направленности
  • 10.7.1 Определение сектора углов восстанавливаемых диаграмм направленности осуществить по результатам определения погрешности измерений по п. 10.2.

  • 10.7.2 Результаты поверки считать положительными и сектор углов восстанавливаемой амплитудной диаграммы направленности в азимутальной и угломестной плоскостях составляет от минус 65° до плюс 65°, если при заданных в п. 10.2 условиях моделирования (секторы углов О и <р) рассчитанная погрешность измерений относительных уровней АДН находятся в допускаемых пределах, приведенных в п. 10.2.

В противном случае результаты поверки считать отрицательными и последующие опе-133-21-02 МП «ГСП. Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001. Методика поверки»

рации поверки не проводить, комплекс бракуется и подлежит ремонту.

И ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Соответствие комплекса метрологическим требованиям подтверждается обработкой результатов измерений, полученных по методам, приведенных в п.п. 10.1 - 10.7.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Комплекс признается годным, если в ходе поверки все результаты поверки положительные.

  • 12.2 Результаты поверки комплекса подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца комплекса или лица, представившего его на поверку, на комплекс наносится знак поверки, и (или) выдается свидетельство о поверке комплекса, и (или) в паспорт комплекса вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению комплекса.

    О.В. Каминский

    . Шкурки н

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Начальник отдела 13 ФГУП «ВНИИФТРИ»

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
