УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Анализаторы качества электрической энергии MYBOX

Методика поверки

ИЦРМ-МП-079-19 г. Москва

2019

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок анализаторов качества электрической энергии MYBOX (далее -анализаторы).

  • 1.2 Анализаторы подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 5 лет.

  • 1.3 На первичную поверку следует предъявлять анализаторы до ввода в эксплуатацию, а также после ремонта.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Проверка электрического сопротивления изоляции и электрической прочности изоляции

8.2

Да

Нет

Опробование и подтверждение соответствия программного обеспечения

8.3

Да

Да

Определение метрологических характеристик

8.4

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки анализаторы бракуют и их поверку прекращают.

  • 2.4 Допускается проведение поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки, в соответствии с приказом от 02.07.2015 г. № 1815 Министерства Промышленности и Торговли Российской Федерации.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Таблица 2

Наименование средства поверки

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1

Калибратор переменного тока

8.4

Калибратор переменного тока «Ресурсам», per. № 31319-12

2

Трансформатор тока эталонный

8.4

Трансформаторы тока измерительные переносные ТТИП (исполнения ТТИП 5000/5 и ТТИП 100/5), per. № 39854-08

3

Прибор для измерений силы переменного тока

8.4

Прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3.Т1, per. № 39958-08

Вспомогательные средства поверки (оборудование)

4

Установка для проверки    параметров

электрической безопасности

8.2

Установка для проверки параметров электрической безопасности GPT-79803, per. №50682-12

5

Источник тока

8.4

Источник тока регулируемый.

Диапазон воспроизведений силы переменного тока от 10 до 5000 А

6

Источник переменного напряжения

8.3-8.4

Источник переменного напряжения с возможностью воспроизведения напряжения переменного тока от 0 до 300 В, частота переменного тока от 50 до 60 Гц

7

Вольтметр

8.4

Мультиметр цифровой Fluke 87V, per. № 33404-12

8

Термогигрометр электронный

8.4

Термогигрометр электронный «CENTER» модель 313, per. № 22129-09

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 К проведению поверки допускают лица, изучившие настоящую методику, эксплуатационные документы на анализаторы и средства поверки.

  • 4.2 К проведению поверки допускают лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого анализатора необходимо обеспечить выполнение следующих требований:

  • - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

  • - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

  • - присоединения поверяемого анализатора и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

  • - запрещается работать с оборудованием при снятых крышках или панелях;

  • - запрещается работать с поверяемым анализатором в условиях температуры и влажности, выходящих за допустимые значения;

  • - запрещается работать с поверяемым анализатором в случае обнаружения его повреждения.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от +21 до +25 °C;

  • - относительная влажность воздуха от 30 до 80 %.

  • 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха используется термогигрометр электронный «CENTER» модель 313.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационные документы на поверяемые анализаторы, а также эксплуатационные документы на применяемые средства поверки;

  • - выдержать анализаторы в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

  • - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями эксплуатационных документ.

  • 7.2 Для питания анализаторов используется источник переменного напряжения с возможностью воспроизведения напряжения переменного тока от 0 до 300 В частотой от 50 до 60 Гц. Для контроля выходного напряжения переменного тока от источника используется вольтметр (например, мультиметр цифровой Fluke 87V).

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра анализаторов должно быть установлено соответствие поверяемого анализатора следующим требованиям:

  • - комплектность анализатора должна соответствовать руководству по эксплуатации и паспорту;

  • - не должно быть механических повреждений и внешних дефектов корпуса, дисплея, разъемов, светодиодной индикации;

  • - наличие и соответствие надписей на элементах корпуса функциональному назначению.

Результат проверки считать положительным, если выполняются все вышеуказанные требования.

  • 8.2 Проверка электрического сопротивления изоляции и электрической прочности изоляции

    • 8.2.1 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее - установка) в следующей последовательности:

  • 1) Подключить установку к анализатору согласно их эксплуатационным документам.

  • 2) Заземлить установку.

  • 3) Покрыть корпус анализатора сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля»),

  • 4) Подготовить и включить анализатор и установку в соответствии с их эксплуатационными документами.

  • 5) Подать испытательное напряжение со значением 500 В между:

  • - соединенными вместе контактами электрического питания и корпусом (фольгой);

  • - соединенными вместе каналами измерения напряжения переменного тока и корпусом (фольгой).

  • 6) Измерить значение электрического сопротивления изоляции.

Результаты считают положительными, если электрическое сопротивление изоляции не менее 20 МОм.

  • 8.2.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводить при помощи установки в следующей последовательности:

  • 1) Подключить установку к анализатору согласно их эксплуатационным документам.

  • 2) Заземлить установку.

  • 3) Покрыть корпус анализатора сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля»).

  • 4) Подготовить и включить анализатор и установку в соответствии с их эксплуатационными документами.

  • 5) Подать испытательное напряжение со значением (время выдержки выходного напряжения 60 секунд, скорость увеличения выходного напряжения не более 500 В за 1 с):

  • -  1500 В между соединенными вместе контактами электрического питания и корпусом (фольгой) в соответствии с эксплуатационными документами;

  • - 2000 В соединенными вместе каналами измерения напряжения переменного тока и корпусом (фольгой).

  • 6) Провести испытание электрической прочности изоляции.

Результаты считают положительными, если при проведении проверки не произошло пробоя электрической изоляции анализатора.

  • 8.3 Опробование и подтверждение соответствия программного обеспечения.

    • 8.3.1 Опробование проводят в следующей последовательности:

  • 1) Подготовить и включить анализатор в соответствии с эксплуатационной документацией.

  • 2) Подключить анализатор к источнику переменного напряжения.

  • 3) Зафиксировать включение светодиодных индикаторов и дисплея анализатора.

Результат проверки считать положительным, если при подключении анализатора к источнику переменного напряжения происходит включение светодиодных индикаторов и дисплея в соответствии с руководством по эксплуатации.

  • 8.3.2 Подтверждение соответствия программного обеспечения (далее - ПО)

  • 1) Подготовить и включить анализатор в соответствии с эксплуатационными документами.

  • 2) При включении анализатора на дисплее отобразится номер версии встроенного программного обеспечения (далее - ВПО).

  • 3) Сравнить номер ВПО с номером версии представленным в описании типа.

Результат проверки считать положительным, если номер версии ВПО совпадает с данными, представленными в описании типа.

  • 8.4 Определение метрологических характеристик

  • 8.4.1 Основные формулы, используемые при расчетах:

  • 8.4.1.1 Абсолютная погрешность измерений А определяется по формуле (1):

где А* - измеренное значение параметра;

Ао - эталонное значение параметра (воспроизведенное с помощью калибратора переменного тока «Ресурс-К2М»),

  • 8.4.1.2 Относительная погрешность измерений 3, %, определяется по формуле (2):

(2)

где Ах - измеренное значение параметра;

Ао- эталонное значение параметра (воспроизведенное с помощью калибратора переменного тока «Ресурс-К2М» или измеренное при помощи трансформатора тока измерительного переносного ТТИП 5000/5 или ТТИП 100/5 совместно с прибором для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3).

  • 8.4.2 Определение абсолютной погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока проводить в следующей последовательности:

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к калибратору переменного тока «Ресурс-К2М» (далее - Ресурс-К2М) в соответствии с рисунком 1 и их эксплуатационными документами.

  • 3) Воспроизвести с помощью Ресурс-К2М пять испытательных сигналов среднеквадратического значения фазного/линейного напряжения переменного тока при частоте переменного тока 50 Гц, равномерно распределенных внутри диапазона измерений (например, 5-10 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений).

  • 4) Зафиксировать среднеквадратические значения фазного/линейного напряжения переменного тока, измеренные анализатором.

  • 5) Вычислить значения абсолютной погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока для каждого испытательного сигнала по формуле (1).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

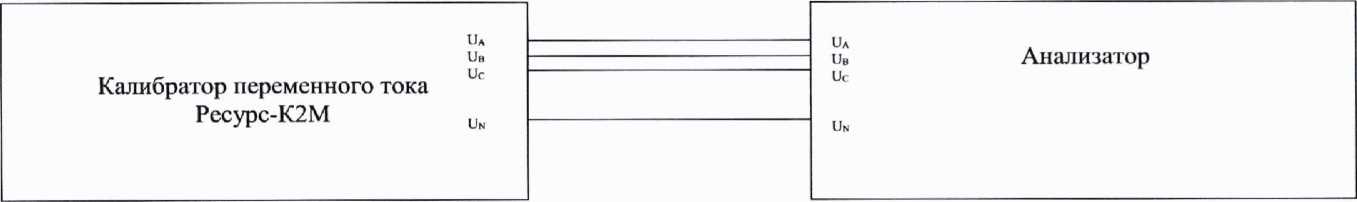

Рисунок 1 - Схема структурная определения абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока, n-ой гармонической составляющей напряжения переменного тока

  • 8.4.3 Определение       относительной       погрешности       измерений

среднеквадратического значения силы переменного тока проводить в следующей последовательности:

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к Ресурс-К2М в соответствии с рисунком 2 (при использовании токоизмерительных клещей с номинальным значением силы переменного тока 5 и 10 А) или подключить анализатор к регулируемому источнику тока согласно рисунку 2 (при использовании токоизмерительных клещей с номинальным значением силы переменного тока 100, 200, 500, 1000, 2000 и 10 000 А) их эксплуатационными документами.

  • 3) Воспроизвести с помощью Ресурс-К2М (или источника тока в зависимости от величины испытательного сигнала) пять испытательных сигналов среднеквадратического значения силы переменного тока при частоте переменного тока 50 Гц, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений).

Примечание - для воспроизведения испытательных сигналов силы переменного тока свыше 5000 А до 20 000 А необходимо сделать 4 витка проводника, пропускаемого через клещи токоизмерительные.

  • 4) Зафиксировать среднеквадратические значения силы переменного тока, измеренные анализатором и прибором для измерения электроэнергетических величин и показатели качества электрической энергии Энергомонитор-3.ЗТ1 (далее по тексту - «Энергомонитор») или измеренного при помощи трансформатора тока измерительного переносного ТТИП 5000/5 или ТТИП-100/5 (далее по тексту - эталонный трансформатор совместно с «Энергомонитор» (в зависимости от величины испытательного сигнала).

  • 5) Вычислить значения относительной погрешности измерений среднеквадратического значения силы переменного тока для каждого испытательного сигнала по формуле (2).

Примечание - для воспроизведения испытательных сигналов силы переменного тока свыше 5000 А до 20 000 А необходимо сделать 4 витка проводника, пропускаемого через клещи токоизмерительные.

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

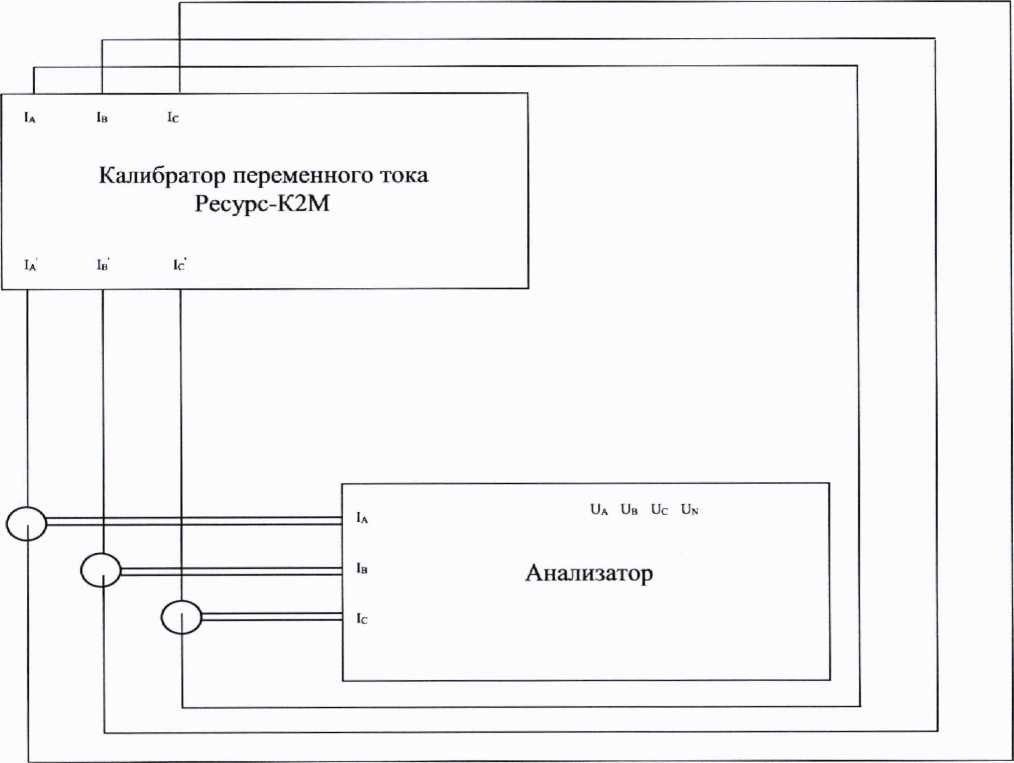

Рисунок 2 - Схема структурная определения относительной погрешности измерений среднеквадратического значения силы переменного тока при использовании токоизмерительных клещей с номинальным значением 5 и 10 А, n-ой гармонической составляющей силы переменного тока

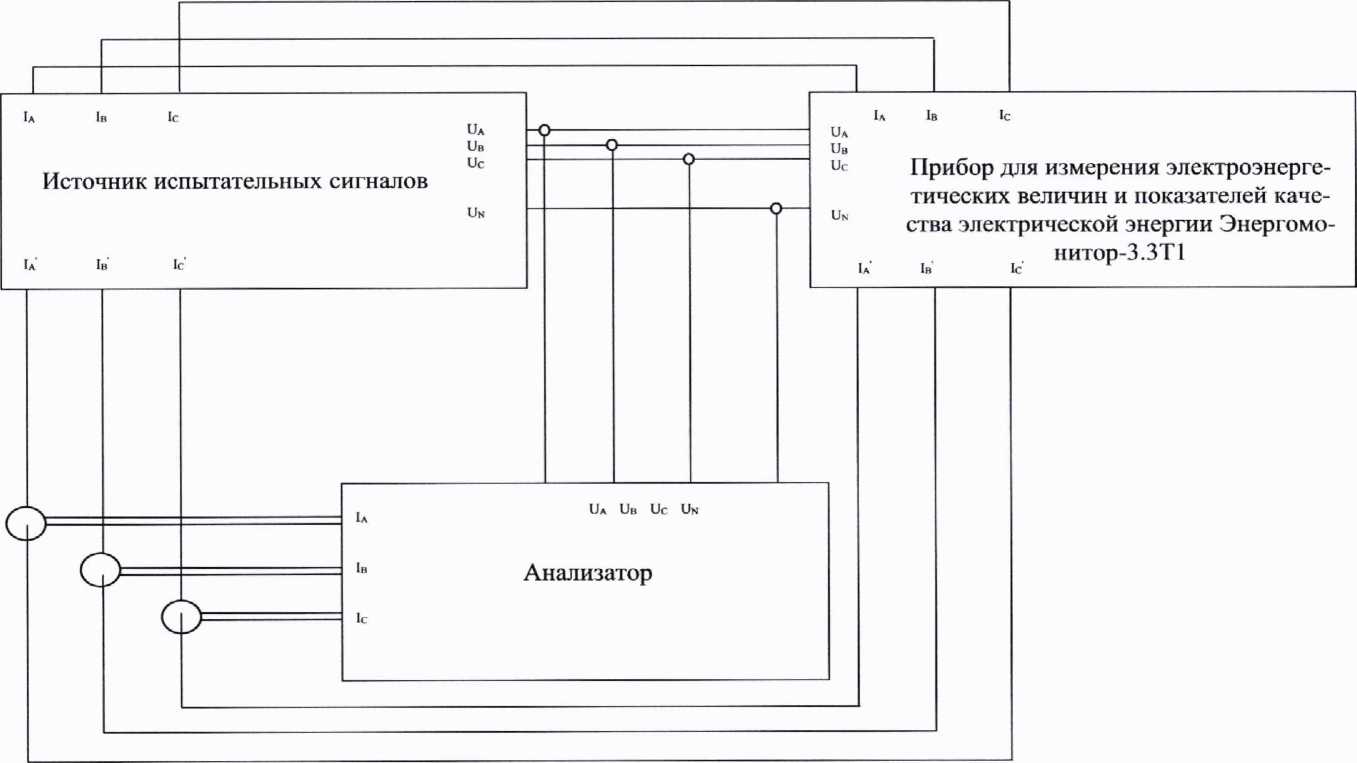

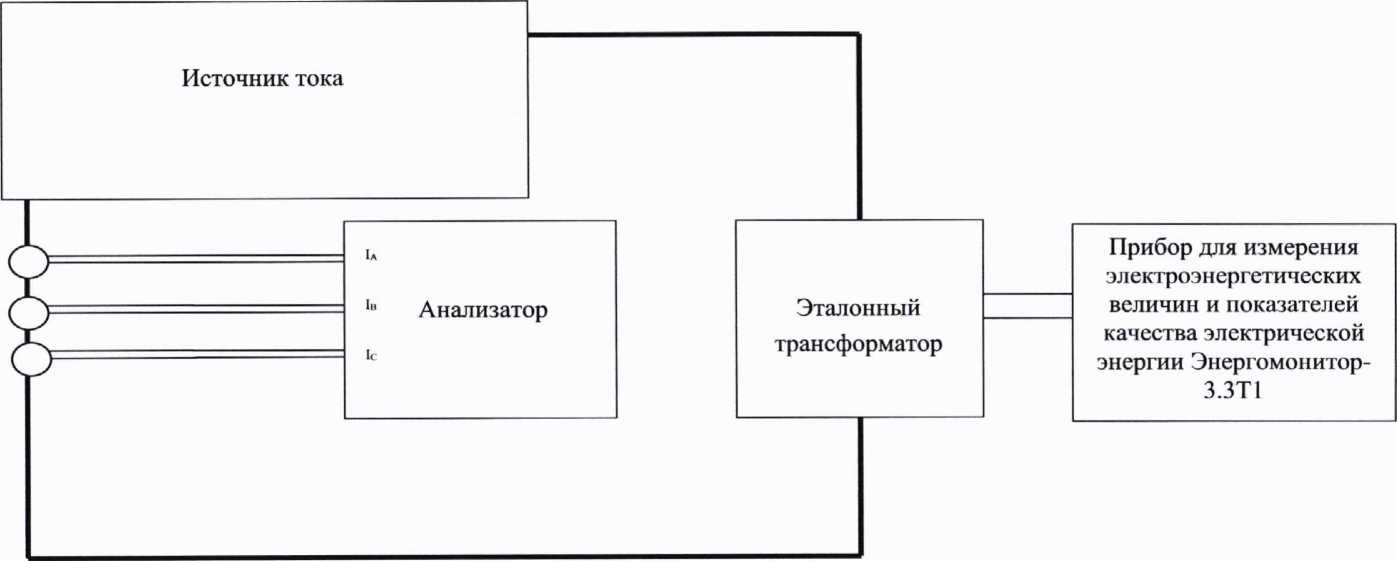

Рисунок 3 - Схема структурная определения относительной погрешности измерений среднеквадратического значения силы переменного тока при использовании токоизмерительных клещей с номинальным значением 100, 200, 500, 1000, 2000 и 10 000 А

  • 8.4.4 Определение абсолютной погрешности измерений коэффициента мощности проводить в следующей последовательности:

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к Ресурс-К2М в соответствии с рисунком 4 и их эксплуатационными документами.

  • 3) На выходе Ресурс-К2М поочередно установить пять испытательных сигналов коэффициента мощности, равномерно распределенных внутри диапазона измерений при номинальных значениях силы и напряжения переменного тока (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений).

  • 4) Зафиксировать значения коэффициента мощности, измеренные анализатором.

  • 5) Вычислить значения абсолютной погрешности измерений коэффициента мощности для каждого испытательного сигнала по формуле (1).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

  • 8.4.5 Определение абсолютной погрешности измерений частоты переменного тока проводить в следующей последовательности:

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к Ресурс-К2М в соответствии с рисунком 4 и с их эксплуатационными документами.

  • 3) Воспроизвести с помощью Ресурс-К2М пять испытательных сигналов частоты переменного тока, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений) при номинальном значении силы и напряжения переменного тока.

  • 4) Зафиксировать значения частоты переменного тока, измеренные анализатором.

  • 5) Вычислить значения абсолютной погрешности измерений частоты переменного тока для каждого испытательного сигнала по формуле (2).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

Рисунок 4 - Схема структурная определения погрешностей измерений коэффициента мощности, активной и реактивной электрической мощности и полной мощности, кратковременной и длительной дозы фликера, частоты переменного тока

  • 8.4.6 Определение абсолютной погрешности измерений n-ой гармонической составляющей напряжения переменного тока в следующей последовательности:

  • 1)  Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к Ресурс-К2М в соответствии с рисунком 1 и их эксплуатационными документами.

  • 3) На выходе Ресурс-К2М поочередно и последовательно установить испытательный сигнал 1 с характеристиками, представленными в таблице 3.

Таблица 3

Порядок гармоники п

Исп.

сигнал № 1

Исп.

сигнал № 2

Исп. сигнал № 3

Исп.

сигнал № 4

Исп.

сигнал № 5

и^,%

1Ш%

Uw,%

Uw,%

UW,%

2

0

0,01 'Uhom

0,1 'Uhom

0,1 5 'Uhom

0,2'Uhom

3

0

0,01 ’Uhom

0,1 'Uhom

0,15 'Uhom

0,2'Uhom

4

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

5

0

0,01 ’Uhom

0,1 'Uhom

0,15 'Uhom

0,2'Uhom

6

0

0,01 "Uhom

0,1 'Uhom

0,1 5 'Uhom

0,2'Uhom

7

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

8

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

9

0

0,01 'Uhom

0,1 'Uhom

0,15 'Uhom

0,2'Uhom

10

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

11

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

12

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

13

0

0,0 1 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

14

0

0,01 'Uhom

0,1 "Uhom

0,15'Uhom

0,2'Uhom

15

0

0,01 'Uhom

0,1'Uhom

0,15'Uhom

0,2'Uhom

16

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

17

0

0,01'Uhom

0,1 'Uhom

0,1 5 'Uhom

0,2'Uhom

18

0

0,01 'Uhom

0,1 'Uhom

0,15 'Uhom

0,2'Uhom

19

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

20

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

21

0

0,01 "Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

22

0

0,01 'Uhom

0,1 'Uhom

0,1 5 'Uhom

0,2'Uhom

23

0

0,01 'Uhom

0,1 "Uhom

0,15'Uhom

0,2 'Uhom

24

0

0,01 'Uhom

0,1 'Uhom

0,15 'Uhom

0,2 'Uhom

25

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2 'Uhom

26

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

27

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

28

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

29

0

0,01' Uhom

0,1 'Uhom

0,1 5‘Uhom

0,2'Uhom

30

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2 'Uhom

31

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2 'Uhom

32

0

0,01 'Uhom

0,1 'Uhom

0,15 "Uhom

0,2 'Uhom

33

0

0,01 'Uhom

0,1 "Uhom

0,15 'Uhom

0,2 'Uhom

34

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2 'Uhom

35

0

0,01 'Uhom

0,1 'Uhom

0,15 "Uhom

0,2'Uhom

36

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

37

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

38

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

39

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

Порядок гармоники п

Исп. сигнал № 1

Исп.

сигнал № 2

Исп. сигнал № 3

Исп. сигнал № 4

Исп. сигнал № 5

Ufa),%

uw>%

Ufrj,%

uw,%

UW>%

40

0

0,01 'Uhom

0,1 "Uhom

0,1 5'Uhom

0,2-Uhom

41

0

0,01 "Uhom

0,1 'Uhom

0,15-Uhom

0,2-Uhom

42

0

0,01 "Uhom

0,1 ’Uhom

0,15'Uhom

0,2-Uhom

43

0

0,01 ’Uhom

0,1 ‘Uhom

0,15-Uhom

0,2-Uhom

44

0

0,01 'Uhom

0,1 "Uhom

0,15’Uhom

0,2'Uhom

45

0

0,01 'Uhom

0,1 'Uhom

0,15'Uhom

0,2'Uhom

46

0

0,01 ’Uhom

0,1 "Uhom

0,15 'Uhom

0,2'Uhom

47

0

0,01 'Uhom

0,1 ’Uhom

0,1 5 'Uhom

0,2'Uhom

48

0

0,01 'Uhom

0,1 'Uhom

0,1 5 'Uhom

0,2 'Uhom

49

0

0,01 ‘Uhom

0,1 'Uhom

0,1 5 'Uhom

0,2 'Uhom

50

0

0,01 ‘Uhom

0,1 ‘Uhom

0,15 'Uhom

0,2 'Uhom

  • 4)  Зафиксировать значения n-ой гармонической составляющей напряжения переменного тока, измеренные анализатором.

  • 5)  Повторить операции 2)-3) для остальных испытательных сигналов.

  • 6) Вычислить значения абсолютной погрешности измерений значения n-ой гармонической составляющей напряжения переменного тока для каждого испытательного сигнала по формуле (1).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

  • 8.4.7 Определение абсолютной погрешности измерений n-ой гармонической составляющей силы переменного тока

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2)  Подключить анализатор к Ресурс-К2М в соответствии с рисунком 2 и их эксплуатационными документами.

  • 3) На выходе Ресурс-К2М поочередно и последовательно установить испытательный сигнал 1 с характеристиками, представленными в таблице 4.

Таблица 4

Порядок гармоники n

Исп.

сигнал № 1

Исп. сигнал № 2

Исп. сигнал № 3

Исп. сигнал № 4

Исп. сигнал № 5

IfnJ,%

I(nJ,%

lfnb%

Ifn>,%

2

0

0,0 1 Thom

0,5 Thom

0,75'Ihom

Ihom

3

0

0,01 Thom

0,5 Thom

0,75 'Ihom

Ihom

4

0

0,01 Thom

0,5 Thom

0,75 Thom

Ihom

5

0

0,0 1 Thom

0,5 Thom

0,75'Ihom

Ihom

6

0

0,01 Thom

0,5 Thom

0,75'Ihom

Ihom

7

0

0,01 Thom

0,5 Thom

0,75 "Ihom

Ihom

8

0

0,01 Thom

0,5 Ihom

0,75'Ihom

Ihom

9

0

0,01 Thom

0,5 Thom

0,75'Ihom

Ihom

10

0

0,01 Thom

0,5'Ihom

0,75'Ihom

Ihom

11

0

0,01'IHOM

0,5'Ihom

0,75'Ihom

Ihom

12

0

0,0 1 Thom

0,5 Thom

0,75'Ihom

Ihom

13

0

0,01'IHOM

0,5 'Ihom

0,75'Ihom

Ihom

14

0

0,0 1 Thom

0,5 'Ihom

0,75’Ihom

Ihom

15

0

0,0 1 Thom

0,5 'Ihom

0,75 'Ihom

Ihom

Порядок гармоники п

Исп.

сигнал № 1

Исп.

сигнал № 2

Исп.

сигнал № 3

Исп. сигнал № 4

Исп. сигнал № 5

If»A%

Ifo>,%

16

0

0,01 '1ном

0,5 'Ihom

0,75'Ihom

Ihom

17

0

0,01 Ином

0,5'Ihom

0,75 'Ihom

Ihom

18

0

0,0 1 1ном

0,5 'Ihom

0,75'Ihom

Ihom

19

0

0,01 ’1ном

0,5 ’ Ihom

0,75 'Ihom

Ihom

20

0

0,01'1ном

0,5 'Ihom

0,75'Ihom

Ihom

21

0

0,01'Ihom

0,5 'Ihom

0,7 5'Ihom

Ihom

22

0

0,01 'Ihom

0,5 'Ihom

0,7 5'Ihom

Ihom

23

0

0,01-Ihom

0,5'Ihom

0,75'Ihom

Ihom

24

0

0,01 'Ihom

0,5 'Ihom

0,75 'Ihom

Ihom

25

0

0,01 ’Ihom

0,5 ’Ihom

0,75'Ihom

Ihom

26

0

0,01 ’Ihom

0,5 'Ihom

0,75'Ihom

Ihom

27

0

0,01 ’Ihom

0,5 "Ihom

0,75 'Ihom

Ihom

28

0

0,01 'Ihom

0,5 "Ihom

0,75 'Ihom

Ihom

29

0

0,01 'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

30

0

0,01'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

31

0

0,01 'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

32

0

0,01 'Ihom

0,5 'Ihom

0,75 'Ihom

Ihom

33

0

0,01 'Ihom

0,5 'Ihom

0,75 'Ihom

Ihom

34

0

0,01'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

35

0

0,01'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

36

0

0,01'Ihom

0,5'Ihom

0,75'Ihom

Ihom

37

0

0,01 'Ihom

0,5'Ihom

0,75 'Ihom

Ihom

38

0

0,01’Ihom

0,5 "Ihom

0,75 'Ihom

Ihom

39

0

0,01'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

40

0

0,01'Ihom

0,5'Ihom

0,75 'Ihom

Ihom

41

0

0,01 'Ihom

0,5 'Ihom

0,7 5 'Ihom

Ihom

42

0

0,01 'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

43

0

0,01 'Ihom

0,5 'Ihom

0,75 'Ihom

Ihom

44

0

0,01 'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

45

0

0,01 'Ihom

0,5' Ihom

0,75'Ihom

Ihom

46

0

0,01'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

47

0

0,01 "Ihom

0,5' Ihom

0,7 5'Ihom

Ihom

48

0

0,01"Ihom

0,5 'Ihom

0,7 5'Ihom

Ihom

49

0

0,01'Ihom

0,5 'Ihom

0,75'Ihom

Ihom

50

0

0,01 'Ihom

0,5'Ihom

0,75'Ihom

Ihom

  • 4)  Зафиксировать значения n-ой гармонической составляющей силы переменного тока, измеренные анализатором.

  • 5)  Повторить операции 2)-3) для остальных испытательных сигналов;

  • 6)  Вычислить значения абсолютной погрешности измерений значения n-ой гармонической составляющей силы переменного тока для каждого испытательного сигнала по формуле (1).

  • 7)  Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

  • 8.4.8 Определение основных погрешностей измерений активной и реактивной электрической мощности, полной электрической мощности

  • 8.4.8.1 Определение основной относительной погрешности измерений активной электрической мощности проводить в следующей последовательности:

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к Ресурс-К2М в соответствии с рисунком 4 и их эксплуатационными документами.

  • 3) Поочередно воспроизвести с помощью Ресурс-К2М испытательные сигналы в соответствии с таблицей 5 при номинальном значении напряжения переменного тока и частоте переменного тока 50 Гц.

Таблица 5 - Определение погрешностей измерений при симметричной при сим-метричных нагрузках

Сила переменного тока в каждой фазе

Коэффициент мощности cos^

1

0,0 1 '/ном

2

0,05 '/ном

3

0,1'/ном

1

4

/ном

5

/макс

6

0,02 '/ном

7

0,1 '/ном

0,5 (при индуктивной нагрузке)

8

/ном

0,8 (при емкостной нагрузке)

9

/макс

Зримечание - /НОм - номинальное значение силы переменного тока, А.

  • 4) Зафиксировать значения активной электрической мощности, измеренные анализатором.

  • 5) Вычислить значения основной относительной погрешности измерений активной электрической мощности для каждого испытательного сигнала по формуле (2).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

  • 8.4.8.2 Определение основной относительной погрешности измерений реактивной       электрической мощности при симметрии многофазных напряжений

проводить в следующей последовательности:

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к Ресурс-К2М в соответствии с рисунком 4 и их эксплуатационными документами.

  • 3) Поочередно воспроизвести с помощью Ресурс-К2М испытательные сигналы в соответствии с таблицей 6 при номинальном значении напряжения переменного тока и частоте переменного тока 50 Гц.

Таблица 6 - Определение погрешностей измерений при симметричной при сим-метричных нагрузках

Сила переменного тока в каждой фазе

Коэффициент sin^o

1

0,02 "Тном

1

2

0,05 Тном

3

0,1’/ном

4

Тном

5

/макс

6

0,05 '/ном

0,5

7

0,1'/ном

8

/ном

9

/макс

10

0,1'/ном

0,25

11

0,5'/ном

12

/макс

Лримечание - /НОм - номинальное значение силы переменного тока, А.

  • 4) Зафиксировать значения реактивной электрической мощности, измеренные анализатором.

  • 5) Вычислить значения основной относительной погрешности измерений реактивной электрической мощности для каждого испытательного сигнала по формуле (2).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

  • 8.4.8.3 Определение основной относительной погрешности измерений полной электрической мощности проводить в следующей последовательности:

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к Ресурс-К2М в соответствии с рисунком 4 и их эксплуатационными документами.

  • 3) Воспроизвести с помощью Ресурс-К2М испытательные сигналы в соответствии с таблицей 7, частота переменного тока 50 Гц.

Таблица 7 - Определение погрешностей измерений полной электрической мощности

Сила переменного тока в каждой фазе

Коэффициент мощности cos^

1

0,02'/ном

2

0,05 '/ном

3

0,1'/ном

1

4

/ном

5

/макс

6

0,02-/„ом

7

0,1 '/ном

0,5 (при индуктивной нагрузке)

8

-/нОМ

0,8 (при емкостной нагрузке)

9

/макс

Примечание - /ном - номинальное значение силы переменного тока, А.

  • 4) Зафиксировать значения полной электрической мощности, измеренные анализатором.

  • 5) Вычислить значения основной относительной погрешности измерений полной электрической мощности для каждого испытательного сигнала по формуле (2).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

  • 8.4.9 Определение основной относительной погрешности измерений кратковременной и длительной дозы фликера проводить в следующей последовательности:

  • 1) Подготовить и включить анализатор и основные средства поверки в соответствии с эксплуатационными документами.

  • 2) Подключить анализатор к Ресурс-К2М в соответствии с рисунком 1 и их эксплуатационными документами.

  • 3) При помощи Ресурс-К2М задать в каждой фазе синусоидальный испытательный сигнал с номинальным значением напряжения переменного тока.

  • 4) На выходах каналов напряжений Ресурс-К2М задать кратковременную дозу фликера Pst, равную единице, сформировав колебания напряжения с характеристиками:

  • - размах изменения напряжения (глубина провала) - 1,46 %

  • - число изменений в минуту - 7 (период повторения 17,14 с);

  • - длительность провалов 8,57 с;

  • - число провалов 1000 шт.

  • 5) Через 30 мин считать результаты измерений и вычисляют погрешность измерения кратковременной дозы фликера по формуле (1).

  • 6) Измерить длительную дозу фликера Ри. Время измерений должно составлять 2 ч. По истечении времени измерений считывают с устройства результаты измерений длительной дозы фликера.

  • 7) Рассчитывают погрешность измерений длительной дозы фликера по формуле (1).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в описании типа.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки анализаторов оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 2 июля 2015 г. № 1815 и нанесением знака поверки.

  • 9.2 Знак поверки наносится в свидетельство о поверке и (или) на корпус анализаторов

  • 9.3 Отрицательные результаты поверки анализаторов оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а анализаторы не допускают к применению.

    М. С. Казаков

    М. М. Хасанова

Технический директор ООО «ИЦРМ»

Инженер отдела испытаний ООО «ИЦРМ»

Страница 19 из 19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
