Инструкция «ГСИ. Резервуары (танки) стальные горизонтальные РГС-550, РГС-420, РГС-520 » (МП 1079-7-2019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные горизонтальные

РГС-550, РГС-420, РГС-520

МЕТОДИКА ПОВЕРКИ

МП 1079-7-2019

Начальн

ИО-7

Кондаков А.В.

5; 272-54-55

Казань 2019 г.

	Предисловие
1 РАЗРАБОТАНА	Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром (ФГУП «ВНИИР»)
ИСПОЛНИТЕЛИ:	А.В. Кондаков, В. М. Мигранов
2 УТВЕРЖДЕНА	ФГУП «ВНИИР» 14 августа 2019 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к погрешности измерений параметров танка

  • 5.2 Средства поверки

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации поверителей и требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Операции поверки

• 11 Проведение поверки

  • 11.1 Внешний осмотр

  • 11.2 Измерения длины, высоты и ширины поясов резервуара (танка) с не гофрированными переборками

  • 11.3 Измерения длины, высоты и ширины резервуара (танка) с гофрированными переборками

  • 11.4 Измерения координаты точки измерений базовой высоты и уровня жидкости

  • 11.5 Измерения высоты превышения точки касания дна измерительной трубы грузом рулетки

  • 11.6 Определение объемов внутренних деталей

  • 11.7 Измерения базовой высоты резервуара (танка)

• 12 Обработка результатов измерений

• 13 Составление градуировочной таблицы

• 13.9 Требования к машинному алгоритму обработки результатов измерений:

• 14 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Библиография

Государственная система обеспечения единства измерений

Резервуары (танки) стальные горизонтальные

РГС-550, РГС-420, РГС-520.

Методика поверки. МП 1079-7-2019

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные горизонтальные резервуары (танки) номинальной вместимостью 550 м³ (РГС-550), 420 м³ (РГС-420), 520 м³ (РГС-520), предназначеные для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливных судов (барж) проекта ROB07.

• 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения рабочих безопасности труда;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 12.4.253-2013 Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические условия;

ГОСТ 12.4.310-2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 166-89 Штангенциркули. Технические условия;

ГОСТ 427-75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 13837-79 Динамометры общего назначения. Технические условия;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

• 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

3.1 резервуар (танк) горизонтальный: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками),

индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

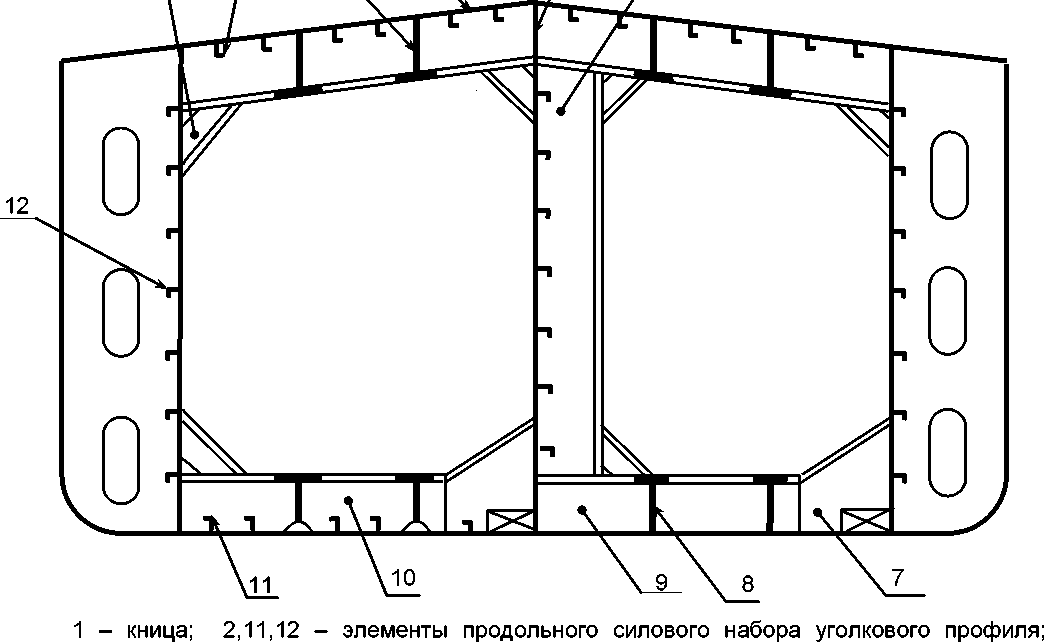

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором, или гофрированную пластину из листовой стали.

Продольные и поперечные переборки, выполненные по первому варианту, образуют пояса танка.

Танки сооружают с двойным или одинарным дном. При сооружении танка с одинарным дном днищем танка является днищевая обшивка наливного судна.

3.2 поверка танка наливного судна (далее - танка): Совокупность операций, выполняемых органами Государственной метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

Градуировочная таблица: зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20°С. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

• 3.3 градуировка танка: Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

• 3.4 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

• 3.5 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

• 3.6 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

• 3.7  посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

• 3.10 базовая высота танка: Расстояние от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

• 3.11 уровень жидкости (высота наполнения): Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

• 3.12 рабочая зона: Пространство, ограниченное по высоте 2м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания специалистов при поверке танка - по ГОСТ 12.1.005.

3.13 дифферент наливного судна: Наклон наливного судна в продольной плоскости. Дифферент наливного судна определяет разность осадки (углубления) его кормой и носом. Дифферент наливного судна регулируют приемом или удалением водяного балласта.

3.14 степень наклона танка (судна): Величина ц, выражаемая через тангенс угла дифферента, рассчитываемая по формуле

(1)

где а - угол дифферента судна в градусах.

3.15 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

• 4.1 Поверку танка проводят геометрическим методом

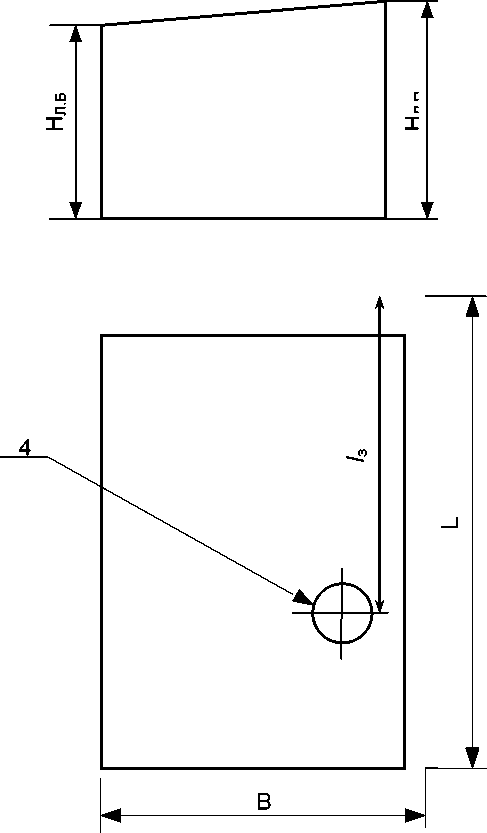

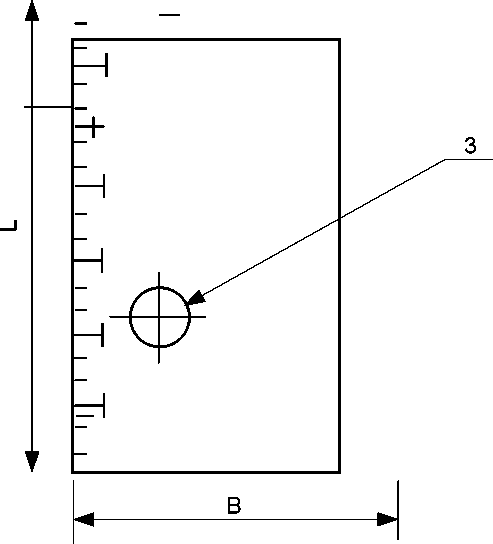

• 4.1.1 При поверке танка с не гофрированными переборками вместимость его определяют по результатам измерений длины, ширины и высоты поясов , образованных по продольным и поперечным переборкам танка (рисунок А.1). При этом по поперечным переборкам измеряют только ширину поясов.

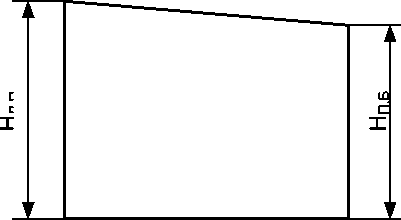

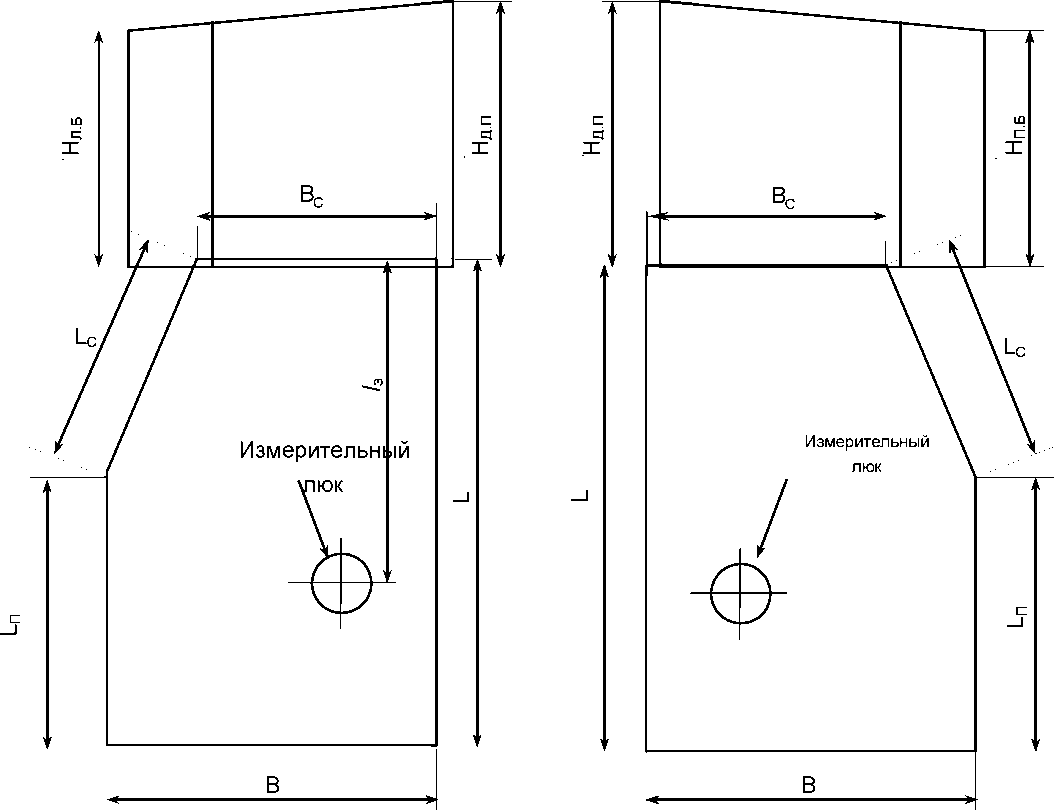

• 4.1.2 При поверке танка со скошенной частью (рисунок А.2) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов, образованных в прямолинейной и скошенной частях танка.

• 4.1.3 При поверке танка с гофрированными переборками вместимость его определяют по результатам измерений длины, ширины и высоты переборок. При этом по поперечным переборкам измеряют только ширину танка.

• 4.1.4 Измерения параметров проводят изнутри танка.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

• 5.1 Требования к погрешности измерений параметров танка

• 5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица 1

Наименование параметра	Пределы допускаемой погрешности измерений параметра танка
Длина переборки, мм	± 6,0
Ширина переборки, мм	± 6,0
Высота переборки, мм	± 6,0
Объем     внутренних деталей, м3	± 0,020

• 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений, погрешность определения вместимости резервуаров будет находиться в пределах ± 0,20%.

• 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

• 5.2 Средства поверки

• 5.2.1 При поверке танка применяют следующие основные и вспомогательные средства поверки:

• 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

• 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10; 20 и 30 м.

• 5.2.2 Вспомогательные средства поверки:

• 5.2.2.1 Штангенциркуль с диапазоном измерений 0-150 мм по ГОСТ 166.

• 5.2.2.2 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

• 5.2.2.3 Термометр с ценой деления 1° С и диапазоном измерений от 0 до плюс 50° С по ГОСТ 28498.

• 5.2.2.4 Газоанализатор типа АНТ-2М по [3].

• 5.2.2.5 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

• 5.2.2.6 Чертилка, мел, графитовый стержень, щетки (металлические), лестницы переносные, микрокалькулятор.

• 5.2.3 Основные средства поверки танков должны быть поверены в установленном порядке.

• 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики..

• 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6.1  Поверку резервуара, проводят юридические лица и индивидуальные предприниматели (далее - организация), аккредитованные в соответствии с действующим законодательством Российской Федерации на право проведения поверки.

• 6.2 Поверку резервуара проводят:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками.

• 6.3 Интервал между поверками - 5 лет.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации в качестве поверителя в установленном порядке.

• 7.2 К проведению работ допускаются лица, изучившие настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

• 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

• 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

• 7.5 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

• 7.6 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

• 7.7 В процессе измерений параметров резервуара обеспечивают двух или трех кратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 8 УСЛОВИЯ ПОВЕРКИ

• 8.1 При поверке соблюдают следующие условия:

• 8.1.1 Измерения параметров танка проводят изнутри.

• 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

Не допускают образование хлопунов днища танка с двойным дном.

• 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 ± 15)°С. Состояние погоды - без осадков.

• 9 ПОДГОТОВКА К ПОВЕРКЕ

• 9.1 При подготовке к поверке проводят следующие работы:

• 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

• 9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

• 9.2 Подготавливают танки к проведению необходимых измерений

• 9.2.1 Подготовка танка с негофрированными переборками

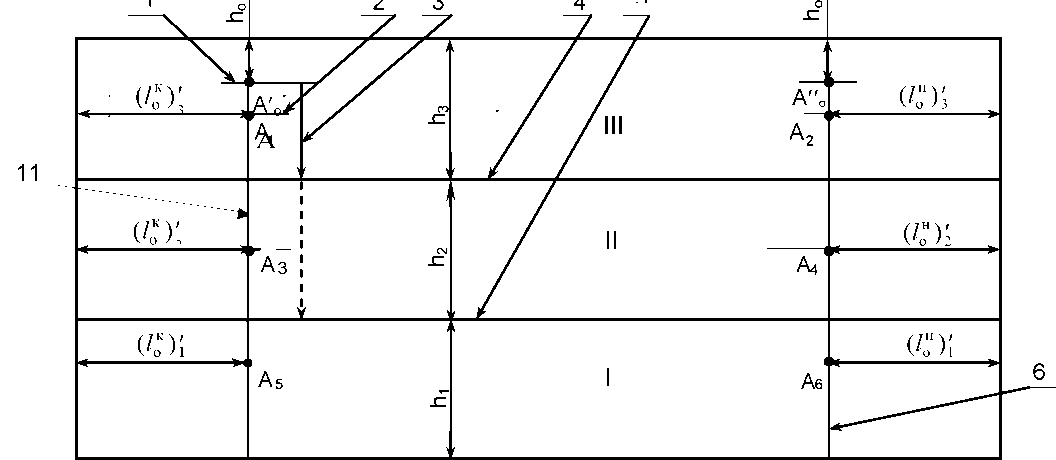

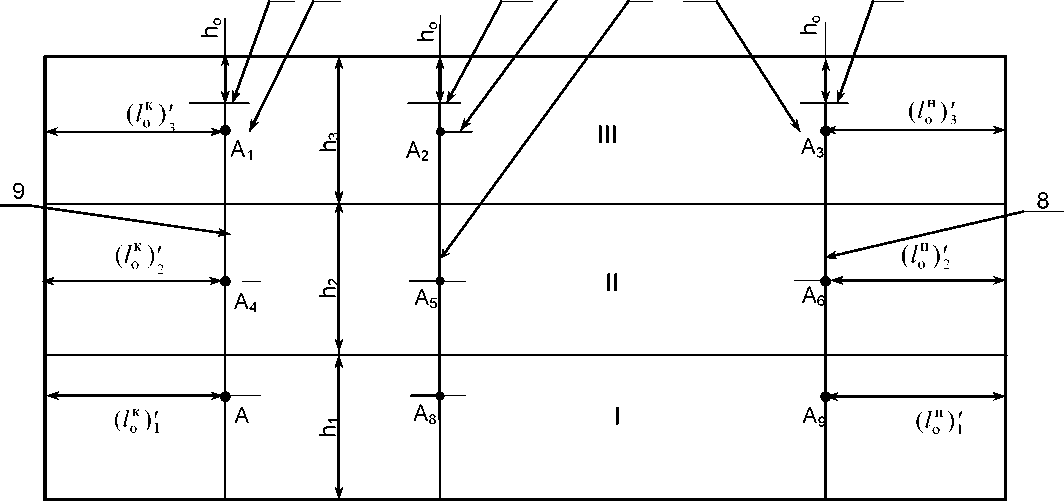

• 9.2.1.1 Подготавливают продольные боковые переборки (без скошенной части) и продольные переборки в диаметральной плоскости (без рамных шпангоутов) к проведению измерений в следующей последовательности (рисунок А.3):

а) на стенках переборок (бортовой и в диаметральной плоскости) мелом отмечают точки А о , В^ с координатами, отсчитываемыми от поперечной переборки (находящейся, например, ближе к кормовой части судна) 1* и от места стыка переборок с палубой судна h , равными 500 мм;

б) через точки А о_о и Во_о чертилкой наносят горизонтальные отметки 1 и 7 длиной 50 мм;

в) к горизонтальным отметкам 1 и 7 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 10 и 11;

г) по вертикальным линиям 10 и 11 на % высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А₁,А₃ ,А₅ на боковой переборке и В ,В , В на переборке в диаметральной плоскости;

д) через точки А₁,А₃ ,А₅ и В ,В ,В чертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки 2 и 8 (через точки А1 и В1). Отметки, нанесенные через точки А ,А и В ,В , на рисунке А.3 не обозначены.

Выполняя аналогичные операции, приведенные в перечислениях а) + д), отмечают точки Аоо, Воо с координатами, отсчитываемыми от поперечной переборки (находящейся ближе к носовой части судна) 1° и h₀, проводят вертикальные линии и через точки А ,А ,А и В ,В ,В наносят горизонтальные отметки.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

• 9.2.1.2 На стенке продольной переборки со скосом (рисунок А.4) дополнительно по месту стыка прямолинейной и скошенной частей переборки в порядке, установленном в 9.2.1.1, проводят вертикальную линию 5 и через точки А ,А , А наносят горизонтальные отметки.

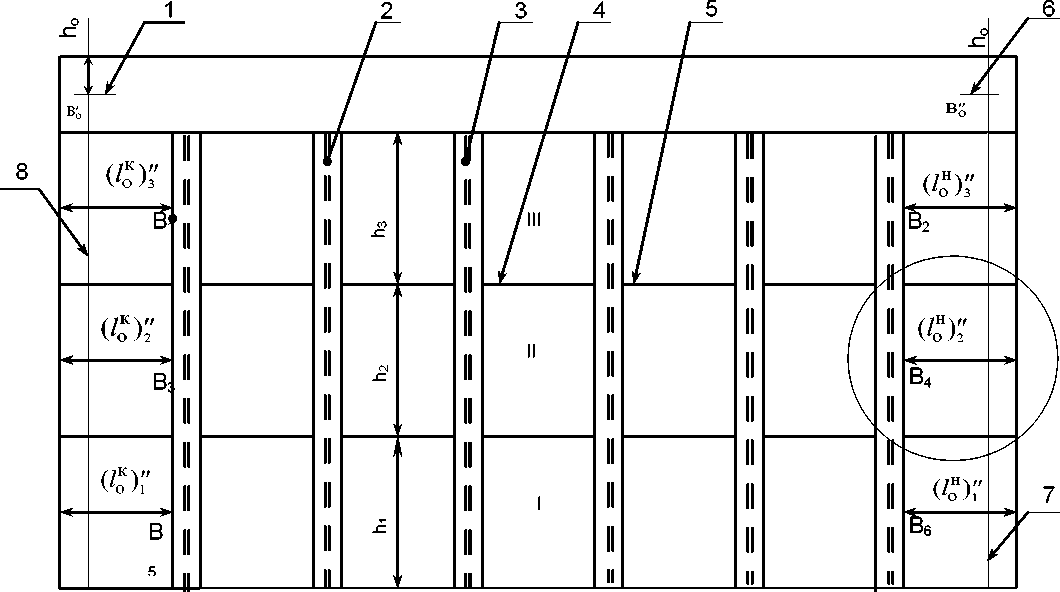

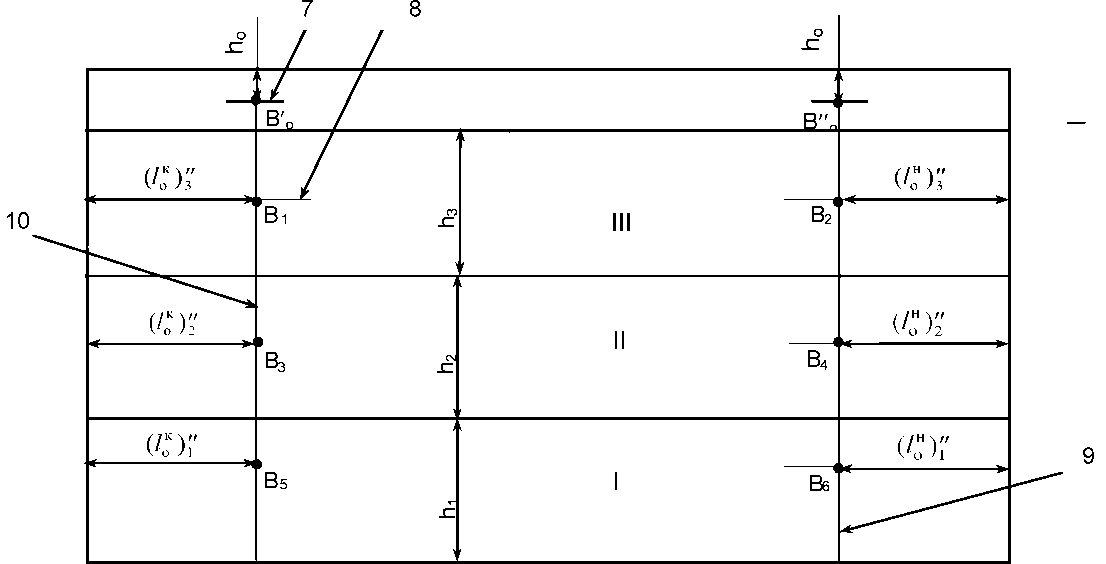

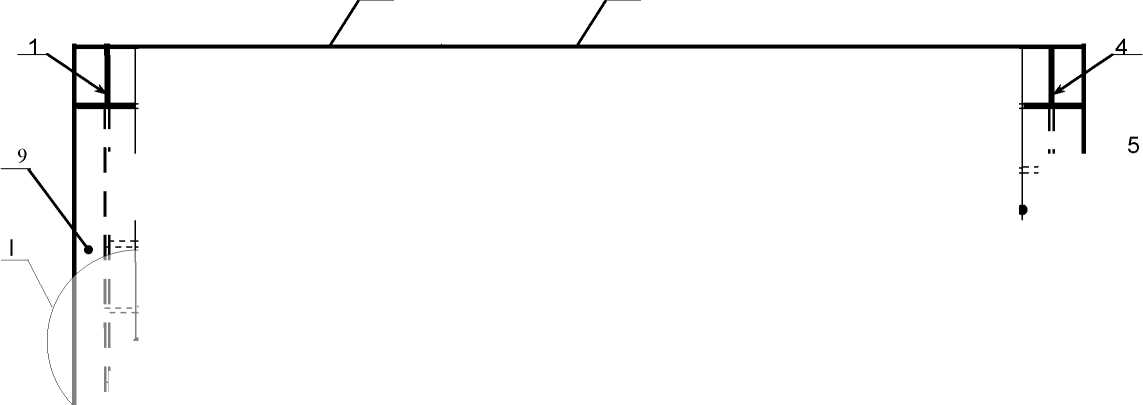

• 9.2.1.3 На стенке продольной переборки в диаметральной плоскости с рамными шпангоутами (рисунок А.5):

а) отмечают точки Во_о ,Во_оо с координатами, отсчитываемыми от поперечных переборок на расстоянии соответственно на Ь^к и Ь^н и от мест стыка переборки с палубой судна h_o , равными 500 мм;

б) через точки Во_о и Во_оочертилкой наносят горизонтальные отметки 1 и 6 длиной 50 мм;

в) к горизонтальным отметкам 1 и 6 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 7 и 8;

г) по вертикальным линиям 7 и 8 и по кромкам полок рамных шпангоутов на % высоты первого пояса и середине высот второго и третьего поясов отмечают точки: на вертикальных линиях D1-D6 , кромках рамных шпангоутов В1-В6.

• 9.2.1.4 На стенке поперечной переборки наносят отметки и проводят линии в следующей последовательности (рисунок А.6):

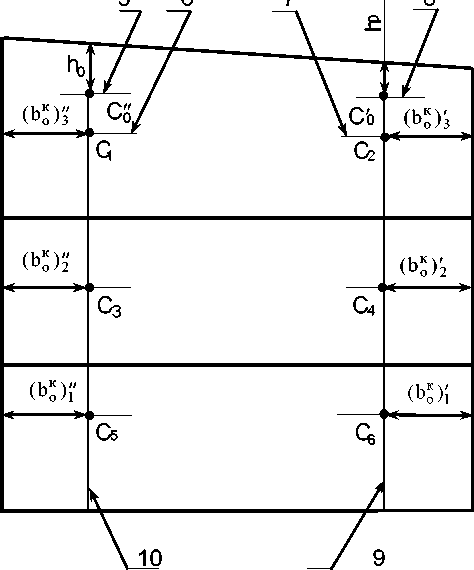

а) на стенке поперечной переборки (находящейся, например, ближе к носовой части судна) мелом отмечают точки А '₀, А " с координатами , отсчитываемыми от продольных переборок (левого борта и в диаметральной плоскости) b ^н и от места стыка переборки с палубой судна h_o, равными 500 мм;

б) выполняя аналогичные операции, указанные в 9.2.1.1 (перечислениях б, в), проводят вертикальные линии 11 и 12;

в) по вертикальным линиям 11 и 12 на %высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А : А;

г) через точки А : А, как и в 9.2.1.1 (перечисление д), наносят горизонтальные отметки 2 и 3. Отметки, нанесенные через точки А ,А ,А , А , на рисунке не обозначены.

Выполняя аналогичные операции, приведенные в перечислениях а): г), на стенке поперечной переборке (находящейся ближе к кормовой части судна и от левого борта) отмечают точки СОиСО с координатами, отсчитываемыми от продольных переборок b К и от места стыка переборок с палубой судна h , равными 500 мм, проводят вертикальные линии и через точки С :С наносят горизонтальные отметки.

• 9.2.2 Подготовка танка с гофрированными переборками

• 9.2.2.1 Перед проведением измерений параметров танка отмечают точки и проводят линии:

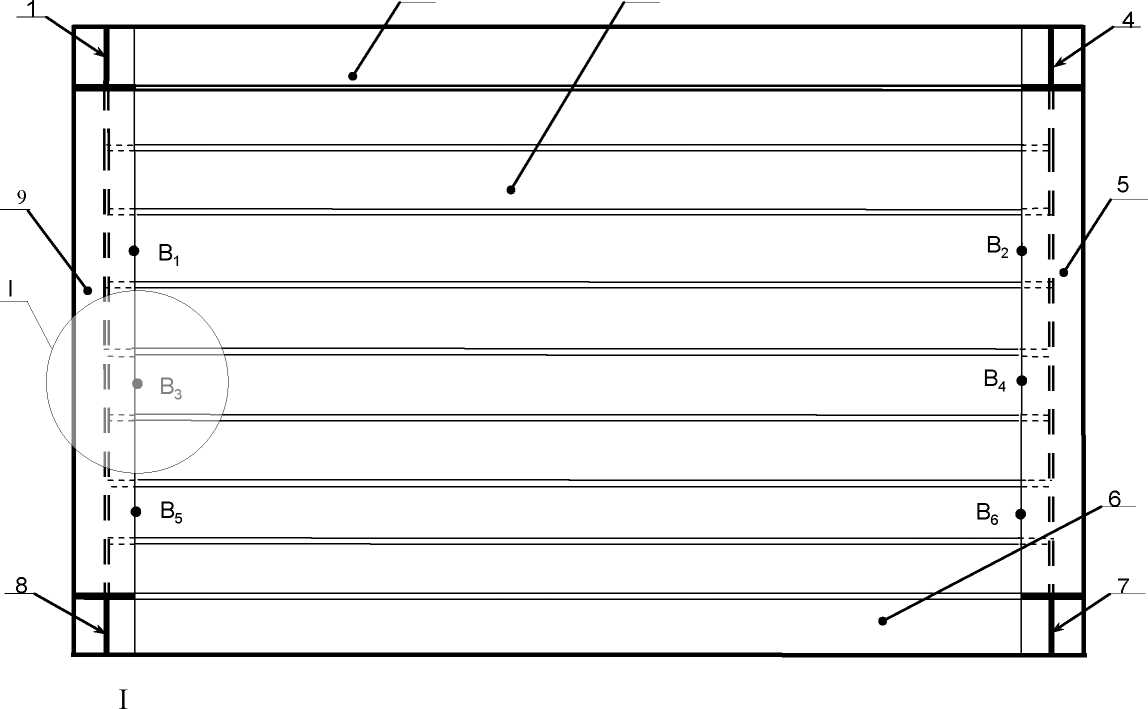

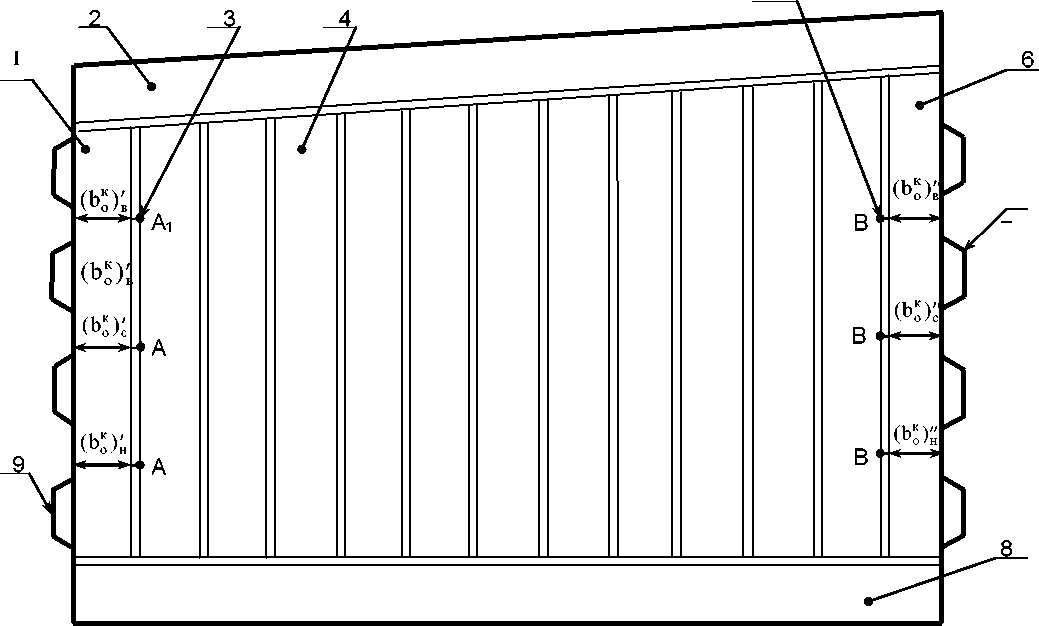

а) на кромках полок рамных шпангоутов 5 и 9 (рисунок А.7) продольной бортовой переборки в трех их сечениях: нижнем, среднем и верхнем отмечают точки А : А , равномерно расположенные по высоте переборки;

б) на кромках полок рамных шпангоутов 5 и 9 (рисунок А.8) продольной переборки в диаметральной плоскости (как при наличии рамных шпангоутов, так и их отсутствии) отмечают на тех же уровнях аналогичные точки В : В ;

в) на кромках полок рамных шпангоутов 1 и 6 (рисунок А.9) поперечной переборки (находящейся ближе к носу судна) через точки А₁ и В1 наносят горизонтальные отметки 3 и 5. Горизонтальные отметки, нанесенные через точки А , А5 и В3, В5 на рисунке А.9 не показаны;

г) на кромках полок рамных шпангоутов поперечной переборки, находящейся ближе к кормовой части судна, отмечают аналогичные горизонтальные отметки.

• 10 ОПЕРАЦИИ ПОВЕРКИ

• 10.1 При проведении поверки танка выполняют операции, указанные в таблице 2. Таблица 2

  Наименование операции	Номер пункта, подпунктаИнструкц ии
  Внешний осмотр	11.1
  Измерения длины, высоты и ширины поясов танка с
  негофрированными переборками:	11.2
  - измерения длины поясов	11.2.1
  - измерения высоты поясов	11.2.2
  - измерения ширины поясов	11.2.3
  Измерения длины, высоты и ширины танка с гофрированными
  переборками	11.3
  - измерения длины танка	11.3.1
  - измерения высоты танка	11.3.2
  - измерения ширины танка	11.3.3

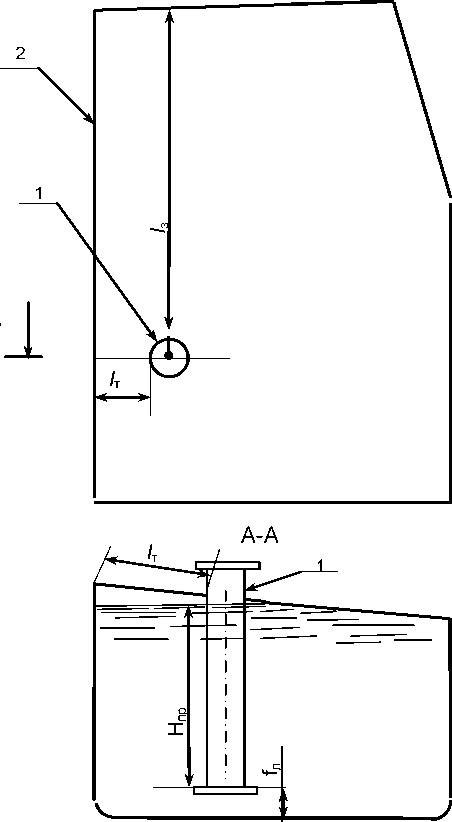

  Измерения координаты точки измерений базовой высоты и уровня
  жидкости	11.4
  Измерения высоты превышения точки касания дна измерительной
  трубы грузом рулетки	11.5

• 11 ПРОВЕДЕНИЕ ПОВЕРКИ

• 11.1 Внешний осмотр

• 11.1.1 При внешнем осмотре резервуара (танка) проверяют:

- соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

- наличие необходимой арматуры и оборудования;

- исправность лестниц (трапов) и помостов;

- чистоту внутренней поверхности танка;

- отсутствие прогибов и хлопунов днища (для танков с двойным дном);

- отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

• 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

• 11.2 Измерения длины, высоты и ширины поясов резервуара (танка) с не гофрированными переборками

• 11.2.1 Измерения длины поясов

• 11.2.1.1 Длину первого пояса L , мм, (рисунок А.3) определяют на высоте, равной % высоты первого пояса, по результатам измерений расстояний: lf (отсчитываемое от точки А₅ до точки А ), l\ (отсчитываемое от точки В₅ до точки В₆), 1* и l*.

• 11.2.1.2 Расстояния lf и 1Д (левого танка, не имеющего рамные шпангоуты) измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.1 и 9.2.1.3) через точки А и А ( В и В ) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 11 (10) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по вертикальной линии 6 (9) с погрешностью: ±1 мм;

в) расстояние /Д (правого танка, имеющего рамные шпангоуты) (рисунок А.5) измеряют измерительной рулеткой, совмещая нулевую отметку рулетки с точкой В5 на левой кромке полки рамного шпангоута и отсчитывая (после натяжения ленты рулетки) показания рулетки в точке В6 на правой кромке полки рамного шпангоута с погрешностью: ± 1 мм;

г) измерения величин /^Б и /^Д проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 3 мм.

• 11.2.1.3 Расстояния (/0)1, (/Н)i (по бортовой переборке) и (/Д)Д,(/Д )” (по переборке в диаметральной плоскости левого танка) измеряют штангенциркулем с погрешностью : ±0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

• 11.2.1.4 Расстояния (/Д) Д,(/Д ) ” (по переборке в диаметральной плоскости правого танка) (рисунок А.5), определяют по результатам измерений величин аД ,ЬД, аН ,bf, с. Измерения указанных величин проводят при помощи штангенциркуля с погрешностью: ± 0,1 мм.

Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

Величины (/Д ) Д,(/Д ) Д ,мм, вычисляют по формулам:

(/о)" = (ак + bk ) - с,                                  (2)

(/Н)" = (аН + ЬН) - с.                                  (3)

• 11.2.1.5 Результаты измерений величин /Д, /Д,    ) Д, (/Д )Д, (/Д ) Д,(/Д ) 'Д вносят в

протокол, форма которого приведена в приложении Б.

Примечание- Значения величин (Д/Д) Д,(/Д)Д   переборки правого танка

предварительно определяют по формулам (2) и (3).

• 11.2.1.6 Длину i-го вышестоящего пояса L_; , мм, (рисунки А.3 и А.5) определяют на средней высоте i-го пояса по результатам измерений расстояний: /Д, /Д, (/Д ) ■ , (/Д ) ■,

(/к )'Д,(/Д) Д.

• 11.2.1.7 Величины, указанные в 11.2.1.6, измеряют по методике, изложенной в

11.2.1.2, 11.2.1.3 и 11.2.1.4.

• 11.2.1.8 Результаты измерений величин lf , If, (lf ) ' , (lf ) ' , (lf )”,(lf ) " вносят в протокол, форма которого приведена в приложении Б.

• 11.2.1.9 Длины поясов L^Б, мм, по боковой переборке, имеющей скошенную часть (рисунок А.4), определяют по результатам измерений расстояний: lf (отсчитываемое от точки А До точки Aj₊₁), l^f (отсчитываемое от точки Aj₊₁ до точки Aj₊₂ ), (lf)' и (lf)'. Обозначения «с» и «п» соответствуют терминам : «скос» , «прямолинейно».

Длины поясов по переборке в диаметральной плоскости L, мм, определяют по результатам измерений расстояний (рисунки А.3 и А.5): l^Д , (отсчитываемое от точки Bj до точки Bj₊₁), (If )",(lf)". При наличии в переборке рамных шпангоутов величины (lf ) ",(lf ) ” вычисляют по формулам (2) и (3).

Результаты измерений величин lf, ln, l^Д, (lf)', (lff)', (lf ) ” ,(lf) '' вносят в протокол, форма которого приведена в приложении Б.

• 11.2.2 Измерения высоты поясов

• 11.2.2.1 Высоту i-го пояса h_i ,мм, измеряют по боковой переборке изнутри танка при помощи рулетки с грузом.

• 11.2.2.2 Измерения высоты поясов (рисунки А.3 и А.5) проводят, опуская рулетку с грузом от отметки 1 боковой переборки до верхнего края сварочного шва пояса и считывая разницу в показаниях рулетки относительно отметки 1.

Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм.

• 11.2.2.3 Результаты измерений h вносят в протокол, форма которого приведена в приложении Б.

• 11.2.3 Измерения ширины поясов

• 11.2.3.1 Ширину первого пояса В₁ мм, (рисунок А.6) определяют на высоте % высоты первого пояса по результатам измерений расстояний: bf (отсчитываемое от точки А₅ до точки А₆ ), b К (отсчитываемое от точки С₅ до точки С₆ ), b f, b К.

• 11.2.3.2 Расстояния bf, bК измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.4, перечисления а:г) через точки А₅ и А₆ (С₅ и С₆) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 12 (10) и после создания усилия натяжения ленты рулетки по 11.2.1.2 (перечисление б) отсчитывают показания шкалы рулетки по вертикальной линии 11 (9) с погрешностью: ± 1 мм;

в) измерения величин bН, bК проводят не менее двух раз. Расхождение между результатами двух измерений должно быть :не более 3 мм.

• 11.2.3.3 Расстояния (bН )J, (bН )'" (по поперечной переборке от носа судна) и ( b К ) 1, (b К ) " , (по поперечной переборке от кормы судна) измеряют штангенциркулем с погрешностью: ±0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождения между результатами двух измерений должно быть: не более 0,4 мм.

• 11.2.3.4 Результаты измерений величин b Н, b^, (bН )1, (b0 ) 1, (bК)1, (bК )1', вносят в протокол, форма которого приведена в приложении Б.

• 11.3 Измерения длины, высоты и ширины резервуара (танка) с гофрированными переборками

• 11.3.1 Измерения длины танка

• 11.3.1.1 Длину танка определяют по результатам измерений длин продольных переборок.

• 11.3.1.2 Длину боковой переборки L^Б , мм, (рисунок А.7) определяют по результатам измерений расстояний: Р (отсчитываемое от точки Aj до точки Aj₊₁), (lf)', (Z*) ' в трех сечениях (нижнем, среднем, верхнем), равномерно расположенных по высоте переборки.

• 11.3.1.3 Длину переборки в диаметральной плоскости L^fl ,мм, (рисунок А.8) определяют по результатам измерений расстояний: I^й (отсчитываемое от точки Вj до точки Bj₊₁), (lН)'', (lК )и также в трех сечениях (нижнем, среднем, верхнем), равномерно расположенных по высоте переборки.

• 11.3.1.4 Расстояния /^Б и I^й измеряют измерительной рулеткой в следующей последовательности:

а) по отмеченным (по 9.2.2.1, перечисления а,б) точкам (Aj- Aj₊₁) и (Bj- Bj₊₁) прикладывают рулетку. При этом лента рулетки должна быть натянута;

б) начальную отметку шкалы рулетки совмещают торцом полки рамного шпангоута 9 (рисунок А.7 и рисунок А.8) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по торцу полки рамного шпангоута 5 с погрешностью: ±1 мм;

в) ) измерения величин Р и I^й проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 3 мм.

• 11.3.1.5 Расстояния (lН )', (l* )' (по бортовой переборке) и (l* ) " , (lК ) " (по переборке в диаметральной плоскости) измеряют штангенциркулем с погрешностью: ± 0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

• 11.3.1.6 Результаты измерений величин Р , Р , (lН )', (lК )', (lН )'', (l* )'' вносят в протокол, форма которого приведена в приложении Б.

• 11.3.1.7 Длину боковой переборки, имеющей скошенную часть, измеряют расстояния lf и lв порядке, установленном в 11.2.1.9.

• 11.3.2 Измерения высоты танка

• 11.3.2.1 Высоту танка h ,мм, определяют по результатам измерений высот профилей карлингса и кильсона и высоты стенки продольной бортовой переборки (рисунок А.7)

• 11.3.2.2 Высоту стенки переборки (расстояние между полками карлингса и кильсона) hс , мм, измеряют измерительной рулеткой с грузом в сечении, находящемся приблизительно в середине длины переборки, не менее двух раз. Отсчитывают показания шкалы рулетки с погрешностью: ± 1 мм. Расхождение между результатамидвух измерений должно быть: не более 2 мм.

• 11.3.2.3 Высота профилей карлингса Икли кильсона И_кс , мм, измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,1 мм.

• 11.3.2.4 Результаты величин Ис, И_кл, И_ксвносят в протокол, форма которого приведена в приложении Б.

• 11.3.3 Измерения ширины танка

• 11.3.3.1 Ширину танка определяют по результатам измерений ширины поперечных переборок.

• 11.3.3.2 Ширину поперечной переборки, находящейся ближе к кормовой части судна (рисунок А.9), определяют по результатам измерений расстояний: b^к (отсчитываемое от точки до точки Вj ), (bК )', (bК )" в трех сечениях (нижнем, среднем и верхнем), равномерно расположенных по высоте боковой переборки.

• 11.3.3.3 Ширину поперечной переборки, находящейся ближе к новой части судна, определяют по результатам измерений расстояний: b^н ( отсчитываемое от точки А до точки Вj ), (l* )", (l* )"" также в трех сечениях (нижнем, среднем и верхнем), равномерно расположенных по высоте боковой переборки.

• 11.3.3.4  Расстояния b^к и b^н измеряют измерительной рулеткой в последовательности:

а)  по нанесенным (по 9.2.2.1  , перечисления а-г) через точки А,и Вj

горизонтальным отметкам прикладывают рулетку.

При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают торцом полки рамного шпангоута 1 (рисунок А.9) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по торцу полки рамного шпангоута с погрешностью : ± 1 мм;

в) измерения величин b^к , b^н проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 2 мм.

• 11.3.3.5 Расстояния (bК )”,(ЪК )” (по поперечной переборке находящейся ближе к корме судна) и (ЪН) ”, (ЪН) ” (по поперечной переборке находящейся ближе к носу судна) измеряют при помощи штангенциркуля - по 11.3.1.5.

• 11.3.3.6 Результаты измерений величин Ъ^к, Ъ^н, (ЪК )”,(ЪК )” , (ЪН)”, (Ъ^Н ) вносят в протокол, форма которого приведена в приложении Б.

11.4 Измерения координаты точки измерений базовой высоты и уровня жидкости

• 11.4.1  Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) l , мм, (рисунки А.1 и А.2), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

• 11.4.2 Результаты измерений l вносят в протокол, форма которого приведена в приложении Б.

• 11.5 Измерения высоты превышения точки касания дна измерительной трубы грузом рулетки

• 11.5.1 Высоту превышения (рисунок А.10) точки касания дна измерительной трубы грузом рулетки f , мм, измеряют штангенциркулем не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью: ±0,1 мм. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

• 11.5.2 Результаты измерений f вносят в протокол, форма которого приведена в приложении Б.

• 11.6 Определение объемов внутренних деталей

• 11.6.1 Определение объема внутренних деталей танка с негофрированными переборками

• 11.6.1.1 К внутренним деталям (рисунок А.11) относят элементы поперечного и продольного силового набора таврового и уголкового профилей. К элементам силового набора таврового профиля относят: кильсон, флор, карлингс, рамный шпангоут.

• 11.6.1.2 Линейными размерами элемента силового набора, подлежащими определениям, являются:

а) таврового профиля (рисунок А.12): длина Ъ_П и толщина д_п полки, высота h_T, толщина t стенки, m (число кильсонов), m (число флор), m (число рамных шпангоутов), m₆ (число карлингсов) ;

б) уголкового профиля (рисунок А.13): длина 1_п, высота l_с, д_с толщина профиля, m (число профилей, расположенных на днище танка) и m (число профилей, расположенных на переборках).

• 11.6.1.3 Толщину стенки таврового профиля t определяют по результатам измерений (рисунок А.12) расстояний от торцов полки до стенки профиля bЦ, b" .

• 11.6.1.4 Толщину стенки уголкового профиля определяют по результатам измерений расстояния от торца полки до стенки профиля l _в.

• 11.6.1.5 Линейные размеры профилей, указанные в 11.6.1.2, 11.6.1.3, 11.6.1.4, измеряют одного из них по каждому виду профиля (кильсона, флора, рамного шпангоута и т.д.) и определяют их количества. При наличии прикрепленных горизонтально на продольных или поперечных переборках танка элементов силового набора таврового сечения дополнительно указывают их нижние и верхние границы относительно контура днища танка.

• 11.6.1.6 Высоту таврового профиля h , мм, (рисунок А.12) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

• 11.6.1.7 Величины b_п, bП, bП ,8_П , 1_п, 1'_П , l_с , мм, указанные в 11.6.1.2, 11.6.1.3 и

• 11.6.1.4 , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

• 11.6.1.8 Нижние и верхние границы расположения силовых элементов таврового профиля h_н ,h_в, мм, по 11.6.1.5, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

  11.6.1.9 Результаты измерений величин

l l' l h h

^П, ^П, ^дс, ^{н , в} и числа

~ im

профилей ^{1    6} вносят в протокол, форма которого приведена в приложении Б.

• 11.6.2 Определение объема внутренних деталей танка гофрированными переборками

• 11.6.2.1  К внутренним деталям (рисунки А.14 и А.15) относят элементы продольного силового набора таврового и уголкового профилей, продольные и поперечные гофры.

• 11.6.2.2 Линейные размеры элементов силового набора таврового и уголкового профилей h_T, b_n, bЦ, b" , £_п, l_a, l^ , l_c измеряют по методике, изложенной в 11.6.1.6,

• 11.6.1.7 . Результаты измерений их вносят в протокол, форма которого приведена в приложении Б.

• 11.6.2.3 Линейные размеры гофр (рисунок А.14) а ,b ,с , мм, измеряют штангенциркулем не менее двух раз. Показания штангенциркуля отсчитывают с погрешностью: ±0,1 мм. Расхождения между результатами двух измерений должно быть: не более 0,2 мм.

• 11.6.2.4 Результаты измерений величин а ,b ,с вносят в протокол, форма которого приведена в приложении Б.

• 11.6.2.5 Нижние и верхние границы (рисунок А.14) горизонтальных гофр h^Б ,h^Д ,h^Б ,h^Д, мм, измеряют измерительной линейкой или измерительной рулеткой не менее двух раз. Показания линейки или рулетки отсчитывают с погрешностью: ±1 мм. Расхождение между результатами двух измерений должно быть: не более 2 мм.

Результаты измерений h^Б ,h^Д ,h^д ,h^Д , m₇ (число вертикальных гофр) вносят в протокол, форма которого приведена в приложении Б.

• 11.6.2.6 За значение нижней границы hГ вертикальных гофр принимают высоту флора.

Значения величин hГ, hГ вносят в протокол, форма которого приведена в приложении Б.

• 11.7 Измерения базовой высоты резервуара (танка)

• 11.7.1 Базовую высоту Н , мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

• 11.7.2 Результаты измерений Н _б вносят в протокол, форма которого приведена в приложении Б.

• 11.7.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1% проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Г.

• 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

• 12.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Г.

• 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

• 13.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Н , вычисляя посантиметровую вместимость танка.

• 13.1.1 При поверке танков с негофрированными переборками посантиметровую вместимость танка определяют:

- при наполнении первого пояса V(H) от уровня, равного нулю, до уровня Н по формуле (В.17);

- при наполнении второго пояса V(H)₂ от уровня Н₁ до уровня Н ₂

- при наполнении третьего пояса V(H) от уровня Н до уровня предельного уровня Н по формуле (В.19).

• 13.1.2 При поверке танков с гофрированными переборками посантиметровую вместимость танка при измерении уровня от нуля до Н определяют по формуле (В.30).

• 13.1.3 Предельный уровень Н , см, до которого составляют градуировочную таблицу, вычисляют:

- при поверке танка с негофрированными переборками по формуле

^НПр = ^h1 + ^h2 ^{+ h}3 - ^{1 ,                         (4)}

где h , h , h - высоты поясов, см;

f _л - высота превышения точки касания дна измерительной трубы грузом рулетки, см;

- при поверке танка с гофрированными переборками по формуле

^НПр = ^hkc ^{+ h}c ^{+ h -  ,                     (5)}

где h , h - высоты профилей кильсона и корлингса, см;

h - высота стенки переборки,см.

• 13.2 В пределах предельного уровня Н вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 1 дм³.

• 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

• 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

• 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

• 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

• 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

• 13.9 Требования к машинному алгоритму обработки результатов измерений:

• - вместимость танка в пределах изменения уровня на 1 см определяют последовательным вычислением вместимости танка через каждое изменение уровня на 1 мм;

• - последовательно вычисляя вместимость каждого наполнения на 1 мм, определяют вместимость танка с интервалом 1 см.

• 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [4].

• 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) журнал обработки результатов измерений при поверке¹⁾.

• 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Д. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Е.

Протокол поверки, титульного листа и последнюю страницу градуировочной таблицы подписывает поверитель.

• 14.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

ПРИЛОЖЕНИЕ А

Схемы оборудования и измерений параметров танка при поверке а) б) а-танк левого борта (левый танк); б-танк правого борта (правый танк);

1-шпации; 2-рамные шпангоуты; 3,4 - измерительные трубы; Н_Л._Б - высота танка по левому борту; Н_П._Б - высота танка по правому борту; Н_Д._П - высота танка по диаметральной плоскости; L - длина танка; В - ширина танка.

Рисунок А.1 - Схема танка без скоса

а)

б)

а-танк левого борта; б-танк правого борта; 1- шпации; 2-рамные шпангоуты;

Н_Л._Б - высота танка по левому борту; Н_П._Б - высота танка по правому борту; Н_Д._П - высота танка по диаметральной плоскости; L - общая длина танка; L_n — длина прямоугольной части; В - ширина танка; Вс-ширина в скошенной части; L^ длина скоса.

Рисунок А.2 - Схема со скошенной частью

а)

б)

а- продольная переборка от левого борта судна; б- продольная переборка в диаметральной плоскости; 1,2,7,8 -горизонтальные отметки; 3- измерительная рулетка с грузом; 4,5 - сварные швы танка; 6,9,10,11 - вертикальные линии; А₁-А₆ , В₁-В₆ - точки измерений;

1° - расстояние между поперечной переборкой от носа судна и линией 6 или линией 9;

l*- расстояние между поперечной переборкой от кормы судна и линией 10 или линией 11; ho - расстояние между отметками 1и 7 и местом стыка переборки с палубой судна; h₁ , h₂ ,h₃ - высоты поясов; I, II, III-номера поясов.

Рисунок А.3-Схема измерений параметров танка по продольной переборке

1 2

3

5

6

7

1, 2, 3, 4, 6, 7 - горизонтальные отметки; 5, 8, 9 - вертикальные линии; h_o - расстояние между отметками 1, 3, 7 и местом стыка переборки с палубой судна; А1-А9 ,В1-В9 - точки измерений.

Рисунок А.4 - Схема измерений линейных размеров танка по продольной переборке со скошенной частью

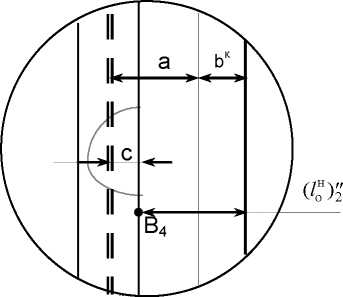

1,6-горизонтальные отметки; 2,3-рамные стойки (шпангоуты); 4,5-сварочные швы; 7,8 -вертикальные линии; (В₁-В₆)-точки измерений; 10 - расстояние между поперечной переборкой от носа судна и точкой Bi (правой кромкой полки рамной стойки); 10 - расстояние между поперечной переборкой от кормы судна и точкой Волевой кромкой полки рамной стойки); b - расстояние между поперечной переборкой и вертикальной линией 7; а -

расстояние между вертикальной линией 7 до стенки рамной стойки; с-расстояние между

правой кромкой полки рамной стойки до её стенки.

Величину 1_o вычисляют по формуле

lo =^(a+b)-c.

Рисунок А.5 - Схема измерений параметров танка по продольной переборке в диаметральной плоскости судна при наличии рамных стоек

а - поперечная переборка от носа судна; б- поперечная переборка от кормы судна; 1, 2, 3, 4, 5, 6, 7, 8 - горизонтальные отметки; А₁ -А₆, С₁-С₆ - точки измерений; h_o -расстояние между отметками 1, 4, 5, 8 и палубой судна; 9, 10, 11, 12 - вертикальные линии; (bН )' -расстояние между продольной переборкой от левого борта судна и линией 12 в точках измерений А₁, А₃, А₅; (bН)"  - расстояние между продольной переборкой в

диаметральной плоскости судна и линией 11 в точках измерений А2, А4, А6.

Рисунок А.6 - Схема измерений ширины поясов по поперечной переборке танка

___                     3

1,4 -рамные бимсы; 2- карлингс; 3- горизонтальные гофры; 5,9

*   \ рамные шпангоуты; 6-кильсон; 7,8 -флоры; 10-вертикальные

гофры; А₁:А₆-точки на торце полок рамных шпангоутов; h^-/ высота профиля карлингса^_с - высота стенки; h^- высота / профиля кильсона;   (/ Н)' -расстояние от стенки поперечной

переборки (гофры) до края полки рамного шпангоута.

10

Рисунок А.7 - Схема измерений длины гофрированной переборки от борта

1, 4 -рамные бимсы; 2 - карлингс; 3 - горизонтальные гофры; 5, 9 - рамные шпангоуты; 6-кильсон; 7, 8 -флоры;

10 - вертикальные гофры; В₁:В₆-точки на торце полок рамных шпангоутов; (1 ^н)" - расстояние от стенки поперечной переборки (гофры) до края полки рамного шпангоута.

Рисунок А.8 - Схема измерений длины гофрированной

переборки в диаметральной плоскости

1,6-рамные шпангоуты; 2- рамный бимс; 3,5 - горизонтальные отметки; 4- полотно (вертикальные гофры) поперечной переборки; 7,9- полотна (горизонтальные гофры) продольных переборок; А₁,А₃,А₅-точки на торце полки шпангоута 1; В₁,В₃,В₅- точки на торце полки шпангоута 6; (ЬК )',(Ь0)" - расстояния от стенок продольных переборок до полок рамных шпангоутов 1,6.

Рисунок А.9 - Схема измерений ширины танка по гофрированной поперечной переборке

1 - измерительная труба; 2 - продольная диаметральная переборка; /_з - координата точки измерений базовой высоты танка и уровня жидкости; /_т - рассояние от продольной диаметральной переборки до образующей измерительной трубы; Нпр- предельный уровень градуировки танка; f_n - расстояние от днища танка до дна измерительной трубы.

Рисунок А.10 - Схема измерений параметров танка.

Рисунок А.11 - Схема силового набора танка

		х , 1			оо|
		////////к////////
		. ЬП		ЬП	t
1-					2
					3
////////////W/////////Z

полка профиля; 2-стенка профиля; 3- присоединенный поясок обшивки; Ь_П ,5_п -длина и толщина полки; h₇, t_c - высота и толщина стенки профиля; Ь, Ь ” - расстояние от торцов полки до стенки профиля

Рисунок А.12 - Сечение таврового профиля

_by

ЬП

1 - полка профиля; 2 - стенка профиля; 3 - обшивка днища; by - ширина полки; 8-У толщина стенки профиля; h - высота стенки профиля .

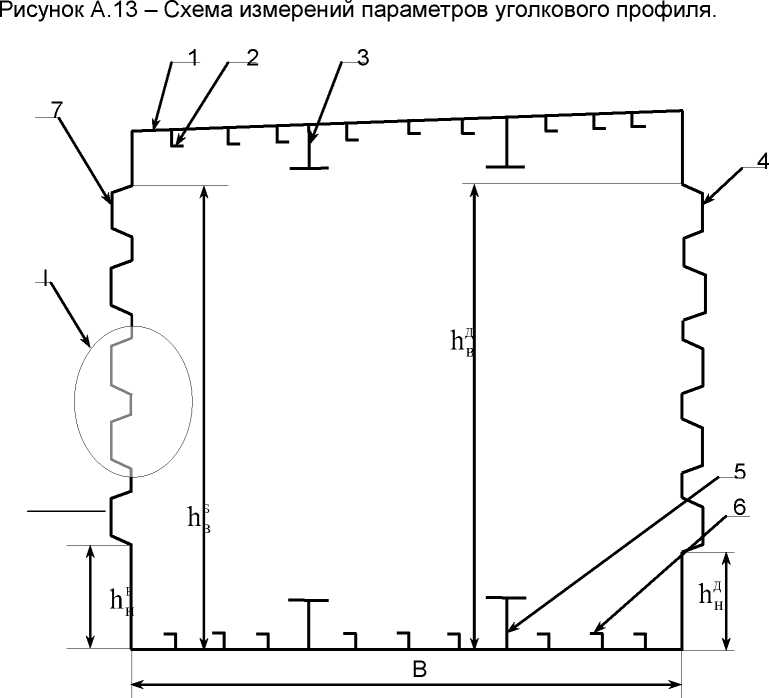

1-настил палубы судна; 2,6 -элементы силового набора уголкового профиля; 3-карлингс; 4-гофрированная продольная переборка в ДП; 5-кильсон; 7-гофриро ванная бортовая продольная переборка; а_г - ширина верхнего основания гофра; Ь_г - высота гофра; с_г -ширина нижнего основания гофра; В-ширина танка; h^Б, h^Б, h Д, h Д - нижние и верхние границы гофр.

Рисунок А.14 - Схема сечения вертикальной плоскостью танка с гофрированными переборками

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка геометрическим методом

Т а б л и ц а Б.1 - Общие данные

Код документа	Регистрационный номер	Дата			Основание для проведения поверки
		число	месяц	год

Продолжение таблицы Б.1

Место проведенияповерки	Средство измерения
1	2

Окончание таблицы Б.1

Танк
Номер	Тип	Назначение	Погрешность определения вместимости, %
3	4	5	6

Таблица Б.2 - Условия проведения измерений

Температура воздуха, оС	Загазованность, мг/м3

Таблица Б.3 - Длина поясов                                                В

миллиметрах

Номер пояса	Номер измере ния	Расстояние между точкамиизмерений				Расстояние   между   поперечной переборкой и вертикальной линией
		lБ	lД	lБ Ас	lБ Ап	(10)'	(10)'	(10)"	(10)"
1	2	3	4	5	6	7	8	9	10
I	1
	2
II	1
	2
III	1
	2
Примечание - Граф		)ы 5 и 6 заполняют только при наличии скошенной части танка

Т а б л и ц а Б.4 - Высота поясов                                           В миллиметрах

Высота пояса
hi	h2	h3

Номер пояса	Номер измерени я	Расстояние между точками измерений		Расстояние между продольной переборкой и вертикальной линией
		bн	bк	(b Н))	(ь Н)”	(ь К) ’	(ь К)"
I	1
	2
II	1
	2
III	1
	2

Т а б л и ц а Б.6 - Длина танка                                                          В

миллиметрах

Сечение переборк и	Номер измерени я	Расстояние между точками измерений				Расстояние между поперечной переборкой и вертикальной линией
		lБ	lД	lБ с	l пБ	(1сН ) '	(1С)'	(1сН ) "	(1сК ) "
1	2	3	4	5	6	7	8	9	10
Верхнее	1
	2
Среднее	1
	2
Нижнее	1
	2

П р и м е ч а н и я

• 1 Графы 5 и 6 заполняют только при наличии скошенной части танка.

• 2 Графу 3 заполняют только для танков без скоса.

Т а б л и ц а Б . 7 - Высота танка

В миллиметрах

Высота стенки переборки hc		Высота профиля
1-е измерение	2 -е измерение	h кл	h КС

Т а б л и ц а Б . 8 - Ширина танка                                   В миллиметрах

Сечение переборки	Номер измерени я	Расстояние между точками измерений		Расстояние между продольной переборкой и вертикальной линией
		bн	bк	(b Н)'	(b Н)"	(b К)'	(b К)"
Верхнее	1
	2
Среднее	1
	2
Нижнее	1
	2

Таблица Б.9 - Другие параметры танка

Измеряемый параметр	Номер измерения	Показание рулетки, штангенциркуля ,мм
Координата точки измерений базовой высоты иуровня жидкости l3	1
	2
Высота    превышения    точки    касания    дна измерительной трубы грузом рулетки fn	1
	2
Базовая высота танка Н б	1
	2

Таблица Б.10 - Тавровый профиль

Наимено вание профиля	Число m	Размеры профиля,мм				Размеры полки профиля,мм
		длина L п	высота h т	положение		длина Ь п	толщина ^п	расстояние
				нижнее h н	верхнее h в			b П	b П
1	2	3	4	5	6	7	8	9	10
Кильсон
Флор
Примечания 1 За значение длины кильсона (графа 3) принимают длину танка. 2 За значение длины флора (графа 3) принимают ширину танка. 3 За значение высоты рамного шпангоута или рамной стойки (графа 3) принимают высоту танка. 4 Графы (5,6) заполняют при расположении продольного профиля по высоте танка.

Т а б л и ц а Б.11 - Уголковый профиль

Месторасположе ние профиля	Число профилей m	Высота профиля l , мм	Длина полки l , мм	Толщина полки8п, мм	Толщинапро филя8с, мм

Т а б л и ц а Б.12 - Параметры горизонтальных гофр

Размер гофр,мм			Числого фрМ	Высота от днища танка,мм				Схема расположения гофра«+», «-»
				нижняяг раница h Б	верхняяг раница h в	нижняяг раница h Д н	верхняяг раница h Д
аг	сг	b г
1	2	3	4	5	6	7	8	9

Примечания

• 1 В графах 5,6 вносят данные по боковой переборке.

• 2 В графах 7,8 вносят данные по переборке диаметральной плоскости.

• 3 В графе 9 указывают знак «+», если выпуклость гофры направлена в наружу танка; знак «-», если выпуклость гофра направлена во внутрь танка.

Таблица Б.13 - Параметры вертикальных гофр

Размер гофр,мм			Числого фрт	Высота от днища танка,мм		Схема расположения гофра«+», «-»
				нижняя граница h Г	верхняя граница h Г
аг	сг	b г
1	2	3	4	5	6	7
Примечания 1 За значения величин (графы 5,6) принимают высоту кильсона . 2 В графе 7 указывают знак «+», если выпуклость гофра направлена в наружу танка; знак «-» , если выпуклость гофра направлена во внутрь танка.

Примечания

• 1. В таблицы Б.3, Б.4, Б.5 вносят данные только по танкам с негофрированными переборками.

• 2. В таблицы Б.6, Б.7, Б.8, Б.12, Б.13 вносят данные только по танкам с гофрированными переборками.

Значения величин (Ъ? ),,(Ь₂^н )-,(Ъ₁^к В(Ь₂^К Х,(ЬН )',(b_o" ) '-,(Ъ_О^И )"Ж ) ",

(b 0)1i,(b о) 2i,(b O)1i,(b 0) 2i принимают по таблице Б.5 приложения Б.

В.1.2 Площадь поперечного сечения i-го пояса танка со скошенной частью (рисунок

А.2) S ^c , м², вычисляют по формуле

L^j - длина i-го пояса по продольной переборке в диаметральной плоскости танка, мм;

ВК - ширина i-го пояса по поперечной переборке танка, находящейся ближе к кормовой части судна, мм;

(L_n)_; - длина прямоугольной части i-го пояса по продольной бортовой переборе, мм;

(L_c)_; - длина скоса i-го пояса, мм;

(В )i - ширина i-го пояса по поперечной переборке танка, находящейся ближе

к носовой части судна, мм.

В.1.2.1 Длину L^j, мм, вычисляют по формуле

,д_ «U + (1о^Д )cpi

^L —

^{Величины (lJ}_p⁾i,^(l0^{t )}_cPi вычисляют по формулам

,,д, _(1Д)i + (12^Д)i.                 ₌(>o)1,+ (10)2,+ (IH)1,+ (IH)2,

^(lcp ⁾i              ~          ^;          \^lo ⁾cpi

Значения величин (1^Д\,(1^ДХ,(/0)Ц,(/о^К)2i,(l<?)11,(1?)21 принимают по таблице

Б.3 приложения Б.

В.1.2.2 Ширину В^к , мм, вычисляют по формуле

_ок (bKp)i + (ьК)ср, в —---------

Величины (ЬК_р);,(ЬК)_cpi вычисляют по формулам

,_Ькх _(ЬК)i + (ЬК₌ (b0)1 i + (b0)2i+(bo)1 + (b0)2i ^(bcp⁾i            2         ^;    (bo⁾cpi

^{Значения величин (ЬК)}i^,(b2⁾i^,(b0⁾1i^,(b0⁾2i^,(b0⁾11^,(b0⁾2i ^пр^{инимают по} таблице Б.5 приложения Б.

В.1.2.3 Длину (L ) , мм, вычисляют по формуле

Величины (l^ ) _;, (lк ) _; вычисляют по формулам

^{O cpi} ₂

Значения величин (1^б )_н,(1^б )₂j, (lo^K )u,(lo^K ) 2i принимают по таблице Б.3 (графы

• 6,8) приложения Б.

В.1.2.4 Длину (L_С )i, мм, вычисляют по формуле

„  .  _(1с^Б )cpi + (lo^H )cpi

^(Lс ⁾i =

^{Величины (l}_С^{Б )}cpi ^{, (l}o^{H )}cpi

(lс^Б )cp,_(lf )1i + (lс^Б )2i .

2 ^;

Значения величин (1_с^б )_l{,(lf )_2i, (lo^H )u,(lo^H ) 2i принимают по таблице Б.3 (графы

• 5,7) приложения Б.

В.1.2.5 Ширину ( В ) , мм, вычисляют по формуле

(bc^Hp)i + (bo^H)cpi

^(Bс ⁾i

Величины (b^H ) , (b^H ) вычисляют по формулам

_{rbM =} (bH)i + (bH_   ₌ (bH)1 i + (bH)2i + (bH)1i+(bH)2i

^(bcp⁾i            2         ^;    (bo⁾cpi

^{Значения величин (bH)}i^,(bH)i^,(bH)ii^,(bH)2i^,(bH)u^,(bH)2i ^пр^{инимают по} таблице Б.5 (графы 3,5,6) приложения Б.

В.2 Вычисление площадей поперечных сечений танка с гофрированными переборками

В.2.1 Площадь поперечного сечения танка без скошенной части S , м², вычисляют по формуле

c     L_г • В_г

S т =          ,                                   (В.10)

^т    10⁶

где L - длина танка, мм;

В_г - ширина танка, мм.

В.2.1.1 Длину L , мм, вычисляют по формуле

6

Величины ⁽1Ср⁾[,⁽1^Др⁾1,{1С ⁾cpi>(^le"⁾cpi вычисляют по формулам . ,_{М =} (1^Д )i + (1^Д )i       ,,Д, ₌ (1 )i + (>Д )i

^(lcp⁾i             2                 ^(lcp⁾i             2

^;

₌(/_с^к )1i + (/к )2i + (/н )1i + (/н )2i

^(lc ⁾cpi

4.

^{Значения величин} (/*⁾i ^,(l2⁾i^,(1Д)i^,(12⁾i^,(ic⁾ii^,(ic⁾2i^,(lf ⁾ii^,(lf ⁾2i^,(lC)£^, (P )” ,(L)" ,(L)” принимают по таблице Б.6 приложения Б.

В.2.1.2 Ширину В_г, мм, вычисляют по формуле

Z (bHp)i +Z (bCp)i +Z (bc) cpi +Z (bc) cpi i=1         i =1         i=1          i=1

Величины (b_c^Hp)₁,(b^Kp)₁,(b C )_Cpi,(b C )cpi вычисляют по формулам

_K)i = ='^b'' -'^b''

4;

₌(bK )1i + (bK )2i + (bH )1i + (bH )2i ^(bc ⁾cpi

Значения величин

(bH )i,(bH )i,(bk )i,(b 2)i,(b к )ii,(b о )2i,(b о );.,(b H )2i,(b К )н,

(b^к ) ” (b^н ) ” (b^н ) ”

^{о 2i о 1i о 2i} принимают по таблице Б.8 приложения Б.

В.2.2 Площадь поперечного сечения танка со скошенной частью вычисляют по формуле

LJ - длина танка по продольной переборке в диаметральной плоскости, мм;

В_с - ширина танка по поперечной переборке, находящейся ближе к носовой части

судна, мм;

L - длина скоса продольной бортовой переборки, мм.

В.2.2.1 Длину L^r_n, мм, вычисляют по формуле

33

Z (1п^Б )cpi + Z (1С )cpi

Т Г _ i=1             i=1

^П = 6 .

Величины (1^Б)_cpi,(l^ )_cpi вычисляют по формулам

Значения величин (1^Б )_н, (1^Б )_2i, (l* ) ц, (l* )_2i принимают по таблице Б.6 (графы

• 6,8) приложения Б.

В.2.2.2 Длину L_c, мм, вычисляют по формуле

33

Z«Б )cpi + Z (lc^H )cpi L _с = >=---------j=------

^c6

Величины (1^Б)_cpi,(lc )_cpi вычисляют по формулам:

В.3 Вычисление посантиметровой вместимости танка с негофрированными переборками

В.3.1 Посантиметровую вместимость танка при наполнении первого пояса V(H)1 ,м³, при изменении уровня от 0 до Н1 вычисляют по формуле

V(H), = Vo + S, - H --^ -AV,'g,            (В.17)

где V - вместимость танка, соответствующая уровню, равному нулю, м³;

S - площадь поперечного сечения первого пояса, вычисляемая по формуле (В.1) или по формуле (В.4), м²;

Н - уровень жидкости, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см;

Н₁- уровень жидкости, соответствующий высоте (h₁ — f_n ), см;

h - высота первого пояса, см;

f - высота превышения точки касания дна измерительной трубы грузом рулетки, измеренная по 11.5.1, см;

AV - объем внутренних деталей, находящихся выше точки касания дна измерительной трубы грузом рулетки в пределах высоты первого пояса, м³.

В.3.2 Посантиметровую вместимость танка при наполнении второго пояса V(H) , м³, при изменении уровня от Н до Н вычисляют по формуле

V(H)₂ = V( н 1) + ^{S2 - (}Н — ^{Н 1)} — av;;,              (В.18)

где V(H₁ ) - вместимость танка при уровне Н₁ , м³;

S ₂ - площадь поперечного сечения второго пояса, вычисляемая по формуле (В.1) или по формуле (В.4), м²;

Н₂ - уровень жидкости, соответствующий высоте (h + h₂ — f_a), см;

AV," - объем внутренних деталей в пределах высоты второго пояса, м³.

В.3.3 Посантиметровую вместимость танка при наполнении третьего пояса V(H) ₃ ,м³, при изменении уровня от Н ₂ до Н вычисляют по формуле

V(H)3 = V(H ₂) + ^{S3 - (}Н — ^{Н 2)} — av;; ,             (в.19)

где Н_пр - предельный уровень жидкости, соответствующий высоте (h, + h₂ + h₃ — f_n ) , см;

AV," - объем внутренних деталей в пределах высоты третьего пояса, м³.

В.3.4 Вычисление объема внутренних деталей

В.3.4.1 К внутренним деталям относят элементы силового набора (рисунок А.11):

- таврового профиля: кильсоны, флоры, карлингсы, рамные шпангоуты;

где m ₂ - число профилей, расположенных на продольной переборке; h1,h2,h3 - высоты поясов, мм.

В.3.4.3.3 Величины l_n ,A_n ,A_c,l_c , входящие в формулы (В.20),(В.21) и (В.22), выражают в миллиметрах.

В.3.4.4 Объем кильсонов (рисунки А.11, А.12), приходящийся на 1 см высоты w , вычисляют, м³/см :

- в пределах высоты стенки профиля (h_T) w&_с по формуле

где b_i - ширина полки профиля,0мм;

m - число кильсонов по ширине танка;

L - длина кильсона, мм. Значение L принимают равным длине танка, мм; h - высота стенки профиля, см;

- в пределах от высоты h_T до высоты (h_T +  ) w "_с по формуле где h - высота стенки таврового профиля флора, см; д_а - толщина полки таврового профиля флора, см.

В.3.4.7 Объем карлингсов (рисунки А.11, А.12), приходящийся на 1 см высоты w , вычисляют, м³/см:

- в пределах уровня от (h₁ + h₂ + h₃ - h_т) до уровня (h + h₂ + h₃ + £_П - h_T)

wпо формуле

где L _кг - длина карлингса, принимаемая равной длине танка, мм;

в пределах уровня от (h + h₂ + h₃ +£_П — h_T)  до

h₁ + h₂ + h₃ + З_п + h_т) wКГ по формуле

^[bп ^{— (b}П ^{+ b}П^)] • ^m6 • ^LК.Г

10⁸

В.4 Вычисление посантиметровой вместимости танка с гофрированными переборками

В.4.1 Посантиметровую вместимость танка V(H), м³, вычисляют по формуле

S • H

V(H)⁼ Vo + 75т¹ ЛУВД — AVeg ,               (В.30)

где V_o - вместимость танка, соответствующая уровню, равному нулю, м³;

S - площадь поперечного сечения танка, вычисляемая по формуле (В.10) или (В.13), м²;

Н - уровень жидкости, изменяющийся (рисунок А.7) от 0 до предельного уровня Н , соответствующего высоте (h _кс + h _с + h _кл — f_n ), см;

ЛУ_в^г_Д - объем гофр (горизонтальных и вертикальных), м³;

ЛУ_ВД - объем внутренних деталей (таврового и уголкового сечений), м³.

В.4.2 Вычисление объема внутренних деталей

В.4.2.1 К внутренним деталям относят элементы силового набора (рисунок А.13), указанные в В.3.4.1, и гофры горизонтальные и вертикальные.

В.4.2.2 Объемы внутренних деталей, ЛУ_в^Г_Д, ЛУ_вД, входящие в формулу (В.30), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящихся на 1 см высоты по В.3.4.2, и суммированием объемов гофр, приходящихся на 1 см высоты, с учетом верхнего и нижнего положений гофр от точки касания дна измерительной трубы грузом рулетки по продольным и поперечным переборкам танка.

В.4.2.3 Гофры продольных переборок трапецеидальной формы (рисунок А.14) заменяют равновеликими прямоугольниками, имеющими высоту, равную большому основанию трапеции с , ширину b ,мм, вычисляемую по формуле

^(аг ^{+ с}г ⁾ • ^bг

В.4.2.4 Объем гофр продольных переборок, приходящийся на 1 см высоты w , вычисляют ,м³/см:

- гофр продольной переборки в диаметральной плоскости w '_т по формуле

_f   b ш • L г

w Г =         ;

^г    10⁸

- гофр продольной переборки со скошенной частью w " по формуле

где L - длина танка, вычисляемая по формуле (В.11),мм;

L^r_n - длина прямоугольной части продольной бортовой переборки, вычисляемая по формуле (В.14);

L _с - длина скоса продольной бортовой переборки, вычисляемая по формуле (В.15);

b - ширина прямоугольника, вычисляемая по формуле (В.31).

В.4.2.5 Объем гофр поперечных переборок, расположенных вертикально, приходящийся на 1 см высоты w , м³/см, вычисляют по формуле

(а_г + с_г) • b_г • m₇

2 • 10⁸

где а_г, с_г ,b_г - линейные размеры гофр (рисунок А.14),мм;

m - общее число гофр, расположенных на поперечных переборках.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма журнала обработки результатов измерений

Ж У Р Н А Л

обработки результатов измерений

Г.1 Вычисление площадей поперечных сечений поясов танка: а) без скошенной части

Sj =... м²;         S₂... м²;            S₃... м²;

б) со скошеной частью

Г.2 Вычисление площади поперечного сечения танка с гофрированными переборками:

а) без скошенной части

б) со скошенной частью

_м²_.

Г.3 Вычисление объемов внутренних деталей (углового и таврового профилей), приходящихся на 1 см высоты:

- угловых профилей:

W =■■■ м³/см;        wС =■■■ м³/см;       w^Б =... м³/см;

• - кельсонов:

w' =... м³/см;      w” =... м³/см;

кс                       кс

• - флор:

wф =... м³/см;       wф =... м³/см;

• - рамного шпангоута:

w3

^ш =.   м³/см;

• - карлингсов:

wК_г =... м³/см;       wКГ=... м³/см.

Г.4 Вычисление объемов внутренних деталей (гофр) , приходящихся на 1 см высоты:

• - горизонтально расположенных:

w' =... м³/см;       w " =... м³/см;

• - вертикально расположенных:

w3

^в =. м³/см.

Г.5 Вычисление базовой высоты

Н_б =... мм.

Г.6 Вычисление координаты точки измерений базовой высоты и уровня жидкости

4 =... мм.

Г.7 Вычисление высоты превышения точки касания дна измерительной трубы грузом рулетки

f =. мм.

Г.8 Составление градуировочной таблицы Т а б л и ц а Г.1

Уровень наполнения, см	Вместимость, м3	Коэффициентвместимости3), м3/мм
1	2	3
0	4,581
1	5,497	0,092
2	6,413	0,092
Нг	45,8101)
Нг +1	46,720	0,091
Нг + 2	47,630
Нг + Сг 2)	73,296
Нг + Сг + 1	74,217	0,092
Нг + Сг + 2	75,128	0,092
Нпр	432,884
1) Вместимость при уровне, соответствующем нижней границе первого гофра. 2) Вместимость при уровне, соответствующем верхнему положению первого гофра. 3) Коэффициент вместимости, равный 5 497 - 4 581 ,        ,    = 0,092 м3/мм. 10

Вычисление провел

подпись                 инициалы, фамилия

«____»_____________ ____г.

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Д.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар (танк) стальной горизонтальный

№ _________________ танкер типа _________________________________

Организация ________________________________________________________

Погрешность определения вместимости:

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«___»________________________ г

Срок очередной поверки ___________________________

Поверитель

подпись

должность,инициалы,фамилия

_*

^* Указывают в зависимости от номинальной вместимости танка.

Д.2 Форма градуировочной таблицы танка с негофрированными переборками

Организация ______________________________________

Танк № _____________________________

Таблица Д.1 - Посантиметровая вместимость пояса танка

Уровень наполнения, см	Вместимость,м3	Уровень наполнения, см	Вместимость,м3
0
1
2

Таблица Д.2   - Средняя вместимость пояса танка в пределах

вместимости,приходящейся на 1 см высоты наполнения

Уровень наполнения, мм	Вместимость ,м3	Уровень наполнения, мм	Вместимость ,м3	Уровень наполнения, мм	Вместимость ,м3
1		4		7
2		5		8
3		6		9

Д.3 Форма градуировочной таблицы танка с гофрированными переборками

Организация ______________________________________

Танк № ___________________

Т а б л и ц а Д.3 - Посантиметровая вместимость пояса танка

Уровень наполнения, см	Вместимость,м3	Коэффициент вместимости м3/см
0
1
2

ПРИЛОЖЕНИЕ Е (обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ Руководитель предприятия владельца танкера (директор, гл.инженер)

А К Т измерений базовой высоты танка от «____»________________201__г.

Составлен в том, что комиссия, назначенная приказом по ______________________

наименованиепредприятия-

_____________________________________ , и членов:________________________ -владельца танкера                                                  инициалы, фамилии

провела по _________ контрольные измерения базовой высоты танка танкера типа ______

_*

30 номинальной вместимостью _______ м при температуре окружающего воздуха С_____.

Результаты измерения представлены в таблице 1. Таблица 1

В миллиметрах

Базовая высота танка
Среднее арифметическое значение результатов двух измерений ( Нб)к	Значение базовой высоты, установленное при поверке танка ( Нб)п ,мм
1	2

Относительное изменение базовой высоты танка дб,%, вычисляют по формуле

(Н_б)_к - (Н_б)_п

дб =----"-----• 100, где значения величин ( Нб) _к, ( Нб)_п приведены в 1-й , 2-й графах.

^(Нб⁾п

Вывод: требуется (не требуется) внеочередная поверка танка

Председатель комиссии

подпись            инициалы, фамилия

Члены :

подпись	инициалы, фамилия
подпись	инициалы, фамилия
подпись	инициалы, фамилия

Указывают при заполнении.

БИБЛИОГРАФИЯ

• [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения»;

• [2] ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П;

• [3] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

• [4] Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, груз, высота, дифферент, угол, поверитель, измерение, погрешность, температура, судно .

53

¹

  L^rn ■ BK . (L? - L^rn) ■ [Bк + 0,5 JLj - (L? - L^rn)²]

²

^т     10³                           --A                      ^,

где L^r_n - длина прямоугольной части продольной бортовой переборки танка, мм;

³

В^к - ширина танка по поперечной переборке танка, находящейся ближе к кормовой части судна, мм;
